Marca	DOMETIC
Modello	CK150
Tipo di prodotto	Cappa aspirante per caravan, camper e barche
Dimensioni (L x H x P)	400 x 45 x 165 mm
Peso	1,9 kg
Alimentazione	12 V= (batteria)
Capacità di aspirazione	115 m³/h
Potenza assorbita	30 W
Potenza assorbita illuminazione	5 W
Illuminazione integrata	Sì, interruttore separato
Filtro	Rimovibile e lavabile con acqua calda e detergente
Montaggio	Incassata in un armadio sospeso sopra il piano cottura
Distanza minima dalle fiamme	50 cm
Installazione elettrica	Collegamento diretto alla batteria 12 V con fusibile 4 A
Ventilatore	Montato sul tetto, inclinazione max 20°
Contenuto della confezione	Cappa, copertura, lucernario, ventilatore, guarnizione, fascette, filtro, viti
Pulizia	Pulire regolarmente il filtro; non utilizzare oggetti taglienti né detergenti abrasivi
Sicurezza	Montaggio e riparazioni da parte di un professionista qualificato; non inserire oggetti nelle aperture
Garanzia	Garanzia legale; contattare il produttore o il rivenditore
Riparabilità	Riparazioni esclusivamente tramite il servizio di assistenza autorizzato
Uso conforme	Eliminazione degli odori e dei vapori di cottura nei veicoli ricreazionali e nelle barche

Domande frequenti - CK150 DOMETIC

Qual è la tensione di alimentazione della cappa CK150?

La cappa CK150 funziona in 12 V corrente continua, direttamente sulla batteria del veicolo o della barca.

Come installare il ventilatore sul tetto?

Il ventilatore si monta su una superficie piana del tetto. Ritagliate un'apertura di 105 mm di diametro, posizionate la guarnizione in gomma, quindi avvitate il ventilatore con le sei viti fornite. Successivamente si fissano la cupola e il coperchio.

A quale distanza minima deve essere posizionata la cappa dai piani cottura?

La distanza tra la fiamma di un fornello a gas e la cappa deve essere di almeno 50 cm.

Come pulire il filtro della cappa?

Rimuovete il filtro rimovibile e pulitelo con acqua calda e un detergente sintetico (tipo detersivo per piatti). Non utilizzare oggetti taglienti o detergenti abrasivi.

Qual è la potenza dell'illuminazione della cappa?

L'illuminazione integrata ha una potenza assorbita di 5 W.

La cappa può essere utilizzata senza il ventilatore da tetto?

No, il ventilatore è indispensabile per l'estrazione dell'aria. La cappa deve essere collegata al ventilatore tramite un tubo flessibile.

Come accendere e spegnere la cappa e la luce?

Utilizzate l'interruttore contrassegnato « I/O » per la ventilazione e l'interruttore con il simbolo « ⚡ » per la luce.

Quali sono i rischi se non pulisco il filtro regolarmente?

Un filtro sporco riduce le prestazioni di aspirazione e può accumulare grasso, aumentando il rischio di incendio.

Posso riparare la cappa da solo?

No, qualsiasi riparazione deve essere eseguita da un professionista qualificato o dal servizio di assistenza autorizzato, pena pericolo.

Quali sono le dimensioni dell'apertura necessaria nell'armadio?

L'apertura per incassare la cappa nell'armadio sospeso deve misurare 381 x 142 mm.

MANUALE UTENTE CK150 DOMETIC

Istruzioni di montaggio e d'uso .50

Afzuigkap

Prima di effettuare il montaggio e la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, in caso di trasmissione del prodotto, consegnarlo all'utente successivo.

Indice

1 Spiegazione dei simboli 51 2 Indicazioni di sicurezza 51 3 Dotazione 53 4 Conformità d'uso 53 5 Descrizione tecnica. 53 6 Montaggio della cappa aspirante 54 7 Uso della cappa aspirante 56 8 Pulizia. 57 9 Smaltimento 57 10 Garanzia 57 11 Specifiche tecniche. 58

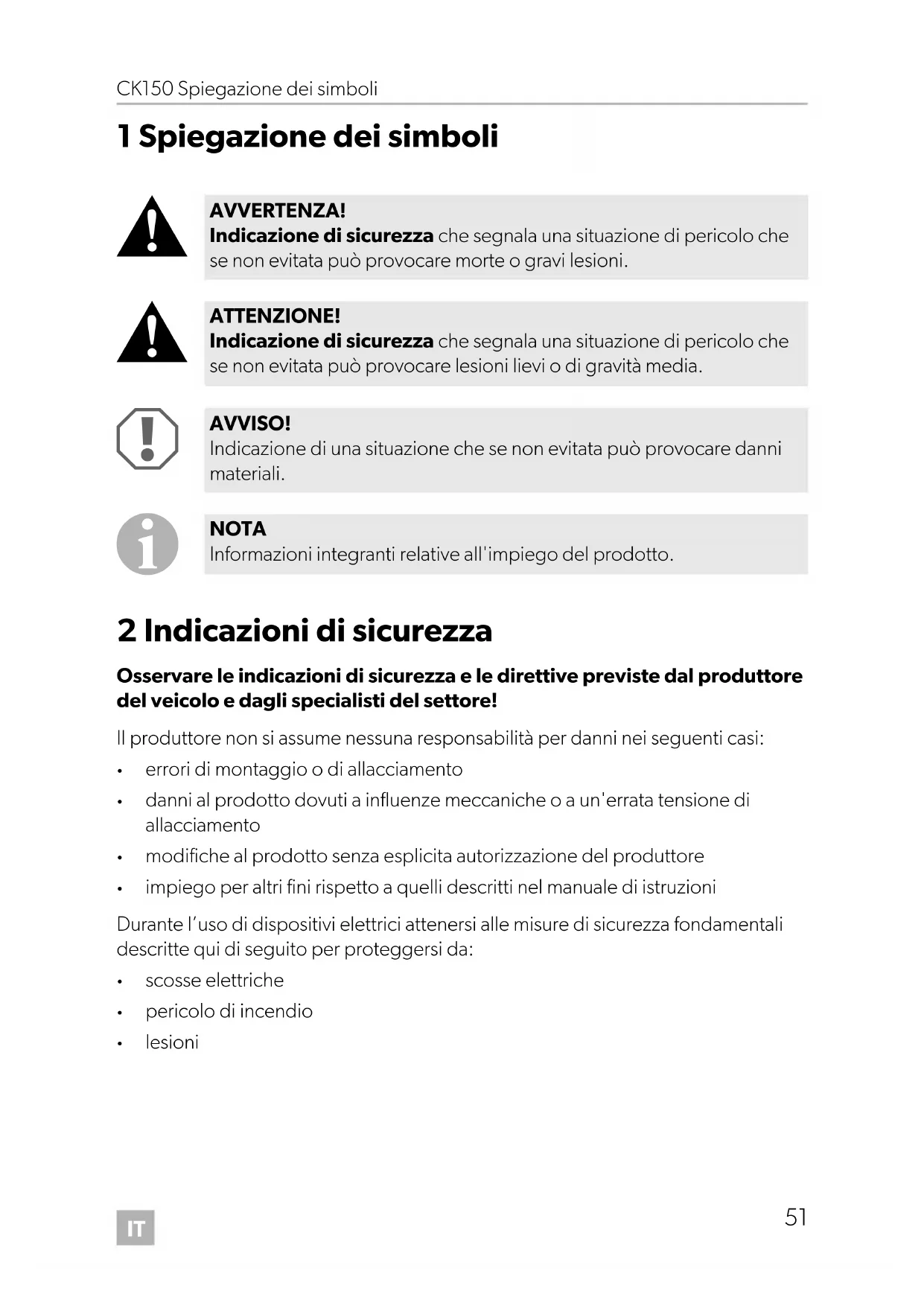

1 Spiegazione dei simboli

AVVERTENZA!

Indicazione di sicurezza che segnala una situazione di pericolo che, se non evitata, può provocare morte o gravi lesioni.

ATTENZIONE!

Indicazione di sicurezza che segnala una situazione di pericolo che, se non evitata, può provocare lesioni lievi o di gravità media.

AVVISO!

Indicazione di una situazione che, se non evitata, può provocare danni materiali.

NOTA

Informazioni integrative relative all'impiego del prodotto.

2 Indicazioni di sicurezza

Osservare le indicazioni di sicurezza e le direttive previste dal produttore del veicolo e dagli specialisti del settore!

Il produttore non si assume nessuna responsabilità nei seguenti casi:

• Errori di montaggio o di allacciamento, danni al prodotto dovuti a influenze meccaniche o a un'errata tensione di allacciamento
• Modifiche al prodotto senza esplicita autorizzazione del produttore, impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

Durante l'uso di dispositivi elettrici, attenersi alle misure di sicurezza fondamentali descritte qui di seguito per proteggersi da:

scosse elettriche, pericolo di incendio, lesioni

2.1 Utilizzo del dispositivo

AVVERTENZA!

• I lavori di montaggio e riparazione della cappa di aspirazione devono essere effettuati solo da uno specialista informato sui pericoli connessi e che conosca le relative prescrizioni.
• Le riparazioni effettuate in modo scorretto possono causare rischi enormi. In caso di riparazioni, rivolgersi al Centro di assistenza del proprio Paese (l'indirizzo si trova sul retro di questo manuale).
• Le persone (bambini compresi) che, a causa delle proprie disponibilità fisiche, sensoriali o mentali o della propria inesperienza e scarsa conoscenza, non sono in grado di utilizzare il prodotto in modo sicuro, devono evitare di utilizzarlo se non in presenza di terzi e seguendo le istruzioni di una persona per loro responsabile.
• I lavori di montaggio e di cablaggio elettrico devono essere eseguiti da personale specializzato nel rispetto di tutte le prescrizioni e norme vigenti.
• Fare attenzione, in fase di taglio o di perforazione in una parete o nel soffitto, a non danneggiare alcun cavo elettrico o dispositivi non direttamente visibili.
• Per ridurre il rischio di incendio, utilizzare solo tubi della classe UL94-HB o superiore.
• La distanza tra la fiamma di un fornello a gas e la cappa aspirante deve essere almeno 50 cm.

ATTENZIONE!

Installare la cappa aspirante in modo tale che non possa cadere. - Mettere in funzione la cappa aspirante solo se i tubi e l'alloggiamento non sono danneggiati. - Assicurarsi che nella zona di fuoriuscita dell'aria non siano collocati o montati oggetti infiammabili. La distanza deve essere almeno 50 cm. - Non intervenire nell'area della bocchetta di aerazione e non introdurre corpi estranei nel dispositivo.

3 Dotazione

Pos. in fig. 1, pagina 3

Quantità Descrizione

1 Cappa aspirante, 2 Cappuccio di protezione, 3 Copertura del tetto

4 Ventola, 5 Guarnizione in gomma, 6 Fascetta stringitubo, 7 Condotto, 8 Fascetta stringitubo, 9 Filtro

10 6 Viti 4,2×25, 11 3 Viti 4,2×13, 12 3 Viti 3,5×9,5, 13 4 Viti 3,5×13, 14 1 Vite 3,5×25

4 Conformità

La cappa aspirante CK150 è prevista per il montaggio su roulotte, camper e barche.

5 Descrizione tecnica

La cappa aspirante CK150 elimina gli odori e il vapore che si formano quando si cucina. Il dispositivo è dotato di un filtro amovibile e lavabile, una lampada montata e una ventola. È collegato alla zona interna mediante un condotto flessibile e, grazie al cappuccio di protezione resistente alle intemperie, può essere montato sul tetto del camper.

5.1 Elementi di lavoro

Pos. in fig. 2, Descrizione pagina 3
1 Filtro
2	Interruttore ventilola On/Off
3	Interruttore luce On/Off
4 Lampada

6 Montaggio della cappa aspirante

Indicazioni per il luogo di montaggio

Applicare la cappa aspirante preferibilmente sopra il fornello e se possibile montarla in un mobile pensile. La distanza tra la fiamma di un fornello a gas e la cappa aspirante deve essere almeno 50 cm.

La ventola deve essere montata sul tetto su una superficie il più possibile in piano. In caso di collocazione su un fondo inclinato, la copertura del tetto deve essere orientata in modo che una delle tre aperture per lo scarico dell'acqua sia rivolta verso la pendenza. Un angolo di pendenza fino a 20° non limita la potenza della ventola a motore spento.

6.1 Montaggio della ventola

Scegliere sul tetto un punto di montaggio adatto alla ventola. Marcare la posizione e l'estensione dell'apertura, con un diametro pari a 105 mm (fig. 3, pagina 4). Eseguire dapprima un foro e tagliare con cura l'apertura sul tetto con un seghetto o uno strumento simile. Porre la ventola sull'apertura e contrassegnare i sei fori per le viti. Applicare un sottile anello di materiale isolante elastico e resistente intorno a ciascun foro. Inserire la guarnizione in gomma (fig. 5 4, pagina 4) nella scanalatura sul lato inferiore della ventola.

NOTA

Stringere la ventola in modo tale che la guarnizione in gomma abbia aderenza perfetta al tetto.

Fissare la ventola (fig. 3, pagina 4) con le sei viti in dotazione (4,2× 25) . Fissare la copertura del tetto (fig. 2, pagina 4) con le tre viti in dotazione (3,5× 9,5) . Fissare il cappuccio di protezione (fig. 5 1, pagina 4) con le tre viti in dotazione (4,2× 13) .

6.2 Montaggio della cappa aspirante

AVVERTENZA!

• Applicare la cappa aspirante preferibilmente sopra il fornello e montarla in un mobile pensile.
• La distanza tra la fiamma di un fornello a gas e la cappa aspirante deve essere almeno 50 cm.

Scegliere nell'abitacolo un luogo di montaggio adatto per la cappa aspirante. Tracciare la posizione e le dimensioni dell'apertura di 381 × 142 mm sulla base del mobile pensile (fig. 4, pagina 4). Eseguire dapprima un foro e tagliare con cura l'apertura con un seghetto o uno strumento simile. Inserire la cappa aspirante nel mobile dal basso e fissarla con le quattro viti in dotazione (3,5× 13) (fig. 6, pagina 5). Fissare il tubo flessibile (fig. 6 3, pagina 4) sulla cappa aspirante (fig. 6 5, pagina 4) e sulla ventola (fig. 6 1, pagina 4) con le fascette stringitubo (fig. 6 2 e 4, pagina 4). Inserire il filtro (fig. 2 1, pagina 3) nella cappa aspirante.

6.3 Collegamento elettrico della cappa aspirante

Per collegare la ventola con la batteria, vedi fig. 7, pagina 6.

Legenda

Pos. in fig. 7, Descrizione pagina 6
1	V e n t o l a
2,3	Portafusabile con fusabile 4 A T (5 x 20 mm)
4 Batteria (12 V=)
sw nero
ws bianco
rt rosso

7 Uso della cappa aspirante

Accensione e spegnimento della cappa aspirante

riangleright Accendere e spegnere la cappa aspirante con l'interruttore "y" (fig. 2 2, pagina 3).

Accensione e spegnimento della luce

Accendere e spegnere la luce con l'interruttore "Q" (fig. 2 3, pagina 3).

8 Pulizia

NOTA

Il filtro della cappa aspirante deve essere pulito regolarmente perché è lì che si deposita il grasso. La necessità di una pulizia dipende dalla frequenza con cui si cucina e dalle volte che la cappa aspirante viene accesa. Non pulire il filtro solo quando la prestazione della cappa aspirante è sensibilmente ridotta.

AVVISO! Pericolo di danni

Per la pulizia non impiegare oggetti ruvidi o appuntiti, oppure detergenti perché potrebbero danneggiare il prodotto.

Pulire il prodotto di tanto in tanto con un panno umido.

Rimuovere il filtro e pulirlo con acqua calda e detergente sintetico (ad es. detersivo).

9 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

10 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (vedi retro), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Specifiche tecniche

	CK150
Numero articolo: 9103303095
Tensione di allacciamento: 12	V==
Capacità:	115 m³/h
Potenza assorbita: 30 W
Potenza assorbita illuminazione:	5 W
Dimensioni (LxAxP):	400 x 45 x 165 mm
Peso: 1,9 kg
Marchio di collaudio:	CE
