CK150 - Hotte aspirante DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Marque	DOMETIC
Modèle	CK150
Type de produit	Hotte aspirante pour caravanes, camping-cars et bateaux
Dimensions (L x H x P)	400 x 45 x 165 mm
Poids	1,9 kg
Alimentation	12 V= (batterie)
Capacité d’aspiration	115 m³/h
Puissance absorbée	30 W
Puissance absorbée éclairage	5 W
Éclairage intégré	Oui, interrupteur séparé
Filtre	Amovible et lavable à l'eau chaude et détergent
Montage	Encastrée dans une armoire suspendue au-dessus de la plaque de cuisson
Distance minimale aux flammes	50 cm
Installation électrique	Raccordement direct à la batterie 12 V avec fusible 4 A
Ventilateur	Monté sur le toit, inclinaison max 20°
Contenu de la livraison	Hotte, cache, lanterneau, ventilateur, joint, colliers, filtre, visserie
Nettoyage	Nettoyer régulièrement le filtre ; ne pas utiliser d'objets coupants ni de détergents abrasifs
Sécurité	Montage et réparations par un professionnel qualifié ; ne pas insérer d'objets dans les ouvertures
Garantie	Garantie légale ; contacter le fabricant ou le revendeur
Réparabilité	Réparations exclusivement par le service après-vente agréé
Usage conforme	Élimination des odeurs et vapeurs de cuisson dans les véhicules de loisirs et bateaux

FOIRE AUX QUESTIONS - CK150 DOMETIC

Quelle est la tension d'alimentation de la hotte CK150 ?

La hotte CK150 fonctionne en 12 V courant continu, directement sur la batterie du véhicule ou du bateau.

Comment installer le ventilateur sur le toit ?

Le ventilateur se monte sur une surface plane du toit. Découpez une ouverture de 105 mm de diamètre, placez le joint en caoutchouc, puis vissez le ventilateur avec les six vis fournies. Le dôme et le capot se fixent ensuite.

À quelle distance minimale la hotte doit-elle être placée des plaques de cuisson ?

La distance entre la flamme d'un réchaud à gaz et la hotte doit être d'au moins 50 cm.

Comment nettoyer le filtre de la hotte ?

Retirez le filtre amovible et nettoyez-le à l'eau chaude avec un détergent synthétique (type produit vaisselle). Ne pas utiliser d'objets coupants ou de détergents abrasifs.

Quelle est la puissance de l'éclairage de la hotte ?

L'éclairage intégré a une puissance absorbée de 5 W.

La hotte peut-elle être utilisée sans le ventilateur de toit ?

Non, le ventilateur est indispensable pour l'extraction de l'air. La hotte doit être raccordée au ventilateur par un flexible.

Comment allumer et éteindre la hotte et la lumière ?

Utilisez l'interrupteur marqué « I/O » pour la ventilation, et l'interrupteur avec le symbole « ⚡ » pour la lumière.

Quels sont les risques si je ne nettoie pas le filtre régulièrement ?

Un filtre encrassé réduit la performance d'aspiration et peut accumuler des graisses, augmentant le risque d'incendie.

Puis-je faire réparer la hotte moi-même ?

Non, toute réparation doit être effectuée par un professionnel qualifié ou par le service après-vente agréé, sous peine de danger.

Quelles sont les dimensions de l'ouverture nécessaire dans l'armoire ?

L'ouverture pour encastrer la hotte dans l'armoire suspendue doit mesurer 381 x 142 mm.

MODE D'EMPLOI CK150 DOMETIC

Instructions de montage et de service 24

Hotte aspirante

Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de revente du produit, veuillez la transmettre au nouvel acquéreur.

Sommaire

1 Explication des symboles 25 2 Consignes de sécurité 25 3 Contenu de la livraison 27 4 Usage conforme 27 5 Description technique 28 6 Montage de la hotte aspirante 28 7 Utilisation de la hotte aspirante 30 8 Nettoyage 31 9 Élimination 31 10 Garantie 31 11 Caractéristiques techniques 32

1 Explication des symboles

AVERTISSEMENT !

Consigne de sécurité signalant une situation dangereuse qui peut entraîner la mort ou de graves blessures si elle n'est pas évitée.

ATTENTION !

Consigne de sécurité signalant une situation dangereuse qui peut entraîner des blessures de gravité moyenne ou légère si elle n'est pas évitée.

AVIS !

Remarque signalant une situation qui peut entraîner des dommages matériels si elle n'est pas évitée.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité

Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile !

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

des défauts de montage ou de raccordement, des sollicitations mécaniques et une tension de raccordement incorrecte ayant endommagé le matériel, des modifications apportées au produit sans autorisation explicite de la part du fabricant, une utilisation différente de celle décrite dans la notice.

Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité suivantes doivent être respectées afin d'éviter

• une décharge électrique,
• un incendie, des blessures.

2.1 Précautions d'usage

AVERTISSEMENT !

• Le montage et les réparations de la hotte aspirante doivent être effectués par un personnel qualifié et parfaitement informé des dangers et règlements spécifiques à ces manipulations.
• Toute réparation mal effectuée risquerait d'entraîner de graves dangers. Si des réparations sont nécessaires, adressez-vous à la filiale chargée du service après-vente dans votre pays (adresses au dos de la notice).
• Ne laissez pas des personnes (enfants compris) incapables d'utiliser le produit de manière sûre, en raison de déficiences physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser ce produit sans surveillance.
• Les travaux de montage et le câblage électrique doivent être effectués par des artisans qualifiés, dans le respect de toutes les directives et normes en vigueur.
• Lors de la découverte ou du perçage dans les murs ou les plafonds, veillez à ce qu'aucune conduite électrique ou appareil non visible ne soit endommagé.
• Afin de réduire le risque d'incendie, seuls des tuyaux de la catégorie UL94-HB ou supérieure doivent être utilisés.
• La distance entre la flamme d'un réchaud à gaz et la hotte doit être d'au moins 50 cm.

ATTENTION !

• La hotte aspirante doit être installée de manière à ce qu'elle ne puisse pas tomber.
• Ne faites fonctionner la hotte que si le bâti et les raccordements sont intacts. Veillez à ce qu'aucun objet inflammable ne soit entreposé ni monté dans la zone de sortie de l'air. Il convient de maintenir une distance de 50 cm minimum.
• Ne glissez pas les doigts dans la sortie d'air et n'introduisez aucun objet étranger à l'intérieur de l'appareil.

3 Contenu de la livraison

Pos. dans quantité Description
11 Hote d'aspiration
2	1	C	a	c	h
3	1	L	a	n	t
41 Ventilateur
51 Joint en caoutchouc
61 Collier pour flexible
7	1	T	u	y	a
81 Collier pour flexible
91 Filtre
106 Vis 4,2 x 25
113 Vis 4,2 x 13
123 Vis 3,5 x 9,5
134 Vis 3,5 x 13
141 Vis 3,5 x 25

4 Usage conforme

La hotte aspirante CK150 est conçue pour le montage dans des caravanes, camping-cars et bateaux.

La hotte aspirante CK150 élimine les mauvaises odeurs et la vapeur se formant lors de la cuisson. L'appareil est équipé d'un filtre amovible et lavable, d'une lampe intégrée et d'un ventilateur. Ce dernier est raccordé à l'habitacle par un tuyau flexible et peut, grâce au capot résistant aux intempéries, se monter sur le toit de la caravane.

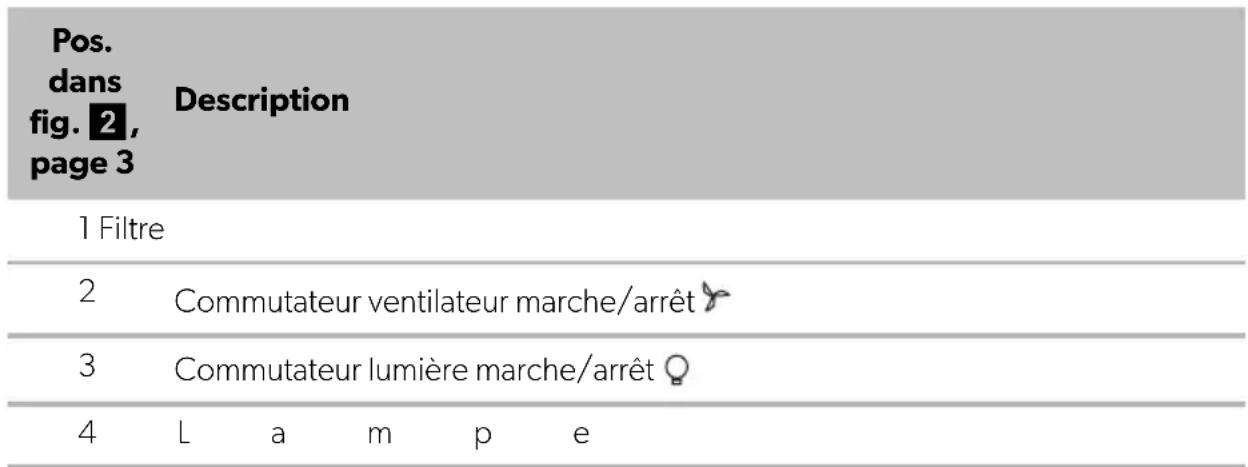

5.1 Éléments de commande

6 Montage de la hotte aspirante

Consignes relatives au lieu de montage

La hotte aspirante doit être installée de préférence au-dessus des plaques de cuisson et encastrée si possible dans une armoire suspendue. La distance entre la flamme d'un réchaud à gaz et la hotte doit être d'au moins 50 cm.

Le ventilateur se monte sur le toit, sur une surface aussi plane que possible. En cas de montage sur une surface inclinée, le lanterneau doit être tourné de telle sorte que l'une des trois ouvertures d'écoulement de l'eau soit orientée dans le sens de la pente. Un angle d'inclinaison allant jusqu'à 20° ne nuit pas à la performance du ventilateur lorsque le moteur est arrêté.

6.1 Montage du ventilateur

Choisissez un emplacement de montage adapté sur le toit pour le ventilateur. Tracez la position et la taille de l'ouverture, d'un diamètre de 105 mm (fig. 3, page 4). Percez et découpez soigneusement l'ouverture sur le toit avec une scie sauteuse ou un outil similaire. Placez le ventilateur sur l'ouverture et marquez les six trous des vis. Positionnez un anneau fin en matériau d'étanchéité à élasticité durable autour de chaque trou. Placez le joint en caoutchouc (fig. 5, repère 4, page 4) dans la rainure sur la face inférieure du ventilateur.

REMARQUE

Vissez le ventilateur de sorte que le joint en caoutchouc soit parfaitement appliqué contre le toit.

Fixez le ventilateur (fig. 5 3, page 4) avec les six vis fournies (4,2 × 25). Fixez le dôme (fig. 5 2, page 4) avec les trois vis fournies (3,5 × 9,5). Fixez le capot (fig. 5 1, page 4) avec les trois vis fournies (4,2 × 13).

6.2 Montage de la hotte aspirante

AVERTISSEMENT !

• Installez la hotte aspirante de préférence au-dessus des plaques de cuisson et encastrez-la dans une armoire suspendue. La distance entre la flamme d'un réchaud à gaz et la hotte doit être d'au moins 50 cm.

Choisissez un lieu de montage adapté pour la hotte dans l'habitacle. Tracez l'emplacement et la taille de la découpe de 381 × 142 mm au fond de l'armoire suspendue (fig. 4, page 4). Percez et découpez soigneusement l'ouverture avec une scie sauteuse ou un outil similaire. Insérez la hotte aspirante par le bas dans l'armoire et fixez-la à l'aide des quatre vis fournies (3,5 × 13) (fig. 6, page 5).

Fixez le flexible (fig. 6 3, page 4) au niveau de la hotte aspirante (fig. 6 5, page 4) et du ventilateur (fig. 6 1, page 4) à l'aide des colliers pour flexibles (fig. 6 2 et 4, page 4). Insérez le filtre (fig. 2 1, page 3) dans la hotte aspirante.

6.3 Raccordement électrique de la hotte aspirante

Raccordez le ventilateur à la batterie, voir fig. 7, page 6.

Légende

Pos. dans fig. 7, page 6	Description
1	V e n t i l a t e u r
2,3	Porte-fusible avec fusible 4 AT (5 x 20 mm)
4 Batterie (12 V=)
sw	noir
ws	blanc
rt rouge

7 Utilisation de la hotte aspirante

Mise en marche / arrêt de la hotte aspirante

Allumez et éteignez la hotte aspirante à l'aide du commutateur « » (fig. 2 2, page 3).

Mise en marche / arrêt de la lumière

Allumez et éteignez la lumière à l'aide du commutateur « Ⓒ » (fig. 2 3, page 3).

8 Nettoyage

REMARQUE

Le filtre de la hotte aspirante doit être nettoyé régulièrement, car la graisse s'y accumule. La fréquence de nettoyage dépend de la fréquence des cuissons et de la fréquence d'allumage de la hotte aspirante. N'attendez pas que la puissance de la hotte aspirante soit sensiblement réduite pour nettoyer le filtre.

AVIS! Risque d'endommagement

N'utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pourrait endommager le produit.

Nettoyez le produit avec un tissu humide. Retirez le filtre et nettoyez-le à l'eau chaude et au détergent synthétique (p. ex. produit lave-vaisselle).

9 Élimination

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

10 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir la dernière page) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

11 Caractéristiques techniques

	CK150
Numéro de l'article : 9103303	095
Tension de raccordement : 12	V---
Capacité :	115 m³/h
Puisance absorbée : 30 W
Puisance absorbée éclairage:	5 W
Dimensions (L x h x l) :	400 x 45 x 165 mm
Poids : 1,9 kg
Conformité :	CE 65
