CK150 - Digestor DOMETIC - Bezplatný návod na obsluhu

Značka	DOMETIC
Model	CK150
Typ produktu	Odsávač pár pre karavany, obytné automobily a lode
Rozmery (D x V x H)	400 x 45 x 165 mm
Hmotnosť	1,9 kg
Napájanie	12 V= (batéria)
Sací výkon	115 m³/h
Príkon	30 W
Príkon osvetlenia	5 W
Integrované osvetlenie	Áno, samostatný spínač
Filter	Od nímateľný a umývateľný v horúcej vode a saponáte
Montáž	Zabudovaná do závesnej skrinky nad varnou doskou
Minimálna vzdialenosť od plameňa	50 cm
Elektrická inštalácia	Priame pripojenie na 12 V batériu s poistkou 4 A
Ventilátor	Montovaný na streche, max. sklon 20°
Obsah dodávky	Odsávač, kryt, strešný svetlík, ventilátor, tesnenie, spony, filter, skrutky
Čistenie	Pravidelne čistiť filter; nepoužívať ostré predmety ani abrazívne čistiace prostriedky
Bezpečnosť	Montáž a opravy vykonáva kvalifikovaný odborník; nevkladať predmety do otvorov
Záruka	Zákonná záruka; kontaktovať výrobcu alebo predajcu
Opraviteľnosť	Opravy výhradne autorizovaným servisom
Správne použitie	Odstraňovanie pachov a výparov z varenia v rekreačných vozidlách a lodiach

Často kladené otázky - CK150 DOMETIC

Aká je napájacie napätie odsávača CK150?

Odsávač CK150 pracuje na 12 V jednosmerný prúd, priamo z batérie vozidla alebo lode.

Ako nainštalovať ventilátor na strechu?

Ventilátor sa montuje na rovnú plochu strechy. Vyrežte otvor s priemerom 105 mm, umiestnite gumové tesnenie, potom priskrutkujte ventilátor pomocou šiestich dodaných skrutiek. Potom sa upevnia kupola a kryt.

V akej minimálnej vzdialenosti od varných dosiek musí byť odsávač umiestnený?

Vzdialenosť medzi plameňom plynového variča a odsávačom musí byť najmenej 50 cm.

Ako vyčistiť filter odsávača?

Odstráňte odnímateľný filter a umyte ho v horúcej vode so syntetickým čistiacim prostriedkom (typ prostriedok na umývanie riadu). Nepoužívajte ostré predmety ani abrazívne čistiace prostriedky.

Aký je výkon osvetlenia odsávača?

Integrované osvetlenie má príkon 5 W.

Môže sa odsávač používať bez strešného ventilátora?

Nie, ventilátor je nevyhnutný na odsávanie vzduchu. Odsávač musí byť pripojený k ventilátoru hadicou.

Ako zapnúť a vypnúť odsávač a svetlo?

Použite spínač označený « I/O » pre vetranie a spínač so symbolom « ⚡ » pre svetlo.

Aké sú riziká, ak filter pravidelne nečistím?

Znečistený filter znižuje sací výkon a môže hromadiť tuky, čo zvyšuje riziko požiaru.

Môžem si odsávač opraviť sám?

Nie, všetky opravy musí vykonať kvalifikovaný odborník alebo autorizovaný servis, inak hrozí nebezpečenstvo.

Aké sú rozmery potrebného otvoru v skrinke?

Otvor na zabudovanie odsávača do závesnej skrinky musí mať rozmery 381 x 142 mm.

NÁVOD NA OBSLUHU CK150 DOMETIC

Pred montážou a uvedením do prevádzky si prosím pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov 120 2 Bezpečnostné pokyny 120 3 Rozsah dodávky 122 4 Používanie v súlade s určeným účelom použitia 122 5 Technický opis 122 6 Montáž odsávača pár 123 7 Používanie odsávača pár 125 8 Čistenie 125 9 Likvidácia 126 10 Záruka 126 11 Technické údaje 126

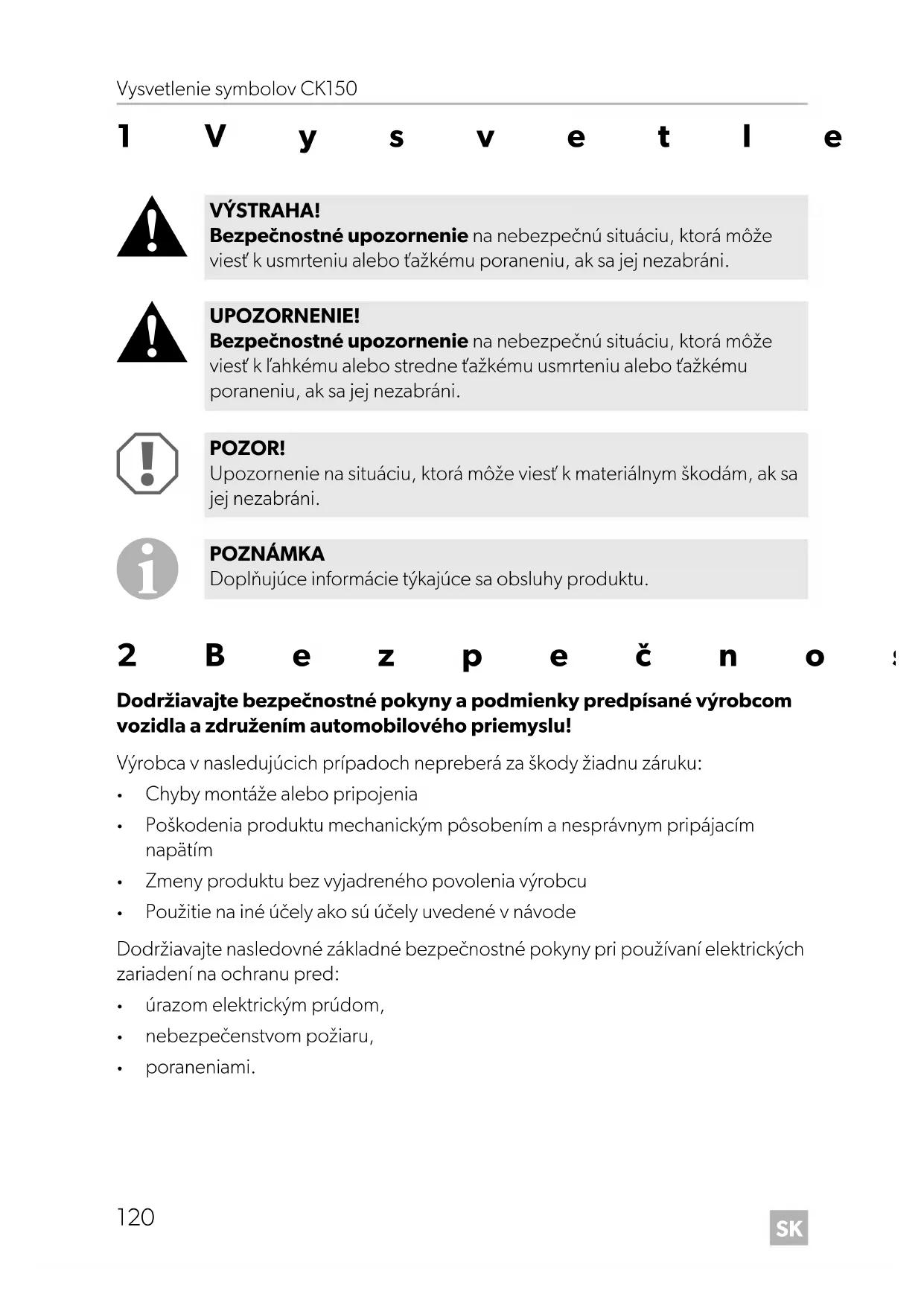

1 Vysvetlenie

VÝSTRAHA!

Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá môže viesť k usmrteniu alebo ťažkému poraneniu, ak sa jej nezabráni.

UPOZORNENIE!

Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá môže viesť k ľahkému alebo stredne ťažkému poraneniu alebo ťažkému poraneniu, ak sa jej nezabráni.

POZOR!

Upozornenie na situáciu, ktorá môže viesť k materiálnym škodám, ak sa jej nezabráni.

POZNÁMKA

Doplňujúce informácie týkajúce sa obsluhy produktu.

2 Bezpečnosť

Chyby montáže alebo pripojenia - Poškodenia produktu mechanickým pôsobením a nesprávnym pripájacím napätím Zmeny produktu bez vyjadreného povolenia výrobcu - Použitie na iné účely ako sú účely uvedené v návode

Dodržiavajte nasledovné základné bezpečnostné pokyny pri používaní elektrických zariadení na ochranu pred:

• urazom elektrickým prúdom, nebezpečenstvom požiaru, poraneniami.

2.1 Manipulácia prístrojom

VÝSTRAHA!

Montáž a opravy strešného odsávača pár smú uskutočňovať len odborníci s príslušnou kvalifikáciou, ktorí sú oboznámení s rizikami s tým spojenými, príp. s príslušnými predpismi. - Neodbornými opravami môžu vzniknúť značné nebezpečenstvá. V prípade opravy sa obráťte na servisné centrum vo vašej krajine (adresy na opačnej strane). - Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových alebo duševných schopností alebo ich neskúsenosti alebo neznalosti nie sú schopné bezpečne používať tento výrobok, by ho nemali používať bez dozoru alebo poučenia zodpovednou osobou. Montážne práce a elektrickú kabeláž musia uskutočniť len kvalifikovaní odborníci, pričom musia byť dodržané platné predpisy a normy. - Pri rezaní a vŕtaní do steny alebo stropu dávajte pozor, aby sa elektrické vedenia alebo viditeľné prístroje nepoškodili. - Aby sa znížilo riziko požiaru, smú sa používať len rúry triedy UL94-HB alebo vyššej triedy. Vzdialenosť medzi plameňom plynového variča a odsávačom pár musí byť minimálne 50 cm.

UPOZORNENIE!

• Odsávač pár musí byť nainštalovaný bezpečne, aby nespadol.
• Odsávač pár používajte len vtedy, keď kryt a vedenia nie sú poškodené.
• Dbajte na to, aby sa horľavé predmety neuskladňovali, príp. nemontovali v oblasti výstupu vzduchu. Dodržiavajte minimálnu vzdialenosť 50 cm.
• Nesiahajte do vetracieho otvoru a do zariadenia nevsúvajte žiadne cudzie predmety.

3 Rozsah dodávky

Pol. na obr. 1, Množstvo Popis strane 3
11 Odsávač pár
21 Krycia klapka
31 Strešný kryt
41 Ventilátor
51 Gumené tesnenie
61 Hadicová spojka
71 Potrubné vedenie
81 Hadicová spojka
91 Filter
106	Skrutky 4,2 x 25
11	3 Skrutky 4,2 x 13
123	Skrutky 3,5 x 9,5
134	Skrutky 3,5 x 13
14	1 Skrutka 3,5 x 25

4 Používanie v súlade s určeným účelom použitia

Odsávač pár CK150 je určený na montáž v obytných prívesoch, obytných automobiloch a člnoch.

5 Technický opis

Odsávač pár CK150 odstraňuje pri varení vznikajúce pachy a pary. Prístroj je vybavený vyberateľným a umývateľným filtrom, integrovaným svetlom a ventilátorom. Ten je spojený s vnútrom ohybným potrubným vedením a vďaka krycej klapke, ktorá je odolná voči vplyvom počasia, sa dá namontovať na strechu obytného automobilu.

5.1 Ovládacie prvky

Pol. na obr. 2, Popis strane 3
1 Filter
2	Spínač ventilatóra zap./vyp.
3	Spínač svetla zap./vyp.
4 Svetlo

Odsávač pár by sa mal prednostne namontovať nad miesto varenia a podľa možnosti do zavesenej skrinky. Vzdialenosť medzi plameňom plynového varica a odsávačom pár musí byť minimálne 50 cm.

Ventilátor sa má namontovať na strechu podľa možnosti na rovnú plochu.

• Odsávač pár prednostne umiestnite nad miesto varenia a zabudujte ho do zavesenej skrinky. Vzdialenosť medzi plameňom plynového varica a odsávačom pár musí byť minimálne 50 cm.

Vyberte vhodné miesto na montáž odsávača pár. Nakreslite polohu a veľkosť výrezu 381 x 142 mm do dolnej steny zavesnej skrinky (obr. 4, strana 4). Predvŕtajte a starostlivo vyrežte otvor priamočiarou pílou alebo podobne. Zdola vložte odsávač pár do skrinky a upevnite ho štyrmi dodanými skrutkami (3,5 x 13) (obr. 6, strana 5).

Upevnite hadicu (obr. 6, 3, strana 4) na odsávač pár (obr. 6, 5, strana 4) a ventilátor (obr. 6, 1, strana 4) hadicovými spojkami (obr. 6, 2 a 4, strana 4). Vložte filter (obr. 2, 1, strana 3) do odsávača pár.

Spojte ventilátor s batériou, pozri obr. 7, strana 6.

Legenda

Pol. na obr. 7, Popis strane 6

1 Ventilatório

2, 3 Poistné držiak s poistkou 4 AT (5 x 20 mm)

4 Batária (12 V=)

sw Čierna

ws biela

rt Červená

Zapnutie a vypnutie odsávača pár

Strešný odsávač pár zapnite a vypnite spínačom „ (obr. 2, strana 3)

Zapnutie a vypnutie svetla

Svetlo zapnite a vypnite spínačom „Q“ (obr. 2, 3, strana 3)

8 Čistenie

POZNÁMKA

Na čistenie nepoužívajte ostré alebo tvrdé predmety, pretože by mohli poškodiť výrobok.

Výrobok príležitostne vyčistite mierne navlhčenou handričkou. Vyberte filter a vyčistite ho teplou vodou a syntetickým čistiacim prostriedkom (napr. prostriedkom na umývanie riadu).

9 Likvidácia

Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

10 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (pozri zadnú stranu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

kópiu faktúry s dátumom kúpy, dôvod reklamácie alebo opis chyby.

11 Technické údaje

	CK150
Čísló výrobku: 9103303095
Pripájacie napătie: 12 V---
Kapacita:	115 m³/h
Príkon: 30 W
Príkon jas: 5 W
Rozmery (ŠxVxH):	400 x 45 x 165 mm
Hmotnost' : 1,9 kg
Skúšobná značka:	CE
