РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CK150 DOMETIC

Инструкция по монтажу и эксплуатации 102

Прочтите данную инструкцию перед монтажом и вводом в эксплуата-

цию и сохраните ее. В случае передачи продукта передайте инструк-

цию следующему пользователю.

1 Пояснение символов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

2 Указания по технике безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

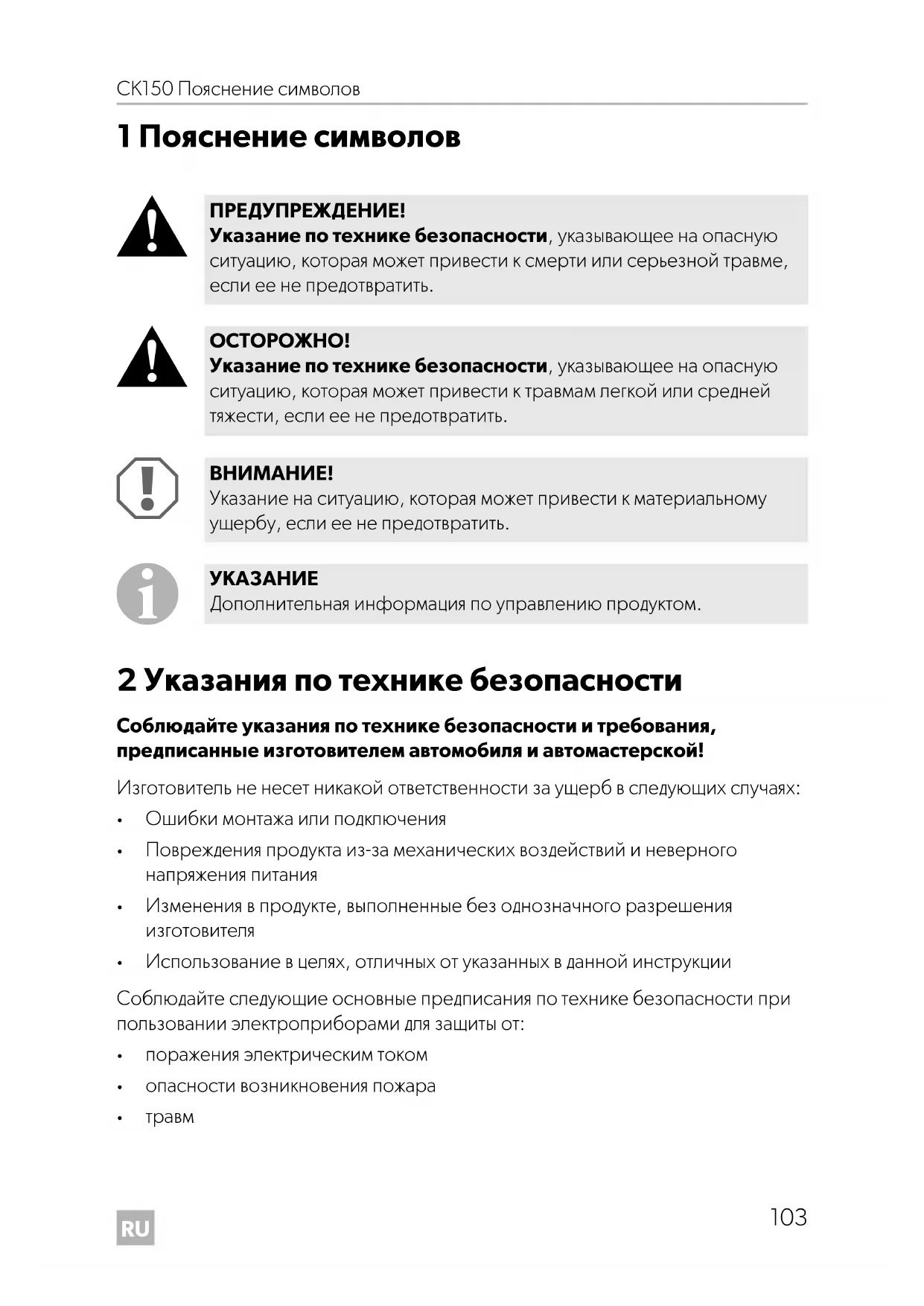

1 Пояснение символов

2 Указания по технике безопасности

Соблюдайте указания по технике безопасности и требования,

предписанные изготовителем автомобиля и автомастерской!

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

Ошибки монтажа или подключения

Повреждения продукта из-за механических воздействий и неверного

Изменения в продукте, выполненные без однозначного разрешения

Использование в целях, отличных от указанных в данной инструкции

Соблюдайте следующие основные предписания по технике безопасности при

пользовании электроприборами для защиты от:

поражения электрическим током

опасности возникновения пожара

Указание по технике безопасности, указывающее на опасную

ситуацию, которая может привести к смерти или серьезной травме,

если ее не предотвратить.

Указание по технике безопасности, указывающее на опасную

ситуацию, которая может привести к травмам легкой или средней

тяжести, если ее не предотвратить.

Указание на ситуацию, которая может привести к материальному

ущербу, если ее не предотвратить.

Дополнительная информация по управлению продуктом.

DometicCK150_IOM__EMEA_.book Seite 103 Freitag, 20. Dezember 2019 12:01 12RU

Указания по технике безопасности CK150

2.1 Обращение с прибором

Монтаж и ремонт вытяжки разрешается выполнять только специали-

стам, знакомым с возможными опасностями и с соответствующими

стандартами и предписаниями.

Неправильно выполненный ремонт может приводить к серьезным

опасностям. При необходимости ремонта обратитесь в сервисный

центр в Вашей стране (адреса указаны на обороте).

Лица (включая детей), которые в связи с ограниченными физиче-

скими, сенсорными или умственными способностями или с недо-

статком опыта или знаний не в состоянии пользоваться данным

изделием, не должны использовать это изделие без постоянного

присмотра или инструктажа ответственного лица.

Монтажные работы и электропроводка должны выполняться квали-

фицированными специалистами с соблюдением всех действую-

щих предписаний и стандартов.

При резке или сверлении в стене или потолке следите за тем,

чтобы не повредилась электропроводка или приборы, которые не

Во избежание опасности пожара разрешается применять только

трубы класса UL94-HB или выше.

Расстояние между пламенем газовой плиты и вытяжкой должно

составлять не менее 50 см.

Вытяжка должна быть установлена так, чтобы исключить опасность

Эксплуатируйте вытяжку только в том случае, если корпус и провода

не имеют повреждений.

Следите за тем, чтобы горючие предметы не складировались и не

устанавливались в зоне выхода воздуха. Расстояние должно состав-

лять не менее 50 см.

Не вводить руки в выходное вентиляционное отверстие и не вводить

посторонние предметы в прибор.

DometicCK150_IOM__EMEA_.book Seite 104 Freitag, 20. Dezember 2019 12:01 12RU CK150 Объем поставки

4 Использование по назначению

Отводящая вытяжка CK150 предназначена для монтажа в жилых прицепах, кемпе-

5 Техническое описание

Отводящая вытяжка CK150 служит для удаления образующихся при

приготовлении пищи запахов и пара. Прибор оснащен съемным моющимся

фильтром, встроенной лампой и вентилятором. Он соединен гибким трубопро-

водом с салоном и благодаря атмосферостойкой крышке может быть установлен

1 1 Отводящая вытяжка

3 1 Крышный воздухозаборник

5 1 Резиновое уплотнение

Монтаж вытяжки CK150

5.1 Органы управления

Указания о месте монтажа

Вытяжку рекомендуется устанавливать над плитой и, по возможности, встраивать

в навесной шкаф. Расстояние между пламенем газовой плиты и вытяжкой должно

составлять не менее 50 см.

Вентилятор должен монтироваться на крыше на как можно более плоской

поверхности. При установке на косой поверхности крышный воздухозаборник

необходимо повернуть таким образом, чтобы одно из трех отверстий для стока

воды было обращено по наклону. Угол наклона до 20° не влияет на производи-

тельность вентилятора при неработающем двигателе.

6.1 Монтаж вентилятора

➤ Выберите на крыше подходящее место монтажа для вентилятора.

➤ Разметьте место и размер отверстия с диаметром 105 мм (рис. 3, стр. 4).

➤ Предварительно просверлите и тщательно вырежьте отверстие на крыше

➤ Положите вентилятор на отверстие и разметьте шесть отверстий для винтов.

➤ Нанесите тонкое кольцо прочноэластичного герметика вокруг каждого

➤ Вставьте резиновое уплотнение (рис. 5 4, стр. 4) в канавку на нижней

стороне вентилятора.

Выключатель вентилятора

Выключатель освещения

➤ Закрепите вентилятор (рис. 5 3, стр. 4) шестью входящими в объем поставки

➤ Закрепите крышный воздухозаборник (рис. 5 2, стр. 4) тремя входящими

в объем поставки винтами (3,5 x 9,5).

➤ Закрепите крышку (рис. 5 1, стр. 4) тремя входящими в объем поставки

➤ Выберите в салоне подходящее место для монтажа вытяжки.

➤ Разметьте положение и размер отверстия 381 x 142 мм в дне навесного

шкафа (рис. 4, стр. 4).

➤ Предварительно просверлите и вырежьте отверстие ножовкой и т. п.

➤ Вставьте вытяжку снизу в шкаф и закрепите ее четырьмя входящими в объем

поставки винтами (3,5 x 13) (рис. 6, стр. 5).

➤ Закрепите шланг (рис. 6 3, стр. 4) на вытяжке (рис. 6 5, стр. 4) и на

вентиляторе (рис. 6 1, стр. 4) шланговыми зажимами (рис. 6 2 и 4, стр. 4).

➤ Установите в вытяжку фильтр (рис. 2 1, стр. 3).

Затяните вентилятор так, чтобы резиновое уплотнение плотно

Расположите вытяжку над плитой и встройте ее в навесной шкаф.

Расстояние между пламенем газовой плиты и вытяжкой должно

составлять не менее 50 см.

DometicCK150_IOM__EMEA_.book Seite 107 Freitag, 20. Dezember 2019 12:01 12RU

Пользование вытяжкой CK150

6.3 Присоединение вытяжки к электрической сети

➤ Соедините вентилятор с аккумуляторной батареей, см. рис. 7, стр. 6.

7 Пользование вытяжкой

Включение и выключение вытяжки

➤ Включите и выключите вытяжку переключателем « » (рис. 2 2, стр. 3).

Включение и выключение освещения

➤ Включите и выключите освещение переключателем « » (рис. 2 3, стр. 3).

2, 3 Держатель предохранителя с предохранителем 4 A T (5 x 20 мм)

4 Аккумуляторная батарея (12 Bg)

➤ Периодически очищайте продукт влажной тряпкой.

➤ Выньте фильтр и очистите его горячей водой с синтетическим чистящим

средством (например, средством для мытья посуды).

➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий

вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите

информацию в ближайшем центре по вторичной переработке или в

торговой сети о соответствующих предписаниях по утилизации.

Действителен установленный законом срок гарантии. Если продукт неисправен,

обратитесь в представительство изготовителя в Вашей стране (см. информацию

на обороте) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также

послать следующие документы:

копию счета с датой покупки,

причину рекламации или описание неисправности.

Фильтр вытяжки необходимо регулярно очищать, так как в нем

скапливается жир. Частота очистки зависит от частоты приготовления

пищи и от частоты включения вытяжки. Очищайте фильтр еще до того,

как производительность вытяжки значительно уменьшится.

ВНИМАНИЕ! Опасность повреждения

Не использовать для очистки острые или твердые предметы или

чистящие средства, т. к. это может привести к повреждениям

DometicCK150_IOM__EMEA_.book Seite 109 Freitag, 20. Dezember 2019 12:01 12RU

Технические данные CK150

11 Технические данные

Подводимое напряжение: 12 Вg

Потребляемая мощность: 30 Вт

Потребляемая мощность

Размеры (Ш х В х Г): 400 x 45 x 165 мм
