GEBRUIKSAANWIJZING CK150 DOMETIC

Montagehandleiding en gebruiksaanwijzing. .59

Emhette

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoud

1 Verklaring van de symbolen 60
2 Veiligheidsinstructies 60
3 Omvang van de levering 62
4 Gebruik volgens de voorschriften 62
5 Technische beschrijving 62
6 Afzuigkap monteren 63
7 Afzugkap gebruiken. 65
8 Reiniging 66
9 Afvoer 66
10 Garantie. 66
11 Technische gegevens. 67

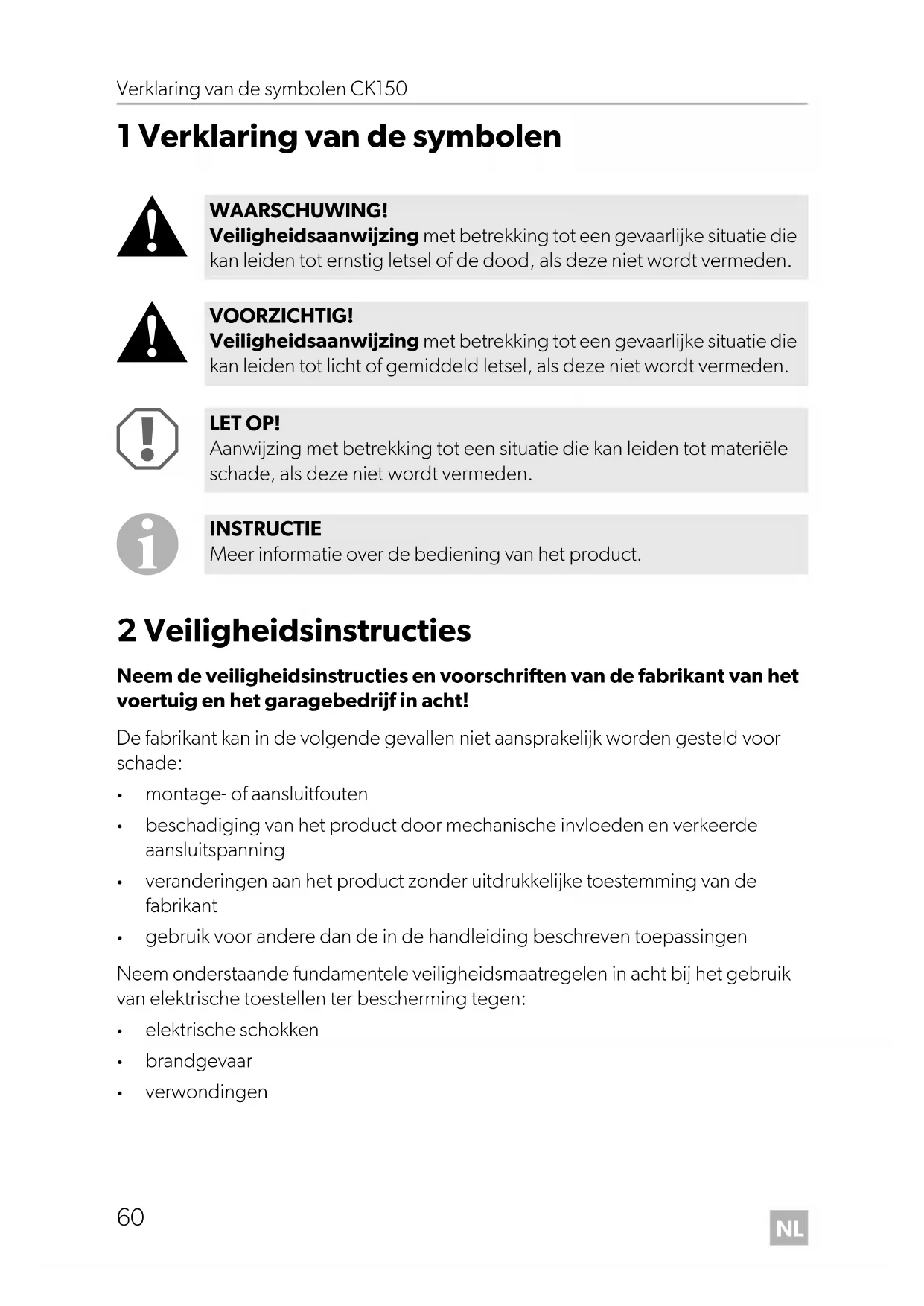

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze nicht worden.

VOORZICHTIG!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot Licht of gemiddeld letsel, als deze nicht worden vermeden.

LETOP!

Aanwijzing met betrekking tot een situation die kan leiden tot materielle schade, als deze nicht worden vermeden.

INSTRUCTIE

Meer informatatie over de bediening van het product.

2 Veiligheidsinstructies

Neem de veiligheidsinstrumentes en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

De fabrikant kan in de volgende geallen nicht aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
• beschadiging van het product door mechanische invloeden en verkeerde aansluitspanning
  veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen

Neem onderstaande fundamentele veiligheidsmaatregelen in acht bij het gebruik van elektrische toestellen ter bescherming gegen:

• elektrische schokken
  brandgevaar
  verwondingen

2.1 Omgang met het toestel

WAARSCHUWING!

• De montage van en reparations aan de afzuigkap mogen alleen door vakmensen worden uitgevoerd diebekend zich met de betreffende bevaren en voorschriften.
• Door ondeskundige reparations können große bevaren ontstaan. Neem bij reparations contact op met het servicisteunpunt in uw land (adressen aan dechterzijde).
• Personen (ook kinderen) die door hun fysiieke, sensorische of geestelijkke vaardigheden, of hun onervarenheid of onwetendheid nicht in staat+zijn om het product veilig te gebruiken, mogen dit Niet zonder toezicht of instructie door een verantwoordelijkke persoon doeon.
• Montagewerkzamheden en de elektrische bedrading要去en door gekwalificeerde vakmensen worden uitgevoerd onder naleving van alle geldende voorschriften en normen.
• Voorkom bij snijden of boren in muren of plafonds dat elektrische leidingen of Niet-zichtbare apparaten worden beschadigd.
• Om het brandgevaar te verminderen, mogen uitsluitend buizen van de classe UL94-HB of hoger worden gebruikt.
• De afstand:tussen de vlam van het gastroestel en de afzuigkap moet minstens 50~cm bedragen.

VOORZICHTIG!

• De afzuigkap要去 stevig worden geinstalleerd, dat deze nicht maar beneden kan vallen.
• Gebruik de afzuigkap alleen als de behuizing en de leidingen onbeschadigd zich.
• Zorg ervoor dat brandbare voorwerpen Niet in de buurt van de luchtuitlaus het opgeslaagen of gemonteerd. De afstand moet minstens 50~cm bedragen.
• Grijp Niet in de luchtuitlaat en streek geen vreemde voorwerpen in het apparaat.

3 Omvang van de levering

Pos. in afb. 1, quota 3	Aantal Beschrijving
1	1	A	f	z	u	i
2 1 Afdekkap
3	1	D	a	k	k	a
4 1 Ventilator
5 1 Rubberen afdichting
6 1 Slangklem
7 1 Buisleiding
8 1 Slangklem
9 1 Filter
10 6	Schroeven 4,2 x 25
11	3	Schroeven 4,2 x 13
12 3	Schroeven 3,5 x 9,5
13 4	Schroeven 3,5 x 13
14	1 Schroef 3,5 x 25

4 Gebruik volgens de voorschriften

De afzuigkap CK150 is bested voor de montage in campers, caravans en boten.

5 Technische beschrijving

De afzuigkap CK150 verwijdert geurtjes en stoom die ontstaan bij het koken. Het toestel is uitgerust met een afneembaar en wasbaar filter, een ingebouwde lamp en een ventilator. De afzuigkap is via een buigzame buisleiding verbonden met de binnenuimte en kan dankzij de weerbestendige afdekkap op het dak van de camper worden geinstalleerd.

5.1 Bedieningselementen

Pos. in afb. 2, Beschrijving pageina 3
1 Filter
2	Schakelaar ventilator aan/uit
3	Schakelaar Licht aan/uit
4 Lamp

6 Afzuigkap monteren

Instructies voor de montageplaats

De afzuigkap要去 bij voorkeur boven het fornuis worden aangebracht en, indien möglichk, in een hangend keukenkastje worden ingebouwd. De afstand+tussen de vlam van het gastroestel en de afzuigkap要去 minstens 50~cm bedragen.

De ventilator要去 het dak op een zo effen möglichke positie worden gemonteerd. Als de ventilator op een schuine ondergrond aangebracht worden,要去 de dakkap zodenig worden gedraaid dat een van de drie waterafvoeropeningen maar beneden is gericht. Een hellingshoek tot 20^ heeft geen invloed op het vermogen van de ventilator bij stilstaande motor.

6.1 Ventilator monteren

Kies voor de ventilator een geschikte montageplaats op het dak.

Teken op de gewenste montageplaatse een opening van 105mm diameter (afb. 3, pagina 4).
Boor gaten en snij de opening met een decoupeerzaag o.i.d. zorgvuldig uith het dak.
Plaats de ventilator op de opening en markeer de zes schroefgaten.
Plaats een dunne ring van een duurzaam elastisch afldichtingsmaterial op ieder gat.
Plaats de rubberen afflichting (afb. 5 4, pagina 4) in de gleuf aande onderzijde van de ventilator.

INSTRUCTIE

Draai de ventilator zo stevig aan dat de rubberen afldichting naadloostegen het dak ligt.

Bevestig de ventilator (afb. 5 3, pagina 4) met de zes meegeleverde schroeven (4,2× 25) .
Bevestig de dakkap (afb. 5 2, paging 4) met de drie meegeleverde schroeven (3,5× 9,5) .
Bevestig de afdekkap (afb. 5 1, paginga 4) met de drie meegeleverde schroeven (4,2× 13) .

6.2 Afzuigkap monteren

WAARSCHUWING!

• Breng de afzuigkap, ingebouwd in een hangend keukenkastje, bij voorkeur boven het fornuis aan.
• De afstand:tussen de vlam van het gastroestel en de afzuigkap moet minstens 50~cm bedragen.

Kies in de binnenruimte een geschikte montageplaats voor de afzuigkap.

Teken de positie en grootte van de opening van 381 × 142 ~mm in de bodem van het hangende keukenkastje (afb. 4, pagina 4).
Boor gaten en snij de opening met een decoupeerzaag o.i.d. zorgvuldig uith het kastje.
Plaats de afzuigkap van onderen in de kast en bevestig hem met de vier meegeleverde schroeven (3,5× 13) (afb. 6, pagina 5).
Bevestig de slang (afb. 6 3,网页 4) met de slangklemmen (afb. 6 2 en 4,网页 4) aan de afzuigkap (afb. 6 5,网页 4) en aan de ventilator (afb. 6 1,网页 4).
Plaats het filter (afb. 2 1, pagina 3) in de afzuigkap.

6.3 Afzuigkap elektrisch aansluten

Verbind de ventilator met de accu, zie afb. 7, pagina 6.

Legenda

Pos. in afb. 7, Beschrijving pageina 6
1 Ventilator
2,3	Zekeringshouser met zekering 4 AT (5 x 20 mm)
4	A c c u ( 1 2 V ==)
sw	zwart
ws	wit
rt	rood

7 Afzuigkap gebruiken

Afzuigkap in- en uitschakelen

Schakel de afzuigkap in en uit met de schakelaar 一 ^ (afb. 2 2, pagina 3).

Licht in- en uitschakelen

Schakel hetlicht in enuit met de schakelaar ^ (afb. 2 3, pagina 3).

8 R e i n i g i n g

INSTRUCTIE

Het filter van de afzuigkap要去 regelmatig worden gereinigd, odomat het vet zich waar ophoopt. Hoe vaak het filter要去 worden gereinigd, hangt af van hoe vaak er wordt gekookt en hoe vaak de afzuigkap worden ingeschakeld. Reinig het filter Niet pas als het vermogen van de afzuigkap duidelijk vermindert.

LET OP! Gevaar voor beschadiging

Geen scherpe of harde voorwerpen of reinigingsmiddelen bij het reinigen gebruiken. Dit kan het product beschadigen.

Reinig het product af en toe met een vochtige doek.
Verwijder het filter en reinig het met warm water en een synthetisch reinigings-middel (bijv. afwasmiddel).

9 A f v o e r

Laat het verpakkingsmaterialial indien möglichk recyclen.

Als u het product definitief buren bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaakaar de betreffende afvoervoorschriften.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, verwit u zich tot het filial van de fabrikant in uw land (ziechterzijde) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de facteur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

	CK150
Artikelnummer: 9103303095
Netspanning: 12 V---
Capaciteit:	115 m³/h
Opgenomen vermogen: 30 W
Opgenomen vermogen verlichting:	5 W
Afmetingen (bxhxd):	400 x 45 x 165 mm
Gewicht: 1,9 kg
Keurmerk:	CE
