KÄYTTÖOHJE CK150 DOMETIC

Asennus- ja kayttoohje 93

OTBODJUaBbITJXKa

HCTpykunno MOHTaxy nKcnnyatau 102

Okap kuchenny

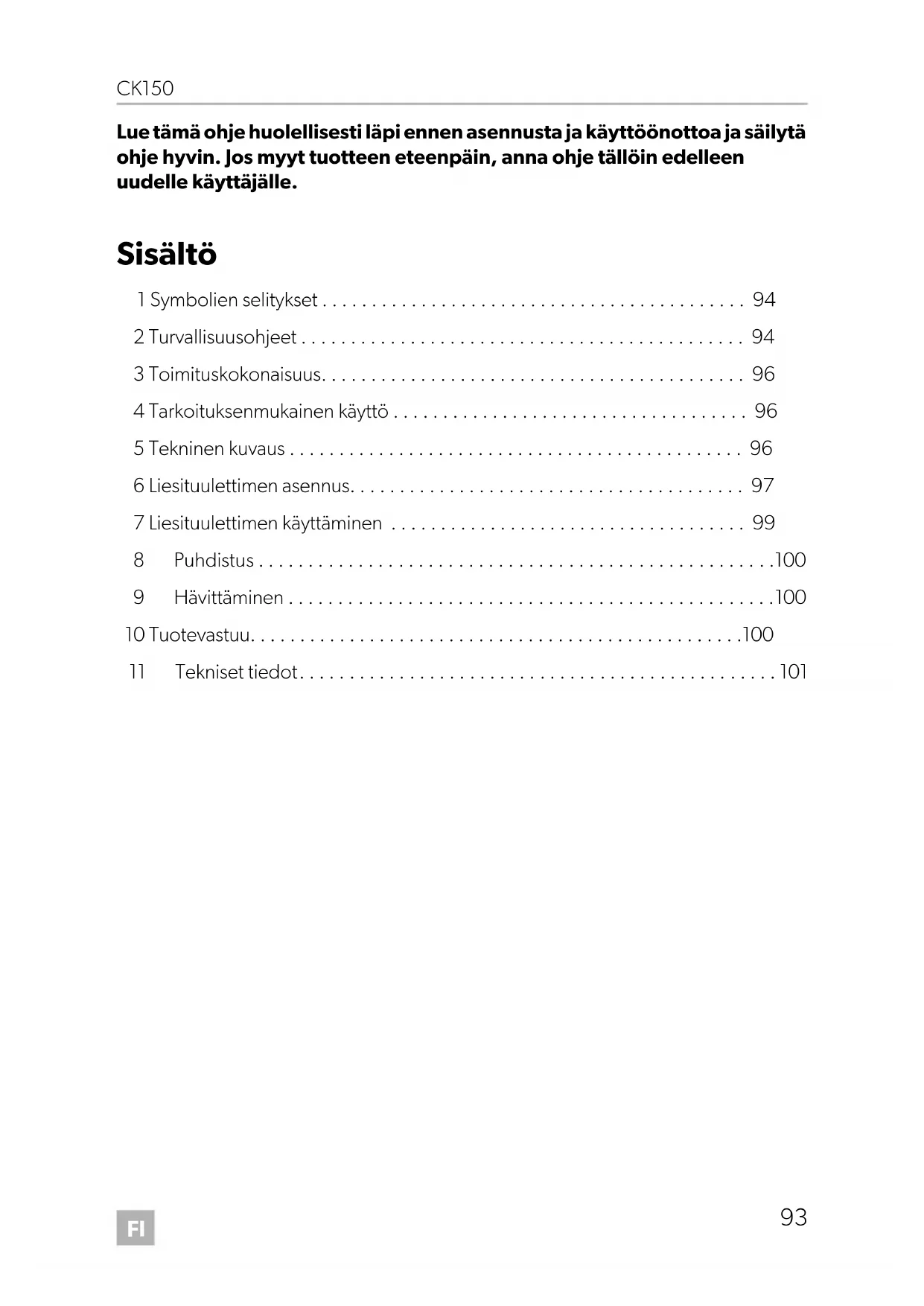

Lue tāmā ohje huolellisesti lápi ennen asennusta ja käyttoönottoa ja sāilytā ohje hyvin. Jos myyt tuotteen eteenpān, anna ohje tällöin edelleen uudelle käytäjälle.

Sisälto

1 Symbolien selitykset 94
2 Turvallisuusohjeet 94
3Toimituskokonaisuus. 96
4 Tarkoituksenmukainen kayttö 96
5 Tekninen kuvaus 96
6 Liesituulettimen asennus. 97
7 Liesituulettimen kayttaminen 99
8 Puhdistus 100
9 Havittaminen 100
10 Tuotevastuu. 100
11 Tekniset tiedot. 101

1 Symbolien selitykset

VAROITUS!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan taivakavaan vammaan, jos tilannetta ei valteta.

HUOMIO!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei valteta.

HUOMAUTUS!

Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei valteta.

OHJE

Tuotteen käytöä koskevia lisātietoja.

2 Turvallisuusohjeet

Noudata ajoneuvovalmistajan ja autoalan ammattiirien antamia turvallisuusohjeita ja vaatimuksia!

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus-tai liitäntävirheet
  laite on vauroitunut mekaanisten tekijöiden vaikutuksesta ja värään liitäntäjännitteen vuoksi
  tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen

Noudata seuraavia perustavia turvatoimenpiteita kayttäessäsi sahköllä toimivia laitteita. Tämä suojelee sinua:

sahköiskulta
palovaaralta
loukkaantumiselta

2.1 Laitteen käsittely

VAROITUS!

• Liesituulettimen saavat asentaa ja sitä saavat korjata vain ammattimiehet, jotka tuntevat toihin liittyvat vaarat sekä niitta koskevat märäykset.
• Epääasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja. Känny oman maasi huoltotukilikkeen puoleen, jos laite tarvitsee korjausta (osoitteet takasivulla).
• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttaa tuotetta turvallisesti fyysisten, sensoristen tai psyykkister taitojensa takia tai kokemattomuuden tai tietämättomydyden vuoksi, ei tulisi käyttaa tuotetta ilman valvontaa tai vastuullisen henkilön opastusta.
• Asennustyöt ja sahköisen johdotuksen saavat tehdä vain patevat ammattilaiset, jotka noudattavat kaikkia voimassa olevia maäräyksiä ja standardeja.
• Varmista ennen leikkausten tai porausten tekemistä seiniin ja kattoon, etteivät sahköjohdot ja piilossa olevat laitteet vahingoitu.
• Tulipaloriskin pientamiseksi kayttaa saa vain luokan UL94-HB tai sitylemman luokan putkia.
• Kaasukeittimen liekin ja liesituulettimen etäisyyden tulee olla vähintään 50 cm.

HUOMIO!

• Liesituuletin tāytyy asentaa niin vakaasti, etta se ei voi pudota.
  Käytä liesituuletinta vain, kun laitteen kotelossa ja johtimissa ei ole yaurjoita.
  Huolehdi siitä, etta syttyviä esineita ei varastoida tai asenneta ilman ulostulon alueelle. Etäisvden tāytwy olla vähintään 50 cm.
• Älä työnnä kasia ilmanpoistoaukkoon aläkä vie mitään vieraita esineitä laitteen sisään.

3 Toimituskokonaisus

Kohta - kuva 1, Määrä Kuvaus sivulla 3
11 Liesituuletin
2	1	P	e	i	t
31 Kattoluukku
41 Tuuletin
51 Kumitiiviste
61 Letkuklemmari
71 Putki
81 Letkuklemmari
91 Suodatin
106 Ruuvit 4,2 x 25
11	3 Ruuvit 4,2 x 13
123 Ruuvit 3,5 x 9,5
134 Ruuvit 3,5 x 13
14	1 Ruuvi 3,5 x 25

4 Tarkoituksenmukainen käytto

Liesituuletin CK150 on tarkoitetti asennettavaksi asuntovaunuihin, matkailuautoihin ja veneisiin.

5 Tekninen kuvaus

Liesituuletin CK150 poistaa ruoanlaiton yhteydessä syntyvät Hajut ja höyryn. Laitteessa on irrotettava ja pestävä suodatin, sisäänrakennetu lamppu ja tuuletin. Se yhdistetään sisätiloihin joustavalla putkella. Sänkestävän peitelevyn ansiosta se voidaan asentaa matkailuauton katolle.

5.1 Kayttolaitteet

Kohta - kuva 2, Kuvaus sivulla 3
1 Suodatin
2	Kytkin tuuletin päälle/pois
3	Kytkin valo päälle/pois
4	Lamppu

6 Liesitulettimen asennus

Asennuspaikkaa koskevia ohjeita

Liesituuletin tulisi kiinnittäa mieluiten keittopisteen ylapuolelle ja mahdollisuaksien mukaan kiinn seinäkaappiin. Kaasukeittimen liekin ja liesituulettimen etäisyyden tulee olla vähintään 50 cm.

Tuuletin tulisi asentaa katton mahdollisimman tasaisen pinnan paallee. Jos kattotuuletin asennetaan viiston alustan paallee, kattoluukkua on kaannettava siten, etta jokin kolmesta vedenpoistoaukosta on katon laskusuunnan puolella. Alle 20^ :n kallistuskulma ei haittaa tuulettimen tehoa moottorin seistessä.

6.1 Tuulettimen asennus

Valitse katolta sopiva asennuspaikka tuuletinta varten.
Merkitse halkaisijaltaan 105 mm:n aukon sijainti kattoon (kuva 3, sivulla 4).
Poraa kattoon aloitusreikä leikkausta varten ja leikkaa uukko esimerkiki pistosahalla tms.
Sijoita tuuletin aukon pälle ja merkitse kuuden ruuvinreian paikat.
Laita ohut rengas elastisena pysyvä tivistemateriaialia jokaisen reiän ympärille.
Aseta kumitiiviste (kuva 4, sivulla 4) tuulettimen alapuolella olevaa uraan.

OHJE

Kiristä tuuletin niin tiukalle, että kumitiiviste on saumattomasti kiinni katossa.

Kiinnitta tuuletin (kuva 3, sivulla 4) kuudella mukana toimitetulla ruuvilla (4,2× 25) .
Kiinnitä kattoluukku (kuva 2, sivulla 4) kolmella mukana toimitetulla ruuvilla (3,5× 9,5) .
Kiinnitä peitekorkki (kuva 1, sivulla 4) kolmella mukana toimitetulla ruuvilla (4,2× 13) .

6.2 Liesituulettimen asennus

VAROITUS!

• Kiinnitta liesituuletin mieluiten keittopisteen ylapuolelle ja kiinnitta se seinäkaappiin.
• Kaasukeittimen liekin ja liesituulettimen etäisyyden tulee olla vähintään 50 cm.

Valitse liesituulettimelle sisätilasta sopiva asennuspaikka.
Merkitse 381× 142mm -rei'an paikka ja koko seinakaapin alapinnalle (kuva 4, sivulla 4).
Poraa aloitusreikä ja leikkaa aukko huolellisesti esimerkiki pistosahalla tms.
Aseta liesituuletin alhaalta kaappiin ja kiinnitä se neljällä mukana toimitetulla ruuvilla (3,5× 13) (kuva 6, sivulla 5).
Kiinnitta letku (kuva 3, sivulla 4) an liesituulettimeen (kuva 5, sivulla 4) ja tuuletttimeen (kuva 1, sivulla 4) letkuklemmareilla (kuva 2 ja 4, sivulla 4).
Aseta suodatin (kuva 2 1, sivulla 3) liesituulettimeen.

6.3 Liesituulettimen liittäminen sahköisesti

Liitä tuuletin akkuun, katso kuva 7, sivulla 6.

Seligysis

Kohta - kuva 7, Kuvaus sivulla 6
1 Tuuletin
2,3	Sulakepidike ja sulake 4 AT (5 x 20 mm)
4	A k k u (1 2 V =)
sw musta
ws	valkoinen
rt	punainen

7 Liesituulettimen käytäminen

Liesituulettimen paallee ja.POIS kytkeminen

Kytke liesituuletin kytkellä "y" (kuva 2 2, sivulla 3) pälle ja.POIS.

Valon pälle ja.POIS kytkeminen

Kytke valo kytkimella "Q" (kuva 2 3, sivulla 3) paalle ja pois.

8 Pu h d i s t u s

OHJE

Liesituulettimen suodatin tāytyu puhdistaa saannöllisesti, koska sihen kertyyy rasvaa. Se, miten usein puhdistus on tarpeen, riippuu siṭa, miten usein ruokaa laitetaan ja miten usein liesituuletin kytketään paälle. Alä jatā suodattimen puhdistusa tilanteeseen, jossa liesituulettimen teho heikkenee huomattavasti.

HUOMAUTUS! Vaurioitumisvaara

Puhdistukseen ei saa käyttaa teräviä tai kovia valineita eikä puhdistusai- neita, koska tämä voi johtaa tuotteen vahingoittumiseen.

Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.

Ota suodatin pois ja puhdista se lampimällä vedellä sekä synteettisellä puhdistusaineella (esim. astianpesuaineella).

9 H ä v i t t ä m i

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukkoon.

Jos poistat tuotteen lopullisesti käytösta, pyydä tietoa sen havittämistä koskevista märäyksista lahimmastä kierratyskesukkesta tai ammattiliikkeestä.

10 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan viallinen, känny maasi valmistajan toimipisteen puoleen (katso takasivua) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukasittelya varten laheta mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nagyy OSTOPaivä,
  valitusperuste tai vikakuvaus.

11 Tekniset tiedot

	CK150
Tuotenumero: 9103303095
Liitäntäjännite: 12 V---
Kapasiteetti:	115 m³/h
Tehonkulutus: 30 W
Tehonkulutus valaisin: 5 W
Mitat (LxKxS):	400 x 45 x 165 mm
Paino: 1,9 kg
Tarkastusmerkit:	CE ⓷
