NÁVOD K OBSLUZE CK150 DOMETIC

Návod na montáž a uvedenie do prevádžky. 119

Odsavač par

Navod k montázi a obsluze 127

Páraelszívó

Dodržiavajte bezpečnostné pokyny a podmienky predpisané vyrobcom vozidla a združením automobilového priemyslu!

Vyrobca v nasledujucich pripadoch neprebera za škody ziadnu záruku:

Pri upevnení na šikmy povrch sa musí strešné kryt otočit tak, aby jedem z troch otvo-rov na odtok vody bol nasmerovaný v smere sklonu. Uhol sklonu do 20^ neznizuje vykon ventilátora pri zastavenom motore.

6.1 Montáž ventilatóra

Vyberte na streche vchodné miesto pre montáž ventilatóra.
Predznačte si polohu a vel'koš' otvoru priemeru 105 mm (obr. 3, strane 4).
Predvrtajte a starostlivo vyrezte otvor na streche priamociarou pilou alebo pod.

Ventilator položte na otvor a označte šest' otvorov na skrutky.
Okolo kaźdeho otvoru nanesto tenký krúžok trvale elastického tesniaceho materialu.
Vlozte gumené tesnenie (obr. 5 4, strane 4) do dražky na spodnej strane ventilatóra.

POZNÁMKA

Pritiahnite ventilador tak, aby gumené tesnenie plynule priliehalok streche.

Upevnite ventilator (obr. 5 3, strane 4) pomocou šiestich dodanjch skrutiek (4,2× 25) .
Upevnite streśný kryt (obr. 2, strane 4) pomocou troch dodanych skrutiek (3,5× 9,5) .
Upevnite kryciu klapku (obr. 5 1, strane 4) pomocou troch dodanych skrutiek (4,2× 13) .

6.3 Elektrické pripojenie odsávača pár

7 Používanie odsávača pár

Filter odsávača pár sa musí pravidelne Čistit, inác sa tam nahromadi mastnota. Častost Čistenia závisí od toho, ako Často sa varí a zapína odsávač pár. Něcistite filter až vtedy, kěd' vykon odsávača pár viditel'ne slabne.

POZOR! Nebezpečenstvo poškodenia

Obalový material podl’a možnosti odovzdajte do prislušného odpadu na recykláciu.

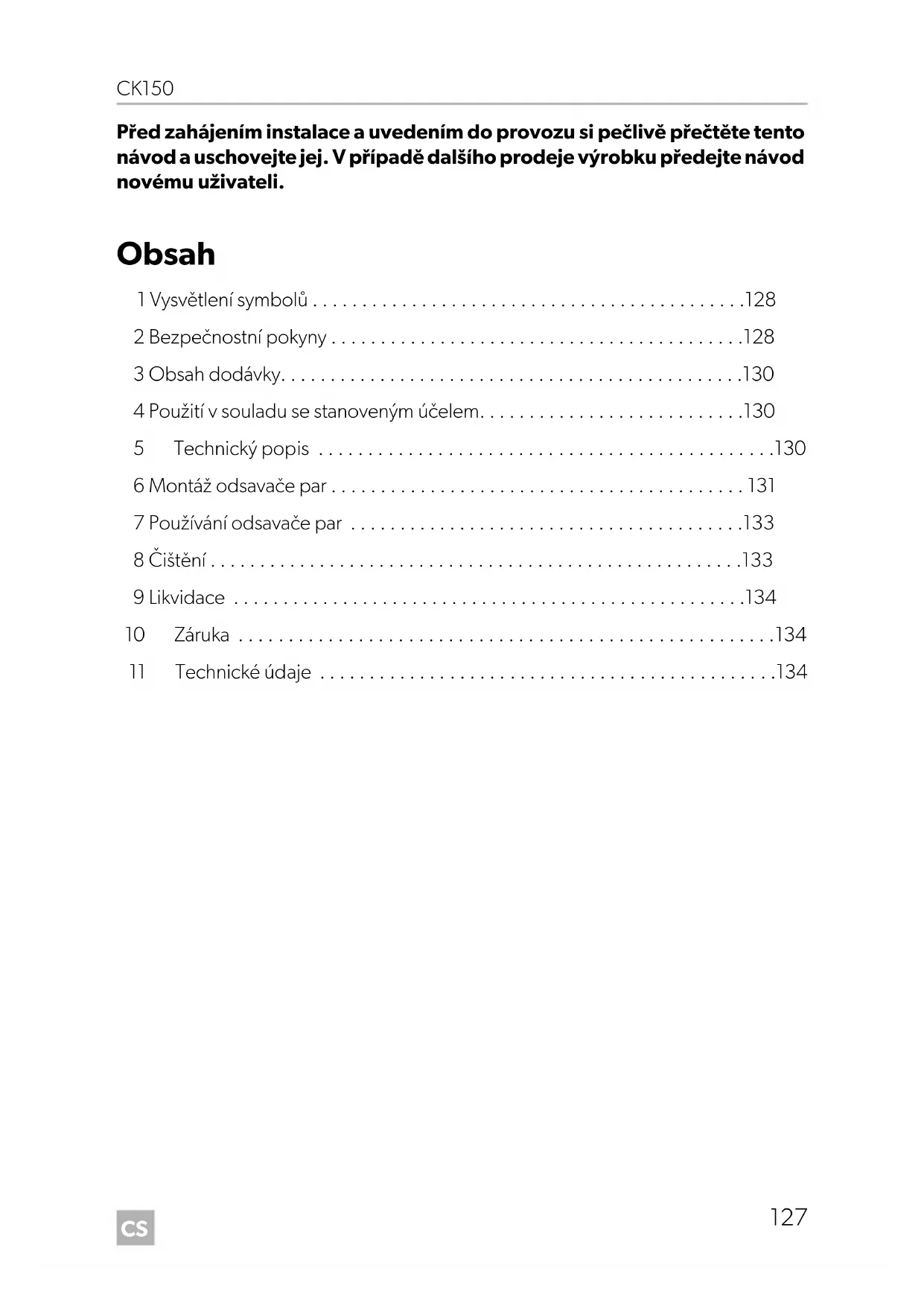

Před zahájením instalace a uvedením do provozu si pečlive prečtěte tento námod a uschovejte jej. V pripadě dalsího prodeje vyrobku predejte námod novému uživateli.

Obsah

1Vysvétlenísymbolu 128
2 Bezpečnostní poukyny 128
3 Obsah dodávky. 130
4 Použití v souladu se stanoveným učelem. 130
5 Technicky popis 130
6 Montáž odsavače par 131
7 Používáni odsavače par 133
8 Cisteni. 133
9 Likvidace 134
10 Zaruka 134
11 Technické udaje 134

1 Vysvětlení symbolů

VYSTRAHA!

Bezpečnostní upozorněné na nebezpečnou situaci, ktera může věst k úmrtí nebo těžkému poraněné osob,Pokud se ji nevyhnete.

UPOZORNÉNÍ!

Bezpečnostní upozorněné na nebezpečnou situaci, ktera mûže věst k lehkému nebo středné tězkému poraněné osob,Pokud se ji nevyhnete.

POZOR!

Upozornění na situaci, která může věst k poskození majetku,Pokud se ji nevyhnete.

POZNÁMKA

Doplnujici informace tykajci se obsluhy vyrobku.

2 Bezpečnostní poukyny

Dodržujte predepsané bezpečnostní poukyny a predpísy vydané výrobcm vozidla a autoservisem!

V následujících prípadech nepřebrá vyrobce zhádné záruky za škody:

Chybná montáž nebo chybné pripojení
- Poškození vyrobku púsobením mechanickych vlivů a chybného prípojovacího napěti
Změna vyrobku bez vyslovného souhlasu vyrobce
- Použití k jiným učelúm, než jsou popsány v tomto námodu

Pri pouziti elektrickych pristroj u doprzuje nasledujici zasadni bezpecnostn opatreni k ochrane pred nasledujicimi nebezpecimi:

• zasażené elektrickYM proudem
  nebezpeci pozaru
• urazy

2.1 Manipulace spristrojem

VYSTRAHA!

Montáž a opravy odsavače par smějí provadět pouze odborníci, kterí jsou seznámeni s hrozícímí nebezpečímí a s prišlušnými predpisy.
- Nesprávně provedené opravy mohou byt zdrojem značnych rizik. V pripadě oprav kontaktujte servisní středisko ve vaší zemi (adresy jsou uvedeny na zadní straně).
- Osoby (včetné děti), které z důvodu svych fyzických, senzorických nebo duševnich schopnosti, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečné používat vyrobek, nesměji tento vyrobek používat bez dohledu odpopědné osoby nebo bez jejího poučeni.
Montáž a elektroinstallaci musejí provádet kvalifikovani odbornici s dodržovámim všech platních predpisu a norem.
- Pri rezání nebo vrtání do stěn nebo stropu pamatujte, ze nésmí dojít k poskození elektrických vodičů ani jin'ych skrytích prístroť.
- Aby se snížilo riziko požáru, smějí se používat pouze potrubí třídy UL94-HB nebo vyší.
Vzdalenost mezi plamenem plynového vařice a odsavačem par musí být minimálné 50 cm.

UPOZORNÉNÍ!

• Odsavač par musí být bezpečné nainstalován tak, aby nemohl spadnout.
• Odsavač par používejte pouze za prědpokladu, ze jsou kryt prístroje a rozvody nepoškozené.
• Pamatujte, ze v obasti vystupu vzduchu nesmějí byt uloženy ani namontovány zádné hořlavé prédměty. Vzdalenost musí byt minimálne 50 cm.
• Nesahejte do otvorù pro vystup vduchu a nezavádejte dovnitřžádné cizi predměty.

3 Obsah dodávky

Poz. na obr. 1, Množství Popis strana 3
11 Odsavač par
2	1	K	r	y t
3	1 Střešné kryt
4	1 Ventilátor
5	1 Gumové těsněné
6	1 Hadicová spona
7	1 Potrubí
8	1 Hadicová spona
9	1 Filtr
10	6	Šrouby 4,2 x 25
11	3	Šrouby 4,2 x 13
12	3	Šrouby 3,5 x 9,5
13	4	Šrouby 3,5 x 13
14	1 Šroub 3,5 x 25

4 Použití v souladu se stanoveným učelem

Odsavač par CK150 je určen k vestavbě do obytnych automobilů, obytnych privéšů a l odí.

5 T e c h n i c k y

Odsavač par CK150 sloužík odtahování zápachů a par vznikajících pri vařeni. Prístroj je vybaven odnímatelným a omyvatelným filtrém, jabudovanou Žárovkou a ventilátorem. Je propojen pružnám potrubím s interiérem a lze jej díky krytu odolnému vúči povětrnosti namontovat na střechу obytného automobilu.

5.1 Ovladaci privky

Poz. na obr. 2, Popis strana 3
1 Filtr
2	Vypínač ventilátoru (ZAP/VYP)
3	Vypínač světla (ZAP/VYP)
4 Žárovka

Pokyny k mistru montáže

Odsavač par je třeba prědnostné umístit nad mistro pro vařeni a podle možností jabudovat do závesné skřínký. Vzdálenost mezi plamenem plynového vařiće a odsavačem par musí být minimálne 50 cm.

Ventilator musi byt namontován na stře se na conejrovnějs plose. V pripadě instalace na šikmém podkladu musité střešné kryt natocit tak, aby jeder ze tri otvorůk odvodu vody směroval po spádu střechy. Sklon do 20^ nemá negativné vliv na vykon ventilatóur prí zastaveném motoru.

Nejprve vyrtejte a pak peclive vyrizne te otvor ve strese primoarou pilou apod.
Položte ventilátor na otvor a označte šest otvorů pro šrouby.
Kolem kaźdeho otvoru nanesto tenkou vrstvu trvale elastického utśsnovacího materialu.
Nasad'te gumové těsněné (obr. 5 4, strana 4) do dražky na spodní straně ventilatóru.

POZNÁMKA

Utáhněte ventilátor tak pevně, aby gumové těsněné těsně prilehlo ke střěse.

Upevněte ventilátor (obr. 5 3, strana 4) šesti šrouby (4,2× 25) .

Upevněte střěsní kryt (obr. 5 2, strana 4) třemi príbalenymi šrouby (3,5 × 9,5) .
Upevněte kryt (obr. 5 1, strana 4) třemi príbalenymi šrouby (4,2 x 13).

• Odsavač par umistěte prědnostné nad mistro pro vařeni a jabudujte jej do závěsné skřínký.
  Vzdalenost mezi plamenem plynového vařice a odsavačem par musí být minimálne 50 cm.

Vinteriéru zvolte vchodné mistro k montáži odsavače par.
Vyznáčte si polohu a velikost vyřezu v podlaze závesné skřínky (obr. 4, strana 4).
Nejprve vyrtejte a pak peclive vryizne te otvor primoarou pilou apod.

Odsavač par nasazujte do skřínký zespodu a upevněte jej Čtyřmi príbalenymi srouby (3,5 x 13) (obr. 6, strana 5).
Upevněte hadici (obr. 6 3, strana 4) k odsavači par (obr. 6 5, strana 4) a ventilátoru (obr. 6 1, strana 4) pomoci hadicovych spon (obr. 6 2 a 4, strana 4).
Vložte filtr (obr. 2 1, strana 3) do odsavače par.

6.3 Elektrické pripojen odsavoče par

Pripojte ventilator k baterii, viz obr. 7, strana 6.

Legenda

Poz. na obr. 7, Popis strana 6

1 Ventilatório

2, 3 Držák pojistek s pojistkou 4 AT (5 x 20 mm)

4 Baterie (12 V---)

sw Černá

ws bílá

rt Červená

7 Používáni odsavače par

Odsavač par se zapíná a vypíná vypínačem „ (obr. 2 2, strana 3).

Zapnutí vypnutí světla

Filtr odsavače par musí být pravidelně Čistěn, protože se v něm usazuje tuk. Četnost Čistěné závisí na tom, jak Často se vaří a zapíná odsavač par. Filtr nečistěte dříve, než vykon odsavače par vyraznéPoklesne.

POZOR! Nebezpeči poškození

Nepoužívejte k Čišěni Žádné tvrdé nebo ostré prědměty, může dojít k poškození výro bku.

Prilezitostne vycistete vyrobek zvlhcenou uterkou.
Filtr vyjměte a vycistěte teplou vodou a syntetickým cisticím prostředkem (napr. myci prostředek).

9 Likvidace

Obalovy material likvidujte v odpadu urceném k recyklaci.

Jakmile vyrobek zcela vyradite z provozu, informujte se v prišlušnych recyckačnich centrech nebo u specializovaného prodejce o prišlušnych predpisech o likvidaci odpadu.

10 Záruka

Na vyrobek je poskytována záruka v souladu s platnymi zákony. Zjisté-li,Že je vyrobek vadné, zašteje do pobocky vyrobce ve vaši zemi (viz zadní stranu) nebo do specializovanému prodejci.

K vyrizeni opravy nebo zarukey nezapomente odeslat nasledujici dokumenty:

Kopii učtenky's datum zakoupení,
Uvedeni d'uvodu reklamace nebo popis vady.

11 Technické udaje

	CK150
Číso výrobku: 9103303095
Napajení: 12 V-
Kapacita:	115 m³/hod.
Přikon: 30 W
Přikon osvětlení: 5 W
Rozměry (ŠxVxH):	400 x 45 x 165 mm
Hmotnost: 1,9 kg
Kontrolní značka:	CE
