HASZNÁLATI ÚTMUTATÓ CK150 DOMETIC

Szerelési és használati útmutató 135

6 A páraelszívó beszerelése

A beszerelés helyére vonatkozó utasítások

6.2 A páraelszívó beszerelése

FIGYELEM!

A beszerelés és az üzembe helyezés előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalom

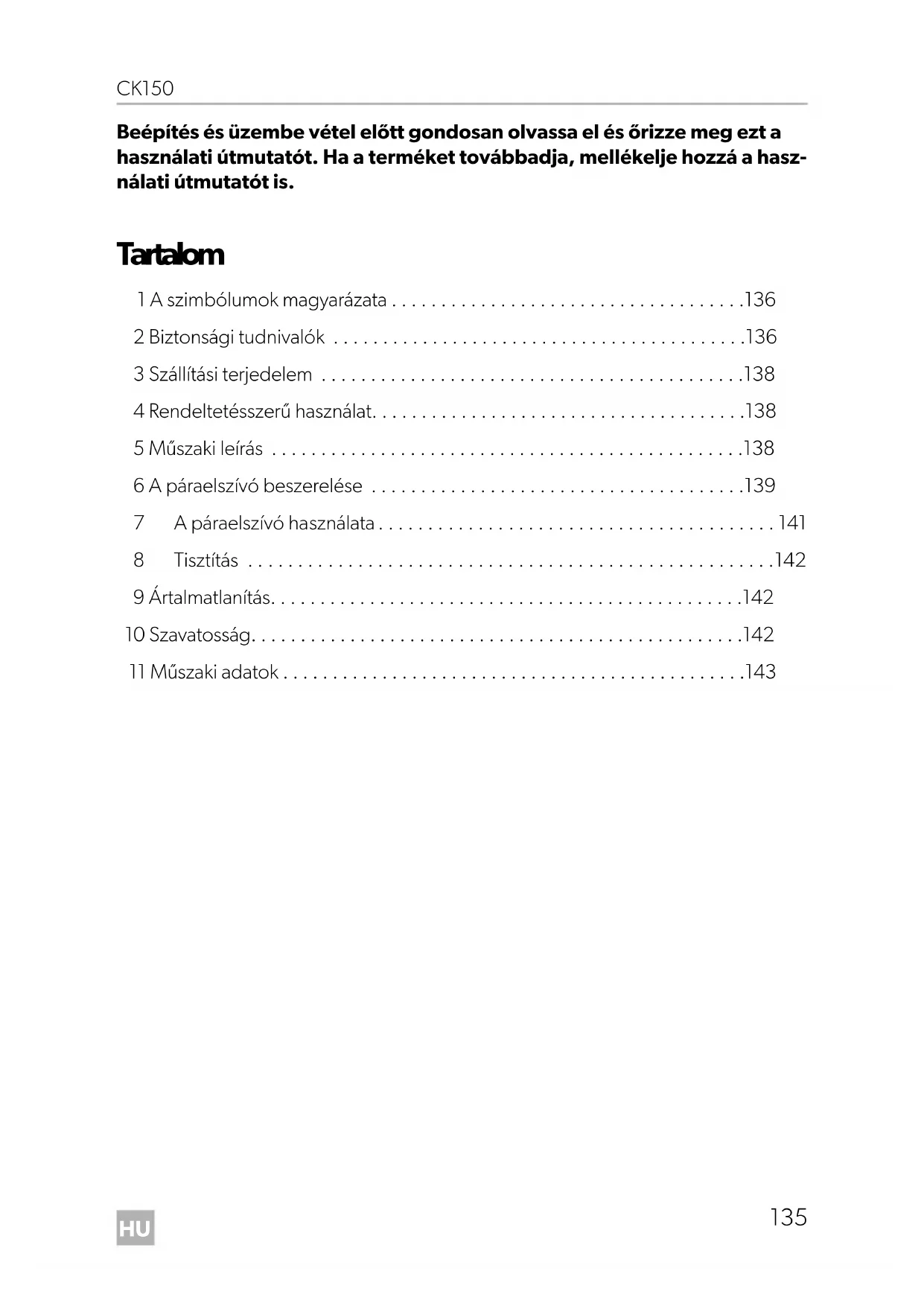

1 A szimbólumok magyarázata 136 2 Biztonsági tudnivalók 136 3 Szállítási terjedelem 138 4 Rendeltetésszerű használat 138 5 Műszaki leírás 138 6 A páraelszívó beszerelése 139 7 A páraelszívó használata 141 8 Tisztítás 142 9 Ártalmatlanítás 142 10 Szavatosság 142 11 Műszaki adatok 143

1 A szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozik, amely halált vagy súlyos sérülést okozhat, ha nem kerülik el.

VIGYÁZAT!

Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozik, amely könnyű vagy közepesen súlyos sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Felhívás olyan helyzetre, amely dologi kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS

A termék kezelésére vonatkozó kiegészítő információk.

2 Biztonsági tudnivalók

Vegye figyelembe a járműgyártó és a gépjármű-szakma által előírt biztonsági megjegyzéseket és előírásokat!

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

szerelési vagy csatlakozási hiba; a termék mechanikai behatások és helytelen csatlakozási feszültség miatti károsodása; a termék kifejezett gyártói engedély nélküli módosítása; az útmutatóban leírt céloktól eltérő felhasználás.

Elektromos készülékek használata előtt vegye figyelembe az alábbi alapvető biztonsági intézkedéseket az alábbi veszélyek elleni védelem érdekében:

• áramütés, tűzveszély, sérülések.

2.1 A készülék kezelése

FIGYELMEZTETÉS!

• A páraelszívó szerelését és javításait csak a kapcsolódó veszélyeket, illetve a vonatkozó előírásokat ismerő szakemberek végezhetik.
• A szakszerűtlen javítások jelentős veszélyeket okozhatnak. Javítás esetén forduljon az illetékes szervizhez (a címek a hátoldalon találhatók).
• Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudják biztonságosan használni, ezt a terméket nem használhatják felelős személy felügyelete vagy utasítása nélkül.
• A szerelési munkákat és az elektromos kábelezést minősített szakszemélyzet végezheti valamennyi érvényes előírás és szabvány betartása mellett.
• A falba vagy a mennyezetbe történő vágás vagy fúrás esetén ügyeljen arra, hogy elektromos vezetékek vagy nem látható készülékek ne sérüljenek meg.
• A tűzveszély csökkentése érdekében csak UL94-HB vagy magasabb osztályú csövek használhatók.
• A gázfőző lángja és a páraelszívó között legalább 50 cm távolságnak kell lennie.

VIGYÁZAT!

• A páraelszívót úgy kell biztonságosan beszerelni, hogy ne billenhessen el és ne eshessen le!
• A páraelszívót csak akkor üzemeltesse, ha a ház és a vezetékek sérülésmentesek.
• Ügyeljen arra, hogy a levegő távozásának tartományában ne legyenek éghető tárgyak tárolva, illetve felszerelve. A távolság legalább 50 cm legyen.
• Ne nyúljon a levegő távozási nyílásába és ne nyújtson idegen tárgyakat a készülékbe.

3 Szállítási terjedelem

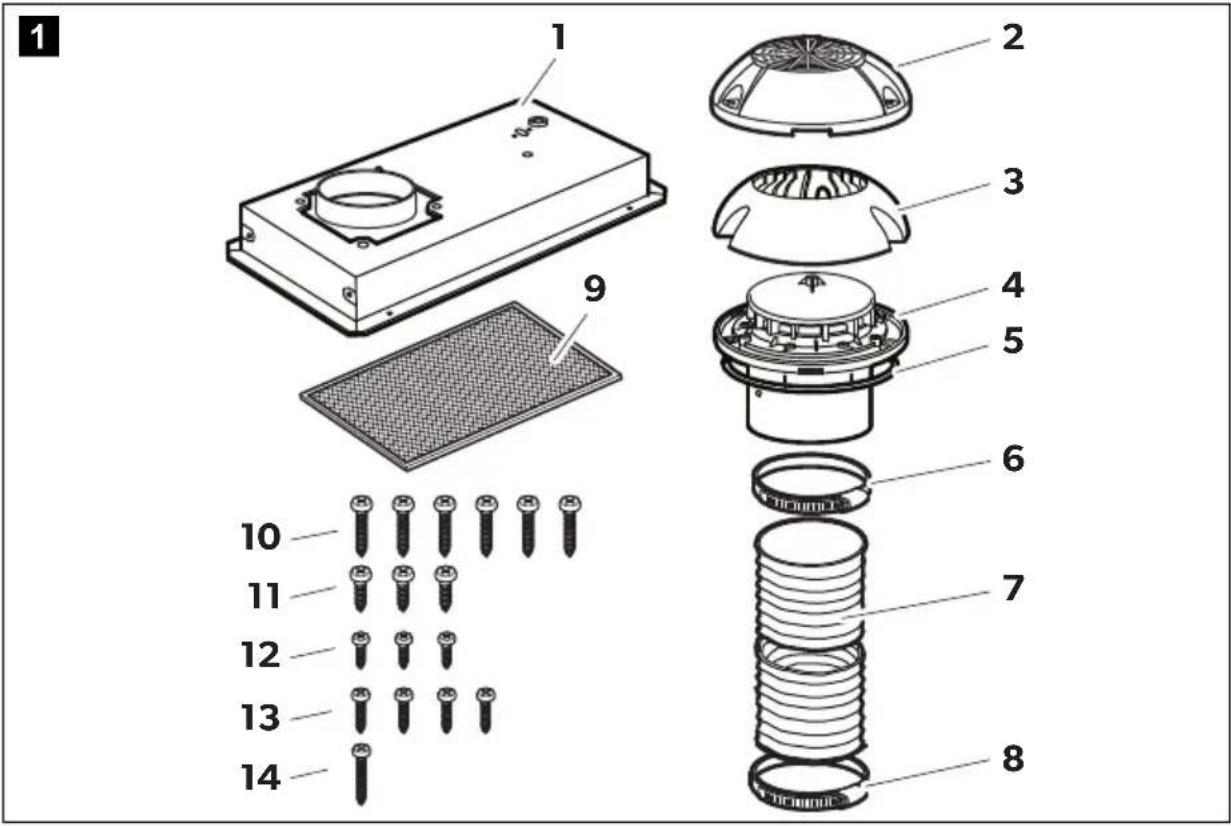

Tétel (1.ábra, Mennyiség Leirás 3. oldal)
1 1 Páraelszívó
2 1 Fedősapka
3 1 Tetőfedél
4 1 Ventilató
5 1 Gomitőmítés
6 1 Tömlőbilincs
7 1 Csővezeték
8 1 Tömlőbilincs
9	1	S	z	ü	r
10	6	Csavarok, 4,2 x 25
11	3	Csavarok, 4,2 x 13
12	3	Csavarok, 3,5 x 9,5
13	4	Csavarok, 3,5 x 13
14	1 Csavar, 3,5 x 25

4 Rendeltetésszerű használat

A CK150 típusú páraelszívó lakókocsikban, lakóautókban és hajókon való beszerelésre alkalmas.

5 Műszaki adatok

A CK150 típusú páraelszívó eltávolítja a főzés során keletkező szagokat és gőzt. A készülék levehető és mosható szűrővel, egy beépített lámpával és egy ventilátorral rendelkezik. A készülék hajlítható csővezetéken keresztül van összekötve a beltérrel, és az időjárástűrő zárósapkának köszönhetően a lakókocsi tetejére szerelhető.

5.1 Kezelőelemek

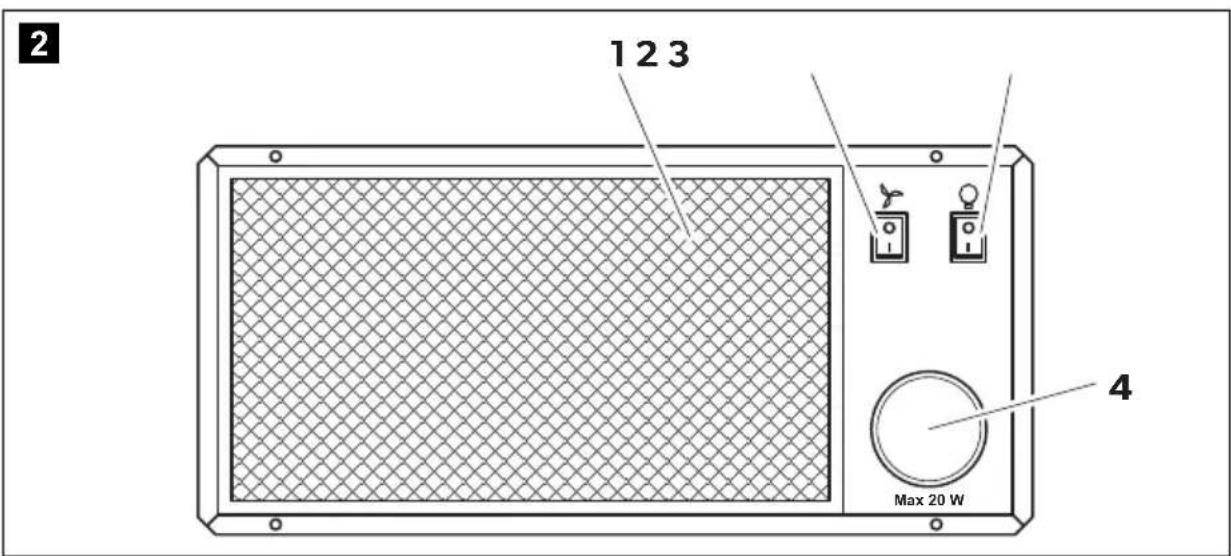

Tétel (2.®, abra, Leirás 3. oldal)
1	S	z	ú	r	ó
2	Ventilatórkapcsoló, be / ki
3	Világításkapcsoló, be / ki
4	L	á	m	p	a

6 A páraelszívó beszerelése

Megjegyzések a szerelési helyhez

A páraelszívót célszerű a főzési hely fölött elhelyezni, és lehetőleg egy faliszekrénybe beszerelni. A gázfőző lángja és a páraelszívó között legalább 50 cm távolságnak kell lennie.

A ventilátort a tetőn lehetőleg sima felületen szerelje fel. Ferde alapra történő elhelyezés esetén a tetőfedelet úgy kell elfordítani, hogy a három vízelvezető nyílás egyike a lefolyás felé irányuljon. Álló motor esetén a dőlésszög 20°-os mértékig nem befolyásolja a ventilátor teljesítményét.

6.1 A ventilátor beszerelése

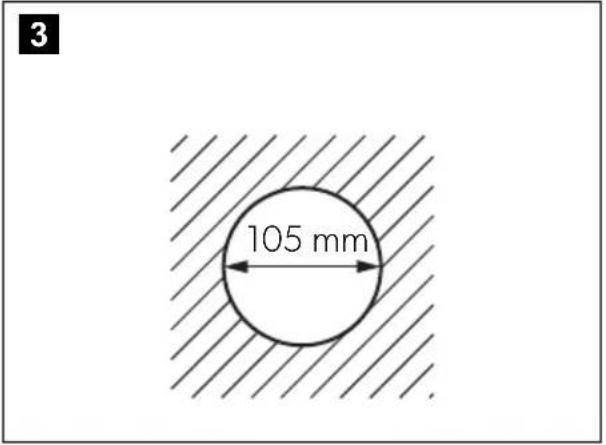

Válasszon ki a tetőn egy megfelelő szerelési helyet a tetőszellőző számára. Jelölje be a 105 mm-es nyílás helyét és méretét a tetőn (3. ábra, 4. oldal). Fúrja elő, majd vágja ki a nyílást a tetőn óvatosan szúrófűrész vagy hasonló eszköz segítségével. Helyezze a ventilátort a nyílásra, és jelölje be a hat csavarfuratot.

Hordjon fel tartósan rugalmas tömítőanyagból álló vékony gyűrűt az egyes lyukak köré. Helyezze a gumitömítést (5. ábra 4, 4. oldal) a ventilátor alsó oldalán lévő résbe.

MEGJEGYZÉS

Húzza meg a rögzítőcsavarokat úgy, hogy a gumitömítés mindenhol felfeküdjön a tetőn.

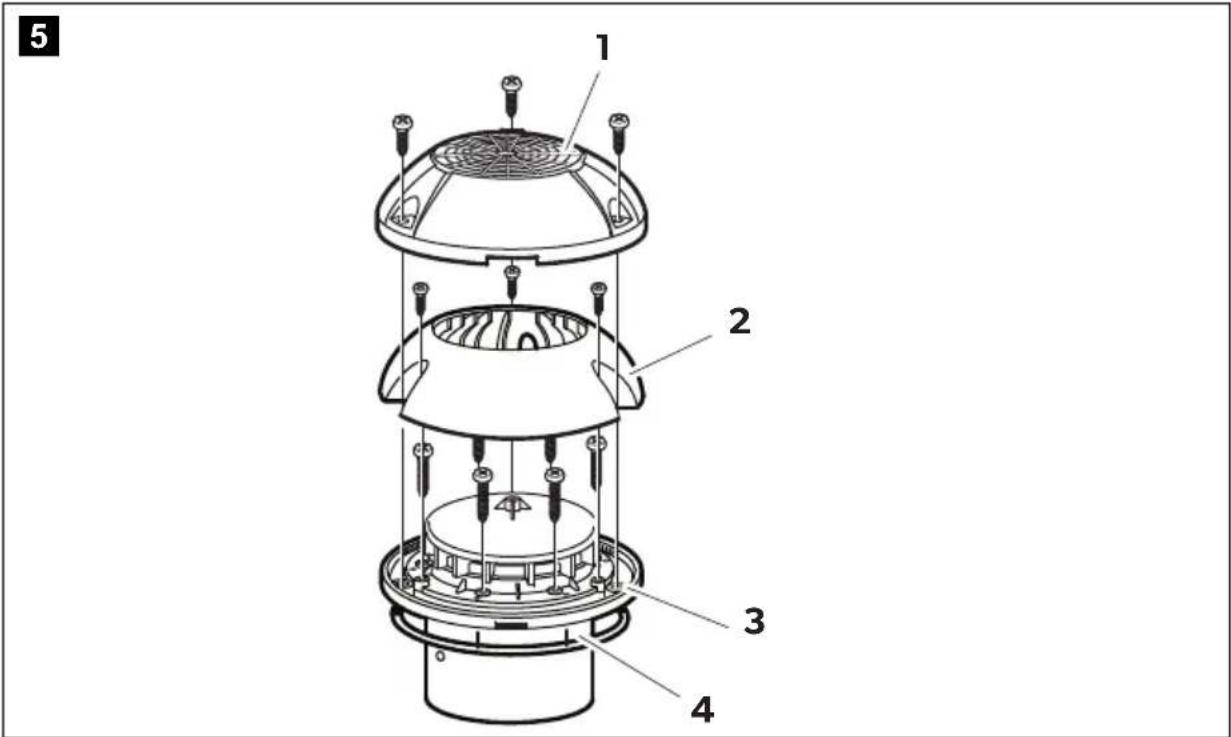

Rögzítse a ventilátort (5. ábra 3, 4. oldal) a mellékelt hat csavarral (4,2 × 25). Rögzítse a tetőfedelet (5. ábra 2, 4. oldal) a mellékelt három csavarral (3,5 × 9,5). Rögzítse a fedősapkát (5. ábra 1, 4. oldal) a mellékelt három csavarral (4,2 × 13).

6.2 A páraelszívó beszerelése

FIGYELMEZTETÉS!

• A páraelszívót lehetőleg a főzési hely fölött helyezze el, és építse be egy faliszekrénybe.
• A gázfőző lángja és a páraelszívó között legalább 50 cm távolságnak kell lennie.

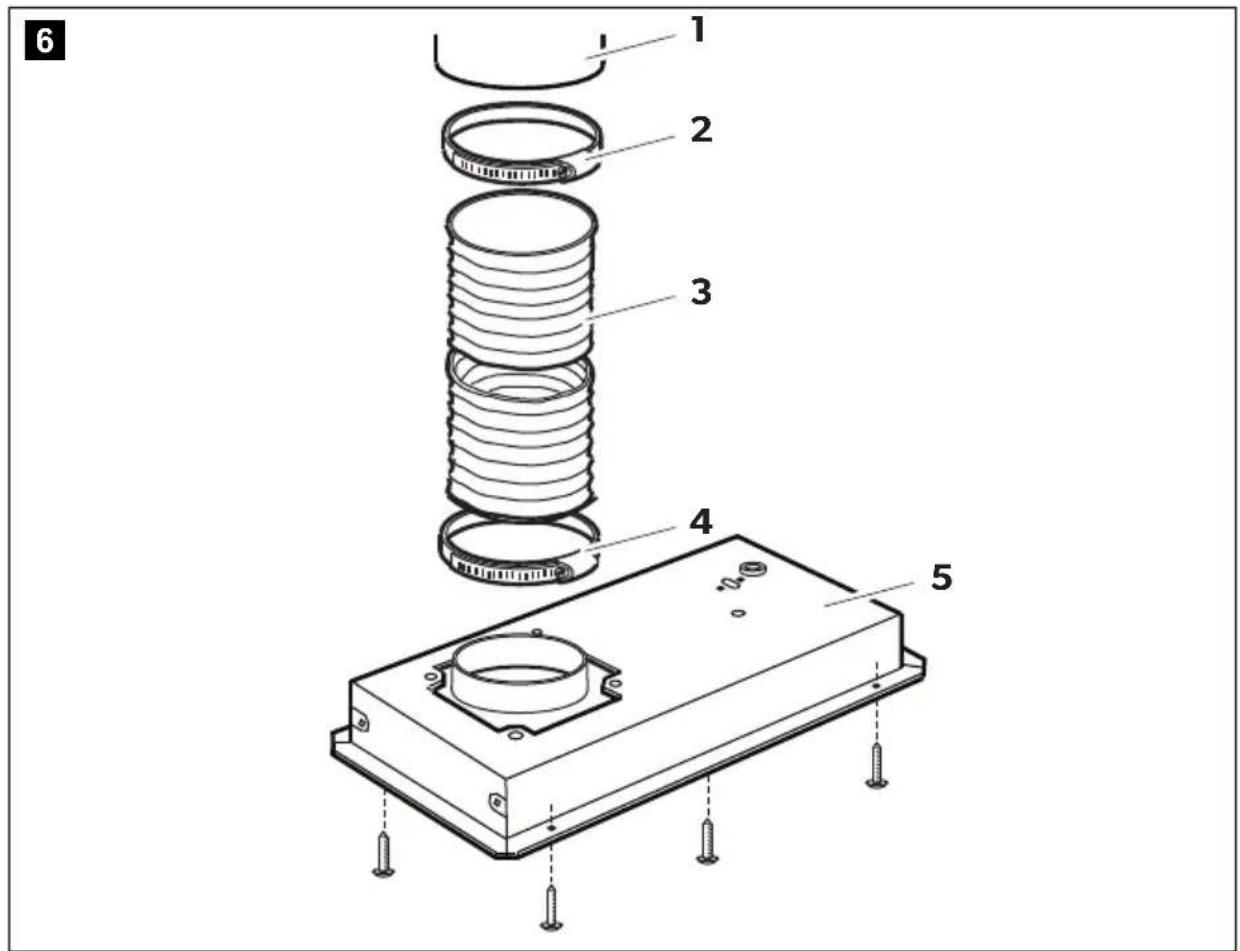

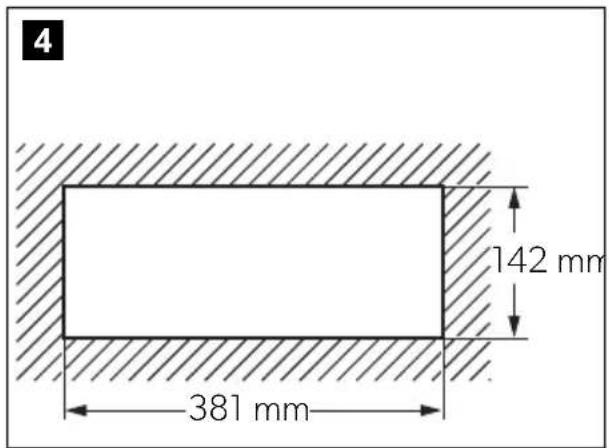

Válasszon ki a páraelszívó számára a belső térben egy alkalmas szerelési helyet. Jelölje be a 381 × 142 mm-es kivágás helyét és méretét a faliszekrény alsó részén (4. ábra, 4. oldal). Gondosan fúrja elő, majd vágja ki a nyílást szúrófűrész vagy hasonló eszköz segítségével. Helyezze be a páraelszívót alulról a szekrénybe, és rögzítse azt a négy mellékelt csavarral (3,5 × 13) (6. ábra, 5. oldal). Rögzítse a tömlőt (6. ábra 3, 4. oldal) a páraelszívón (6. ábra 5, 4. oldal) és a ventilátoron (6. ábra 1, 4. oldal) a tömlőbilincsekkel (6. ábra 2 és 4, 4. oldal). Helyezze be a szűrőt (2. ábra 1, 3. oldal) a páraelszívóba.

6.3 A páraelszívó elektromos csatlakoztatása

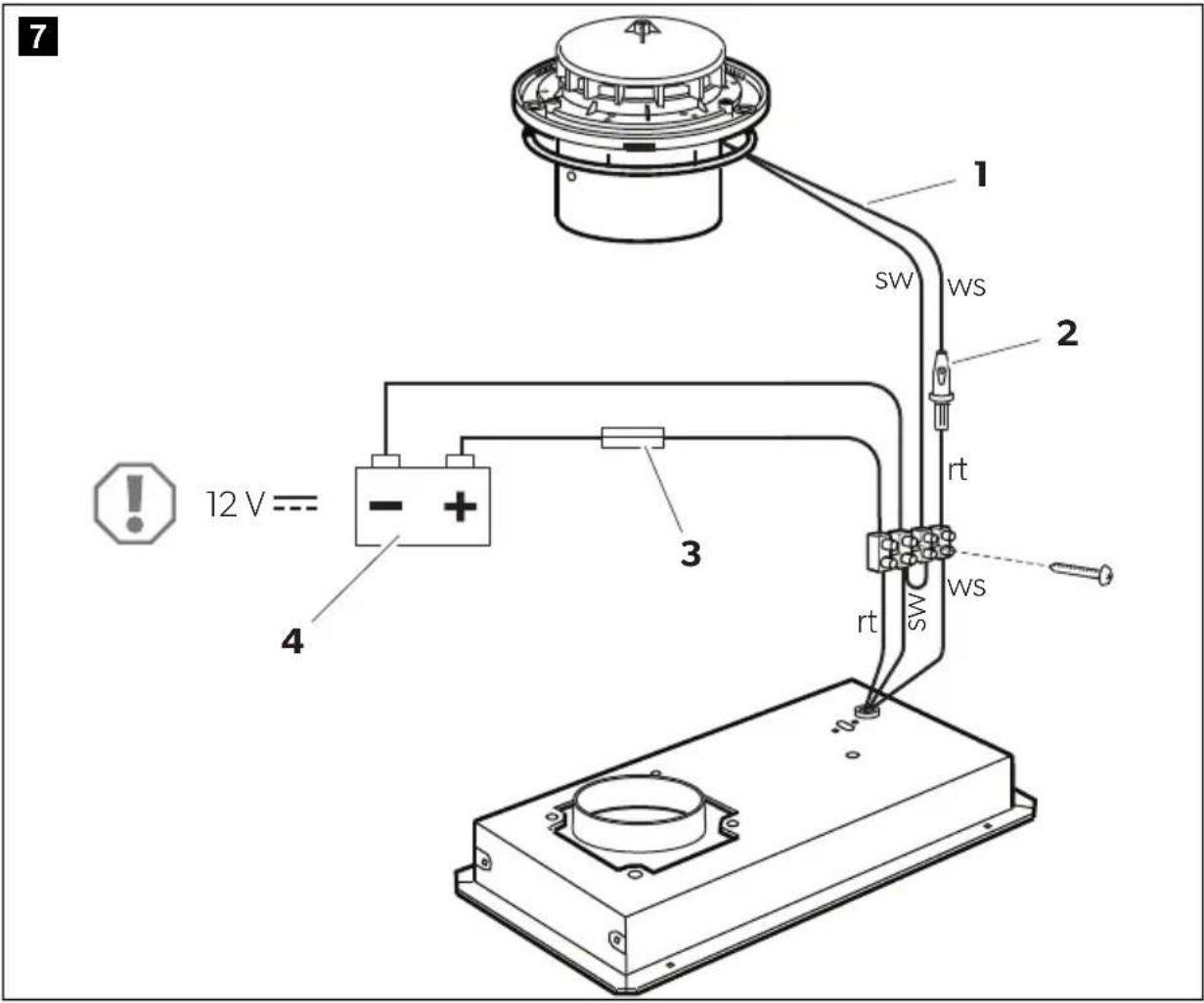

Csatlakoztassa a ventilátort az akkumulátorhoz, lásd 7. ábra, 6. oldal.

Jelmagyarázat

Tetele (7. ábra, 6. oldal) 1 Ventilátor 2,3 Biztosítéktartó Biztosítékokkal, 4A T (5x20mm) 4 Akkumulátor (12V = -) sw Fekete ws Fehér rt Piros

7 A páraelszívó használata

A páraelszívó be- és kikapcsolása

Kapcsolja be és ki a páraelszívót a kapcsolóval „r" (2. ábra 2, 3. oldal).

A világítás be- és kikapcsolása

Kapcsolja be és ki a világítást a kapcsolóval „Q“ (2. ábra 3, 3. oldal).

8 Tisztítás

MEGJEGYZÉS

A páraelszívó szűrőjét rendszeresen tisztítani kell, mivel abban zsír halmozódik fel. A tisztítás gyakorisága attól függ, hogy milyen gyakoriak a főzések és milyen gyakran kerül sor a páraelszívó bekapcsolására. Csak akkor tisztítsa meg a szűrőt, ha a páraelszívó teljesítménye már észrevehetően csökkent.

FIGYELEM! Károsodás veszélye

Ne használjon éles vagy éles eszközöket vagy tisztítószereket a tisztításhoz, mivel azok a termék sérülését okozhatják.

Alkalmanként tisztítsa meg a terméket nedves ruhával. Távolítsa el a szűrőt és tisztítsa meg meleg vízzel és szintetikus tisztítószerrel (például mosogatószerrel).

9 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőnél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (lásd a hatodik oldalon), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

11 Műszaki adatok

	CK150
Cikkszám: 9103303095
Kapocsfeszült ség: 12 V---
Kapacités:	115 m³/h
Teljesítményfelvétel: 30 W
Teljesítményfelvétel világítás: 5 W
Mérétek (sz x m x h):	400 x 45 x 165 mm
Tömeg: 1,9 kg
Ellenorztőjel:	CE Z
