Roadmate 230 - Forno micro-ondas DOMETIC - Manual de utilização gratuito

Tipo de produto	Forno micro-ondas
Marca	Dometic
Modelo	Roadmate 230
Potência absorvida	230 V~, 50 Hz
Potência de saída	600 W
Frequência de funcionamento	2450 MHz
Dimensões externas (A x L x P)	271 x 457 x 360 mm
Dimensões internas (A x L x P)	210 x 315 x 329 mm
Capacidade	Cerca de 21 litros
Alimentação	Requer um inversor Dometic SinePower MSI924M (ref. 9102600099)
Função de cozimento	Micro-ondas com níveis de potência 600 W, 500 W, 400 W
Função de descongelamento	Descongelamento por peso (100 g, 150 g, 200 g, 300 g, 400 g)
Temporizador	Até 15 minutos para 600/500 W, 30 minutos para 400 W
Segurança infantil	Presente, ajustável através da tecla STOP/CLEAR
Travamento da porta	Sim
Aterramento	Obrigatório (condutor de proteção)
Tipo de comando	Painel tátil com teclas numéricas e teclas POWER, DEFROST, START, STOP/CLEAR
Display	Digital
Acessórios fornecidos	Prato giratório de vidro, suporte do prato
Compatibilidade	Uso em motorhome ou barco com inversor adequado
Manutenção	Limpeza interna com pano úmido, limpeza do vidro, eliminação de odores com limão
Garantia	Conforme condições do fabricante (ver manual)

Perguntas frequentes - Roadmate 230 DOMETIC

Como iniciar o cozimento?

Coloque os alimentos no forno e feche a porta. Pressione POWER para selecionar a potência (600 W, 500 W, 400 W). Use as teclas numéricas para inserir o tempo de cozimento e pressione START.

Como descongelar alimentos?

Coloque os alimentos no forno e feche a porta. Pressione várias vezes DEFROST para selecionar o peso (100 g, 150 g, 200 g, 300 g, 400 g). Em seguida, pressione START para iniciar o descongelamento.

Quais recipientes posso usar?

Use recipientes de vidro resistente ao calor, cerâmica adequada, plástico compatível com micro-ondas ou papel toalha. Evite metal, alumínio e recipientes de papel reciclado.

O que fazer se o aparelho não funcionar?

Verifique se o aparelho está corretamente conectado e se o inversor está ligado. Certifique-se de que nenhum fusível está queimado. Verifique o fechamento da porta: o travamento deve estar correto para que as micro-ondas funcionem.

Como limpar o interior do micro-ondas?

Desconecte o aparelho. Limpe o interior com um pano úmido e um limpador suave, se necessário. Não use produtos abrasivos. Para eliminar odores, coloque uma xícara de água com limão e aqueça por 5 minutos.

Posso usar o aparelho sem inversor?

Não, o aparelho requer um inversor Dometic SinePower MSI924M (ref. 9102600099) para funcionar. Conecte o cabo de alimentação à saída de 230 V do inversor e ligue o inversor.

Como ajustar o relógio?

O manual não menciona um ajuste de relógio explícito. O display mostra o tempo de cozimento, não a hora. Se desejar um temporizador, use as teclas numéricas para inserir o tempo.

Como ativar a segurança infantil?

A segurança infantil é ajustada através da tecla STOP/CLEAR (veja o painel de controle). O manual indica que esta tecla também permite ajustar a segurança infantil, mas não detalha o procedimento. Consulte o manual completo.

O que fazer se aparecer fumaça?

Pare imediatamente o aparelho e desconecte-o. Deixe a porta fechada para sufocar possíveis chamas. Não abra a porta até ter certeza de que o fogo está apagado.

Como eliminar maus odores?

Coloque uma xícara de água com um pouco de suco de limão ou uma casca em um recipiente fundo compatível com micro-ondas. Aqueça em potência máxima por 5 minutos. Em seguida, limpe o interior com um pano macio e seco.

MANUAL DE UTILIZADOR Roadmate 230 DOMETIC

Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.

Índice

1 Explicação dos símbolos 137 2 Indicações de segurança 137 3 Informações acerca da ligação à terra 140 4 Instalação 141 5 Designação das peças 142 6 Painel de controlo 143 7 Cozedura dos alimentos 143 8 Informações acerca da loiça para cozinhar 144 9 Configurar o regulador do micro-ondas 145 10 Interferências de rádio 146 11 Limpeza e manutenção 147 12 Eliminar falhas 148 13 Garantia 148 14 Eliminação 149 15 Dados técnicos 149

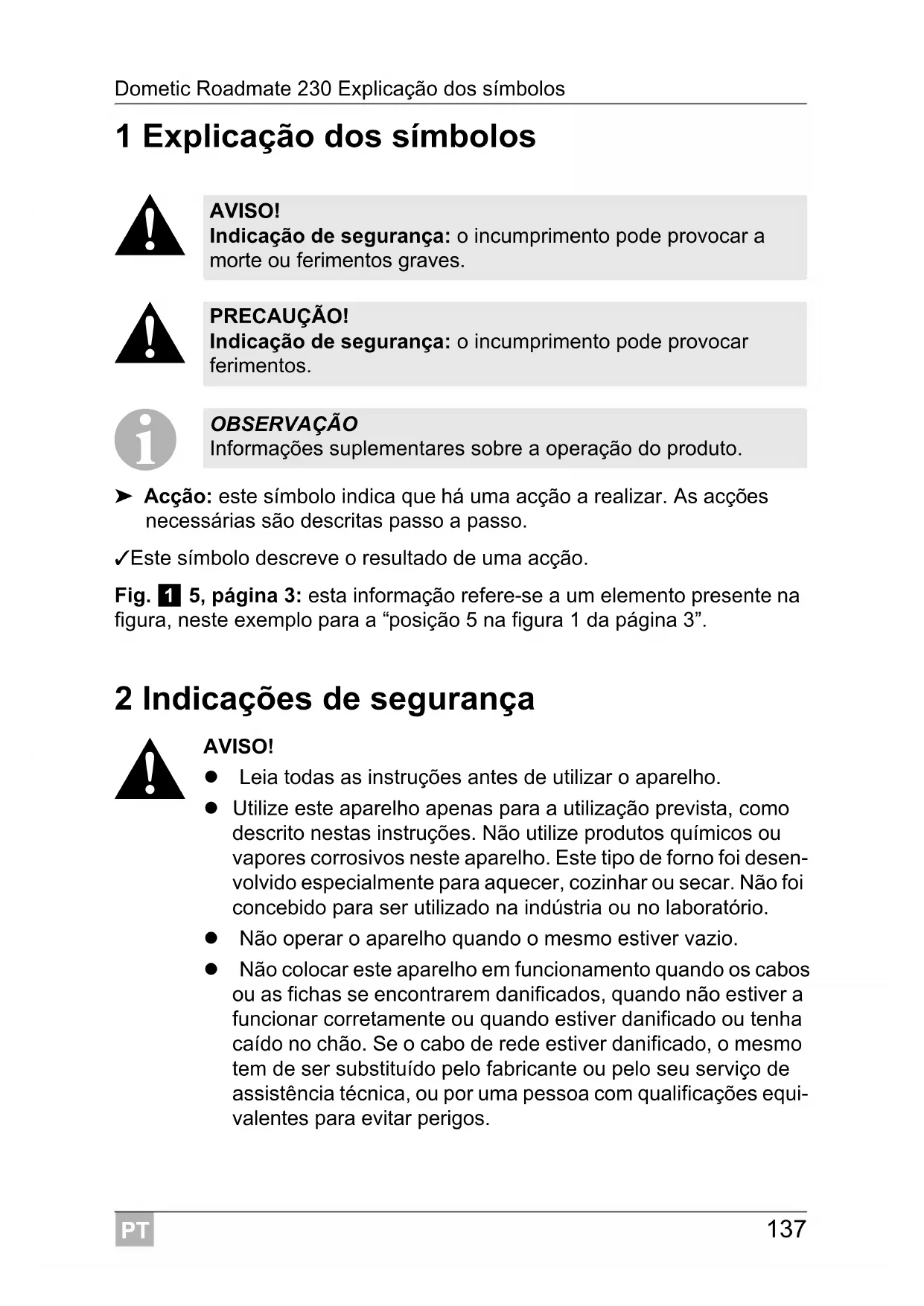

1 Explicação dos símbolos

AVISO!

Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: o incumprimento pode provocar ferimentos.

OBSERVAÇÃO

Informações suplementares sobre a operação do produto.

▸ Ação: este símbolo indica que há uma ação a realizar. As ações necessárias são descritas passo a passo.

✓ Este símbolo descreve o resultado de uma ação.

Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo, a posição 5 na figura 1 da página 3.

2 Indicações de segurança

AVISO!

• Leia todas as instruções antes de utilizar o aparelho.
• Utilize este aparelho apenas para a utilização prevista, como descrito nestas instruções. Não utilize produtos químicos ou vapores corrosivos neste aparelho. Este tipo de forno foi desenvolvido especialmente para aquecer, cozinhar ou secar. Não foi concebido para ser utilizado na indústria ou em laboratório.
• Não opere o aparelho quando o mesmo estiver vazio.
• Não coloque este aparelho em funcionamento quando os cabos ou as fichas estiverem danificados, quando não estiver a funcionar corretamente ou quando estiver danificado ou tiver caído no chão. Se o cabo de rede estiver danificado, o mesmo tem de ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, ou por uma pessoa com qualificações equivalentes, para evitar perigos.
• As crianças apenas podem usar o aparelho sem supervisão se tiverem recebido instruções suficientes, de modo a que a criança seja capaz de usar o aparelho de uma forma segura e entenda os perigos de uma utilização incorreta.
• Para reduzir o perigo de incêndio no espaço de cozedura:
• Ao aquecer alimentos em recipientes de plástico ou de papel, verifique o aparelho de micro-ondas em relação a uma possível ignição.
• Retire os fios dos sacos de papel ou de plástico antes de os colocar no aparelho de micro-ondas.
• Em caso de formação de fumo, desligue o aparelho ou retire a ficha de rede da tomada. Mantenha a porta fechada para abafar eventuais chamas.
• Não utilize o espaço interior para fins de armazenamento. Não deixe produtos de papel, utensílios de cozinha ou alimentos dentro do aparelho de micro-ondas se não estiver a utilizar o mesmo.
• Os gêneros alimentícios líquidos ou outro tipo de alimentos não podem ser aquecidos em recipientes fechados, uma vez que pode explodir.
• O aquecimento de bebidas pode provocar uma repentina fervura eruptiva retardada, pelo que é necessário manusear o recipiente com cuidado.
• No aparelho de micro-ondas não devem ser assados alimentos. O óleo quente pode danificar algumas peças do forno e utensílios e provocar até queimaduras na pele.
• Ovos com casca e ovos demasiado cozidos não devem ser aquecidos no aparelho de micro-ondas, uma vez que também podem explodir antes do aquecimento.
• Antes do aquecimento, pique os alimentos com casca dura como as batatas, abóboras inteiras, maçãs e castanhas.
• O conteúdo de biberões e copos de bebés deverá ser mexido ou agitado e, antes de ser consumido, deve ser verificada a temperatura para evitar queimaduras.
• Os utensílios de cozinha podem ficar quentes, uma vez que é transferido calor a partir dos alimentos aquecidos. Podem ser necessárias pegas para a utilização.
• Os talheres devem ser verificados quanto à sua aptidão de serem utilizados no aparelho de micro-ondas.
• Para pessoas sem qualificação, torna-se perigoso proceder a trabalhos de assistência técnica ou de reparação, incluindo a remoção de coberturas, uma vez que estas garantem uma proteção contra a exposição a radiações através da energia do micro-ondas.
• Este aparelho pertence ao grupo B dos aparelhos ICM. A este grupo pertencem todos os aparelhos ICM (para a indústria, ciência e medicina), especialmente quando é produzida energia de alta frequência em forma de radiação eletromagnética. Os aparelhos da classe B são adequados para a utilização em ambiente doméstico e em empresas que estejam conectadas diretamente a uma rede de baixa tensão.
• Este aparelho não foi previsto para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento, desde que não tenha sido efetuada uma supervisão adequada ou tenham sido dadas instruções detalhadas acerca da utilização do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

PRECAUÇÃO!

• Não utilize o aparelho de micro-ondas com a porta aberta, uma vez que isso pode provocar efeitos nocivos causados pelas micro-ondas. Os dispositivos de proteção não podem ser suprimidos ou manipulados.
• Não podem ser colocados objetos entre a superfície frontal do micro-ondas e a porta, nem acumular-se resíduos de produtos de limpeza sobre as superfícies de vedação.
• Não coloque o aparelho em funcionamento se este estiver danificado. É particularmente importante que a porta do micro-ondas feche corretamente e que não existam danos – na porta (empenada), – nas dobradiças e bloqueios (partidos ou soltos), – nas juntas da porta e nas superfícies de vedação.
• O aparelho de micro-ondas só pode ser reparado por técnicos qualificados.

3 Informações acerca da ligação à terra

AVISO! Perigo de morte devido a choque elétrico!

O manuseamento incorreto da ficha de ligação à terra pode causar um choque elétrico e provocar ferimentos graves ou mortais.

OBSERVAÇÃO

• Se tiver perguntas ou questões acerca da ligação à terra ou sobre a conexão elétrica, entre em contacto com um eletricista qualificado ou com uma pessoa do serviço de assistência técnica.
• Nem o fabricante nem o comerciante assume a responsabilidade por danos no aparelho de micro-ondas ou por ferimentos provocados por conexões erradas.

Este aparelho tem de ser ligado à terra. O aparelho de micro-ondas está equipado com um cabo com condutor de proteção e uma ficha de terra. No caso de um curto-circuito elétrico, a ligação à terra reduz o risco de choque elétrico através da derivação da corrente elétrica. A alta tensão é perigosa e pode provocar um incêndio ou um outro dano no aparelho de micro-ondas.

Os fios no cabo estão codificados da seguinte forma:

• Verde e amarelo = CONDUTOR DE PROTEÇÃO
• Azul = CONDUTOR NULO
• Castanho = FASE

4 INSTALAÇÃO

OBSERVAÇÃO

• Para poder colocar o aparelho de micro-ondas em funcionamento, primeiramente é necessário estabelecer a alimentação elétrica através do conversor Dometic SinePower MSI924M (n.° art. 9102600099) (ver também o manual de instruções do conversor).
• Adicionalmente, o aparelho de micro-ondas também pode ser ligado e desligado através do controlo remoto MCR9M (n.° art. 9102600098) (ver também o manual de instruções do controlo remoto).
• Certifique-se de que todos os materiais de embalagem são retirados da parte interior da porta.
• Verifique o aparelho de micro-ondas quanto a danos como, por exemplo, uma porta mal alinhada ou empenada, juntas da porta ou superfícies de vedação danificadas, dobradiças da porta partidas ou soltas, bloqueios e amolgadelas no interior ou na porta. Se detetar um dano, não coloque o aparelho de micro-ondas em funcionamento e entre em contacto com uma pessoa qualificada do serviço de assistência técnica.
• O aparelho de micro-ondas tem de ser colocado sobre uma superfície plana e estável de forma a poder manter o seu peso específico e os alimentos mais pesados possíveis.
• Não posicione o aparelho de micro-ondas perto de calor, humidade, humidade do ar elevada ou na proximidade de materiais inflamáveis.
• Para um funcionamento correto, o aparelho de micro-ondas necessita de uma entrada de ar suficiente. Mantenha uma distância de 20 cm por cima do aparelho de micro-ondas, 10 cm na parte posterior e 5 cm dos outros lados. Não cubra nem bloqueie as aberturas no aparelho. Os pés não podem ser retirados.
• Não utilize o aparelho sem o prato de vidro, os suportes de rodas e o veio na posição correta.
• Certifique-se de que o cabo de rede não está danificado e não esteja colocado por debaixo do aparelho de micro-ondas ou sobre uma superfície quente ou afiada.
• A tomada deve poder ser acedida facilmente, de forma a que, em caso de emergência, a ficha de 230 V possa ser retirada com facilidade.
• Não utilize o aparelho de micro-ondas ao ar livre.

▷ Conecte o cabo de conexão de 230 V à saída de 230 V do conversor. ▷ Ligue o conversor.

5 Designação das peças

N.° na

fig. 1, Explicação

página 3

1 Bloqueio da porta 2 Janela do micro-ondas 3 Base do espaço interior 4 Botão da porta 5 Painel de controlo

6 Painel de controlo

OBSERVAÇÃO

Ligue o aparelho de micro-ondas ligando o conversor ou prima a tecla "Push" no controlo remoto. Depois de premir a tecla "Push", o aparelho de micro-ondas encontra-se no modo de standby durante 30 segundos. Prima novamente a tecla "Push" para prolongar o modo de standby por mais 30 segundos.

fig. 2, página 3 Explicação

POWER Premir para selecionar o programa de cozedura.
DEFROST Premir para descongelar alimentos
DISPLAY Indica o tempo de cozedura, a potência e o tempo atual.
Teclas numéricas 10 sec/30 sec/1 min	Premir para selectionar o tempo de cozedura.
START Premir para selectionar o programa de cozedura ou de des-congelamento.
STOP/CLEAR Premir para parar o programa de cozedura ou de desconge-lamento. Deste modo también é configurada a segurarça contra crianças.

7 Cozedura dos alimentos

• Posicione cuidadosamente os alimentos. Coloque as partes mais grossas na parte de fora.
• Preste atenção ao tempo de cozedura. Efetue a cozedura durante o tempo indicado mais reduzido e aumente-o, se necessário. Os alimentos que estiverem demasiado tempo a cozer podem provocar fumo e incendiarem-se.
• Cubra os alimentos durante a cozedura. As coberturas evitam salpicos e garantem uma cozedura uniforme.
• Vire os alimentos como frangos ou hambúrgueres uma vez durante o processo de cozedura. Os alimentos grandes como assados têm de ser virados, pelo menos, uma vez.
• A partir do meio do tempo, posicione os alimentos como almôndegas, de cima para baixo e do meio para fora.

8 Informações acerca da louça para cozinhar

• O material ideal para um aparelho de micro-ondas é transparente para as micro-ondas poderem passar pelo mesmo e a energia poder penetrar através do recipiente e aquecer a comida.
• As micro-ondas não conseguem penetrar no metal, pelo que não deve ser utilizada louça em metal ou com rebordo metálico.
• Não utilize produtos de papel reciclado para a cozedura no aparelho de micro-ondas, uma vez que pode conter fragmentos de metal que, por sua vez, pode causar faíscas e/ou incêndios.
• A louça redonda/oval é mais adequada do que a quadrada ou retangular, uma vez que a comida nos cantos da louça pode aquecer excessivamente.
• Podem ser utilizadas tiras estreitas de película de alumínio para evitar uma cozedura excessiva nas áreas deixadas livres. Não utilize demasiada película de alumínio e mantenha uma distância de 2,5 cm entre a película e a parede do espaço interior.

A lista seguinte serve como diretiva para louça adequada:

Louça para cozinhar Adequada para micro-ondas

Vidro resistente ao calor Sim

Vidro não resistente ao calor Não

Cerâmica resistente ao calor Sim

Louça em plástico adequada para micro-ondas Sim

Papel de cozinha Sim

Taças de metal Não

Estruturas de metal Não

Se o aparelho estiver conectado, o visor exibe um "0" e o aparelho emite um sinal sonoro.

Durante o programa de cozedura ou de descongelamento, prima STOP/CLEAR para parar o programa. Prima START para continuar ou prima STOP/CLEAR novamente para repor o programa. O fim do programa é indicado através de um sinal sonoro que se repete a cada minuto até que uma tecla seja premida ou a porta aberta.

9.1 Cozer

OBSERVAÇÃO

Ao selecionar os níveis "600 W" ou "500 W", o tempo de cozedura máximo que pode ser configurado é de 15 minutos. Ao selecionar o nível de potência "400 W", o tempo de cozedura máximo que pode ser configurado é de 30 minutos.

Coloque a comida no aparelho de micro-ondas e feche a porta. Prima POWER para selecionar a potência pretendida (600W → 500W → 400W). Prima as teclas numéricas pré-configuradas para introduzir o tempo de cozedura pretendido. Prima a tecla START.

9.2 Descongelar

Coloque a comida no aparelho de micro-ondas e feche a porta. Prima a tecla DEFROST para selecionar o peso correto da comida:

Premir a tecla DEFROST Weight

Uma vez 100 g

Duas vezes 150 g

Três vezes 200 g

Quatro vezes 300 g

Cinco vezes 400g

10 Interferências de rádio

O funcionamento do aparelho de micro-ondas pode causar interferências no seu rádio, aparelho de TV ou em aparelhos semelhantes.

Em caso de interferências, as mesmas podem ser reduzidas ou eliminadas através das seguintes medidas:

Limpe a porta e a superfície de vedação do aparelho de micro-ondas. Direcione novamente a antena recetora do rádio ou da televisão. Altere a localização do aparelho de micro-ondas em relação ao recetor. Afaste o aparelho de micro-ondas do recetor.

11 Limpeza e manutenção

• Antes de limpar o aparelho, desligue-o e retire a ficha da tomada.
• Mantenha o espaço interior do aparelho de micro-ondas limpo. Se a comida salpicada ou os líquidos derramados aderirem às paredes do aparelho de micro-ondas, limpe-os com um pano humedecido. Se o aparelho de micro-ondas estiver muito sujo, utilize um produto de limpeza suave. Evite a utilização de sprays e outros produtos de limpeza abrasivos, uma vez que os mesmos podem provocar manchas, riscos ou superfícies baças na porta.
• As superfícies exteriores devem ser limpas com um pano humedecido. Para evitar danos nas peças de funcionamento no interior do aparelho de micro-ondas, a água não pode penetrar diretamente nas aberturas de ventilação.
• Lave regularmente a porta e a janela nos lados e as juntas da porta e as partes limítrofes com um pano humedecido, de forma a retirar a sujidade ou os salpicos. Não utilize quaisquer agentes de limpeza abrasivos.
• Não deixe que o painel de controlo fique molhado. Limpe-o com um pano macio e humedecido. Deixe a porta aberta para não ligar acidentalmente o aparelho de micro-ondas.
• Se houver acumulação de sujidade dentro ou na superfície exterior da porta, seque-a com um pano macio. Isto pode ocorrer no caso do aparelho de micro-ondas ser colocado a funcionar em condições de sujidade elevadas, isto representa uma situação normal.
• De vez em quando, é necessário retirar o prato de vidro para limpar o mesmo. Lave o prato de vidro com água quente e sabão ou na máquina de lavar louça.
• A base do micro-ondas deve ser regularmente limpa de forma a evitar um ruído excessivo. Limpe a parte inferior do aparelho de micro-ondas com um produto de limpeza suave.
• Os odores dentro do aparelho de micro-ondas podem ser eliminados com uma chávena de água com sumo e casca de limão. Deite esta mistura num recipiente adequado para micro-ondas e ligue o aparelho de micro-ondas durante 5 minutos. Seque bem a base do micro-ondas com um pano macio.
• Se necessário, entre em contacto com um revendedor autorizado para substituir a lâmpada do micro-ondas.
• O aparelho de micro-ondas deve ser regularmente limpo e todos os restos de alimentos removidos. Se o aparelho não for mantido sempre limpo, isso pode prejudicar a superfície, o que terá consequências negativas sobre o tempo de vida útil do aparelho.

12 Eliminar falhas

Fault Remedy
O aparelho de micro-ondas não funciona.	Certifique-se de que o aparelho de micro-ondas está correta-mente connectado. Se não estiver corretamente connectado, retire a ficha da tomada, aguarde 10 segundos e ligue o apa-ralho de micro-ondas corretemente.
	Verifique se algofusivel está queimado ou se algofumunj- tor disparou. Se os mesmos estiverem a functiorar correta-mente, teste a tomada com um及其他 aparvelo.
	Certifique-se de que o panei de commando está corretoamente programado e o temporizador corretemente configurado.
	Verifique se a porta está corretoamente fechada através do bloqueio da porta. Caso contrário, as micro-ondas não pene-tram no esgo interior.

13 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos:

• uma cópia da factura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

14 Eliminação

Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

15 Dados técnicos

	Dometic Roadmate 230
Consumo: 230 V~, 50 Hz
Potência desaidade: 600 W
Frequência defunçãoamento: 2450 MHz
Dimensõesexteriores A x L x P:	271 × 457 × 360 mm
Dimensõesdo espaço interior A x L x P:	210 × 315 × 329 mm
Volume:	20
Peso:	aprox.12,9

3 Informações de aterramento

7 Cozinhar alimentos
