Tipo di prodotto	Forno a microonde
Marca	Dometic
Modello	Roadmate 230
Potenza assorbita	230 V~, 50 Hz
Potenza in uscita	600 W
Frequenza di funzionamento	2450 MHz
Dimensioni esterne (A x L x P)	271 x 457 x 360 mm
Dimensioni interne (A x L x P)	210 x 315 x 329 mm
Capacità	Circa 21 litri
Alimentazione	Richiede un inverter Dometic SinePower MSI924M (rif. 9102600099)
Funzione di cottura	Microonde con livelli di potenza 600 W, 500 W, 400 W
Funzione di scongelamento	Scongelamento per peso (100 g, 150 g, 200 g, 300 g, 400 g)
Timer	Fino a 15 minuti per 600/500 W, 30 minuti per 400 W
Sicurezza bambini	Presente, regolabile tramite il tasto STOP/CLEAR
Blocco porta	Sì
Messa a terra	Obbligatoria (conduttore di protezione)
Tipo di comando	Pannello touch con tasti numerici e tasti POWER, DEFROST, START, STOP/CLEAR
Display	Digitale
Accessori forniti	Piatto girevole in vetro, supporto per piatto
Compatibilità	Utilizzo in camper o barca con inverter adatto
Manutenzione	Pulizia interna con panno umido, pulizia del vetro, eliminazione degli odori con limone
Garanzia	Secondo le condizioni del produttore (vedere il manuale)

Domande frequenti - Roadmate 230 DOMETIC

Come avviare la cottura?

Posizionare gli alimenti nel forno e chiudere lo sportello. Premere POWER per selezionare la potenza (600 W, 500 W, 400 W). Usare i tasti numerici per inserire il tempo di cottura, quindi premere START.

Come scongelare gli alimenti?

Posizionare gli alimenti nel forno e chiudere lo sportello. Premere più volte DEFROST per selezionare il peso (100 g, 150 g, 200 g, 300 g, 400 g). Premere quindi START per avviare lo scongelamento.

Quali contenitori posso usare?

Usare contenitori in vetro resistente al calore, ceramica adatta, plastica compatibile con microonde o carta assorbente. Evitare metallo, alluminio e contenitori in carta riciclata.

Cosa fare se l'apparecchio non funziona?

Verificare che l'apparecchio sia correttamente collegato e che l'inverter sia acceso. Assicurarsi che nessun fusibile sia bruciato. Controllare la chiusura dello sportello: il blocco deve essere corretto affinché le microonde funzionino.

Come pulire l'interno del microonde?

Scollegare l'apparecchio. Pulire l'interno con un panno umido e un detergente delicato se necessario. Non usare prodotti abrasivi. Per eliminare gli odori, mettere una tazza d'acqua con limone e scaldare per 5 minuti.

Posso usare l'apparecchio senza inverter?

No, l'apparecchio richiede un inverter Dometic SinePower MSI924M (rif. 9102600099) per funzionare. Collegare il cavo di alimentazione all'uscita 230 V dell'inverter e accendere l'inverter.

Come impostare l'orologio?

Il manuale non menziona una regolazione esplicita dell'orologio. Il display mostra il tempo di cottura, non l'ora. Se si desidera un timer, usare i tasti numerici per inserire il tempo.

Come attivare la sicurezza bambini?

La sicurezza bambini si regola tramite il tasto STOP/CLEAR (vedere pannello di controllo). Il manuale indica che questo tasto consente anche di regolare la sicurezza bambini, ma non descrive la procedura. Consultare il manuale completo.

Cosa fare se appare del fumo?

Spegnere immediatamente l'apparecchio e scollegarlo. Lasciare lo sportello chiuso per soffocare eventuali fiamme. Non aprire lo sportello finché non si è certi che il fuoco sia spento.

Come eliminare i cattivi odori?

Mettere una tazza d'acqua con un po' di succo di limone o una scorza in un contenitore profondo compatibile con microonde. Riscaldare a piena potenza per 5 minuti. Quindi asciugare l'interno con un panno morbido e asciutto.

MANUALE UTENTE Roadmate 230 DOMETIC

Ceramica resistente al calore Sì

Prima di effettuare la messa in funzione, leggere accuratamente questo manuale di istruzioni, conservarlo e, nel caso in cui il prodotto venga consegnato ad un altro utente, consegnare anche le relative istruzioni.

Indice

1 Spiegazione dei simboli 58 2 Indicazioni di sicurezza 58 3 Informazioni sulla messa a terra 61 4 Installazione 62 5 Denominazione pezzi 63 6 Pannello di controllo 64 7 Cottura degli alimenti 64 8 Informazioni sulle stoviglie 65 9 Regolazione della manopola del forno a microonde 66 10 Interferenze radio 67 11 Pulizia e cura 68 12 Eliminazione dei guasti 69 13 Garanzia 69 14 Smaltimento 69 15 Specifiche tecniche 70

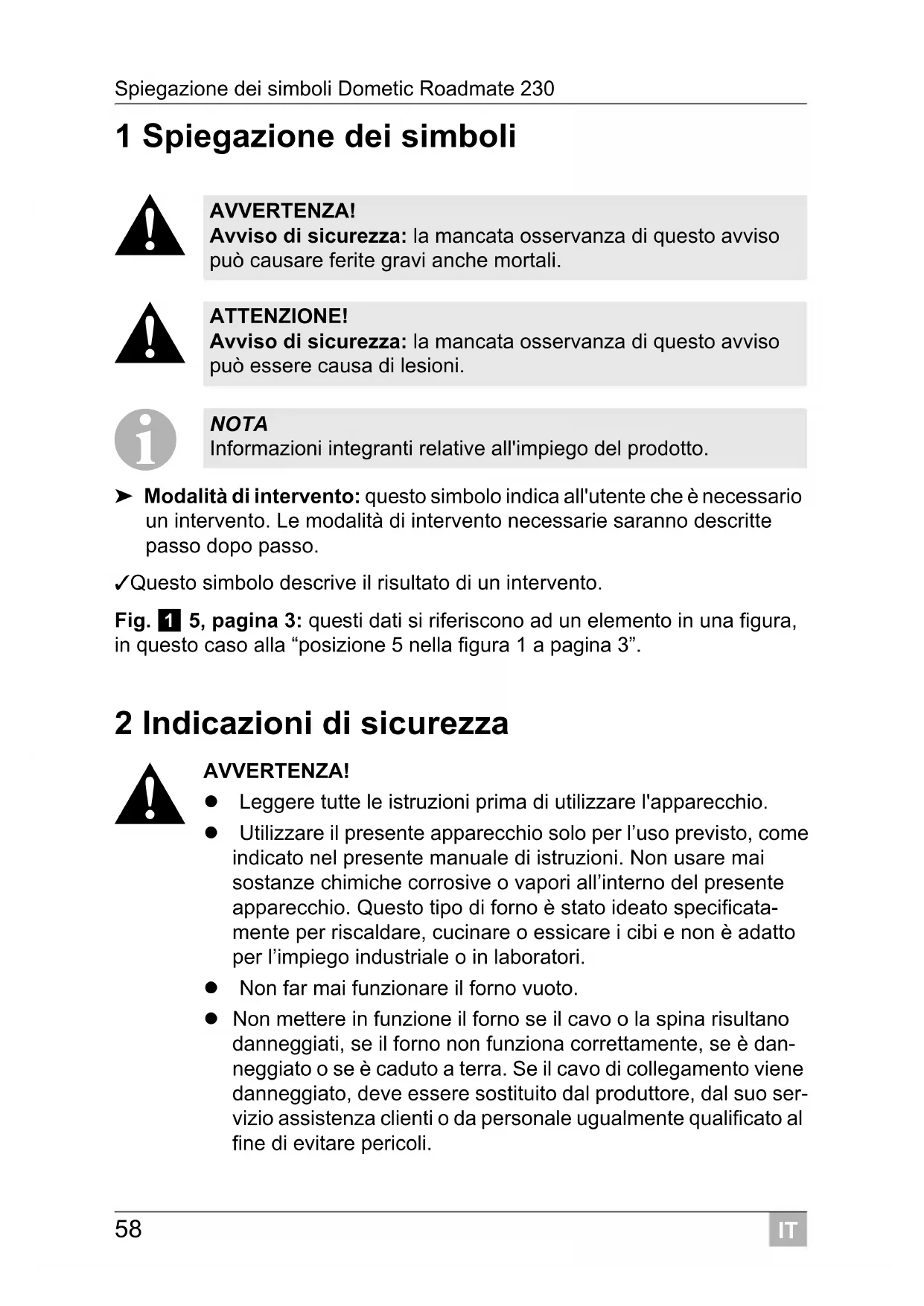

1 Spiegazione dei simboli

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare lesioni.

NOTA

Informazioni integrative relative all'impiego del prodotto.

Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo. Questo simbolo descrive il risultato di un intervento.

2 Indicazioni di sicurezza

Fig. 1, posizione 5, pagina 3: i dati si riferiscono ad un elemento in una figura, in questo caso alla "posizione 5 nella figura 1 a pagina 3".

AVVERTENZA!

• Leggere tutte le istruzioni prima di utilizzare l'apparecchio.
• Utilizzare il presente apparecchio solo per l'uso previsto, come indicato nel presente manuale di istruzioni. Non usare mai sostanze chimiche corrosive o vapori all'interno del presente apparecchio. Questo tipo di forno è stato ideato specificamente per riscaldare, cucinare o essiccare i cibi e non è adatto per l'impiego industriale o in laboratori. Non far mai funzionare il forno vuoto.
• Non mettere in funzione il forno se il cavo o la spina risultano danneggiati, se il forno non funziona correttamente, se è danneggiato o se è caduto a terra. Se il cavo di collegamento viene danneggiato, deve essere sostituito dal produttore, dal suo servizio assistenza clienti o da personale ugualmente qualificato al fine di evitare pericoli.
• I bambini possono utilizzare il forno a microonde solo sotto la supervisione di un adulto, a condizione che siano state fornite istruzioni sufficienti che consentano loro di utilizzare il forno in condizioni di sicurezza e dopo aver compreso i pericoli derivanti da un uso improprio.
• Per ridurre il rischio di incendio all'interno del vano cottura:
• Quando si riscaldano alimenti all'interno di contenitori di plastica o di carta, controllare il forno per ridurre al minimo il rischio di innesco.
• Prima di inserire sacchetti di carta o di plastica nel forno, assicurarsi di aver rimosso le fascette con anima in filo metallico.
• Se si nota del fumo, spegnere l'apparecchio oppure estrarre la spina di alimentazione. Tenere chiuso lo sportello per soffocare eventuali fiamme.
• Non utilizzare il vano interno come ripostiglio per gli alimenti. Non lasciare nel forno a microonde prodotti di carta, utensili da cucina o alimenti se non si intende utilizzarlo.
• Non riscaldare nel forno liquidi o altri alimenti in contenitori sigillati poiché potrebbero esplodere.
• Usare molta cautela quando si riscaldano bevande in recipienti poiché potrebbe verificarsi un'improvvisa e inattesa ebollizione.
• Non friggere alimenti nel forno a microonde. L'olio caldo può danneggiare parti del forno o utensili e causare ustioni alla pelle.
• Non cuocere le uova con il guscio o le uova sode nel forno a microonde poiché potrebbero esplodere.
• Forare la buccia di patate, zucchine intere, mele e castagne prima di riscaldarle con il forno a microonde.
• Agitare o mescolare il contenuto di biberon e vasetti di cibi per neonati e controllare la temperatura prima di servirli per evitare il rischio di ustioni.
• Gli utensili da cucina possono surriscaldarsi poiché assorbono il calore dagli alimenti riscaldati. In tal caso è necessario servirsi di presine.
• Controllare che le stoviglie siano adatte a essere utilizzate nel forno a microonde.
• Le operazioni di assistenza o riparazione che comportano la rimozione di eventuali coperture che proteggono dall'esposizione all'energia delle microonde devono essere effettuate esclusivamente da parte di personale addestrato in quanto potrebbero risultare pericolose per chiunque altro.
• Questo apparecchio appartiene al gruppo B dei dispositivi ISM. A questo gruppo appartengono tutti i dispositivi ISM (per impieghi industriali, scientifici e medici) che generano energia a radiofrequenza sotto forma di radiazioni elettromagnetiche. I dispositivi della Classe B sono adatti per l'uso in ambienti domestici o aziendali in cui è presente un collegamento diretto a una rete di alimentazione a bassa tensione.
• Questo apparecchio non è adatto per essere impiegato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o psichiche o prive di esperienza e di conoscenze specifiche, a meno che non siano sorvegliate da una persona competente o non siano state adeguatamente istruite sull'impiego dell'apparecchio da parte di una persona addetta alla sicurezza.
• Controllare che i bambini non giochino con l'apparecchio.

ATTENZIONE!

• Non utilizzare il forno a microonde con lo sportello aperto poiché potrebbe verificarsi una pericolosa esposizione all'energia a microonde. I dispositivi di protezione non devono essere rimossi o modificati.
• Non posizionare oggetti fra la superficie anteriore del forno a microonde e lo sportello, altrimenti possono raccogliersi residui di detergente sulle superfici di tenuta. Non mettere in funzione l'apparecchio nel caso in cui sia danneggiato. È particolarmente importante che lo sportello del forno a microonde sia correttamente chiuso e che non siano presenti danni

-allo sportello (piegato), - ai cardini e ai dispositivi di bloccaggio (rotti o allentati), - alle guarnizioni dello sportello e alle superfici di tenuta.

Il forno a microonde deve essere riparato esclusivamente da personale tecnico qualificato.

3 Informazioni sulla messa a terra

AVVERTENZA! Pericolo di morte a causa di scossa elettrica!

L'uso scorretto della spina di messa a terra può causare scosse elettriche con conseguenti lesioni gravi o mortali.

NOTA

• Per qualsiasi dubbio circa la messa a terra o il collegamento elettrico, rivolgersi a un elettricista qualificato o a un tecnico dell'assistenza.
• Il produttore e il rivenditore non si assumono alcuna responsabilità per danni al forno a microonde o per lesioni dovute a collegamenti difettosi.

L'apparecchio deve essere collegato a terra. Il forno a microonde è dotato di cavo con conduttore di messa a terra e spina Schuko. In caso di cortocircuito elettrico, la messa a terra riduce il rischio di scossa elettrica in quanto devia la corrente verso terra. L'alta tensione è pericolosa e può causare incendi o altri danni al forno a microonde.

I conduttori presenti nel cavo sono codificati come specificato di seguito:

• colore verde e giallo = CONDUTTORI DI PROTEZIONE
• colore blu = CONDUTTORI NEUTRI
• colore marrone = FASE

4 Installazione

NOTA

• Per poter mettere in funzione il forno a microonde è necessario innanzitutto realizzare l'alimentazione elettrica attraverso l'inverter Domatice SinePower MSI924M (codice art. 9102600099) (vedi anche il manuale di istruzioni dell'inverter).
• Il forno a microonde può essere acceso e spento con il telecomando MCR9M (codice art. 9102600098) (vedi anche il manuale di istruzioni del telecomando).
• Verificare che tutto il materiale di imballaggio sia stato rimosso dall'interno dello sportello.
• Controllare che il forno a microonde non presenti danni, come uno sportello allineato male o piegato, guarnizioni dello sportello e superfici di tenuta danneggiate, cardini dello sportello e dispositivi di bloccaggio rotti o allentati, ammaccature all'interno del forno o sullo sportello. In presenza di danni, non mettere in funzione il forno a microonde e contattare un tecnico qualificato dell'assistenza.
• Posizionare il forno a microonde su una superficie piana e stabile in grado di sostenere il peso del forno ed eventuali cibi molto pesanti collocati al suo interno.
• Non posizionare il forno a microonde vicino a fonti di calore, di umidità anche elevata o di materiali infiammabili.
• Per garantire il corretto funzionamento, il forno a microonde richiede un'adeguata ventilazione. Lasciare una distanza di 20 cm sopra il forno a microonde, una distanza di 10 cm sul retro e una distanza di 5 cm su entrambi i lati. Non coprire o bloccare le aperture presenti sul forno a microonde. Non rimuovere i piedini.
• Non utilizzare l'apparecchio se il piatto girevole in vetro, i supporti a rotelle e l'albero non sono posizionati correttamente.
• Verificare che il cavo della corrente non sia danneggiato e che non sia posizionato sotto il forno a microonde o su una superficie molto calda o tagliente.
• La presa deve essere facilmente accessibile in modo che la spina da 230 V possa essere rapidamente scollegata in caso di emergenza. Non utilizzare il forno a microonde all'aperto.

Collegare il cavo di collegamento da 230 V alla rispettiva uscita dell'inverter. Attivare l'inverter.

5 Denominazione pezzi

N. nella

fig. 1,

Spiegazione

pagina 3

1 Chiusura automatica 2 Finestra del forno a microonde 3 Fondo del vano interno 4 Pulsante di apertura sportello 5 Pannello di controllo

6 Pannello di controllo

NOTA

Accendere il forno a microonde attivando l'inverter o premendo il tasto "Push" sul telecomando. Dopo aver premuto il tasto "Push", il forno a microonde rimane in modalità stand-by per 30 minuti. Premere nuovamente il tasto "Push" per prolungare il tempo di stand-by di altri 30 minuti.

fig. 2, pagina 3 Spiegazione

POWER Premere per selezionare il programma di cottura.
DEFROST Premere per scongelare gli alimenti.
DISPLAY Premere per visualizzare il tempo di cottura, la potenza e il tempo attuale.
Tasti numerici 10 sec/30 sec/1 min	Premere per selezionare il tempo di cottura.
START Premere per selezionare il programma di cottura o di scon-gelamento.
STOP/CLEAR Premere per arrestare il programma di cottura o di scon-gela-mentation. È possibileanche impostare il blocco bambini.

7 Cottura degli alimenti

• Disporre con cura gli alimenti. Posizionare le parti più spesse verso l'esterno del piatto.
• Osservare il tempo di cottura. Cuocere secondo il minor tempo di cottura indicato e se necessario aumentarlo. I cibi cotti troppo a lungo possono emettere molto fumo e incendiarsi.
• Coprire i cibi durante la cottura. Le coperture proteggono dagli schizzi e garantiscono una cottura omogenea.
• Durante la cottura girare una volta cibi come polli o hamburger. Girare almeno una volta i cibi più grandi, come ad esempio gli arrosti.
• Cambiare la posizione di cibi, come le polpette, a metà tempo di cottura capovolgendoli e spostandoli dal centro del piatto verso l'esterno.

8 Informazioni sulle stoviglie

• Il materiale più adatto per essere utilizzato nel forno a microonde deve essere permeabile alle microonde in modo che queste ultime possano attraversare i contenitori e riscaldare il cibo.
• Poiché le microonde non riescono a penetrare il metallo, è sconsigliabile utilizzare stoviglie in metallo o con bordi metallici.
• Non utilizzare prodotti a base di carta riciclata per la cottura a microonde perché potrebbero contenere piccoli frammenti metallici e generare scintille e/o incendi.
• Preferire i piatti rotondi/ovali a quelli di forma quadrata/oblunga, perché gli alimenti tendono a cuocere eccessivamente negli angoli.
• È possibile usare sottili strisce di alluminio per impedire la cottura eccessiva delle aree esposte. Tuttavia, evitare un uso eccessivo di questo materiale e lasciare una distanza di 2,5 cm tra la pellicola e la parete del vano interno.

L'elenco seguente vale come guida generale per la scelta delle stoviglie appropriate.

Stoviglie adatte per fornì a microonde
Vetro termoresistente	Si
Vetro non termoresistente No
Ceramica termoresistente	Si
Stoviglie in plastica adatte per fornì a micro-onde	Si
Carta da cucina Si
Vassoi metallici No
Grigliie metalliche No
Pellicola di alluminio e vaschette in alluminio No

9 Regolazione della manopola del forno a microonde

Quando l'apparecchio è collegato, sul display appare uno "0" e l'apparecchio emette un segnale acustico.

Durante il programma di cottura o sbrinamento, premere il tasto STOP/CLEAR per arrestare il programma. Premere START per proseguire oppure premere nuovamente il tasto STOP/CLEAR per ripristinare il programma. La fine del programma viene indicata con un segnale acustico, che continua a risuonare per due minuti finché non viene premuto un tasto o non viene aperto lo sportello.

9.1 Cottura

NOTA

Selezionando i livelli "600 W" o "500 W", il tempo di cottura massimo impostabile corrisponde a 15 minuti. Selezionando il livello di potenza di "400 W", il tempo di cottura massimo impostabile corrisponde a 30 minuti.

Inserire il cibo nel forno a microonde e chiudere lo sportello. Premere il tasto POWER per selezionare la potenza desiderata ("600 W" → "500 W" → "400 W"). Premere i tasti numerici preimpostati per impostare il tempo di cottura desiderato. Premere il tasto START.

9.2 Sbrinamento

Inserire il cibo nel forno a microonde e chiudere lo sportello. Premere il tasto DEFROST per selezionare il peso corretto del cibo:

Premere il tasting DEFROST Peso

una vola 100 g

due volte 150 g

tre volte 200 g

quattro volte 300 g

cinque volte 400 g

Premere il tasto per avviare il programma di scongelamento selezionato.

10 Interferenze radio

Il funzionamento del forno a microonde può causare disturbi alla radio, al televisore o ad apparecchi simili.

È possibile ridurre o eliminare eventuali disturbi adottando i seguenti accorgimenti:

Pulire lo sportello e la superficie di tenuta del forno a microonde. Orientare nuovamente l'antenna di ricezione della radio o del televisore. Modificare la collocazione del forno a microonde facendo attenzione al ricevitore. Allontanare il forno a microonde dal ricevitore.

11 Pulizia e cura

• Prima di pulire l'apparecchio, spegnerlo ed estrarre la spina di alimentazione.
• Tenere pulito il vano interno del forno a microonde. Pulire con un panno umido eventuali residui di cibo, spruzzi o fuoriuscite di liquido sulle pareti del forno. Se il forno è molto sporco è possibile utilizzare un detergente delicato. Evitare l'uso di spray o di altri detergenti aggressivi in quanto potrebbero macchiare, rigare o rendere opache le superfici dello sportello.
• Pulire le superfici esterne con un panno umido. Per evitare danni alle parti in funzione all'interno del forno, impedire che l'acqua penetri nelle aperture di aerazione.
• Pulire regolarmente lo sportello e la finestra su entrambi i lati, le guarnizioni dello sportello e le parti adiacenti con un panno umido per eliminare eventuali spruzzi o tracce di sporco. Non usare detergenti abrasivi.
• Evitare che il pannello di controllo si bagni. Pulirlo con un panno morbido e umido. Quando si pulisce il pannello di controllo, lasciare aperto lo sportello del forno per impedire una sua riaccensione involontaria.
• Se si accumula del vapore all'interno oppure all'esterno dello sportello, pulire lo sportello con un panno morbido. Ciò è normale e può accadere quando il forno a microonde viene fatto funzionare in presenza di forte umidità.
• Di tanto in tanto è necessario togliere il piatto girevole in vetro per pulirlo. Lavarlo con acqua saponata calda oppure in lavastoviglie. Il fondo del forno deve essere pulito regolarmente per evitare una rumorosità eccessiva. Pulire il fondo del forno con un detergente delicato.
• Per togliere odori dal forno, mettere una tazza di acqua con il succo e la buccia di un limone in una ciotola fonda adatta per forni a microonde e accendere il forno per 5 minuti. Pulire accuratamente e asciugare con un panno morbido.
• Rivolgersi a un rivenditore specializzato per sostituire la lampadina del forno.
• Pulire regolarmente il forno a microonde e rimuovere tutti i resti di cibo. Se l'apparecchio non viene tenuto pulito, possono verificarsi danneggiamenti della superficie con conseguenti effetti negativi sulla durata del forno.

12 Eliminazione dei guasti

Guasto Rimedio

Il forno a microonde non funziona.

Controllare che il forno a microonde sia correttamente collegato. Se il forno non è correttamente collegato, estrarre la spina, attendere 10 secondi e collegare correttamente il forno.

Controllare che non vi siano fusibili bruciati o interruttori di sicurezza scattati. In caso di corretto funzionamento, controllare che la presa funzioni regolarmente utilizzando un altro apparecchio.

Controllare che il pannello di controllo sia programmato correttamente e che il timer sia impostato.

Controllare che lo sportello sia chiuso correttamente con il dispositivo di blocco. Altrimenti le microonde non raggiungono il vano interno.

13 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

14 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

15 Specifiche tecniche

	Dometic Roadmate 230
Potenza assorbita: 230 V~, 50 Hz
Potenza di uscita: 600 W
Frequenza di funzionamento: 2450 MHz
Dimensioni esterne H x L x P:	271 × 457 × 360 mm
Dimensioni vano interno H x L x P:	210 × 315 × 329 mm
Capienza:	20
Peso:	ca.12,9
