Roadmate 230 - Four à micro-ondes DOMETIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Roadmate 230 DOMETIC au format PDF.
| Type de produit | Four à micro-ondes |
| Marque | Dometic |
| Modèle | Roadmate 230 |
| Puissance absorbée | 230 V~, 50 Hz |
| Puissance de sortie | 600 W |
| Fréquence de fonctionnement | 2450 MHz |
| Dimensions extérieures (H x L x P) | 271 x 457 x 360 mm |
| Dimensions intérieures (H x L x P) | 210 x 315 x 329 mm |
| Capacité | Environ 21 litres |
| Alimentation | Nécessite un onduleur Dometic SinePower MSI924M (réf. 9102600099) |
| Fonction de cuisson | Micro-ondes avec niveaux de puissance 600 W, 500 W, 400 W |
| Fonction de décongélation | Décongélation par poids (100 g, 150 g, 200 g, 300 g, 400 g) |
| Minuterie | Jusqu'à 15 minutes pour 600/500 W, 30 minutes pour 400 W |
| Sécurité enfant | Présente, réglable via la touche STOP/CLEAR |
| Verrouillage de porte | Oui |
| Mise à la terre | Obligatoire (conducteur de protection) |
| Type de commande | Panneau tactile avec touches numériques et touches POWER, DEFROST, START, STOP/CLEAR |
| Affichage | Numérique |
| Accessoires fournis | Plateau tournant en verre, support à plateau |
| Compatibilité | Utilisation en camping-car ou bateau avec onduleur adapté |
| Entretien | Nettoyage intérieur avec chiffon humide, nettoyage de la vitre, élimination des odeurs avec citron |
| Garantie | Selon conditions du fabricant (voir notice) |
FOIRE AUX QUESTIONS - Roadmate 230 DOMETIC
Questions des utilisateurs sur Roadmate 230 DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four à micro-ondes au format PDF gratuitement ! Retrouvez votre notice Roadmate 230 - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Roadmate 230 de la marque DOMETIC.
MODE D'EMPLOI Roadmate 230 DOMETIC

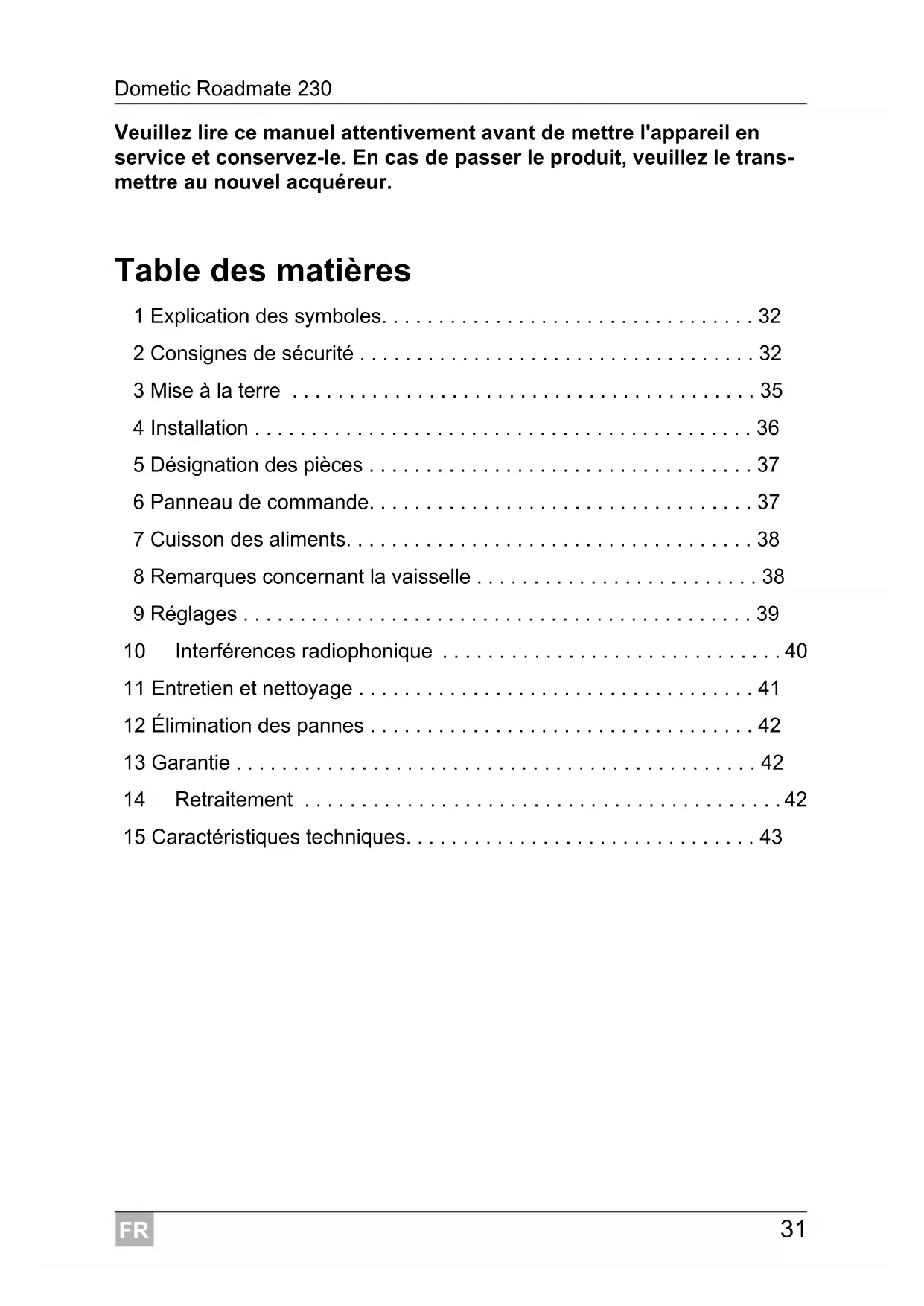

Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de revente du produit, veuillez le transmettre au nouvel acquéreur.
Table des matières
1 Explication des symboles 32 2 Consignes de sécurité 32 3 Mise à la terre 35 4 Installation 36 5 Désignation des pièces 37 6 Panneau de commande 37 7 Cuisson des aliments 38 8 Remarques concernant la vaisselle 38 9 Réglages 39 10 Interférences radiophoniques 40 11 Entretien et nettoyage 41 12 Élimination des pannes 42 13 Garantie 42 14 Retraitement 42 15 Caractéristiques techniques 43
1 Explication des symboles
AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION !
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape. ✓ Ce symbole décrit le résultat d'une manipulation.
2 Consignes de sécurité
Fig. 1, 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».
AVERTISSEMENT !
- Lisez toutes les consignes avant d'utiliser l'appareil.
- Le seul usage autorisé de cet appareil est celui mentionné dans cette notice. N'employez pas de produits chimiques corrosifs ou de vapeur dans l'appareil. Ce type de four est spécialement conçu pour chauffer, cuire ou sécher. Il ne convient pas à une exploitation industrielle ou en laboratoire.
- N'exploitez pas l'appareil à vide.
- Ne mettez pas l'appareil en service : si les câbles ou prises sont endommagés ; s'il ne fonctionne pas correctement ; s'il est endommagé ; s'il est tombé. Si le câble de raccordement au secteur est endommagé, il doit être remplacé par le fabricant, son service après-vente ou toute autre personne qualifiée afin d'éviter tout danger.
- Les enfants ne sont pas autorisés à utiliser l'appareil : sans surveillance ; sans avoir reçu les instructions nécessaires pour une exploitation en toute sécurité ; sans avoir reçu les instructions nécessaires leur permettant d'être conscients des dangers d'une utilisation non conforme.
- Afin de réduire les risques d'incendie dans l'espace de cuisson :
- pendant le réchauffement de denrées dans des récipients en plastique ou en papier, veillez à ce que rien ne s'allume dans l'appareil à micro-ondes ;
- retirez les fils des sacs en papier ou en plastique avant de les mettre dans l'appareil à micro-ondes ;
- arrêtez l'appareil et débranchez-le du secteur dès que de la fumée apparaît ; tenez la porte fermée afin d'étouffer d'éventuelles flammes ;
- l'intérieur ne doit pas servir d'espace de stockage. Ne laissez pas de papier, d'ustensiles de cuisine ou d'aliments dans l'appareil à micro-ondes quand celui-ci n'est pas en service.
- Il est interdit de réchauffer des liquides ou d'autres aliments dans des récipients fermés car ceux-ci pourraient exploser.
- Le réchauffage de boissons pouvant causer un jaillissement soudain, manipulez le récipient prudemment.
- Ne grillez pas d'aliments dans l'appareil à micro-ondes. L'huile chaude peut : endommager des parties du four ; endommager des ustensiles ; causer des brûlures cutanées.
- Ne réchauffez pas les œufs non pelés ou cuits à la coque car ils pourraient exploser après réchauffage.
- Percez les aliments à coque dure comme les pommes de terre, les courges entières, les pommes et les châtaignes avant de les réchauffer.
- Remuez ou secouez les biberons ou les verres pour bébés et contrôlez la température du contenu de ces récipients avant consommation afin de prévenir toute brûlure.
- Les ustensiles de cuisine peuvent chauffer car les aliments réchauffés transmettent la chaleur. N'oubliez pas de prendre des maniques.
- Veillez à ce que les couverts soient compatibles avec les fours à micro-ondes.
- Les personnes non compétentes procédant à des réparations encourent un danger car tout retrait des éléments de protection les expose à des radiations d'énergie micro-onde.
- Ce produit appartient au groupe B des appareils ISM. À ce groupe appartiennent tous les appareils ISM (aux applications industrielles, scientifiques et médicales) qui produisent une énergie à haute fréquence sous forme de rayonnement électromagnétique. Les appareils de classe B correspondent à une exploitation domestique ou professionnelle avec raccordement direct au réseau de basse tension.
- Les personnes (y compris les enfants) qui ne sont pas en mesure d'exploiter l'appareil en toute sécurité — que ce soit en raison de déficiences physiques, sensorielles ou mentales ou bien par manque d'expérience ou de connaissances — ne sont pas autorisées à le faire sans surveillance, sauf si une personne garant de leur sécurité les surveille ou leur donne l'instruction appropriée.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
ATTENTION !
- N'exploitez pas l'appareil la porte ouverte car les micro-ondes ont un effet nuisible à la santé. Il est formellement interdit de contourner ou manipuler les dispositifs de protection.
- Il est formellement interdit : de placer des objets entre la face avant du micro-ondes et la porte ; de laisser des résidus de produit nettoyant s'accumuler sur les surfaces d'étanchéité.
- Ne mettez pas l'appareil en service s'il est endommagé. La porte du micro-ondes doit impérativement bien fermer afin de prévenir l'endommagement :
- de la porte (risque de torsion ou de déformation) ;
- des charnières et systèmes de verrouillage (risque de rupture ou de desserrage) ;
- des joints de porte et surfaces d'étanchéité.
- Seul le personnel qualifié est autorisé à réparer le four à micro-ondes.
3 Mise à la terre
AVERTISSEMENT! Danger de mort par électrocution
Toute manipulation incorrecte de la prise de terre expose à un risque de décharge électrique et des blessures graves pouvant entraîner la mort.
REMARQUE
- Pour toute question concernant la mise à la terre ou le raccordement électrique, adressez-vous à un électricien ou au personnel du service après-vente.
- Le fabricant et le revendeur déclineront toute responsabilité en cas d'endommagement de l'appareil à micro-ondes ou de blessures causées par des raccordements incorrects.
Cet appareil doit être mis à la terre. L'appareil est équipé d'un conducteur de protection et d'une fiche à contact de protection. En cas de court-circuit, la mise à la terre réduit le risque de décharge électrique par dérivation du courant électrique. La haute tension est dangereuse et un facteur d'incendie ou d'endommagement de l'appareil à micro-ondes.
Codage des couleurs des fils du câble :
Jaune et vert = CONDUCTEUR DE PROTECTION - Bleu = CONDUCTEUR NEUTRE - Brun = CONDUCTEUR DE PHASE
4 Installation
REMARQUE
- Pour mettre l'appareil en service, vous devrez établir préalablement l'alimentation électrique par l'onduleur Domatic SinePower MSI924M (réf. 9102600099). Consultez également le manuel d'utilisation de l'onduleur.
- Vous pouvez également allumer et éteindre l'appareil avec la télécommande MCR9M (réf. 9102600098). Consultez également le manuel d'utilisation de la télécommande.
Veillez à retirer tous les matériaux d'emballage de l'intérieur de la porte. Assurez-vous que l'appareil ne présente aucun des dommages ou défauts suivants : porte tordue ou désaxée ; joints de porte ou surfaces d'étanchéité endommagées ; rupture ou jeu des charnières et systèmes de verrouillage ; bosses ou déformations à l'intérieur ou au niveau de la porte. Ne mettez pas l'appareil en service et contactez le service après-vente si vous constatez un dommage ou un défaut. - Placez l'appareil sur une surface plane et stable afin qu'il conserve son équilibre au cas où vous y placiez des aliments lourds. - Ne placez pas l'appareil : à proximité de sources de chaleur ou d'humidité ; dans un environnement où l'humidité de l'air est importante ; à proximité de matériaux inflammables. - L'alimentation de l'appareil en air est primordiale pour une exploitation correcte. Veillez à ce que tout objet se trouve à 20 cm de distance de la partie supérieure de l'appareil, à 10 cm de ses côtés et à 10 cm de sa partie arrière. Ne couvrez ni ne bouchez les orifices de l'appareil et ne retirez pas ses pieds. - N'exploitez jamais l'appareil sans sa vitre et veillez à ce que le porte-galet et l'axe soient correctement positionnés. - Contrôlez le câble de raccordement au secteur qui ne doit présenter aucun dommage, ne le placez pas sous l'appareil ou sur une surface chaude ou coupante. - Veillez à ce que la prise au 230 V soit facilement accessible afin de pouvoir la débrancher rapidement en cas d'urgence. N'utilisez pas l'appareil en plein air.
Branchez le câble de raccordement au 230 V à la sortie de 230 V de l'onduleur. Mettez l'onduleur en marche.
5 Désignation des pièces
N° sur la
fig. 1,
Explication
page 3
1 Verrouillage de la porte 2 Fenêtre de four à micro-ondes
3
S
0
1
e
4 Touche de porte 5 Panneau de commande
6 Panneau de commande
REMARQUE
Allumez l'appareil en activant l'onduleur ou pressez la touche « Push » de la télécommande. L'appareil reste en mode de veille trente minutes après la pression de la touche « Push ». Pressez une nouvelle fois la touche « Push » pour prolonger le mode de veille de trente minutes.
fig. 2, page 3
Explication
POWER Appuyez pour sélectionner un programme de cuisson.
DEFROST Appuyez pour décongeler des aliments.
DISPLAY Affichage du temps de cuisson, de la puissance et de l'heure.
Touches numérotées Appuyez pour sélectionner un temps de cuisson.
10 secondes/30 secondes
ondes/1 minute
START Appuyez pour sélectionner un programme de cuisson ou de décongélation.
STOP/CLEAR Appuyez pour arrêter le programme de cuisson ou de décongélation.
Ici se règle également la sécurité enfant.
7 Cuisson des aliments
- Positionnez soigneusement les aliments. Placez les parties plus épaisses vers l'extérieur.
- Portez votre attention sur le temps de cuisson. Sélectionnez une courte durée de cuisson et augmentez-la, le cas échéant. Les aliments en surcuisson peuvent dégager de la fumée ou brûler.
- Couvrez les aliments à la cuisson. Les éléments de protection préviennent les giclements et jaillissements tout en contribuant à une cuisson régulière.
- Tournez les aliments de type poulet ou hamburger une fois pendant le processus de cuisson. Retournez au moins une fois les aliments de grande taille comme les rôtis.
- Une fois la moitié du temps écoulé, disposez les boulettes de viande de haut en bas et du milieu vers l'extérieur.
8 Remarques concernant la vaisselle
- Le meilleur matériel pour un four à micro-ondes est celui qui laisse passer les micro-ondes, l'énergie passant à travers le récipient et réchauffant ainsi les aliments.
- Les couverts entièrement métalliques ou avec un rebord en métal sont à proscrire car les micro-ondes ne peuvent pas traverser le métal.
- N'employez pas de produits en papier recyclé pour une cuisson dans un four à micro-ondes car ils peuvent contenir des fragments métalliques qui causeront la formation d'étincelles, voire des incendies.
- La vaisselle ronde ou ovale est préférable à celle qui est carrée, allongée ou géométrique car les aliments peuvent surchauffer dans les coins.
- Les bandes étroites en feuille d'aluminium permettent de prévenir la surcuisson des zones dégagées. N'employez pas trop de feuille d'aluminium et veillez à ce qu'elle soit à 2,5 cm de distance des parois intérieures.
Compatibilité des types de vaisselle avec les micro-ondes :
| Vaissselle | Compatibilité avec les micro-ondes |
| Verre résistant à la chaleur | Oui |
| Verre non résistant à la chaleur Non | |
| Céramique résistante à la chaleur | Oui |
| Vaissselle de plastique compatible avec les micro-ondes | Oui |
| Papier essue-tout Oui | |
| Coupe métallique Non | |
| Armature métallique Non | |
| Feuille d'aluminium et récipient en feuille d'aluminiem | Non |
9 Réglages
Si l'appareil est branché, l'écran affiche un « 0 » et un « bip » retentit.
Appuyez sur « STOP/CLEAR » afin d'arrêter un programme de cuisson ou de décongélation en cours d'exécution. Appuyez sur « START » pour continuer ou appuyez encore une fois sur « STOP/CLEAR » pour réinitialiser le programme. Un « bip » signale l'arrêt du programme toutes les deux minutes jusqu'à la pression d'une touche ou l'ouverture de la porte.
9.1 Cuisson
REMARQUE
Si vous sélectionnez « 600 W » ou « 500 W », le temps de cuisson maximum est de 15 minutes. Le temps de cuisson maximum est de 30 minutes si vous sélectionnez le niveau de puissance « 400 W ».
Mettez les aliments dans le four à micro-ondes et fermez la porte. Appuyez sur « POWER » pour sélectionner une puissance (« 600 W » → « 500 W » → « 400 W »).
Appuyez sur les touches numérotées afin d'entrer un temps de cuisson. Appuyez sur la touche « START ».
9.2 Décongélation
Mettez les aliments dans le four à micro-ondes et fermez la porte.
Appuyez sur la touche « DEFROST » afin de sélectionner le poids correct des aliments :
Pression(s) de la touche « D E F R O S T »
Poids
Une fois 100 g
Deux fois 150 g
Trois fois 200 g
Quatre fois 300 g
Cinq fois 400 g
Appuyez sur la touche « START » afin de lancer le programme de décongélation sélectionné.
10 Interférences radiophoniques
L'exploitation de votre appareil à micro-ondes peut occasionner des perturbations de votre radio, de votre téléviseur ou de tout autre appareil similaire.
Les mesures suivantes permettent de réduire ou d'éliminer les interférences :
Nettoyez la porte ou la surface d'étanchéité de l'appareil à micro-ondes. Orientez différemment l'antenne de la radio ou de la télévision. Déplacez l'appareil à micro-ondes par rapport au récepteur. Éloignez l'appareil à micro-ondes du récepteur.
11 Entretien et nettoyage
- Avant de nettoyer l'appareil, éteignez-le et débranchez la prise de raccordement au secteur. Veillez à ce que l'intérieur de l'appareil reste propre. Nettoyez avec un chiffon humide toute giclure ou résidu de liquide renversé qui adhère aux parois de l'appareil. Employez un nettoyant doux si l'appareil est particulièrement encrassé. N'employez pas de vaporisateur ou de nettoyant agressif qui pourrait tacher, rayer ou endommager les zones de la porte.
- Nettoyez les surfaces extérieures avec un chiffon humide. Veillez à ce que l'eau ne pénètre pas dans les orifices de ventilation afin de ne pas endommager les mécanismes à l'intérieur de l'appareil.
- Essuyez régulièrement la porte, les fenêtres latérales, les joints de porte et les pièces voisines afin de nettoyer la crasse ou les giclures. N'employez pas de nettoyant abrasif. Veillez à ce que le panneau de commande ne reçoive aucun liquide. Nettoyez-le avec un tissu doux et humide. Laissez la porte ouverte afin de ne pas allumer l'appareil par mégarde.
- Essuyez toute humidité accumulée à l'intérieur ou à l'extérieur de la porte avec un chiffon doux et sec. C'est un phénomène normal quand l'appareil est exploité dans un environnement particulièrement humide.
- Il est parfois nécessaire de démonter la vitre pour la nettoyer. Lavez la vitre à l'eau savonneuse chaude ou au lave-vaisselle.
- Nettoyez régulièrement la sole de l'appareil afin de prévenir des bruits excessifs. Nettoyez la partie inférieure de l'appareil avec un nettoyant doux.
- Le volume d'une tasse d'eau avec un peu de jus ou un zeste de citron permet d'éliminer les odeurs dans l'appareil. Placez le liquide dans un récipient profond compatible avec un four à micro-ondes puis mettez celui-ci en service 5 minutes. Procédez ensuite à un essuyage soigneux avec un chiffon doux et sec.
- Adressez-vous à votre revendeur s'il faut remplacer la lampe du micro-ondes.
- Nettoyez l'appareil régulièrement afin d'éliminer tous restes d'aliments. Lorsque l'appareil reste dans un état d'encrassement constant, la surface peut s'altérer et occasionner une usure prématurée de ce premier.
12 Élimination des pannes
Panne Solution
L'appareil ne fonctionne pas.
Assurez-vous que l'appareil est correctement raccordé. Si l'appareil n'est pas correctement raccordé, débranchez la prise, attendez dix secondes puis raccordez-le correctement.
Veillez à ce qu'aucun fusible ne soit grillé ou un disjoncteur déclenché. S'ils fonctionnent correctement, testez la prise avec un autre appareil.
Veillez à ce que le panneau de commande soit correctement programmé et la minuterie réglée.
Veillez à ce que le système de verrouillage ferme correctement la porte. Si ce n'est pas le cas, les micro-ondes n'atteindront pas l'intérieur.
13 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
14 Retraitement
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
15 Caractéristiques techniques
| Dometic Roadmate 230 | |
| Puisance absorbée : 230 V~, 50 Hz | |
| Puisance de sortie : 600 W | |
| Fréquence de fonctionnement : 2450 MHz | |
| Dimensions extérieures h x l x p : | 271 × 457 × 360 mm |
| Dimensions intérieures h x l x p : | 210 × 315 × 329 mm |
| Capacité | : |
| Poids | : |
