РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Roadmate 230 DOMETIC

Инструкция по эксплуатации. . . . 150

Прочтите данную инструкцию перед вводом в эксплуатацию и

сохраните ее. В случае передачи продукта передайте инструкцию

следующему пользователю.

1 Пояснение к символам . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

2 Указания по технике безопасности. . . . . . . . . . . . . . . . . . . . . . . 151

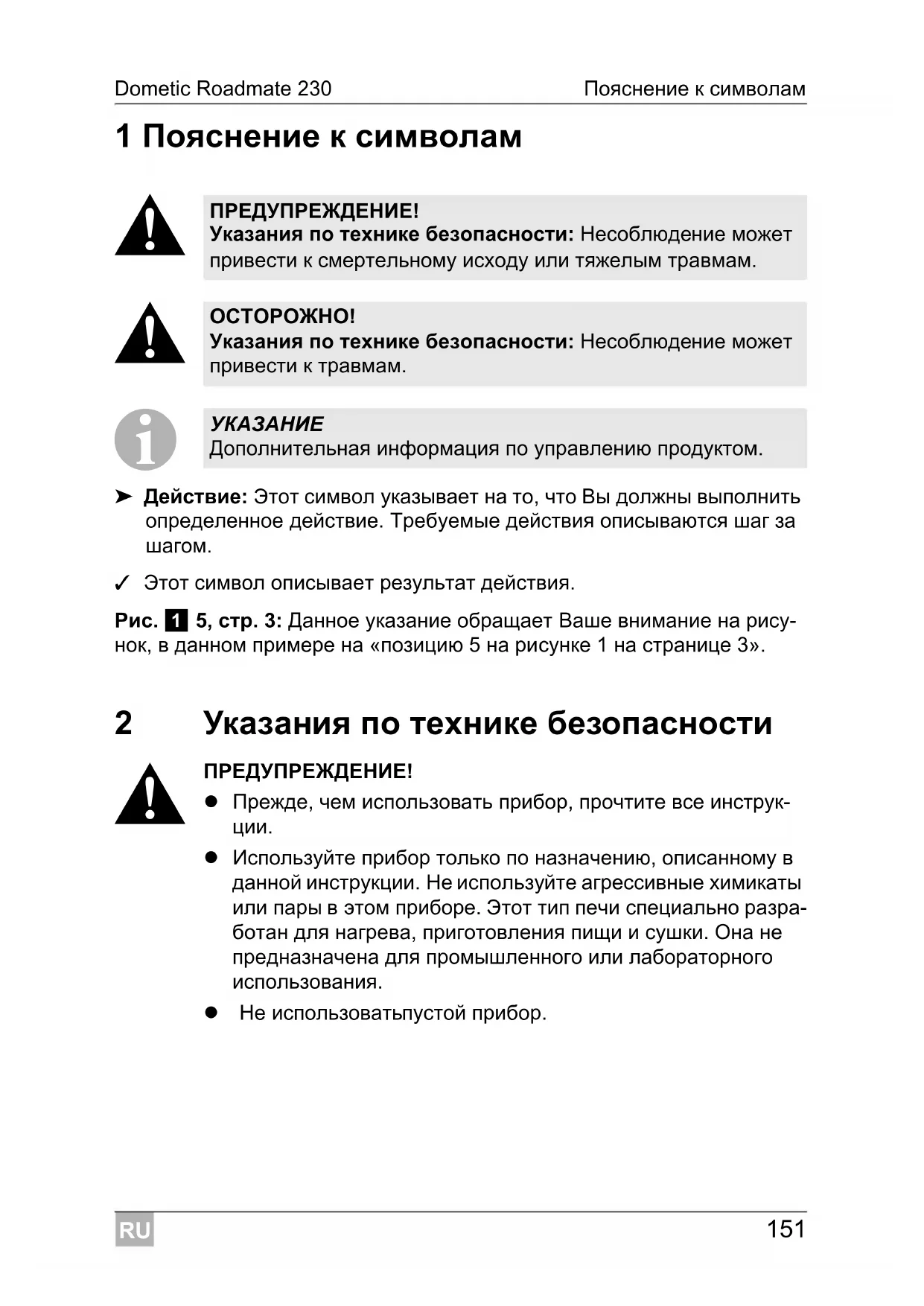

1 Пояснение к символам

➤ Действие: Этот символ указывает на то, что Вы должны выполнить

определенное действие. Требуемые действия описываются шаг за

✓ Этот символ описывает результат действия.

Рис. 1 5, стр.3: Данное указание обращает Ваше внимание на рису-

нок, в данном примере на «позицию 5 на рисунке 1 на странице 3».

2 Указания по технике безопасности

 Прежде, чем использовать прибор, прочтите все инструк-

 Используйте прибор только по назначению, описанному в

данной инструкции. Не используйте агрессивные химикаты

или пары в этом приборе. Этот тип печи специально разра-

ботан для нагрева, приготовления пищи и сушки. Она не

предназначена для промышленного или лабораторного

Указания по технике безопасности: Несоблюдение может

привести к смертельному исходу или тяжелым травмам.

Указания по технике безопасности: Несоблюдение может

Дополнительная информация по управлению продуктом.RU

Указания по технике безопасности Dometic Roadmate 230

 Запрещается вводить прибор в работу, если повреждены

кабель или штекер, если прибор не функционирует дол-

жным образом, если он он поврежден или упал. В случае

повреждения сетевого кабеля этого прибора, во избежание

опасности кабель должен быть заменен изготовителем, его

сервисной службой или имеющим аналогичную квалифика-

 Детям разрешается пользоваться

прибором без присмотра

только в том случае, если ребенок получил инструкции,

достаточные для того, чтобы он был в состоянии безопасно

пользоваться прибором и понимал опасности, связанные с

ненадлежащим использованием.

 Во избежание опасности пожара:

– При разогреве блюд в пластиковых или бумажных емко-

стях проверяйте печь на предмет возможного возгора-

– Перед тем, как уложить бумажные или пластиковые

пакеты в печь, удалите из них проволочки.

– В случае образования дыма выключите прибор или

вытяните сетевую вилку. Держите дверцу закрытой,

чтобы погасить пламя.

– Не используйте камеру в целях хранения. Не оставляйте

бумажные изделия, кухонный инвентарь или продукты

питания в печи, когда она

 Жидкие или другие продукты питания запрещается разо-

гревать в закрытых упаковках, т. к. они могут взорваться.

 Разогрев напитков может приводить к внезапному разбрыз-

гиванию, поэтому соблюдайте осторожность при обраще-

 Запрещается жарить пищевые продукты в печи. Горячее

масло может повредить элементы печи и кухонный инвен-

тарь и даже приводить к ожогам кожи.

 Яйца в скорлупе и сваренные вкрутую яйца запрещается

нагревать в печи, т. к. они могут взорваться даже после

 Перед нагревом проколите пищевые продукты с твердой

кожурой, например, картофель, целые тыквы, яблоки и

каштаны.RU Dometic Roadmate 230 Указания по технике безопасности

 Содержимое бутылочек и стаканчиков с детским питанием

следует перемешать или встряхнуть и проверить его тем-

пературу перед употреблением, чтобы избежать ожогов.

 Кухонный инвентарь может достигать высокой темпера-

туры, т. к. тепло передается от нагретых пищевых продук-

тов. Может потребоваться использование кухонных тряпок.

 Следует проверять пригодность посуды к использованию в

микроволновых печах.

 Проведение сервисных или ремонтных работ, связанных со

снятием крышек, необученными людьми представляет для

них опасность, т. к. эти крышки обеспечивают защиту от

облучения микроволновой энергией.

 Данное изделие относится к группе В приборов ISM. К этой

группе относятся все приборы ISM (электронное оборудо-

вание для промышленных, научных и медицинских целей),

генерируют высокочастотную энергию в форме

электромагнитного излучения. Приборы класса В пригодны

для использования в жилых помещениях и на предприя-

тиях, которые присоединены непосредственно к низковоль-

 Лица (в том числе дети), которые в связи с ограниченными

физическими, сенсорными или умственными способно-

стями или с недостатком опыта или знаний, не

пользоваться данным прибором, не должны использовать

прибор без надлежащего присмотра или подробного

инструктажа ответственными за них лицами.

 За детьми необходимо постоянно следить, чтобы не допу-

скать их игры с устройством.

 Не используйте печь с открытой дверцей, т. к. это может

приводить к опасному воздействию микроволнового излу-

чения. Запрещаются шунтирование или манипуляции с

защитными устройствами.

 Не допускать размещения каких-либо предметов между

лицевой поверхностью печи и дверцей и сбора остатков

чистящего средства на уплотняющих поверхностях.RU

Информация о заземлении Dometic Roadmate 230

 В случае повреждений не вводите прибор в работу. Осо-

бенно важно, чтобы дверца прибора закрывалась должным

образом и не имелось повреждений

– на дверце (деформаций),

– шарнирах и фиксаторах (разрушение или ослабление),

– уплотнениях дверцы и уплотнительных поверхностях.

 Ремонт микроволновой печи разрешается выполнять

только квалифицированному персоналу.

3 Информация о заземлении

Данный прибор должен быть заземлен. Микроволновая печь оснащена

защитным проводом и вилкой с заземляющим контактом. В случае

короткого замыкания заземление уменьшает опасность поражения

электрическим током вследствие утечки тока. Высокое напряжение опа-

сно для жизни и может приводить к пожару или иным повреждениям

Провода в кабеле имеют следующую кодировку:

и желтый = ЗАЩИТНЫЙ ПРОВОД

 синий = нулевой провод

ПРЕДУПРЕЖДЕНИЕ! Опасность для жизни из-за пораже-

ния электрическим током!

Неправильное обращение с заземляющим штекером может

приводить к поражению электрическим током и к смертель-

ным или тяжелым травмам.

 В случае вопросов в отношении заземления или присое-

динения к электрической сети обращайтесь к квалифици-

рованному электрику или к сервисному персоналу.

 Ни изготовитель, ни дистрибьютор не несут ответственно-

сти за повреждения микроволновой печи или травмы, выз-

ванные неправильным подключением.RU Dometic Roadmate 230 Монтаж

 Убедитесь в том, что с внутренней стороны дверцы удален весь упа-

 Проверьте печь на предмет следующих повреждений: неправильно

установленная или деформированная дверца, поврежденные уплот-

нения дверцы и уплотняющих поверхностей, оборванные или осла-

бленные дверные шарниры и фиксаторы и вмятины внутри полости

или на дверце. При обнаружении неисправностей не

работу и обратитесь к квалифицированному сервисному персоналу.

 Печь необходимо установить на ровное, прочное основание, кото-

рые в состоянии выдерживать ее собственный вес и вес наиболь-

шего возможного количества продуктов питания.

 Не устанавливайте печь вблизи источников тепла, влаги, высокой

влажности воздуха или вблизи горючих материалов.

работы печи требуется достаточный подвод воз-

духа. Отставьте расстояние в 20 см над печью, 10 см с задней сто-

роны и 5 см с каждой боковой стороны. Не перекрывайте и не

блокируйте отверстия прибора. Запрещается демонтировать ножки.

 Не используйте прибор без стеклянной чашки, роликовых держате-

лей и вала в правильном положении.

в том, что сетевой кабель не имеет повреждений и не про-

ходит под печью или через горячие поверхности или острые кромки.

 Розетка должна быть легко доступной, чтобы в экстренном случае

вилку можно было быстро вытянуть из розетки сети 230 В.

 Не эксплуатируйте печь под открытым небом.

➤ Соедините соединительный кабель 230 В

с выходом 230 В инвер-

 Для того, чтобы микроволновую печь можно было ввести

в работу, вначале необходимо установить электропита-

ние через инвертор Dometic SinePower MSI924M (арт. №

9102600099) (см. также инструкцию по эксплуатации

 Печь можно также включать и выключать пультом дистан-

ционного управления MCR9M (арт. № 9102600098) (см.

также инструкцию по эксплуатации пульта дистанцион-

Наименование деталей Dometic Roadmate 230

➤ Включите инвертор.

5 Наименование деталей

I № на рис. 1, стр.3Пояснение1 Блокировка дверцы2 Окошко3 Дно камеры 4 Кнопка дверцы5 Панель управления УКАЗАНИЕ

Включите печь, включив инвертор, или нажмите кнопку

«Push» на пульте дистанционного управления. После нажа-

тия кнопки «Push» печь в течение 30 минут находится режиме

ожидания. Повторно нажмите кнопку «Push», чтобы продлить

режим ожидания еще на 30 минут.

рис. 2, стр.3 Пояснение

POWER Нажать, чтобы выбрать программу приготовления.

DEFROST Нажать, чтобы разморозить пищевые продукты.

DISPLAY Показывает время приготовления, мощность и текущее время.Цифровые кнопки 10 с/30 с/1 мин

Нажать, чтобы выбрать время приготовления.

START Нажать, чтобы выбрать программу приготовления или размораживания. STOP/CLEAR Нажать, чтобы остановить программу приготовления или размораживания.

Ею также настраивается блокировка от детей.RU Dometic Roadmate 230 Приготовление пищи

7 Приготовление пищи

 Тщательно разместите пищевые продукты. Располагайте наиболее

толстые части наружу.

 Учитывайте время приготовления. Готовьте блюда минимальное

указанное время, а затем, в случае необходимости, продлевайте

его. Пережаренные продукты могут чадить или воспламениться.

 При приготовлении накройте пищевые продукты крышкой. Крышки

предотвращают разбрызгивание и обеспечивают равномерную тер-

 Во время приготовления один раз

переверните такие продукты, как

цыплят или гамбургеры. Крупные куски продуктов, например, мяса

для жаркого, необходимо перевернуть как минимум один раз.

 Такие продукты, как мясные фрикадельки, по истечении половины

времени переместите сверху вниз и от центра - наружу.

8 Информация о кухонной посуде

 Идеальный материал для микроволновой печи пропускает микро-

волновое излучение, благодаря чему энергия имеет возможность

проникнуть сквозь емкость и нагреть еду.

 Микроволновое излучение не в состоянии проникать через металл,

поэтому не рекомендуется использовать металлическую посуду или

посуду с металлическим краем.

 Не используйте для приготовления в печи продукты в упаковке из

бумаги, изготовленной из вторичного сырья, т. к. она может содер-

жать мельчайшие металлические фрагменты, которые могут выз-

вать образование искр и/или пожар.

 Посуда круглой/овальной формы подходит лучше, чем посуда ква-

дратной/продолговатой формы, т. к. еда в углах посуды может пере-

 Узкие полоски алюминиевой фольги могут использоваться

дотвращения перегрева открытых участков. Не используйте слиш-

ком много алюминиевой фольги и обеспечивайте расстояние не

менее 2,5 см между фольгой и стенкой камеры.RU

Настройка регулятора мощности Dometic Roadmate 230

Ниже приведен список подходящей посуды:

9 Настройка регулятора мощности

Когда прибор подключен, на дисплее появляется «0», и звучит акусти-

➤ Во время выполнения программы приготовления или разморажива-

ния нажмите кнопку STOP/CLEAR, чтобы приостановить программу.

➤ Нажмите кнопку START, чтобы продолжить программу, или повторно

нажмите кнопку STOP/CLEAR, чтобы сбросить программу.

✓ Окончание программы сигнализируется звуковым сигналом, который

повторяется каждые две минуты до тех пор,

пока не будет нажата

одна из кнопок или открыта дверца.

I Кухонная посуда Пригодность для микровол- новых печейЖаростойкое стекло Да

Не жаростойкое стекло Нет Жаростойкая керамика Да

Пригодная для СВЧ-печей пластиковая посуда Да Пергаментная бумага ДаМеталлические чашки НетМеталлические подставки Нет Алюминиевая фольга и емкости из алюми- ниевой фольги Нет

При выборе уровней «600 Вт» или «500 Вт» максимальное

время приготовления, которое может быть настроено,

составляет 15 минут. При выборе уровня мощности «400 Вт»

максимальное время приготовления, которое может быть

настроено, составляет 30 минут.RU Dometic Roadmate 230 Радопомехи

➤ Разместите продукты питания в печи и закройте дверцу.

➤ Нажмите кнопку POWER, чтобы выбрать требуемую мощность

(«600 Вт»  «500 Вт»  «400 Вт»).

➤ Для ввода требуемого времени приготовления нажмите запрограм-

мированные цифровые кнопки.

➤ Нажмите кнопку START.

➤ Разместите продукты питания в печи и закройте дверцу.

➤ Для выбора нужного веса продуктов нажмите кнопку DEFROST:

➤ Для того, чтобы начать выбранную программу размораживания,

нажмите кнопку START.

Работа микроволновой печи может вызывать помехи в работе радио,

телевизора или аналогичных приборов.

Помехи могут быть уменьшены или устранены следующими мерами:

➤ Очистите дверцу и уплотнительную поверхность печи.

➤ Заново отрегулируйте приемную антенну радио или телевизора.

➤ Измените расположение печи относительно приемников.

➤ Отодвиньте печь от приемников.

Нажать кнопку DEFROST Вес

 Прежде, чем очистить прибор, выключите его и вытащите сетевую

 Содержите камеру печи в чистоте. В случае разбрызгивания еды или

прилипания пролитых жидкостей к стенам печи удалите их влажной

тряпкой. Если печь слишком загрязнена, то используйте нейтраль-

ное моющее средство. Избегайте использования аэрозолей и других

едких чистящих средств

, т. к. они могут оставлять пятна, полосы или

шероховатости на поверхности дверцы.

 Очистку наружных поверхностей рекомендуется выполнять влажной

тряпкой. Во избежание повреждений внутренних рабочих узлов печи

не допускать попадания воды непосредственно в вентиляционные

 Для удаления загрязнений и брызг регулярно очищайте дверцу и

боковые окошки, уплотнения дверцы и соседние

тряпкой. Не используйте абразивные средства.

 Не допускайте, чтобы панель управления была влажной. Очищайте

ее мягкой, влажной тряпкой. Для того, чтобы исключить случайное

включение печи, оставляйте дверцу открытой.

 Если влага собирается внутри или на наружной стороне дверцы,

протрите ее насухо мягкой тряпкой. Это обычно происходит при

высокой влажности воздуха

и является нормальным явлением.

 Периодически необходимо вынимать стеклянную чашку в целях

очистки. Промойте стеклянную чашку теплым мыльным раствором

или в посудомоечной машине.

 Во избежание чрезмерного шума рекомендуется регулярно очищать

дно печи. Очищайте нижнюю часть печи нейтральным чистящим

 Неприятные запахи можно удалить из печи, используя воду с соком

кожурой лимона. Налейте ее в глубокую, подходящую для микро-

волновых печей емкость и включите печь на 5 минут. Тщательно очи-

стите и протрите ее насухо мягкой тряпкой.

 При необходимости замены лампы печи обратитесь к официальному

 Печь необходимо регулярно очищать и удалять все остатки пище-

вых продуктов. Если печь не

поддерживается в чистоте, это может

привести к повреждениям поверхности, что оказывает отцательное

воздействие на срок службы прибора.RU Dometic Roadmate 230 Устранение неисправностей

12 Устранение неисправностей

Действителен установленный законом срок гарантии. Если продукт

неисправен, обратитесь в представительство изготовителя в Вашей

стране (адреса см. на оборотной стороне инструкции) или в торговую

В целях проведения ремонта или гарантийного обслуживания Вы

должны также послать следующие документы:

 копию счета с датой покупки,

 причину рекламации или описание неисправности.

➤ По возможности, выкидывайте упаковочный материал в мусор,

подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то

получите информацию в ближайшем центре по вторичной

переработке или в торговой сети о соответствующих

предписаниях по утилизации. Fault Remedy Печь не работает. Убедитесь в том, что печь присоединена должным обра-

зом. Если она присоединена неправильно, то вытяните

вилку, подождите 10 секунд и присоедините печь дол- жным образом. Проверьте, не перегорел ли предохранители или не сра-

ботал ли защитный выключатель. Если они работают

должным образом, то проверьте розетку, подключив к ней другой прибор. Убедитесь в том, что панель управления запрограммиро-

вана правильно и что настроен таймер.

Убедитесь в том, что дверца закрыта должным образом.

В противном случае микроволновая энергия не поступает в камеру.RU

Технические данные Dometic Roadmate 230

15 Технические данные

Dometic Roadmate 230

Потребляемая мощность: 230 В~, 50 Гц

Выходная мощность:600Вт

Рабочая частота: 2450 МГц

Наружные размеры, В х Ш x Г: 271 × 457 × 360 мм

Размеры камеры, В х Ш x Г: 210 × 315 × 329 мм
