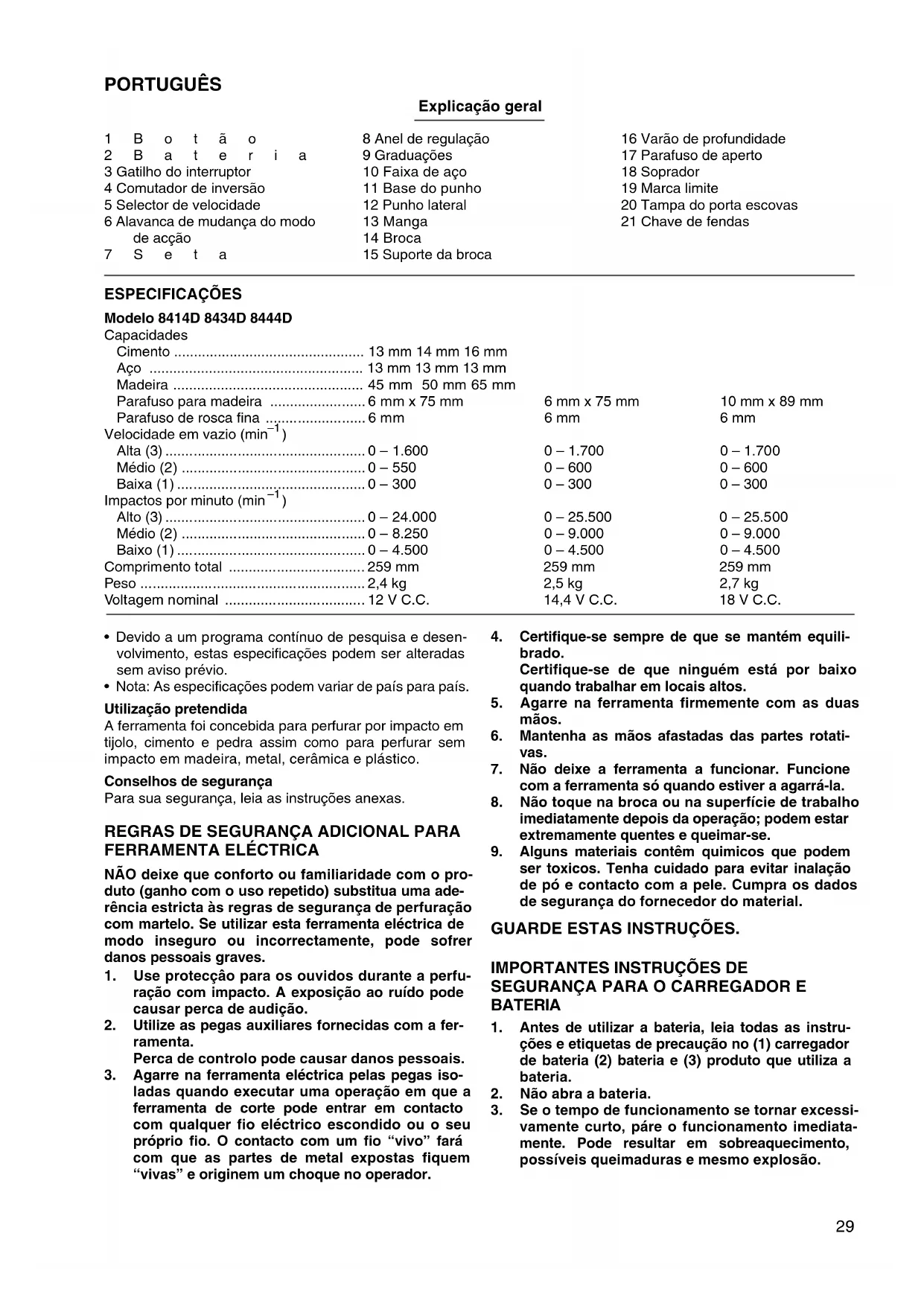

MANUAL DE UTILIZADOR 8414DWFE MAKITA

1 B o t ã o	8 Anel de regulação	16 Varão de profundidade
2 B a t e r i a	9 Graduações	17 Parafuso de aperto
3 Gatilho do interruptor	10 Faixa de aço	18 Soprador
4 Comutador de inversão	11 Base do punho	19 Marca limite
5 Selector de velocidade	12 Punho lateral	20 Tampa do porta escovas
6 Alavanca de mudança do modo de acção	13 Manga	21 Chave de fendas
	14 Broca
7 S e t a	15 Suporte da broca

ESPECIFICAÇÕES

Modelo 8414D 8434D 8444D

Capacidades
Cimento	13 mm 14 mm 16 mm
Aço	13 mm 13 mm 13 mm
Madeira	45 mm 50 mm 65 mm
Parafuso para madeira	6 mm x 75 mm	6 mm x 75 mm	10 mm x 89 mm
Parafuso de rosca fina	6 mm	6 mm	6 mm
Velocidade em vazio (min ^-1 )
Alta (3)	0 – 1.600	0 – 1.700	0 – 1.700
Médio (2)	0 – 550	0 – 600	0 – 600
Baixa (1)	0 – 300	0 – 300	0 – 300
Impactos por minuto (min ^-1 )
Alto (3)	0 – 24.000	0 – 25.500	0 – 25.500
Médio (2)	0 – 8.250	0 – 9.000	0 – 9.000
Baixo (1)	0 – 4.500	0 – 4.500	0 – 4.500
Comprimento total	259 mm	259 mm	259 mm
Peso	2,4 kg	2,5 kg	2,7 kg
Voltagem nominal	12 V C.C.	14,4 V C.C.	18 V C.C.

- Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.

- Nota: As especificações podem variar de país para país.

Utilização pretendida

A ferramenta foi concebida para perfurar por impacto em tijolo, cimento e pedra assim como para perfurar sem impacto em madeira, metal, cerâmica e plástico.

Conselhos de segurança

Para sua segurança, leia as instruções anexas.

REGRAS DE SEGURANÇA ADICIONAL PARA FERRAMENTA ELÉCTRICA

NÃO deixe que conforto ou familiaridade com o produto (ganho com o uso repetido) substitua uma ade-rência estricta às regras de segurança de perfuração com martelo. Se utilizar esta ferramenta eléctrica de modo inseguro ou incorrectamente, pode sofrer danos pessoais graves.

1. Use protecção para os ouvidos durante a perfuração com impacto. A exposição ao ruído pode causar perca de audição.
2. Utilize as pegas auxiliares fornecidas com a ferramenta.
   Perca de controlo pode causar danos pessoais.

3. Agarre na ferramenta eléctrica pelas pegas isoladas quando executar uma operação em que a ferramenta de corte pode entrar em contacto com qualquer fio eléctrico escondido ou o seu próprio fio. O contacto com um fio “vivo” fará com que as partes de metal expostas fiquem “vivas” e originem um choque no operador.

4. Certifique-se sempre de que se mantém equilibrado.
   Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.

5. Agarre na ferramenta firmemente com as duas mãos.
6. Mantenha as mãos afastadas das partes rotativas.
7. Não deixe a ferramenta a funcionar. Funcione com a ferramenta só quando estiver a agarrá-la.
8. Não toque na broca ou na superfície de trabalho imediatamente depois da operação; podem estar extremamente quentes e queimar-se.
9. Alguns materiais contêm químicos que podem ser toxicos. Tenha cuidado para evitar inalação de pó e contacto com a pele. Cumpra os dados de segurança do fornecedor do material.

GUARDE ESTAS INSTRUÇÕES.

IMPORTANTES INSTRUÇÕES DE SEGURANÇA PARA O CARREGADOR E BATERIA

1. Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.
2. Não abra a bateria.

3. Se o tempo de funcionamento se tornar excessivamente curto, páre o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.

4. Se entrar electrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Cubra sempre os terminais da bateria com a capa da bateria quando a não estiver a utilizar.
6. Não curte-circuite a bateria:

(1) Não toque nos terminais com qualquer material condutor.
(2) Evite guardar a bateria juntamente com outros objectos metálicos tais como pregos, moedas, etc.
(3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

1. Não guarde a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50°C.
2. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo.
3. Tenha cuidado para não deixar cair ou dar pancadas na bateria.

GUARDE ESTAS INSTRUÇÕES.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja completa- mente descarregada. Páre sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.
2. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria.
3. Carregue a bateria à temperatura ambiente de 10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar.
4. Carregue a bateria de Niquel Metal Hidreto quando não a utilizar durante mais do que seis meses.

DESCRIÇÃO FUNCIONAL

PRECAUÇÃO:

- Cerifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de regular ou verificar qualquer função na ferramenta.

Instalar ou retirar a bateria (Fig. 1)

• Desligue sempre a ferramenta antes de colocar ou retirar a bateria.
• Para retirar a bateria, tire-a da ferramenta enquanto pressiona os botões em ambos os lados da bateria.
• Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Coloque-a sempre completamente até que fique presa no lugar com um pequeno clique. Se assim não for, pode acidentalmente cair da ferramenta ferindo-o a si ou alguém próximo.
• Não utilize força quando coloca a bateria. Se a bateria não deslizar facilmente é porque não está colocada correctamente.

Acção do interruptor (Fig. 2)

PRECAUÇÃO:

- Antes de colocar a bateria na ferramenta certifique-se de que o gatilho funciona correctamente e volta para a posição "OFF" (desligado) quando o solta.

Para ligar a ferramenta carregue simplesmente no atilho. A velocidade da ferramenta aumenta quando aumenta a pressão no gatilho. Liberte o gatilho para parar.

Acção do comutador de inversão (Fig. 3)

Esta ferramenta tem um comutador de inversão para mudar a direcção de rotação. Pressione a alavanca do comutador de inversão no lado “A” para rotação para a direita ou no lado “B” para rotação para a esquerda. Quando a alavanca do interruptor está na posição neutra, não pode carregar no gatilho.

PRECAUÇÃO:

• Verifique sempre a direcção de rotação antes da operação.
• Só utilize o comutador de inversão quando a ferramenta estiver completamente parada. Mudar a direcção de rotação antes da ferramenta parar pode estragá-la.
• Quando não está a funcionar com a ferramenta, coloque sempre o comutador de inversão na posição neutra.

Mudança de velocidade (Fig. 4)

Esta ferramenta tem uma alavanca de mudança de velocidade com três mudanças. Para mudar a velocidade, primeiro desligue a ferramenta e em seguida deslize a alavanca de mudança de velocidade para a posição "1" para baixa velocidade, posição "2" para velocidade média ou posição "3" para alta velocidade. Certifique-se de que a alavanca de mudança de velocidade está colocada na posição correcta antes da operação. Utilize a velocidade correcta para o seu trabalho.

NOTA:

Quando muda a posição de “1” para “3” ou de “3” para “1” pode ser um pouco difícil deslizar a alavanca de mudança de velocidade. Nesse caso, ligue a ferramenta e funcione durante 1 segundo na posição “2” e em seguide páre a ferramenta e deslize para a posição desejada.

PRECAUÇÃO:

• Coloque sempre a alavanca de mudança de velocidade completamente na posição correcta. Se funcionar com a ferramenta com a alavanca de mudança de velocidade posicionada entre a posição “1”, “2” ou “3” pode estragar a ferramenta.
• Não utilize o selector de velocidade enquanto a ferramenta está funcionar. Pode estragar a ferramenta.

Seleção do modo de acção (Fig. 5)

Esta ferramenta tem uma alavanca de mudança do modo de acção. Seleccione um dos três modos adequado para o seu trabalho utilizando esta alavanca.

Só para rotação, deslize a alavanca de modo a que aponte para a marca no corpo da ferramenta.

Para rotação com martelo, deslize a alavanca de modo a que aponte para a marca no corpo da ferramenta.

Para rotação com embreagem, deslize a alavanca para a marca no corpo da ferramenta.

NOTA:

Quando muda a posição de para pode ser um pouco difícil deslizar a alavanca de mudança do modo de acção. Nesse caso, ligue a ferramenta e funcione durante 1 segundo na posição e em seguide páre a ferramenta e deslize para a posição desejada.

PRECAUÇÃO:

Coloque sempre a alavanca correctamenta na marca do modo desejado. Se funcionar com a ferramenta com a alavanca posicionada entre as marcas, pode estragar a ferramenta.

Regulação do binário de aperto (Fig. 6)

O binário de aperto pode ser regulado em 16 posições rodando o anel de regulação de modo a que as graduações fiquem alinhadas com a seta no corpo da máquina. O binário de aperto será mínimo quando a seta estiver alinhada com o número 1 e máximo quando estiver com o número 16.

Antes da operação final, faça uma experiência introduzindo um parafuso na superfície de trabalho ou semelhante para determinar qual o nível de torção adequado para uma operação particular.

MONTAGEM

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de efectuar qualquer inspecção e manutenção.

Instalação do punho lateral (pega auxiliar) (Fig. 7)

Utilize sempra o punho lateral para se assegurar de uma operação segura. Instale o punho lateral de modo a que a faixa de metal do punho encaixe no tambor da ferramenta.

Em seguida aperte o punho rodando-o para a esquerda para a posição desejada. Pode rodar 360° para ser preso em qualquer posição.

Instalar ou retirar a broca de aparafusar ou a broca de perfurar

Rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca no mandril o mais fundo possível. Rode a manga para a direita para apertar o mandril. Para retirar a broca, rode a manga para a esquerda.

(Fig. 8)

Quando não utiliza a broca de aparafusar, mantenha-a nos suportes da broca. Pode guardar brocas até 45 mm de comprimento. (Fig. 9)

Varão de profundidade regulável (Fig. 10)

O varão de profundidade regulável é utilizado para perfurar orifícios de profundidade uniforme. Solte o parafuso de aperto, coloque na posição desejada e em seguida aperte o parafuso de aperto.

OPERAÇÃO

Operação de perfuração com martelo

PRECAUÇÃO:

- É exercida uma força tremenda e repentina de torção na ferramenta/broca quando parte o buraco, quando o buraco fica bloqueado com aparas e partículas ou quando bate em varões reforçados embebidos no cimento. Utilize sempre o punho lateral (pega auxiliar) e agarre firmemente na ferramenta tanto pelo punho lateral como pela pega do gatilho durante a operação.

Se assim não for pode resultar na perca de controlo da ferramenta e danos severos.

Primeiro deslize a alavanca de mudança do modo de acção de modo a que aponte para a marca .º anel de regulação pode ser alinhado em qualquer valor do binário para esta operação.

Certifique-se de que utiliza uma broca de carboneto de tungsténio.

Posicione a broca na posição desejada para o orifício e em seguida carregue no gatilho. Não force a ferramenta.

Pressão ligeira oferece melhores resultados. Mantenha a ferramenta na posição e evite que deslize para fora do orifício.

Não aplique mais pressão quando o orifício fica bloqueado com aparas ou partículas. Em vez disso, funcione com a ferramenta de lado e em seguida retire a broca parcialmente do orifício. Repetindo isto várias vezes, o orifício ficará limpo e pode retomar a operação normal.

Soprador (acessório opcional) (Fig. 11)

Depois de perfurar o orifício, utilize o soprador para retirar a poeira do orifício.

Operação de aparafusar (Fig. 12)

Primeiro, deslize a alavanca de mudança do modo de acção de modo a que aponte para a marca. Regule o anel de regulação para o binário apropriado para o seu trabalho. Em seguida execute o seguinte.

Coloque a ponta da broca de aparafusar na cabeça do parafuso e aplique pressão na ferramenta. Comece com a ferramenta devagar e em seguida aumente gradualmente a velocidade. Liberte o gatilho assim que o aperto estiver feito.

NOTA:

• Certifique-se de que a broca de aparafusar está colocada direita na cabeça do parafuso ou o parafuso e/ou a broca podem estragar-se.
• Quando aparafusa parafusos para madeira, faça primeiro um orifício piloto para tornar o aparafusamento mais simples e evitar que a peça de trabalhe lasque. Veja a tabela abaixo.

Diâmetro nominal do parafuso para madeira (mm)	Tamanho recomendado do orifício piloto (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,6–3,9
5,8 4,0–4,2
6,1 4,2–4,4

NOTA:

- Se a ferramenta funcionar continuamente até que a bateria fique descarregada, deixe-a descansar durante 15 minutos antes de continuar com uma bateria carregada.

Operação de perfuração

PRECAUÇÃO:

• Pressão excessiva na ferramenta não aumentará a velocidade de perfuração. De facto, pressão excessiva só servirá para estragar a ponta da broca, diminuir o rendimento da ferramenta e diminuir a sua vida útil.
• É exercida uma enorme força na ferramenta/broca quando acaba o buraco. Agarre na ferramenta firmemente e tenha cuidado quando a broca começa a atravessar a peça de trabalho.
• Se a broca ficar presa, pode retirá-la muito simplesmente colocando o comutador de inversão para inverter a rotação e fazer com que a broca ande para trás. No entanto a ferramenta pode recuar abruptamente se não lhe estiver a pegar firmemente.
• Prenda sempre peças pequenas num torno ou num mecanismo semelhante.
• Se a ferramenta funcionar continuamente até que a bateria esteja descarregada, deixe a ferramenta descansar durante 15 minutos antes de continuar com uma bateria carregada.

Primeiro deslize a alavanca de mudança do modo de acção de modo a que aponte para a marca. O anel de regulação pode ser alinhado em qualquer valor do binário para esta operação. Depois proceda como se segue.

Perfuração em madeira

Quando perfura em madeira obtém melhores resultados com perfuradores para madeira que tenham um para-fuso guia. O parafuso guia torna a perfuração mais fácil empurrando a broca para a peça a trabalhar.

Perfuração em metal

Para evitar que a broca deslize quando começa um buraco, faça um entalhe com um furador e martelo no ponto a ser perfurado. Coloque a ponta da broca no entalhe e comece a perfuração.

Utilize um lubrificante para corte quando perfura metal. As excepções são ferro e latão que devem ser perfurados em seco.

MANUTENÇÃO

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspecção ou manutenção.

Substituição das escovas de carvão (Fig. 13 e 14)

Desmonte e verifique as escovas de carvão regularmente. Substitua-as quando estas apresentarem um desgaste até à marca limite. Mantenha as escovas de carvão limpas e soltas, podendo deslizar nos suportes.

Ambas as escovas de carvão devem ser substituídas em simultâneo. Utilize exclusivamente escovas de carvão idênticas.

Recorra a uma chave de fendas para retirar as tampas dos suportes de escovas. Retire as escovas de carvão gastas, introduza as novas e fixe as tampas dos suportes.

Para manter a SEGURANÇA e FIABILIDADE do produto, reparações, qualquer manutenção ou regulação deve ser executada por Serviços de Assistência Autorizados da Makita, utilizando sempre peças de substituição Makita.

ACESSÓRIOS

PRECAUÇÃO:

- Estes acessórios ou peças são recomendados para utilização com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.

Se precisar de ajuda para obter mais informações relativos a estes acessórios, entre em contacto com o centro de assistência Makita local.

• Brocas de perfurar
• Brocas de perfuração com martelo
• Brocas de aparafusar
• Conjunto do punho
• Varão de profundidade
• Soprador
• Óculos de segurança
• Conjunto de almofada de borracha
• Almofada de espuma para polir
• Boina de lã
• Vários tipos de baterias Makita e carregadores

DANSK

DECLARAÇÃO DE CONFORMIDADE DA CE

Declaramos sob inteira responsabilidade que este produto obedece às seguintes normas de documentos normalizados,

EN60745, EN55014

de acordo com as directivas 89/336/CEE e 98/37/CE do Conselho.

DANSK

Ruído e vibração do modelo 8414D

Os níveis normais de ruído A são

nível de pressão de som: 86 dB (A)

nível do sum: 99 dB (A)

Utilize protectores para os ouvidos –

O valor médio da aceleração é 6 m/s ^2 .

Estes valores foram obtidos de acordo com EN50260.

Ruído e vibração do modelo 8434D

Os níveis normais de ruído A são

nível de pressão de som: 86 dB (A)

nível do sum: 99 dB (A)

- Utilize protectores para os ouvidos -

O valor médio da aceleração é 7 m/s ^2 .

Estes valores foram obtidos de acordo com EN50260.

Ruído e vibração do modelo 8444D

Os níveis normais de ruído A são

nível de pressão de som: 86 dB (A)

nível do sum: 99 dB (A)

Utilize protectores para os ouvidos –

O valor médio da aceleração é 8 m/s ^2 .

Estes valores foram obtidos de acordo com EN50260.
