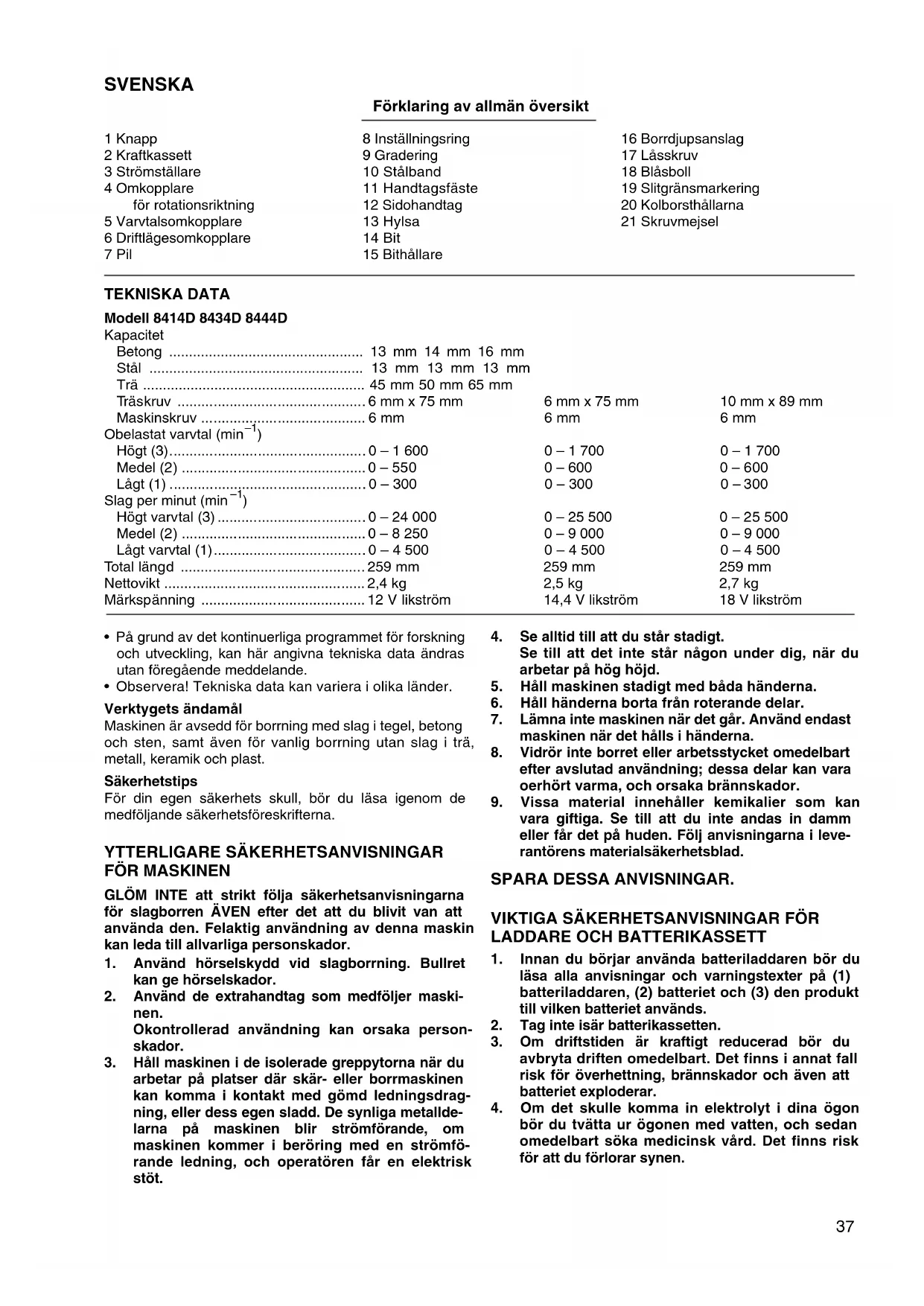

BRUKSANVISNING 8414DWFE MAKITA

	Förklaring av allmän översikt
1 Knapp	8 Inställningsring	16 Borrdjupsanslag
2 Kraftkassett	9 Gradering	17 Låsskruv
3 Strömställare	10 Stålband	18 Blåsboll
4 Omkopplare	11 Handtagsfäste	19 Slitgränsmarkering
för rotationsriktning	12 Sidohandtag	20 Kolborsthållarna
5 Varvtalsomkopplare	13 Hylsa	21 Skruvmejsel
6 Driftlägesomkopplare	14 Bit
7 Pil	15 Bithållare

TEKNISKA DATA

Modell 8414D 8434D 8444D

Kapacitet
Betong	13 mm 14 mm 16 mm
Stål	13 mm 13 mm 13 mm
Trä	45 mm 50 mm 65 mm
Träskruv	6 mm x 75 mm	6 mm x 75 mm	10 mm x 89 mm
Maskinskruv	6 mm	6 mm	6 mm
Obelastat varvtal (min ^-1 )
Högt (3)	0 – 1 600	0 – 1 700	0 – 1 700
Medel (2)	0 – 550	0 – 600	0 – 600
Lågt (1)	0 – 300	0 – 300	0 – 300
Slag per minut (min ^-1 )
Högt varvtal (3)	0 – 24 000	0 – 25 500	0 – 25 500
Medel (2)	0 – 8 250	0 – 9 000	0 – 9 000
Lågt varvtal (1)	0 – 4 500	0 – 4 500	0 – 4 500
Total längd	259 mm	259 mm	259 mm
Nettovikt	2,4 kg	2,5 kg	2,7 kg
Märkspänning	12 V likström	14,4 V likström	18 V likström

- På grund av det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande.

- Observera! Tekniska data kan variera i olika länder.

Verktygets ändamål

Maskinen är avsedd för borrning med slag i tegel, betong och sten, samt även för vanlig borrning utan slag i trä, metall, keramik och plast.

Säkerhetstips

För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

YTTERLIGARE SÄKERHETSANVISNINGAR FÖR MASKINEN

GLÖM INTE att strikt följa säkerhetsanvisningarna för slagborren ÄVEN efter det att du blivit van att använda den. Felaktig användning av denna maskin kan leda till allvarliga personskador.

1. Använd hörselskydd vid slagborrning. Bullret kan ge hörselskador.

2. Använd de extrahandtag som medföljer maskinen. Okontrollerad användning kan orsaka person-skador.

3. Håll maskinen i de isolerade grepytorna när du arbetar på platser där skär- eller borrmaskinen kan komma i kontakt med gömd ledningsdragning, eller dess egen sladd. De synliga metalldelarna på maskinen blir strömförande, om maskinen kommer i beröring med en strömförande ledning, och operatören får en elektrisk stöt.

4. Se alltid till att du står stadigt.

Se till att det inte står någon under dig, när du arbetar på hög höjd.

1. Håll maskinen stadigt med båda händerna.

2. Håll händerna borta från roterande delar.

3. Lämna inte maskinen när det går. Använd endast maskinen när det hålls i händerna.

4. Vidrör inte borret eller arbetsstycket omedelbart efter avslutad användning; dessa delar kan vara oerhört varma, och orsaka brännskador.

5. Vissa material innehåller kemikalier som kan vara giftiga. Se till att du inte andas in damm eller får det på huden. Följ anvisningarna i leverantörens materialsäkerhetsblad.

SPARA DESSA ANVISNINGAR.

VIKTIGA SÄKERHETSANVISNINGAR FÖR LADDARE OCH BATTERIKASSETT

1. Innan du börjar använda batteriladdaren bör du läsa alla anvisningar och varningstexter på (1) batteriladdaren, (2) batteriet och (3) den produkt till vilken batteriet används.

2. Tag inte isär batterikassetten.

3. Om driftstiden är kraftigt reducerad bör du avbryta driften omedelbart. Det finns i annat fall risk för överhettning, brännskador och även att batteriet exploderar.

4. Om det skulle komma in elektrolyt i dina ögon bör du tvätta ur ögonen med vatten, och sedan omedelbart söka medicinsk vård. Det finns risk för att du förlorar synen.

5. Se alltid till att batteripolerna är täckta med batteriskyddet när batterikassetten inte används.

6. Kortslut inte batterikassetten:

(1) Rör inte vid polerna med något ledande material.
(2) Undvik att förvara batterikassetter i samma förvaringsutrymme som andra metallföremål, till exempel spikar, mynt, osv.
(3) Utsätt inte batterikassetten för vatten och regn.

Om batterikassetten kortsluts kan det leda till ett kraftigt elektriskt flöde, överhettning, brännskador och även att batterikassetten exploderar eller spricker.

1. Förvara inte maskin och batterikassetter på platser där temperaturen kan stiga till eller överskrida 50°C.
2. Batterikassetten får inte eldas upp, även om den skulle vara svårt skadad eller helt utsliten. Den kan explodera om den slängs i en eld.
3. Var försiktig så att du inte tappar batterikassetten eller att den slår emot något.

SPARA DESSA ANVISNINGAR.

Tips för att upprätthålla batteriets maximala livslängd

1. Ladda upp batterikassetten innan den är fullständigt urladdad. Stanna alltid maskinen och ladda batterikassetten om du märker att maskinen har dålig kraft.
2. Ladda aldrig upp en fulladdad batterikassett. Överladdning förkortar batteriets bruksliv.
3. Ladda batterikassetten med en omgivande temperatur på 10°C – 40°C. Låt upphettade batterikassetter svalna innan de laddas.
4. Ladda upp nickel-metallhydrid-batterier som inte har använts på mer än sex månader.

FUNKTIONSBESKRIVNING

FÖRSIKTIGHET!

- Se alltid till maskinen är avstängd och batterikassetten urtagen innan du utför några justeringar eller kontrollerar några funktioner på maskinen.

Montering och demontering av kraftkassetten (Fig. 1)

• Stäng alltid av maskinen innan kraftkassetten sätts i eller tas ur.
• Ta bort kraftkassetten genom att trycka in knapparna på kassettens båda sidor och samtidigt dra av den från maskinen.
• Sätt på kraftkassetten genom att passa in tungan på kraftkassetten mot skåran i maskinhuset och sedan skjuta den i läge. Skjut alltid på kraftkassetten hela vägen tills den låses i läge med ett litet klickljud. Om kraftkassetten inte låses i läge kan den av misstag falla ur sitt läge, och därmed orsaka skador på dig själv eller någon person i din närhet.
• Tvinga inte kraftkassetten i läge vid monteringen. Om kassetten inte lätt glider i läge, är den inte monterad på rätt sätt.

Strömställarens funktion (Fig. 2)

FÖRSIKTIGHET!

- Kontrollera alltid att strömställaren fungerar normalt och återgår till det avstängda läget ("OFF"-läget) när den släpps innan kraftkassetten sätts i maskinen.

Tryck helt enkelt på strömställaren för att starta maskinen. Varvtalet ökar med ett ökat tryck på strömställaren. Släpp strömställaren för att stanna maskinen.

Maskinen är utrustad med en rotationsomkopplare för att ändra rotationsriktningen. Tryck in rotationsomkopplaren från sida "A" för medurs rotation, och från sida "B" för moturs rotation.

När rotationsomkopplaren står i neutralt läge kan strömställaren inte tryckas in.

FÖRSIKTIGHET!

• Kontrollera alltid rotationsriktningen före användning.
• Använd rotationsomkopplaren först efter att maskinen har stannat helt. Maskinen kan skadas om rotationsriktningen ändras innan maskinen har stannat.
• Ställ alltid rotationsomkopplaren i neutralt läge när maskinen inte används.

Ändring av varvtal (Fig. 4)

Denna maskin har en trestegs varvtalsomkopplare. För att ändra varvtal stänger du först av maskinen och skjuter sedan varvtalsomkopplaren till läge "1" för låg hastighet, "2" för medelhastighet eller till läge "3" för hög hastighet. Kontrollera att omkopplaren är rätt inställd innan du börjar använda maskinen. Använd rätt hastighet för det arbete du ska utföra.

OBSERVERA:

Vid ändring från läge "1" till läge "3" eller från "3" till "1" kan det vara lite svårt att skjuta omkopplaren. Sätt i så fall på maskinen under någon sekund, stäng av den och försök sedan på nytt att föra omkopplaren till önskat läge.

FÖRSIKTIGHET!

• Se alltid till att omkopplaren är helt skjuten i önskat läge. Om du använder maskinen när omkopplaren står mellan läge "1" och "2" eller mellan läge "2" och "3" kan maskinen skadas.
• Skjut inte på varvtalsomkopplaren medan maskinen är igång. Maskinen kan skadas.

Att välja driftläge (Fig. 5)

På den här maskinen finns en driftlägesomkopplare. Använd denna omkopplare för att ställa in det av de tre driftlägen som lämpar sig bäst för det arbete du ska utföra.

Om du bara önskar rotation för du omkopplaren till ⚫-markeringen.

Om du vill ha rotation med slag för du omkopplaren till -markeringen.

Om du vill ha rotation med frikoppling för du omkopplaren till -markeringen.

OBSERVERA:

Vid ändring från läge ⚠ till läge ⚡ kan det vara lite svårt att skjuta driftlägesomkopplaren. Sätt i så fall på maskinen under någon sekund, stäng av den och försök sedan på nytt att föra omkopplaren till önskat läge.

FÖRSIKTIGHET!

Ställ alltid in önskat driftläge på rätt sätt. Om du använder maskinen med omkopplaren mellan två driftlägen kan maskinen skadas.

Justering av åtdragningsmoment (Fig. 6)

Åtdragningsmomentet kan ställas in i 16 steg, genom att vrida på inställningsringen så att dess graderingar är inställda mot pilen på maskinhuset. Åtdragningsmomentet är lägst när siffran 1 är inställd mot pilen, och maximalt när siffran 16 är inställd mot pilen.

Skruva i en provskruv i arbetsmaterialet, eller i en separat bit av samma material, för att bestämma vilket åtdragningsmoment som krävs för ett visst arbete.

HOPSÄTTNING

FÖRSIKTIGHET!

- Tillse alltid att maskinen är frånkopplad och att kraftkassetten tagits ur maskinen innan Du utför arbete på denna.

Av säkerhetsskäl bör du alltid använda sidohandtaget. Montera sidohandtaget så att handtagsfästets stålband fäster ordentligt i maskinen.

Dra sedan åt en handtaget genom att vrida det medurs till önskat läge. Det kan vridas 360° och låsas i alla möjliga lägen.

Sätta in eller ta ut en skruvbit eller ett borr

Vrid hylsan moturs för att öppna chucken. Sätt in en skruvbit eller ett borr i chucken så långt det går. Vrid hylsan medurs för att dra åt chucken. För att ta bort en skruvbit eller ett borr vrider du hylsan moturs. (Fig. 8)

När du inte använder skruvbiten kan du förvara den i bithållaren. 45-millimeters bits kan förvaras här. (Fig. 9)

Justerbart borrdjupsanslag (Fig. 10)

Det justerbara borrdjupsanslaget används för att borra hål med ett visst djup. Lossa låsskruven, ställ in önskat djup och dra sedan åt låsskruven.

IDRAGNING

Använda slagborren

FÖRSIKTIGHET!

- En väldig ryckning och vridning kan påfresta borren när genombrott inträffar, när hålet blir igentäppt av spån och partiklar eller om det finns armeringsjärn i betongen. Använd alltid sidohandtaget (extrahandtaget) och håll maskinen stadigt i båda handtagen under användning. I annat fall kan du förlora kontrollen över maskinen vilket kan orsaka allvarliga personskador.

Sätt först driftlägesomkopplaren på ⚫-markeringen. Inställningsringen kan ställas på önskat vridmoment.

Använd borr med volframkarbid-spets.

Placera borrspetsen där du vill ha hålet och tryck på avtryckaren. Pressa inte med verktyget. Lätt tryck ger bästa resultat. Håll verktyget stadigt på plats och förhindra att det glider bort från hålet.

Tryck inte hårdare när hålet fylls med spån eller partiklar. Kör i stället verktyget på tomgång, och dra sakta ut borren något ur hålet. Gör detta några gånger för att göra rent hålet, och du kan sedan fortsätta borra.

Blåsboll (extra tillbehör) (Fig. 11)

När du borrat hålet kan du använda blåsbollen för att göra rent hålet.

Sätt först driftlägesomkopplaren på -markeringen. Justera inställ-ningsringen för att ställa in det åtdragningsmoment som passar för ditt arbete. Fortsätt sedan enligt följande.

Placera spetsen på skruvmejselverktyget i skruvhuvudet och anlägg tryck mot maskinen. Starta maskinen långsamt och öka sedan hastigheten gradvis. Släpp strömställaren så snart kopplingen bryter in.

OBSERVERA:

• Se till att skruvverktyget sätts i rakt i skruvhuvudet för att inte orsaka skador på skruven och/eller verktyget.
• Förborra ledhål vid iskruvning av träskruv för att underlätta iskruvandet och för att förhindra att arbetsstycket spricker. Se tabellen nedan.

Träskruvens nominella diameter (mm)	Rekommenderad storlek på ledhålet (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,6–3,9
5,8 4,0–4,2
6,1 4,2–4,4

OBSERVERA:

- Om maskinen har använts kontinuerligt tills kraftkassetten har laddats ur bör maskinen tillåtas vila i 15 minuter innan arbetet fortsätts med en ny kraftkassett.

Borning

FÖRSIKTIGHET!

• Ett överdrivet tryck mot maskinen påskyndar inte borrningen. I själva verket leder det överdrivna trycket endast till att borrets spets förstörs, maskinens funktion försämras och dess arbetsliv förkortas.
• Vid hålgénombrytningen utsätts maskinen/borret för en oerhörd kraft. Håll i maskinen stadigt och var uppmärksam när borret börjar bryta igenom arbetsstycket.
• Ett fastborrat borr kan lossas helt enkelt genom att sätta rotationsomkopplaren i motsatt rotationsriktning för att backa ut borret. Maskinen kan dock backa ut häftigt om du inte håller i den stadigt.
• Fäst alltid små arbetsstycken i ett skruvstäd eller liknande fasthållande anordning.
• Om maskinen har använts kontinuerligt tills kraftkassetten har laddats ur, bör maskinen tillåtas vila i 15 minuter innan arbetet fortsätts med en ny kraftkassett.

Säll först driftlägesomkopplaren på ⚫-markeringen. Inställningsringen kan ställas på önskat vridmoment. Gör sedan på följande sätt.

Borrning i trä

Vid borning i trä uppnås bäst resultat om ett träborr med ledskruv används. Ledskruven förenklar borningen genom att dra borret in i arbetsstycket.

Borrning i metall

Gör en försänkning med hjälp av en körnare och en hammare där hålet ska vara för att förhindra att borret slinter när borrningen påbörjas. Placera spetsen på borret i försänkningen och börja borra.

Använd borrolja vid borrning metall. Undantagen är järn och mässing som ska borras torra.

UNDERHÅLL

FÖRSIKTIGHET!

- Tillse alltid att maskinen är fränkopplad och att kraftkassetten tagits ur maskinen innan du påbörjar inspektion eller underhåll.

Utbyte av kolborstarna (Fig. 13 och 14)

Ta ur och kontrollera kolborstarna med jämna mellanrum. Byt ut dem om de har slitits ner till slitgränsmarkeringen. Håll kolborstarna rena, och se till att de lätt kan röra sig i hållarna. Båda kolborstarna ska bytas ut samtidigt. Använd endast identiska kolborstar.

Använd en skruvmejsel för att ta bort locken över kolborsthållarna. Ta ur de utslitna kolborstarna, sätt i nya och sätt sedan tillbaka kolborsthållarnas lock.

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör reparationer och andra typer av underhåll och justeringar alltid utföras av Makitas fabriksverkstäder eller andra serviceverkstäder som är godkända av Makita, där Makita reservdelar alltid används.

TILLBEHÖR

FÖRSIKTIGHET!

- Dessa tillbehör och tillsatser rekommenderas för användning med den Makita-maskin som anges i den här bruksanvisningen. Om andra tillbehör eller tillsatser används finns det risk för personskador. Använd endast tillbehören och tillsatserna för de ändamål de uttryckligen är avsedda för.

Tillfråga din lokala återförsäljare av Makita-produkter om du behöver ytterligare hjälp med eller mer detaljer angående dessa tillbehör.

• Borr
- Slagborr
- Skruvbits
- Handtag
- Borrdjupsanslag
- Blåsboll
- Skyddsglasögon
- Gummirondellset
- Putsrondell av skumgummi
- Polerhätta
- Olika typer av Makita originalbatterier och -laddare

NORSK

Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar för standardiserade dokument,

EN60745, EN55014

i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÆRING

Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende standard i de standardiserte dokumenter:

EN60745, EN55014,

i samsvar med Råds-direktivene, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAVUUDESTA

Buller och vibration hos modell 8414D

De typiska A-vägda bullernivåerna är

ljudtrycksnivå: 86 dB (A)

ljudeffektnivå: 99 dB (A)

- Använd hörselskydd -

Det typiskt vägda effektivvärdet för acceleration är 6 m/s ^2 .

Dessa värden har erhållits i enlighet med EN50260.

Buller och vibration hos modell 8434D

De typiska A-vägda bullernivåerna är

ljudtrycksnivå: 86 dB (A)

ljudeffektnivå: 99 dB (A)

- Använd hörselskydd -

Det typiskt vägda effektivvärdet för acceleration är 7 m/s ^2 .

Dessa värden har erhållits i enlighet med EN50260.

Buller och vibration hos modell 8444D

De typiska A-vägda bullernivåerna är

ljudtrycksnivå: 86 dB (A)

ljudeffektnivå: 99 dB (A)

- Använd hörselskydd -

Det typiskt vägda effektivvärdet för acceleration är 8 m/s ^2 .

Dessa värden har erhållits i enlighet med EN50260.
