BRUKSANVISNING HP2051FJ MAKITA

Det foljande visar de symboler som anvands for den har maskinen. Se noga till att du forstar deras innebord innan maskinen anvands.

Symbolene

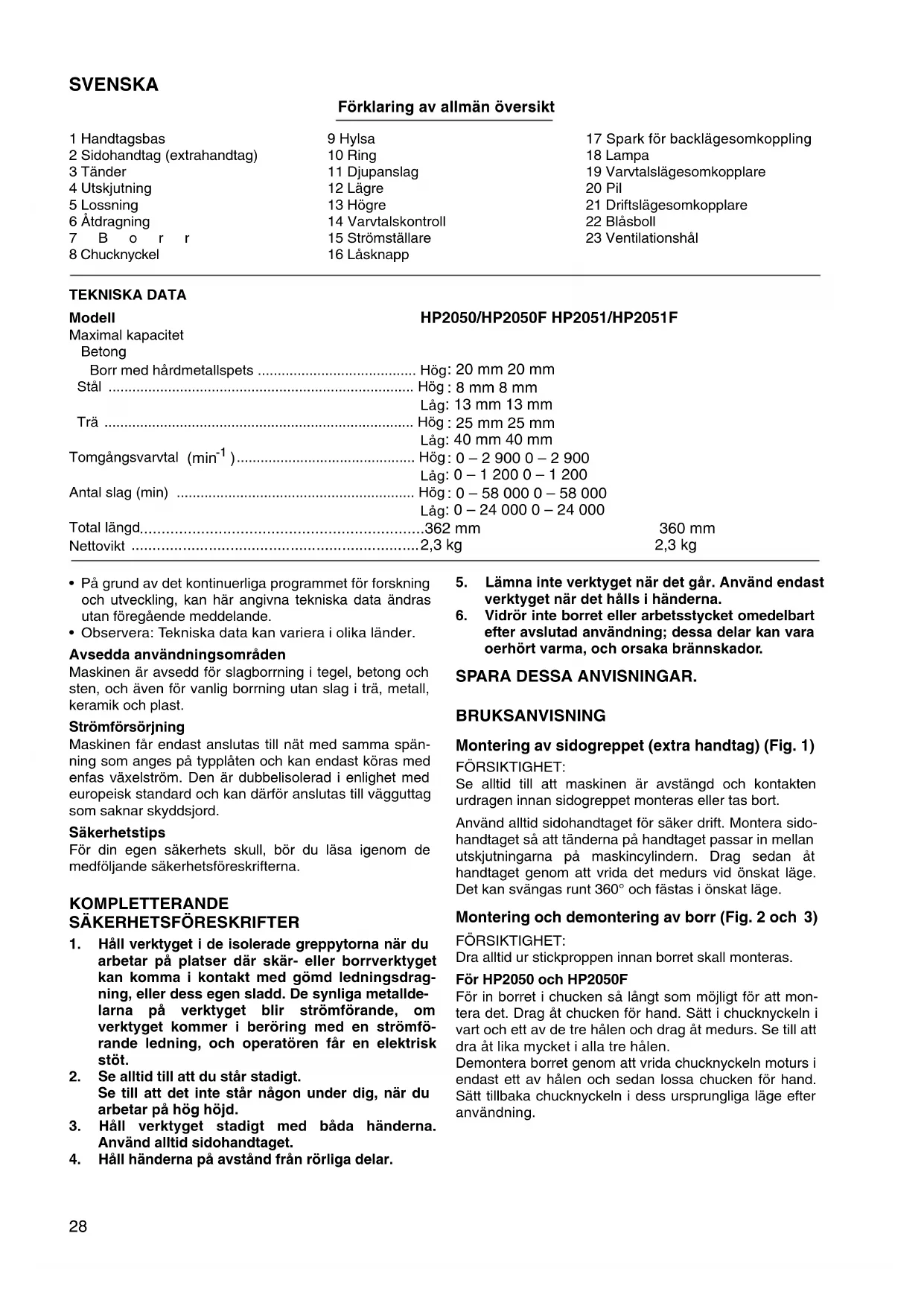

	Förklaring av allmän översikt
1 Handtagsbas	9 Hylsa	17 Spark für backlagesomkoppling
2 Sidohandtag (extrahandtag)	10 Ring	18 Lampa
3 Tänder	11 Djupanslag	19 Varvitalslagesomkopplare
4 Utskjutning	12 Lägre	20 Pil
5 Lossning	13 Högre	21 Driftsägesomkopplare
6 Åtdragning	14 Varvitalskontroll	22 Blåsboll
7 B o r r	15 Strömställare	23 Ventilationshål
8 Chucknyckel	16 Läsknapp

TEKNISKA DATA

Model	HP2050/HP2050F	HP2051/HP2051F
Maximal kapacitet
Betong
Borr medHardmetallspets	Hög: 20 mm 20 mm
Stål	Hög: 8 mm 8 mm
	Låg: 13 mm 13 mm
Trä	Hög: 25 mm 25 mm
	Låg: 40 mm 40 mm
Tomgangsvarvtil (min-1)	Hög: 0 - 2900 0 - 2900
	Låg: 0 - 1200 0 - 1200
Antal slag (min)	Hög: 0 - 58000 0 - 58000
	Låg: 0 - 24000 0 - 24000
Total langd.	362 mm	360 mm
Nettovikt	2,3 kg	2,3 kg

• På grund av det kontinuierliga programmet for forskning och utveckling, kan har angivna tekniiska data andrasutan foregående meddelande.
• Observera: Tekniska data kan variera i olikaalander.

Avsedda användningsområden

Maskinen ar avsedd for slagborrning i tegel, betong och sten, och även for vanlig borning utan slag i tra, metall, keramik och plast.

Strömförsörjning

Maskinen fär endast anslutas till nat med sama spanning som anges på typplaten och kan endast köras med enfas væxelström. Den ar dubbelisolerad i enlighet med europeisk standard och kan därfor anslutas till vagguttag som saknar skyddsjord.

Sakerhetstips

För din egen sakerhets skull, bör du lasaigenom de medfoljande sakerhetsforeskrifterna.

KOMPLETETTERANDE

SAKERHETSFORESKRIFTER

1. Hall verktyget i de isolerade greppytornaRARY du arbetar pa platser dar skar-ller borverktyget kan komma i kontakt med gomd ledningsdragning, ell derss egen sladd. De synlga metalldelarna pa verktyget blir strormforande, om verktygetkommeniberoringmed en stromforande ledning, och operatorenfar en elektrisk stot.
2. Se alltid till att du står stadigt.
   Se till att det inte står nàgon under dig, Near du arbetar på Hög hójd.
3. Hall verktyget stadigt med bada händerna. Använd alltid sidohandtaget.

4. Hall händerna på avständ frän rörliga delar.

5. Lämna inte verktyget nar det gär. Använd endast verktyget nar det hälls i händerna.

6. Vidrōr inte borret eller arbetsstycket omedelbart after avslutad användning; dessa delar kan vara oerhört varma, och orsaka brännskador.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering av sidogreppet (extra handtag) (Fig. 1)

FÖRSIKTIGHET:

Se alltid till att maskinen ar avstangd och kontakten urdragen innan sidogreppet monteras aller tas bort.

Använd alltid sidohandtaget für saker drift. Montera sidohandtaget瑕 att tanderna pa handtaget passar in mellan utskjutningarna pa maskincyllindern.Drag sedan at handtaget genom att vrida det medurs vid onskat lage. Det kan svängas runt 360^ och fastas i onskat lage.

Montering och demontering av borr (Fig. 2 och 3)

FÖRSIKTIGHET:

Dra alltid ur stickproppen innan borret skull monteras.

For HP2050 och HP2050F

For in borret i chucken sá langt som möjligt for att montera det. Drag at chucken for hand. Satt i chucknyckeln i vart och ett av de tre halen och drag at medurs. Se till att dra at lika mycket i alla tre halen.

Demontera borret genom att vrida chucknyckeln moturs i endast ett av halen och sedan lossa chucken for hand. Satt tillbaka chucknyckeln i dess ursprungliga lage after anvandning.

For HP2051 och HP2051F

Häll fast ringen och vrid hylsan moturs for att öppna chucken. För in borret i chucken sö langt det gär. Häll fast ringen ordentligt och vrid hylsan medurs for att dra at chucken. Ta bort borret genom att hälla fast ringen och vrida hylsan moturs.

Djupanslag (Fig. 4)

Djupanslaget ar praktiskt att använda vid borning av hal med sama djup. Lossa sidohandtaget och satt i djupanslaget i halen i handtagsbas. Justera djupanslaget till önskat djup och drag at sidohandtaget.

OBSERVERA:

Djupanslaget kan inte anvandas i det lage)daret slar emot vaxelhuset.

Strömställarens fonction (Fig.5)

FÖRSIKTIGHET:

Kontrollera att stromstellaren fungerar normalt och atergar till avstangt lage ("OFF") nar den slapps innan natsladden sats i.

Tryck helt enkelt pa stromstellaren for att starta maskinen. Maskinens varvtil okas med okat tryck pa stromstellaren. Slapp stromstellaren for att stanna. Tryck pa stromstellaren och tryck sedan in lasknappen for kontinuereg drift. Tryck in stromstellaren helt och slapp den sedan for att stanna maskinen fran det LASTa laget.

Maskinen ar forsedd med en vartalskontroll for att kunna begransa maskinens maxima varvital (variabelt). Vrid varvitalskontrollen medurs for hogre varvital, och moturs for lagre varvital.

Att tanda lamporna (HP2050F och HP2051F)

FÖRSIKTIGHT:

Tittainte rakt in i lampan sa att du direkt kan se Ijuskali-

Tryck pa stromstallaren for att tanda lampan. Slapp strombrytaren for att slacka lampan.

OBSERVERA:

Använd en torr tygduk for att torka av lampans lins. Var forsiktig sa att du inte repar linsen, aftersom det kan gora att lampans ljusstyrkaforsamras.

Backlagesomkopplarens fonction (Fig. 6)

Maskinen ar forsedd med en omkopplare for att andra rotationsriktningen. Flytta backlagesomkopplaren till laget (sidan A) for medurs rotation, och till laget (sidan B) for moturs rotation.

FÖRSIKTIGHT:

• Kontrollera alltid vilen rotationsriktning som ar installd innan du anvander maskinen.
• Vrid inte på backlagesomkopplaren forrän maskinen har stannat welt. Om rotationsriktningen andras innan maskinen har stannat kan själva maskinen skadas.

Varvtsalagesomkopplare (Fig. 7)

Det gär att forvälja två varvtalsområden med varvtalslagesomkopplaren. Vrid varvtalslagsomkopplaren sö att pilen på maskinhuset star mot omkopplarenläge "I"for lågt varvthal, och mot laget "II"for högt varvthal.

Om det ar svart att vrida sunt omkopplaren kan du forsoka med att vrida en aning pa chucken i endera riktningen, och direfter forsoka vrida pa omkopplaren igen.

FÖRSIKTIGHET:

Vrid inte på varvitalslagsomkopplaren forran maskinen har stannat helt. Om varvitalsaget andras innan maskinen har stannat kan sjalva maskinen skadas.
- Ställ alltid varvtalslagesomkopplaren helt i lage. Om maskinen används med varvtalslagesomkopplaren ställd mitt emellan lage "I" och "II" kan maskinen skadas.

Att valja driftslage (Fig. 8)

Maskinen ar forsedd med en driftslagesomkopplare. Skjut driftslagesomkopplaren at hoger (mot symbolenf) for slagborrning. Skjut driftslagesomkopplaren at vänster (mot symbolen )for vanlig borrning utan slag.

FÖRSIKTIGHET:

Skjut alltid driftsägesomkopplaren sa att den stär helt i det önskade driftsaget. Om maskinen används med driftsägesomkopplaren ställd mitt emellan driftsägenas symboler kan maskinen skadas.

DRIFT

Slagborrning

Skjut drifts agesomkopplaren till symbolen for "slagborrningsdrift" vid borrningsarbeten i betong, granit, kakel osv. Se till att du alltid anvanderett borr med hardmetallspets.Anlagg inte mer tryck nar halet borjar tappasigen av borrspan ell erandapraklar.Kor istallet maskinen utan belastning, och for ut borret en bit ur halet.Genom att upprepa denna manover nagra ganger renssa haretur.Anvandblasbollenforattabortborrdammfranh aletfterattdetarfdigborrat.(Fig.9)

Vanlig bornning

Skjut driftslagesomkopplaren till symbolen for " vanlig borrningsdriftutan slag"vid borrningsarbeteniTRA-, metall-ller plastmaterial.

Traborming

Basta resultatet vid borrning i tra erhalls med traborr som ar forsedda med en ledskruv. Ledkruven forenklar borningen genom att dra borret in i arbetsstycket.

Metallborrning

Gör en försänkning med hjälp av en körnare och en hammare där borrhalet skara var for att forhindra att borret slinter nar borningen páborjas. Placera spetsen pa borverktyget i försänkningen och böjar borra. Använd borrolja vid borning i metall. Undantagen ar järn och mässing som ska borras torra.

FÖRSIKTIGHET:

• Ett overdrivet tryck mot verktyget skyndar inte på borningen. I själva verket leder det overdrivna trycket endast till att borrets spets forstörs, verktygets Funktion församras och verktygets arbetsliv forbortas.
• Vid halgenombrytningen utsäts maskinen / borret für en oerhörd kraft. Häll maskinen stadigt och var uppmärksam nar borret börjar bryterigen genom arbetsstycket.
• Ett fastborrat borverktyg kan lossas helt enkelt genom att satta backomkopplaren i motsatt rotationsriktning for att backa ut borret. Maskinen kan dock latt dra ivag om du inte Haller den stadigt innan du startup maskinen.
• Satt alltid fast sma arbetsstycken i ett skruvstad aller liknande fastsattningsanordning.

UNDERHÄLL

FÖRSIKTIGHT:

Forvissa dig alltid om att natkabeln dragits ut ur vagguttaget och att maskinen ar frankopplad innan nagot arbete uftors pa maskinen.

Rengör regelbundet ventilationshålen for att Förhindra att de tâpps igen av damm, smuts eller liknande.

For att bibehalla produktens sakerhet och tillforlitliget, bör alltid reparationer, underhällsservice och justeringar utforas av auktoriserad Makita serviceverkstad.

NORSK

	Forklaring til generell oversikt
1 Gripefot	9 M a n s j e t t	17 Reverseringshendel
2 Støttehandtak (hjelpehandtak)	10 Ring	18 Lampe
3 Tenner	11 Dybdemålter	19 Hastighetsendringsknott
4 Fremskytninger	12 Lavere	20 Pil
5 Løse opp	13 Høyere	21 Funksjonsendringshendel
6 Stramme til	14 Hastighetskontrollskrue	22 Blåsebulb
7 Bor	15 Bryter	23 Ventilasjonhull
8 Chucknøkkel	16 Låseknapp

TEKNISKE DATA

Modell	HP2050/HP2050F	HP2051/HP2051F
Maks. kapasitet
Betong
Bits med wolframkarbidspiss	Høy: 20 mm	20 mm
Stål	Høy: 8 mm	8 mm
	Lav: 13 mm	13 mm
Tre	Høy: 25 mm	25 mm
	Lav: 40 mm	40 mm
Tomgangshastighet (min-1)	Høy: 0 - 2900	0 - 2900
	Lav: 0 - 1200	0 - 1200
Slag pr. (min)	Høy: 0 - 58000	0 - 58000
	Lav: 0 - 24000	0 - 24000
Total lengde	362 mm	360 mm
Netto vekt	2,3 kg	2,3 kg

Dessa tillbehör eller tillsatser rekommenderas endast for användning tillsammans med din Makita maskin som specifieras i denna bruksanvising. Användning av andra tillbehör eller tillsatser kan medföra risk for personskador. Tillbehören och tillsatserna för endast användas på lampligt och)där for avsett satt.

N TILBEHØR

NB!

Under eget ansvar deklarerar vi harmed attenna produit overensstammer med foljande standardiseringar och standardiserade dokument,

HD400, EN50144, EN55014, EN61000

i enlight met EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÄERING

Buller och vibration

De typiska A-vagda bullernivaerna ar

Judtrycksniva: 97 dB (A)

Ijudeffektnivā: 110 dB (A)

• Använd hörskydd -

Det typiskt vägda effektivärdet für acceleration ar 6m / s^2

NORSK

Stoy og vibrasjon

De vanlige A-belastede styniva er
