Caractéristiques techniques	Perceuse à percussion MAKITA HP2051FJ, puissance de 720 W, vitesse à vide de 0-1100/0-2800 tr/min, couple max de 62 Nm.
Type de mandrin	Mandrin à serrage rapide de 13 mm.
Fonctionnalités	Fonction perceuse, fonction percussion, interrupteur à variateur de vitesse.
Utilisation	Idéale pour percer le bois, le métal et le béton.
Poids	Poids de 2,4 kg, facilitant la maniabilité.
Accessoires inclus	Livrée avec un coffret de transport et des forets.
Maintenance	Vérifier régulièrement l'état des charbons et nettoyer les orifices de ventilation.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations générales	Garantie de 3 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - HP2051FJ MAKITA

Comment changer le foret sur la perceuse MAKITA HP2051FJ ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et revissez le mandrin en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Quelle est la puissance de la perceuse MAKITA HP2051FJ ?

La perceuse MAKITA HP2051FJ a une puissance de 720 W.

Comment régler la vitesse de la perceuse ?

La perceuse dispose d'un variateur de vitesse. Appuyez doucement sur la gâchette pour démarrer à faible vitesse, puis augmentez la pression pour atteindre la vitesse maximale.

La perceuse ne fonctionne pas, que dois-je faire ?

Vérifiez que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que la gâchette est bien enfoncée. Si le problème persiste, contactez un service après-vente.

Comment nettoyer ma perceuse MAKITA HP2051FJ ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon sec pour essuyer l'extérieur et un pinceau pour enlever la poussière dans les grilles d'aération. Ne pas utiliser de solvants ou d'eau.

Quel type de foret est recommandé pour la perceuse MAKITA HP2051FJ ?

Il est recommandé d'utiliser des forets adaptés aux matériaux que vous souhaitez percer, comme des forets à métaux pour le métal et des forets à bois pour le bois.

Puis-je utiliser la perceuse MAKITA HP2051FJ pour percer des murs ?

Oui, la perceuse est équipée d'une fonction percussion, ce qui la rend adaptée pour percer des murs en béton ou en brique. Assurez-vous d'utiliser un foret à percussion approprié.

Comment régler le couple de la perceuse ?

Le couple est réglable via la molette de réglage située sur le dessus de la perceuse. Tournez la molette pour sélectionner le niveau de couple souhaité en fonction de la tâche à réaliser.

Où puis-je trouver des pièces de rechange pour la perceuse MAKITA HP2051FJ ?

Les pièces de rechange peuvent être commandées auprès de revendeurs Makita agréés ou sur le site officiel de Makita.

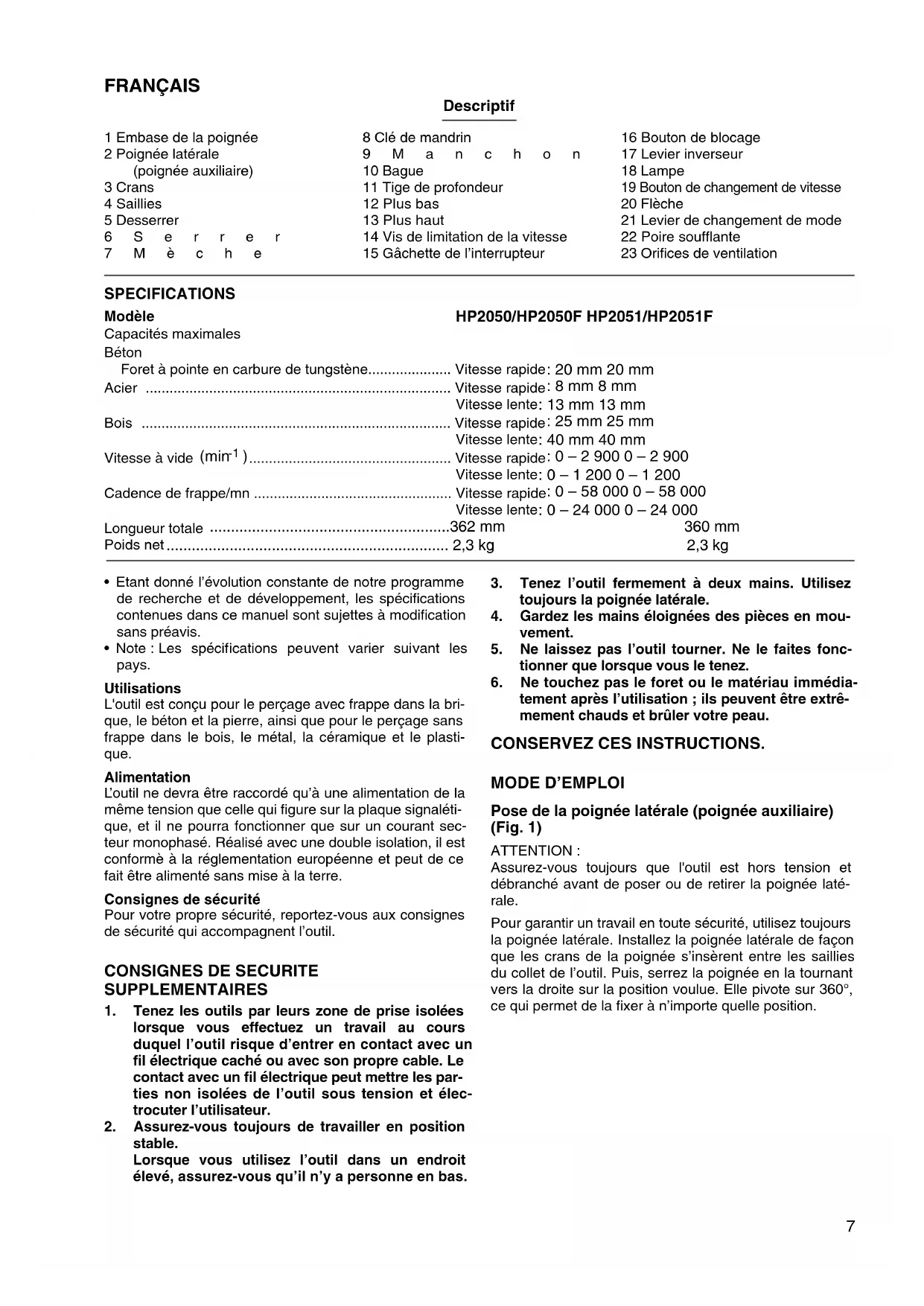

MODE D'EMPLOI HP2051FJ MAKITA

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

1 Embase de la poignée 2 Poignée latérale (poignée auxiliaire) 3 Crans 4 Saillies 5 Desserer 6 Serrer 7 Mécanisme

8 Clé de mandrin 9 Manchon 10 Bague 11 Tige de profondeur 12 Plus bas 13 Plus haut 14 Vis de limitation de la vitesse 15 Gachette de l'interrupteur

16 Bouton de blocage 17 Levier inverseur 18 Lampe 19 Bouton de changement de vitesse 20 Flèche 21 Levier de changement de mode 22 Poire soufflante 23 Orifices de ventilation

HP2050/HP2050F HP2051/HP2051F

Capacités maximales

Béton

Foret à pointe en carbure de tungstène. Vitesse rapide: 20 mm 20 mm

Acier Vitesse rapide: 8 mm 8 mm

Longueur totale 362 mm 360 mm

Poids net 2,3 kg

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier selon les pays.

Utilisations

L'outil est conçu pour le perçage avec frappe dans la brique, le béton et la pierre, ainsi que pour le perçage sans frappe dans le bois, le métal, la céramique et le plastique.

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourrait fonctionner que sur un courant secteur monophasé. Résistif avec une double isolation, il est conforme à la réglementation française et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de securite supplementaires

1. Tenez les outils par leurs zones de prise isolées lorsque vous effectuez un travail au cours duquel l'outil risque d’entrer en contact avec un fil électrique caché ou avec son propre câble. Le contact avec un fil électrique peut mettre les parties non isolées de l'outil sous tension et électrocuter l'utilisateur.
2. Assurez-vous toujours de travailler en position stable. Lorsque vous utilisez l'outil dans un endroit élevé, assurez-vous qu'il n'y a personne en bas.
3. Tenez l'outil fermement à deux mains. Utilisez toujours la poignée latérale.
4. Gardez les mains éloignées des pièces en mouvement.
5. Ne laissez pas l'outil tourner. Ne le faites fonctionner que lorsque vous le tenez.
6. Ne touchez pas le foret ou le matériel immédiatement après l'utilisation; ils peuvent être extrêmement chauds et brûler la peau.

Pose de la poignée latérale (poignée auxiliaire) (fig. 1)

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et débranché avant de poser ou de retirer la poignée latérale.

Pour garantir un travail en toute sécurité, utilisez toujours la poignée latérale. Installez la poignée latérale de façon que les crans de la poignée s'insèrent entre les saillies du collet de l'outil. Puis, serrez la poignée en la tournant vers la droite sur la position voulue. Elle pivote sur, ce qui permet de la fixer à n'importe quelle position.

Attention:

Vérifiez toujours que l'outil est arrêté et que son câble d'alimentation est débranché avant d'installer ou de retirer le foret.

Pour HP2050 et HP2050F

Pour installer le foret, introduisez-le à fond dans le mandrin. Serrez le mandrin à la main. Puis introduisez la clé de mandrin dans chacun des trois trous et serrez en tournant vers la droite. Veillez à bien serrer les trois trous de façon uniforme.

Pour retirer le foret, tournez la clé de mandrin vers la gauche dans l'un des trois trous seulement, puis desserrez à la main. Après avoir utilisé la clé de mandrin, replacez-la dans le porte-clé.

Pour HP2051 et HP2051F

Saisissez la bague et tournez le manchon vers la gauche pour ouvrir les mâchoires du mandrin. Placez la mèche dans le mandrin en l'enfonçant le plus loin possible. Saisissez fermement la bague et tournez le manchon vers la droite pour serrer le mandrin. Pour retirer la mèche, saisissez la bague et tournez le manchon vers la gauche.

Tige de profondeur (fig. 4)

La tige de profondeur vous permet de percer des trous de longueur uniforme. Desserrez la poignée latérale et insérez la tige de profondeur dans l'orifice à la base de la poignée. Réglez la tige à la profondeur voulue puis serrez la poignée latérale.

La tige de profondeur ne pourrait pas être utilisée à l'endroit où elle bute sur le carter d'engrenage/carter moteur.

Attention:

Avant de brancher l'outil, vérifie toujours que la gachette de l'interrupteur fonctionne et qu'elle revient sur la position "OFF" une fois relâchée.

Pour permettre l'outil en route, il suffit de tirer sur la gachette de l'interrupteur. Plus vous appuyez sur la gachette de l'interrupteur, plus la vitesse de l'outil augmente. Pour arrêter l'outil, relâchez la gachette de l'interrupteur. Pour obtenir un fonctionnement continu, tirez sur la gachette de l'interrupteur et appuyez sur le bouton de blocage. Pour arrêter l'outil lorsqu'il fonctionne en continu, tirez à fond sur la gachette de l'interrupteur et relâchez-la.

Une vis de limitation de la vitesse est fournie pour limiter (faire varier) la vitesse maximale de l'outil. Tournez la vis de limitation de la vitesse vers la droite pour augmenter la vitesse ou en sens inverse pour la réduire.

Attention:

Évitez de regarder directement le faisceau lumineux ou sa source.

Pour allumer la lampe, appuyez sur la gachette. Pour l'éteindre, relachez la gachette.

Utilisez un chiffon sec pour essuyer la saleté qui recouvre la lentille de la lampe. Prenez garde de rayer la lentille de la lampe, pour éviter une diminution de l'éclairage.

Inverseur (fig. 6)

Cet outil est muni d'un inverseur pour modifier le sens de rotation. Déplacez l'inverseur sur la position (côté A) pour une rotation vers la droite, et sur la position (côté B) pour une rotation en sens inverse.

Attention:

• Vérifiez toujours le sens de la rotation avant d'utiliser l'outil.
• N'utilisez l'inverseur qu'une fois l'outil parfaitement arrêté. Sinon, vous risquez d'endommager l'outil.

Bouton de changement de vitesse (fig. 7)

Deux plages de vitesse peuvent être sélectionnées à l'avance au moyen du bouton de changement de vitesse. Tournez le bouton de changement de vitesse de telle sorte que la flèche qui se trouve sur l'outil pointe vers la position "I" sur le bouton pour un fonctionnement à vitesse réduite, ou sur la position "II" pour un fonctionnement à vitesse élevée.

Si le bouton est difficile à tourner, tournez d'abord le mandrin légèrement dans un sens ou dans l'autre, puis tournez le bouton.

Attention:

• N'utilisez le bouton de changement de vitesse qu'une fois l'outil parfaitement arrêté. Sinon, vous risquez d'endommager l'outil.
• Placez toujours le bouton de changement de vitesse en position correcte. Si vous faites fonctionner l'outil en plaçant le bouton de changement de vitesse entre les positions "I" et "II", vous risquez d'endommager l'outil.

Sélection du mode de fonctionnement (fig. 8)

Cet outil est muni d'un levier de changement de mode. Pour une rotation avec frappe, glissez ce levier vers la droite (symbole ). Pour une rotation seulement, glissez-le vers la gauche (symbole ).

Attention:

Glissez toujours le levier de changement de mode complètement sur la position du mode désiré. Si vous faites fonctionner l'outil en plaçant le levier entre les symboles de mode, vous risquez d'endommager l'outil.

Perçage avec frappe

Lorsque vous percez du béton, granite, carrelage, etc., déplacez le levier de changement de mode sur la position du symbole pour obtenir un mouvement de "rotation avec frappe". Assurez-vous d'utiliser une mèche à pointe en carbure de tungstène. N'appliquez pas davantage de pression lorsque le trou est bouché par les copeaux et particules. Faites plutôt tourner l'outil au ralenti, puis retirez partiellement la mèche du trou. En repétant cette opération quelques fois, le trou se débouchera. Une fois le trou percé, utilisez la poire soufflante pour retirer la poussière du trou. (Fig. 9)

Perçage

Lorsque vous percez dans les matériaux de bois, de métal ou de plastique, déplacez le levier de changement de mode sur la position du symbole pour obtenir un mouvement de "rotation seulement".

Percage du bois

Quand vous percez dans du bois, vous obtiendrez de meilleurs résultats avec des mèches munies d'une visguide. Celle-ci rend le perçage plus aisé en tirant la mèche à l'intérieur de la pierce.

Perçage du métal

Pour empêcher le foret de glisser en début de perçage, faites une indentation au point de perçage à l'aide d'un pointon et d'un marteau. Placez ensuite la pointe du foret dans l'indentation et commencez à percer. Quand vous forez dans du métal, utilisez un lubrifiant. Seuls le fer et le laiton peuvent se percer à sec.

Attention:

• Une pression excessive sur l'outil n'accélère pas le perçage. Au contraire, elle risque d'endommager la pointe du foret, de réduire le rendement de l'outil et donc sa durée de service.
• Une force énorme s'exerce sur le foret et l'outil quand le premier émerge sur la face postérieure. Tenez l'outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée du matériel que vous percez.
• Un foret coincé peut se retirer en plaçant l'inverseur sur la direction opposée. Il faut alors faire très attention car l'outil risque de reculer brusquement si vous ne le tenez pas fermement. Assurez toujours les petites pièces à percer à l'aide d'un étau ou d'un mode de fixation analogue.

Attention:

Assurez-vous toujours que l'outil est hors tension et hors secteur avant toute intervention.

Nettoyage des orifices de ventilation (fig. 10)

Nettoyez régulièrement les orifices de ventilation afin qu'ils ne soient pas bouchés par la poussière, les saletés, etc.

Pour maintenir la sécurité et la fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

1 Griffbasis

Ces accessoires ou ces fixations sont commandés pour l'utilisation de l'outil Makita spécifique dans ce manuel. L'utilisation d'autres accessoires ou fixations peut être incluant un risque de blessures. Les accessoires ou les fixations ne devraient être utilisés que dans le but et de la manière prévus.

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés suivants,

HD400, EN50144, EN55014, EN61000

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.

Les niveaux de bruit pondérés A sont:

niveau de pression sonore: 97 dB (A)

niveau de puissance du son: 110dB (A)

• Porter des protecteurs anti-bruit. -

L'accélération pondérée est de 6 m/s²
