MANUAL DE USUARIO HP2051FJ MAKITA

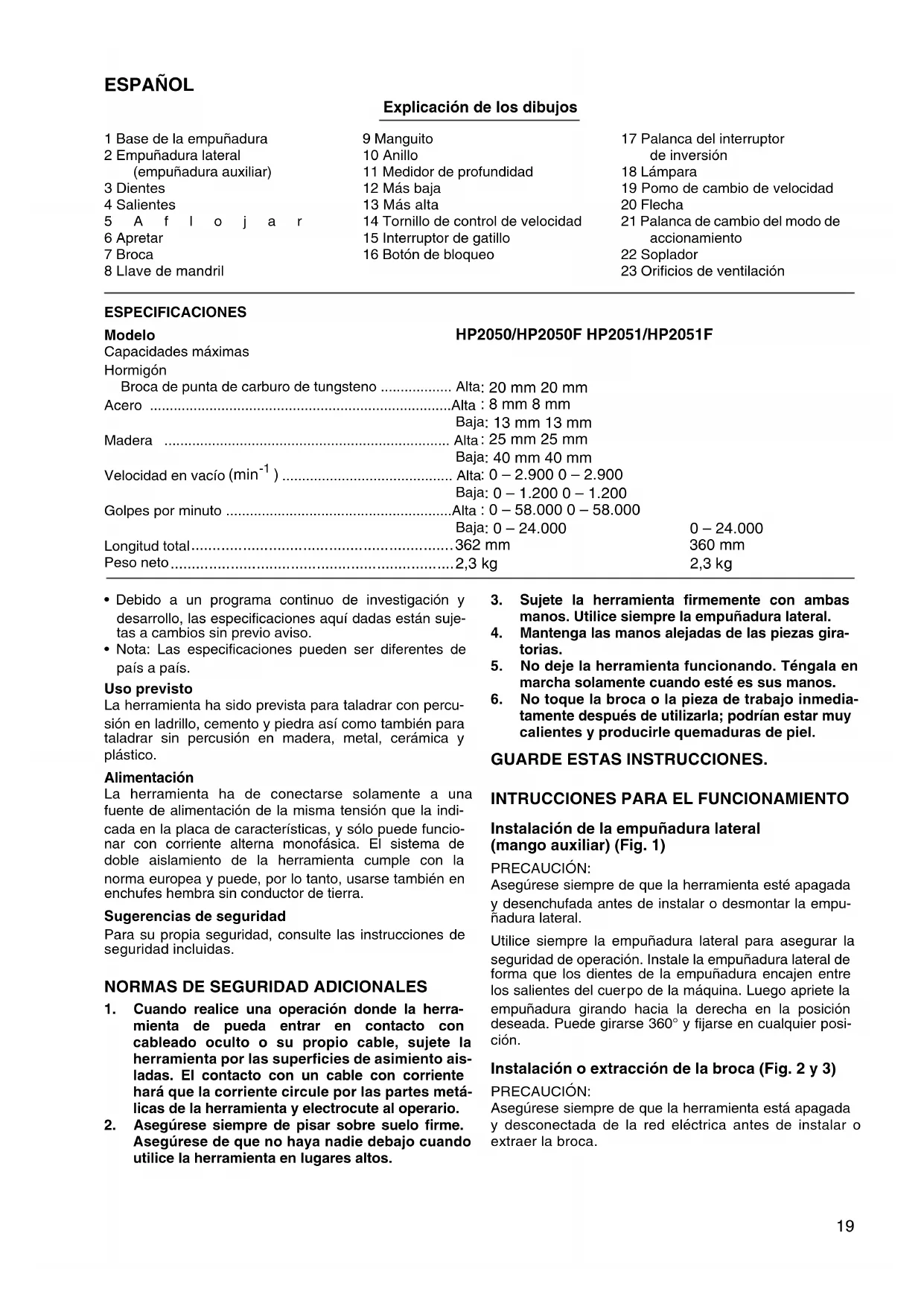

2 velocidad taladro percutore Manual de instrucciones

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están suje- tas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país. Uso previsto La herramienta ha sido prevista para taladrar con percu- sión en ladrillo, cemento y piedra así como también para taladrar sin percusión en madera, metal, cerámica y plástico. Alimentación La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indi- cada en la placa de características, y sólo puede funcio- nar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra. Sugerencias de seguridad Para su propia seguridad, consulte las instrucciones de seguridad incluidas.

NORMAS DE SEGURIDAD ADICIONALES

1. Cuando realice una operación donde la herra-

mienta de pueda entrar en contacto con cableado oculto o su propio cable, sujete la herramienta por las superficies de asimiento ais- ladas. El contacto con un cable con corriente hará que la corriente circule por las partes metá- licas de la herramienta y electrocute al operario.

2. Asegúrese siempre de pisar sobre suelo firme.

Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.

3. Sujete la herramienta firmemente con ambas

manos. Utilice siempre la empuñadura lateral.

4. Mantenga las manos alejadas de las piezas gira-

5. No deje la herramienta funcionando. Téngala en

marcha solamente cuando esté es sus manos.

6. No toque la broca o la pieza de trabajo inmedia-

tamente después de utilizarla; podrían estar muy calientes y producirle quemaduras de piel. GUARDE ESTAS INSTRUCCIONES.

INTRUCCIONES PARA EL FUNCIONAMIENTO

Instalación de la empuñadura lateral (mango auxiliar) (Fig. 1) PRECAUCIÓN: Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o desmontar la empu- ñadura lateral. Utilice siempre la empuñadura lateral para asegurar la seguridad de operación. Instale la empuñadura lateral de forma que los dientes de la empuñadura encajen entre los salientes del cuerpo de la máquina. Luego apriete la empuñadura girando hacia la derecha en la posición deseada. Puede girarse 360° y fijarse en cualquier posi- ción. Instalación o extracción de la broca (Fig. 2 y 3) PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desconectada de la red eléctrica antes de instalar o extraer la broca.20 Para HP2050 y HP2050F Para instalar la broca, introdúzcala en el mandril hasta que haga tope. Apriete el mandril con la mano. Coloque la llave del mandril en cada uno de los agujeros y apriete hacia la derecha. Cerciórese de apretar los tres agujeros del mandril uniformemente. Para extraer la broca, gire la llave del mandril hacia la izquierda en un de los agujeros solamente, luego afloje el mandril con la mano. Recuerde volver a colocar la llave del mandril en su lugar original después de utili- zarla. Para HP2051 y HP2051F Sujete el añillo y gire el manguito hacia la izquierda para abrir las mordazas del mandril. Introduzca la broca en el mandril a tope. Sujete firmemente el anillo y gire el man- guito hacia la derecha para apretar el mandril. Para des- montar la broca, sujete el anillo y gire el manguito hacia la izquierda. Medidor de profundidad (Fig. 4) El medidor de profundidad es útil para taladrar agujeros de profundidad uniforme. Afloje la empuñadura lateral e inserte el medidor de profundidad en el agujero de la base de la empuñadura. Ajuste el medidor de profundi- dad a fin de obtener la profundidad deseada y apriete la empuñadura lateral. NOTA: El medidor de profundidad no puede utilizarse en la posi- ción donde golpea contra el alojamiento del cojinete. Accionamiento del interruptor (Fig. 5) PRECAUCIÓN: Antes de enchufar la herramienta, compruebe siempre para ver si el interruptor de gatillo se acciona correcta- mente y regresa a la posición “OFF” cuando se libera. Para encender la herramienta, simplemente presione el gatillo de gatillo. La velocidad de la herramienta aumenta incrementando la presión ejercida en el gatillo de gatillo. Suelte el gatillo de gatillo para apagar la herramienta. Para una operación continua, presione el gatillo de gatillo y luego empuje el botón de bloqueo. Para parar la herra- mienta cuando funciona en la posición de bloqueo, pre- sione el gatillo de gatillo completamente y suéltelo. Se ha provisto un tornillo de control de velocidad para limitar la velocidad máxima (variable) de la herramienta. Gire el tornillo de control de velocidad hacia la derecha para mayor velocidad, y hacia la izquierda para menor velocidad. Encendido de las lámparas (HP2050F y HP2051F) PRECAUCIÓN: No mire a la luz ni vea la fuente de luz directamente. Para encender la lámpara, apriete el gatillo. Suelte el gatillo para apagarla. NOTA: Utilice un paño seco para quitar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, porque podrá disminuir la iluminación. Accionamiento del interruptor de inversión (Fig. 6) Esta herramienta tiene un interruptor de inversión para cambiar la dirección de giro. Mueva la palanca del inte- rruptor de inversión a la posición

(lado A) para giro hacia la derecha o a la posición E (lado B) para giro hacia la izquierda. PRECAUCIÓN:

• Confirme siempre la dirección de giro antes de la ope- ración.

• Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herra- mienta se haya parado podrá dañarla. Pomo de cambio de velocidad (Fig. 7) Con el pomo de cambio de velocidad se pueden prese- leccionar dos gamas de velocidades. Gire el pomo de cambio de velocidad de forma que la flecha que hay en la carcasa de la herramienta apunte hacia la posición " I " del pomo para baja velocidad o hacia la posición " II " para alta velocidad. Si resulta difícil girar el pomo, gire primero el mandril ligeramente en cualquier dirección y después vuelva a girar el pomo. PRECAUCIÓN:

• Utilice el pomo de cambio de velocidad solamente des- pués de que la herramienta se haya parado completa- mente. Si cambia la velocidad de giro antes de que la herramienta se haya parado podrá dañarla.

• Ponga siempre el pomo de cambio de velocidad en la posición correcta. Si utiliza la herramienta con el pomo de cambio de velocidad puesto a medias entre las posiciones " I " y " II ", la herramienta podrá dañarse. Selección del modo de accionamiento (Fig. 8) Esta herramienta tiene una palanca de cambio del modo de accionamiento. Para giro con percusión, deslice la palanca de cambio del modo de accionamiento hacia la derecha (símbolo

). Para giro solamente, deslice la palanca de cambio del modo de accionamiento hacia la izquierda (símbolo m ). PRECAUCIÓN: Deslice siempre la palanca de cambio del modo de accionamiento a tope hasta la posición del modo deseado. Si utiliza la herramienta con la palanca de cam- bio del modo de accionamiento puesta a medias entre los símbolos de modo, la herramienta podrá dañarse. OPERACIÓN Operación de taladrado con percusión Cuando taladre en hormigón, granito, azulejos, etc., mueva la palanca de cambio del modo de accionamiento a la posición del símbolo g para utilizar el acciona- miento de “giro con percusión” Asegúrese de utilizar una broca de punta de carburo de tungsteno. No ejerza más presión cuando el agujero se obstruya con pequeños fragmentos o partículas.” En su lugar, haga funcionar la herramienta a velocidad lenta, y después retire la broca parcialmente del agujero. Repitiendo esto varias veces, el agujero quedará limpio. Después de hacer el agujero, utilice el soplador para sacar el polvo del agujero. (Fig. 9)21 Operación de taladrado Cuando taladre en madera, metal o materiales de plás- tico, mueva la palanca de cambio del modo de acciona- miento a la posición del símbolo

para utilizar el accionamiento de “giro solamente”. Perforación en madera Quando efectúe una perforación en madera, los mejores resultados se obtendrán cuando se utilicen brocas de madera que estén ocupados con un tornillo de guía. El tornillo de guía facilita la perforación tirando de la broca hacia la pieza de trabajo. Perforación en metal Para evitar que la broca resbale cuando se está empe- zando en orificio, haga una marca con un punzón y un martillo en el punto en el que se desea hacer la perfora- ción. Coloque la punta de la broca en la marca y empiece la perforación. Cuando se perforen metales uti- lice un lubricante para cortes. Las excepciones son el hierro y el latón los cuales deben perforarse en seco. PRECAUCIÓN:

• El presionar excesivamente la herramienta no acele- rará la perforación. De hecho, si se ejerce una presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar la vida de servicio de la herramienta.

• En el momento de atravesar el orificio se ejerce una tremenda fuerza en la herramienta/broca. Sostenga la herramienta firememente y tenga cuidado cuando la broca empiece a atravesar la pieza de trabajo.

• Una broca que hya quedado agarrotada se puede extraer ajustando el interruptor de inversión en la posi- ción de giro en el sentido inverso. Sin embargo, la herramienta puede efectuar esta operación brusca- mente en el caso de que no se sostenga la herra- mienta firmemente.

• Medidor de profundidad

• Maletín plástico de transporte

Ruido y vibración Los niveles típicos de ruido ponderados A son presión sonora: 97 dB (A) nivel de potencia sonora: 110dB (A) – Póngase protectores en los oídos. – El valor ponderado de la aceleración es de 6 m/s
