MANUAL DE UTILIZADOR HP2051FJ MAKITA

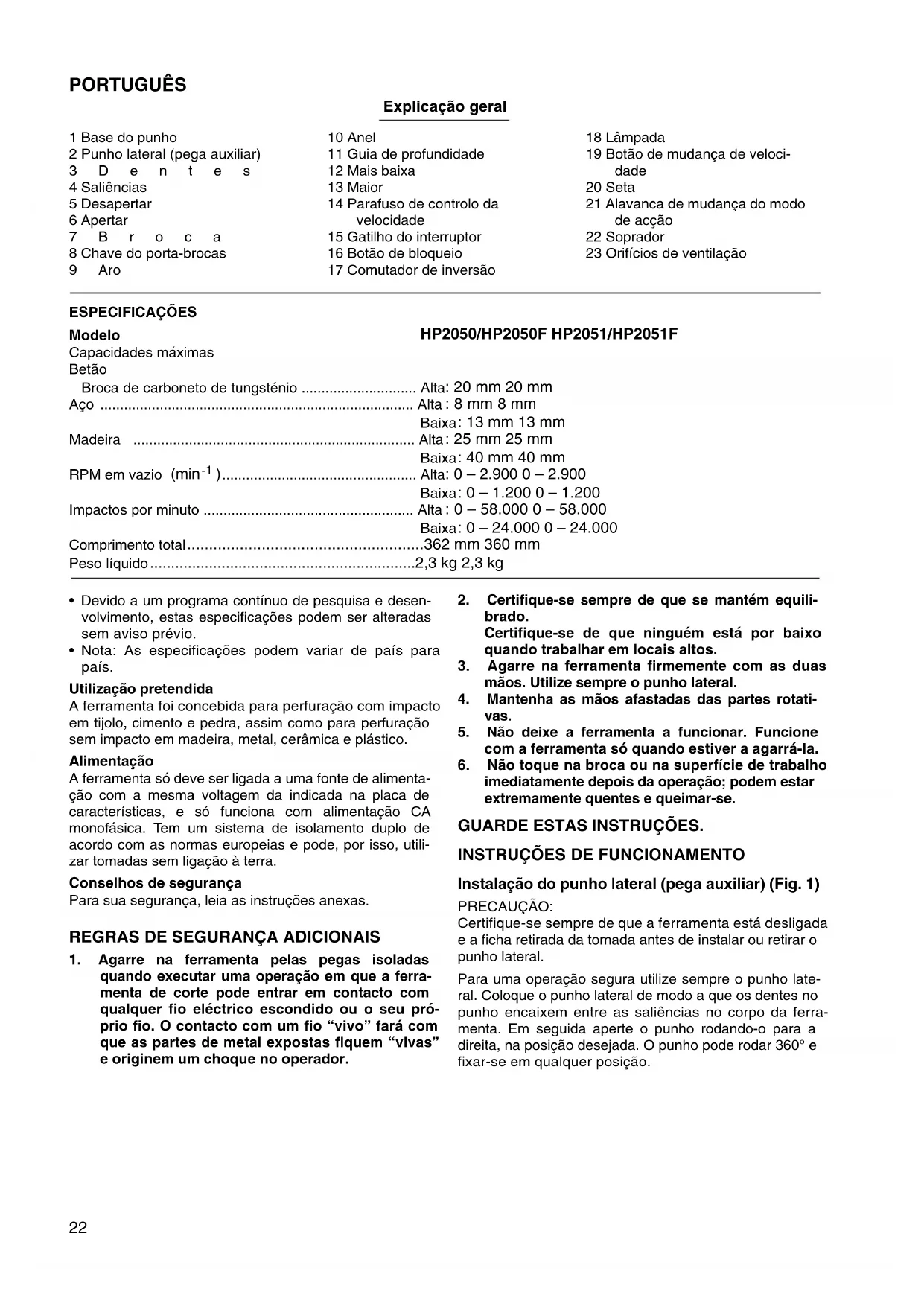

Berbequim percutor com 2 velocidades Manual de instruções

• Devido a um programa contínuo de pesquisa e desen- volvimento, estas especificações podem ser alteradas sem aviso prévio.

• Nota: As especificações podem variar de país para país. Utilização pretendida A ferramenta foi concebida para perfuração com impacto em tijolo, cimento e pedra, assim como para perfuração sem impacto em madeira, metal, cerâmica e plástico. Alimentação A ferramenta só deve ser ligada a uma fonte de alimenta- ção com a mesma voltagem da indicada na placa de características, e só funciona com alimentação CA monofásica. Tem um sistema de isolamento duplo de acordo com as normas europeias e pode, por isso, utili- zar tomadas sem ligação à terra. Conselhos de segurança Para sua segurança, leia as instruções anexas.

quando executar uma operação em que a ferra- menta de corte pode entrar em contacto com qualquer fio eléctrico escondido ou o seu pró- prio fio. O contacto com um fio “vivo” fará com que as partes de metal expostas fiquem “vivas” e originem um choque no operador.

2. Certifique-se sempre de que se mantém equili-

brado. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.

3. Agarre na ferramenta firmemente com as duas

mãos. Utilize sempre o punho lateral.

4. Mantenha as mãos afastadas das partes rotati-

5. Não deixe a ferramenta a funcionar. Funcione

com a ferramenta só quando estiver a agarrá-la.

6. Não toque na broca ou na superfície de trabalho

imediatamente depois da operação; podem estar extremamente quentes e queimar-se. GUARDE ESTAS INSTRUÇÕES.

INSTRUÇÕES DE FUNCIONAMENTO

Instalação do punho lateral (pega auxiliar) (Fig. 1) PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou retirar o punho lateral. Para uma operação segura utilize sempre o punho late- ral. Coloque o punho lateral de modo a que os dentes no punho encaixem entre as saliências no corpo da ferra- menta. Em seguida aperte o punho rodando-o para a direita, na posição desejada. O punho pode rodar 360° e fixar-se em qualquer posição.23 Colocação ou extracção da broca (Fig. 2 e 3) PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ou retirar a broca. Para HP2050 e HP2050F Para instal a broca, introduza-a o mais fundo possível no porta-brocas. Aperte o porta-brocas manualmente. Colo- que a chave do porta-brocas em cada um dos três orifí- cios e aperte-os para a direita. Certifique-se de que apertou os três orifícios uniformemente. Para retirar a broca, introduza a chave num único orifício e rode-a para a esquerda. Em seguida desaperte o porta-brocas manualmente. Depois de utilizar a chave do porta-brocas, certifique-se de que a volta a colocar na respectiva cavidade existente na ferramenta. Para HP2051 e HP2051F Agarre no anel e rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca no mandril o mais fundo possível. Agarre no anel firmemente e rode a manga para a direita para apertar o mandril. Para retirar a broca, agarre no anel e rode a manga para a esquerda. Guia de profundidade (Fig. 4) A guia de profundidade facilita a perfuração de orifícios com profundidade uniforme. Desaperte o punho lateral e introduza a guia de profundidade no orifício no punho da base. Regule a guia para a profundidade desejada e aperte o punho lateral. NOTA: A guia de profundidade não pode ser utilizada se for posicionada de modo a tocar na caixa do motor. Interruptor (Fig. 5) PRECAUÇÃO: Antes de ligar a ferramenta à corrente verifique sempre se o gatilho do interruptor funciona adequadamente e volta para a posição “OFF” (desligado) quando libertado. Para ligar a ferramenta carregue simplesmente no gati- lho do interruptor. A velocidade da ferramenta aumenta consoante a pressão exercida no gatilho do interruptor. Liberte o gatilho do interruptor para parar. Para operação contínua, carregue no gatilho do interruptor e em seguida empurre o botão de bloqueio. Para parar a ferra- menta a partir da posição de bloqueio, carregue comple- tamente no gatilho do interruptor e liberte-o em seguida. Existe um parafuso de controlo de velocidade para que a velocidade máxima da ferramenta possa ser limitada (variável). Rode o parafuso de controlo de velocidade para a direita para maior velocidade e para a esquerda para velocidade mais baixa. Acender as lâmpadas (HP2050F e HP2051F) PRECAUÇÃO: Não olhe para a luz ou veja a fonte de luz directamente. Para ligar a lâmpada, carregue no gatilho. Liberte o gati- lho para desligar. NOTA: Utilize um pano seco para retirar a sujidade das lentes da lâmpada. Tenha cuidado para não riscar as lentes da lâmpada ou pode diminuir a iluminação. Acção do comutador de inversão (Fig. 6) Esta ferramenta tem um comutador de inversão para mudar a direcção de rotação. Desloque o comutador de inversão para a posição

(lado A) para rotação para a direita ou para a posição E (lado B) para rotação para a esquerda. PRECAUÇÃO:

• Verifique sempre a direcção de rotação antes da ope- ração.

• Só utilize o comutador de inversão depois da ferra- menta estar completamente parada. Mudar a direcção de rotação antes da ferramenta parar pode estragá-la. Botão de mudança de velocidade (Fig. 7) Pode pré-seleccionar duas gamas de velocidade com o botão de mudança de velocidade. Rode o botão de mudança de velocidade de modo a que a seta no corpo da ferramenta aponte para a posição " I " no botão para a baixa velocidade ou para a posição " II " para veloci- dade mais alta. Se for difícil rodar o botão, rode primeiro ligeiramente o mandril em qualquer das direcções e em seguida rode o botão outra vez. PRECAUÇÃO:

• Só utilize o botão de mudança de velocidade depois da ferramenta estar completamente parada. Mudar a velo- cidade antes da ferramenta parar pode estragá-la.

• Coloque sempre o botão de mudança de velocidade na posição correcta. Se funcionar com a ferramenta com o botão de mudança de velocidade entre a posição " I " e " II " pode estragar a ferramenta. Selecção do modo de acção (Fig. 8) Esta ferramenta tem uma alavanca de mudança do modo de acção. Para rotação com martelo, deslize a ala- vanca de mudança do modo de acção para a direita (símbolo g). Para só rotação, deslize a alavanca do modo de acção para a esquerda (símbolo m). PRECAUÇÃO: Deslize sempre a alavanca de mudança do modo de acção completamente para a posição de modo dese- jada. Se funcionar com a ferramenta com a alavanca posicionada entre os símbolos de modo pode estragar a ferramenta. OPERAÇÃO Operação de perfuração com martelo Quando perfura em cimento, granito, azulejos, etc., des- lize a alavanca de mudança do modo de acção para a posição do símbolo g para utilizar a acção de “rotação com martelo”. Certifique-se de que utiliza uma broca de carboneto de tungsténio. Não aplique mais pressão quando o orifício fica bloqueado com aparas ou partícu- las. Em vez disso, funcione com a ferramenta inclinada e em seguida retire a broca parcialmente do orifício. Repe- tindo este procedimento várias vezes, o orifício ficará limpo. Depois de perfurar o orifício, utilize um soprador para limpar a poeira do orifício. (Fig. 9) Operação de perfuração Quando perfura em madeira, metal ou materiais plásti- cos, desloque a alavanca de mudança de velocidade para a posição do símbolo m para utilizar a acção de “só rotação”.24 Em madeira Quando perfurar madeira obterá melhores resultados se utilizar uma broca equipada com uma guia de profundi- dade. A guia facilita a perfuração dirigindo a broca na superfície de trabalho. Em metal Para evitar que a broca resvale quando iniciar a perfura- ção, faça uma marca com um punção e um martelo no ponto onde desejar perfurar. Coloque a ponta da broca na marca e inicie a perfuração. Quando perfurar metais utilize um lubrificante, excepto para ferro e latão que devem ser perfurados a seco. PRECAUÇÃO:

• Não acelerará a perfuração se exercer demasiada pressão na ferramenta. Se o fizer poderá danificar a ponta da broca, diminuir o seu rendimento e encurtar o tempo de vida útil da ferramenta.

• No momento de atravessar o orifício exercer-se-à uma enorme força na ferramenta/broca. Segure a ferra- menta com firmeza e tenha cuidado quando a broca começar a atravessar a superfície de trabalho.

• Se perfurar superfícies pequenas, segure-as sempre com um torno ou dispositivo similar.

• Para extrair uma broca que tenha ficado presa, colo- que o comutador de inversão na posição de rotação em sentido inverso. Segure a ferramenta com firmeza, pois poderá haver uma reacção brusca durante esta operação. MANUTENÇÃO PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de efectuar qualquer trabalho na ferramenta. Limpeza dos orifícios de ventilação (Fig. 10) Limpe periodicamente os orifícios de ventilação para evi- tar que fiquem bloqueados com pó, sujidade ou seme- lhante. Para salvaguardar a segurança e a fiadilidade do pro- duto, as reparações, manutenção e afinações deverão ser sempre efectuadas por um Centro de Assistência Autorizado MAKITA.25 DANSK Illustrationsoversigt 1 Grebbase 2 Sidegreb 3 Tænder 4 Fremspring 5Løsne 6 Spænde 7Bor 8 Borepatronnøgle 9Muffe 10 Ring 11 Dybdeanslag 12 Højere 13 Lavere 14 Hastighedskontrolskrue 15 Afbryderkontakten 16 Låseknap 17 Omdrejningsvælger 18 Lampe 19 Hastighedsvælgerknap 20 Pil 21 Funktionsvælgerknap 22 Udblæsningskugle 23 Ventilationshuller SPECIFIKATIONER Model HP2050/HP2050F HP2051/HP2051F Kapacitet Beton Bor med hårdmetalspids............................................ Høj : 20 mm 20 mm Stål ............................................................................... Høj : 8 mm 8 mm Lav : 13 mm 13 mm Tr æ ............................................................................... Høj : 25 mm 25 mm Lav : 40 mm 40 mm Omdrejninger (min

PRECAUÇÃO: Estes acessórios ou acoplamentos são os recomendados para uso na ferramenta MAKITA especifidada neste manual. A utilização de qualquer outro acessórios ou acoplamento poderá ser perigosa para o operador. Os acessórios ou acoplamentos devem ser utilizados de maneira adequada e apenas para os fins a que se diestinam.

• Mala de transporte em plástico

DECLARAÇÃO DE CONFORMIDADE DA CE

Declaramos sob inteira responsabilidade que este produto obe- dece às seguintes normas ou documentos normalizados, HD400, EN50144, EN55014, EN61000 de acordo com as directivas 73/23/CEE, 89/336/CEE e 98/37/CE do Conselho.

Ruído e vibração Os níveis normais de ruído A são nível de pressão de som: 97 dB (A) nível do sum:110 dB (A) – Utilize protectores para os ouvidos – O valor médio da aceleração é 6 m/s
