BRUGSANVISNING HP2051FJ MAKITA

Nedenstaende symboler er anvendt forbindelse med donne maskine. Vær sikker pa, at De har forstæt symbolernes betydning, før maskinen anvendes.

Symboler

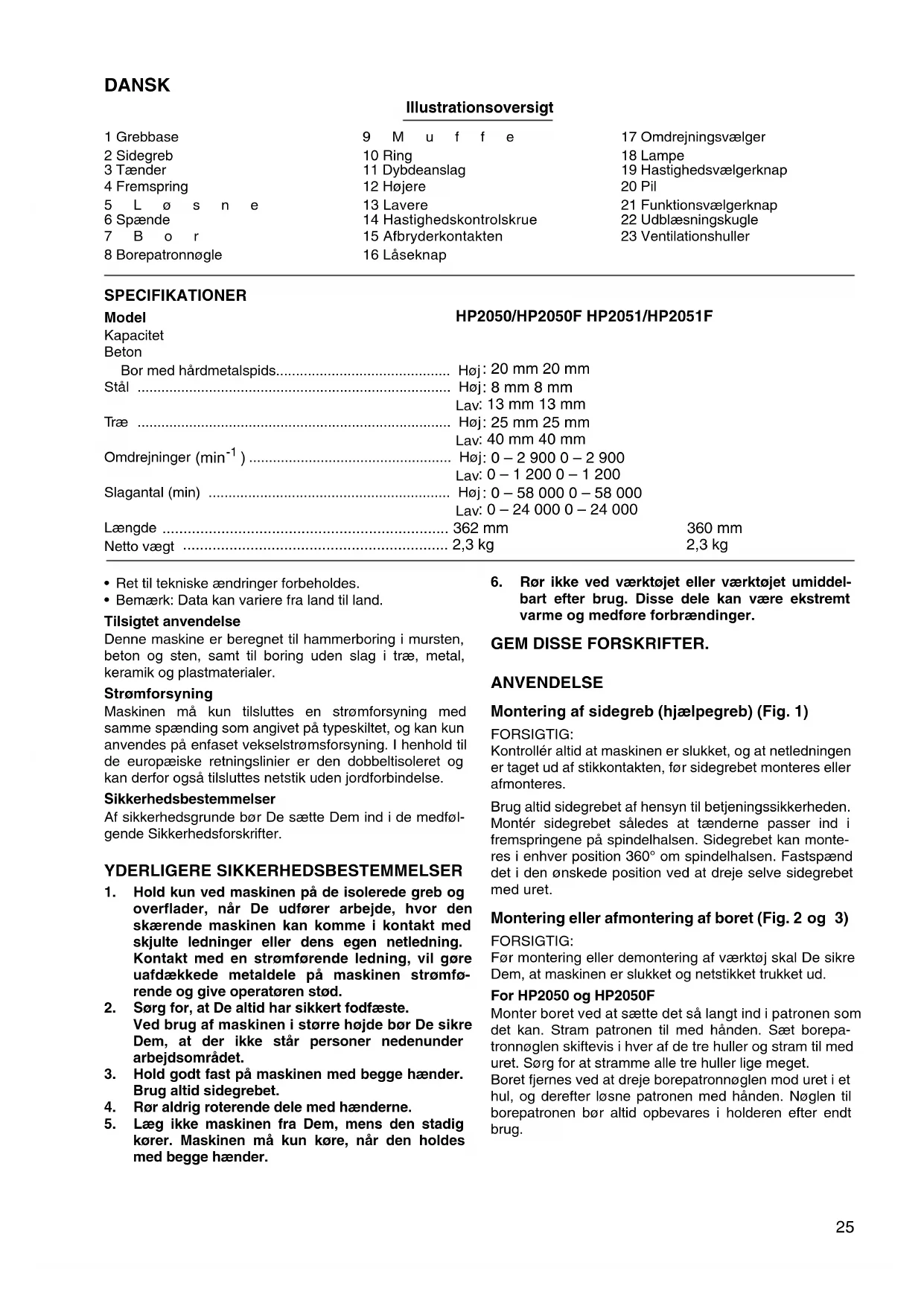

Illustrationsoversigt
1 Grebbase	9 M u f f e	17 Omdrejningsvælger
2 Sidegreb	10 Ring	18 Lampe
3 Tænder	11 Dybdeanslag	19 Hastighedsvælgerknap
4 Fremspring	12 Højere	20 Pil
5 L ø s n e	13 Lavere	21 Funktionsvælgerknap
6 Spænde	14 Hastighedskontrolskrue	22 Udblaesningskugle
7 B o r	15 Afbryderkontakten	23 Ventilationshuller
8 Borepatronnøgle	16 Låseknap

SPECIFICATIONER

Model	HP2050/HP2050F	HP2051/HP2051F
Kapacitet
Beton
Bor medHardmetalspids	Hoj: 20 mm 20 mm
Stål	Hoj: 8 mm 8 mm
	Lav: 13 mm 13 mm
Træ	Hoj: 25 mm 25 mm
	Lav: 40 mm 40 mm
Omdrejninger (min-1)	Hoj: 0 - 2900 0 - 2900
	Lav: 0 - 1200 0 - 1200
Slagantal (min)	Hoj: 0 - 58000 0 - 58000
	Lav: 0 - 24000 0 - 24000
Laengde	362 mm	360 mm
Netto vægt	2,3 kg	2,3 kg

• Ret til tekniskeændringer forbeholds.
• Bemærk: Data kan variere fra land til land.

Tilsigtet anvendelse

Denne maskine er beregnet til hammerboring i mursten, beton og sten, samt til boring ut den slag i trea, metal, keramik og plastmaterialer.

Ström Forsyning

Maskinen mä kun tilsluttes en stromforsyning med samme spænding som angivet pa typeskitet, og kan kun anvendes pa enfaset vekselstrømsforsyning. I henhold til de europæiske retningslinier er den dobbeltisoleret og kan derfor ogsa tilsluttes netstik.uden jord forbindelse.

Sikkerhedsbestemmelser

Af sikkerhedsgrunde bor De sætte Dem ind i de medfol-gende Sikkerhedsforskrifter.

YDERLIGERE SIKKERHEDSBESTEMMELSER

1. Hold kun ved maskinen pa de isolerede greb og overflader, nar De udforer arbejde, hvor den skarende maskinen kan komme i kontakt med skjulte ledninger eller dens egen netledning. Kontakt med en stromforende ledning, vil gore uafdakkede metaldele pa maskinen stromforende og give operatoren stod.
2. Sorg for, at De altid har sikkert fodfeste.
   Ved brug af maskinen i storre hojde bor De sikre Dem, at der ikke stär personer nedenunder arbejdssområdet.
3. Hold godt fast pa maskinen med begge hender. Brug altid sidegrebet.
4. Ror aldrig roterende dele med handerne.

5. Læg ikke maskinen fra Dem, mens den stadig kører. Maskinen på kun kore, nar den holdes med begge hænder.

6. Rør ikke ved værktøj erller værktøj umiddelbart after brug. Disse dele kan�� ekstremvarme og medfore forbrændinger.

GEM DISSE FORSKRIFTER.

ANVENDELS

Montering af sidegreb (hjælpegreb) (Fig. 1)

FORSIGTIG:

Kontroller altid at maskinen er slukket, og at netledningen er taget ud af stikkontakten, for sidegrebet monteres eller afmonteres.

Brug altid sidegrebet af hensyn til betjeningssikkerheden. Monter sidegrebet saledes at tanderne passer ind i fremspringene pa spindelhalsen. Sidegrebet kan monteres i enhver position 360^ om spindelhalsen. Fastspend det i den onskede position ved at dreje delve sidegrebet med uret.

Montering ell er afmontering af boret (Fig. 2 og 3)

FORSIGTIG:

Før montering eller demontering af værktøj.skal De sikre Dem, at maskinen er slukket og netstikket trukket ud.

Monter boret ved at sætte det sa langt ind i patronen som det kan. Stram patronen til med handen. Sæt borepatronnøglen skiftevis i hver af de tre huller og stram til med uret. Sørg for at stramme alle tre huller lige meget.

Boret fjernes ved at dreje borepatronnoglen mod uret i et hul, og derefter lnsne patronen med handen. Noglen til borepatronen bør altid opbevares i holderen after endt brug.

Hold fast på ringen og drej muffen mod uret for at abne borepatronens kæber. Sæt værktøjet sa langt ind i borepatronen som muligt. Hold fast på ringen og drej muffen med uret for at spænde borepatronens kæber. For at afmontere værktøjet holdes ringen fast og muffen drejes mod uret.

Dybdeanslag (Fig. 4)

För maskinen startes bør det altid kontrolleres at afbryderkontakten fungerer korrekt og returnerer til "OFF" ind-stillingen.nr den slippes.

Maskinen startes ved blot at trykke pa afbryderkontakten. Maskinhastigheden oges ved at oge trykket pa afbryderkontakten. Slip afbryderkontakten for at stoppe. Ved vedvarende arbejde trykkes afbryderkontakten ind og laseknappen skubbes ind. For at frigore maskinen fra这部分 position trykkes afbryderkontakten helt ind hvorefter den slippes.

Maskinen er forsynet med en hastighedskontrolskrue, sa maksimal maskinhastighed kan begrænses (variabel). Drej hastighedskontrolskruen med uret for hjere hastighed og mod uret for lavere hastighed.

Se seks direkte pa lyskilden.

Lampen tændes ved at man trykker pa afbryderen. Slip afbryderen for at slukke.

BEMAERK:

Anvend en tør klud til at tørre smuds af lampens linse. Undgå at ridse lampens linse, da det vil gore belysningen svagere.

Omdrejningsvaelgerbetjening (Fig. 6)

Denne maskine er forsynet med en omdrejningsvaelger til at aendre omdrejningsretningen. Flyt omdrejningsvaelgeren til positionen (A side) for rotation med uret, ellertil positionen (B side) for rotation mod uret.

FORSIGTIG:

• Kontroller altid omdrejningsretningen for brug.
• Brug kun omdrejningsvælgeren, nr maskinen er helt standset. Hvis omdrejningsretningen ændres, for maskinen er helt standset, kan det beskadige maskinen.

Hastighedsvaelgerknap (Fig. 7)

Der kan forudvælges to hastighedsområder med hastighedsvælgerknappen. Drej hastighedsvælgerknappen, sā pilen på maskinhuset peger på " I " positionen på knappen for lav hastighed, eller på " II " position for hjost hastighed.

Hvis det er vanskeligt at dreje knappen, drejer man forst borepatronen en smule i en af retningerne og drejer derefter knappen ingen.

FORSIGTIG:

• Brug kun hastighedsvaelgerknappen, nar maskinen er helt standset. Hvis maskinens hastighed ændres, for maskinen er helt standset, kan det beskadige maskinen.
• Sæt altid hastighedsvælgerknappen til den korrekte position. Hvis man anvender maskinen med hastighedsvælgerknappen placeret halvejs mullem "I" og "II" positionen, kan det beskadige maskinen.

Valg af Funktion (Fig. 8)

Denne maskine er forsynet med en functionsvaelgerknap. For rotation med hammerboring skydes functionsvaelgerknappen til hore ( symbol).For rotation alene skydes Funktionsvaelgerknappen til venstre (symbol).

FORSIGTIG:

Skyd altid functionsvaelgerknappen hele vejen til den onskede position. Hvis man anvender maskinen med functionsvaelgerknappen placeret halvejs mullem fakti- tionssymbolerne, kan det beskadige maskinen.

ANVENDELS

Hammerboring

När der bores i beton, granit, fliser og lignende, flytttes Funktionsvælgergknappen til positionen med " " symbolet for "rotation med hammerboring". Husk at anvende et bor medHardmetalspids. 畸形like maskinen, nar hullet bliver tilstoppet medspaner og partikler. Lad i stedet maskinen korei tomgang, og træk dernaest boret delvist ud af hullet. Ved at gantage dette flere gange bliver borehullet rent. Efter boring af hullet anwendes udblaasningskuglen til at blæse hullet rent for stov. (Fig. 9)

Boring

När der bores i træ, metal eller plastmaterialer, flyttes Funktionsvælgergknappen til positionen med " ” symbolet for “rotation alene”.

Boring i trae

Ved boring i trae opnas det bedste resultat med traebor udstyret med en centerspids. Centerspidsen gør boringen lettere, idet den traekker boret ind i emnet.

Boring i metal

For at forhindre at boret skrider, nar der startes pa et hul, bor der laves en fordybning med en korne og en hammer pa det sted, hvor hullet skal bores. Placér spidsen af boret i fordybningen og start boringen. Anvend en skaresmorelse, nar der bores i metal. Undtaget er jern og messing, som skal bores tøre.

ADVARSEL:

Overdrevent tryk pa maskinen vil ikke gore boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen pa boret, forringe maskinens ydeevne og forkorte maskinens levetid.
- Maskinen/boret udsættes for en voldsom vridningspavirkning,ningar der brydes igennem hullet. Hold maskinen godt fast og udvis forsigtighed,ningar boret begynder at bryde gennem emnet.
- Et bor, der har sat sig fast, kan nemit fjernes ved at sætte den omstyrbare afbryderkontakt til modsat omdrejningsretning for at bakke ud. Maskinen kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast på maskinen, for den startes.
- Mindre emner skal fastgøres forsvarligt i en skruestik erller lignende.

VEDLIGEHOLDELS

FORSIGTIG:

Sorg altid for at værktoget er slukket og netstikket trukket ud, for der foretages noget arbejde på delve maskinen.

Rengoring af ventilationshuller (Fig. 10)

Rengør med mellemrum ventilationshullerne, sa det forebygges, at de bliver tilstoppede med stov, smuds eller lignende.

For at opretholde Produkts sikkerhed og paldelighed, ma istandsaettelse, vedligeholdelseller justering kun udfores af et autoriseret Makita service center.

SVENSKA

Dybdemaleren kan ikke benyttes i en posisjon der den støter mot girhuset.

Bryter (Fig. 5)

NB!

Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sādan som det er beskrevet i dette vegledning. Anvendelse af andet udstyr eller tilbehør kan medføre persorskade. Tilbehør tør kun anvendes til det, det er beregnet til.

STILLBEHÖR

FÖRSIKTIGHET:

Vi erklær hermed på eget ansvar, at dette produit er i overensstemmelse med de folgende standarder eller normsættende dokumenter,

HD400, EN50144, EN55014, EN61000

i overensstemmelse med Radets Direktiver 73/23/EEC, 89/336/EEC og 98/37/EC.

SVENSKA

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Vi erklær på eget ansvar at dette produit er i overensstemmelse med folgende standard eller standardiserte dokumenter:

HD400, EN50144, EN55014, EN61000

i samsvar med Rads-direktivene, 73/23/EEC, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAVUUDESTA

De typiske A-vaegtede hydniveauuer er

lydtryksniveaua: 97 dB (A)

lydeffektniveau: 110dB (A)

-Baer horevaern.-

Den vægtede effektive accelerationsværdi er 6m / s^2
