BRUKSANVISNING 8414DWFE MAKITA

Idragning av skruvar (Fig. 12)

	Forklaring til generell oversikt
1 Knapp	9 Graderinger	17 Klemskrue
2 B a t t e r i	10 Stålbånd	18 Blåsebelg
3 Startbryter	11 Håndtakets fot	19 Slitasjegrense
4 Reverseringshendel	12 Støttehåndtak	20 Børsteholderhette
5 Hastighetshendel	13 Mansjett	21 Skrutrekker
6 Funksjonsvelger	14 Bits
7 Pil	15 Bitsholder
8 Justeringsring	16 Dybdestang

TEKNISKE DATA

Modell 8414D 8434D 8444D

Kapasitet
Betong	13 mm	14 mm	16 mm
Stål	13 mm 13 mm 13 mm
Tre	45 mm 50 mm 65 mm
Treskrue	6 mm x 75 mm	6 mm x 75 mm	10 mm x 89 mm
Maskinskrue	6 mm 6 mm 6 mm
Tomgangshastighet (min ^-1 )
Høy (3)	0 – 1 600	0 – 1 700	0 – 1 700
Middels (2)	0 – 550	0 – 600	0 – 600
Lav (1)	0 – 300	0 – 300	0 – 300
Slag per minutt (min ^-1 )
Høy (3)	0 – 24 000	0 – 25 500	0 – 25 500
Middels (2)	0 – 8 250	0 – 9 000	0 – 9 000
Lav (1)	0 – 4 500	0 – 4 500	0 – 4 500
Totallengde	259 mm	259 mm	259 mm
Nettovekt	2,4 kg	2,5 kg	2,7 kg
Klassifisert spenning	DC 12 V	DC 14,4 V	DC 18 V

- Grunnet det kontinuerlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

- Merknad: Tekniske data kan variere fra land til land.

Bruksområde

Maskinen er beregnet på å brukes med slagbor i mur, betong og sten, samt på boring uten slagbor i tre, metall, kjeramikk og plast.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene.

YTTERLIGERE SIKKERHETSREGLER FOR ELEKTROVERKT∅Y

IKKE LA hensynet til hva som er "behagelig" eller det faktum at du kjenner produktet godt (etter mange gangers bruk) gjøre deg mindre oppmerksom på sikkerhetsreglene for bruken av slagboret. Hvis du bruker dette elektroverktøyet på en farlig eller ukorrekt måte, kan du få alvorlige helseskader.

1. Bruk hørselvern ved bruk av slagbor. Høy lyd kan forårsake redusert hørsel.

2. Bruk hjelpehåndtak som fulgte med maskinen. Hvis maskinen kommer ut av kontroll, kan det resultere i helseskader.

3. Hold maskinen i de isolerte gripeflatene under arbeidsoperasjoner hvor maskinen kan komme i kontakt med skjulte ledninger eller selve verktøyets ledning. Kontakt med en strømførende ledning vil gjøre at også metalledeler på verktøyet blir strømførende og utsette operatøren for elektrisk støt.

4. Sørg alltid for godt fotfeste. Påse at ingen befinner seg under när arbeidet foregår i høyden.

5. Hold godt fast i maskinen med begge hender.

6. Hold hendene unna bevegelige deler.

7. Forlat ikke maskinen mens det går. Verktøyet må bare betjenes når det holdes for hånd.

8. Rør aldri boret eller det den borer i umiddelbart etter bruk; de kan være meget varme og forår-sake forbrennniger.

9. Enkelte materialer inneholder kjemikalier som kan være giftige. Treff tiltak for å hindre innånding av støv og hudkontakt. Følg leverandørens sikkerhetsanvisninger.

TA VARE PÅ DISSE ANVISNINGENE.

VIKTIGE SIKKERHETSANVISNINGER FOR LADER OG BATTERI

1. Før du begynner å bruke batteriet, må du lese alle anvisninger og forsiktighetsregler på (1) batteriladeren, (2) batteriet og (3) det produktet batteriet skal brukes i.

2. Ikke ta fra hverandre batteriet.

3. Hvis driftstiden er blitt vesentlig kortere, må du omgående slutte å bruke verktøyet. Hvis ikke kan resultatet bli overoppheting, mulige forbrenninger eller til og med en eksplosjon.

4. Hvis du får elektrolytt i øynene, må du skylle dem med store mengder rennende vann og oppsøke lege med én gang. Denne typen uhell kan føre til varig blindhet.

5. Når batteriet ikke er i bruk, må batteripolene alltid være tildekket av batteridekselet.

6. Ikke kortslutt batteriet.

(1) Ikke berør batteripolene med ledende materialer.
(2) Ikke lagre batteriet i samme beholder som andre metallgjenstander, som for eksempel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med vann eller regn.

En kortslutning av batteriet kan føre til et kraftig strømstøt, overoppvarming, mulige forbrenninger og til og med til at batteriet går i stykker.

1. Ikke lagre verktøyet og batteriet på steder hvor temperaturen kan komme opp i eller overskride 50°C.
2. Ikke sett fyr på batteriet, ikke engang om det er sterkt skadet eller helt utslitt.

Batteriet kan eksplodere hvis det begynner å brenne.

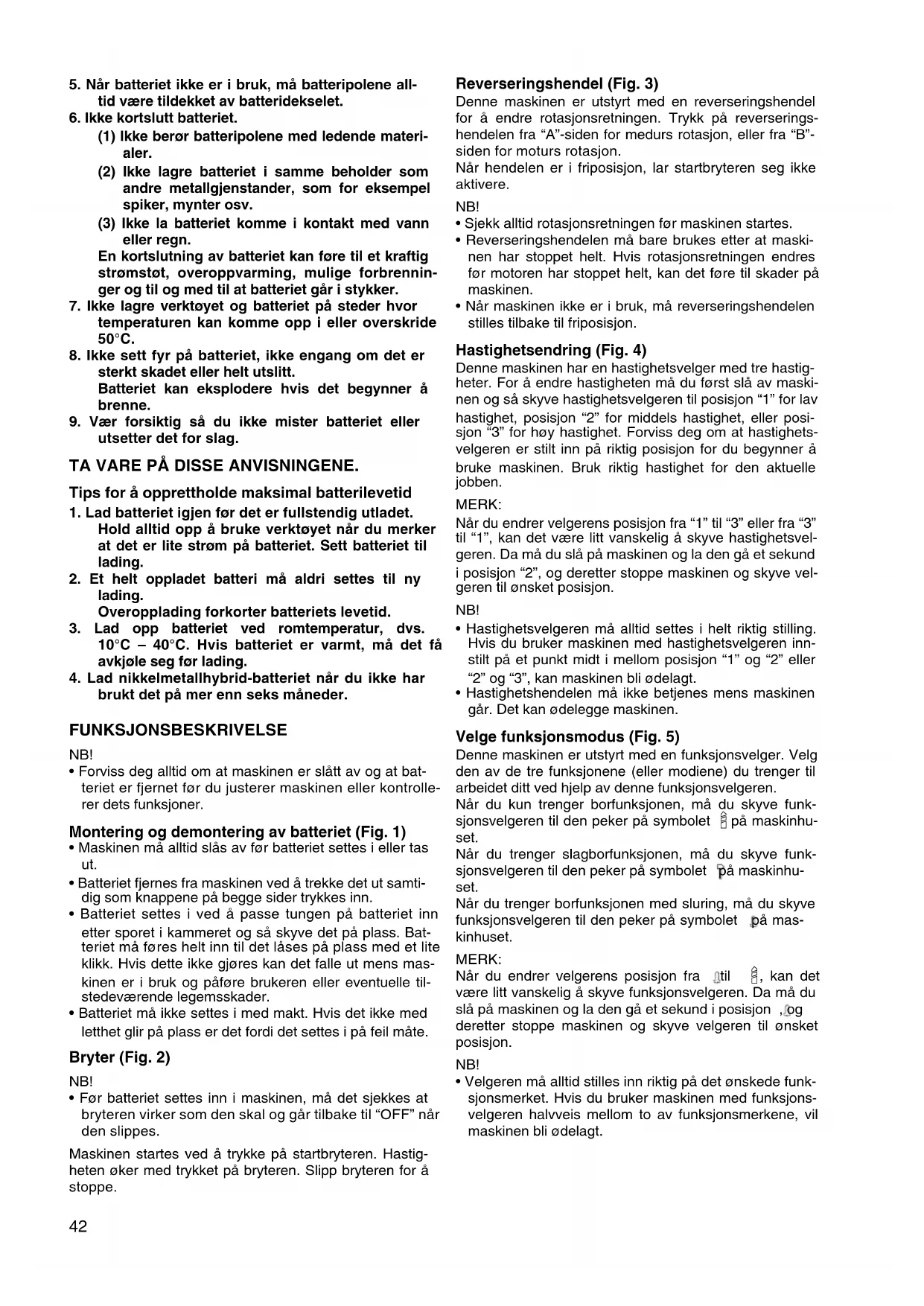

1. Vær forsiktig så du ikke mister batteriet eller utsetter det for slag.

TA VARE PÅ DISSE ANVISNINGENE.

Tips for å opprettholde maksimal batterilevetid

1. Lad batteriet igjen før det er fullstendig utladet. Hold alltid opp å bruke verktøyet når du merker at det er lite strøm på batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny lading. Overopplading forkorter batteriets levetid.
3. Lad opp batteriet ved romtemperatur, dvs. 10°C – 40°C. Hvis batteriet er varmt, må det få avkjøle seg før lading.
4. Lad nikkelmetallhybrid-batteriet när du ikke har brukt det på mer enn seks måneder.

FUNKSJONSBESKRIVELSE

NB!

- Forviss deg alltid om at maskinen er slått av og at batteriet er fjernet før du justerer maskinen eller kontrollerer dets funksjoner.

Montering og demontering av batteriet (Fig. 1)

• Maskinen må alltid slås av før batteriet settes i eller tas ut.
• Batteriet fjernes fra maskinen ved å trekke det ut samtidig som knappene på begge sider trykkes inn.
• Batteriet settes i ved å passe tungen på batteriet inn etter sporet i kammeret og så skyve det på plass. Batteriet må føres helt inn til det låses på plass med et lite klikk. Hvis dette ikke gjøres kan det falle ut mens maskinen er i bruk og påføre brukeren eller eventuelle tilstedeværende legemsskader.
• Batteriet må ikke settes i med makt. Hvis det ikke med letthet glir på plass er det fordi det settes i på feil måte.

Bryter (Fig. 2)

NB!

- Før batteriet settes inn i maskinen, må det sjekkes at bryteren virker som den skal og går tilbake til "OFF" når den slippes.

Maskinen startes ved å trykke på startbryteren. Hastigheten øker med trykket på bryteren. Slipp bryteren for å stoppe.

Reverseringshendel (Fig. 3)

Denne maskinen er utstyrt med en reverseringshendel for å endre rotasjonsretningen. Trykk på reverseringshendelen fra "A"-siden for medurs rotasjon, eller fra "B"-siden for moturs rotasjon.

Når hendelen er i friposisjon, lar startbryteren seg ikke aktivere.

NB!

• Sjekk alltid rotasjonsretningen før maskinen startes.
• Reverseringshendelen må bare brukes etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres før motoren har stoppet helt, kan det føre til skader på maskinen.
• Når maskinen ikke er i bruk, må reverseringshendelen stilles tilbake til friposisjon.

Hastighetsendring (Fig. 4)

Denne maskinen har en hastighetsvelger med tre hastigheter. For å endre hastigheten må du først slå av maskinen og så skyve hastighetsvelgeren til posisjon "1" for lav hastighet, posisjon "2" for middels hastighet, eller posisjon "3" for høy hastighet. Forviss deg om at hastighetsvelgeren er stilt inn på riktig posisjon for du begynner å bruke maskinen. Bruk riktig hastighet for den aktuelle jobben.

MERK:

Når du endrer velgerens posisjon fra "1" til "3" eller fra "3" til "1", kan det være litt vanskelig å skyve hastighetsvelgeren. Da må du slå på maskinen og la den gå et sekund i posisjon "2", og deretter stoppe maskinen og skyve velgeren til ønsket posisjon.

NB!

• Hastighetsvelgeren må alltid settes i helt riktig stilling. Hvis du bruker maskinen med hastighetsvelgeren innstilt på et punkt midt i mellom posisjon "1" og "2" eller "2" og "3", kan maskinen bli ødelagt.
• Hastighetshendelen må ikke betjenes mens maskinen går. Det kan ødelegge maskinen.

Denne maskinen er utstyrt med en funksjonsvelger. Velg den av de tre funksjonene (eller modiene) du trenger til arbeidet ditt ved hjelp av denne funksjonsvelgeren.

Når du kun trenger borfunksjonen, må du skyve funksjonsvelgeren til den peker på symbolet ⏻ på maskinhuset.

Når du trenger slagborfunksjonen, må du skyve funksjonsvelgeren til den peker på symbolet på maskinhuset.

Når du trenger borfunksjonen med sluring, må du skyve funksjonsvelgeren til den peker på symbolet på mas- kinhuset.

MERK:

Når du endrer velgerens posisjon fra til, kan det være litt vanskelig å skyve funksjonsvelgeren. Da må du slå på maskinen og la den gå et sekund i posisjon, og deretter stoppe maskinen og skyve velgeren til ønsket posisjon.

NB!

- Velgeren må alltid stilles inn riktig på det ønskede funksjonsmerket. Hvis du bruker maskinen med funksjonsvelgeren halvveis mellom to av funksjonsmerkene, vil maskinen bli ødelagt.

Justere tiltrekningsmomentet (Fig. 6)

Tiltrekningsmomentet kan justeres i 16 trinn ved å dreie justeringsringen slik at graderingene samstemmer med pilen på maskinkroppen. Tiltrekningsmomentet er minst når nummer 1 er samstemt med pilen, og størst når nummer 16 er samstemt med pilen.

Før selve arbeidet utføres, bør det foretas en prøveidriving på samme type materiale for å finne korrekt tiltrekningsmoment.

SAMMENSETTING

NB!

- Før det utføres arbeider på maskinen må du alltid forvisse seg om at maskinen er slått av og akkumulatoren er tatt ut.

Montere støttehåndtak (hjelpehåndtak) (Fig. 7)

Bruk alltid støttehåndtaket for å bruke maskinen på sikker måte. Monter støttehåndtaket slik at stålbåndet på håndtaket passer på maskinsylinderen.

Stram så håndtaket ved å vri det med klokken i den ønskede stillingen. Det kan dreies 360° så det kan festes i en hvilken som helst stilling.

Installere eller fjerne drillbits eller bor

Skru hylsen mot klokken for å åpne kjevene på kjoksen. Sett bitset så langt inn i kjoksen som det vil gå. Vri hylsen med klokken for å stramme kjoksen. For å fjerne bitset må du vri hylsen mot klokken. (Fig. 8)

Når du ikke bruker drillbitset må du oppbevare det i bitsholderne. Her kan det oppbevares bits på opptil 45 mm lengde. (Fig. 9)

Justerbar dybdestang (Fig. 10)

Den justerbare dybdestangen brukes til å bore huller med samme dybde. Løsne klemskruen, still inn stangen i ønsket posisjon, og stram klemskruen igjen.

IDRIVING

Bruk av slagbor

ADVARSEL:

- Maskinen/bitset utsettes for voldsomme og brå vridningskrefter i det øyeblikk et gjennomslag skjer, när hullet tettes av spon eller partikler, eller när forsterkningsstenger nedstøpt i betongen mottar slag. Bruk alltid støttehåndtaket (hjelpehåndtaket), og hold maskinen støtt med både støttehåndtak og hovedhåndtak när du bruker den. Hvis du ikke gjør det, kan du miste kontrollen og påføre deg selv eller andre alvorlige helseskader.

Skyv først funksjonsvelgeren slik at den peker på markeringen ⚡ Justeringsringen kan stilles inn på ethvert momentnivå for denne operasjonen.

Sørg for at det alltid brukes bits med en spiss av wolframkarbid.

Plasser bitset der hullet skal bli og trykk deretter på reguleringsbryteren. Det må ikke brukes makt på maskinen. Lett trykk gir de beste resultatene. Hold maskinen i riktig posisjon og sørg for at den ikke glir unna hullet.

Bruk ikke mer makt når hullet tettes med spon eller partikler. Kjør i stedet maskinen på tomgang og ta deretter bitset delvis ut av hullet. Ved å gjenta dette flere ganger vil hullet bli renset og normal boring kan gjenopptas.

Blåsebelg (valgfritt ekstrautstyr) (Fig. 11)

Når hullet er ferdigborret brukes blåsebelgen til å fjerne støv fra hullet.

Idriving av skruer (Fig. 12)

Skyv først funksjonsvelgeren slik at den peker på markeringen √ Juster juste-ringsringen til korrekt tiltrekkingsmoment for arbeidet som skal gjøres. Gå deretter frem som følger.

Plasser bitsspissen i skruehodet og øv trykk på maskinen. Start maskinen langsomt og øk hastigheten gradvis. Slipp bryteren straks clutchen kopler seg inn.

MERKNAD:

• Skrutrekkerbitset må settes i rett på skruehodet, ellers kan skrue og/eller bits ødelegges.
• Ved idriving av treskruer bør det først bores et ledehull for å gjøre idrivingen lettere og for å hindre oppflising av materialet. Se tabellen under.

• For stort trykk på maskinen vil ikke resultere i at boringen går raskere. Dette vil medføre skadet bits, redusert borekapasitet og forkorte boremaskinens levetid.
• Det utøves voldsomme krefter fra maskinen/bitset idet gjennomboringen skjer. Hold godt fast maskinen og utvis stor forsiktighet når bitset begynner å gå igjennom materialet.
• Et bits som har satt seg fast lar seg lett fjerne ved å sette maskinen i revers så bitset skrur seg ut. Men maskinen kan plutselig slenge tilbake hvis den ikke holdes godt fast.
• Små arbeidsemner må altid settes fast i en tvinge eller lignende.
• Hvis maskinen går kontinuerlig til batteriet går tomt, må maskinen få hvile i 15 minutter før det fortsettes med et oppladet batteri.

Skyv først funksjonsvelgeren slik at den peker på markeringen. Justeringsringen kan stilles inn på ethvert momentnivå for denne operasjonen. Fortsett deretter som følger.

Boring i tre

Ved boring i tre, vil beste resultat oppnås med trebor og selvborende skruer. Den selvborende skruen gjør boringen lettere ved at bitset dras inn i arbeidsemnet.

Boring i metall

For å hindre at bitset glipper i starten av hullboringen, lages det en liten fordypning med kjørner og hammer der hullet skal være. Sett bitsspissen i fordypningen og start boringen.

Bruk maskinolje ved boring i metall. Unntakene er jern og messing som må tørrbores.

SERVICE

NB!

- Før det utføres arbeider på maskinen må du alltid forvisse seg om at maskinen er slått av og akkumulatoren er tatt ut.

Utskifting av kullbørster (Fig. 13 og 14)

Ta ut og kontroller kullbørstene regelmessig. Skift ut kullbørstene når de er slitt ned til slitasjegrensen. Hold kullbørstene rene og klare til å bli satt inn i holderne. Begge kullbørstene må skiftes ut samtidig. Bruk kun helt like kullbørster.

Bruk en skrutrekker til å fjerne børsteholderhettene. Ta ut de slitte kullbørstene, sett inn nye børster og fest børsteholderhettene.

For å sikre produkt-SIKKERHET og -PÅLITELIGHET, må reparasjoner og øvrig vedlikeholdsarbeid eller justeringer kun utføres av serviceverksted eller fabrikksverksted som er godkjent av Makita, og det må alltid benyttes Makita reservedeler.

TILBEH∅R

NB!

- Dette tilbehøret eller utstyret anbefales til å brukes med ditt Makita-verktøy som er spesifisert i denne bruksanvisningen. Bruk av annet tilbehør eller utstyr kan medføre risiko for personskader. Tilbehør og utstyr må bare bruk til de formål de er beregnet til.

Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angående tilbehøret.

• Drillbits
• Slagborbitso
• Skruebitso
• Håndtaksenheto
• Dybdestang
• Blåsebelg
• Vernebriller
  • Gummiputemontasje
• Polerpute av skumgummi
  • Ullhette
• Ulike typer originale batterier og ladere fra Makita

Yleisselostus

Lyd og vibration fra model 8414D

Lyd og vibration fra model 8434D

Lyd og vibration fra model 8444D

Støy og vibrasjon fra modell 8414D

lydtrykksnivå: 86 dB (A)

lydstyrkenivå: 99 dB (A)

- Benytt hørselvern. -

Den typiske vektede effektive akselerasjonsverdi er 6 m/s ^2 .

Støy og vibrasjon fra modell 8434D

lydtrykksnivå: 86 dB (A)

lydstyrkenivå: 99 dB (A)

- Benytt hørselvern. -

Den typiske vektede effektive akselerasjonsverdi er 7 m/s ^2 .

Støy og vibrasjon fra modell 8444D

Iydtrykksnivå: 86 dB (A)

lydstyrkenivå: 99 dB (A)

- Benytt hørselvern. -

Den typiske vektede effektive akselerasjonsverdi er 8 m/s ^2 .
