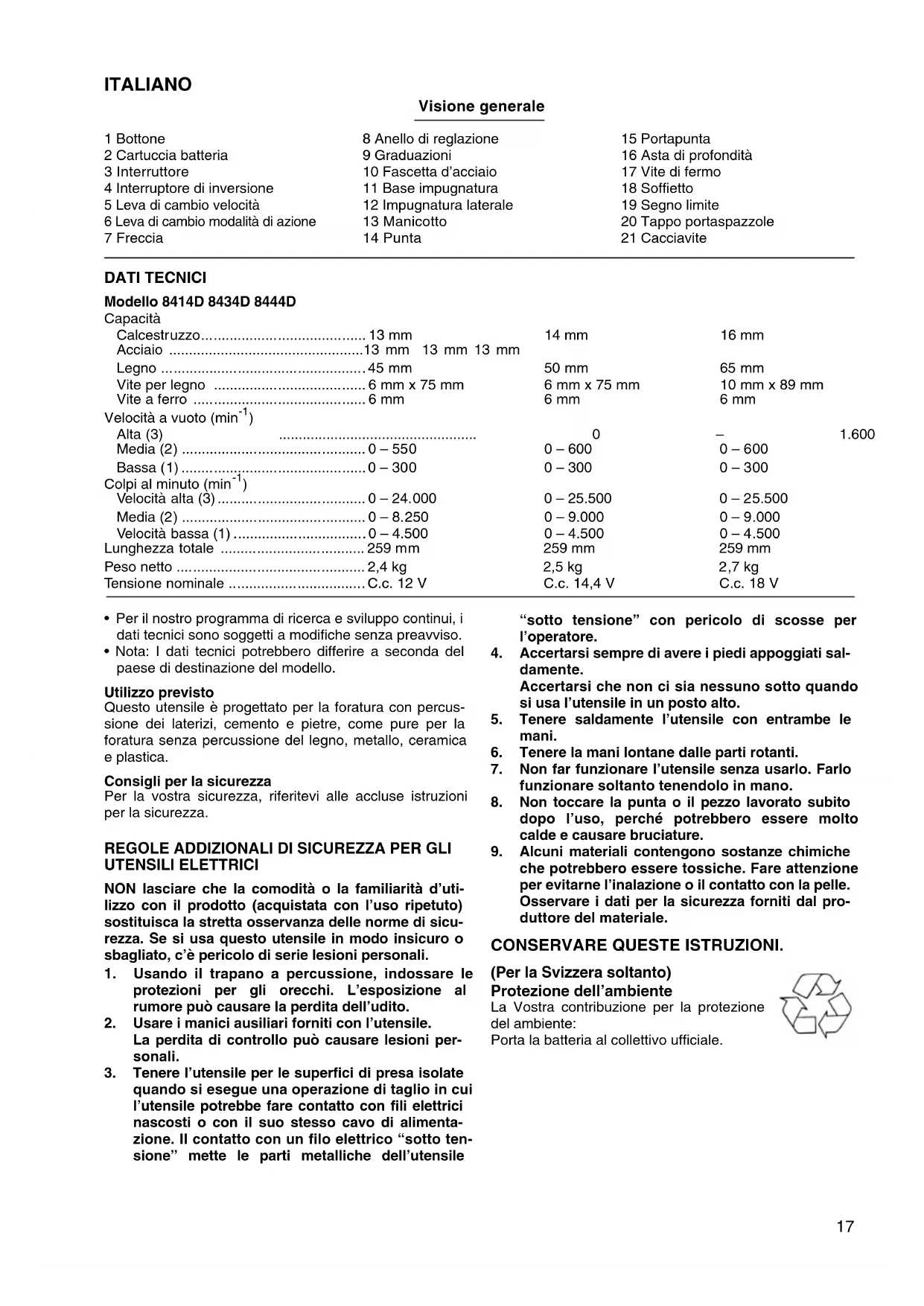

MANUALE UTENTE 8414DWFE MAKITA

1 Bottone	8 Anello di reglazione	15 Portapunta
2 Cartuccia batteria	9 Graduazioni	16 Asta di profondità
3 Interruttore	10 Fascetta d'acciaio	17 Vite di fermo
4 Interruptore di inversione	11 Base impugnatura	18 Soffietto
5 Leva di cambio velocità	12 Impugnatura laterale	19 Segno limite
6 Leva di cambio modalità di azione	13 Manicotto	20 Tappo portaspazzole
7 Freccia	14 Punta	21 Cacciavite

DATI TECNICI

Modello 8414D 8434D 8444D

Capacità
Calcestruzzo......13 mm	14 mm	16 mm
Acciaio......13 mm 13 mm 13 mm
Legno......45 mm	50 mm	65 mm
Vite per legno......6 mm x 75 mm	6 mm x 75 mm	10 mm x 89 mm
Vite a ferro......6 mm	6 mm	6 mm
Velocità a vuoto (min ^-1 )
Alta (3)......	0	-	1.600
Media (2)......0 – 550	0 – 600	0 – 600
Bassa (1)......0 – 300	0 – 300	0 – 300
Colpi al minuto (min ^-1 )
Velocità alta (3)......0 – 24.000	0 – 25.500	0 – 25.500
Media (2)......0 – 8.250	0 – 9.000	0 – 9.000
Velocità bassa (1)......0 – 4.500	0 – 4.500	0 – 4.500
Lunghezza totale......259 mm	259 mm	259 mm
Peso netto......2,4 kg	2,5 kg	2,7 kg
Tensione nominale......C.c. 12 V	C.c. 14,4 V	C.c. 18 V

- Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.

- Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.

Utilizzo previsto

Questo utensile è progettato per la foratura con percussione dei laterizi, cemento e pietre, come pure per la foratura senza percussione del legno, metallo, ceramica e plastica.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA PER GLI UTENSILI ELETTRICI

NON lasciare che la comodità o la familiarità d'utilizzo con il prodotto (acquistata con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. Se si usa questo utensile in modo insicuro o sbagliato, c'è pericolo di serie lesioni personali.

1. Usando il trapano a percussione, indossare le protezioni per gli orecchi. L'esposizione al rumore può causare la perdita dell'udito.
2. Usare i manici ausiliari forniti con l'utensile. La perdita di controllo può causare lesioni personali.
3. Tenere l'utensile per le superfici di presa isolate quando si esegue una operazione di taglio in cui l'utensile potrebbe fare contatto con fili elettrici nascosti o con il suo stesso cavo di alimentazione. Il contatto con un filo elettrico "sotto tensione" mette le parti metalliche dell'utensile

"sotto tensione" con pericolo di scosse per l'operatore.

1. Accertarsi sempre di avere i piedi appoggiati sal- damente. Accertarsi che non ci sia nessuno sotto quando si usa l'utensile in un posto alto.
2. Tenere saldamente l'utensile con entrambe le mani.
3. Tenere la mani lontane dalle parti rotanti.
4. Non far funzionare l'utensile senza usarlo. Farlo funzionare soltanto tenendolo in mano.
5. Non toccare la punta o il pezzo lavorato subito dopo l'uso, perché potrebbero essere molto calde e causare bruciature.
6. Alcuni materiali contengono sostanze chimiche che potrebbero essere tossiche. Fare attenzione per evitarne l'inalazione o il contatto con la pelle. Osservare i dati per la sicurezza forniti dal produttore del materiale.

CONSERVARE QUESTE ISTRUZIONI.

(Per la Svizzera soltanto)

Protezione dell'ambiente

La Vostra contribuzione per la protezione del ambiente:

Porta la batteria al collettivo ufficiale.

ISTRUZIONI IMPORTANTI DI SICUREZZA PER IL CARICABATTERIA E LA CARTUCCIA DELLA BATTERIA

1. Prima di usare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze sul (1) caricabatteria, sulla (2) batteria e sul (3) prodotto che utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto, smettere immediatamente di usare l'utensile. Può risultare un rischio di surriscaldamento, possibili ustioni e addirittura un'esplosione.
4. Se l'elettrolita va negli occhi, risciacquarli con acqua pulita e rivolgersi immediatamente ad un medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il coperchio della batteria quando non si usa la cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con qualche metallo conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contenitore con altri oggetti metallici come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili ustioni e addirittura un guasto.

1. Non conservare l'utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50°C.
2. Non incenerire la cartuccia della batteria anche se è gravemente danneggiata o è completamente esaurita. La cartuccia della batteria può esplodere e provocare un incendio.
3. Fare attenzione a non lasciar cadere o a colpire la batteria.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per mantenere la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di usare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la durata della batteria.
3. Caricare la cartuccia della batteria con la temperatura ambiente da 10°C a 40°C. Lasciar raffreddare una cartuccia della batteria calda prima di caricarla.
4. Caricare la cartuccia della batteria all'idruro di nickel metallico quando non la si usa per più di sei mesi.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell'utensile.

Installazione e rimozione della cartuccia batteria (Fig. 1)

• Spegnere sempre l'utensile prima di inserire o di rimuovere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, toglierla dall'uten- sile schiacciando i bottoni su entrambi i lati della batte- ria.
• Per inserire la cartuccia batteria, allineare l'appendice sulla cartuccia batteria con la scanalatura dell'alloggiamento e inserirla in posizione. Inserirla sempre completamente finché non si blocca con un piccolo scatto. In caso contrario, potrebbe cadere dall'utensile con pericolo di ferite per l'operatore o per chi gli è vicino.
• Non usare forza per inserire la cartuccia batteria. Se essa non entra facilmente, vuol dire che non è inserita correttamente.

Funzionamento dell'interruttore (Fig. 2)

ATTENZIONE:

- Prima di inserire la cartuccia batteria nell'utensile, accertarsi sempre che l'interruttore funzioni correttamente e ritorni sulla posizione "OFF" quando viene rilasciato.

Per avviare l'utensile, schiacciare semplicemente l'interruttore. La velocità dell'utensile aumenta con l'aumento della pressione del dito sull'interruttore. Rilasciare l'interruttore per fermare l'utensile.

Funzionamento dell'interruttore di inversione (Fig. 3)

Questo utensile è dotato di un interruttore di inversione, per cambiare la direzione di rotazione. Schiacciare la leva dell'interruttore di inversione dal lato "A" per la rotazione in senso orario, oppure dal lato "B" per la rotazione in senso antiorario.

Quando la leva dell'interruttore si trova sulla posizione neutra, non è possibile schiacciare l'interruttore.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di usare l'utensile.
• Usare l'interruttore di inversione soltanto dopo che l'utensile si è fermato completamente. Il cambiamento della direzione di rotazione prima dell'arresto dell'utensile potrebbe danneggiarlo.
• Quando non si usa l'utensile, rimettere sempre la leva dell'interruttore di inversione sulla posizione neutra.

Cambiamento della velocità (Fig. 4)

Questo utensile ha una leva di cambio velocità a tre ingranaggi. Per cambiare la velocità, spegnere prima l'utensile e spingere poi la leva di cambio velocità sulla posizione "1" per la velocità bassa, sulla posizione "2" per la velocità media, e sulla posizione "3" per la velocità alta. Accertarsi che la leva di cambio velocità si trovi sulla posizione corretta prima di usare l'utensile. Usare la velocità adatta al lavoro.

NOTA:

Quando si cambia la posizione da "1" a "3", o da "3" a "1", ci potrebbe essere una leggera difficoltà a spostare la leva di cambio velocità. Accendere allora l'utensile e farlo girare per qualche secondo alla posizione "2", fermarlo poi e spingere la leva sulla posizione desiderata.

ATTENZIONE:

• Posizionare sempre correttamente la leva di cambio velocità. Se si fa funzionare l'utensile con la leva di cambio velocità su una posizione intermedia tra quelle "1", "2" e "3", lo si potrebbe danneggiare.
• Non usare la leva di cambio velocità durante il funzionamento dell'utensile, perché si potrebbe danneggiarlo.

Sezione del modo di funzionamento (Fig. 5)

Questo utensile utilizza una leva di cambio della modalità di azione. Selezionare una delle modalità adatte ai requisiti del lavoro usando questa leva.

Per la rotazione soltanto, spingere la leva in modo che sia allineata con il segno ⚡ sul corpo dell'utensile.

Per la rotazione con percussione, spingere la leva in modo che sia allineata con il segno ☎ sul corpo dell'utensile.

Per la rotazione con frizione, spingere la leva in modo che sia allineata con il segno sul corpo dell'utensile.

NOTA:

Quando si cambia la posizione da a, ci potrebbe essere una leggera difficoltà a spostare la leva di cambio modalità. Accendere allora l'utensile e farlo girare per qualche secondo alla posizione fermarlo poi e spine-gere la leva sulla posizione desiderata.

ATTENZIONE:

Allineare sempre correttamente la leva con il segno della modalità desiderata. Se si fa funzionare l'utensile con la leva regolata su una posizione intermedia tra due segni di modalità, lo si potrebbe danneggiare.

Regolazione della coppia di serraggio (Fig. 6)

La coppia di serraggio può essere regolata in 16 passi girando l'anello di registro, in modo che le sue graduazioni siano allineate con la freccia sul corpo della macchina. La coppia di serraggio è minima quando con la freccia è allineato il numero 1, ed è massima quando con la freccia è allineato il numero 16.

Prima di cominciare il lavoro, avvitare una vite di prova nel materiale, un pezzo o un duplicato del materiale, per determinare la coppia necessaria per quella particolare applicazione.

MONTAGGIO

- ATTENZIONE:

Prima di effettuare ogni tipo di lavoro sull'utensile, assi- curatevi sempre che essa sia spenta e che la batteria sia rimossa.

Installazione dell'impugnatura laterale (manico ausiliario) (Fig. 7)

Usare sempre l'impugnatura laterale per garantire la sicurezza. Installare l'impugnatura laterale in modo che la fascetta d'acciaio dell'impugnatura sia montata sul tamburo dell'utensile.

Stringere poi l'impugnatura girandola in senso orario sulla posizione desiderata. Essa può essere girata di 360°, in modo da poter essere fissata in qualsiasi posizione.

Installazione o rimozione della punta avvitatore o punta trapano

Girare il manicotto in senso antiorario per aprire le ganasce del mandrino. Inserire la punta nel mandrino finché non può andare più oltre. Girare il manicotto in senso orario per stringere il mandrino. Per rimuovere la punta, girare il manicotto in senso antiorario. (Fig. 8)

Se non si usa la punta avvitatore, tenerla nei portapunte.

Qui si possono tenere le punte di 45 mm di lunghezza. (Fig. 9)

Asta di profondità regolabile (Fig. 10)

L'asta di profondità regolabile serve a trapanare fori della stessa profondità. Allentare la vite di fermo, regolare la posizione desiderata e stringere la vite di fermo.

OPERAZIONE

Operazione di foratura con percussione

ATTENZIONE:

- Sull'interruttore/punta viene esercitata una grandissima e improvvisa forza torcente quando la punta fuoriesce dal foro, quando il foro diventa intasato di trucioli o di scorie o quando la punta incontra le barre di rinforzo dentro il cemento. Usare sempre l'impugnatura laterale (manico ausiliario) e tenere saldamente l'utensile con entrambi l'impugnatura laterale e il manico interruttore durante il lavoro. Se non si fa ciò, si potrebbe causare la perdita di controllo dell'utensile con pericolo di lesioni serie.

Spingere prima la leva di cambio modalità di azione in modo che sia allineata con il segno. L'anello di regolazione può essere allineato con qualsiasi livello di coppia per questa operazione.

Usare una punta al carburo di tungsteno.

Posizionare la punta sul punto da forare desiderato e schiacciare poi l'interruttore. Non forzare l'utensile. Una pressione leggera produce i risultati migliori. Mantenere l'utensile in posizione per evitare che scivoli via dal foro.

Non applicare una pressione maggiore se la punta rimane intasata con trucioli o scorie. Fare invece girare l'utensile a vuoto e rimuovere poi parzialmente la punta dal foro. Ripetendo questa operazione diverse volte si pulisce il foro e si può continuare con la normale foratura.

Soffietto (accessorio opzionale) (Fig. 11)

Dopo la foratura, usare il soffietto per togliere la polvere dal foro.

Operazione di avvitamento (Fig. 12)

Spingere prima la leva di cambio modalità di azione in modo che sia allineata con il segno . Regolare l'anello di registro per la coppia adatta al lavoro. Procedere poi come segue.

Mettere la punta dell'avvitatore sulla testa della vite ed esercitare una pressione sull'utensile. Avviare l'utensile lentamente, aumentandone poi gradualmente la velocità. Rilasciare l'interruttore non appena la frizione si innesta.

NOTA:

• Accertarsi che la punta dell'avvitatore sia inserita diritta nella testa della vite, perché altrimenti si potrebbe danneggiare la vite e/o la punta.
• Per avvitare le viti per legno, praticare prima dei fori guida per facilitare l'avvitamento e prevenire lo scheggiamento del pezzo da lavorare. Vedere la tabella sotto.

- Se si fa funzionare continuamente l'utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un'altra batteria.

Operazione di foratura

ATTENZIONE:

• Esercitando una pressione eccessiva sull'utensile non si accelera la foratura. Al contrario, tale pressione eccessiva può soltanto danneggiare la punta e ridurre le prestazioni e la vita dell'utensile.
• Quando la punta trapassa il materiale, l'utensile/punta vengono sottoposti ad una grandissima forza. Tenere saldamente l'utensile e stare molto attenti quando la punta sta per trapassare il materiale.
• Se la punta rimane incastrata, può essere rimossa usando l'interruttore di inversione per invertire la rotazione della punta per estrarla. L'utensile potrebbe però rinculare improvvisamente se non viene tenuto saldamente.
• Fissare sempre i piccoli pezzi da lavorare con una morsa od altro attrezzo simile per bloccarli.
• Se si fa funzionare continuamente l'utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un'altra batteria.

Spingere prima la leva di cambio modalità di azione in modo che sia allineata con il segno. L'anello di regolazione può essere allineato con qualsiasi livello di coppia per questa operazione. Procedere poi come segue.

Foratura del legno

Forando il legno si ottengono i risultati migliori con le punte per legno dotate di viti guida. La vite guida facilita la foratura attirando la punta nel pezzo da lavorare.

Foratura del metallo

Per evitare che la punta scivoli quando si comincia il foro, fare una intaccatura con un punzone per centri e un martello sul punto da forare. Mettere poi la punta sull'intaccatura e cominciare a forare.

Per forare i metalli, usare un lubrificante di taglio. Le eccezioni sono il ferro e l'ottone, che devono essere trapanati a secco.

MANUTENZIONE

ATTENZIONE:

- Prima di cercare di eseguire l'ispezione o la manutenzione, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa.

Sostituzione delle spazzole di carbone

(Figg. 13 e 14)

Rimuovere e ispezionare regolarmente le spazzole di carbone. Sostituirle quando sono consumate fino al limite di usura. Mantenere pulite le spazzole di carbone, che devono potersi muovere liberamente nel portaspazzole. Le spazzole di carbone vanno sostituite entrambe allo stesso tempo. Usare soltanto spazzole di carbone identiche.

Per rimuovere le spazzole di carbone, usare un cacciavite. Togliere le spazzole usurate, inserire le nuove e fissare i tappi del portaspazzole.

Per mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione o regolazione dovrebbero essere eseguiti da un Centro di Assistenza Makita o da un Centro Autorizzato, sempre utilizzando ricambi Makita.

ACCESSORI

ATTENZIONE:

- Questi accessori o attrezzi sono consigliati per l'uso con l'utensile Makita specificato in questo manuale. L'impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.

Per ottenere maggiori dettagli su questi accessori, rivolgersi a un Centro Assistenza Makita autorizzato.

• Punte trapano
• Punte trapano percussione
• Punte avvitatore
• Gruppo impugnatura
• Asta di profondità
• Soffietto
• Occhiali di protezione
• Gruppo tampone di gomma
  • Tampone di smerigliatura di schiuma
• Cuffia di lana
• Vari tipi di batterie e caricatori genuini Makita

NEDERLANDS

DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sotto la nostra sola responsabilità che questo prodotto è conforme agli standard di documenti standardizzati seguenti:

EN60745, EN55014

secondo le direttive del Consiglio 89/336/CEE e 98/37/CE.

NEDERLANDS

EG-VERKLARING VAN CONFORMITEIT

Director Amministratore

Directeur Directeur

Direktor Director

MAKITA INTERNATIONAL EUROPE LTD.

Rumore e vibrazione del modello 8414D

I livelli del rumore pesati secondo la curva A sono:

Livello pressione sonora: 86 dB (A)

Livello potenza sonora: 99 dB (A)

- Indossare i paraorecchi. -

Il valore quadratico medio di accellerazione è di 6 m/s ^2 .

Questi valori sono stati ottenuti in conformità EN50260.

Rumore e vibrazione del modello 8434D

I livelli del rumore pesati secondo la curva A sono:

Livello pressione sonora: 86 dB (A)

Livello potenza sonora: 99 dB (A)

- Indossare i paraorecchi. -

Il valore quadratico medio di accellerazione è di 7 m/s ^2 .

Questi valori sono stati ottenuti in conformità EN50260.

Rumore e vibrazione del modello 8444D

I livelli del rumore pesati secondo la curva A sono:

Livello pressione sonora: 86 dB (A)

Livello potenza sonora: 99 dB (A)

- Indossare i paraorecchi. -

Il valore quadratico medio di accellerazione è di 8 m/s ^2 .

Questi valori sono stati ottenuti in conformità EN50260.
