BRUKSANVISNING BHR202RFE MAKITA

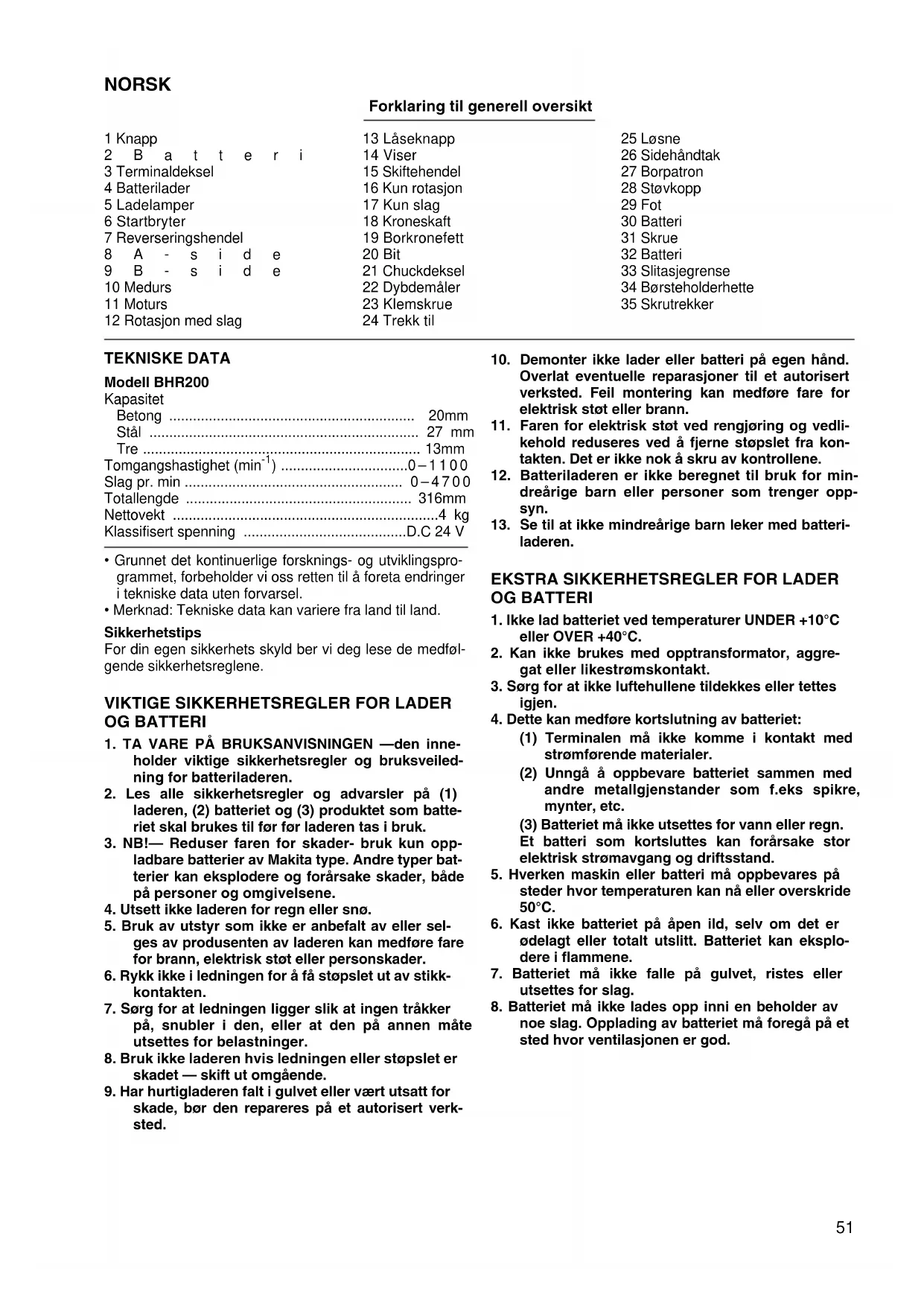

oner og advarselsmarkeringer vedrørende (1) laderen, (2) akku, og (3) maskinen.

• Grunnet det kontinuerlige forsknings- og utviklingspro- grammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

holder viktige sikkerhetsregler og bruksveiled- ning for batteriladeren.

2. Les alle sikkerhetsregler og advarsler på (1)

laderen, (2) batteriet og (3) produktet som batte- riet skal brukes til før før laderen tas i bruk.

5. Bruk av utstyr som ikke er anbefalt av eller sel-

ges av produsenten av laderen kan medføre fare for brann, elektrisk støt eller personskader.

6. Rykk ikke i ledningen for å få støpslet ut av stikk-

på, snubler i den, eller at den på annen måte utsettes for belastninger.

9. Har hurtigladeren falt i gulvet eller vært utsatt for

Overlat eventuelle reparasjoner til et autorisert verksted. Feil montering kan medføre fare for elektrisk støt eller brann.

11. Faren for elektrisk støt ved rengjøring og vedli-

kehold reduseres ved å fjerne støpslet fra kon- takten. Det er ikke nok å skru av kontrollene.

2. Kan ikke brukes med opptransformator, aggre-

(1) Terminalen må ikke komme i kontakt med strømførende materialer. (2) Unngå å oppbevare batteriet sammen med andre metallgjenstander som f.eks spikre, mynter, etc. (3) Batteriet må ikke utsettes for vann eller regn. Et batteri som kortsluttes kan forårsake stor elektrisk strømavgang og driftsstand.

5. Hverken maskin eller batteri må oppbevares på

steder hvor temperaturen kan nå eller overskride 50°C.

6. Kast ikke batteriet på åpen ild, selv om det er

ødelagt eller totalt utslitt. Batteriet kan eksplo- dere i flammene.

noe slag. Opplading av batteriet må foregå på et sted hvor ventilasjonen er god.52

1. Vær oppmerksom på at maskinen alltid vil være i

startposisjon siden den ikke skal koples til strømnettet.

3. Bruk hørselvern når verktøyet brukes i lange

perioder av gangen. Utstrakt eksponering for intens støy kan forårsake nedsatt hørsel.

4. Bruk hjelm (sikkerhetshjelm), vernebriller og/

eller ansiktsbeskyttelse. Det anbefales dessuten å bruke støvmaske og kraftige arbeidshansker.

5. Kontroller at boret sitter forsvarlig fast før bruk.

6. Under normal drift er verktøyet laget slik at det

produserer vibrasjoner. Skruene kan lett løsne og forårsake maskinskader eller en alvorlig ulykke. Sjekk at skruene er forsvarlig strammet før drift.

7. Under kalde temperaturforhold eller når verk-

tøyet ikke har vært i bruk på en lang stund, må verktøyet få varme opp i noen minutter ved å la det gå på tomgang. Dette vil få flyt i smurningen. Uten skikkelig oppvarming er det vanskelig å utføre slagboring.

8. Sørg alltid for godt fotfeste.

9. Påse at ingen befinner seg under når arbeidet

bare betjenes når det holdes for hånd.

13. Pek aldri med verktøyet mot personer i nærhe-

ten. Boret kan sprette av og forårsake alvorlige skader.

14. Rør aldri boret eller deler i nærheten av boret

• Batteriet fjernes ved å trekke det ut av verktøyet mens knappen på batteriet skyves.

• Batteriet monteres ved å samstemme tungen på batte- riet med sporet i huset og skyve det på plass. Skyv det alltid helt inn til det klikker på plass. Hvis du kan se den røde delen øverst på knappen, betyr det at det ikke er satt inn skikkelig. Skyv det helt inn til den røde delen ikke ses lenger. Hvis dette ikke gjøres, kan batteriet falle ut og påføre deg eller eventuelle andre skader.

• Batteriet må ikke settes i med makt. Hvis det ikke med letthet glir på plass er det fordi det settes i på feil måte. Lading (Fig. 2)

1. Kople batteriladeren til strømnettet. To ladelamper blinker grønt gjentatte ganger.

2. Sett batteriet inn i batteriladeren til det hviler på plass. Terminaldekslet på laderen åpnes ved innsetting av batte- riet og lukkes når batteriet trekkes ut.

3. Når batteriet settes inn, skifter ladelampen fra grønn til rød og ladingen starter. Ladelampen lyser under hele lade-

prosessen. En rød lapelampe angir ladetilstand på 0 – 80% og to røde lamper en tilstand på 80 – 100%.

4. Når ladingen er ferdig, skifter de to ladelampene fra rødt til grønt.

5. Hvis batteriet blir stående i laderen etter at ladesyklusen er fullført, vil laderen gå over i “drypplading (vedlike-

holdslading)” som varer i ca. 24 timer.

6. Etter ladingen koples laderen fra strømnettet.

• Denne laderen er utstyrt med en kjølevifte for varme batterier, slik at batteriet likevel kan lades opp. Viften vil høres under avkjøling og dette er tegn på at laderen virker som den skal.

• En gul varsellampe vil blinke i følgende tilfeller. - Når det er problemer med kjøleviften. - Når batteriet er utilstrekkelig avkjølt fordi lader eller batteri er tilstoppet med støv. Batteriet kan lades opp selv om den gule varsellampen lyser, men ladetiden vil være lenger enn vanlig. Kontroller lyden som kommer fra kjøleviften, samt ventilene på laderen og batteriet da disse kan stoppes til av støv.

• Kjølesystemet er i orden selv om det ikke høres noen lyd fra kjøleviften, såfremt den gule varsellampen ikke blinker.

• Ventiler på lader og batteriet må alltid holdes rene.

• Laderen må sendes inn til vedlikehold og reparasjon hvis den gule varsellampen blinker ofte. Batteritype Kapasitet (mAh) Antall celler Ladetid (DC24SA) Ladetid (DC24WA) BH2420 (Ni-MH) 2 000 20 Ca. 30 min. Ca. 55 min. BH2433 (Ni-MH) 3 300 20 Ca. 60 min. Ca. 90 min.53 Kondisjoneringslading ( gjelder kun DC24SA) Kondisjoneringslading kan forlenge batteriets levetid ved automatisk å lete etter batteriets optimale ladetilstand uan- sett forhold. Hvis batteriet brukes gjentatte ganger under følgende forhold, vil det slites raskere ned og den gule varsellampen vil blinke.

4. Overutlading av batteriet (fortsatt bruk på tross av nedsatt effekt).

1. Lad batteriet opp før det blir helt utladet.

Stans maskinen og lad opp batteriet så snart du merker at maskinseffekten begynner å synke.

Et varmt batteri bør avkjøles før det lades opp.

4. Nikkelmetallhydrid -batteriet må lades opp når det ikke skal brukes på mer enn 6 måneder.

• Batteriladeren er beregnet til opplading av Makita-batteri. Må ikke brukes til andre formål eller til lading av batterier fra andre produsenter.

• Når du lader opp et batteri fra et verktøy som nettopp har vært i bruk, eller et batteri som ikke har vært i bruk på en lang stund, kan det være være umulig å lade det helt opp. Dette er normalt og ikke tegn på noe galt. Batteriet lar seg lade helt opp når det har vært ladet helt ut og opp igjen et par ganger.

• Hvis du lader opp et batteri fra et verktøy som nettopp har vært i bruk, eller et batteri som har vært utsatt for direkte sol over lang tid, kan det skje at ladelampen blinker rødt. Hvis dette skjer, venter du en liten stund. Ladingen starter når batteriet er tilstrekkelig avkjølt av viften som er installert i laderen

• Følgende forhold er tegn på skade på laderen og/eller batteriet. Be din Makita-forhandler eller et godgjent service- verksted om å kontrollere delene.

3) Ladingen er ikke ferdig selv to timer etter at den røde lampen tentes når ladingen startet.

Bryter (Fig. 3) NB! Før batteriet settes inn i maskinen, må det sjekkes at bry- teren virker som den skal og går tilbake til “OFF” når den slippes. Maskinen startes ved å trykke på startbryteren. Hastig- heten øker med trykket på bryteren. Slipp bryteren for å stoppe. Reverseringshendel (Fig. 4) NB!

• Sjekk alltid rotasjonsretningen før maskinen startes.

• Reverseringshendelen må bare brukes etter at maski- nen har stoppet helt. Hvis rotasjonsretningen endres før motoren har stoppet helt, kan det føre til skader på maskinen.

• Når maskinen ikke er i bruk, må reverseringshendelen stilles tilbake til friposisjon. Denne maskinen er utstyrt med en reverseringshendel for å endre rotasjonsretningen. Trykk på reverserings- hendelen fra A-siden for medurs rotasjon, eller fra B- siden for moturs rotasjon. Når hendelen er i friposisjon, lar startbryteren seg ikke aktivere. Velge modus Rotasjon med slag (Fig. 5) Til boring i betong, mur, etc., trykker du inn låseknappen og vrir skiftehendelen slik at viseren peker mot

-sym- bolet. Bruk et wolframkarbidbit. Kun rotasjon (Fig.6) Til boring i tre, metall eller plastmaterialer, trykker du inn låseknappen og vrir skiftehendelen slik at viseren peker mot

• Skiftehendlen må ikke vris mens verktøyet går, det kan ødelegge verktøyet.

• For å unngå rask slitasje på mekanismen for funksjons- endring, påse at skiftehendlen alltid plasseres nøyaktig i en av de tre modusposisjonene.54 Montering eller demontering av borkronen Viktig: Maskinen må alltid være avslått og batteriet fjernet før montering eller demontering av bits. Rengjør borkroneskaftet og påfør borkronefett før borkro- nen monteres. (Fig. 8) Sett borkronen inn i maskinen. Vri borkronen og trykk den inn helt til den er fastkoplet. (Fig. 9) Fjern borkronen dersom den ikke kan trykkes inn. Dra borpatrondekselet ned et par ganger. Sett deretter bor- kronen inn på nytt. Vri borkronen og trykk den inn helt til den er fastkoplet. (Fig. 10) Etter montering, sørg alltid for å kontrollere at borkronen holdes forsvarlig på plass ved å forsøke å dra den ut. For å demontere borkronen, dra borpatrondekselet helt ned og dra borkronen ut. (Fig.11) Dybdemåler (Fig. 12) Dybdemåleren er fordelaktig ved boring av hull med samme dybde. Løs opp klemskruen og juster dybdemå- leren til ønsket dybde. Skru klemskruen fast etter juste- ringen. MERKNAD: Dybdemåleren kan ikke benyttes i en posisjon der den støter mot girhuset/motorkassen. Støttehåndtak (hjelpehåndtak) (Fig. 13) NB! Bruk alltid støttehåndtaket for å sørge for sikker betjening ved boring i betong, mur etc. Støttehåndtaket kan svinges rundt til den ene eller den andre siden, for lettvint betjening av maskinen uansett hvilken posisjon maskinen befinner seg i. Løs opp støtte- håndtaket ved å vri det mot urviseren og sving det til ønsket posisjon. Skru håndtaket til ved å vri det med urvi- seren. Vinkel på borkronen (ved meislings-, avskallings- eller nedrivingsarbeide) Viktig: Maskinen må alltid være avslått og batteriet fjernet før montering eller demontering av bits. For å endre vinkelen på borkronen, trykk ned låseknap- pen og drei skiftehendelen slik at viseren peker mot

symbolet. (Fig.15) Sørg deretter for å kontrollere at borkronen holdes for- svarlig på plass ved å forsøke å vri den forsiktig rundt. Bruk OBS:

• Batteriet må alltid settes helt inn til det låser seg på plass. Hvis du kan se den røde delen øverst på knap- pen, er det ikke skikkelig låst. Sett batteriet inn slik at den røde delen ikke kan ses, ellers kan det falle ut av verkøyet og forårsake skader på operatøren eller even- tuelle andre.

• Når verktøyet betjenes over hodehøyde er det viktig å påse at batteriet er skikkelig montert slik at det ikke kan falle ut. Hvis ikke kan det ved et uhell falle ut og forår- sake skader på operarøren eller evevtuelle andre. Slagboring (Hammerboring) (Fig. 16) Still skiftehendelen på

symbolet. Plasser borkronen i hullet, vri på startbryteren. Bruk ikke makt på maskinen. Et lett trykk gir best resultat. Hold maskinen i riktig posi- sjon og sørg for å hindre at den glipper bort fra hullet. Trykk ikke hardere når hullet tettes til med flak og parti- kler. Kjør istedenfor maskinen på tomgang og løft den deretter opp fra hullet. Ved på gjenta dette flere ganger vil hullet renskes opp. NB! Når borkronen begynner å trenge igjennom betong eller dersom borkronen støter mot armeringsjern, kan maski- nen reagere på en måte som medfører stor fare. For å unngå farlige situasjoner, sørg godt fotfeste og hold balansen når maskinen holdes fast med begge hender. Momentbegrenser Momentbegrenseren settes igang når et visst dreiemo- mentnivå nås. Motoren frigjøres fra utgangsakselen. Når dette skjer vil borkronen holde opp å dreie. NB! Slå av maskinen umiddelbart så snart momentbegrense- ren settes igang. Dette vil bidra til å forhindre at maski- nen slites ut før tiden. Meisling/Avskalling/Nedriving (Fig. 17) Still skiftehendelen på

symbolet. Hold maskinen fast med begge hender. Slå maskinen på og øv lett trykk på den slik at den ikke hopper ukontrollert rundt. Å trykke hardt på maskinen vil ikke øke effektiviteten. Boring (Fig. 18) Bruk borechucken som fås som ekstra tilbehør. Ved installering av denne, se “Montering eller demontering av borkronen” beskrevet på forrige side. Du kan bore opptil 13 mm diameter i metall og opptil 27 mm diameter i tre. Still skiftehendelen inn slik at viseren peker mot

-sym- bolet. Bruk en skjæreolje ved boring i metall. Unntaket er messing som må tørrbores. NB!

• For stort trykk på maskinen vil ikke gjøre boringen ras- kere. Dette vil bare medføre skadet bits, redusert bore- kapasitet og forkorte boremaskinens brukstid.

• Støvbeskyttelseskappe

Støy og vibrasjon De vanlige A-belastede støynivå er lydtrykksnivå: 89 dB (A) lydstyrkenivå: 102 dB (A) – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon er 9m/s
