BRUGSANVISNING BHR202RFE MAKITA

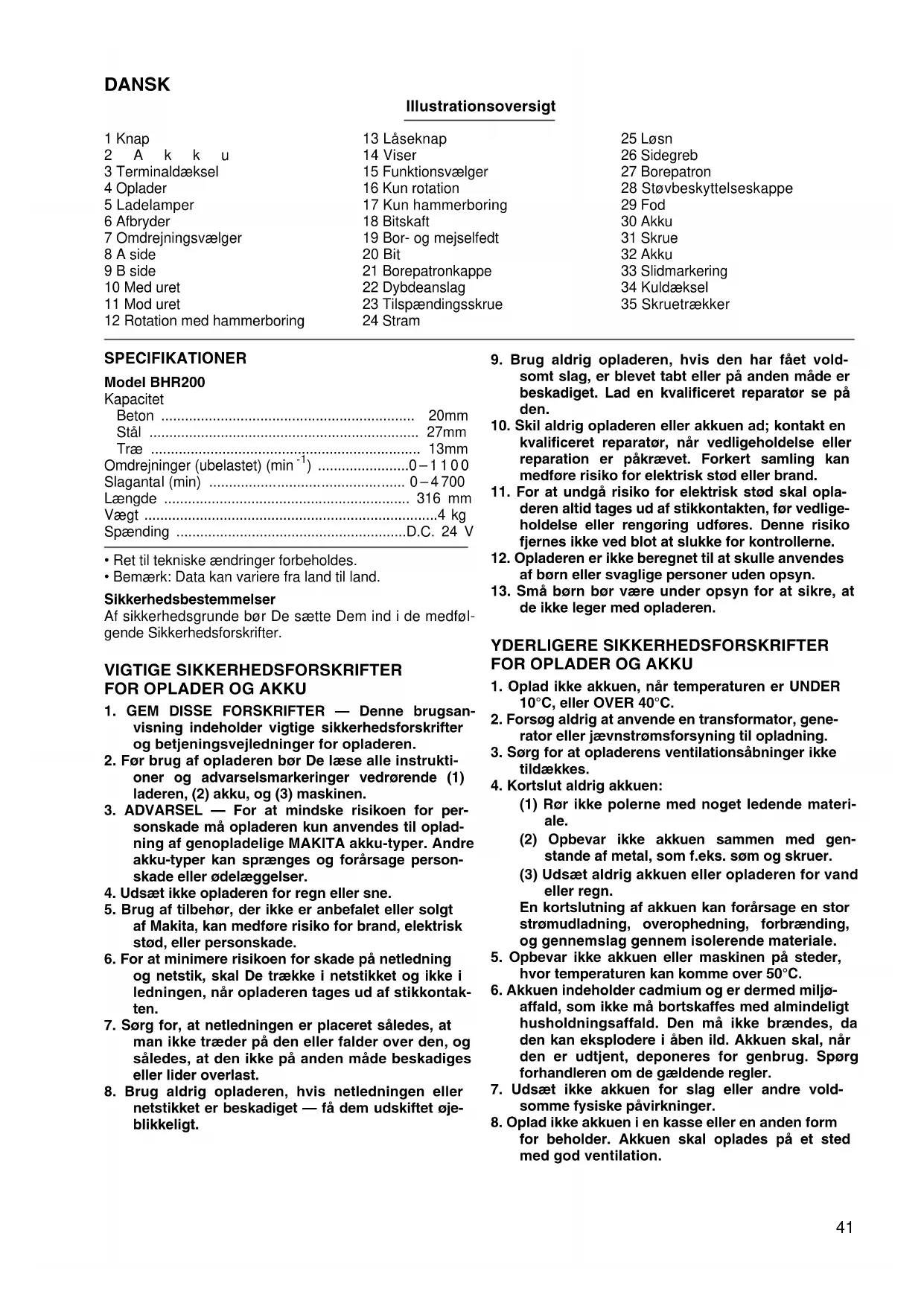

• Ret til tekniske ændringer forbeholdes.

• Bemærk: Data kan variere fra land til land. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medføl- gende Sikkerhedsforskrifter. VIGTIGE SIKKERHEDSFORSKRIFTER

visning indeholder vigtige sikkerhedsforskrifter og betjeningsvejledninger for opladeren.

2. Før brug af opladeren bør De læse alle instrukti-

sonskade må opladeren kun anvendes til oplad- ning af genopladelige MAKITA akku-typer. Andre akku-typer kan sprænges og forårsage person- skade eller ødelæggelser.

4. Udsæt ikke opladeren for regn eller sne.

5. Brug af tilbehør, der ikke er anbefalet eller solgt

og netstik, skal De trække i netstikket og ikke i ledningen, når opladeren tages ud af stikkontak- ten.

7. Sørg for, at netledningen er placeret således, at

man ikke træder på den eller falder over den, og således, at den ikke på anden måde beskadiges eller lider overlast.

8. Brug aldrig opladeren, hvis netledningen eller

netstikket er beskadiget — få dem udskiftet øje- blikkeligt.

9. Brug aldrig opladeren, hvis den har fået vold-

somt slag, er blevet tabt eller på anden måde er beskadiget. Lad en kvalificeret reparatør se på den.

11. For at undgå risiko for elektrisk stød skal opla-

deren altid tages ud af stikkontakten, før vedlige- holdelse eller rengøring udføres. Denne risiko fjernes ikke ved blot at slukke for kontrollerne.

12. Opladeren er ikke beregnet til at skulle anvendes

af børn eller svaglige personer uden opsyn.

13. Små børn bør være under opsyn for at sikre, at

de ikke leger med opladeren. YDERLIGERE SIKKERHEDSFORSKRIFTER

1. Oplad ikke akkuen, når temperaturen er UNDER

10°C, eller OVER 40°C.

2. Forsøg aldrig at anvende en transformator, gene-

rator eller jævnstrømsforsyning til opladning.

3. Sørg for at opladerens ventilationsåbninger ikke

(1) Rør ikke polerne med noget ledende materi- ale. (2) Opbevar ikke akkuen sammen med gen- stande af metal, som f.eks. søm og skruer. (3) Udsæt aldrig akkuen eller opladeren for vand eller regn. En kortslutning af akkuen kan forårsage en stor strømudladning, overophedning, forbrænding, og gennemslag gennem isolerende materiale.

5. Opbevar ikke akkuen eller maskinen på steder,

hvor temperaturen kan komme over 50°C.

6. Akkuen indeholder cadmium og er dermed miljø-

affald, som ikke må bortskaffes med almindeligt husholdningsaffald. Den må ikke brændes, da den kan eksplodere i åben ild. Akkuen skal, når den er udtjent, deponeres for genbrug. Spørg forhandleren om de gældende regler.

7. Udsæt ikke akkuen for slag eller andre vold-

somme fysiske påvirkninger.

8. Oplad ikke akkuen i en kasse eller en anden form

for beholder. Akkuen skal oplades på et sted med god ventilation.42 YDERLIGERE SIKKERHEDSFORSKRIFTER FOR MASKINEN

1. Vær opmærksom på at maskinen altid er

driftsklar, da den ikke behøver tilslutning til en stikkontakt.

2. Hold ved maskinen på de isolerede greb, når der

udføres arbejde, hvor det skærende værktøj kan komme i kontakt med skjulte ledninger. Kontakt med en “strømførende” ledning vil også gøre uisolerede metaldele på maskinen “strømfø- rende”, hvilket kan give brugeren elektrisk stød.

3. Benyt høreværn ved længere tids anvendelse af

maskinen. Vedvarende udsættelse for kraftig støj kan resultere i tab af høreevnen.

4. Bær hjelm (sikkerhedshjelm), sikkerhedsbriller

og/eller ansigtsskærm. Det anbefales også stærkt, at De anvende en støvmaske og tykke, vatterede gummihandsker.

5. Sørg for, at værktøjet er sat sikkert og korrekt i,

før arbejdet startes.

6. Under normal drift vibrerer værktøjet. Skruerne

kan derfor let løsne sig og forårsage driftsfor- styrrelser eller uheld. Kontrollér før hver brug, at skruerne er fastspændte.

7. Lad maskinen køre i tomgang i nogle minutter,

hvis De ikke har brugt den meget længe, eller hvis den bruges i meget koldt vejr. Derved gøres olien smidig. Uden tilstrækkelig opvarmning er hammerboring svær at udføre.

8. Sørg for, at De altid har sikkert fodfæste.

9. Ved brug af maskinen i større højde bør De sikre

Dem, at der ikke står personer nedenunder arbejdsområdet.

10. Hold godt fast på maskinen med begge hænder.

11. Rør aldrig roterende dele med hænderne.

12. Læg ikke maskinen fra Dem, mens den stadig

kører. Maskinen må kun køre, når den holdes med begge hænder.

13. Ret aldrig maskinen mod personer under anven-

delsen. Værktøjet kan eventuelt flyve ud og for- volde alvorlig personskade.

14. Rør ikke ved værktøjet eller dele i nærheden af

værktøjet umiddelbart efter brug. Disse dele kan være ekstremt varme og medføre forbrændinger. GEM DISSE FORSKRIFTER. ANVENDELSE Montering og afmontering af akku (Fig. 1)

• Kontrollér altid, at maskinen er slået fra, før montering eller afmontering af akkuen.

• Fjern akkuen ved at skyde knappen på akkuen, mens denne trækkes ud af maskinen.

• Isæt akkuen ved at rette dens tunge ind efter rillen i huset. Skyd derefter akkuen helt ind, til den låser på plads med et lille klik. Hvis den røde del på oversiden af knappen er synlig, er akkuen ikke låst korrekt. Skyd akkuen helt ind, indtil den røde del ikke er synlig. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde per- sonskade på Dem selv eller andre.

• Brug aldrig magt, når akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Opladning (Fig. 2)

1. Tilslut opladeren til strømkilden. To ladeindikatorlamper fortsætter med at blinke grønt.

2. Ret akkuen ind efter rillen i laderen og skub den helt ind. Dækslet over laderens terminaler åbner ved isætning af

akkuen og lukker ved udtrækning af akkuen.

3. Når akkuen er isat, skifter ladeindikatorlampernes farve fra grøn til rød, og opladning begynder. Ladeindikatorlam-

pen lyser konstant under opladningen. Én rød ladeindikatorlampe angiver 0 – 80% opladet tilstand, og to røde ladeindikatorlamper angiver 80 – 100%.

4. Når opladning er færdig, skifter ladeindikatorlampen fra to røde til to grønne.

5. Hvis De efterlader akkuen i opladeren, efter at opladningen er fuldført, skifter opladeren til “kompensationsladning

(vedligeholdelsesladning)” funktion, som varer ved i cirka 24 timer.

6. Efter opladning tages laderen ud af forbindelse med strømforsyningen.

Kølesystem ( kun for DC24SA)

• Denne oplader er forsynet med en ventilator til afkøling af akkuen, således at optimal ydelse sikres. Lyden fra køle- luften høres under afkøling, hvilket ikke er tegn på, at der er noget i vejen med opladeren.

• Gult lys blinker som advarsel i følgende tilfælde. - Problem med ventilatoren - Ufuldstændig afkøling af akkuen, eksempelvis hvis denne er tilstoppet med støv Akkuen kan oplades, selv om den gul advarselslampe er tændt. Men ladetiden vil være længere end normalt. Lyt efter lyden af ventilatoren, og kontrollér ventilationshullerne på opladeren og akkuen, da disse kan tilstoppes af støv.

• Kølesystem virker korrekt, selv om der ingen ventilatorlyd høres, såfremt den gule advarselslampe ikke blinker.

• Hold altid ventilationshullerne på opladeren og akkuen rene for at fremme afkøling,

• Produkterne bør sendes til reparation eller eftersyn, hvis den gule advarselslampe hyppigt blinker. Akku-type Kapacitet (mAh) Antal celler Ladetid ved anvendelse (DC24SA) Ladetid ved anvendelse (DC24WA) BH2420 (Ni-MH) 2 000 20 Ca. 30 min. Ca. 55 min. BH2433 (Ni-MH) 3 300 20 Ca. 60 min. Ca. 90 min.43 Konditioneringsopladning ( kun for DC24SA) Konditioneringsopladning kan forlænge akkuens levetid, idet denne form for opladning automatisk bestemmer den optimale ladetilstand på akkuerne i enhver situation. En akku, der gentagne gange anvendes under følgende forhold, vil blive slidt op i løbet af kort tid, og den gule advar- selslampe kan blinke.

1. Opladning af akkuen, mens den er meget varm.

2. Opladning af akkuen, mens den er meget kold.

3. Opladning af en fuldt opladet akku.

4. Overafladning af akku (afladning af akku fortsat selv om der ikke er mere strøm på).

5. Opladning mens ventilationssystemet er i stykker.

Ladetiden er længere end normalt ved en sådan akku. Kompensationsladning (vedligeholdelsesladning) Hvis De efterlade akkuen i opladeren for at forebygge spontan afladning efter en fuld opladning, skifter opladeren til dens “kompensationsladning (vedligeholdelsesladning)” funktion, og holder derved akkuen frisk og fuldt opladet. Tips til sikring af maksimal akku-levetid

1. Oplad akkuen, før den er fuldt afladet.

Stop altid med at bruge maskinen, og oplad akkuen, når De bemærker reduceret maskinkraft.

2. Oplad aldrig en fuldt opladet akku.

Over-opladning forkorter akkuens levetid.

3. Oplad akkuen ved en rumtemperatur på 10°C – 40°C.

Lad en varm akku køle, før den oplades.

4. Oplad nikkel metalhydrid akkuen, når De ikke har anvendt den indenfor et halvt år.

• Opladeren er til opladning af Makita akkuer. Anvend den aldrig til andre formål eller til akku af andet fabrikat.

• Hvis De forsøger at oplade en ny akku, eller en akku, der ikke har været anvendt i lang tid, er det ikke sikkert, at akkuen kan oplades helt. Dette er normalt, og er ikke tegn på, at der er noget i vejen. De kan oplade akkuen fuldt ud, efter at den er blevet helt afladet og opladet nogle gange.

• Hvis De forsøger at oplade en akku, der lige er taget af en netop anvendt maskine, eller en akku, der har været efter- ladt på et sted, hvor den har været udsat for solens direkte stråler i lang tid, kan ladelampen blinke rødt. I dette til- fælde skal akkuen have lov at køle af. Opladning starter, når akkuen er blevet kølet ned af ventilatoren i opladeren

kun for DC24SA). Når akkuens temperatur er højere end cirka 70°C, kan de to ladelamper blinke rødt, og når den er cirka 50°C til 70°C, blinker en ladelampe rødt.

• Hvis ladelampen skiftevis blinker grønt eller rødt, er opladning ikke mulig. Terminalerne på opladeren eller akkuen er tilstoppet med støv, eller akkuen er slidt op eller beskadiget.

• Ethvert af følgende forhold er tegn på beskadigelse af opladeren og/eller akkuen. Bed Deres Makita autoriserede værksted eller servicecenter om at efterse dele.

1) Ladelampen blinker ikke (grønt), når opladeren tilsluttes en strømforsyning.

2) Ladelampen tændes ikke, eller blinker (rødt), når akkuen sættes ind i laderens åbning.

3) Opladning er ikke afsluttet selv to timer efter at den røde lampe er blevet TÆNDT ved begyndelsen af opladnin-

gen. Afbryderbetjening (Fig. 3) ADVARSEL: Før akkuen sættes i maskinen, bør det altid kontrolleres, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryde- ren. Slip afbryderen for at stoppe. Omløbsvælger (Fig. 4) ADVARSEL:

• Kontrollér altid omløbsretningen, før arbejdet påbegyn- des.

• Brug kun omløbsvælgeren, når maskinen er helt stop- pet. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.

• Når maskinen ikke er i brug, bør omløbsvælgeren altid sættes i neutral position. Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryderknappen ikke trykkes ind.44 Valg af funktionsmåde Rotation med hammerboring (Fig. 5) Når der bores i beton, murværk og lignende, trykkes låseknappen ind, og funktionsvælgeren drejes, så vise- ren peger på

symbolet. Anvend altid et bor med hårdmetalspids. Kun rotation (Fig. 6) Når der bores i træ, metal eller plastic, trykkes låseknap- pen ind, og funktionsvælgeren drejes, så viseren peger

symbolet. Anvend et spiralbor eller træbor. Kun hammerboring (Fig. 7) Når der skal foretages mejsling, afskalning og nedbryd- ningsarbejde, trykkes låseknappen ind, og funktionsvæl- geren drejes, så viseren peger på

symbolet. Anvend en spidsmejsel, fladmejsel, bredmejsel, etc. FORSIGTIG:

• Drej ikke funktionsvælgeren, mens maskinen kører. Maskinen vil blive beskadiget.

• For at undgå for hurtig nedslidning af funktionsvælger- mekanismen, skal det altid sikres, at funktionsvælgeren er placeret præcist ud for et af de tre funktionssymbo- ler. Montering af Værktøj Vigtigt: Kontrollér altid, at maskinen er slukket, og at akkuen er taget ud, før der monteres eller afmonteres værktøj. Rengør værktøjet og smør med fedt før montering. (Fig.8) Sæt værktøjet i værktøjsholderen, drej det og skub det i helt ind til det låser. (Fig.9) Hvis værktøjet ikke kan skubbes ind, trækkes i værktøjs- holderen et par gange og der forsøges igen. (Fig. 10) Drej og træk i værktøjet for at kontrollere at det er korrekt monteret. Værktøjet fjernes ved at trække værktøjsholderen helt til- bage og samtidig trække værktøjet ud. (Fig. 11) Dybdeanslag (Fig. 12) Dybdeanslag er godt når der skal bores huller af samme dybde. Blokeringsskruen løsnes og dybdeanslaget juste- res til den ønskede dybde. Efter justeringen strammes skruen godt til igen. BEMÆRK: Dybdeanslaget kan ikke anvendes i den indstilling hvor det slår imod gearhuset/motorhuset. Sidegreb (Fig. 13) ADVARSEL: Anvend altid sidegrebet for at opretholde betjeningssik- kerheden når der bores i beton, murværk o.lign. Sidegrebet kan drejes til begge sider hvilket muliggør sik- ker betjening af maskinen i en hvilken som helst stilling. Sidegrebet løsnes ved at dreje det mod uret, dreje det til det til den ønskede stilling og dernæst stramme det til med uret . Mejselvinkel Vigtigt: Kontrollér altid, at maskinen er slukket, og at akkuen er taget ud, før der monteres eller afmonteres værktøj. Vinklen ændres ved at trykke låseknappen ind og dreje drejestoppet så viseren står på

symbolet. Drej mejs- len til den ønskede vinkel. (Fig. 14) Tryk låseknappen ind og drej drejestoppet så viseren står

. (Fig. 15) Drej og træk i mejslen for at kontrollere at den er korrekt monteret. Betjening FORSIGTIG:

• Skyd altid akkuen helt ind, til den låser på plads. Hvis den røde del på oversiden af knappen er synlig, er akkuen ikke låst korrekt. Skyd akkuen helt ind, indtil den røde del ikke er synlig. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde personskade på Dem selv eller andre.

• Når maskinen holdes højere end Dem selv ved anven- delse, bør De sikrer Dem, at akkuen er sikkert låst fast, så den ikke falder ud af maskinen. Hvis akkuen ikke er låst, kan den ved et uheld falde ud af maskinen og eventuelt forvolde personskade på Dem selv eller andre. Hammerboring (Fig. 16) Sæt skiftearmen til

symbolet. Placer boret på det sted, hvor hullet skal bores, og tryk på kontakten. Anvend ikke magt. Med et let tryk opnås de bedste resultater. Hold boret mod hullet og sørg for, at det ikke rutscher væk. Tryk ikke yderligere såfremt borehullet stoppes af støv eller spåner. Lad istedet maskinen køre i tomgang og træk boret ud af hullet. Ved at gentage dette nogle gange, bliver hullet rent. ADVARSEL: Når boret begynder at bryde igennem beton, eller ram- mer armeringsjern i betonen, kan maskinen reagere på farlig vis. Forebyg farlige reaktioner ved at sørge for at være i god balance og beholde et sikkert fodfæste, sam- tidigt med at maskinen holdes fast med begge hænder. Momentbegrænser Momentbegrænseren går i gang når et vist drejningsmo- ment er nået. Motoren frakobler udgangsakslen. Når det sker, holder boret op med at dreje rundt. ADVARSEL: Når momentbegrænseren går i gang, bør maskinen sluk- kes øjeblikkeligt. Det vil forhindre for tidlig nedslidning af maskinen. Mejselarbejde/Afskalning/Nedbrydning (Fig.17) Sæt skiftearmen til

symbolet. Hold godt fast på maskinen med begge hænder. Tænd for maskinen og læg let tryk på maskinen så den ikke den ikke arbejder ukontrolleret. Stærkt tryk øger ikke effektiviten.45 Boring (Fig. 18) Anvend ekstratilbehørsborepatronen. Se beskrivelsen af “Montering af værktøj” på foregående side ved montering af borepatronen. Der kan bores op til 13 mm i diameter i metal, og op til 27 mm i træ. Sæt funktionsvælgeren, så viseren peger på

symbo- let. Anvend en skærevæske ved boring i metal. Undtagel- sen er messing, der skal bores tørt. ADVARSEL:

• Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på værktøjet, og dermed forkorte maskinens levetid.

• Anvend ikke “hammerboring” funktionen når borepatro- nen er monteret på værktøjet. Borepatronen kan blive beskadiget. Udblæsningskugle (Fig. 19) Anvend udblæsningskuglen til at blæse hullet rent. Støvopsamler (Fig.20) Anvend støvopsamleren for at forhindre støv i at drysse ned over værktøjet og Dem selv når der foretages borin- ger i større højder. Sæt støvopsamleren på boret. Støv- samleren kan sættes på værktøj af følgende størrelse. Fod Afmontér foden, når akku B2417 anvendes. Dette vil medvirke til at maskinen kan stilles mere stabilt. (Fig. 21) Montér foden, når akku B2430 anvendes. Dette vil medvirke til at maskinen kan stilles mere stabilt. (Fig. 22) VEDLIGEHOLDELSE ADVARSEL: Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen. Udskiftning af kul (Fig. 23 og 24) Udtag og efterse kullene med jævne mellemrum. Udskift dem, når de er slidt ned til slidmarkeringen. Hold kullene rene, så de altid passer ind i holderne. Begge kul skal udskiftes samtidigt. Brug kun identiske kul. Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kul ud, sæt de nye i, og fastgør kuldækslerne. For at opretholde produktets sikkerhed og pålidelighed, må istandsættelse, vedligeholdelse eller justering kun udføres af et autoriseret Makita service center. Værktøjsdiameter (mm) Støvopsamler 5 6 – 14,5 Støvopsamler 9 12– 1646 SVENSKA Förklaring av allmän översikt 1 Knapp 2 Kraftkassett 3 Kontaktskydd 4 Batteriladdare 5 Laddningslampa 6 Strömbrytare 7 Backlägesomkopplare 8Sida A 9Sida B 10 Medurs 11 Moturs 12 Borrning med rotation och slag 13 Låsknapp 14 Visare 15 Omkopplare 16 Borrning endast med rotation 17 Borrning endast med slag 18 Borrskaft 19 Borrfett 20 Borr 21 Chuckkåpa 22 Djupanslag 23 Vingskruv 24 Drag åt 25 Lossa 26 Sidogrepp 27 Borrchuck 28 Dammkopp 29 Verktygsfot 30 Kraftkassett 31 Skruv 32 Kraftkassett 33 Slitgränsmarkering 34 Kolhållarlock 35 Skruvmejsel TEKNISKA DATA Modell BHR200 Kapacitet Betong ................................................................20 mm Stål .....................................................................27 mm Trä ......................................................................13 mm Obelastat varvtal (min

4. Utsett ikke laderen for regn eller snø.

8. Bruk ikke laderen hvis ledningen eller støpslet er

12. Batteriladeren er ikke beregnet til bruk for min-

dreårige barn eller personer som trenger opp- syn.

13. Se til at ikke mindreårige barn leker med batteri-

7. Batteriet må ikke falle på gulvet, ristes eller

1. Opplading når batteriet er veldig varmt.

2. Opplading når batteriet er nedkjolt.

3. Opplading når batteriet er fullt oppladet.

4. Overutlading av batteriet (fortsatt bruk på tross av nedsatt effekt).

5. Opplading når kølesystemet er ødelast.

2) Ladelampen lyser ikke eller blinker ikke (rødt) når batteriet settes inn i ladeporten.

ADVARSEL: Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre personskade. Tilbehøret bør kun anvendes til det, det er beregnet til.

• Bor- og mejselfedt (100 g)

Lyd og vibration De typiske A-vægtede lydniveauer er lydtryksniveau: 89 dB (A) lydeffektniveau: 102dB (A) – Bær høreværn. – Den vægtede effektive accelerationsværdi er 9 m/s
