ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BHR202RFE MAKITA

Συσσωρευτική τρυπανιστική σφύρα Οδηγίες χρήσεως BHR2002

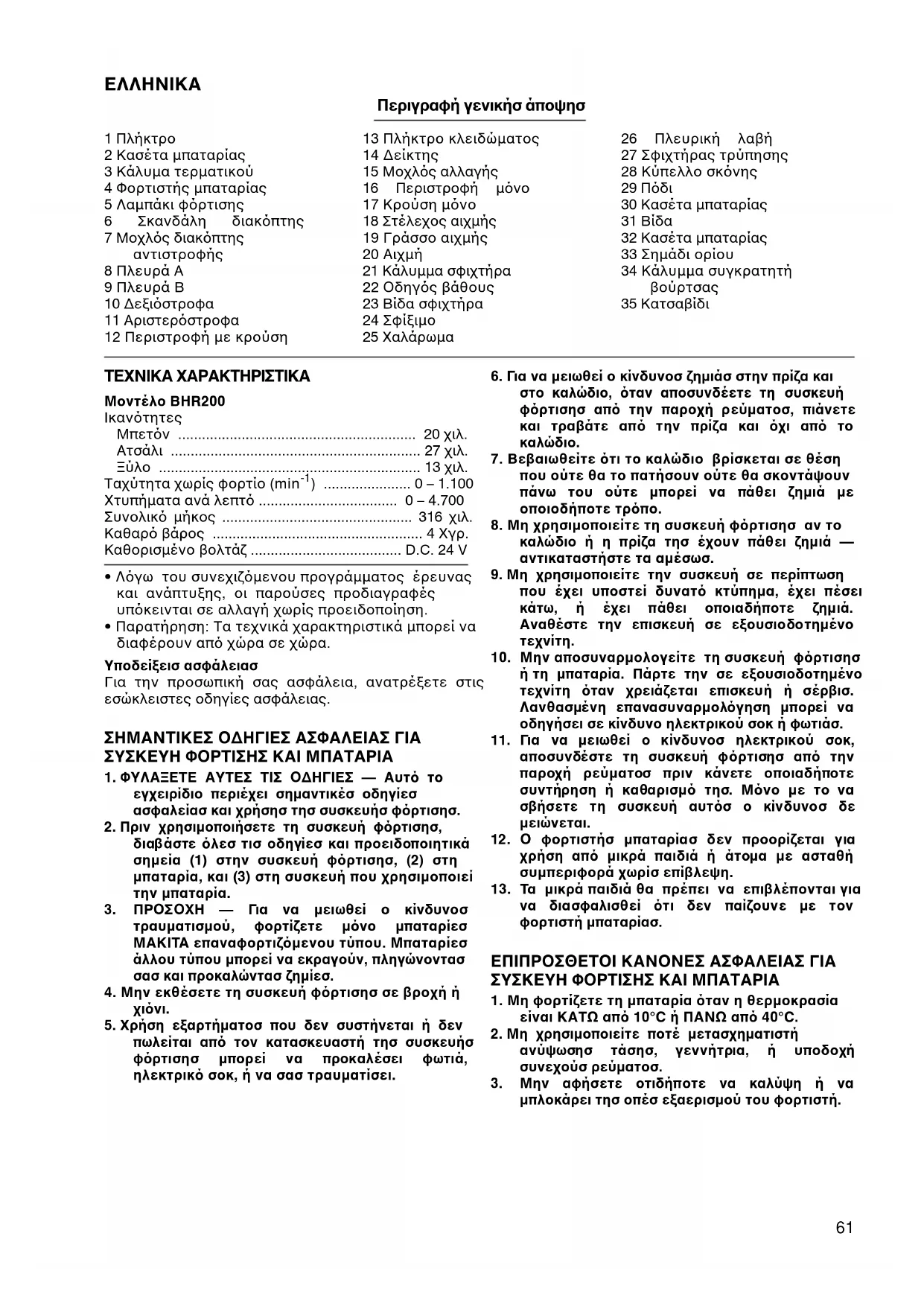

Περιγραφή γενικήσ άποψησ 1 Πλήκτρο 2 Κασέτα µπαταρίας 3 Κάλυµα τερµατικού 4 Φορτιστής µπαταρίας 5 Λαµπάκι φρτισης 6 Σκανδάλη διακπτης 7 Μοχλς διακπτης αντιστροφής 8 Πλευρά Α 9 Πλευρά Β 10 ∆εξιστροφα 11 Αριστερστροφα 12 Περιστροφή µε κρούση 13 Πλήκτρο κλειδώµατος 14 ∆είκτης 15 Μοχλς αλλαγής 16 Περιστροφή µνο 17 Κρούση µνο 18 Στέλεχος αιχµής 19 Γράσσο αιχµής 20 Αιχµή 21 Κάλυµµα σφιχτήρα 22 Οδηγς βάθους 23 Βίδα σφιχτήρα 24 Σφίξιµο 25 Χαλάρωµα 26 Πλευρική λαβή 27 Σφιχτήρας τρύπησης 28 Κύπελλο σκνης 29 Πδι 30 Κασέτα µπαταρίας 31 Βίδα 32 Κασέτα µπαταρίας 33 Σηµάδι ορίου 34 Κάλυµµα συγκρατητή

35 Κατσαβίδι ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Μοντέλο BHR200

• Λγω του συνεχιζµενου προγράµµατος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπκεινται σε αλλαγή χωρίς προειδοποίηση.

• Παρατήρηση: Τα τεχνικά χαρακτηριστικά µπορεί να διαφέρουν απ χώρα σε χώρα. Υποδείξεισ ασφάλειασ Για την προσωπική σας ασφάλεια, ανατρέξετε στις εσώκλειστες οδηγίες ασφάλειας. ΣΗΜΑΝΤΙΚΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΥΣΚΕΥΗ ΦΟΡΤΙΣΗΣ ΚΑΙ ΜΠΑΤΑΡΙΑ

1. ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ — Αυτ το

εγχειρίδιο περιέχει σηµαντικέσ οδηγίεσ ασφαλείασ και χρήσησ τησ συσκευήσ φρτισησ.

2. Πριν χρησιµοποιήσετε τη συσκευή φρτισησ,

διαβάστε λεσ τισ οδηγίεσ και προειδοποιητικά σηµεία (1) στην συσκευή φρτισησ, (2) στη µπαταρία, και (3) στη συσκευή που χρησιµοποιεί την µπαταρία.

3. ΠΡΟΣΟΧΗ — Για να µειωθεί ο κίνδυνοσ

τραυµατισµού, φορτίζετε µνο µπαταρίεσ ΜΑΚΙΤΑ επαναφορτιζµενου τύπου. Μπαταρίεσ άλλου τύπου µπορεί να εκραγούν, πληγώνοντασ σασ και προκαλώντασ ζηµίεσ.

4. Μην εκθέσετε τη συσκευή φρτισησ σε βροχή ή

5. Χρήση εξαρτήµατοσ που δεν συστήνεται ή δεν

πωλείται απ τον κατασκευαστή τησ συσκευήσ φρτισησ µπορεί να προκαλέσει φωτιά, ηλεκτρικ σοκ, ή να σασ τραυµατίσει.

6. Για να µειωθεί ο κίνδυνοσ ζηµιάσ στην πρίζα και

στο καλώδιο, ταν αποσυνδέετε τη συσκευή φρτισησ απ την παροχή ρεύµατοσ, πιάνετε και τραβάτε απ την πρίζα και χι απ το

7. Βεβαιωθείτε τι το καλώδιο βρίσκεται σε θέση

που ούτε θα το πατήσουν ούτε θα σκοντάψουν πάνω του ούτε µπορεί να πάθει ζηµιά µε οποιοδήποτε τρπο.

8. Μη χρησιµοποιείτε τη συσκευή φρτισησ αν το

καλώδιο ή η πρίζα τησ έχουν πάθει ζηµιά — αντικαταστήστε τα αµέσωσ.

9. Μη χρησιµοποιείτε την συσκευή σε περίπτωση

που έχει υποστεί δυνατ κτύπηµα, έχει πέσει κάτω, ή έχει πάθει οποιαδήποτε ζηµιά. Αναθέστε την επισκευή σε εξουσιοδοτηµένο

10. Μην αποσυναρµολογείτε τη συσκευή φρτισησ

ή τη µπαταρία. Πάρτε την σε εξουσιοδοτηµένο τεχνίτη ταν χρειάζεται επισκευή ή σέρβισ. Λανθασµένη επανασυναρµολγηση µπορεί να οδηγήσει σε κίνδυνο ηλεκτρικού σοκ ή φωτιάσ.

11. Για να µειωθεί ο κίνδυνοσ ηλεκτρικού σοκ,

αποσυνδέστε τη συσκευή φρτισησ απ την παροχή ρεύµατοσ πριν κάνετε οποιαδήποτε συντήρηση ή καθαρισµ τησ. Μνο µε το να σβήσετε τη συσκευή αυτσ ο κίνδυνοσ δε

12. Ο φορτιστήσ µπαταρίασ δεν προορίζεται για

χρήση απ µικρά παιδιά ή άτοµα µε ασταθή συµπεριφορά χωρίσ επίβλεψη.

13. Τα µικρά παιδιά θα πρέπει να επιβλέπονται για

να διασφαλισθεί τι δεν παίζουνε µε τον φορτιστή µπαταρίασ. ΕΠΙΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΥΣΚΕΥΗ ΦΟΡΤΙΣΗΣ ΚΑΙ ΜΠΑΤΑΡΙΑ

1. Μη φορτίζετε τη µπαταρία ταν η θερµοκρασία

είναι ΚΑΤΩ απ 10°C ή ΠΑΝΩ απ 40°C.

2. Μη χρησιµοποιείτε ποτέ µετασχηµατιστή

ανύψωσησ τάσησ, γεννήτρια, ή υποδοχή συνεχούσ ρεύµατοσ.

3. Μην αφήσετε οτιδήποτε να καλύψη ή να

µπλοκάρει τησ οπέσ εξαερισµού του φορτιστή.62

4. Μη βραχυκυκλώσετε την κασέτα µπαταρίασ:

(1) Μην αγγίξετε τουσ πλουσ µε κανένα αγώγιµο υλικ. (2) Αποφύγετε την αποθήκευση τησ κασέτασ µπαταρίασ σε δοχείο µε άλλα µεταλλικά αντικείµενα πωσ καρφιά, νοµίσµατα, κλπ. (3) Μην εκθέτετε την κασέτα µπαταρίασ σε νερ ή σε βροχή. Ενα βραχυκύκλωµα µπαταρίασ µπορεί να προκαλέσει µεγάλη ροή ρεύµατοσ, υπεθέρµανση, πιθανά εγκαύµατα και ακµη µηχανική βλάβη.

5. Μη φυλάσσετε τη µηχανή και τη µπαταρία σε

µέρη που η θερµοκρασία µπορεί να φθάσει ή να ξεπεράσει τουσ 50°C.

6. Μη κάψετε την µπαταρία ακµα και αν έχει

πάθει σοβαρέσ ζηµιέσ ή έχει εντελώσ φθαρτεί. Η µπαταρία µπορεί να εκραγεί στην φωτιά.

7. Προσέχετε να µη ρίζετε κάτω, ταρακουνήσετε ή

χτυπήσετε τη µπαταρία.

8. Μη φορτίσετε τη µπαταρία µέσα σε ένα κουτί ή

δοχείο οποιουδήποτε είδουσ. Η µπαταρία πρέπει να τοποθετηθεί σε ένα καλά εζαεριζµενο χώρο κατά τη διάρκεια τησ

ΕΠΙΠΡΟΣΘΕΤΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ

1. Εχετε υπψη σασ τι το µηχάνηµα αυτ

βρίσκεται πάντα σε κατάσταση λειτουργίασ γιατί δεν χρειάζεται να συνδεθεί στο ρεύµα.

2. Κρατείστε το εργαλείο απ τισ µονωµένεσ

επιφάνειεσ τησ λαβήσ ταν εκτελείτε µια εργασία που το εργαλείο κοπήσ ίσωσ έρθει σε επαφή µε κρυµµένα καλώδια. Επαφή µε ένα ενεργ ηλεκτροφρο καλώδιο θα κάνει και και τα εκτεθιµένα µεταλλικά κοµµάτια του εργαλείου ενεργά και θα προκαλέσει ηλεκτροπληξία στον χειριστή.

3. Φορέστε προστατευτικά ακοήσ ταν

χρησιµοποιείτε το µηχάνηµα για παρατεταµένεσ περιδουσ. Παρατεταµένη έκθεση σε ήχο υψηλήσ έντασησ µπορεί να προκαλέσει απώλεια

4. Φορέστε ένα σκληρ κάλυµµα κεφαλήσ

(προστατευτικ κράνοσ), γυαλιά προστασίασ και/ή ασπίδα προσώπου. Επιπλέον συνιστάται ανεπιφύλακτα να φοράτε µάσκα σκνησ και χοντρά γάντια.

5. Σιγουρευτείτε τι η αιχµή είναι ασφαλισµένη

στη θέση τησ πρίν απ τη λειτουργία.

6. Υπ κανονικέσ συνθήκεσ, το µηχάνηµα είναι

σχεδιασµένο να παράγει ταλαντώσεισ. Οι βίδεσ του µπορεί να χαλαρώσουν εύκολα, και να προκαλέσουν ζηµιά ή ατύχηµα. Ελέγξτε το σφίξιµο των βιδών πριν απ τη λειτουργία προσεχτικά.

7. Σε κρύο καιρ ή ταν το µηχάνηµα δεν έχει

χρησιµοποιηθεί για µακρ χρονικ διάστηµα, αφήστε το µηχάνηµα να ζεσταθεί για αρκετά λεπτά λειτουργώντασ το χωρίσ φορτίο. Αυτ θα λεπτύνει το λιπαντικ. Χωρίσ κατάλληλη προθέρµανση, η λειτουργία κρούσησ είναι

8. Πάντοτε να είστε σίγουροσ τι πατάτε σταθερά.

9. Σιγουρευτείτε τι δεν βρίσκεται κανείσ απ

κάτω ταν χρησιµοποπιείτε το µηχάνηµα σε υψηλέσ θέσεισ.

10. Κρατάτε το µηχάνηµα σταθερά και µε τα δύο

11. Μη φέρνετε τα χέρια σασ κοντά σε κινούµενα

12. Μην αφήνετε το µηχάνηµα να λειτουργεί.

Χρησιµοποιείτε το µηχάνηµα µνο ταν το

13. Μη σηµαδεύετε κανένα κοντά σασ ταν το

µηχάνηµα λειτουργεί. Η αιχµή µπορεί να φύγει και να τραυµατίσει κάποιον σοβαρά.

14. Μην αγγίζετε την αιχµή ή κοµµάτια κοντά στην

αιχµή αµέσωσ µετά τη λλειτουργία, ίσωσ είναι πάρα πολύ ζεστά και µπορεί να κάψουν το

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ. Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ Τοποθέτηση ή αφαίρεση τησ κασέτασ µπαταρίασ (Εικ. 1)

• Πάντοτε σβήνετε το µηχάνηµα πριν τοποθετήσετε ή αφαιρέσετε την κασέτα µπαταρίας.

• Για να αποµακρύνετε την κασέτα µπαταρίας, βγάλτε την απ το µηχάνηµα ενώ τραβάτε το πλήκτρο στην κασέτα.

• Για να τοποθετείσετε την κασέτα µπαταρίας, ευθυγραµµίστε την γλώσσα στην κασέτα µπαταρίας µε την αυλακιά στην υποδοχή και τοποθετείστε την. Πάντοτε να την βάζετε πλήρως µέχρι να κλειδώσει, γεγονς που υποδηλώνεται µε ένα χαρακτηριστικ ήχο. Εάν µπορείτε να δείτε το κκκινο κοµµάτι στην επάνω πλευρά του πλήκτρου, δεν έχει κλειδώσει ολοκληρωτικά. Βάλτε την πλήρως έτσι ώστε να µην φαίνεται. Σε αντίθετη περίπτωση, ίσως πέσει κατά λάθος απ το µηχάνηµα, τραυµατίζοντας εσάς ή κάποιον τριγύρω σας.

• Μη βάζετε δύναµη ταν τοποθετείτε την κασέτα µπαταρίας. Εάν η κασέτα δεν εισέρχεται µε ευκολία, δεν είναι τοποθετηµένη σωστά.63 Φ7ρτιση (Εικ. 2)

1. Συνδέστε το φορτιστή της µπαταρίας στην παροχή ηλεκτρικού ρεύµατος. ∆ύο φωτάκια φρτισης θα

ανάβουν σε χρώµα πράσινο επαναλαµβανµµενα.

2. Βάλτε την κασέτα µπαταρίας στο φορτιστή µέχρι να σταµατήσει ρυθµιζµενο απ τον οδηγ του

φορτιστή. Το κάλυµµα του τερµατικού του φορτιστή µπορεί να ανοιχθεί µε την εισαγωγή και να κλείσει µε την αποµάκρυνση της κασέτας µπαταρίας.

3. Οταν η κασέτα µπαταρίας έχει µπεί µέσα, το χρώµα στο φωτάκι φρτισης θα αλλάξει απ πράσινο σε

κκκινο και η φρτιση θα αρχίσει. Το φωτάκι φρτισης θα παραµείνει αναµµένο σταθερά κατά τη διάρκεια της φρτισης. Ενα κκκινο φωτάκι φρτισης ενδεικνύει κατάσταση φρτισης 0 – 80%, ενώ δύο κκκινα φωτάκια ενδεικνύουν φρτιση 80 – 100%.

4. Οταν τελειώσει η φρτιση, τα φωτάκια φρτισης θα αλλάξουν απ δύο κκκινα σε δύο πράσινα.

5. Εάν αφήσετε την κασέτα µπαταρίας στον φορτιστή αφού ο κύκλος φρτισης έχει συµπληρωθεί, ο

φορτιστής θα αλλάξει στη διαµρφωση “φρτιση σταγνας (φρτιση συντήρησης)” η οποία θα διαρκέσει περίπου 24 ώρες.

6. Μετά τη φρτιση, αποσυνδέστε το φορτιστή απ την παροχή ηλεκτρικού ρεύµατος.

Σύστηµα ψύξης ( Μ7νο για DC24SA)

• Ο φορτιστής είναι εφοδιασµένος µε ανεµιστήρα ψύξης για θερµαινµενες µπαταρίες έτσι ώστε να καταστεί δυνατή η καλύτερη δυνατή απδοσή της µπαταρίας. Ο ήχος του αέρα ψύξης ακούγεται κατά τη διάρκεια της ψύξης, το οποίο σηµαίνει τι δεν υπάρχει πρβληµα στον φορτιστή.

• Ενα κίτρινο φωτάκι θα ανάψει στις ακλουθες περιπτώσεις - Πρβληµα στον ανεµιστήρα ψύξης - Ανεπαρκής ψύξη του ανεµιστήρα, πως για παράδειγµα λγω βουλώµατος απ σκνη. Η µπαταρία µπορεί να φορτιστεί παρλο που υπάρχει το προειδοποιητικ σήµα απ το κίτρινο φωτάκι. Απλώς η φρτιση θα διαρκέσει περισστερο απ το κανονικ σε αυτή την περίπτωση. Ελέγξτε τον ήχο του ανεµιστήρα ψύξης, τα ανοίγµατα εξαερισµού στον φορτιστή και την µπαταρία, τα οποία µπορεί να έχουν βουλώσει µε σκνη.

• Το σύστηµα ψύξης είναι εντάξει ακµη και εάν δεν ακούγεται ο ήχος του ανεµιστήρα εξαερισµού, εάν το κίτρινο προειδοποιητικ φωτάκι δεν έχει ανάψει.

• Πάντοτε να κρατάτε καθαρά τα ανοίγµατα εξαερισµού στον φορτιστή και στην µπαταρία.

• Τα προϊντα θα πρέπει να στέλνονται για επισκευή ή συντήρηση, εάν το κίτρινο φωτάκι ανάβει συχνά. Φ7ρτιση κατάστασης ( Μ7νο για DC24SA) Η φρτιση κατάστασης µπορεί να επεκτείνει τη διάρκεια ζωής της µπαταρίας ψάχνοντας αυτµατα τη βέλτιστη κατάσταση φρτισης για τις µπαταρίες σε κάθε περίπτωση. Η µπαταρία που χρησιµοποιείται συχνά στις ακλουθες περιπτώσεις, θα φθαρεί σύντοµα, και το κίτρινο προειδοποιητικ φωτάκι ίσως ανάψει.

1. Επαναφρτιση της µπαταρίας σε υψηλή θερµοκρασία

2. Επαναφρτιση της µπαταρίας σε χαµηλή θερµοκρασία

3. Επαναφρτιση πλήρως φορτισµένης µπαταρίας

4. Υπερφρτιση της µπαταρίας (συνέχιση της αποφρτισης της µπαταρίας και χι µείωση της παροχής

5. Φρτιση µε χαλασµένο το σύστηµα ψύξης

Ο χρνος φρτισης µιας τέτοιας µπαταρίας είναι µεγαλύτερος απ το κανονικ. Στιγµιαία φ7ρτιση (Φ7ρτιση συντήρησης) Εάν έχετε αφήσει την κασέτα µπαταρίας στον φορτιστή για να προλάβετε αυθρµητη αποφρτιση µετά απ πλήρη φρτιση, ο φορτιστής θα αλλάξει στη διαµρφωση της “Συµβουλές φρτισης” (φρτιση συντήρησης) και θα κρατήσει την κασέτα µπαταρίας φρέσκια και πλήρως φορτισµένη. Τύπος µπαταρίας Χωρητικ7τητα Αριθµ7ς κυψελών Χρ7νος φ7ρτισης (DC24SA) Χρ7νος φ7ρτισης (DC24WA) BH2420 (Ni-MH) 2.000 20 Περίπου 30 λ. Περίπου 55 λ. BH2433 (Ni-MH) 3.300 20 Περίπου 60 λ. Περίπου 90 λ.64 Συµβουλές για την διατήρηση της µέγιστης ζωής της µπαταρίας

1. Αλλάξτε την κασέτα µπαταρίας πριν αποφορτιστεί τελείως.

Πάντα σταµατείστε την λειτουργία του µηχανήµατος και φορτίστε την κασέτα µπαταρίας ταν παρατηρήσετε µειωµένη δύναµη του µηχανήµατος.

2. Ποτέ µην επαναφορτίζετε µια πλήρως φορτισµένη κασέτα µπαταρίας.

Η υπερφρτιση µικραίνει την ωφέλιµη ζωή της µπαταρίας.

3. Φορτίστε την κασέτα µπαταρίας σε θερµοκρασία δωµατίου στους 10°C – 40°C.

Αφήστε µια ζεστή κασέτα µπαταρίας να κρυώσει προτού την φορτίσετε.

4. Φορτίστε την κασέτα µπαταρίας Νικελίου Μεταλλικού Υδριδίου ταν δεν την έχετε χρησιµοποιήσει για

• Ο φορτιστής της µπαταρίας είναι για φρτιση κασετών µπαταρίας Μακίτα µνο. Ποτέ µην τον χρησιµοποιείτε για άλλους σκοπούς ή για µπαταρίες άλλων κατασκευαστών.

• Οταν φορτίζετε µια καινούργια µπαταρία ή µια µπαταρία που δεν έχει χρησιµοποιηθεί για µακρ χρονικ διάστηµα, ίσως πλήρης φορτιση να µην είναι δυνατή. Αυτ είναι µια φυσιολογική κατάσταση και δεν αποτελεί δυσλειτουργία. Μπορείτε να επαναφορτίσετε την κασέτα µπαταρίας πλήρως αφού την αποφορτίσετε και την φορτίσετε δυο τρεις φορές.

• Εάν φορτίσετε µια κασέτα µπαταρίας απ ένα µλις χρησιµοποιηµένο εργαλείο ή µια κασέτα µπαταρίας που έχει αφεθεί σε µια τοποθεσία εκτεθειµένη απευθείας στο ηλιακ φως για µακρ χρονικ διάστηµα, το λαµπάκι φρτισης ίσως ανάψει σε χρώµα κκκινο. Εάν συµβεί αυτ, περιµένετε για λίγο. Η φρτιση θα ξεκινήσει αφού η κασέτα µπαταρίας κρυώσει απ τον ανεµιστήρα ψύξης που είναι εγκατεστηµένος στον

(Μνο για DC24SA). Οταν η θερµοκρασία της µπαταρίας είναι περισστερο απ περίπου 70°C, δύο φωτάκια φρισης ίσως ανάψουν σε χρώµα κκκινο, και ταν είναι περίπου 50°C – 70°C ένα φωτάκι φρτισης σε χρώµα κκκινο.

• Εάν το φωτάκι φρτισης ανάβει εναλλασµµενα σε χρώµα πράσινο και κκκινο, η φρτιση δεν είναι δυνατή. Τα τερµατικά στον φορτιστή ή στην κασέτα µπαταρίας είναι βουλωµένα µε σκνη ή η κασέτα µπαταρίας είναι έχει φθαρεί ή καταστραφεί.

• Καθεµία απ τις παρακάτω καταστάσεις ενδεικνύει ζηµιά στον στον φορτιστή ή/και στην κασέτα µπαταρίας. Ζητείστε απ τον Εξουσιοδοτηµένο Αντιπρσωπο ή το Κέντρο Εργοστασιακών Υπηρεσιών να σας τις ελέγξουν.

1) Το φωτάκι φρτισης δεν αναβοσβήνει (πράσινο) ταν ο φορτιστής της µπαταρίας συνδέεται στην

παροχή ηλεκτρικού ρεύµατος.

2) Το φωτάκι φρτισης δεν ανάβει ή δεν αναβοβήνει (κκκινο) ταν η µπαταρία µπαίνει στην υποδοχή του

3) Η φορτιση δεν ολοκληρώνεται ακµη και µετά απ δύο ώρες αφού το κκκινο φωτάκι έχει ΑΝΑΨΕΙ στην

αρχή της φρτισης. Λειτουργία διακ7πτη (Εικ. 3)

Πριν βάλετε τη κασέτα µπαταρίας µέσα στο µηχάνηµα, πάντοτε ελέγχετε να δείτε τι η σκανδάλη διακπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” ταν ελευθερώνεται. Για να ξεκινήσει το µηχάνηµα, απλώς τραβήχτε τη σκανδάλη. Η ταχύτητα του µηχανήµατος αυξάνεται αυξάνοντας τη πίεση στη σκανδάλη. Αφήστε τη σκανδάλη για να σταµατήσει. Αντιστροφή λειτουργίας διακ7πτη (Εικ.4)

• Πάντοτε ελέγχετε τη διεύθυνση περιστροφής πριν απ τη λειτουργία.

• Χρησιµοποιείτε το διακπτη αντιστροφής µνο αφού το µηχάνηµα έχει σταµατήσει εντελώς. Αλλαγή της διεύθυνσης περιστροφής πριν το µηχάνηµα σταµατήσει µπορεί να προκαλέσει ζηµιά στο µηχάνηµα.

• Οταν δεν χρησιµοποιείται την µηχάνηµα, πάντα πρέπει να θέτετε το µοχλ διακπτη αντιστροφής στην ουδέτερη θέση. Αυτ το µηχάνηµα έχει ένα διακπτη αντιστροφής για να αλλάζει τη διεύθυνση περιστροφής. Πατήστε το µοχλ διακπτη αντιστροφής απ τη πλευρά Α για δεξιστροφη περιστροφή ή απ την πλευρά Β για αριστερστροφη. Οταν ο µοχλς διακπτη είναι στην ουδέτερη θέση, η σκανδάλη διακπτης δεν µπορεί να τραβηχθεί. Επιλογή διαµ7ρφωσης δράσης Περιστροφή µε κρούση (Εικ. 5) Για τρύπηση σε τσιµέντο, τοίχους, κ.τ.λ. αποσυµπιέστε το πλήκτρο κλειδώµατος και περιστρέψτε το µοχλ αλλαγής έτσι ώστε ο δείκτης να δείχνει το σύµβολο

. Χρησιµοποιήστε µια επικαρβιδιωµµένη αιχµή βολφραµίου. Περιστροφή µ7νο (Εικ. 6) Για τρύπηση σε ξύλο, µέταλλα ή πλαστικά υλικά, αποσυµπιέστε το πλήκτρο κλειδώµατος και περιστρέψτε το µοχλ αλλαγής έτσι ώστε ο δείκτης να δείχνει το σύµβολο

. Χρησιµοποιήστε µια αιχµή συστροφής ή µια ξύλινη αιχµή.65 Κρούση µνο (Εικ. 7) Για πελέκισµα, αποφλοίωση ή γκρέµισµα, αποσυµπιέστε το πλήκτρο κλειδώµατος και περιστρέψτε το µοχλ αλλαγής έτσι ώστε ο δείκτης να δείχνει το σύµβολο

. Χρησιµοποιήστε µια αιχµή κρούσης, ψυχρή σµίλη ή σµίλη αποφλοίωσης,

• Μην περιστρέφετε το µοχλ αλλαγής ταν το µηχάνηµα λειτουργεί. Το µηχάνηµα θα καταστραφεί.

• Για να αποφύγετε γρήγορη φθορά στον µηχανισµ αλλαγής διαµρφωσης, να είστε πάντα σίγουρος τι ο µοχλς αλλαγής είναι πάντοτε τοποθετηµένος σε µία απ τις τρεις θέσεις διαµρφωσης δράσης. Τοποθέτηση ή αφαίρεση τησ αιχµήσ τρυπανιού

Πάντα βεβαιώνεστε τι το µηχάνηµα είναι σβηστ και η κασέτα µπαταρίας βγαλµένη πριν τοποθετήσετε ή αφαιρέσετε την αιχµή. Καθαρίστε το στέλεχος της αιχµής και βάλτε το γράσσο αιχµής που παρέχεται γιαυτ πριν τοποθετήσετε την αιχµή. (Εικ. 8) Βάλτε την αιχµή στο µηχάνηµα. Στρίψτε την αιχµή και σπρώχτε τη µέχρι να εµπλακεί. (Εικ. 9) Εάν η αιχµή δεν µπορεί να σπρωχθεί µέσα αφαιρέστε τη. Τραβήχτε το κάλυµµα του σφιγκτήρα κάτω δύο φορές. Μετά βάλτε την αιχµή πάλι. Στρίψτε την αιχµή και σπρώχτε τη µέχρι να εµπλακεί. (Εικ. 10) Μετά την τοποθέτηση, πάντοτε βεβαιώνεστε τι η αιχµή είναι καλά στερεωµένη προσπαθώντας να την τραβήξετε έξω. Για να αφαιρέσετε την αιχµή, τραβήχτε το κάλυµµα του σφιγκτήρα κάτω σο µπορεί να πάει και τραβήχτε έξω την αιχµή. (Εικ. 11) Μετρητήσ βάθουσ (Εικ. 12) Ο µετρητής βάθους είναι βολικς για άνοιγµα τρυπών ενιαίου βάθους. Χαλαρώστε τη βίδα σφιξίµατος και ρυθµίστε το µετρητή βάθους στο επιθυµητ βάθος. Μετά τη ρύθµιση, σφίχτε τη βίδα σφιξίµατος σταθερά. ΠΑΡΑΤΗΡΗΣΗ: Ο µετρητής βάθους δε µπορεί να χρησιµοποιηθεί στη θέση που ο µετρητής βάθους χτυπάει στο κιβώτιο ταχυτήτων/περίβληµα µοτέρ. Πλάγια λαβή (Εικ. 13)

Χρησιµοποιείτε πάντοτε τη πλάγια λαβή για ασφάλεια λειτουργίας ταν τρυπανίζετε σε τσιµέντο, τοίχους, κλπ. Η πλάγια λαβή στρέφεται σε εκάτερη πλευρά, επιτρέποντας εύκολη χρήση του µηχανήµατος σε κάθε θέση. Χαλαρώστε τη πλάγια λαβή στρίβοντας την αριστερστροφα, γυρίστε τη στην επιθυµητή θέση και µετά σφίχτε τη στρίβοντας την δεξιστροφα. Γωνία αιχµήσ (σε πελέκισµα, απξυση, κατεδάφιση)

Πάντα βεβαιώνεστε τι το µηχάνηµα είναι σβηστ και η κασέτα µπαταρίας βγαλµένη πριν τοποθετήσετε ή αφαιρέσετε την αιχµή. Για να αλλάξετε τη γωνία αιχµής πατήστε το κουµπί ασφάλισης και περιστρέψτε το µοχλ αλλαγής έτσι ώστε ο δείκτης δείχνει στο σύµβολο

. Στρίψτε την αιχµή στην επιθυµητή γωνία. (Εικ. 14) Πατήστε το κουµπί ασφάλισης και περιστρέψτε το µοχλ αλλαγής έτσι ώστε ο δείκτης δείχνει στο

. (Εικ. 15) Μετά βεβαιωθείτε τι η αιχµή είναι καλά στερεωµένη στρίβοντας την ελαφρά.

• Πάντοτε να βάζετε τη µπαταρία πλήρως µέχρι να κλειδώσει καλά. Εάν µπορείτε να δείτε το κκκινο τµήµα στο επάνω µέρος του πλήκτρου, σηµαίνει τι δεν έχει κλειδώσει καλά. Βάλτε την καλά µέχρι το κκκινο τµήµα να µην φαίνεται. Σε αντίθετη περίπτωση, ίσως κατά λάθος πέσει έξω απ το µηχάνηµα και µπορεί να προκαλέσει τραυµατιµ σε εσάς ή σε κάποιον τριγύρω σας.

• Xταν λειτουργείτε έχοντας το µηχάνηµα πάνω απ το κεφάλι, πάντοτε να είστε σίγουροι τι η κασέτα µπαταρίας είναι ασφαλισµένη καλά ώστε να µην πέσει έξω απ το µηχάνηµα. Σε αντίθετη περίπτωση, ίσως κατά λάθος πέσει έξω απ το µηχάνηµα και µπορεί να προκαλέσει τραυµατιµ σε εσάς ή σε κάποιον τριγύρω σας. Λειτουργία τρυπανίσµατοσ µε σφυροκπηµα (Εικ. 16) Ρυθµίστε το µοχλ αλλαγής στο σύµβολο

την αιχµή στη θέση για την τρύπα και τραβήχτε τη σκανδάλη. Μη ζορίσετε το µηχάνηµα. Η ελαφρά πίεση δίνει τα καλύτερα αποτελέσµατα. ∆ιατηρείστε το µηχάνηµα στη θέση του και µη το αφήσετε να γλιστρήσει έξω απ την τρύπα. Μην εφαρµσετε µεγαλύτερη πίεση ταν η τρύπα βουλώσει µε αποξύσµατα ή τεµαχίδια. Αντίθετα, λειτουργήστε το µηχάνηµα στο ραλαντί, και βγάλτε το απ τη τρύπα. Επαναλαµβάνοντας αυτ αρκετές φορές, η τρύπα θα καθαριστεί.

Οταν το µηχάνηµα αρχίζει να διαπερνά το τσιµέντο ή ταν η αιχµή χτυπήσει τις ράβδους ενίσχυσης του τσιµέντου, η αντίδραση του µηχανήµατος µπορεί να είναι επικίνδυνη. ∆ιατηρείτε καλή ισορροπία και ασφαλή θέση ποδιών ενώ κρατάτε το µηχάνηµα σταθερά µε τα δύο χέρια σας για να εµποδίσετε επικίνδυνη αντίδραση. Περιοριστήσ ροπήσ Ο περιοριστής ροπής θα ενεργοποιηθεί ταν µια ορισµένη στάθµη ροπής πλησιαστεί. Το µοτέρ θα αποσυνδεθεί απ τον κινητήριο άξονα. Οταν αυτ συµβεί, η αιχµή θα σταµατήσει να γυρίζει.

Μλις ο περιοριστής ροπής ενεργοποιηθεί, σβήστε το µηχάνηµα αµέσως. Αυτ θα βοηθήσει να εµποδιστεί η πρώιµη φθορά του µηχανήµατος.66 Πελέκισµα/Απξυση/Κατεδάφιση (Εικ. 17) Βάλτε το µοχλ αλλαγής στο σύµβολο

το µηχάνηµα σταθερά και µε τα δύο χέρια. Ανάψτε το µηχάνηµα και εφαρµστε ελαφρά πίεση στο µηχάνηµα ώστα να µην αναπηδήσει ανεξέλεγκτα. Πιέζοντας πολύ σκληρά στο µηχάνηµα δεν θα αυξήσει την απδοση. Λειτουργία τρύπησησ (Εικ. 18) Χρησιµοποιείστε τον προαιρετικ σύνδεσµο του σφιχτήρα τρύπησης. Xταν τον τοποθετείτε, αναφερθείτε στο τµήµα “Τοποθέτηση ή αποµάκρυνση της αιχµής τρύπησης” που περιγράφεται στην προηγούµενη σελίδα. Μπορείτε να τρυπήσετε µέχρι 13 χιλ. σε διάµετρο σε µέταλλο και µέχρι 27 χιλ. σε διάµετρο σε ξύλο. Τοποθετείστε τον µοχλ αλλαγής έτσι ώστε ο δείκτης να δείχνει το σύµβολο

Χρησιµοποιείστε ένα υγρ κοπής ταν τρυπάτε µέταλλα. Η εξαίρεση είναι ο ορείχαλκος που θα πρέπει να τρυπάται ξερς.

• Πιέζοντας υπερβολικά στο µηχάνηµα δεν θα επιταχύνει το τρυπάνισµα. Στη πραγµατικτητα, αυτή η υπερβολική πίεση θα προκαλέσει µνο ζηµιά στο άκρο της αιχµής, θα µειώσει την απδοση του µηχανήµατος και θα βραχύνει τον ωφέλιµο χρνο χρήσης του µηχανήµατος.

• Ποτέ µη χρησιµοποιείτε “περιστροφή µε σφυροκπηµα” ταν το σύνολο σφιγκτήρα τρυπανιού είναι τοποθετηµένο στο εργαλείο. Το σύνολο σφιγκτήρα τρυπανιού µπορεί να πάθει

Φούσκα φυσητήρασ (Εικ. 19) Χρησιµοποιείστε τη φούσκα φυσητήρα για να καθαρίσετε την τρύπα. ∆οχείο σκνησ (Εικ. 20) Χρησιµοποιείστε το δοχειο σκνης για να εµποδίσετε τη σκνη να πέσει επάνω σε σας και στο εργαλείο σας ταν εκτελείτε τρυπανιστικές εργασίες πάνω απ το ύψος του κεφαλιού σας. Προσαρµστε το δοχείο σκνης στην αιχµή. Η επιτρεπµενη διάµετρος αιχµής για κάθε δοχειο σκνης είναι ως ακολούθως:

Αποµακρύνετε το πδι ταν χρησιµοποιείτε την κασέτα µπαταρίας Β2417. Αυτ θα σας βοηθήσει να τοποθετήσετε το µηχάνηµα σταθερά. (Εικ. 21) Τοποθετήστε το πδι ταν χρησιµοποιείτε την κασέτα µπαταρίας Β2430. Αυτ θα σας βοηθήσει να τοποθετήσετε το µηχάνηµα σταθερά. (Εικ. 22)

Πριν την εκτέλεση εργασιών µε τη συσκευή διαβεβαιώνεστε πάντοτε, για το τι η συσκευή σβήστηκε µε αποµακρυσµένο το συσσωρευτή. Αντικατάσταση καρβουνάκια (Εικ. 23 και 24) Αποµακρύνετε και ελέγξτε τα καρβουνάκια τακτικά. Αντικαταστείτε τα ταν έχουν φθαρεί µέχρι το σηµείο µαρκαρίσµατος. ∆ιατηρείστε τα καρβουνάκια καθαρά και αφήστε τα να γλυστρίσουν στους συγκρατητές . Τα καρβουνάκια θα πρέπει να αντικαθίστανται ταυτγχρονα. Χρησιµοποιείστε µνο ταυτσηµα καρβουνάκια. Χρησιµοποιείστε ένα κατσαβίδι για να αποµακρύνετε τα καλύµµατα των συγκρατητών των καρβουνακίων. Βγάλτε τα φθαρµένα καρβουνάκια, τοποθετήστε τα καινούρια και ασφαλίστε τα καλύµµατα των συγκρατητών των καρβουνακίων. Για τη διασφάλιση της σιγουριάς και αξιοπιστίας των προϊντων µας πρέπει οι επισκευές, εργασίες συντήρησης ή ρυθµίσεις να εκτελούνται απ εξουσιοδοτηµένα εργαστήρια σέρβις πελατών

Αυτά τα εξαρτήµατα ή προσαρτήµατα συνιστώνται για χρήση µε το µηχάνηµα της Μάκιτα που περιγράφεται στο εγχειρίδιο αυτο. Η χρήση άλλων εξαρτηµάτων ή προσαρτηµάτων µπορεί να είναι επικίνδυνη για τραυµατισµ ατµων. Τα εξαρτήµατα ή προσαρτήµατα πρέπει να χρησιµοποιούνται µνο µε το σωστ και προτιθέµενο τρπο.68

• Αιχµή SDS πρσθετα επιβολφραµιωµένη - επικαρβιδιωµένη

• Κεντρικ σηµείο W x L (mm) 14 x 250 14 x 380

• Κρύα σµίλη W x L (mm) 20 x 250

• Σµίλη απολέπισης W x L (mm) 38 x 200 50 x 215

• Σµιλή αυλακιάς W x L (mm) 8 x 170 12 x 170

• Πλαστική θήκη µεταφοράς

• Γράσσος αιχµής (100 γρ.)

• Προσάρτηµα εξολκέα σκνης

• Κλειδί σφιξίµατος S13

• Φούσκα ξεφυσίµατος71

Θ7ρυβος και κραδασµ7ς Οι τυπικές A-µετρούµενες εντάσεις ήχου είναι πίεση ήχου: 89 dB (A) δύναµη του ήχου: 102 dB (A) – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης είναι 9 m/s
