KÄYTTÖOHJE BHR202RFE MAKITA

Akkuporavasara Käyttöohje

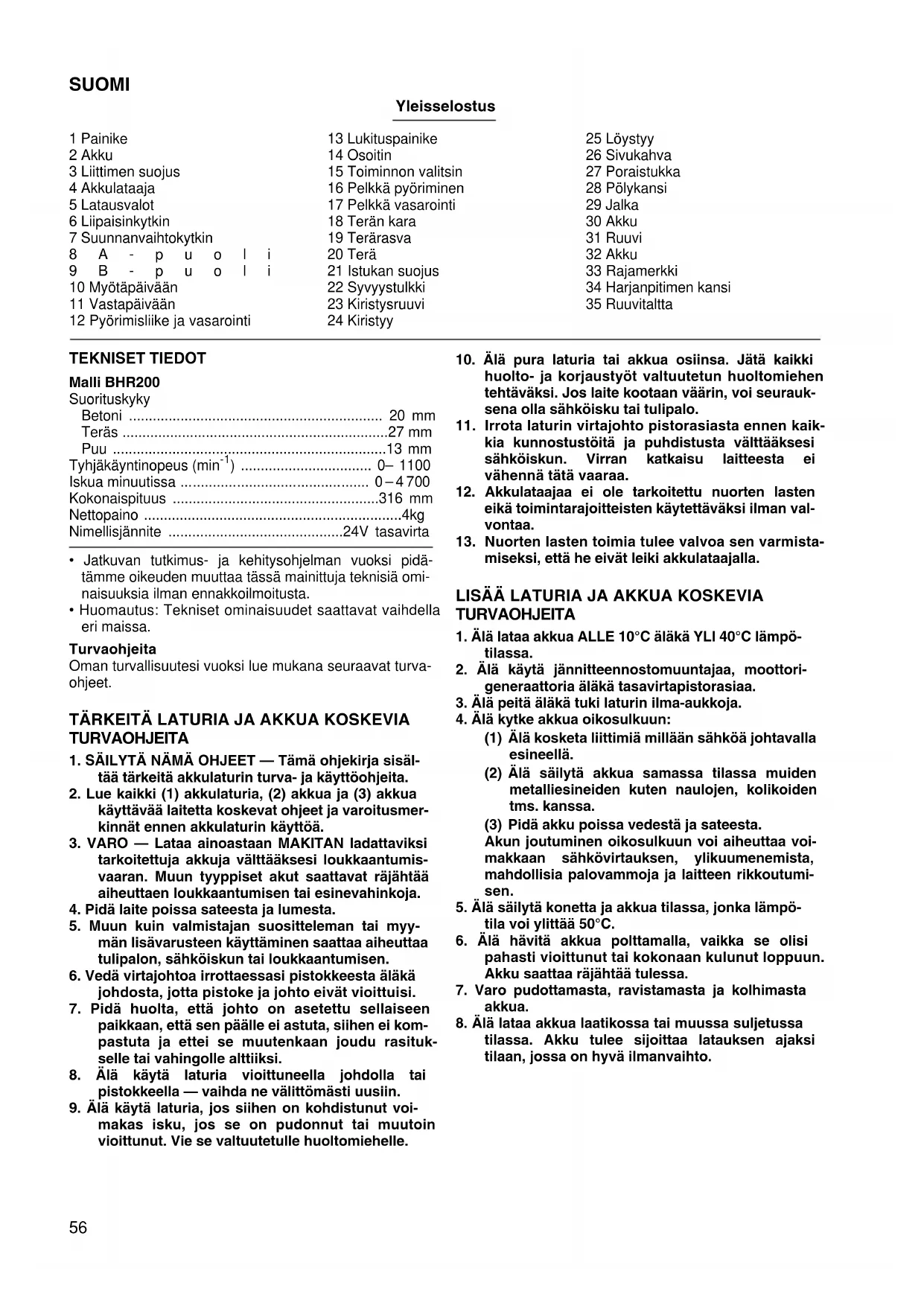

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä omi- naisuuksia ilman ennakkoilmoitusta.

• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa. Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turva- ohjeet.

1. SÄILYTÄ NÄMÄ OHJEET — Tämä ohjekirja sisäl-

tää tärkeitä akkulaturin turva- ja käyttöohjeita.

2. Lue kaikki (1) akkulaturia, (2) akkua ja (3) akkua

käyttävää laitetta koskevat ohjeet ja varoitusmer- kinnät ennen akkulaturin käyttöä.

3. VARO — Lataa ainoastaan MAKITAN ladattaviksi

tarkoitettuja akkuja välttääksesi loukkaantumis- vaaran. Muun tyyppiset akut saattavat räjähtää aiheuttaen loukkaantumisen tai esinevahinkoja.

4. Pidä laite poissa sateesta ja lumesta.

5. Muun kuin valmistajan suositteleman tai myy-

män lisävarusteen käyttäminen saattaa aiheuttaa tulipalon, sähköiskun tai loukkaantumisen.

6. Vedä virtajohtoa irrottaessasi pistokkeesta äläkä

johdosta, jotta pistoke ja johto eivät vioittuisi.

7. Pidä huolta, että johto on asetettu sellaiseen

paikkaan, että sen päälle ei astuta, siihen ei kom- pastuta ja ettei se muutenkaan joudu rasituk- selle tai vahingolle alttiiksi.

8. Älä käytä laturia vioittuneella johdolla tai

pistokkeella — vaihda ne välittömästi uusiin.

9. Älä käytä laturia, jos siihen on kohdistunut voi-

makas isku, jos se on pudonnut tai muutoin vioittunut. Vie se valtuutetulle huoltomiehelle.

10. Älä pura laturia tai akkua osiinsa. Jätä kaikki

huolto- ja korjaustyöt valtuutetun huoltomiehen tehtäväksi. Jos laite kootaan väärin, voi seurauk- sena olla sähköisku tai tulipalo.

11. Irrota laturin virtajohto pistorasiasta ennen kaik-

kia kunnostustöitä ja puhdistusta välttääksesi sähköiskun. Virran katkaisu laitteesta ei vähennä tätä vaaraa.

12. Akkulataajaa ei ole tarkoitettu nuorten lasten

eikä toimintarajoitteisten käytettäväksi ilman val- vontaa.

13. Nuorten lasten toimia tulee valvoa sen varmista-

miseksi, että he eivät leiki akkulataajalla.

1. Älä lataa akkua ALLE 10°C äläkä YLI 40°C lämpö-

2. Älä käytä jännitteennostomuuntajaa, moottori-

generaattoria äläkä tasavirtapistorasiaa.

3. Älä peitä äläkä tuki laturin ilma-aukkoja.

4. Älä kytke akkua oikosulkuun:

(1) Älä kosketa liittimiä millään sähköä johtavalla esineellä. (2) Älä säilytä akkua samassa tilassa muiden metalliesineiden kuten naulojen, kolikoiden tms. kanssa. (3) Pidä akku poissa vedestä ja sateesta. Akun joutuminen oikosulkuun voi aiheuttaa voi- makkaan sähkövirtauksen, ylikuumenemista, mahdollisia palovammoja ja laitteen rikkoutumi- sen.

5. Älä säilytä konetta ja akkua tilassa, jonka lämpö-

tila voi ylittää 50°C.

6. Älä hävitä akkua polttamalla, vaikka se olisi

pahasti vioittunut tai kokonaan kulunut loppuun. Akku saattaa räjähtää tulessa.

8. Älä lataa akkua laatikossa tai muussa suljetussa

tilassa. Akku tulee sijoittaa latauksen ajaksi tilaan, jossa on hyvä ilmanvaihto.57

LISÄÄ KONETTA KOSKEVIA TURVAOHJEITA

1. Huomaa, että tämä kone on aina toimintaval-

miina, sillä sen ei tarvitse olla kytkettynä seinä- pistorasiaan.

2. Tartu laitteeseen eristetyistä tartuntapinnoista

tehdessäsi työtä, jossa terä voi osua piilossa olevaan johtoon. Jännitteiseen johtoon osumi- nen saa myös laitteen esillä olevat metalliosat jännitteisiksi, jolloin käyttäjä voi saada sähköis- kun.

3. Käytä kuulosuojaimia käyttäessäsi työkalua pit-

kään. Pitkäaikainen altistuminen kovalle melulle aiheuttaa kuulovaurioita.

4. Käytä kypärää, suojalaseja ja/tai kasvosuojusta.

Myös hengityssuojaimen ja paksusti topattujen käsineiden käyttäminen on suositeltavaa.

5. Varmista ennen työskentelyn aloittamista, että

terä on kiinnitetty tiukasti paikoilleen.

6. Laite on suunniteltu siten, että se värisee nor-

maalikäytössä. Ruuvit voivat helposti irrota aihe- uttaen laitteen rikkoutumisen tai onnettomuuden. Tarkista ruuvien kireys huolelli- sesti ennen kuin käytät laitetta.

7. Kun käytät konetta kylmällä ilmalla tai kun sitä ei

ole pitkään aikaan käytetty, anna koneen läm- metä muutaman minuutin ajan tyhjäkäynnillä.

8. Varmista aina, että seisot tukevalla jalustalla.

9. Tarkista, ettei ketään ole allasi käyttäessäsi lai-

tetta korkeissa paikoissa.

10. Pitele laitetta tiukasti molemmin käsin.

11. Pidä kädet loitolla liikkuvista osista.

12. Älä laske käyvää laitetta käsistäsi. Käytä laitetta

vain sen ollessa käsissäsi.

13. Käyttäessäsi laitetta älä osoita sillä ketään kohti.

Terä saattaa lennähtää irti ja aiheuttaa vakavan loukkaantumisen.

14. Älä kosketa terää äläkä terän lähellä olevia osia

välittömästi käytön jälkeen. Ne voivat olla erit- täin kuumia ja ne saattavat polttaa ihoasi. SÄILYTÄ NÄMÄ OHJEET.

Akun kiinnittäminen ja irrottaminen (Kuva 1)

• Sammuta kone aina ennen akun kiinnittämistä ja irrot- tamista.

• Akku irrotetaan vetämällä se irti koneesta samalla kun painat akussa olevaa painiketta.

• Akku kiinnitetään asettamalla akussa oleva kieleke kotelossa olevan uran kohdalle ja sujauttamalla se pai- kalleen. Työnnä aina kokonaan sisään, kunnes se nap- sahtaa kevyesti paikalleen. Jos painikkeen yläosassa oleva punainen osa jää näkyviin, akkua ei ole koko- naan lukittu paikalleen. Työnnä akku kokonaan sisään, kunnes punaista osaa ei näy. Jos et toimi näin, akku voi irrota vahingossa koneesta ja aiheuttaa itsesi tai sivulli- sen loukkaantumisen.

• Älä työnnä akkua väkisin paikalleen. Jos akku ei liu’u helposti paikalleen, ei kiinnitystapa ole oikea. Lataaminen (Kuva2)

1. Liitä akkulataaja virtalähteeseen. Kaksi latausvaloa vilkkuu vuorotellen vihreänä.

2. Työnnä akkua lataajaan, kunnes se pysähtyy lataajan ohjaimeen. Lataajan liittimen suojus aukeaa työnnettäessä

akku sisään ja sulkeutuu vedettäessä akku irti.

3. Kun akku on työnnetty paikalleen, latausvalo vaihtuu vihreästä punaiseksi ja lataus alkaa. Latausvalo palaa tasai-

sesti latauksen aikana. Yksi punainen valo merkitsee latausasteen olevan välillä 0 – 80% ja kaksi valoa merkitsee 80 – 100%.

4. Kun lataus on päättynyt, kaksi punaista latausvaloa vaihtuu kahdeksi vihreäksi.

5. Jos jätät akun lataajaan sen jälkeen, kun lataus on päättynyt, lataaja siirtyy heikkovirtalatausmuodolle, joka kes-

6. Irrota lataaja virtalähteestä latauksen jälkeen.

Jäähdytysjärjestelmä ( vain DC24SA)

• Tämä lataaja on varustettu kuuman akun tuulettimella, jotta akun suorituskykyä saadaan parannettua. Jäähdytyksen aikana kuuluva jäähdytysilman ääni ei ole oire lataajan viasta.

• Keltainen valo vilkkuu varoituksena seuraavissa tilanteissa. - Tuuletinongelma - Akku ei jäähdy riittävästi johtuen esimerkiksi pölyn aiheuttamasta tukoksesta. Akku voidaan ladata keltaisesta varoitusvalosta huolimatta. Latausaika on tällöin kuitenkin tavanomaista pidempi. Tarkasta tuulettimen ääni sekä lataajan ja akun ilma-aukko, jotka voivat toisinaan tukkeutua pölystä.

• Jäähdytysjärjestelmä on kunnossa, vaikka tuulettimen ääntä ei kuulu silloin, kun keltainen varoitusvalo ei vilku.

• Pidä lataajan ja akun jäähdytystä varten oleva ilma-aukot aina puhtaina.

• Laitteet tulee lähettää korjattaviksi tai huoltoon, jos keltainen varoitusvalo vilkkuu usein. Akkutyyppi Kapasiteetti (mAh) Kennojen lukumäärä Latausaika (DC24SA) Latausaika (DC24WA) BH2420 (Ni-MH) 2 000 20 Noin 30 min. Noin 55 min. BH2433 (Ni-MH) 3 300 20 Noin 60 min. Noin 90 min.58 Säätölataus ( vain DC24SA) Säätölataus pidentää akun käyttöikää valitsemalla automaattisesti akulle kussakin tilanteessa sopivimmat latausolot. Seuraavanlaisissa oloissa toistuvasti käytetty akku kuluu nopeasti loppuun ja keltainen varoitusvalo voi vilkkua.

1. Akku ladataan kuumana.

2. Akku ladataan kylmänä.

3. Täyteen ladattua akkua ladataan.

4. Akun liiallinen purkautuminen (käytön jatkaminen alentuneesta latauksesta huolimatta).

5. Akku ladataan jäähdytysjärjestelmän ollessa rikki.

Tällaisen akun latausaika on tavanomaista pidempi. Heikkovirtalataus Jos jätät akun laturiin estääksesi akun tyhjenemisen itsestään täyteen lataamisen jälkeen, laturi kytkeytyy heikkovirta- latausmuodolle, joka pitää akun jatkuvasti täydessä latauksessa. Vinkkejä akun käyttöiän maksimoimiseksi

1. Lataa akku, ennen kuin se on kokonaan tyhjennyt.

Lopeta aina laitteella työskentely ja lataa akku, jos huomaat voiman vähenevän laitteesta.

2. Älä koskaan lataa täyteen ladattua akkua.

Liiallinen lataaminen lyhentää akun käyttöikää.

3. Lataa akku huoneenlämmössä 10°C – 40°C.

Anna kuuman akun viilentyä ennen sen lataamista.

4. Lataa nikkelimetalli-hybridiakku, jos et käytä sitä yli kuuteen kuukauteen.

• Akkulataaja on tarkoitettu Makitan akkujen lataamiseen. Älä koskaan käytä sitä muihin tarkoituksiin äläkä muiden akkujen lataamiseen.

• Kun lataat uutta akkua tai akkua, jota ei ole käytetty pitkään aikaan, sitä ei ehkä voida ladata täyteen. Tämä on nor- maalia eikä ole oire viasta. Akku voidaan ladata täyteen, kun se on purettu kokonaan ja ladattu muutamia kertoja.

• Jos lataat akkua, jolla on juuri käytetty konetta tai akkua, joka on ollut pitkään suorassa auringonvalossa, latausvalo saattaa vilkkua punaisena. Jos näin käy, odota hetki. Lataus alkaa, kun lataajassa oleva tuuletin on jäähdyttänyt akun

vain DC24SA). Jos akun lämpötila on yli noin 70°C, kaksi latausvaloa saattaa vilkkua punaisina. Kun lämpö- tila on välillä 50 – 70°C, yksi latausvalo vilkkuu punaisena.

• Jos latausvalo vilkkuu vuorotellen vihreänä ja punaisena, lataaminen ei ole mahdollista. Lataajan tai akun liittimet ovat pölyn peitossa tai akku on kulunut loppuun tai vioittunut.

• Kaikki seuraavat tilanteet kertovat lataajan ja/tai akun vioittuneen. Tarkistuta ne Makitan valtuuttamassa huollossa tai tehtaan huollossa.

1) Latausvalo ei vilku (vihreänä), kun akkulataaja liitetään virtalähteeseen.

2) Latausvalo ei syty eikä vilku (punaisena), kun akku on työnnetty latausaukkoon.

3) Lataus ei pääty sen jälkeen kun on kulunut kaksi tuntia punaisen valon syttymisestä latauksen alettua.

Kytkimen käyttäminen (Kuva 3) VARO: Ennen kuin kiinnität akun koneeseen, tarkista aina, että liipaisinkytkin toimii moitteettomasti ja että se palautuu vapautettaessa “OFF” -asentoon. Kone käynnistetään yksinkertaisesti painamalla liipai- sinta. Koneen käyntinopeus kasvaa puristettaessa liipai- sinta voimakkaammin. Kone pysähtyy, kun liipaisin vapautetaan. Suunnanvaihtokytkimen käyttäminen (Kuva 4) VARO:

• Tarkista aina terän pyörimissuunta ennen käyttöä.

• Käytä suunnanvaihtokytkintä ainoastaan koneen ollessa täysin pysähtynyt. Pyörimissuunnan vaihtami- nen ennen koneen pysähtymistä saattaa vahingoittaa konetta.

• Aseta suunnanvaihtokytkin keskiasentoon, kun konetta ei käytetä. Tässä koneessa on suunnanvaihtokytkin, jonka avulla voidaan vaihtaa pyörimissuuntaa. Paina suunnanvaihto- kytkimen A-puolelta, kun haluat terän pyörivän myötäpäi- vään ja B-puolelta kun haluat terän pyörivän vastapäivään. Liipaisinkytkintä ei voi painaa, kun suun- nanvaihtokytkin on keskiasennossa. Toimintomuodon valitseminen Pyörimisliike ja vasarointi (Kuva 5) Kun poraat betoniin, kiveen tms., paina lukituspainiketta ja käännä toiminnon valitsinta siten, että osoitin osoittaa

-merkkiä. Käytä volframikarbidikärkistä terää. Pelkkä pyöriminen (Kuva 6) Kun poraat puuhun, metalliin tai muoviin, paina lukitus- painiketta ja käännä toiminnon valitsinta siten, että osoi- tin osoittaa

-merkkiä. Käytä kierteisporaa tai puuporanterää. Pelkkä vasarointi (Kuva 7) Kun piikkaat, talttaat tai teet purkutöitä, paina lukituspai- niketta ja käännä toiminnon valitsinta siten, että osoitin osoittaa

-merkkiä. Käytä lattatalttaa, kylmätalttaa, rou- hintalttaa tms. VARO:

• Älä käännä toiminnon valitsinta koneen käydessä. Kone vahingoittuu tästä.

• Välttääksesi toiminnonvalintamekanismin nopean kulu- misen varmista, että toiminnon valitsin osoittaa aina varmasti jotakin kolmesta toimintomuodosta.59 Terän kiinnittäminen ja irrottaminen Tärkeää: Varmista aina ennen terän kiinnittämistä ja irrottamista, että kone on sammutettu ja akku irrotettu koneesta. Puhdista terän kara ja sivele siihen varusteisiin kuuluvaa terärasvaa, ennen kuin kiinnität terän. (Kuva 8) Työnnä terä koneeseen. Käännä terää ja paina sitä, kun- nes se osuu kohdalleen. (Kuva 9) Jos terää ei voida painaa sisään, irrota terä. Vedä istukan suojus alas muutamia kertoja. Kiinnitä terä sitten uudel- leen. Käännä terää ja paina sitä sisään, kunnes se osuu kohdalleen. (Kuva 10) Kun olet kiinnittänyt terän, varmista aina vetämällä, että terä pysyy tiukasti paikallaan. Terä irrotetaan vetämällä istukan suojus kokonaan alas ja vetämällä terä ulos. (Kuva11) Syvyystulkki (Kuva12) Syvyystulkki on kätevä porattaessa useita samansyvyisiä reikiä. Löysennä kiristysruuvi ja säädä syvyystulkki haluamaasi syvyyteen. Kun olet tehnyt säädön, kiristä kiristysruuvi tiukalle. HUOMAA: Syvyystulkkia ei voida käyttää asennossa, jossa se osuu vaihdekoteloon/ moottorikoteloon. Sivukädensija (Kuva 13) VARO: Työskentelyturvallisuuden vuoksi käytä aina sivukädensi- jaa, kun poraat betoniin, kiveen tms. Sivukädensija kiertyy molemmille sivuille, mikä mahdol- listaa koneen helpon käsittelyn missä asennossa tahansa. Löysennä sivukädensija kääntämällä sitä vasta- päivään, kierrä se haluamaasi asentoon ja kiristä sitten kääntämällä myötäpäivään. Terän kulma (piikattaessa, taltattaessa tai purettaessa) Tärkeää: Varmista aina ennen terän kiinnittämistä ja irrottamista, että kone on sammutettu ja akku irrotettu koneesta. Terän kulma muutetaan painamalla lukituspainiketta ja kääntämällä toiminnon valitsinta siten, että osoitin osoit- taa kohti

merkkiä. Käännä terä haluamaasi kulmaan. (Kuva14) Paina lukituspainiketta ja käännä toiminnon valitsinta siten, että osoitin osoittaa kohti

merkkiä. (Kuva 15) Varmista sitten terää varovasti kääntämällä, että se on tiukasti paikallaan. Koneen käyttäminen VARO:

• Työnnä akku aina kokonaan sisään siten, että se lukit- tuu paikalleen. Jos näet painikkeen yläosan punaisen osan, akku ei ole kokonaan lukittu paikalleen. Työnnä akku kokonaan sisään siten, että punaista osaa ei näy. Jos et toimi näin, akku voi vahingossa irrota koneesta ja aiheuttaa itsesi tai sivullisen loukkaantumisen.

• Kun käytät konetta korkeissa paikoissa, varmista aina, että akku on kunnolla lukittu paikalleen siten, että se ei irtoa koneesta. Jos et toimi näin, akku voi irrota koneesta ja aiheuttaa itsesi tai sivullisen loukkaantumi- sen. Vasaraporaaminen (Kuva 16) Säädä toiminnon valitsin

merkin kohdalle. Aseta terä porattavan reiän kohdalle ja paina sitten liipaisinta. Älä pakota konetta. Kevyt painaminen tuottaa parhaan tulok- sen. Pidä konetta paikallaan ja estä sitä liukumasta pois reiästä. Älä paina voimakkaammin, jos reikä tukkeutuu lastuista tai hiukkasista. Anna koneen sen sijaan käydä tyhjäkäyn- nillä ja irrota se sitten reiästä. Reikä puhdistuu, kun tois- tat tämän muutaman kerran. VARO: Kun terä alkaa tunkeutua betonin toiselta puolelta läpi tai jos terä osuu betonin sisällä oleviin terästankoihin, kone saattaa reagoida vaarallisella tavalla. Pidä hyvä tasa- paino ja turvallinen jalansija pitäen konetta tiukasti molemmilla käsillä estääksesi vaarallisen reaktion. Ylikuormituskytkin Ylikuormituskytkin käynnistyy, kun tietty vääntömomentti saavutetaan. Moottori irtautuu ottoakselista. Kun näin käy, terä lakkaa pyörimästä. VARO: Heti kun ylikuormituskytkin käynnistyy, sammuta laite välittömästi. Tämä estää konetta kulumasta ennenaikai- sesti. Piikkaaminen/talttaaminen/purkaminen (Kuva 17) Säädä toiminnon valitsin

merkin kohdalle. Pitele konetta tiukasti molemmin käsin. Käynnistä kone ja paina konetta kevyesti siten, että se ei ponnahda hallitsematto- masti takaisin. Koneen voimakas painaminen ei tehosta työskentelyä. Poraaminen (Kuva 18) Käytä lisävarusteena saatavaa teräistukkasarjaa. Kun kiinnität sen, katso ohjeet edellisellä sivulla selostetusta kohdasta “Poranterän kiinnittäminen ja irrottaminen”. Voit porata enintään 13 mm läpimittaisen reiän metalliin ja enintään 27 mm läpimittaisen reiän puuhun. Aseta toiminnon valitsin siten, että osoitin osoittaa

merkkiä. Käytä jäähdytysseosta, kun poraat metalliin. Poikkeuk- sena on messinki, johon porataan kuivana. VARO:

• Koneen liiallinen painaminen ei nopeuta poraamista. Itse asiassa tämä vain vahingoittaa terän kärkeä, hei- kentää koneen toimintaa ja lyhentää koneen käyttö- ikää.

• Älä koskaan käytä “vasarointia yhdistettynä pyörimis- liikkeeseen”, kun koneeseen on asennettu poraistukka- sarja. Poraistukkasarja saattaa vahingoittua. Puhallin (Kuva19) Käytä puhallinta aukon puhdistamiseen. Pölykansi (Kuva 20) Käytä pölykantta estääksesi sahanpurun putoamisen koneen ja itsesi päälle, kun poraat pääsi yläpuolella ole- vaan kohteeseen. Kiinnitä pölykansi terään. Pölykansi voidaan kiinnittää seuraavan kokoisiin teriin. Terän läpimitta (mm) Pölykansi 5 6– 14,5 Pölykansi 9 12– 1660 Jalka Irrota jalka, kun käytät akkua B2417. Tämä helpottaa koneen tukevaa sijoittamista. (Kuva 21) Asenna jalka, kun käytät akkua B2430. Tämä helpottaa koneen tukevaa sijoittamista. (Kuva 22) HUOLTO VARO: Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu. Hiilien vaihto (Kuva 23 ja 24) Irrota ja tarkista harjahiilet säännöllisesti. Vaihda ne uusiin, kun ne ovat kuluneet kulumisrajaan asti. Pidä har- jahiilet puhtaina ja vapaina liikkumaan pitimissä. Molem- mat harjahiilet tulee vaihtaa samalla kertaa. Käytä keskenään samanlaisia harjahiiliä. Irrota harjahiilen kannet ruuvitaltalla. Irrota kuluneet har- jahiilet ja aseta uudet paikalleen ja kiinnitä sitten harjahii- len kannet. Laitteen käyttövarmuuden ja turvallisuuden vuoksi korja- ukset ja muut huolto- ja säätötyöt saa suorittaa ainoas- taan Makitan hyväksymä huoltopiste.61

VARO: Tässä käyttöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen käyttäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille sopivalla tavalla. GR ΕΞΑΡΤΗΜΑΤΑ

• SDS Plus volframikarbidikärkinen terä

• Pölynerottimen kiinnityskappale

Melutaso ja tärinä Tyypilliset A-painotetut melutasot ovat äänenpainetaso: 89 dB (A) äänen tehotaso: 102dB (A) – Käytä kuulosuojaimia. – Tyypillinen kiihtyvyyden painotettu tehollisarvo on 9m/s
