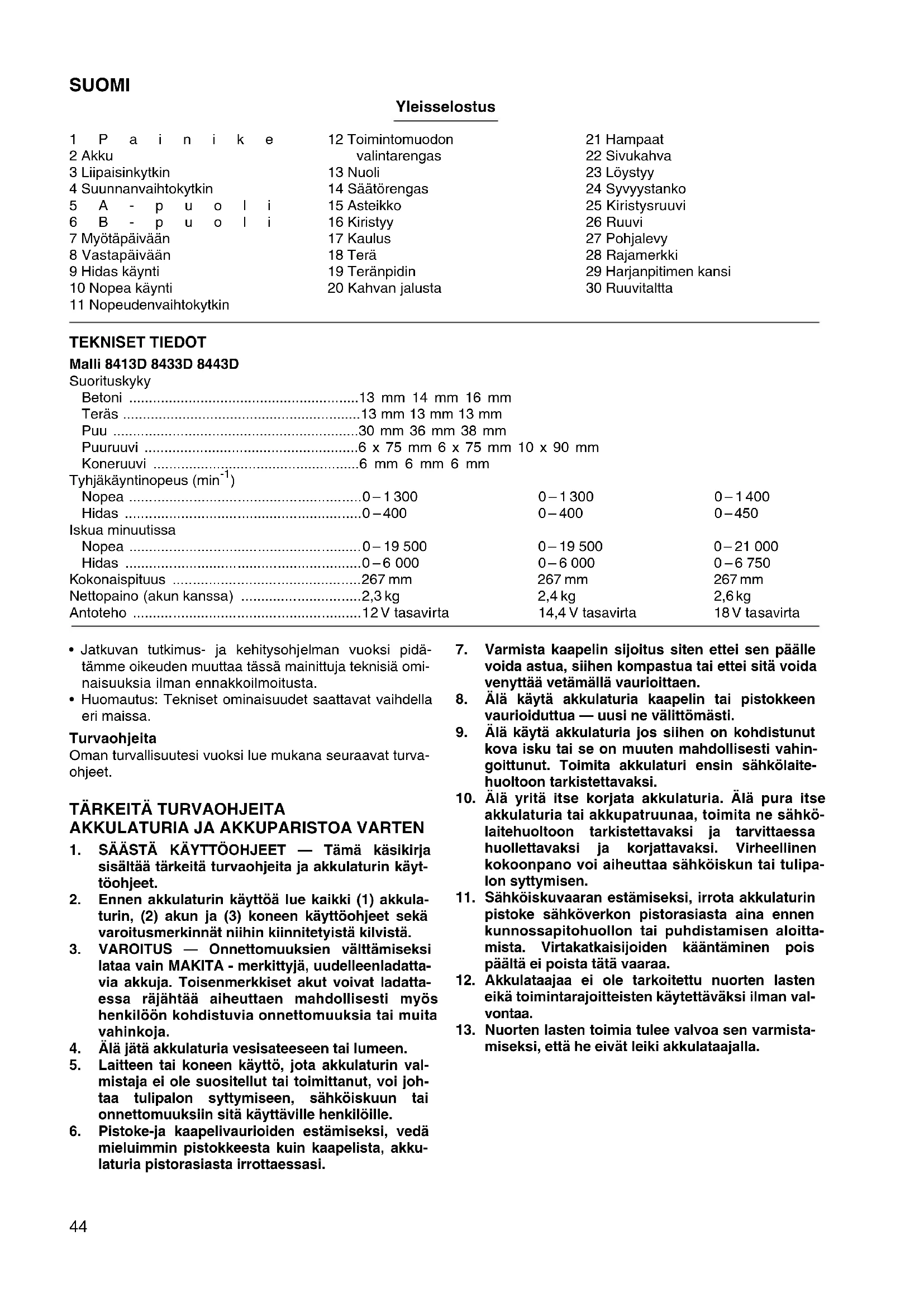

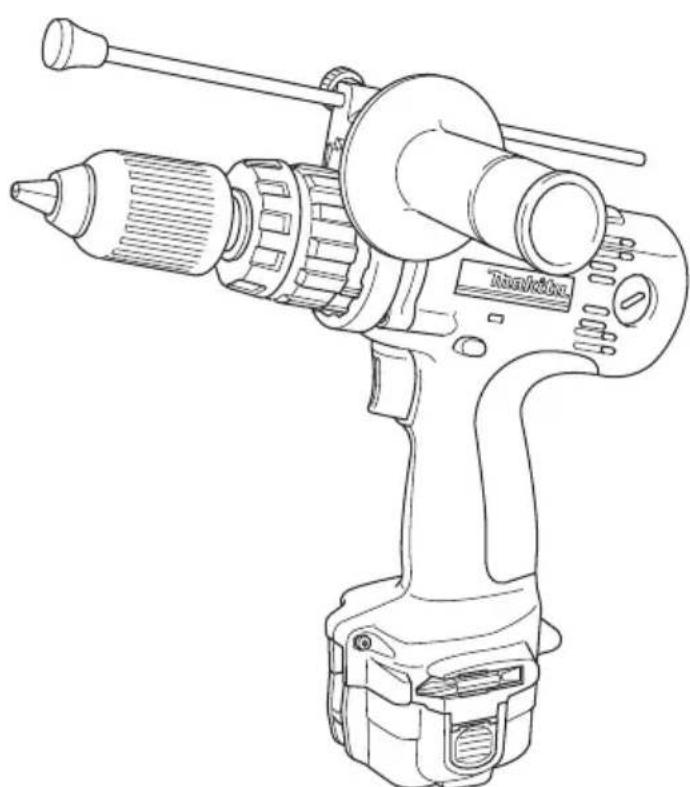

KÄYTTÖOHJE 8433D MAKITA

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä omi- naisuuksia ilman ennakkoilmoitusta.

• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa. Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turva- ohjeet.

1. SÄÄSTÄ KÄYTTÖOHJEET — Tämä käsikirja

sisältää tärkeitä turvaohjeita ja akkulaturin käyt- töohjeet.

2. Ennen akkulaturin käyttöä lue kaikki (1) akkula-

turin, (2) akun ja (3) koneen käyttöohjeet sekä varoitusmerkinnät niihin kiinnitetyistä kilvistä.

3. VAROITUS — Onnettomuuksien välttämiseksi

lataa vain MAKITA - merkittyjä, uudelleenladatta- via akkuja. Toisenmerkkiset akut voivat ladatta- essa räjähtää aiheuttaen mahdollisesti myös henkilöön kohdistuvia onnettomuuksia tai muita vahinkoja.

4. Älä jätä akkulaturia vesisateeseen tai lumeen.

5. Laitteen tai koneen käyttö, jota akkulaturin val-

mistaja ei ole suositellut tai toimittanut, voi joh- taa tulipalon syttymiseen, sähköiskuun tai onnettomuuksiin sitä käyttäville henkilöille.

6. Pistoke-ja kaapelivaurioiden estämiseksi, vedä

mieluimmin pistokkeesta kuin kaapelista, akku- laturia pistorasiasta irrottaessasi.

7. Varmista kaapelin sijoitus siten ettei sen päälle

voida astua, siihen kompastua tai ettei sitä voida venyttää vetämällä vaurioittaen.

8. Älä käytä akkulaturia kaapelin tai pistokkeen

vaurioiduttua — uusi ne välittömästi.

9. Älä käytä akkulaturia jos siihen on kohdistunut

kova isku tai se on muuten mahdollisesti vahin- goittunut. Toimita akkulaturi ensin sähkölaite- huoltoon tarkistettavaksi.

10. Älä yritä itse korjata akkulaturia. Älä pura itse

akkulaturia tai akkupatruunaa, toimita ne sähkö- laitehuoltoon tarkistettavaksi ja tarvittaessa huollettavaksi ja korjattavaksi. Virheellinen kokoonpano voi aiheuttaa sähköiskun tai tulipa- lon syttymisen.

11. Sähköiskuvaaran estämiseksi, irrota akkulaturin

pistoke sähköverkon pistorasiasta aina ennen kunnossapitohuollon tai puhdistamisen aloitta- mista. Virtakatkaisijoiden kääntäminen pois päältä ei poista tätä vaaraa.

12. Akkulataajaa ei ole tarkoitettu nuorten lasten

eikä toimintarajoitteisten käytettäväksi ilman val- vontaa.

13. Nuorten lasten toimia tulee valvoa sen varmista-

miseksi, että he eivät leiki akkulataajalla.45

1. Älä lataa akkuparistoa jos lämpötilla on alle

+10°C tai yli +40°C.

2. Älä yritä lataamista säätömuuntajalla, moottori-

laturilla tai tasavirtapistorasialla.

3. Älä peitä akkulaturia. Estä tuuletusaukkojen tuk-

4. Peitä akkuliittimet aina akkukannella, kun akkua

5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa napoja sähköä johtavilla esi- neillä. (2) Älä säilytä akkua muiden metalliesineiden joukossa, kuten naulat, kolikot, työkalut, jne. (3) Älä jätä akkua veteen tai sateeseen. Oikosulku akussa voi aiheuttaa suuren virtahä- viön, ylikuumenemisen, mahdollisia palovam- moja sekä rikkoutumisen.

6. Älä säilytä konetta ja akkuparistoa kohteissa,

joissa lämpötila voi nousta tai ylittää +50°C.

7. Älä hävitä akkuparistoa polttamalla vaikka se

olisikin pahoin vaurioitunut tai täydellisesti lop- puunkulunut. Akkuparisto voi räjähtää tulessa.

8. Varo pudottamasta, ravistamasta tai iskemästä

9. Älä säilytä akkua laatikossa tai muussa sulje-

tussa tilassa. Akun on oltava latauksen aikana tilassa, jossa on hyvä ilmanvaihto. YLEISIÄ TURVAOHJEITA

1. Muista, että tämä laite on aina toimintavalmiina,

koska sita ei tarvitse liittää sähköpistorasiaan.

2. Varmista aina, että sinulla on tukeva jalansija.

Varmista, että allasi ei ole ketään, kun käytät konetta korkeissa paikoissa.

3. Pitele konetta tiukasti.

4. Pidä kädet loitolla pyörivistä osista.

5. Kun poraat seiniin, lattioihin tai mihin tahansa

pintaan, jonka sisällä saattaa olla jännitteisiä johtoja, ÄLÄ KOSKE MIHINKÄÄN KONEEN METALLIOSIIN! Pitele konetta ainoastaan eriste- tyistä tartuntapinnoista välttääksesi sähköiskun, jos sattuisit osumaan jännitteiseen johtoon.

6. Älä jätä konetta käyntiin. Käytä konetta ainoas-

taan sen ollessa käsissäsi.

7. Älä koske poranterään äläkä työkappaleeseen

välittömästi työskentelyn jälkeen. Ne saattavat olla erittäin kuumia ja polttaa ihoasi. SÄILYTÄ NÄMÄ OHJEET.

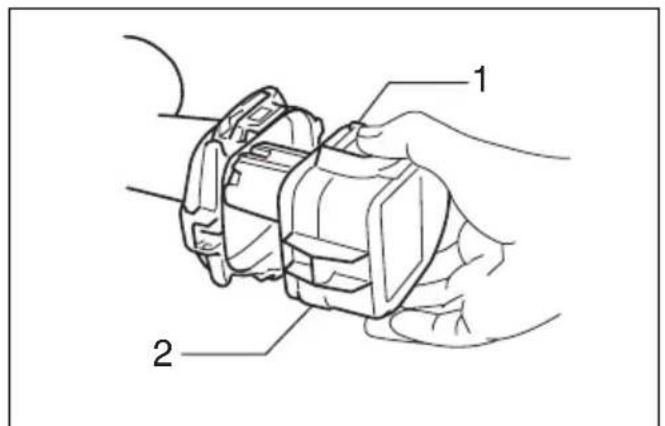

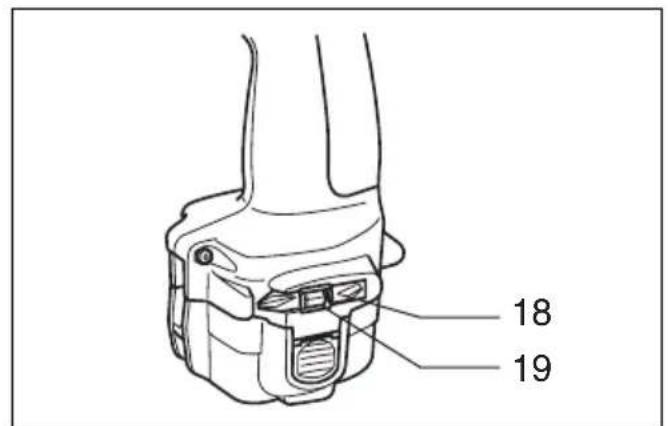

Akun asentaminen tai poistaminen (Kuva 1)

• Kytke kone aina POIS päältä ennen akun asentamista tai poistamista.

• Akku irrotetaan vetämällä se koneesta samalla kun puristat akun molemmilla puolilla olevia painikkeita.

• Akku kiinnitetään asettamalla akussa oleva kieleke kotelon uraan. Työnnä akku aina kokonaan sisään siten, että se napsahtaa kevyesti paikalleen. Jos et toimi näin, akku saattaa pudota vahingossa irti koneesta aiheuttaen itsesi tai jonkun sivullisen louk- kaantumisen.

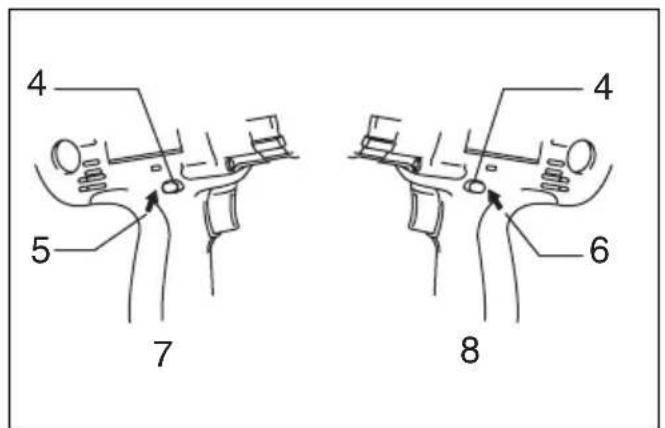

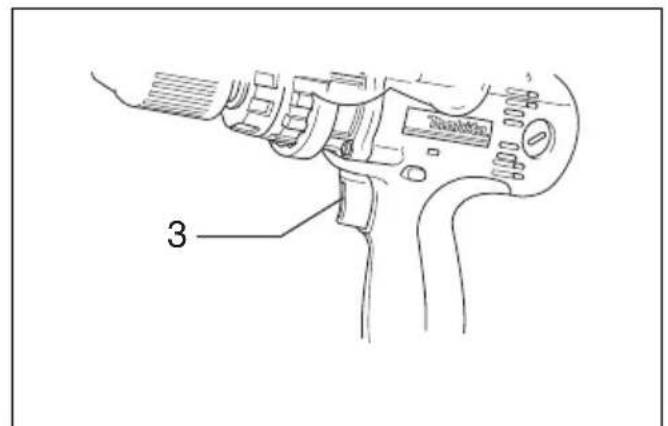

• Älä käytä voimaa asentaessasi akkua. Jos akku ei mene sisään herkästi, se ei ole oikeassa asennossa. Katkaisijan käyttäminen (Kuva 2) VARO: Ennen kuin kiinnität akun koneeseen, tarkista aina, että liipaisinkytkin toimii moitteettomasti ja että se palautuu vapautettaessa “OFF” -asentoon. Kone käynnistetään yksinkertaisesti vetämällä liipaisi- mesta. Kone käy nopeammin, kun liipaisinta painetaan voimakkaammin. Kone pysähtyy vapautettaessa liipaisin. Suunnanvaihtokytkimen käyttäminen (Kuva3) VARO:

• Tarkista aina koneen pyörimissuunta ennen käyttöä.

• Käytä suunnanvaihtokytkintä ainoastaan koneen ollessa täysin pysähdyksissä. Pyörimissuunnan vaihta- minen koneen ollessa käynnissä saattaa vahingoittaa konetta.

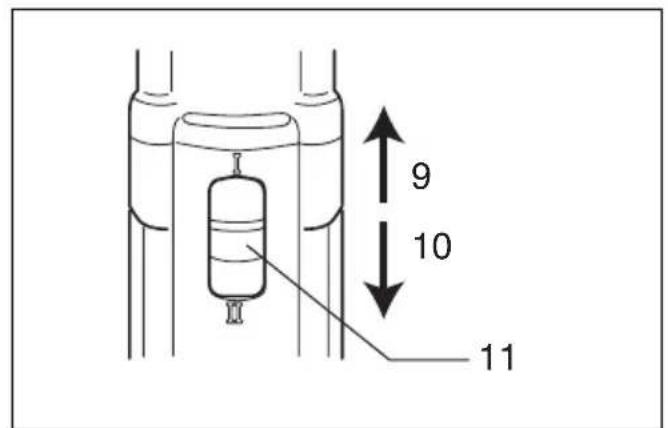

• Kun et käytä konetta, aseta suunnanvaihtokytkin aina keskiasentoon. Tässä koneessa on suunnanvaihtokytkin, jonka avulla voidaan vaihtaa pyörimissuuntaa. Työnnä suunnanvaih- tokytkintä A-puolelta, kun haluat terän pyörivän myötä- päivään ja B-puolelta, kun haluat terän pyörivän vastapäivään. Kun vipukytkin on keskiasennossa, liipai- sinkytkintä ei voi vetää. Nopeuden muuttaminen (Kuva 4) Nopeutta muutetaan sammuttamalla ensin kone ja siirtä- mällä sitten nopeudenmuuttokytkin “II” -puolelle nopeaa käyntiä varten ja “I” -puolelle hidasta käyntiä varten. Var- mista, että nopeudenmuuttokytkin on asetettu oikeaan asentoon ennen työskentelyn aloittamista. Käytä työhösi sopivaa nopeutta. VARO:

• Aseta nopeudenmuuttokytkin aina kokonaan oikeaan asentoon. Jos konetta käytetään nopeudenmuuttokyt- kimen ollessa “I” -puolen ja “II” -puolen välissä, kone saattaa vahingoittua.

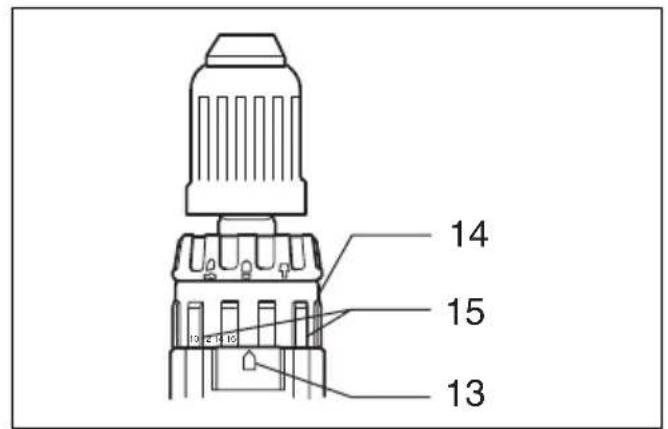

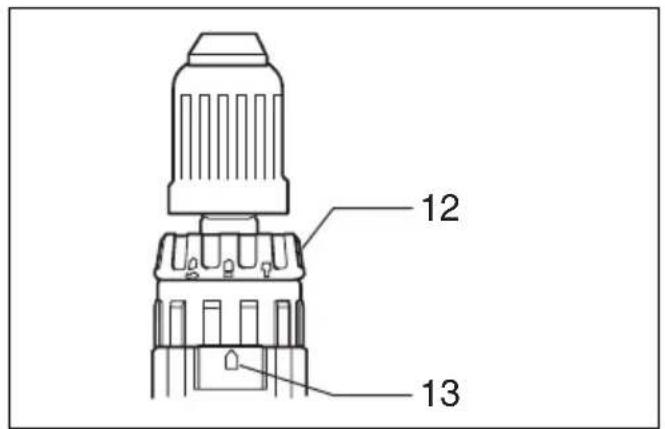

• Älä käytä nopeudenmuuttokytkintä koneen käydessä. Kone saattaa vahingoittua tästä. Toimintomuodon valitseminen (Kuva5) Tässä koneessa on toimintomuodon valintarengas. Valitse renkaalla työhösi sopiva toimintomuoto kolmesta mahdollisesta. Kun haluat vain pyörimisliikkeen, käännä rengasta siten, että koneen rungossa oleva nuoli osoittaa renkaan M-merkkiä. Kun haluat vasarointiin yhdistetyn pyörimisliikkeen, käännä rengasta siten, että nuoli osoit- taa renkaan X-merkkiä. Kun haluat kytkimeen yhdiste- tyn pyörimisliikkeen, käännä rengasta siten, että nuoli osoittaa renkaan U-merkkiä. VARO: Aseta rengas aina oikein haluamasi muotomerkinnän kohdalle. Jos käytät konetta renkaan ollessa kahden muotomerkinnän välissä, kone saattaa vahingoittua. Kiinnitysmomentin säätäminen (Kuva6) Kiinnitysmomenttia voidaan säätää 16 portaassa kääntä- mällä säätörengasta siten, että sen asteikon lukemat osuvat koneen rungossa olevan nuolen kanssa kohdak- kain. Pienin kiinnitysmomentti saadaan, kun nuoli on numeron 1 kohdalla ja suurin, kun nuoli on numeron 16 kohdalla.46 Kiinnitä koeruuvi työkappaleeseen tai samaa ainetta ole- vaan toiseen kappaleeseen ennen varsinaisen työsken- telyn aloittamista, jotta voisit määrittää juuri näihin oloihin sopivan kiinnitysmomentin. Vääntiöterän ja poranterän kiinnittäminen ja irrottaminen (Kuvat 7 ja 8) Tärkeää: Varmista aina ennen terän kiinnittämistä ja irrottamista, että kone on sammutettu ja akku irrotettu. Avaa istukan leuat kääntämällä kaulusta vastapäivään. Työnnä terä istukkaan niin syvälle kuin se menee. Kiristä istukka kääntämällä kaulusta myötäpäivään. Terä irrote- taan kääntämällä kaulusta vastapäivään. Kun et käytä vääntiöterää, säilytä sitä teränpitimissä. Niissä voidaan säilyttää 45 mm pituisia teriä. Sivukahva (lisäkädensija) (Kuva 9) Käytä aina sivukahvaa varmistaaksesi työskentelyn tur- vallisuuden. Kiinnitä sivukahva siten, että kahvan ham- paat tulevat koneen akselissa olevien ulkonemien väleihin. Kiristä sitten kahva kääntämällä myötäpäivään haluamassasi asennossa. Sitä voidaan kääntää 360° ja kiristää mihin tahansa asentoon. Säädettävä syvyystanko (Kuva10) Säädettävää syvyystankoa käytetään useiden samansy- vyisten reikien poraamiseen. Löysennä kiristysruuvi, aseta haluamaasi asentoon ja kiristä sitten kiristysruuvi. Ruuvien kiinnittäminen (Kuva 11) Käännä ensin toimintomuodon valintarengasta siten, että koneen rungossa oleva nuoli osoittaa U-merkkiä. Valitse työllesi sopiva kiinnitysmomentti säätämällä sää- törengasta. Toimi sitten seuraavasti. Aseta vääntiöterän kärki ruuvin kantaan ja paina konetta. Käynnistä kone varovasti ja lisää nopeutta vähitellen. Vapauta liipaisin heti, kun kytkinjarru alkaa toimia. HUOMAA:

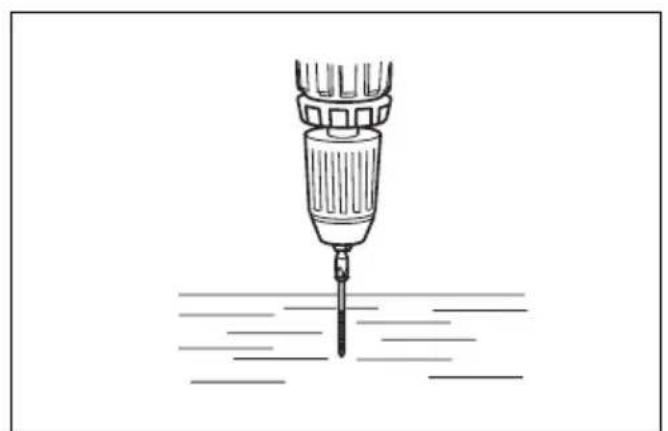

• Varmista, että vääntiöterä osuu suoraan ruuvin kan- taan. Muutoin ruuvi ja/tai terä saattaa vahingoittua.

• Kun kiinnität puuruuveja, poraa ohjausreikiä helpot- taaksesi kiinnittämistä ja estääksesi työkappaleen hal- keamisen. Katso alla olevaa taulukkoa.

• Jos konetta käytetään jatkuvasti, kunnes akku on tyh- jentynyt, anna koneen levätä 15 minuutin ajan, ennen kuin jatkat työskentelyä uudella akulla. Poraaminen Käännä ensin toimintomuodon valintarengasta siten, että koneen rungossa oleva nuoli osoittaa M -merkkiä. Sää- törengas voidaan kohdistaa mihin tahansa kiinnitysmo- menttiin tämän toiminnon ajaksi. Toimi sitten seuraavasti.

• Poraaminen puuhun Kun poraat puuhun, saat parhaan tuloksen käyttämällä ohjausruuvilla varustettuja puuporia. Ohjausruuvi vetää terän työkappaleeseen, mikä helpottaa poraamista.

• Poraaminen metalliin Iske porattavaan kohtaan syvennys pistepuikolla ja vasaralla estääksesi terää liukumasta, kun reiän poraa- minen alkaa. Aseta terän kärki syvennykseen ja aloita poraaminen. Käytä lastuamisnestettä, kun poraat metalliin. Poikke- uksen muodostavat rauta ja messinki. Niihin porataan kuivina. VARO:

• Koneen liiallinen painaminen ei nopeuta poraamista. Itse asiassa tämä vain vahingoittaa terän kärkeä, hei- kentää koneen toimintaa ja lyhentää koneen käyttö- ikää.

• Läpiporautumisen hetkellä koneeseen/terään kohdis- tuu suuri voima. Pitele konetta tiukasti ja ole varovai- nen, kun terä alkaa työntyä esiin työkappaleen toiselta puolelta.

• Kiinni juuttunut terä voidaan irrottaa yksinkertaisesti asettamalla pyörimissuunta päinvastaiseksi, jolloin terä työntyy ulos. Kone saattaa kuitenkin työntyä taakse- päin äkillisesti, ellet pidä siitä lujasti kiinni.

• Kiinnitä pienet työkappaleet aina ruuvipuristimeen tai vastaavaan pitimeen.

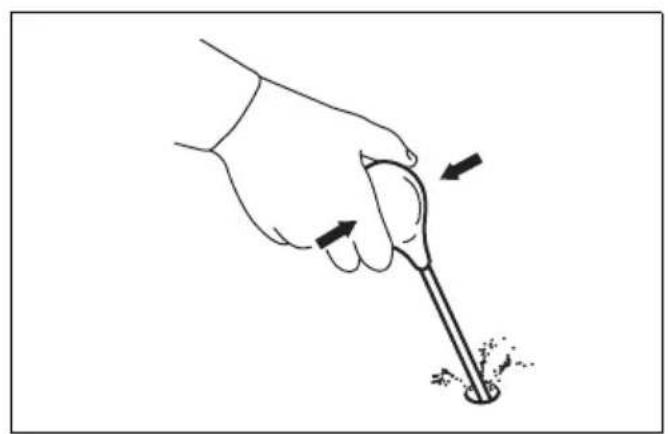

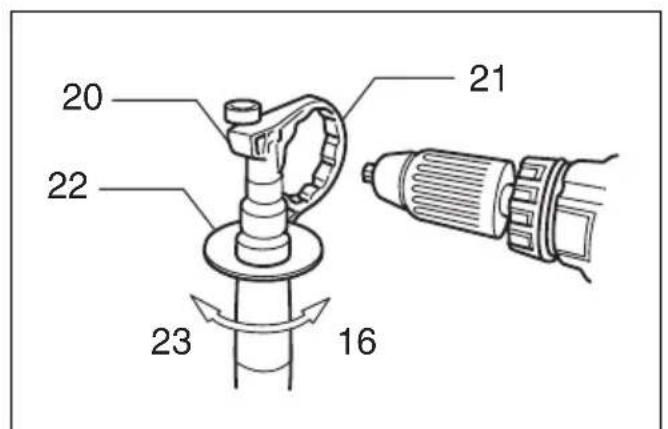

• Jos konetta käytetään jatkuvasti, kunnes akku on tyh- jentynyt, anna koneen levätä 15 minuutin ajan, ennen kuin jatkat työskentelyä uudella akulla. Vasaraporaaminen Käännä ensin toimintomuodon valintarengasta siten, että koneen rungossa oleva nuoli osoittaa X-merkkiä. Sää- törengas voidaan kohdistaa mihin tahansa kiinnitysmo- menttiin tämän toiminnon ajaksi. Aseta terä haluamaasi porauskohtaan ja paina sitten lii- paisinta. Älä pakota konetta. Parhaaseen tulokseen päästään kevyellä painamisella. Pidä kone paikallaan ja estä sitä luiskahtamasta reiästä. Älä paina voimakkaam- min, jos reikä tukkeutuu lastuista tai roskista. Anna koneen sen sijaan käydä tyhjäkäynnillä ja vedä terä osit- tain ulos reiästä. Kun toistat tämän muutamia kertoja, reikä puhdistuu ja voit jatkaa poraamista normaaliin tapaan. VARO: Läpiporautumisen hetkellä, reiän tukkeutuessa lastuista tai roskista tai osuttaessa betonin sisällä oleviin tukirau- toihin koneeseen/terään kohdistuu suuri vääntövoima. Käytä aina sivukahvaa (lisäkädensijaa) ja pitele konetta käytön aikana tiukasti sekä sivukahvasta että kytkimen kädensijasta. Jos et toimi näin, saatat menettää koneen hallinnan, mikä voi johtaa vakavaan loukkaantumiseen. Puhallin (Kuva 12) Käytä puhallinta reiän puhdistamiseen. Puuruuvin nimellishal- kaisija (mm) Koereiän suositeltava koko (mm) 3,1 2,0–2,2 3,5 2,2–2,5 3,8 2,5–2,8 4,5 2,9–3,2 4,8 3,1–3,4 5,1 3,3–3,6 5,5 3,6–3,9 5,8 4,0–4,2 6,1 4,2–4,447 Pohjalevyn kiinnittäminen (Kuva13) Malli 8413D Kiinnitä aina pohjalevy käyttäessäsi akkua 1200, 1202 tai 1202A. Kiinnitä pohjalevy koneeseen varusteisiin kuulu- valla ruuvilla. HUOLTO VARO: Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu. Hiilien vaihto (Kuva14 ja 15) Hiilet on vaihdettava kun ne ovat kuluneet kulumisrajaan. Hiilet on vaihdettava aina parittain. Laitteen käyttövarmuuden ja turvallisuuden vuoksi korja- ukset ja muut huolto- ja säätötyöt saa suorittaa ainoas- taan Makitan hyväksymä huoltopiste.48

VARO: Tässä käyttöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen käyttäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille sopivalla tavalla. GR ΕΞΑΡΤΗΜΑΤΑ

• Käytä terää numero 1, kun kiinnität koneruuveja M3 tai 2,1 mm – 2,7 mm puuruuveja.

• Käytä terää numero 2, kun kiinnität koneruuveja M4 – M5 tai 3,1 mm – 4,8 mm puuruuveja.

• Käytä terää numero 3, kun kiinnität koneruuveja M6 – M8 tai 5,1 mm – 6,4 mm puuruuveja. Παρατήρηση:

• Volframikarbidi-kärkinen terä

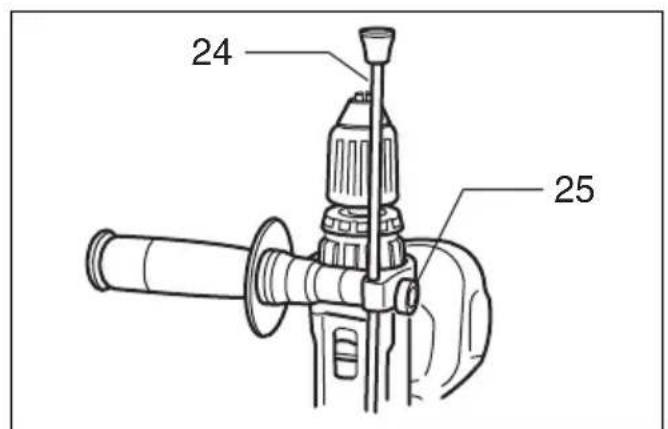

• “M” tarkoittaa suurinta mahdollista poraussyvyyttä.

• Vaahtokiillotuslevy 125

• Muovinen kantolaatikko

Melutaso ja tärinä Tyypillinen A-painotettu äänenpainetaso on 83 dB (A). Melutaso työpaikalla saattaa ylittää 85 dB (A). – Käytä kuulosuojaimia. – Tyypillinen kiihtyvyyden painotettu tehollisarvo on 8 m/s
