BRUKSANVISNING 8433D MAKITA

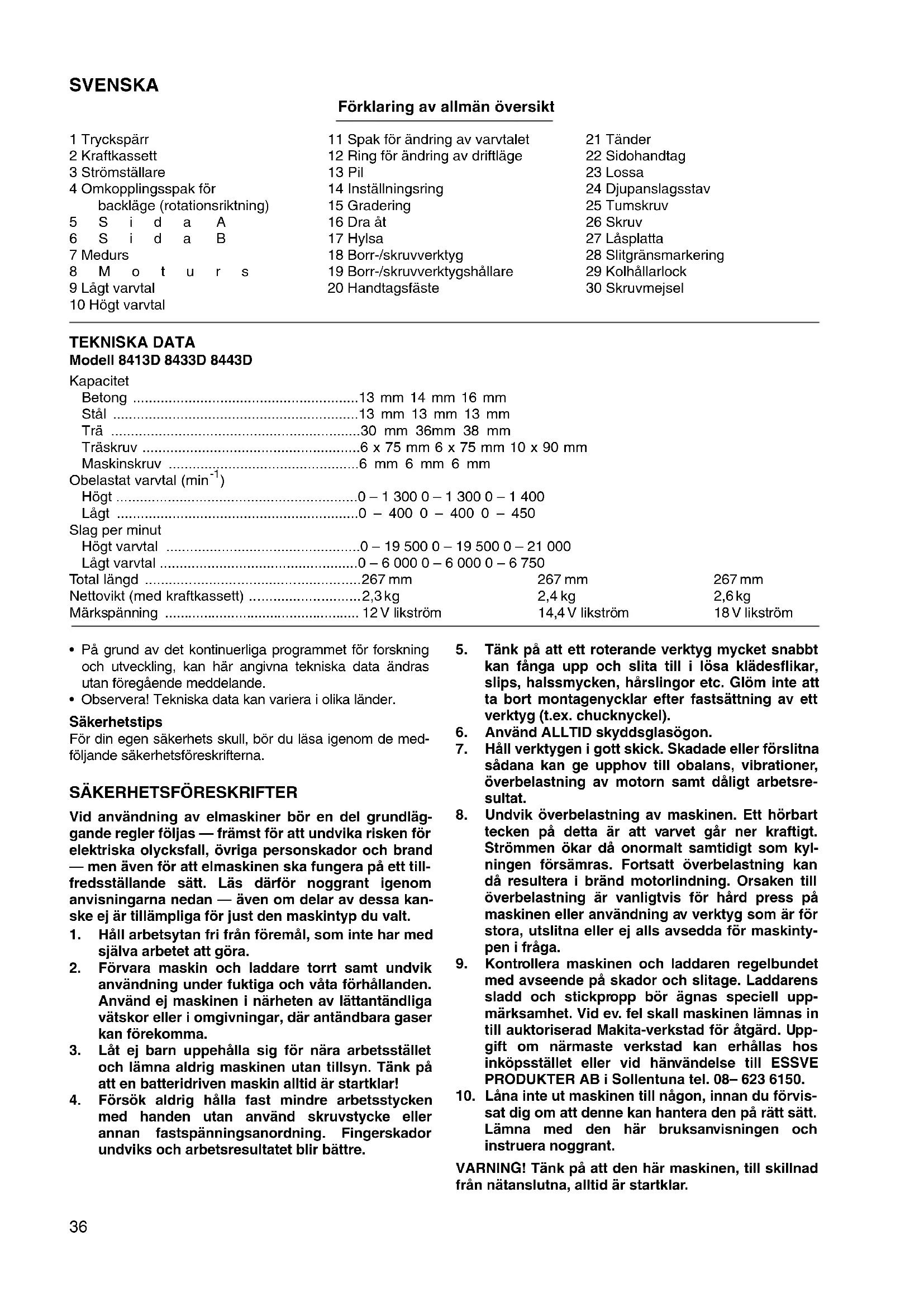

	Förklaring av allmän översikt
1 Tryckspärr	11 Spak Förändring av varvtalet	21 Tänder
2 Kraftkassett	12 Ring Förändring av driftläge	22 Sidohandtag
3 Strömställare	13 Pil	23 Lossa
4 Omkopplingssspak für backläge (rotationsriktning)	14 Installningsring	24 Djupanslagsstav
	15 Gradersing	25 Tumskruv
5 S i d a A	16 Dra Åt	26 Skruv
6 S i d a B	17 Hylsa	27 Låsplatta
7 Medurs	18 Borr-/skruvverktyg	28 Slitgränsmarkering
8 M o t u r s	19 Borr-/skruvverktygshällare	29 Kolhällarlock
9 Lågt varvthal	20 Handtagsfaste	30 Skruvmejsel
10 Högt varvthal
TEKNISKA DATA Model 8413D 8433D 8443D
Kapacitet
Betong	13 mm 14 mm 16 mm
Stål	13 mm 13 mm 13 mm
Trä	30 mm 36mm 38 mm
Träskruv	6 x 75 mm 6 x 75 mm 10 x 90 mm
Maskinskruv	6 mm 6 mm 6 mm
Obelastat varvthal (min-1)
Högnt	0 - 1 300 0 - 1 300 0 - 1 400
Lågt	0 - 400 0 - 400 0 - 450
Slag per minut
Högnt varvthal	0 - 19 500 0 - 19 500 0 - 21 000
Lågt varvthal	0 - 6 000 0 - 6 000 0 - 6 750
Total langd	267 mm	267 mm
Nettovikt (med kraftkassett)	2,3 kg	2,4 kg
Märkspanning	12 V likström	14,4 V likström

• På grund av det kontinueregiga programmet for forskning och utveckling, kan har angivna tekniiska data andras utan foregående meddelande.
• Observera! Tekniska data kan variera i olikaalander.

Sakerhetstips

För din egen sakerhets skull, bör du lasaigenom de medfoljande sakerhetsforeskriftema.

SAKERHETSFORESKRIFTER

Vid använding av elmaskiner bör en del grundlägande regler böjas — främst für att undvika risiken für elektriska olycksfall, övriga personskador och brand — men även für att elmaskinen ska fungera på ett tillfredsställande satt. Läs)därfor noggrant igenom anvisingarna nedan — även om delar av dessa kanske ej ar tillämpliga for just den maskintyp du valt.

1. Hall arbetsytan fri fran foremål, som inte har med själva arbetet att gora.
2. Förvara maskin och laddare tortt samt undvik användning under fuktiga och vata forhällanden. Använd ej maskinen i narheten av lättantändiga vātskor eller i omgivningar, där antändbara gaser kan forekomma.
3. Lat ej barn uppehalla sig for nara arbetsstallet och lamna aldrig maskinen utan tillsyn. Tank pa att en batteridriven maskin alltid ar startclar!

4. Forsok aldrig halla fast minre arbetsstycken med handen utan anvand skruvstycke erer annan fastspanningsanordning. Fingerskador undviks och arbetsresultatet blir bättre.

5. Tänk på att att roterande verktyg mycket snabbt kan fanga upp och slita till i sösa klädesflikar, slips, halssmycken, hårslingor etc. Glöm inte att ta bort montagenycklar after fastsättning av att verktyg (t.ex. chucknyckel).

6. Använd ALLTID skyddsglasögon.
7. Hall verktygen i gott skick. Skadade aller forslitna sadana kan ge upphov till obalans, vibrationer, overbelastning av motorn somt daltigt arbetsresultat.
8. Undvik überbelastning av maskinen. Ett hörbart tecken på detta ar att varvet gär ner kraftigt. Strömmen ökar på onormalt samtidigt som kylningen försämras. Fortsatt überbelastning kan på resultera i brand motorlinding. Orsaken till überbelastning ar vanligtvis forHard press på maskinen eller användning av verktyg som ar for stora, utslitna eller ej alls avsedda for maskintypen i fraga.
9. Kontrollera maskinen och laddaren regelbundet med avseeende på skador och slitage. Laddarens sladd och stickpropp bör Ågnas speciell uppmärksamhet. Vid ev. fel skall maskinen lämnas in till auktoriserad Makita-verkstad for Åtgård. Uppgift om närmaste verkstad kan erhällas hos inköpsstället eller vid hänvändelse till ESSVE PRODUKTER AB i Sollentuna tel. [phone].
10. Lána inte ut maskinen till nàgon, innan du Förvis-sat dig om att这部分 kan hantera den på rätt satt. Lämna med den har bruksanvisningen och instruera noggrant.

WARNING! Tänk på att den här maskinen, till skillnad från natanslutna, alltid är startclar.

VIKTIGA SÄKERHETSINSTRUKTIONER FÖRLADDARE OCH KRAFTKASSETT

1. SPARA DESSA INSTRUKTIONER — Denna instruktionsbok innehälter viktiga sakerhets- och användarinstruktioner für batteriets laddare.
2. Innan du anvander laddaren, las alla instruktioner och varnings etiketter pa (1) laddaren, (2) kraftkassett / batteri, och (3)produkten som batteriet anvands for.
3. VARNING - For att reducera risken for skada, ladda endast MAKITA's kraftkassetter ienna laddare. Andra typer av batterier kan explodera och orsaka skada på person och egendom.
4. Utsatt inte laddaren for regn aller sno.
5. Använding av tilbehör som ej är rekommende- rade eller sälda av laddarens tillverkare, kan resultedera i risik for eldsváda, elektrisk stöt, ell peranskada.
6. För att undvika risk För skada på stickpropp eller sladd, fatta tag om stickproppen istället for att dra i sladden vid bortkoppling frän eluttaget.
7. Se till att natsladden placeras sa att den ej blir trampad pa, snubblas over, eller pa annat satt utsats for skada ell onodig belastning.
8. Använd aldrig laddaren med skadad stickpropp erller sladd, utan byt dem omgaende.
9. Använd ej laddaren om den har utsatts forett kraftigt slag, blivit tappad, eller pa annat satt blivit skadad,utan ta den till en auktoriserad serviceverkstad for kontroll och reparation.
10. Ta ej isär laddaren eller kraftkassetten,utan ta den till en auktoriserad serviceverkstad nar service aller reparation behövs. Felaktig reparation aller montering kan orsaka i elektrisk stöt uller eldsvåda.
11. För att reducera risken for elektrisk stöt, koppla bort laddaren fran eluttaget innan du utfor nagot unterhäll eller rengöring. Laddarens egna bryt-funktionerkommen ej att reduceraenna risk.
12. Batteriladdaren ar inte avsedd for att anvandas av smabarn och personer som lider av alderdomssvaghet utan tillsyn.
13. Småbarn bör ha sādan tillsyn att de inte leker med batteriladdaren.

SÄRSKILDA ANVISNINGAR FÖR LADDARE OCH KRAFTKASSETT

1. Ladda inte kraftkassetten vid en omgivningstemperatur under 10^ aller over 40^ .
2. Laddaren fär ej anslutas till att besinmotordrivet elverk eller spänningsomvandlare — även om dessa anges lamna 230 V växelström. Vid ogynnsamma forhällanden kan bade kraftkassett och laddare Förstöras p.g.a. att laddningen ej bryts.
3. Ventilationsöppningarna i laddarens hölje fär ej blockeras. Observera att även bottenstychet har öppningar.

4. Satt alltid på det medfoljande kontaktskyddet nar kraftkasseten forvaras lost.

5. Kortslut ej kraftkassetten:

(1) Rör ej kontaktblecken med nagot ledande material.
(2) Forvara ej kraftkassetten i en verktygslada tillsammans med metallforemål som spikar, skruvar, mynt, etc.
(3) Utsatt ej kraftkasseten for vatten aller regn. Vid en eventuell kortslutning kan mycket hoga strömmar upptrada och forstora kraftkasseten och i varsta fall även fororsaka brand.

1. Förvara ej maskinen eller kraftkassetten i ett utrémme)där temperaturen ar,ller kan bli uppe-mot 50^
2. Forsök aldrig att forbränna kraftkassetten, även om den ar kraftigt skadad eller helt forbrukad. Kraftkassetten kan exploder a i eld.
3. Var forsiktig och utsatt ej kraftkassetten for fall, slag eller stotar.
4. Ladda ej krafkassetten i en lada aller slutet utrymme av nagot slag. Laddaren skull placeras i ett vãl ventilerat utrymme under laddningen.
5. Kraftkassetten kan lagras i aratal atan att forstoras. Beroende pa lagringstidens langdkommen en uppladdad kraftkassett att forlora mer aller mindre av energimangden pa ground av sjalvurladdning. Detta ar dock helt normalt och full kapacitet aterfas after "cykling" vilket ar likes med 3 - 4 opp- och urladdninger. Helt nya kraftkassetter bor ocksa laddas upp och ur ("cyklas") nagra ganger for att uppn' full kapacitet. Skall en kraftkassett langtidslagras bor den vara urladdad.
6. Basta prestanda hos kraftkasseten erhält nar den normalt används tills den ar helt urladdad och därefter laddas upp fullt igen. Undvik upprepade extrem korta ur- och uppladdningar. Om det skulle visa sig att användningstiden blir allt kortare after laddningarna kan dock ursprunglig kapacitet mestadels Återställas med nagra fullstandiga ur- och uppladdningar. Urladdning sker enklast genom att sparra maskinen i tillslaget lage och lata motorn gå tills den stannar. laktag dock största forsiktighet videnna operation och hall maskinen öatkomlig for obehöriga. Ovanstäende gäller givetvis ej om kraftkasseten ar utsliten och forbrukad.

VIKTIGT FÖR VÄR MILJÖ!

Battericellerna i kraftkasseten innehaller som aktiv component den miljofarliga tungmetallen kadmium och skall enligt lag omhandertas for atervinning, nar de ar forbrukade. Lamna in kraftkasseten till inkopsstället ell till vilken annan butik som helst med forsälning av uppladdningsbara batterier erler apparater. I landets communer finns dessutom atervinnings- ell miljostationer som bland annat tar emot Nickel-kadmium batterier.

TILLAGGSANVISNINGAR FÖR MASKINEN

1. VARNING! Tänk på att den här maskinen, till skillnad från en nitansluten, alltid är startclar.

2. Se alltid till att sta stadigt nar du brukar maskinen, damit att ingen befinner sig nedanfor vid arbeten oven markplan.

3. Håll alltid maskinen iett stadigt grepp.

4. Häll händerna borta frän dom roterande delarna.
5. Iakttag forsiktigkeit vid borrning i vaggar, golv ell er dar elektriska ledninger kan misstänkas vara forlagda, OCH VIDROR EJ MASKINENS METALLDELAR. Hall händerna endast om de isolerade ytorna for att undvika elektrisk stot om du skulle raka borra i en elledning.
6. Lämna aldrig maskinen pascalen med motorn igang. Använd maskinen endast dā den hälls i handerna.
7. Vidrōr ej borren eller arbetsstytcket direkt after användning, dom kan vara mycket heta och orsaka brännskada.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering och demontering av kraftkassetten (Fig. 1)

• Stäng alltid av maskinen innan kraftkassetten monteras aller demonteras.
• Ta bort kraftkassetten genom att dra av den fran maskinen samtidigt som du trycker pa knapparna pa bada sidorna av kassetten.
• Satt pa kraftkasseten genom att passa in tungan pa kraftkasseten mot skaran i maskinhuset och skjuta den i lage. Skjut alltid in kraftkasseten anda in tills den lases i lage med ett litet klicklud. Om kraftkasseten inte lases i lage kan den av misstag falla ur sitt lage och darmed orsaka skador pa dig sjalv erer personer i nar-heten.
• Tvinga inte kraftkassetten i läge vid montering. Om kassetten inte lätt glider i läge utförs inte monteringen korrekt.

Strömställarens Funktion (Fig. 2)

FÖRSIKTIGHET:

Kontrollera alltid att stromställaren fungerar normalt och atergår till det avständga laget ("OFF"-laget) nar den släpps innan kraftkasseten sätts i maskinen.

Tryck på strömstellaren for att starta maskinen. Varvtalet ökar med ett ökat tryck på strömstellaren. Slapp strömstellaren for att stanna.

• Kontrollera alltid rotationsriktningen före användning.
• Använd rotationsomkopplaren Först after att maskinen har stannat welt. Åndring av rotationsriktningen innan maskinen har stannat kan orsaka skador på maskinen.
• Ställ alltid rotationsomkopplaren i det neutrala laget nar maskinen inte används.

Denna maskin ar utrustad med en rotationsomkopplare for att andra rotationsriktningen. Tryck in rotaionsomkopplaren fran sida A for medurs roation, och fran sida B for moturs rotation. Nar rotationsomkopplaren star i neutralt lage kan stromstallaren inte tryckas in.

Ändring av varvital (Fig. 4)

Stang forst av maskinen och andra sedan varvtalet (maskinhastigheten) genom att skjuta varvtalsomkopplaren till laget "I" for högt varvtiler till laget "I" for lagt varvtil. Se noga till att varvtalsomkopplaren ar i ratt lage fore drift. Anvand ratt maskinhastighet for ditt arbete.

FORSIKTIGHT:

• Skjut alltid varvvalsomkopplaren fultt till ratt lage. Om maskinen anvands med varvvalsomkopplaren i ett lage mellan sida "I" och sida "II" kan maskinen skadas.
• Skjut inte på varvvalsomkopplaren medan maskinen är igang. Maskinen kan skadas.

Att valja driftlage (Fig. 5)

På den har maskinen finns det en ring forändring av driftlåget. Valj det av de tre lagena, som ar böst lampat for de behov ditt arbete kraver, genom att vrida pa den har ringen. Vrid ringen sa att pilen pa maskinhuset pekar mot -markeringen pa ringen for drift med endast rotation. Vrid ringen sa att pilen pekar mot -markeringen pa ringen for drift med rotation och slag. Vrid ringen sa att pilen pekar mot

Stall alltid in ringen sa att den korrekt star mot den onskade lagesmarkeringen. Maskinen kan skadas om du anvander den med ringen i ett lage mitt emellan tva lagesmarkeringar.

Justering av atdragningsmoment (Fig. 6)

Atdragningsmomentet kan stallas in i 16 steg, genom att vrida pa installningsringen sa att dess graderingar ar installda mot pilen pa maskinhuset. Atdragningsmomentet ar lagst nar siffran 1 ar installd mot pilen, och maximt nar siffran 16 ar installd mot pilen.

Skruva i en provskruv i arbetsmaterialet, aller i en separat bit av samma material, for att bestämma vilket atdragningsmoment som kravs forett visst arbete.

Montering och demontering av skruvverktyg och borrverktyg (Fig. 7 och 8)

Viktigt!

Se alltid till att maskinen ar avstangd och kraftkasseten avtagen innan ett verktyg monteras aller demonteras.

Vrid hylsan moturs for att öppna chucken. För in verktyget i chucken sö langt det gär. Vrid hylsan medurs for att dra át chucken. Vrid hylsan moturs for att ta ur verktyget.

Lat skruvverktyget sitta i verktygshallaren när det inte används. Verktyg som ar upp till 45 mm lungsa kan forvaras där.

Använd alltid sidohandtaget für att fösakra dig om en saker användning. Montera sidohandtaget sa att tänderna i handtaget passar in mellan utskjuttingarna pa maskincylindern i framändan. Dra sedan at handtaget genom att vrida det medurs, i det önskade laget. Det kan vridas runt 360^ for att kunna fästas i onskat lage.

Inställningsbart djupanslag (Fig. 10)

Det installningsbara djupanslaget kan anvandas for att borra hal med sama djup. Lossa tumskruven, stall in onskat lage och dra sedan at tumskruven.

Skruvdrift (Fig. 11)

Vrid Först ringen fürändring av driftläget, sä att pilen pa maskinhuset pekar mot -markeringen. Justera inställingsringen for att stalla in det atdragningsmoment som passar for ditt arbete.

Fortsatt sedan enligt foljande.

Placera skruvverktygets spets i skruvhuvudet, och anlagg tryck mot maskinen. Starta maskinen langsamt och öka sedan varvtalet gradvis. Slapp stromstellaren sänrt frikopplingen slar till.

OBSERVERA!

• Se till att skruvverktyget sitter i rakti skruhvuvudet. I annat fall kan skruven och/eller verktyget skadas.
• Forborra ledhal vid iskruvning av traskruvar, for att underlatta skruvarbetet och forhindra att arbetsstycket spricker. Se tabellen nedan.

Träskruvens nominella diameter (mm)	Rekommenderad stor-lek på ledhålet (mm)
3.1 2.0-2.2
3.5 2.2-2.5
3.8 2.5-2.8
4.5 2.9-3.2
4.8 3.1-3.4
5.1 3.3-3.6
5.5 3.6-3.9
5.8 4.0-4.2
6.1 4.2-4.4

• Om maskinen har anvånts kontinuerverigt tills kraftkasseten har laddats ur bör maskinen tillatas vila i 15 minutes innan arbetet fortsätts med en ny kraftkassett.

Borning

Vrid Först ringen fürändring av driftlåget, sä att pilen pa maskinhuset pekar mot Markeringen. Installings-ringen kan vara inställd på vilket atdragningsmoment som helst vid bornningsdrift. Fortsätt sedan enligt fåljande.
Borrning i tra

Vid borning i tra erhälles bäst resultat om traborr med ledskruv används. Ledskruven forenklar borningen genom att dra borret in i arbetsstychet.

Borning i metall

Gör en försänkning med hjälp av en kornare och en hammare där hålet skara var for att forhindra att borret slinter nar borringen pabörjas. Placera spetsen pa borret i försänkningen och börja borra.

Använd borrolja vid borrning i metall. Undantagen ar järn och mässing som sca borras torra.

FÖRSIKTIGHET:

• Ett overdrivet tryck mot maskinen paskyndar inte borningen. I själva verket leder det overdrivna trycket endast till att borrets spets forstörs, maskinens Funktion fösamras och dess arbetslv fökortas.

• Vid halgenombrytningen utsättsmaskinen/borret für en oerhördf Kraft. Hall i maskinen stadigt och var uppmärksam nar borret börjar brytaigenom arbetsstycket.

• Ett fastborrat borr kan lossas helt enkelt genom att satta rotationsomkopplaren i motsatt rotationsriktning for att backa ut borret. Maskinen kan dock backa ut haf-tigt om du inte haller i den stadigt.

• Fäst alltid små arbetsstycken i ett skruvstad eller liknande fasthällande anordning.
• Om maskinen har anvånts kontinuerverigt tills kraftkasseten har laddats ur bör maskinen tillåtas vila i 15 minutes innan arbetet fortssätts med en ny kraftkassett.

Slagborrningsdrift

Vrid Först ringen fürändring av driftläget, sä att pilen pa maskinhuset pekar mot -markeringen. Installnings-ringen kan vara installd pa vilket atdragningsmoment som helst vid slagborrningsdrift. Placera borret pa den plats dar halet skara vara, och tryck sedan pa stromstallaren. Tvinga inte maskinen. Ett latt tryck ger bast resultat. Häll maskinen i dess lage, och undvik att lata den glida bort fran halet. Tryck inte hardare mot maskinen nar halet börjar tappasigen med span. Lat istället maskinen gutan belastning, och dra sedan gradvis ut borret ur halet. Genom att upprepa den har proceduren flera gänger renssas halet ur, och du kan sedan fortssatta att borra normalt.

FÖRSIKTIGHET!

Maskinen och borret utsats for en oerhört kraftig och plotslig vridande kraft nar borret gär igenom hälet, nar hälet tappsigen av span och om du slar emot armeringsjärn imurade i betongen. Använd alltid sidohandtaget (extrahandtaget), och hall maskinen iett stadigt grepp i bade sidohandtaget och strömstellarhandtaget under arbetet. I annat fall kan du frolora kontrollen over maskinen, och det kan även leda till allvarliga skador.

Blåsboll (Fig.12)

Använd bläsbollen für att rensa ur halet.

Montering av Iasplattan (Fig. 13)

For 8413D

Montera alltid laspattan vid användning av kraftkassetterna 1200, 1202 aller 1202A. Montera laspattan pa maskinen med den medfoljande skruven.

UNDERHÄLL

FORSIKTIGHT:

Tillse alltid att maskinen ar frankopplad och att batteriet tagits ur maskinen innan Du utfor arbete påenna.

Utbyte av kolborstar (Fig. 14 och 15)

Byt ut kolborstarna när de slitits ner till slitagegransmarkeringen. Byt alltid ut bada kolborstarna samtidigt.

For att bibehalla produktens sakerhet och tillforlitliget, bor alltid reparationer, underhalssservice och justeringar utforas av auktoriserad Makita serviceverkstad.

NORSK
TEKNISKE DATA

För delve arbeitet utføres, bör det foretas en proveidrivng pa samme type materiale for a finne korrekt tiltrekningsmoment.

Dessa tillbehör eller tillsatser rekommenderas endast for användning tillsammans med din Makita maskin som specifieras i denna bruksanvising. Användning av andra tillbehör eller tillsatser kan medfora risk for personskador. Tillbehören och tillsatserna fär endast anvandas på lampligt och)där for avsett satt.

N TILBEHØR

NB!

• Använd/mejsel nr. 1 vid atdragning av maskinskruvar M3, aller traskruvar 2,1 mm -2,7 mm.
• Använd mejsel nr. 2 vid Åtdragning av maskinskruvar M4 - M5, eller traskruvar 3,1 mm - 4,8 mm.
  Anvand mejsel nr. 3 vid atdragning av maskinskruvar M6 - M8, ellr traskruvar 5,1 mm - 6,4 mm.

Merknad:

Buller och vibration

Den typiska-A-vagda ljudtrycksnivan ar 83 dB (A).

Bullerniván under págáende arbete kan överstiga 85 dB (A).

Använd hörskyydd

Det typiskt vägda effektivvärdet for acceleration ar 8 m/s^2 .

NORSK

Stoy og vibrasjon

i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÄERING

Undertegnede, Masahiro Yamaguchi, med fullmakt fra Makita Manufacturing Europe Ltd., Road 7, Hortonwood Industrial Estate, Telford, Shropshire TF1 4GP, United

Kingdom bekrefter herved at detteprodukter

i enlighet med EG-direktiven 73/23/EEC och 89/336/EEC.

NORSK

EUs SAMSVARS-ERKLÄERING

Undertegnede, Yasuhiko Kanzaki, med fullmakt fra Kao Lung Tamura Electronics Co., Ltd. No. 4 Industry 1st Street, Ping Tung Industry District Chiao Nan Li, Ping Tung City, Taiwan bekrefter herved at dette batterilader (Serienr.:serieproduksjon)

fabrikert av Kao Lung Tamura Electronics Co., Ltd., Taiwan, er i overensstemmelse med folgende standarder eller standardiserte dokumenter:
