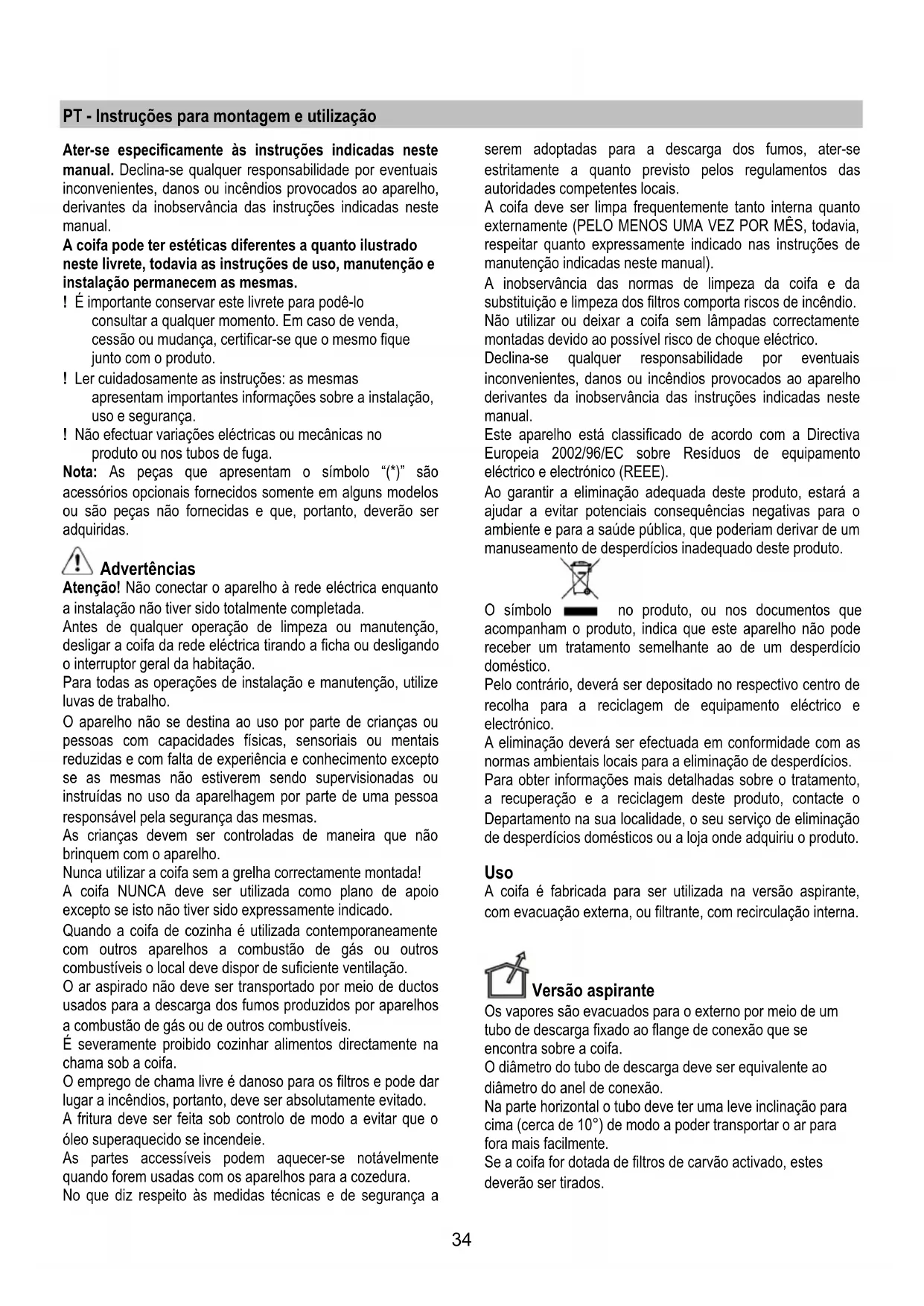

PT Instruções para montagem e utilização

descrito aqui arriba.

montadas en su sede.34

PT - Instruções para montagem e utilização

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

A coifa pode ter estéticas diferentes a quanto ilustrado

neste livrete, todavia as instruções de uso, manutenção e

instalação permanecem as mesmas.

! É importante conservar este livrete para podê-lo

consultar a qualquer momento. Em caso de venda,

cessão ou mudança, certificar-se que o mesmo fique

junto com o produto.

! Ler cuidadosamente as instruções: as mesmas

apresentam importantes informações sobre a instalação,

! Não efectuar variações eléctricas ou mecânicas no

produto ou nos tubos de fuga.

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

Para todas as operações de instalação e manutenção, utilize

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes accessíveis podem aquecer-se notávelmente

quando forem usadas com os aparelhos para a cozedura.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Não utilizar ou deixar a coifa sem lâmpadas correctamente

montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

Os vapores são evacuados para o externo por meio de um

tubo de descarga fixado ao flange de conexão que se

encontra sobre a coifa.

O diâmetro do tubo de descarga deve ser equivalente ao

diâmetro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para

cima (cerca de 10°) de modo a poder transportar o ar para

fora mais facilmente.

Se a coifa for dotada de filtros de carvão activado, estes

deverão ser tirados.35

Conectar a coifa a tubos e orifícios de descarga de parede

com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com

diâmetro inferior determinará uma diminuição da performance

de aspiração e um drástico aumento do ruído.

Declina-se qualquer responsabilidade a este respeito.

! Utilizar uma conduta com o comprimento mínimo

! Utilizar uma conduta com o menor número possível de

curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da secção do tubo (diâmetro).

! Usar uma conduta com o interior mais liso possível.

! O material da conduta deve ser aprovado em

conformidade com a lei.

Deve ser utilizado um filtro de carvão activado, disponível

junto ao seu revendedor. O ar aspirado será desengordurado

e desodorizado antes de ser reintroduzido no ambiente

através da grelha superior.

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 50cm no caso de fogões

eléctricos e 65cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente.

O exaustor está equipado com um cabo de alimentação

especial; no caso do cabo ficar danificado, efectuar um

pedido ao serviço de assistência técnica.

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

Premindo o botão “2” o motor passa para a velocidade 1.

Ao pressionar o botão durante o funcionamento o

exaustor passa ao estado OFF.

3. Decremento velocidade

Ao pressionar o botão “3” obtém-se o decremento da

velocidade, da velocidade 4 (intensiva) à velocidade 1.

4. Aumento velocidade

Ao pressionar o botão “4” com o exaustor em estado de

OFF, o exaustor passa para a velocidade 1.

Ao pressionar o botão durante o funcionamento se

obtém o aumento da velocidade, da velocidade 1 para a

velocidade 4 (intensiva)

A velocidade intensa é temporizada. A temporização

padrão é de 5', no final da qual o exaustor posiciona-se

Para desactivar a função antes do tempo terminar

pressione o botão "3", o exaustor posicina-se na

velocidade 3, ao pressionar o botão 2 o exaustor desliga-

A cada velocidade corresponde um sinal no visor:

OFF: Nenhuma sinalização

Velocidade 4 4 a pisca0072

Sinalização do filtro das gorduras

A sinalização do filtro das gorduras efectua-se após 40 horas

de utilização e é indicado pelo visor com o número 1 a piscar.

Quando aparece esta sinalização o filtro das gorduras

instalado necessita de ser lavado.

A sinalização pode-se ver com o exaustor no estado ON Para eliminar a sinalização do filtro gorduras, prima o botão

“2” por mais de 3 ‘’, até que a sinalização se desligue

A eliminação da sinalização é possível com o exaustor no

estado ON Sinalização do filtro a carvão (só para versão filtrante)

A sinalização do filtro a carvão efectua-se após 160 horas de

utilização e é indicado pelo visor com o número 2 a piscar.

Quando aparece esta sinalização o filtro das gorduras

instalado deve ser substituído.

A sinalização pode-se ver com o exaustor no estado ON36

Para eliminar a sinalização do filtro gorduras, prima o botão

“2” por mais de 3 ‘’, até que a sinalização se desligue

A eliminação da sinalização é possível com o exaustor no

estado ON No caso de sinalização contemporanea de ambos os filtros,

no visor piscam os números 1 e 2 alternativamente.

Para reiniciar deve-se efectuar 2 vezes o processo acima

A primeira vez reinicia a sinalização do filtro de gorduras, a

segunda reinicia a sinalização do fltro carvões.

Na modalidade padrão a sinalização filtro carvões não está

Caso se utilize o exaustor na versão filtrante é necessário

habilitar a sinalização do filtro carvões.

Activação da sinalização do filtro carvões:

Posicione o exaustor em OFF e mantenha pressionado

contemporaneamente os botões "2" e "3" por 3''.

Os números 1 e 2 piscam alternativamente por 2''

Desactivação da sinalização do filtro carvões:

Posicione o exaustor em OFF e mantenha pressionado

contemporaneamente os botões "2" e "3" por 3''.

O número 1 piscará por 2’’

O exaustor está equipado com um sensor de temperatura que

activa o motor na velocidade 3 no caso em que a temperatura

na zona visor seja demasiado elevada.

A condição de alarme è indicada pelo visor com a letra T a

Esta condição permanece até que a temperatura não desce

abaixo do limite de alarme

Pode-se sair desta modalidade pressionando o botão "2", "3"

Velocidade 4 (intensiva)

Manutenção filtro Gorduras

Manutençãofiltro Carvão

Manutenção filtro Gorduras e filtro

Alarme Temperatura37

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede eléctrica tirando

a tomada ou desligando o interruptor geral da habitação.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos

danos ao motor ou decorrentes de incêndio, provocados por

uma manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas anteriormente.

Limpar o painel perimetral de aspiração com a mesma

frequência do filtro anti-gordura, usar um pano e um

detergente líquido não muito concentrado. Nunca utilizar

substâncias abrasivas.

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês (ou quando o sistema de

indicação da saturação dos filtros - se previsto no modelo que

se possui – indicar esta necessidade) com detergentes não

agressivos, manualmente ou em máquina de lavar louça a

baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com

as lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de

libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

O filtro de carvão pode ser lavado de dois em dois meses (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo que se possui – indicar esta necessidade)

em água quente e detergentes adequados ou em máquina de

lavar louça a 65 °C (para a lavagem em máquina, utilize o

ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o

filtro. Em seguida deixe-o secar definitivamente no forno

durante 10 minutos a 100 °C.

Instalar o filtro de carvão activado na parte traseira do

filtro gorduras e fixar com dois pinos.

Atenção! Os pinos estão incluídos na embalagem do

filtro de carvão activado e não na coifa.

• Para desmontar o filtro proceder em sentido inverso.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

• Com uma pequena chave de fenda, fazer alavanca nos

bordos da lâmpada para extraí-la.

• Puxar a lâmpada a ser substituída e substituí-la com

uma nova lâmpada de 12V 20W MAX 30º Ø35 12V GU4.

• Executar a substituição e a montagem da nova lâmpada

procedendo em sentido contrário.

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.38

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
