HASZNÁLATI ÚTMUTATÓ KUADRA IXA43 ELICA

HU Felszerelési és használati utasítás

asistenciu, overiť správne nasadenie žiaroviek do sedla.54

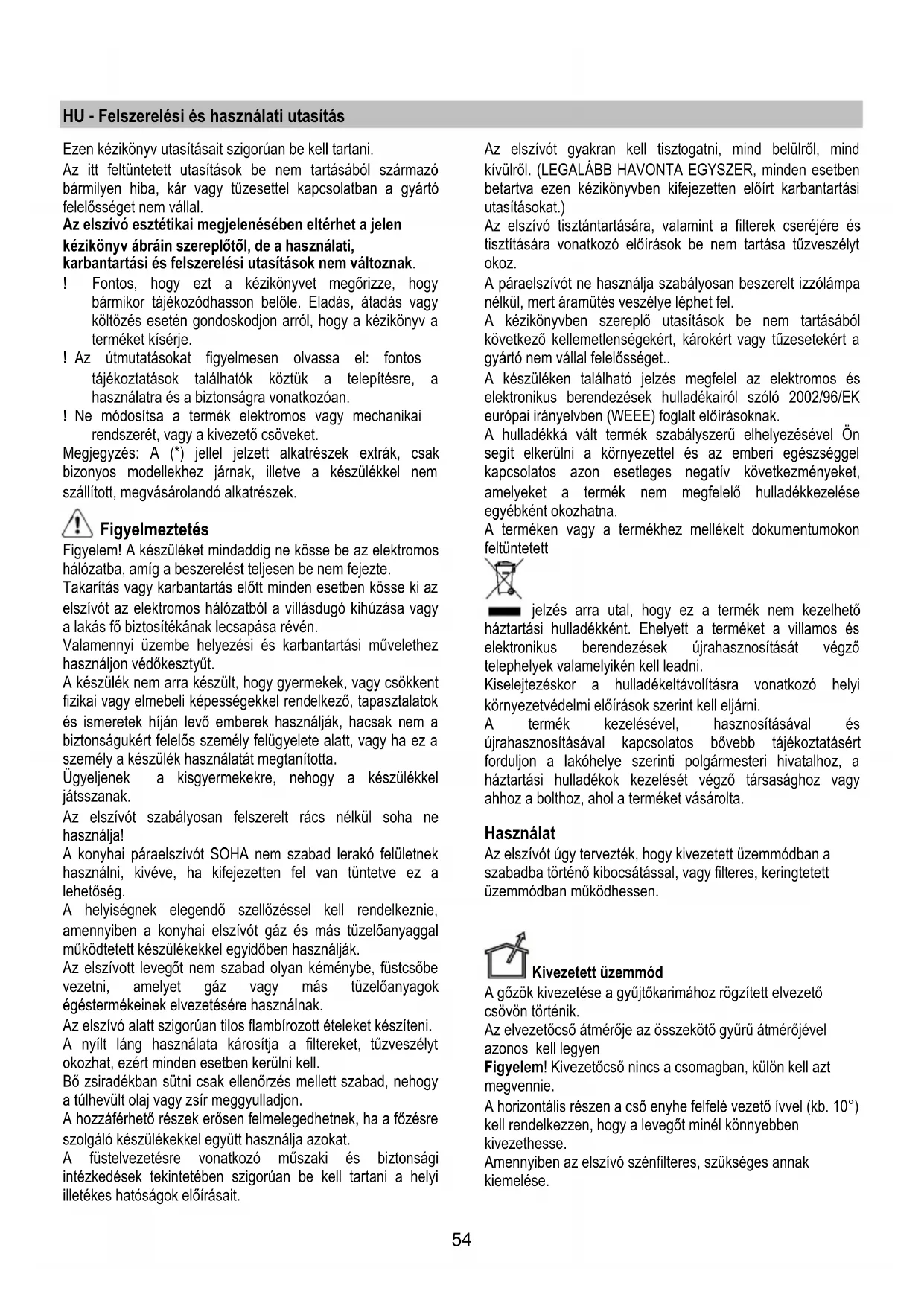

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani.

Az itt feltüntetett utasítások be nem tartásából származó

bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó

felelősséget nem vállal.

Az elszívó esztétikai megjelenésében eltérhet a jelen

kézikönyv ábráin szereplőtől, de a használati,

karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy

bármikor tájékozódhasson belőle. Eladás, átadás vagy

költözés esetén gondoskodjon arról, hogy a kézikönyv a

! Az útmutatásokat figyelmesen olvassa el: fontos

tájékoztatások találhatók köztük a telepítésre, a

használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai

rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak

bizonyos modellekhez járnak, illetve a készülékkel nem

szállított, megvásárolandó alkatrészek.

Figyelem! A készüléket mindaddig ne kösse be az elektromos

hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az

elszívót az elektromos hálózatból a villásdugó kihúzása vagy

a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási művelethez

használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent

fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok

és ismeretek híján levő emberek használják, hacsak nem a

biztonságukért felelős személy felügyelete alatt, vagy ha ez a

személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel

Az elszívót szabályosan felszerelt rács nélkül soha ne

A konyhai páraelszívót SOHA nem szabad lerakó felületnek

használni, kivéve, ha kifejezetten fel van tüntetve ez a

A helyiségnek elegendő szellőzéssel kell rendelkeznie,

amennyiben a konyhai elszívót gáz és más tüzelőanyaggal

működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe

vezetni, amelyet gáz vagy más tüzelőanyagok

égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt

okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy

a túlhevült olaj vagy zsír meggyulladjon.

A hozzáférhető részek erősen felmelegedhetnek, ha a főzésre

szolgáló készülékekkel együtt használja azokat.

A füstelvezetésre vonatkozó műszaki és biztonsági

intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind

kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben

betartva ezen kézikönyvben kifejezetten előírt karbantartási

Az elszívó tisztántartására, valamint a filterek cseréjére és

tisztítására vonatkozó előírások be nem tartása tűzveszélyt

A páraelszívót ne használja szabályosan beszerelt izzólámpa

nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából

következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és

elektronikus berendezések hulladékairól szóló 2002/96/EK

európai irányelvben (WEEE) foglalt el

A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel

kapcsolatos azon esetleges negatív következményeket,

amelyeket a termék nem megfelelő hulladékkezelése

egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és

elektronikus berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a

szabadba történő kibocsátással, vagy filteres, keringtetett

üzemmódban működhessen.

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt

A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)

kell rendelkezzen, hogy a levegőt minél könnyebben

Amennyiben az elszívó szénfilteres, szükséges annak

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó

karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának

csökkenését és a készülék zajszintjének drasztikus

növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! A csővezeték a lehető legkevesebb hajlattal

rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a vezeték szekció drasztikus változtatásait.

! A használandó vezeték belseje a lehető legsimább

! A vezeték anyaga az előírásban elfogadottaknak

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,

mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó

ilyen üzemmódban való használatához szükséges további,

aktív szén alapú szűrőrendszer installálása.

A főzőkészülék felülete és a konyhai szagelszívó legalsó

része közötti minimális távolság nem lehet kisebb, mint 50cm

elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb

távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel. Ha az elszívó rendelkezik

villásdugóval, csatlakoztassa egy hozzáférhető helyen

elhelyezett, az érvényben lévő szabványoknak megfelelő

dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval

(közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat

nem hozzáférhető, szereljen fel egy szabványos, kétpólusú

megszakítót, amely III. túláram-kategória esetén biztosítja a

hálózatról való teljes leválasztását, a telepítési szabályoknak

FIGYELEM! mielőtt az elszívó áramkörét visszaköti a

hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e,

mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése

Az elszívó speciális kábellel rendelkezik, melynek sérülése

esetén cseréjét kérje a szakszervíz szolgálattól.

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg

arról, alkalmasak-e az anyagok az adott

falhoz/mennyezethez. A falnak/mennyezetnek elegendően

erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt

5 perccel kapcsolja be az elszívót, és a főzés befejezése után

15 percig működtesse tovább.

a “2” gomb megnyomásával a motor 1-es sebességre

A gomb működés közbeni megnyomásával az elszívó

3. Sebesség csökkentése

a “3” gomb megnyomásával csökkenthető a sebesség, a

4-es fokozatról (intenzív) az 1-re.

4. Sebesség növelése

Az elszívó kikapcsolt OFF állapotában “4” gomb

megnyomásakor a motor 1-es sebességbe kapcsol.

A gomb működés közbeni benyomásával a sebesség

növelhető, ekkor a motor az 1-es sebességi fokozatból a

4-re (intenzív) vált.

Az intenzív sebesség időkorlátolt. Standard beállítása 5

perc, melynek leteltével az elszívó a 2-es

sebességfokozatra áll.

A funkció idő lejárta előtti megszakításához nyomja meg

a “3”-as gombot, ekkor az elszívó a 3-as sebességre

vált, a “2” gomb megnyomásával az elszívó leáll.

Az egyes sebességfokozatok megjelenítése a kijelző

sebességfokozat 1: 1

sebességfokoza4: 4 villogó

A zsírszűrő kijelzés 40 órányi használat után aktiválódik, a

kijelző panelen villogó 1-es szám jelzi.

Amennyiben ez a jelzés feltűnik, a beépített zsírszűrő mosása

szükséges. A kijelzés az elszívó bekapcsolt ON állapotában

A zsírszűrő kijelzés megszűntetéséhez, nyomja be és tartsa

lenyomva a “2” gombot több, mint 3 másodpercig, míg a

A kijelzés megszűntetése az elszívó bekapcsolt

állpotában lehetséges.56

Szénfilter kijelző (kizárólag a szűrős üzemmődú

A szénfilter kijelzés 160 órányi használat utűn aktiválódik, a

kijelző panelen villogó 2-es szám jelzi.

Amennyiben ez a jelzés feltűnik, a beépített szénfilter cseréje

A kijelzés az elszívó bekapcsolt ON állapotában látható.

A szénfilter kijelzés megszűntetéséhez, nyomja be és tartsa

lenyomva a “2” gombot több, mint 3 másodpercig, míg a

A kijelzés megszűntetése az elszívó bekapcsolt ON

állapotában lehetséges.

Mindkét szűrő egyidejű kijelzése esetén az 1 és 2-es lámpák

felváltva villognak a kijelzőn.

Resettálni a fent leírt törlési folyamat kétszeri végrehajtásával

lehetséges. Először a zsírszűrő, majd a szénfilter kijelzés

deaktiválása történik meg.

Sztandard módban a szénfilter kijelző nem aktív.

Abban az esetben, ha szűrős üzemmódú elszívót használ, a

szénfilter kijelzőt aktiválni kell

Szénfilter kijelző aktiválása:

Állítsa az elszívót OFF módra és tartsa egyidejűleg benyomva

a “2” és “3” gombokat 3 másodpercig.

Az 1 és 2 számok felváltva villognak 2 másodpercig.

Szénfilter kijelző deaktiválása:

Állítsa az elszívót OFF módra és tartsa egyidejűleg benyomva

a “2” és “3” gombokat 3 másodpercig.

Az 1 –es szám 2 másodpercig villog.

Az elszívó hőfok érzékelővel rendelkezik, mely a motor 3-as

sebességi fokozatú üzemelésénél jelez, amennyiben a kijelző

zóna hőmérséklete túl magas.

A vészvillogást a kijelzőn villogó t betű megjelenése mutatja.

A kijelzés mindaddig megjelenítésre kerül, ameddig a

hőmérséklet a vészjelzési határérték alá nem süllyed.

Ezen üzemmódból való kilépéshez nyomja meg a “2”, “3”

A hőfok kijelző 30” másodpercenként ellenőrzi a kijelző körüli

sebesség 4 (intenzív)

Zsírszűrő karbantartás

Szénfilter karbantartás

Zsírszűrő és szénfilter karbantartás

Hőmérséklet vészjelző57

Figyelem! Takarítás vagy karbantartás előtt minden

esetben kösse ki az elszívót az elektromos hálózatból a

villásdugó kihúzása vagy a lakás fő biztosítékának

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A

tisztításhoz használjon semleges folyékony mosószerrel

átitatott nedves ruhát. Kerülje a súrolószert tartalmazó

mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt

okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be

nem tartása miatt a motorban esetleg bekövetkező károk vagy

tűzesetek miatt semmiféle felelősséget nem vállalunk.

Az elszívó panel külső felületét a zsírszűrővel megegyező

gyakorisággal tisztítsa; puha ronggyal, és nem tömény

folyékony tisztítószerrel. Soha ne alkalmazzon súrolószert.

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere

- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy

szükség van rá) nem agresszív tisztítószerrel, kézzel vagy

mosogatógépben, alacsony hőfokon és rövid ciklussal el kell

Mosogatógépben történő mosogatás a zsírszűrő

elszíneződését okozhatja, de ez nem változtat

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző

rendszer – ha van ilyen az Ön készülékén – jelzi ennek

szükségeségét) ki lehet mosni melegvíz és megfelelő

mosószer segítségével, vagy mosogatógépben 65°C hőfokon

(mosogatógépben történő mosogatás esetén futtasson le egy

teljes mosogatási ciklust, de más edény ne legyen a gépben).

A filter károsítása nélkül távolítsa el a fölösleges vizet, majd

helyezze 10 percre a sütőbe 100°C hőmérsékleten, ezzel

teljesen kiszárítja.

A filterpaplant 3 évenként kell újra cserélni, valamint bármikor,

Szerelje fel a szénszűrőt a zsírszűrő hátuljára, és

rögzítse két pálcával.

Figyelem! A pálca a szénszűrő csomagjában található,

nem a páraelszívóéban.

• A szűrő leszereléséhez ugyanezt ellenkező sorrendben

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,

• A lámpa kivételéhez egy kis laposfejű csavarhúzóval

emelje meg az izzó széleit.

• Csavarja ki a cserélendő izzót, és tegyen be helyette egy

újat (12 V, 20 W, 30°, Ø35, 12V, GU4).

• A lépések fordított sorrendben való elvégzésével szerelje

Amennyiben a világítás nem működik, mielőtt a műszaki

szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen

illeszkednek-e a foglalatba.58
