MODE D'EMPLOI KUADRA IXA43 ELICA

FR Prescriptions de montage et mode d’emploi

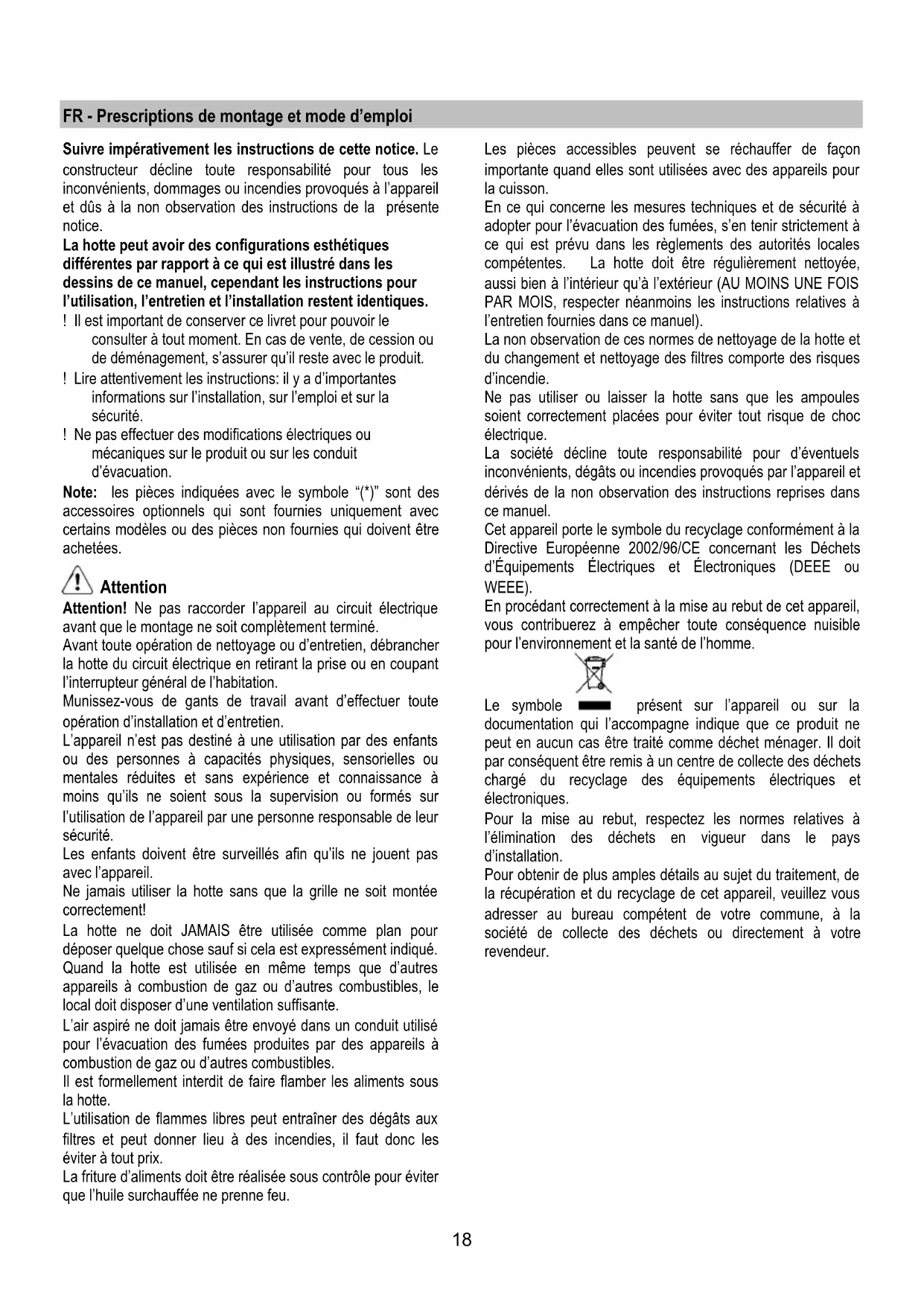

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoqués à l’appareil

et dûs à la non observation des instructions de la présente

La hotte peut avoir des configurations esthétiques

différentes par rapport à ce qui est illustré dans les

dessins de ce manuel, cependant les instructions pour

l’utilisation, l’entretien et l’installation restent identiques.

! Il est important de conserver ce livret pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou

de déménagement, s’assurer qu’il reste avec le produit.

! Lire attentivement les instructions: il y a d’importantes

informations sur l’installation, sur l’emploi et sur la

! Ne pas effectuer des modifications électriques ou

mécaniques sur le produit ou sur les conduit

Note: les pièces indiquées avec le symbole “(*)” sont des

accessoires optionnels qui sont fournies uniquement avec

certains modèles ou des pièces non fournies qui doivent être

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en retirant la prise ou en coupant

l’interrupteur général de l’habitation.

Munissez-vous de gants de travail avant d’effectuer toute

opération d’installation et d’entretien.

L’appareil n’est pas destiné à une utilisation par des enfants

ou des personnes à capacités physiques, sensorielles ou

mentales réduites et sans expérience et connaissance à

moins qu’ils ne soient sous la supervision ou formés sur

l’utilisation de l’appareil par une personne responsable de leur

Les enfants doivent être surveillés afin qu’ils ne jouent pas

Ne jamais utiliser la hotte sans que la grille ne soit montée

La hotte ne doit JAMAIS être utilisée comme plan pour

déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d’autres

appareils à combustion de gaz ou d’autres combustibles, le

local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à

combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire flamber les aliments sous

L’utilisation de flammes libres peut entraîner des dégâts aux

filtres et peut donner lieu à des incendies, il faut donc les

La friture d’aliments doit être réalisée sous contrôle pour éviter

que l’huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon

importante quand elles sont utilisées avec des appareils pour

En ce qui concerne les mesures techniques et de sécurité à

adopter pour l’évacuation des fumées, s’en tenir strictement à

ce qui est prévu dans les règlements des autorités locales

compétentes. La hotte doit être régulièrement nettoyée,

aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à

l’entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et

du changement et nettoyage des filtres comporte des risques

Ne pas utiliser ou laisser la hotte sans que les ampoules

soient correctement placées pour éviter tout risque de choc

La société décline toute responsabilité pour d’éventuels

inconvénients, dégâts ou incendies provoqués par l’appareil et

dérivés de la non observation des instructions reprises dans

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets

chargé du recyclage des équipements électriques et

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la

société de collecte des déchets ou directement à votre

La hotte est réalisée de façon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à

recyclage intérieur.

Version évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un

conduit d'évacuation fixé à la bride de raccord qui se trouve

au-dessus de la hotte.

Le tuyau d’évacuation n’est pas fourni et doit être acheté à

Le diamètre du tuyau d'évacuation doit être égal à celui de la

Sur la partie horizontale, le tuyau doit avoir une légère

inclinaison vers le haut (10° env.) de façon à convoyer plus

facilement l’air vers l’extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit

Relier la hotte aux tubes et trous d’évacuation de la paroi d’un

diamètre équivalent à la sortie de l’air (collier de raccord).

L’utilisation de tubes et des trous d'évacuation à paroi avec un

diamètre inférieur entraînera une diminution des

performances d’aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minime

(angle maxi du coude: 90°).

! Éviter les variations excessives de section du tuyau.

! Utiliser un tuyau le plus lisse possible sur sa partie

! Le matériau du tuyau doit être aux normes.

Il convient d’utiliser un filtre à charbon actif, disponible auprès

de vôtre revendeur habituel.

L’air aspiré sera dégraissé et désodorisé avant d’être refoulé

dans la pièce à travers la grille supérieure.

La distance minimum entre la superficie de support des

récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 50cm dans

le cas de cuisinières électriques et de 65cm dans le cas de

cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée

sur la plaque signalétique située à l’intérieur de la hotte. Si

une prise est présente, branchez la hotte dans une prise

murale conforme aux normes en vigueur et placée dans une

zone accessible. Si aucune prise n’est présente

(raccordement direct au circuit électrique), ou si la prise ne se

trouve pas dans une zone accessible, appliquez un

disjoncteur normalisé pour assurer de débrancher

complètement la hotte du circuit électrique en conditions de

catégorie surtension III, conformément aux règlementations

Attention! Avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement

correct, contrôlez toujours que le câble d’alimentation soit

La hotte est pourvue d'un câble d'alimentation spécial; en cas

de détérioration du câble, en demander un neuf au service

d'assistance technique.

La hotte est équipée de chevilles de fixation convenant à la

plupart des parois/plafonds. Il est cependant nécessaire de

s’adresser à un technicien qualifié afin de s’assurer que le

matériel est approprié au type de paroi/plafond. La

paroi/plafond doit être suffisamment solide pour supporter le

poids de la hotte.20

Utiliser la puissance d’aspiration maximum en cas de

concentration très importante des vapeurs de cuisson. Nous

conseillons d’allumer la hotte 5 minutes avant de commencer

la cuisson et de la faire fonctionner encore pendant 15

minutes environ après avoir terminé la cuisson.

En appuyant sur la touche “2”, le moteur passe à la

En appuyant sur la touche durant le fonctionnement, la

3. Diminution vitesse

En appuyant sur la touche “3”, on obtient une diminution

de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.

4. Augmentation vitesse

En appuyant sur la touche “4” avec la hotte en OFF, la

hotte passe à la vitesse 1.

En appuyant sur la touche durant le fonctionnement, on

obtient l’augmentation de la vitesse, de la vitesse 1 à

vitesse 4 (intensive).

La vitesse intensive est temporisée. La temporisation

standard est de 5’, à la fin de laquelle la hotte se

positionne à la vitesse 2. Pour désactiver la fonction

avant la fin de la durée, appuyer sur la touche “3”, la

hotte se positionnera à la vitesse 3, en appuyant sur la

touche “2”, la hotte s’éteindra.

A chaque vitesse correspond un signal sur le display:

Signal filtre anti-graisse

Le signal filtre anti-graisse s’active après 40 heures

d’utilisation et est indiqué sur le display avec le numéro 1

Quand ce signal apparaît, le filtre anti-graisse installé doit être

Le signal est visible avec la hotte en ON.

Pour éliminer le signal du filtre anti-graisse, appuyer sur la

touche “2” pendant plus de 3”, jusqu’à la coupure du signal.

L’élimination du signal est possible avec la hotte en ON.

Signal filtre charbon (uniquement pour version filtrante)

Le signal filtre charbon s’active après 160 heures d’utilisation

et est indiqué sur le display avec le numéro 2 clignotant.

Quand ce signal apparaît, le filtre au charbon installé doit être

Le signal est visible avec la hotte en ON.

Pour éliminer le signal du filtre au charbon, appuyer sur la

touche “2” pendant plus de 3”, jusqu’à la coupure du signal.

L’élimination du signal est possible avec la hotte en ON Dans le cas de signal simultané des deux filtres, les numéros

1 et 2 clignoteront alternativement sur le display.

Le reset se fait en effectuant 2 fois la procédure décrite plus

La première fois, pour le reset du signal du filtre anti-graisse,

la deuxième pour le reset du filtre au charbon.

En modalité standard, le signal filtre au charbon n’est pas

Dans le cas où l’on utilise la hotte en version filtrante, il faut

habiliter le signal filtre au charbon.

Activation signal filtre au charbon:

Placer la hotte sur OFF et maintenir enfoncées en même

temps les touches “2” et “3” pendant 3”.

Les numéros 1 et 2 clignoteront alternativement pendant 2”.

Désactivation signal filtre au charbon:

Placer la hotte sur OFF et maintenir enfoncées en même

temps les touches “2” et “3” pendant 3”.

Le numéro 1 clignotera pendant 2”.

La hotte est équipée d’un détecteur de température qui active

le moteur à la vitesse 3 au cas où la température dans la zone

display est trop élevée.

La condition d’alarme est indiquée par le display avec la lettre

Cette condition perdure jusqu’à ce la température ne

descende sous le seuil d’alarme.

On peut sortir de cette modalité en appuyant sur la touche

Toutes les 30”, le détecteur vérifie la température ambiante de

Entretien filtre Anti-Graisse

Entretien filtre au Charbon

Entretien filtre Anti-Graisse et filtre au

Attention! Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en

enlevant la prise ou en coupant l’interrupteur général de

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le

remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être

engagée dans le cas d’un endommagement du moteur ou

d’incendie liés à un entretien négligé ou au non respect des

consignes de sécurité précédemment mentionnées.

Nettoyer le panneau d’aspiration périmétral à la même

fréquence que le filtre anti-graisses, utiliser un chiffon et un

détergent liquide pas trop concentré. Ne jamais utiliser de

substances abrasives.

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le

système d’indication de saturation des filtres – si prévu sur le

modèle possédé – indique cette nécessité) avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à

faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de

décrochement à ressort.

Filtre à charbon actif (uniquement pour version

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou

lorsque le système d’indication de saturation des filtres – si

prévu sur le modèle possédé – indique cette nécessité) avec

de l’eau chaude et au moyen de détergents appropriés ou

dans le lave-vaisselle à 65°C (dans le cas de lavage dans le

lave-vaisselle suivre un cycle de lavage complet sans

vaisselle à l’intérieur).

Enlever l’eau qui excède en faisant attention de ne pas

abîmer le filtre, ensuite le mettre dans le four pendant 10

minutes à 100°C pour le sécher définitivement. Remplacer le

coussinet tous les 3 ans et chaque fois que le filtre sera

Installer le filtre à charbon à l’arrière du filtre à graisse et

fixer avec deux baguettes.

Attention! Les baguettes sont incluses dans la

confection du filtre à charbon et non sur la hotte.

• Pour démonter le filtre, procéder en sens inverse.

Remplacement des lampes

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

• A l’aide d’un petit tournevis plat, faire levier sur le bord de

l’ampoule et l’extraire.

• Retirer l’ampoule grillée et remplacez la par une ampoule

de 12V 20W MAX 30° Ø35 GU4.

• Remonter alors la nouvelle ampoule en procédant dans

le sens inverse du démontage.

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.22

NL - Montagevoorschriften en gebruiksaanwiizing
