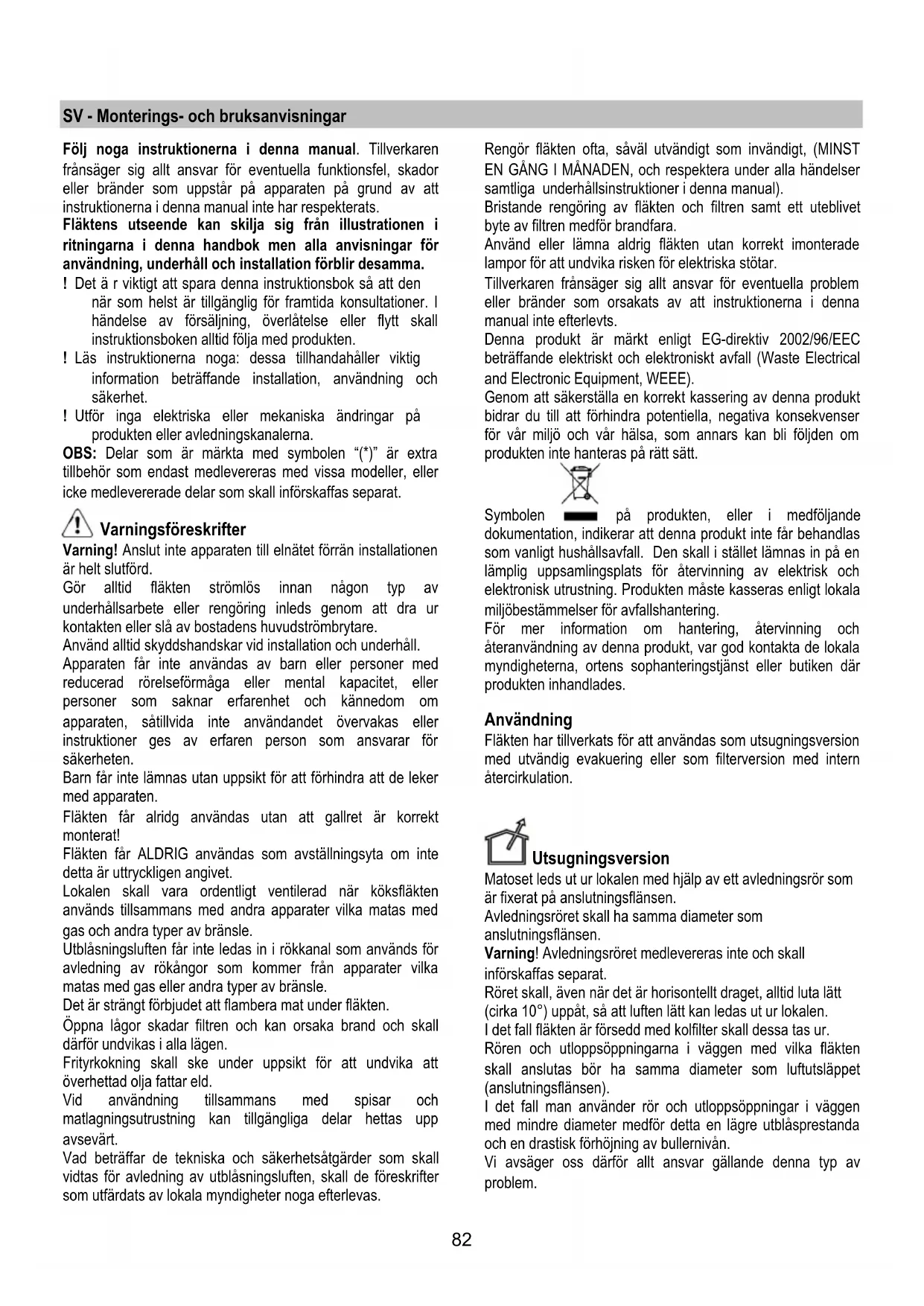

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats.

Fläktens utseende kan skilja sig från illustrationen i

ritningarna i denna handbok men alla anvisningar för

användning, underhåll och installation förblir desamma.

! Det ä r viktigt att spara denna instruktionsbok så att den

när som helst är tillgänglig för framtida konsultationer. I

händelse av försäljning, överlåtelse eller flytt skall

instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och

! Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vid användning tillsammans med spisar och

matlagningsutrustning kan tillgängliga delar hettas upp

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade

lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.

Fläkten har tillverkats för att användas som utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som

är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som

Varning! Avledningsröret medlevereras inte och skall

införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt

(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten

skall anslutas bör ha samma diameter som luftutsläppet

(anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen

med mindre diameter medför detta en lägre utblåsprestanda

och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av

! Använd ett så kort rör som möjligt.

! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

! Undvik stora skillnader i rörets tvärsnittsarea.

! Använd rör vars insida är så slät som möjligt.

! Röret skall vara tillverkat av i lag godkända material.

Den utsugna luften avfettas och befrias från odörer innan den

leds ut i lokalen igen. När fläkten används med denna version

är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktes underkant är 50cm om det är

frågan om en elektrisk spis och 65cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett lättillgängligt

uttag som uppfyller gällande föreskrifter. I det fall fläkten

saknar stickkontakt (direktanslutning till nätet), eller om uttaget

är placerat på en svåråtkomlig plats skall en godkänd tvåpolig

strömbrytare installeras som garanterar en fullkomlig

frånkoppling från nätet i samband med överspänningsklass III,

i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med

nätspänningen att den fungerar korrekt och är korrekt

Fläkten är försedd med en speciell elkabel, kontakta därför

vårt tekniska servicekontor i det kabeln skadats.

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

När man trycker på tangenten “2” startar motorn med

Om man trycker på tangenten när fläkten fungerar stängs

3. Sänkning av hastigheten

När man trycker på tangenten “3” sänks hastigheten från

hastighet 4 (intensiv) till hastighet 1.

4. Höjning av hastigheten

När man trycker på tangenten “4” på avstängd fläkt

(OFF), går fläkten över till hastighet 1.

Om man trycker på tangenten när fläkten fungerar, höjs

hastigheten från hastighet 1 till hastighet 4 (intensiv).

Intensivhastigheten är tidsbegränsad. Standardtiden är 5

min. varefter fläkten övergår till hastighet 2.

I det fall man önskar avaktivera funktionen innan tiden

gått ut trycker man på tangenten “3”, fläkten övergår till

hastighet 3, trycker man på tangenten “2” stängs fläkten

Hastigheterna motsvaras av en signal på displayen:

Signal för fettfilter

Fettfiltrets signal aktiveras efter 40 arbetstimmar och indikeras

på displayen av en blinkande siffra 1 .

När denna signal visualiseras kräver det installerade fettfiltret

Signalen visualiseras när fläkten är påslagen ON.

Tryck på tangenten “2” under mer än 3 sek. tills signalen för

fettfiltret släcks för att återställa denna.

Fläkten måste vara påslagen ON i samband med

återställningen av signalen.

Signal för kolfilter (gäller endast filterversionen)

Kolfiltrets signal aktiveras efter 160 arbetstimmar och

indikeras på displayen av en blinkande siffra 2.

När denna signal visualiseras skall det installerade koltfiltret

Signalen visualiseras när fläkten är påslagen ON.

på tangenten “2” under mer än 3 sek. tills signalen för

koltfiltret släcks för att återställa denna.

Fläkten måste vara påslagen ON i samband med

återställningen av signalen.

I det fall signalerna för båda filtren aktiveras samtidigt, blinkar

siffrorna 1 och 2 växelvis på displayen.

För att återställa signalen skall det ovan beskrivna förfarandet

Den första gången återställs fettfiltrets signal, den andra

återställs kolfiltrets signal.

Som standard är kolfiltrets signal inte aktiverad.

I det fall fläkten används som filterversion skall signalen för

kolfiltret aktiveras.

Aktivering av kolfiltrets signal:

Stäng av fläkten OFF och håll tangenterna “2” och “3”

intryckta samtidigt under 3 sek.

Siffrorna 1 och 2 blinkar växelvis i 2 sek.

Avaktivering av kolfiltrets signal:

Stäng av fläkten OFF och håll tangenterna “2” och “3”

intryckta samtidigt under 3sek.

Siffran 1 blinkar i 2 sek.

Fläkten är utrustad med en temperatursensor som starter

motorn på hastighet 3 i det fall temperaturen runt

displayområdet är för hög.

Larmet indikeras på displayen av den blinkande bokstaven t.

Larmet förblir aktiverat tills temperaturen sjunker under den

Visualisering Tillstånd

Hastighet 4 (intensiv)

Underhåll av fettfiltret

Underhåll av kolfiltret

Underhåll av fettfiltret och kolfiltret

Varning! Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att slå

ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför

ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella

motorskador, eldsvådor beroende på ett bristande underhåll

eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren

kan medföra brandrisk. Följ därför ovanstående instruktioner

Rengör den yttre utsugningspanelen med samma intervaller

som fettfiltret, använd en trasa och ett flytande

rengöringsmedel som inte är för starkt. Undvik att använda

ämnen med slipverkan.

Detta suger upp fettpartiklar som bildas i samband med

Filtret skall rengöras en gång i månaden (eller när indikatorn

för filtrets mättning – om sådan finns på er modell – anger att

detta är nödvändigt), med ett milt rengöringsmedel, för hand

eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att

detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas

med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för

filtrets mättning – om sådan finns på er modell - anger att

detta är nödvändigt) med varmt vatten och ett lämpligt

rengöringsmedel, eller i diskmaskin med 65°C (om filtret

diskas i diskmaskin skall ett fullständigt program köras utan

annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka

det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Installera kolfiltret på fettfiltrets baksida och fixera med

Varning! Stängerna följer med kolfiltrets förpackning och

• Följ instruktionerna i omvänd ordning för att montera bort

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör

• Ta ur lampan genom att lirka med en liten platt

skruvmejsel vid kanten.

• Avlägsna lampan som skall ersättas och sätt i en

PHILIPS STANDARD LINE lampa kodnr. 425409 med

12V 20W 30° Ø35 12V GU4.

• Montera den nya lampan genom att följa instruktionerna

ovan i omvänd ordning.

I det fall belysningen inte fungerar, kontrollera att lamporna är

korrekt iskruvade i sitt säte innan ni kontaktar det tekniska

ovenstående instruktioner.
