РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KUADRA IXA43 ELICA

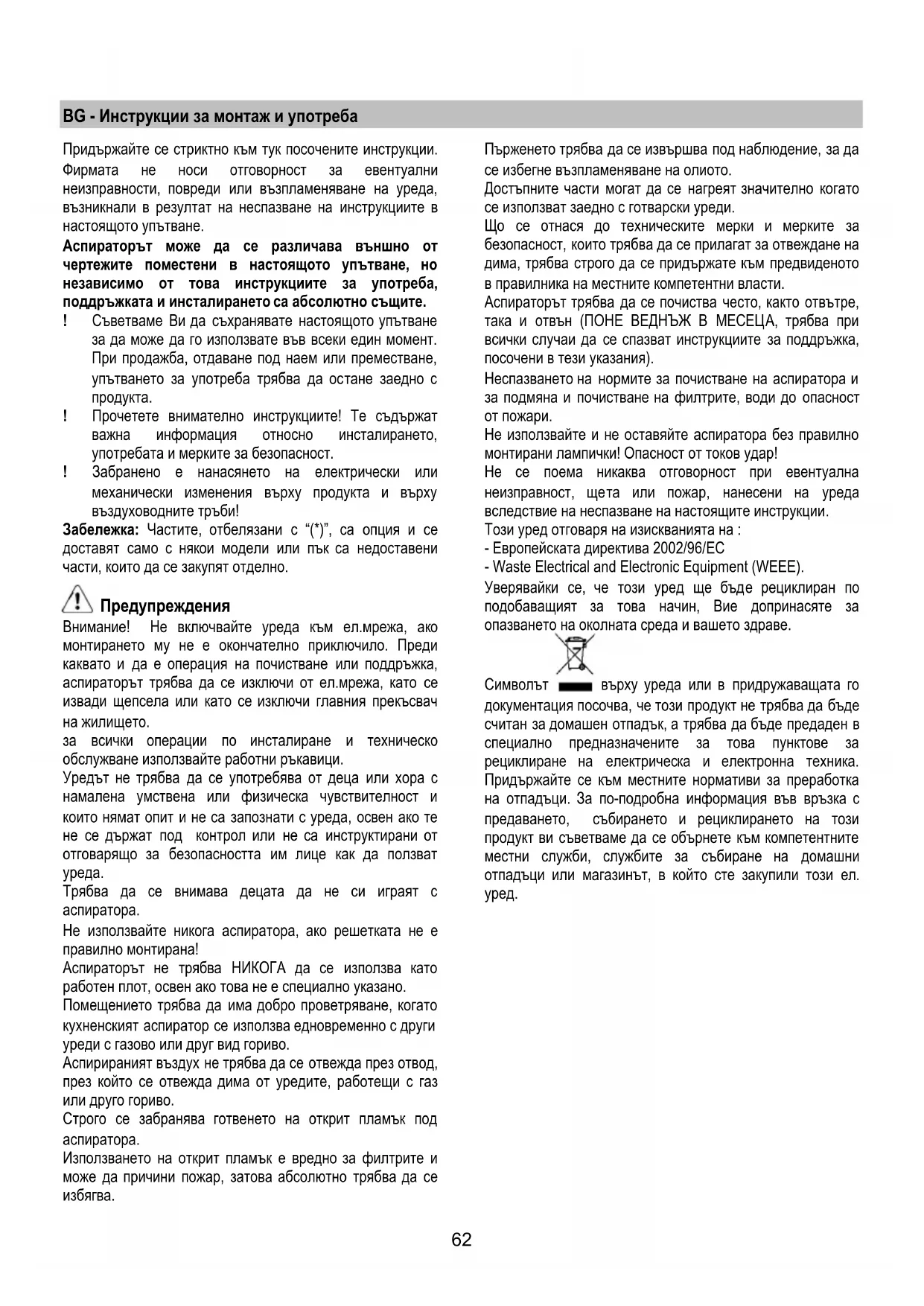

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.

Фирмата не носи отговорност за евентуални

неизправности, по вреди или възпламеняване на уреда,

възникнали в резултат на неспазване на инструкциите в

настоящото упътване.

Аспираторът може да се различава външно от

чертежите поместени в настоящото упътване, но

независимо от това инструкциите за употреба,

поддръжката и инсталирането

са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване

за да може да го използвате във всеки един момент.

При продажба, отдаване под наем или преместване,

упътването за употреба трябва да остане заедно с

! Прочетете внимателно инструкциите! Те съдържат

важна информация относно инсталирането,

употребата и мерките за безопасност.

! Забранено е нанасянето на електрически или

механически изменения върху продукта и върху

въздуховодните тръби!

Забележка: Частите, отбелязани с “(*)”, са опция и се

доставят само с някои модели или пък са недоставени

части, които да се закупят отделно.

Внимание! Не включвайте уреда към ел.мрежа, ако

монтирането му не е окончателно приключило. Преди

каквато и да е операция на почистване или поддръжка,

аспираторът трябва да се изключи от ел.мрежа, като се

извади щепсела или като се изключи главния прекъсвач

за всички операции по инсталиране и техническо

обслужване използвайте работни ръкавици.

Уредът не трябва да се употребява от деца или хора с

намалена умствена или физическа чувствителност и

които нямат опит и не са запознати с уреда, освен ако те

не се държат под контрол или не са инструктирани от

отговарящо за безопасността им лице как да

Трябва да се внимава децата да не си играят с

Не използвайте никога аспиратора, ако решетката не е

Аспираторът не трябва НИКОГА да се използва като

работен плот, освен ако това не е специално указано.

Помещението трябва да има добро проветряване, когато

кухненският аспиратор се използва

едновременно с други

уреди с газово или друг вид гориво.

Аспирираният въздух не трябва да се отвежда през отвод,

през който се отвежда дима от уредите, работещи с газ

Строго се забранява готвенето на открит пламък под

Използването на открит пламък е вредно за филтрите и

може да причини пожар, затова абсолютно трябва да се

Пърженето трябва да се извършва под наблюдение, за да

се избегне възпламеняване на олиото.

Достъпните части могат да се нагреят значително когато

се използват заедно с готварски уреди.

Що се отнася до техническите мерки и мерките за

безопасност, които трябва да

се прилагат за отвеждане на

дима, трябва строго да се придържате към предвиденото

в правилника на местните компетентни власти.

Аспираторът трябва да се почиства често, както отвътре,

така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при

всички случаи да се спазват инструкциите за поддръжка,

посочени в тези указания).

нормите за почистване на аспиратора и

за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно

монтирани лампички! Опасност от токов удар!

Не се поема никаква отговорност при евентуална

неизправност, щета или пожар, нанесени на уреда

вследствие на неспазване на настоящите инструкции

Този уред отговаря на изискванията на :

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по

подобаващият за това начин, Вие допринасяте за

опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде

считан за домашен отпадък, а трябва да бъде предаден в

специално предназначените за това пунктове за

рециклиране на електрическа и електронна техника.

Придържайте се към местните нормативи за преработка

на отпадъци. За по-подробна информация

предаването, събирането и рециклирането на този

продукт ви съветваме да се обърнете към компетентнит е

местни служби, службите за събиране на домашни

отпадъци или магазинът, в който сте закупили този ел.

Аспираторът има следното предназначение: всмуква и

отвежда навън или филтрира въздуха, като едновременно

с това го рециклира.

Парата се отвежда навън посредством въздуховодна

тръба свързана със съединителния фланец.

Диаметърът на въздуховодната тръба трябва да отговаря

на диаметъра на съединителния пръстен.

Внимание! Въздуховодната тръба не е включена към

аксесоарите и трябва да бъде закупена отделно.

В хоризонталната част тръбата трябва да бъде леко

извита нагоре (около 10°) за да

улесни отвеждането на

Ако аспираторът е снабден с филтри с активен въглен,

въпросните трябва да бъдат отстранени.

Свържете аспиратора към въздуховодни тръби и отвори в

стената. Диаметърът на тръбите трябва да съответства

на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с

малък диаметър намалява капацитета на аспириране и

увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква

! Използвайте тръба с необходимата дължина.

! Използвайте тръба с възможно най-малко тръбни

колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!

с възможно най-гладко вътрешно

! Материалът, от който са изработени тръбите трябва

да отговаря на нормите в сила.

Аспирираният въздух се пречиства и освежава преди да

влезе отново в обръщение в помещението. За да

използвате аспиратора в този вариант на работа трябва

да инсталирате допълнителна филтрираща система на

базата на филтри с активен въглен.

Минималното разстояние между повърхността, на която

се поставят съдовете за готвене и най-ниската част на

кухненския аспиратор, трябва да бъде не по-малко от

50cm в случай на електрически печки и не по-малко от

65cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене

по-голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежа трябва да отговаря на онова,

което е посочено върху етикета с данните за аспиратора,

поставен отвътрешната му страна. Ако е снабден с

щепсел, свържете аспиратора към контакт, съответстващ

на действащите норми и поставен на достъпно място. Ако

не е снабден с щепсел (директно свързване към

щепселът не е на достъпно място,

използвайте двуполюсен прекъсвач според нормите, така

че да се осигури пълно изключване на мрежата при

свръхнапрежение ІІІ, в съответствие с правилата за

ВНИМАНИЕ! Преди да свържете отново аспиратора към

мрежата и да проверите дали функционира правилно,

проверете дали кабелът е монтиран както трябва.

Аспираторът е снабден със специален кабел за

захранване; в случай, че кабелът бъде увреден обърнете

се към гаранционния сервиз за да получите нов.

При все това, Ви препоръчваме да се посъветвате с

квалифициран техник, за да сте сигурни, че доставените

аксесоари са подходящи за целта. Стената, съответно

таванът, трябва да бъдат достатъчно стабилни за да

издържат на натоварването.64

Ако при готвене се отделя много пара, преминете на

максимален режим на работа. Препоръчително е да

включите аспиратора 5 минути преди да започнете да

готвите и да го оставите да работи още 15 минути след

При натискане на бутон № “2” аспираторът

преминава на 1-ва скорост на работа.

При натискане на бутона по време на работа

аспираторът се изключва (преминава в режим OFF).

3. Намаляване на скоростта

При натискане на бутон № “3” скоростта на работа

намалява, от четвърта скорост (интензивна

аспираторът преминава на първа скорост.

4. Увеличаване на скоростта

При натискане на бутон № “4” в позиция OFF

аспираторът се задейства на първа скорост.

При натискане на бутона по време на работа на

аспиратора, скоростта се увеличава и преминава от

1-ва на 4-та скорост (интензивна).

Интензивната скорост е

с определен интервал на

работа, който по принцип продължава 5 минути, след

което аспираторът преминава на 2-ра скорост.

За да дезактивирате тази функция преди да изтече

определеното време, натиснете бутон № “3”,

аспираторът преминава на 3-та скорост. При

натискане на бутон № “2” аспираторът се изключва.

При активиране на всяка

една скорост върху дисплея

се появяват съответните обозначения:

OFF: върху дисплея не се изписва нищо

Сигнализатор на филтъра за мазнини

Сигнализаторът за пренасищане на филтъра за мазнини

се задейства на всеки 40 часа на работа като

дисплея се появява числото 1, което започва да премигва.

Когато се появи това съобщение означава, че филтърът

за мазнини трябва да бъде измит.

Съобщението се появява, когато аспираторът е включен

За да изтрийте съобщението от дисплея натиснете бутон

№ “2” и задръжте в продължение на повече от 3”

съобщението изчезне.

Съобщението може да бъде изтрито , когато аспираторът

е включен (в позиция ON).

Сигнализатор на филтъра с активен въглен (само за

Сигнализаторът за пренасищане на филтъра с активен

въглен се активира на всеки 160 часа на работа като

върху дисплея се появява числото 2, което започва да

се появи това съобщение означава, че филтърът с

активен въглен трябва да бъде подменен.

Съобщението се появява, когато аспираторът е включен

За да изтрийте съобщението от дисплея натиснете бутон

№ “2” и задръжте в продължение на повече от 3” докато

съобщението изчезне.

Съобщението мож е да бъде изтрито, когато аспираторът

е включен (в позиция ON).

При едновременно сигнализиране за пренасищане на

двата филтъра върху дисплея премигват последователно

Зануляването става чрез извършване на горепосочената

След извършване на горепосочената процедура за първи

път се занулява сигнализатора на филтъра за мазнини, а

след повторното изпълнение, на филтъра с активен

В стандартен режим на работа сигнализаторът на

филтъра с активен въглен не е активиран.

В случай, че използвате аспиратора във вариант на

филтрираща версия, трябва да активирате сигнализатора

на филтъра с активен въглен.

Активиране на сигнализатора на филтъра с активен

Изключете аспиратора (позиция OFF), натиснете бутони

“3” и задръжте в продължение на 3”.

Числата 1 и 2 ще започнат да премигват последователно

в продължение на 2”.

Дезактивиране на сигнализатора на филтъра с

Изключете аспиратора (позиция OFF), натиснете бутони

№ “2” и “3” и задръжте в продължение на 3”.

Числото 1 ще започне да премигва в продължение на 2”.

Аларма за температурата

разполага със сензор за температурата,

който задейства мотора на 3-та скорост, в случай че

температурата в обсега на дисплея е много висока.

В този случай върху дисплея започва да премигва буквата

"t", която не изчезва докато температурата не слезе под

допустимите стойности.

Можете да излезете от този режим на работа

натискане на бутон № “2”, “3” или “4”.

На всеки 30” сензорът отчита температурата в обсега на

Изписване върху дисплея

Скорост № 4 (интензивна)

Поддръжка на филтъра за мазнини

Поддръжка на филтъра с активен

Поддръжка на филтъра за мазнини и

на филтъра с активен въглен

Внимание! Преди каквато и да е операция свързана с

почистване или поддръжка изключете аспиратора от

ел.мрежата, като извадите щепсела или изключите

главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне

толкова на често колкото почиствате филтрите), както

отвътре така и отвън. Използвайте навлажнена кърпа и

неутрални течни почистващи препарати.

Избягвайте препарати, които съдържат абразивни

Внимание ! Не почиствайте никога със спирт !

Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна

на филтрите води до рискове от

пожар. Спазвайте строго посочените инструкции!

Не се поема никаква отговорност за евентуални щети

нанесени по мотора и пожари, възникнали следствие на

неправилна поддръжка или неспазване на настоящите

Почиствайте периметралния аспириращ панел толкова

често, колкото почиствате филтъра за мазнини. За целта

използвайте кърпа и слабо концентриран почистващ

препарат. Не употребявайте никога препарати, които

съдържат абразивни частици.

Филтър за мазнини - Фиг. 20-24

Филтърът задържа мазните частици, отделяни при

Да се почиства веднъж месечно или когато индикаторът

за пренасищане на филтрите го показва (разбира се в

случай, че моделът, който сте закупили е снабден с такъв

Използвайте не много силни миялни препарати и

почиствайте ръчно или в съдомиялна машина , но

температура и кратък режим на измиване.

При миене на металния филтър за мазнините в

съдомиялната машина е възможно той да се обезцвети,

но това по никакъв случай не намалява възможностите му

За да разглобите филтъра за мазнините, дръпнете

дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща

-Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен може да бъде почистван на

всеки два месеца или когато индикаторът за насищане на

филтрите (ако избраният от Вас модел е снабден с такъв)

го показва. Мие се с топла вода и подходящи препарати

машина на 65°C. Във втория случай в

съдомиялната машина не трябва да има други съдове и

трябва да се изпълни режима на измиване докрай.

Подсушете внимателно филтъра, след което го поставете

във фурната за около 10 минути на 100°C .

Текстилните възглавнички на филтъра трябва да се

подменят на всеки три години или ако повърхността

Монтирайте филтъра с активен въглен зад филтъра

за мазнините. Застопорете с два щифта.

Внимание! Щифтовете влизат към аксесоарите на

филтъра с активен въглен а не към тези на

• За да разглобите филтъра с активен въглен

изпълнете операциите в обратен ред.

Подмяна на ел. крушки

Изключете уреда от ел. мрежата.

Внимание! Преди да вземете в ръка ел. крушките

проверете дали са изстинали.

• С помощта на малка плоска отвертка упражнете

натиск върху крушката за да я освободите.

• Извадете крушката и я подменете с нова 12V 20W MAX 30° Ø35 12V GU4.

• Монтирайте новата крушка като изпълните

операциите в обратен ред.

Ако ел. крушките не светят, проверете дали са монтирани

правилно преди да потърсите помощта на специалист.66

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE Urmăriţi îndeaproape instrucţiunile conţinute în acest
