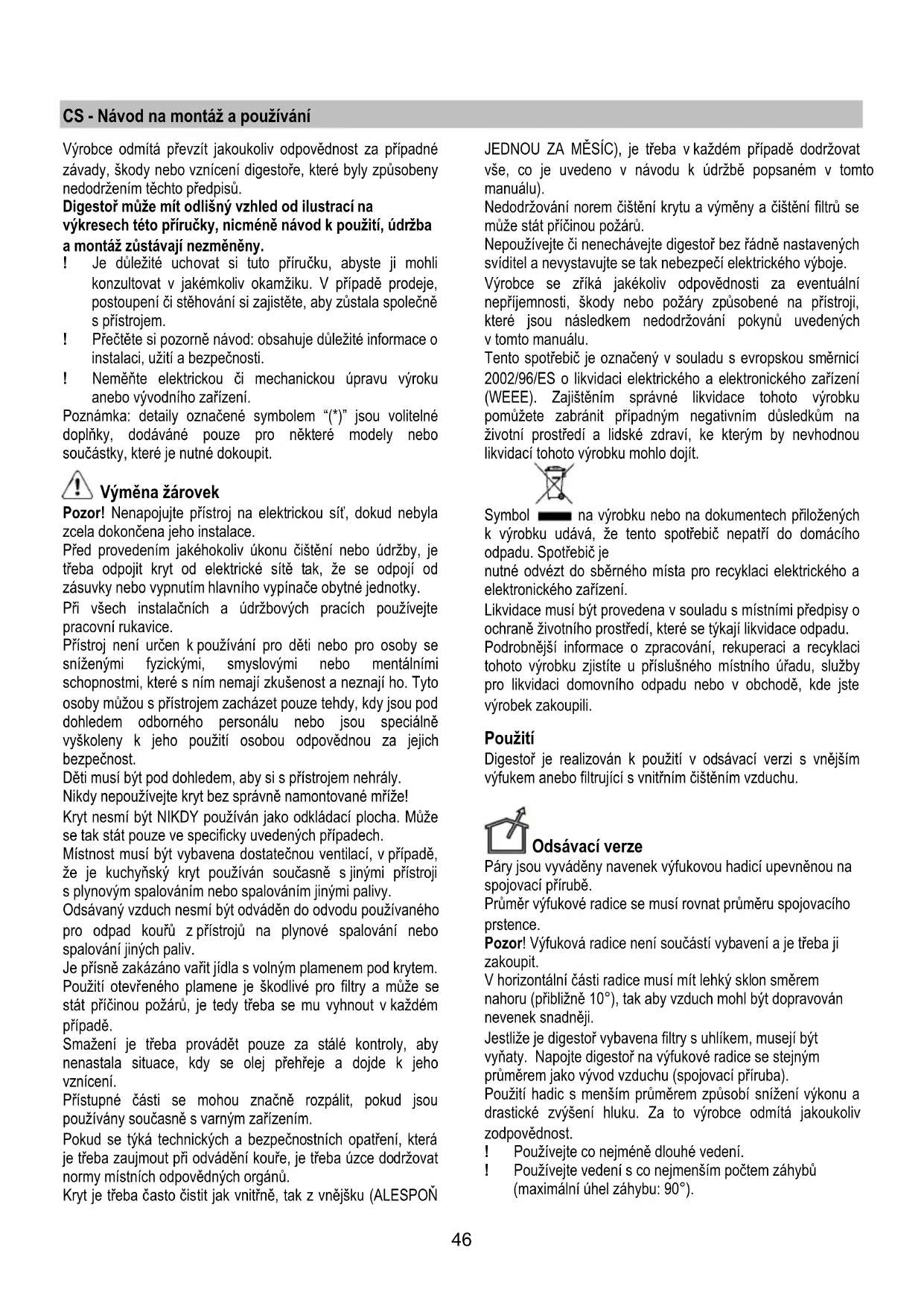

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné

závady, škody nebo vznícení digestoře, které byly způsobeny

nedodržením těchto předpisů.

Digestoř může mít odlišný vzhled od ilustrací na

výkresech této příručky, nicméně návod k použití, údržba

a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli

konzultovat v jakémkoliv okamžiku. V případě prodeje,

postoupení či stěhování si zajistěte, aby zůstala společně

! Přečtěte si pozorně návod: obsahuje důležité informace o

instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výroku

anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné

doplňky, dodáváné pouze pro některé modely nebo

ástky, které je nutné dokoupit.

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je

třeba odpojit kryt od elektrické sítě tak, že se odpojí od

zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte

Přístroj není určen k používání pro děti nebo pro osoby se

sníženými fyzickými, smyslovými nebo mentálními

schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto

osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod

dohledem odborného personálu nebo jsou speciálně

vyškoleny k jeho použití osobou odpovědnou za jejich

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může

se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě,

že je kuchyňský kryt používán současně s jinými přístroji

s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného

pro odpad kouřů z přístrojů na plynové spalování nebo

spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

eného plamene je škodlivé pro filtry a může se

stát příčinou požárů, je tedy třeba se mu vyhnout v každém

Smažení je třeba provádět pouze za stálé kontroly, aby

nenastala situace, kdy se olej přehřeje a dojde k jeho

Přístupné části se mohou značně rozpálit, pokud jsou

používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která

je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat

normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ

JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat

vše, co je uvedeno v návodu k údržbě popsaném v tomto

Nedodržování norem čištění krytu a výměny a čiště

může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených

svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální

nepříjemnosti, škody nebo požáry způsobené na přístroji,

které jsou následkem nedodržování pokynů uvedených

Tento spotřebič je označený v souladu s evropskou směrnicí

2002/96/ES o likvidaci elektrického a elektronického zařízení

(WEEE). Zajištěním správné likvidace tohoto výrobku

pomůžete zabránit případným negativním důsledkům na

životní prostředí a lidské zdraví, ke kterým by nevhodnou

likvidací tohoto výrobku mohlo dojít.

na výrobku nebo na dokumentech přiložených

k výrobku udává, že tento spotřebič nepatří do domácího

odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a

elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o

ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci

tohoto výrobku zjistíte u příslušného místního úřadu, služby

pro likvidaci domovního odpadu nebo v obchodě, kde jste

Digestoř je realizován k použití v odsávací verzi s vnějším

výfukem anebo filtrující s vnitřním čištěním vzduchu.

Páry jsou vyváděny navenek výfukovou hadicí upevněnou na

Průměr výfukové radice se musí rovnat průměru spojovacího

Pozor! Výfuková radice není součástí vybavení a je třeba ji

V horizontální části radice musí mít lehký sklon směrem

nahoru (přibližně 10°), tak aby vzduch mohl být dopravován

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být

vyňaty. Napojte digestoř na výfukové radice se stejným

průměrem jako vývod vzduchu (spojovací příruba).

Použití hadic s menším průměrem způsobí snížení výkonu a

drastické zvýšení hluku. Za to výrobce odmítá jakoukoliv

! Používejte co nejméně dlouhé vedení.

! Používejte vedení s co nejmenším počtem záhybů

(maximální úhel záhybu: 90°).47

! Vyhněte se drastickým změnám sekce vedení.

! Používejte vedení s co nejhladším vnitřním povrchem.

! Materiál použitý pro vedení musí odpovídat platným

Odsávaný vzduch bude před návratem do místnosti zbaven

tuku a vůní. K použití digestoře v této verzi je nutné instalovat

dodatečný systém filtrování na základě aktivních uhlíků.

Minimální vzdálenost mezi podporou nádoby na varné ploše a

nejnižší částí digestoře nesmí být menší než 50cm v případě

elektrických sporáků 65cm v případě plynových či smíšených

Pokud návod na instalaci varného zařízení na plyn doporučují

větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na etiketě

s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven

přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím

normám, která se nachází ve snadno dosažitelném prostoru.

Pokud kryt není vybaven přípojkami (přímé připojení k síti)

nebo se zásuvka nenachází ve snadno dosažitelném

prostoru, je třeba aplikovat dvojpólový vypínač odpovídající

normám, který zaručí úplné odpojení od sítě v podmínkách

kategorie přepětí III, v souladu s pravidly instalace.

Pozor: dříve než opět napojíte obvod digestoře na síťové

napájení a ověříte správné fungování, zkontrolujte si vždy, že

síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v

případě poškození kabelu vyžádejte si ho u servisní služby.

Digestoř je dodávána se speciálními hmoždinkami, které jsou

vhodné pro zavěšení do většiny stropních konstrukcí. Přesto

by měl zavěšení provést kvalifikovaný odborný pracovník,

který rozhodne, zda jsou tyto hmoždinky vhodné pro místní

typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost

stropu pro digestoř.

V případě velmi intenzivní koncentrace kuchyňských par

použijte maximální sací výkon. Doporučuje se zapnout

digestoř 5 minut před zahájením vaření a vypnout ji cca 15

minut po ukončení vaření.

Stisknutím tlačítka “2” motor přechází na rychlost 1.

Stisknutím tlačítka během fungování digestoř přechází do

3. Snížení rychlosti

Stisknutím tlačítka “3” dojde ke snížení rychlosti, ze 4.

(intenzívní) na rychlost 1.

4. Zvýšení rychlosti

Stisknutím tlačítka “4” s digestoří ve stavu OFF,

digestoř přechází na rychlost 1.

Stisknutím tlačítka během fungování se dosáhne zvýšení

rychlosti, z 1. na 4. (intenzivní).

Intenzívní rychlost je časována. Standardní časování je

5’, poté se digestoř umístí na rychlost 2.

K odstavení funkce před vypršením času stiskněte

tlačítko “3”, digestoř se zastaví na rychlosti 3, stisknutím

tlačítka “2” digestoř bude vypnuta.

Každé rychlosti odpovídá hlášení na displeji.

Signalizace filtru proti mastnotám

Filtr proti mastnotám signalizuje po 40 hodinách užití a hlásí

na displeji blikajícím číslem 1..

Jakmile se objeví tato signalizace, instalovaný filtr proti

mastnotám musí být umyt.

Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru proti mastnotám stiskněte

tlačítko “2” po dobu více než 3”, až do okamžiku, kdy

Odstranění signalizace je možné s digestoří ve stavu ON.

Signalizace filtru s uhlíkem (pouze pro filtrující verzi)

Signalizace filtru s uhlíkem přichází po 160 hodinách užití a je

vyznačena na displeji blikajícím číslem 2.

Jakmile se objeví tato signalizace filtr s uhlíkem musí být

Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru s uhlíkem, stiskněte tlačítko “2”

po dobu více než 3”, až do okamžiku kdy signalizace zhasne.

Odstranění signalizace je možné s digestoří ve stavu ON.48

V případě současné signalizace obou filtrů, na displeji budou

blikat střídavě čísla 1 a 2.

Opětné nastavení proběhne dvojnásobným provedením výše

Poprvé se opět nastaví signalizace filtru proti mastnotám,

druhá opět nastaví signalizací filtru s uhlíkem.

V modalitě standard signalizace filtru s uhlíkem není aktivní.

V případě, že se použije digestoř ve filtrující verzi je nutné

uvést do funkce signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Umístěte digestoř do pozice OFF a stiskněte současně

tlačítka “2” a “3” po dobu 3”.

Čísla 1 a 2 budou blikat střídavě po dobu 2”.

Odstavení signalizace filtru s uhlíkem:

Nastavte digestoř do pozice OFF a stiskněte současně

tlačítka “2” a “3” po dobu 3”.

Číslo 1 bude blikat po dobu 2”.

Digestoř je vybaven senzorem temperatury, který uvádí motor

na rychlost 3 v případě, že teplota v zóně displej je příliš

Situace poplachu je vyznačena na disperi blikajícím

Tento stav zůstane až do okamžiku, kdy teplota sestoupí pod

Je možné vystoupit z této modalità stisknutím tlačítka “2”, “3”

Senzor ověřuje teplotu v zóně displeje každých 30”.

Rychlost 4 (intenzivní)

Údržba filtru proti mastnotám

Údržba filtru s uhlíkem

Údržba filtru proti mastnotám a filtru s

Poplach temperatura49

Pozor! Před jakoukoliv operací čištění či údržby odpojte

digestoř od elektrické sítě, vyjměte zátrčku anebo

vypněte hlavní spínač bytu.

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň

stejně často jako je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou denaturovaným

líhem anebo neutrálními tekutými čistícími prostředky.

Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,

požáry způsobené nesprávnou údržbou či nedodržením výše

uvedeného upozornění.

Vyčistěte obvodový odsávací panel stejně často jako filtr proti

mastnotám, používejte látku a tekutý nepříliš koncentrovaný

rozpouštěcí prostředek. Nepoužívejte nidky brusné látky.

Pulire il pannello di aspirazione perimetrale con la stessa

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo

jestliže systém vyznačování saturace filtru - pokud je součásti

vybavení vlastněného modelu - vyznačuje tuto potřebu. Je

možné jej čistit ručně jemným mycím prostředkem nebo v

kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Filtr s uhlíkem může být umýván jednou za dva měsíce

(anebo v okamžiku, kdy tuto potřebu vyznačuje systém

saturace filtrů – pokud je součástí vybavení Vašeho modelu)

teplou vodou anebo v myčce nádobí parcující za tempe ratury

65°C (v případě mytí v myčce nádobí nechte projít kompletní

cyklus mytí a nenechávejte uvnitř nádobí).

Vyjměte přebytečnou vodu, aniž byste poškodiili filtr, potom ho

položte na 10 minut trouby vyhřáte na 100°C, aby se zcela

Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá

Namontujte filtr s uhlíkem na zadní stranu tukového filtru

a upevněte dvěma páskami.

Pozor! Pásky jsou součástí vybavení uhlíkového filtru a

• K demontáži filtru postupujte opačně.

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

• Vyjměte ochranu jemným vypáčením pomocí malého

šroubováku či podobného nástroje.

Vyměňte poškozenou žárovku.

• Používejte pouze halogenová svítidla PHILIPS STANDARD LINE kód 425409 a nová musí mít 12V 20W

• Připojte lampičku k el.vedení a vsuňte lampičku zpět do

Jestliže osvětlení nefunguje, dříve než zavoláte servis si

ověřte, zda jste správně nasadili žárovky do uložení.50

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto

použitie, údržba a montáž ostanú rovnaké.

elektrického otrasu.

Použitie odvodových trubíc a otvorov do steny s menším

priemerom má za následok zníženie odsávadsej výkonnosti e

drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.

Elektrické napojenie

UPOZORNENIE: pred napojením okruhu odsávača pary do

Stlačením tlačidla „2“, motor prejde do rýchlosti 1.

Stlačením tlačidla počas činnosti, odsávač pary prejde do

3. Zníženie rýchlosti

Stlačením tlačidla „3“, dôjde k zníženiu rýchlosti,

z rýchlosti 4 (intenzívna) na rýchlosť 1.

4. Zvýšenie rýchlosti

Stlačením tlačidla „4“ s odsávačom pary v stave OFF,

odsávač pary prechádza do rýchlosti 1.

Stlačením tlačidla počas činnosti odsávača pary, dôjde

tlačidlo „3“, odsávač pary sa nastaví do rýchlosti 3, stla

vynuluje signalizácia uhlíkového filtra.

Tento režim sa može ukončiť stlačením tlač

Údržba Uhlíkového filtra

Údržba filtra Tukov a Uhlíkového filtra
