GEBRUIKSAANWIJZING KUADRA IXA43 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

leur logement, avant de contacter le service après-vente.22

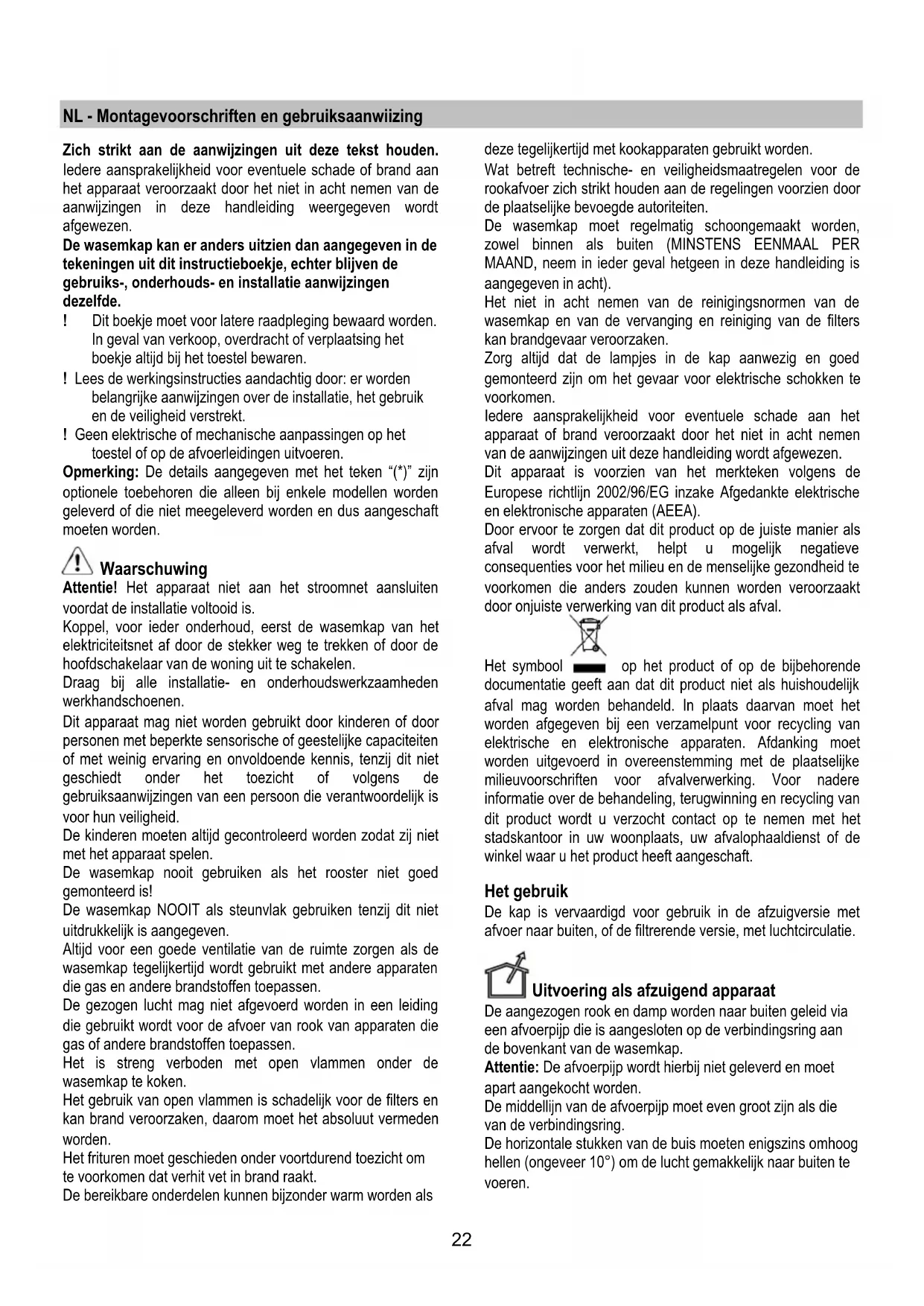

NL - Montagevoorschriften en gebruiksaanwiizing

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

De wasemkap kan er anders uitzien dan aangegeven in de

tekeningen uit dit instructieboekje, echter blijven de

gebruiks-, onderhouds- en installatie aanwijzingen

! Dit boekje moet voor latere raadpleging bewaard worden.

In geval van verkoop, overdracht of verplaatsing het

boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden

belangrijke aanwijzingen over de installatie, het gebruik

en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het

toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als

deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via

een afvoerpijp die is aangesloten op de verbindingsring aan

de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet

apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die

van de verbindingsring.

De horizontale stukken van de buis moeten enigszins omhoog

hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te

Note. Als de wasemkap reeds is voorzien van koolstoffilter

dan moet u dit verwijderen.

Verbind de wasemkap aan wandafvoerpijpen en

afvoeropeningen met dezelfde diameter als de luchtuitgang

(verbindingsflens).Het gebruik van wandafvoerpijpen of

afvoeropeningen met een kleinere diameter zal leiden tot een

vermogensverlies en een sterke toename van het

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk

! Gebruik zo min mogelijk bochten (maximaal toegestane

! Vermijd grote verschillen in doorsnede.

! Gebruik een buis met een zo glad mogelijke binnenkant.

! Het gebruikte materiaal moet volgens norm zijn.

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,

koolstoffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer

teruggeblazen wordt in het vertrek via het bovenste rooster

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 50cm

liggen, in geval van een elektrisch fornuis en 65cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften. Heeft de kap geen

stekker (rechtstreekse verbinding met het net) of is deze niet

goed te bereiken, dan moet er een tweepolige schakelaar

worden geplaatst die de volledige ontkoppeling van het net

garandeert in het geval van een overspanning van klasse III,

in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als

de kabel beschadigd is, vraag de technische dienst voor een

De wasemkap is voorzien van bevestigingspluggen die

geschikt zijn voor de meeste muurs/plafonds. Er moet echter

contact opgenomen worden met een gekwalificeerd technicus

om u ervan te vergewissen dat de materialen geschikt zijn

voor het type muur/plafond. Het muur/plafond moet stevig

genoeg zijn om het gewicht van de kap te houden.

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

2. Motor ON/OFF Door op toets “2” te drukken gaat de motor op snelheid 1.

Door, met werkende kap, op de toets te drukken gaat de

Door op toets “3” te drukken neemt de snelheid af, van

snelheid 4 (intensieve zuigkracht) naar snelheid 1.

Door op toets “4” te drukken, met de kap op OFF, gaat

de kap op snelheid 1.

Door, met werkende kap, op de toets te drukken neemt

de snelheid toe, van snelheid 1 naar snelheid 4

(intensieve zuigkracht).

Voor de intensieve zuigkracht is er een timer functie. De

standaard tijd is 5 minuten, na afloop ervan schakelt de

afzuigkap over naar snelheid 2.

Om de functie vóór de ingestelde tijd uit te schakelen

druk op toets "3”, de afzuigkap gaat op stand 3; door op

toets “2” te drukken gaat de afzuigkap uit.

Iedere snelheid komt overeen met een signalering op de

Vetfilter signalering

De vetfilter signalering heeft na 40 werkuur plaats en wordt op

de display weergegeven met een knipperend nummer 1.

Als deze signalering verschijnt moet het geïnstalleerde

vetfilter gereinigd worden.

De signalering is zichtbaar met de kap op ON.

Om de signalering te verwijderen, druk, langer dan 3

seconden, op toets “2” totdat de signalering uitgaat.

De signalering wordt verwijderd met de kap op ON.

Koolstoffilter signalering (alleen voor filterend apparaat)

De koolstoffilter signalering heeft na 160 werkuur plaats en

wordt op de display weergegeven met een knipperend

Als deze signalering verschijnt moet het geïnstalleerde

koolstoffilter vervangen worden.

De signalering is zichtbaar met de kap op ON.24

Om de signalering te verwijderen, druk, langer dan 3

seconden, op toets “2” totdat de signalering uitgaat.

De signalering wordt verwijderd met de kap op ON.

In het geval van een gelijktijdige signalering van beide filters,

knipperen op de display, achterelkaar, nummer 1 en nummer

De reset geschiedt door 2 maal de boven beschreven

procedure uit te voeren.

De eerste keer wordt de signalering van het vetfilter gereset,

de tweede keer die van het koolstoffilter.

In de standaard modus is de koolstoffilter signalering niet

Indien de afzuigkap als filterende apparaat wordt gebruikt

moet de koolstoffilter signalering geactiveerd worden.

Activering van de koolstoffilter signalering:

Zet de afzuigkap op OFF en houd tegelijkertijd, 3 seconden

lang , de toetsen "2" en "3" ingedrukt.

De nummers 1 en 2 knipperen 2 seconden lang achterelkaar.

Uitschakeling van de koolstoffilter signalering:

Zet de afzuigkap op OFF en houd tegelijkertijd, 3 seconden

lang, de toetsen "2" en "3" ingedrukt.

Het nummer 1 knippert 2 seconden lang.

De kap is voorzien van een temperatuursensor die de motor

op snelheid 3 inschakelt als de omgevingstemperatuur, in de

buurt van de display, te hoog is.

De alarmtoestand wordt op de display weergegeven met een

Deze toestand blijft voortbestaan totdat de temperatuur onder

de alarmgrens daalt.

Om deze modus te verlaten druk op één van de volgende

toetsen “2”, “3” of “4”.

Elke 30 seconden wordt door de sensor de

omgevingstemperatuur in de buurt van de display

Snelheid 4 (intensieve zuigkracht)

Onderhoud Koolstoffilter

Onderhoud Vetfilter en Koolstoffilter

Attentie! Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Reinig het paneel voor de omtrek zuiging even vaak als het

vetfilter, gebruik een doek en een niet te geconcentreerd

vloeibaar reinigingsmiddel. Gebruik geen producten die

schuurmiddelen bevatten.

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de

aanwijzer verzadigde filters – indien aanwezig op het model in

Uw bezit – deze noodzaak aangeeft) met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste

ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

Het koolstoffilter kan om de twee maanden gewassen worden

(of als de filter verzadiging indicatie – indien aanwezig op het

model in Uw bezit – deze noodzaak aangeeft) in warm water

en met geschikte reinigingsmiddelen of in de vaatwasmachine

op 65°C (in het geval van een reiniging in de vaatwasmachine

voer een volledige wascyclus uit zonder vaten).

Verwijder het overtollige water zonder het filter te

beschadigen, daarna het matje 10 minuten lang in de oven op

100°C doen om het goed te drogen.

Vervang het matje om de 3 jaar en elke keer dat het

Plaats het koolstoffilter achter het vetfilter en maak het

met twee staven vast.

Attentie! De staven zijn inbegrepen in de verpakking van

het koolstoffilter en niet bij de wasemkap.

• Voor de demontage van het filter in de tegengestelde

Attentie! Alvorens de lampjes aan te raken controleer eerst of

• Met een kleine rechte schroevedraaier, een hefwerking

op de randen van het lampje uitvoeren om dit te

• Het lampje verwijderen en vervangen met een nieuw

lampje van 12V 20W MAX 30° Ø35 12V GU4.

• De vervanging en de montage van het lampje in de

tegengestelde volgorde uitvoeren.

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
