MANUALE UTENTE KUADRA IXA43 ELICA

IT Istruzioni di montaggio e d'uso

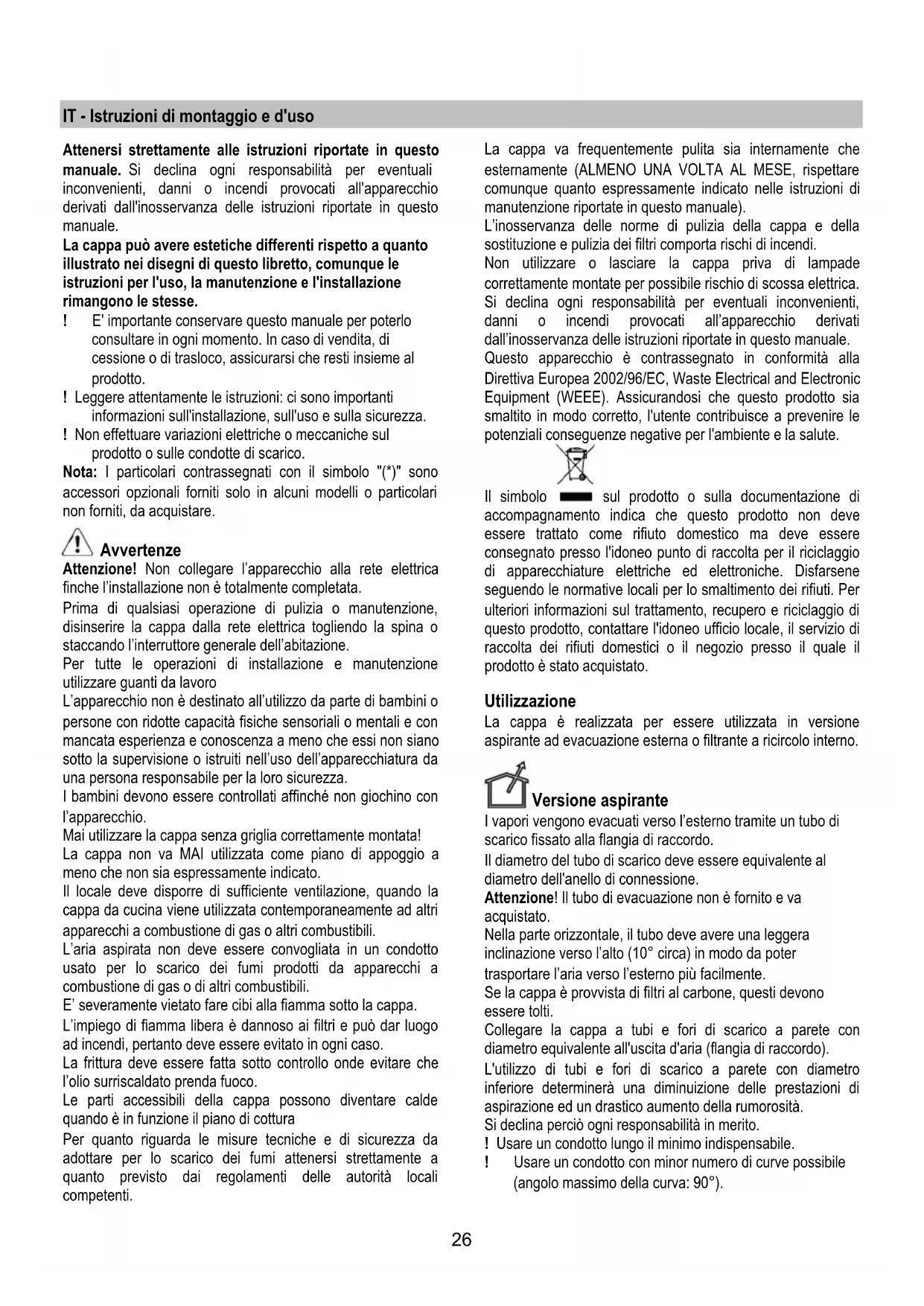

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

La cappa può avere estetiche differenti rispetto a quanto

illustrato nei disegni di questo libretto, comunque le

istruzioni per l'uso, la manutenzione e l'installazione

rimangono le stesse.

! E' importante conservare questo manuale per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme al

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o particolari

non forniti, da acquistare.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

Per tutte le operazioni di installazione e manutenzione

utilizzare guanti da lavoro

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Le parti accessibili della cappa possono diventare calde

quando è in funzione il piano di cottura

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l’esterno tramite un tubo di

scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al

diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va

Nella parte orizzontale, il tubo deve avere una leggera

inclinazione verso l’alto (10° circa) in modo da poter

trasportare l’aria verso l’esterno più facilmente.

Se la cappa è provvista di filtri al carbone, questi devono

Collegare la cappa a tubi e fori di scarico a parete con

diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro

inferiore determinerà una diminuizione delle prestazioni di

aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).27

! Evitare cambiamenti drastici di sezione del condotto.

! Usare un condotto con l’interno piu’ liscio possibile.

! Il materiale del condotto deve essere approvato

L’aria aspirata verrà sgrassata e deodorata vengono rimossi

prima di essere riconvogliata nella stanza. Per utilizzare la

cappa in questa versione è necessario installare un sistema di

filtraggio aggiuntivo a base di carboni attivi.

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 50cm in caso di cucine

elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se sprovvista di

spina (collegamento diretto alla rete) o la spina non è posta in

zona accessibile applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in

caso di danneggiamento del cavo, richiederlo al servizio

La cappa è dotata di tasselli di fissaggio adatti alla maggior

parte di pareti/soffitti. E’ tuttavia necessario interpellare un

tecnico qualificato per accertarVi sull’idoneità dei materiali a

seconda del tipo di parete/soffitto. La/il parete/soffitto deve

essere sufficientemente robusto da sostenere il peso della

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Premendo il tasto “2” il motore passa in velocità 1.

Premendo il tasto durante il funzionamento la cappa

3. Decremento velocità

Premendo il tasto “3” si ottiene il decremento della

velocità, dalla velocità 4 (intensiva) alla velocità 1.

4. Incremento velocità

Premendo il tasto “4” con la cappa in stato OFF, la

cappa passa in velocità 1.

Premendo il tasto durante il funzionamento si ottiene

l’incremento della velocità, dalla velocità 1 alla velocità 4

La velocità intensiva è temporizzata. La temporizzazione

standard è di 5’, alla fine della quale la cappa si

posiziona alla velocità 2.

Per disattivare la funzione prima dello scadere del tempo

premere il tasto “3”, la cappa si posizionerà alla velocità

3, premendo il tasto “2” la cappa si spegnerà.

Ad ogni velocità corrisponde una segnalazione sul

OFF: Nessuna segnalazione

Velocità 4: 4 lampeggiante

Segnalazione filtro grassi

La segnalazione filtro grassi avviene dopo 40 ore di utilizzo e

viene indicata dal display con il numero 1 lampeggiante.

Quando compare tale segnalazione il filtro grassi installato

necessita di essere lavato.

La segnalazione è visibile con la cappa in stato ON.

Per eliminare la segnalazione del filtro grassi, premere il tasto

“2” per più di 3”, fino allo spegnimento della segnalazione.

L’eliminazione della segnalazione è possibile con la cappa in

Segnalazione filtro carbone (solo per versione filtrante)

La segnalazione filtro carbone avviene dopo 160 ore di utilizzo

e viene indicata dal display con il numero 2 lampeggiante.

Quando compare tale segnalazione il filtro grassi installato

deve essere sostituito.

La segnalazione è visibile con la cappa in stato ON.28

Per eliminare la segnalazione del filtro grassi, premere il tasto

“2” per più di 3”, fino allo spegnimento della segnalazione.

L’eliminazione della segnalazione è possibile con la cappa in

Nel caso di segnalazione contemporanea di entrambi i filtri,

sul display lampeggeranno i numeri 1 e 2 alternativamente.

Il reset avviene effettuando 2 volte la procedera sopra

La prima volta resetta la segnalazione del filtro grassi, la

seconda resetta la segnalazione del filtro carboni.

Nella modalità standard la segnalazione filtro carboni non è

Nel caso si utilizzi la cappa in versione filtrante è necessario

abilitare la segnalazione filtro carboni.

Attivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti

contemporaneamente i tasti “2” e “3” per 3”.

I numeri 1 e 2 lampeggeranno alternativamente per 2”.

Disattivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti

contemporaneamente i tasti “2” e “3” per 3”.

Il numero 1 lampeggerà per 2”.

La cappa è equipaggiata con un sensore di temperatura che

attiva il motore alla velocità 3 nel caso in cui la temperatura

nella zona display sia troppo elevata.

La condizione di allarme viene indicata dal display con la

lettera t lampeggiante.

Questa condizione permane fino a quando la temperatura non

scende al di sotto della soglia di allarme.

Si può uscire da questa modalità premendo il tasto “2”, “3” o

Ogni 30” il sensore verifica la temperatura ambiente della

Visualizzazioni Display

Visualizzazione Stato

Velocità 4 (intensiva)

Manutenzione filtro Grassi

Manutenzione filtro Carbone

Manutenzione filtro Grassi e filtro

Allarme Temperatura29

Attenzione! Prima di qualsiasi operazione di pulizia o

manutenzione, disinserire la cappa dalla rete elettrica

togliendo la spina o staccando l’interruttore generale

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di

incendi. Si raccomanda quindi di attenersi alle istruzioni

Si declina ogni responsabilità per eventuali danni al motore,

incendi provocati da un’impropria manutenzione o

dall’inosservanza delle suddette avvertenze.

Pulire il pannello di aspirazione perimetrale con la stessa

frequenza del filtro antigrasso, usare un panno ed un

detergente liquido non troppo concentrato. Non utilizzare mai

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Per smontare il filtro grassi tirare la maniglia di sgancio a

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando

il sistema di indicazione di saturazione dei filtri - se previsto

sul modello in possesso- indica questa necessità) in acqua

calda e detergenti idonei o in lavastoviglie a 65°C (in caso di

lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo

senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché

riporlo nel forno per 10 minuti a 100°C per asciugarlo

Sostituire il materassino ogni 3 anni e ogni volta che il panno

risulta danneggiato.

Installare il filtro al carbone sul retro del filtro grassi e

fissare con due bacchette.

Attenzione! Le bacchette sono incluse nella confezione

del filtro carbone e non sulla cappa.

• Per smontare il filtro procedere in senso inverso.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

• Con un piccolo cacciavite a taglio, far leva sui bordi della

lampadina per estrarla.

• Sfilare la lampadina da sostituire e sostituirla con una

nuova da 12V 20W MAX 30° Ø35 12V GU4.

• Eseguire il montaggio della nuova lampada procedendo

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.30

ES - Montaje y modo de empleo

rozpouštěcí prostředek. Nepoužívejte nidky brusné látky.

Pulire il pannello di aspirazione perimetrale con la stessa

frequenza del filtro antigrasso, usare un panno ed un

detergente liquido non troppo concentrato. Non utilizzare mai

• Sfilare la lampadina da sostituire e sostituirla con una
