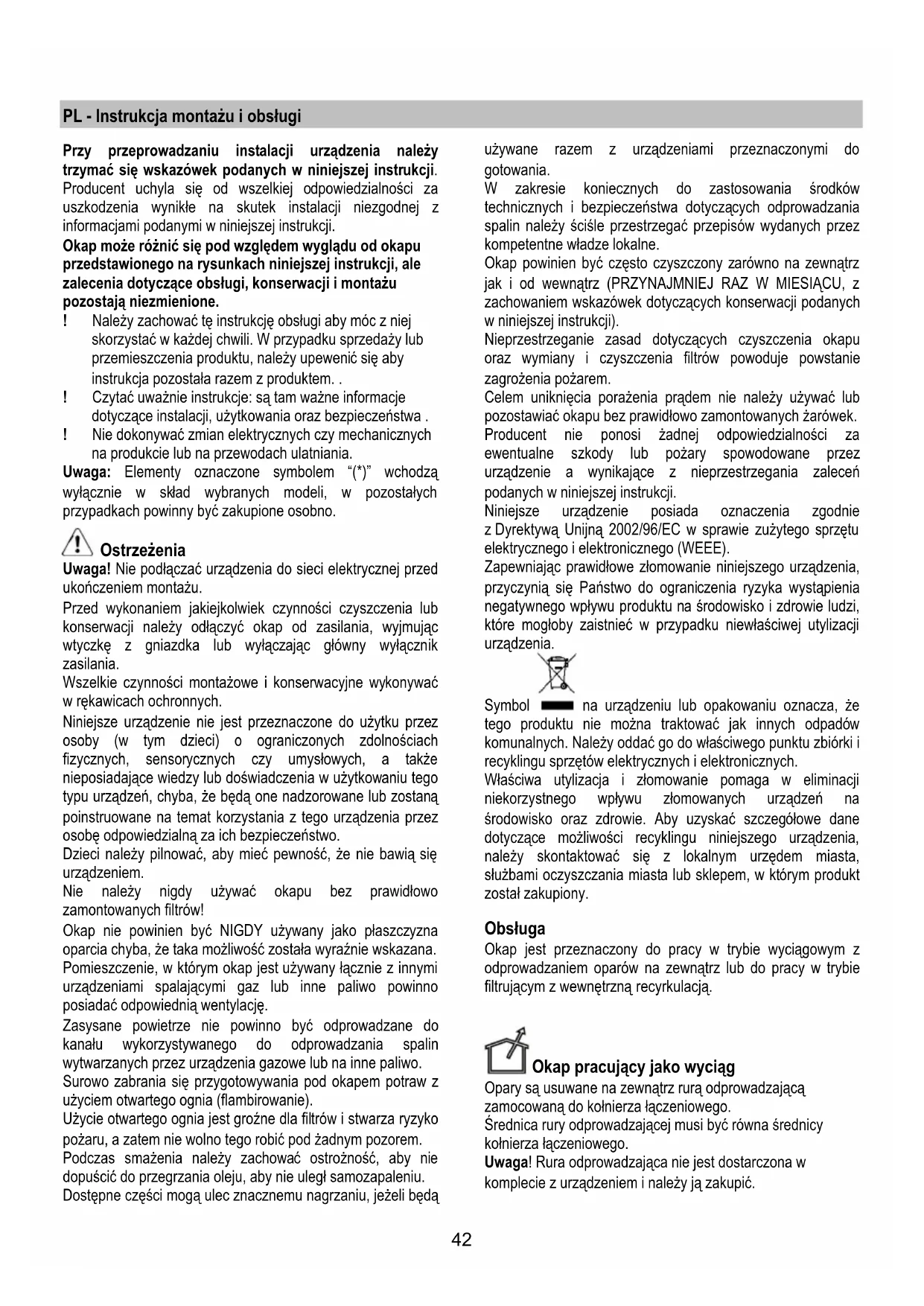

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy

trzymać się wskazówek podanych w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za

uszkodzenia wynikłe na skutek instalacji niezgodnej z

informacjami podanymi w niniejszej instrukcji.

Okap może różnić się pod względem wyglądu od okapu

przedstawionego na rysunkach niniejszej instrukcji, ale

zalecenia dotyczące obsługi, konserwacji i montażu

pozostają niezmienione.

! Należy zachować tę instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży lub

przemieszczenia produktu, należy upewenić się aby

instrukcja pozostała razem z produktem. .

! Czytać uważnie instrukcje: są tam ważne informacje

dotyczące instalacji, użytkowania oraz bezpieczeństwa .

! Nie dokonywać zmian elektrycznych czy mechanicznych

na produkcie lub na przewodach ulatniania.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą

ład wybranych modeli, w pozostałych

przypadkach powinny być zakupione osobno.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub

konserwacji należy odłączyć okap od zasilania, wyjmując

wtyczkę z gniazdka lub wyłączając główny wyłącznik

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią

Nie należy nigdy używać okapu bez prawidłowo

zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami spalającymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania spalin

wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z

użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko

pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie

dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

ą ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

spalin należy ściśle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

na urządzeniu lub opakowaniu oznacza, że

tego produktu nie można traktować jak innych odpadów

komunalnych. Należy oddać go do właściwego punktu zbiórki i

recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji

niekorzystnego wpływu złomowanych urządzeń na

środowisko oraz zdrowie. Aby uzyskać szczegółowe dane

dotyczące możliwości recyklingu niniejszego urządzenia,

należy skontaktować się z lokalnym urzędem miasta,

służbami oczyszczania miasta lub sklepem, w którym produkt

Okap jest przeznaczony do pracy w trybie wyciągowym z

odprowadzaniem oparów na zewnątrz lub do pracy w trybie

filtrującym z wewnętrzną recyrkulacją.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą

zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy

kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w

komplecie z urządzeniem i należy ją zakupić.43

W części poziomej, rura musi mieć lekką inklinację do góry

(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one

Podłączyć okap do przewodu wentylacyjnego rurą

odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu

z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje

zmniejszenie zdolności zasysania oraz drastyczne

zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć

(maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

żywać przewodu o jak najgładszej powierzchni

! Materiał przewodu musi być zgodny z obowiązującymi

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów

zanim zostanie zwrócone do pomieszczenia przez kratki w

górnej osłonie komina.

Minimalna odległość między powierzchnią, na której znajdują

się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 50cm w

przypadku kuchenek elektrycznych i nie mniej niż 65cm w

przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na

tabliczce umieszczonej w wewnętrznej części okapu. Jeśli

okap jest wyposażony we wtyczkę, należy ją podłączyć do

gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie

jest wyposażony we wtyczkę (bezpośrednie podłączenie do

sieci) lub wtyczka nie znajduje się w łatwo dostępnym

miejscu, należy zastosować znormalizowany wyłącznik

dwubiegunowy, który umożliwi całkowite odcięcie od sieci

elektrycznej w warunkach nadprądowych kategorii III, zgodnie

z zasadami instalacji.

Uwaga: Przed ponownym podłączeniem obwodu okapu do

zasilania i sprawdzeniem poprawności jego działania należy

się zawsze upewnić, czy przewód zasilający jest prawidłowo

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić

biurze obsługi serwisowej.

Okap jest zaopatrzony w kołki mocujące odpowiednie do

większości ścian i sufitów. Konieczne jest jednak zasięgnięcie

porady wykwalifikowanego technika, aby upewnić się co do

odpowiedniości materiałów w zależności od typu ściany lub

sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby

utrzymać ciężar okapu.44

W przypadku, gdy powietrze w pomieszczeniu kuchennym

jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

okapu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze

przez ok. 15 minut po zakończeniu gotowania.

Wciskając klawisz “2” silnik przechodzi na prędkość 1.

Wciskając klawisz podczas działania okap przechodzi w

3. Zmniejszenie prędkości

Wciskając klawisz „3” uzyskuje się zmniejszenie

prędkości, z prędkości 4 (intensywna) do prędkości 1.

4. Zwiększenie prędkości

Wciskając klawisz “4” z okapem w stanie OFF, okap

przechodzi na prędkość 1.

Wciskając klawisz podczas działania uzyskuje się

zwiększenie prędkości, z prędkości 1 do prędkości 4

Prędkość intensywna ma regulator czasowy. Ustawienie

czasowe standard wynosi 5’ po zakończeniu, którego

okap przechodzi na prędkość

Aby wyłączyć tą funkcję przed upłynięciem czasu należy

wcisnąć klawisz “3”, okap przechodzi na pozycję 3,

wciskając klawisz “2” okap wyłączy się.

Każdej prędkości odpowiada jakaś sygnalizacja na

OFF: Brak jakiejkolwiek sygnalizacji

Prędkość 4: 4 migocząca

Sygnalizacja filtra smarów

Sygnalizacja filtra smarów odbywa się po upływie 40 godzin

użytkowania i zostaje wskazana na wyświetlaczu migoczącą

Kiedy pojawia się taka sygnalizacja zainstalowany filtr smarów

wymaga czyszczenia (mycia).

Sygnalizacja jest widoczna z okapem w stanie ON.

łączyć sygnalizację filtra smarów, wcisnąć klawisz „2”

przez co najmniej 3” aż do wyłączenia sygnalizacji.

Wyłączenie sygnalizacji możliwe jest jedynie kiedy okap jest w

Sygnalizacja filtra węglowego (tylko dla wersji filtrującej)

Sygnalizacja filtra węglowego odbywa się po upływie 160

godzin użytkowania i zostaje wskazana na wyświetlaczu

Kiedy pojawia się taka sygnalizacja zainstalowany filtr smarów

musi być wymieniony.

Sygnalizacja jest widoczna z okapem w stanie ON.

Aby wyłączyć sygnalizację filtra smarów, wcisnąć klawisz „2”

przez co najmniej 3” aż do wyłączenia sygnalizacji.

Wyłączenie sygnalizacji możliwe jest jedynie kiedy okap jest w

W przypadku jednoczesnej sygnalizacji obydwu filtrów na

wyświetlaczu migoczą alternatywnie liczby 1 i 2.

Reset odbywa się wykonując 2 razy wyżej opisaną procedurę.

Za pierwszym razem resetuje sygnalizację filtra smarów a za

drugim sygnalizację filtra węglowego.

W sposobie standard sygnalizacja filtra węglowego nie jest

W przypadku używania okapu w wersji filtruj

jest włączenie sygnalizacji filtra węglowego.

Aktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i trzymać wciśnięte jednocześnie

klawisze “2” i “3” przez 3”.

Liczby 1 i 2 migoczą naprzemiennie przez 2”.

Dezaktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i trzymać wciśnięte jednocześnie

klawisze “2” i “3” przez 3”.

Liczba 1 migocze przez 2”.

Okap jest wyposażony w czujnik temperatury który aktywuje

silnik na prędkość 3 w przypadku kiedy temperatura w pobliżu

wyświetlacza jest zbyt wysoka.

Stan alarmowy jest wskazany na wyświetlaczu za pomocą

migoczącej litery t.

Stan ten jest utrzymywany aż do momentu kiedy temperatura

nie spadnie poniżej progu alarmowego.

Można wyjść z tego sposoby wciskając klawisz “2”, “3” lub

Co 30” czujnik sprawdza temperaturę środowiska w strefie

Wizualizacja Wyś wietlacza

Prędkość 4 (intensywna)

Konserwacja filtra Smarów

Konserwacja filtra Węglowego

Konserwacja filtra Smarów i filtra

Uwaga! Przed wykonaniem jakiejkolwiek czynności

czyszczenia lub konserwacji należy odłączyć okap od

zasilania wyjmując wtyczkę z gniazdka lub wyłączając

główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów tłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne uszkodzenia silnika lub pożary wynikające z

nieprzestrzegania zasad konserwacji oraz wzmiankowanych

Panel zasysający powinien być czyszczony z taką samą

częstotliwością co filtr przeciwtłuszczowy, należy użyć szmatki

namoczonej w niezbyt stężonym płynnym detergencie. Nie

należy nigdy używać substancji ściermych.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieagresywnego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może

się odbarwić, ale nie zmienią się jego charakterystyczne

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy może być myty co dwa miesiące (lub, gdy

system odczytujący nasycenie filtra wskaże taką konieczność

– jeżeli taki system wchodzi w stan wyposażenia posiadanego

okapu) ciepłą wodą z dodatkiem odpowiednich detergentów

lub w zmywarce w temperaturze 65°C (w przypadku mycia

w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić

filtra, a następnie umieścić filtr w piekarniku na 10 minut w

temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia

uszkodzenia materiału.

Zamontować filtr węglowy z tyłu filtra

przeciwtłuszczowego przy użyciu dwóch elementów

Uwaga! Elementy mocujące są umieszczone wewnątrz

opakowania filtra wę

• Aby wyjąć filtr należy wykonać powyższe czynności w

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy odłączyć okap od zasilania

energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

• Za pomocą małego płaskiego śrubokrętu podważyć

brzegi żarówki w celu jej wyjęcia.

• Wyjąć żarówkę do wymiany i zastąpić ją nową 12V 20W

• Zamontować nową lampę, wykonując opisane czynności

w odwrotnej kolejności.

W przypadku, gdy oświetlenie nie działa należy najpierw

sprawdzić, czy lampki zostały prawidłowo zamontowane.

Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie

działa, należy zwrócić się do serwisu.46

CS - Návod na montáž a používání
