BRUKSANVISNING KUADRA IXA43 ELICA

NO Instrukser for montering og bruk

pravilno stavili lampu prije nego što pozovete tehnički servis78

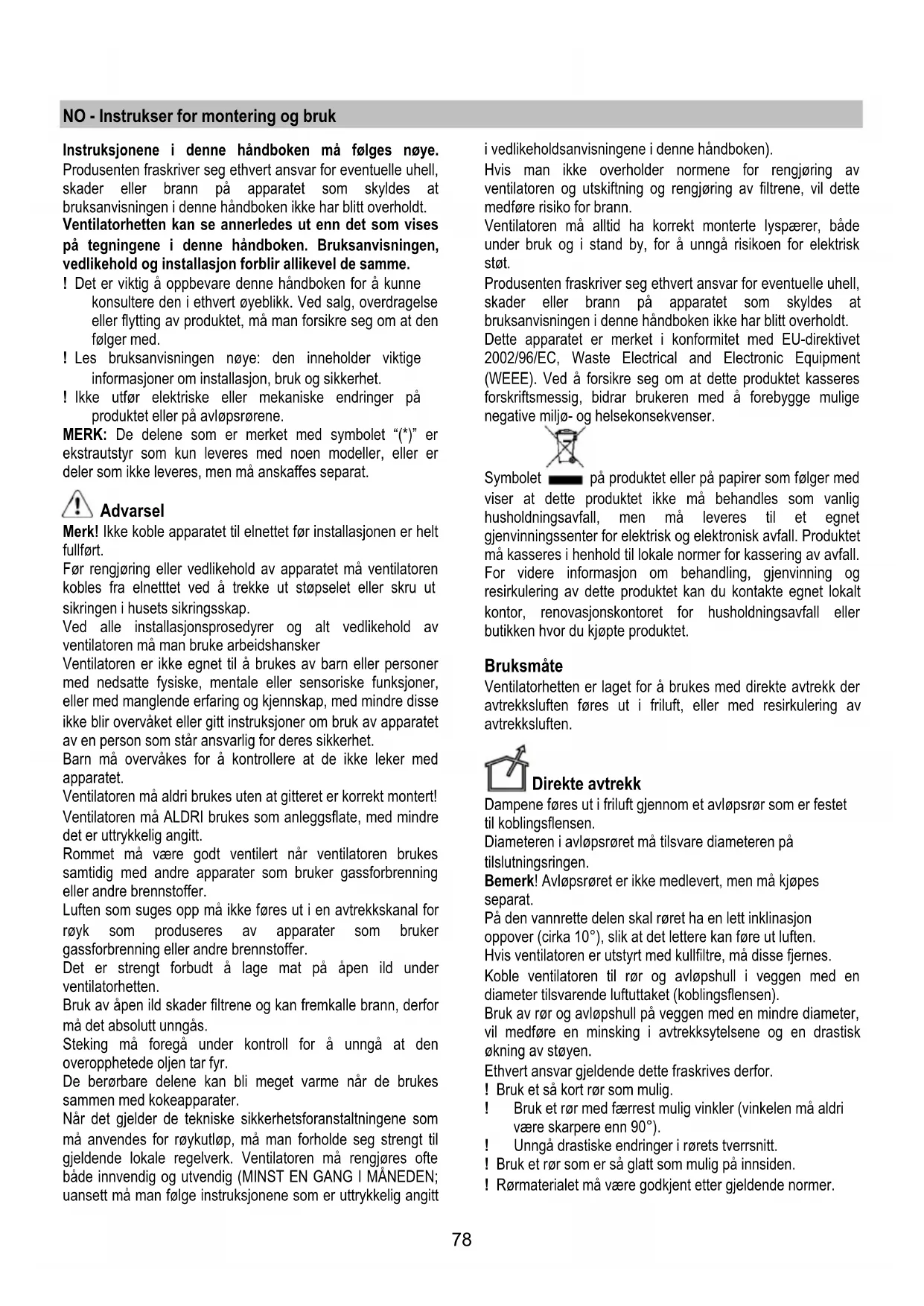

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,

på tegningene i denne håndboken. Bruksanvisningen,

vedlikehold og installasjon forblir allikevel de samme.

! Det er viktig å oppbevare denne håndboken for å kunne

konsultere den i ethvert øyeblikk. Ved salg, overdragelse

eller flytting av produktet, må man forsikre seg om at den

! Les bruksanvisningen nøye: den inneholder viktige

informasjoner om installasjon, bruk og sikkerhet.

! Ikke utfør elektriske eller mekaniske endringer på

produktet eller på avløpsrørene.

MERK: De delene som er merket med symbolet “(*)” er

ekstrautstyr som kun leveres med noen modeller, eller er

deler som ikke leveres, men må anskaffes separat.

Merk! Ikke koble apparatet til elnettet før installasjonen er helt

Før rengjøring eller vedlikehold av apparatet må ventilatoren

kobles fra elnetttet ved å trekke ut støpselet eller skru ut

sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av

ventilatoren må man bruke arbeidshansker

Ventilatoren er ikke egnet til å brukes av barn eller personer

med nedsatte fysiske, mentale eller sensoriske funksjoner,

eller med manglende erfaring og kjennskap, med mindre disse

ikke blir overvåket eller gitt instruksjoner om bruk av apparatet

av en person som står ansvarlig for deres sikkerhet.

Barn må overvåkes for å kontrollere at de ikke leker med

Ventilatoren må aldri brukes uten at gitteret er korrekt montert!

Ventilatoren må ALDRI brukes som anleggsflate, med mindre

det er uttrykkelig angitt.

Rommet må være godt ventilert når ventilatoren brukes

samtidig med andre apparater som bruker gassforbrenning

eller andre brennstoffer.

Luften som suges opp må ikke føres ut i en avtrekkskanal for

røyk som produseres av apparater som bruker

gassforbrenning eller andre brennstoffer.

Det er strengt forbudt å lage mat på åpen ild under

Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor

må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den

overopphetede oljen tar fyr.

De berørbare delene kan bli meget varme når de brukes

sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstaltningene som

må anvendes for røykutløp, må man forholde seg strengt til

gjeldende lokale regelverk. Ventilatoren må rengjøres ofte

både innvendig og utvendig (MINST EN GANG I MÅNEDEN;

uansett må man følge instruksjonene som er uttrykkelig angitt

i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for rengjøring av

ventilatoren og utskiftning og rengjøring av filtrene, vil dette

medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både

under bruk og i stand by, for å unngå risikoen for elektrisk

2002/96/EC, Waste Electrical and Electronic Equipment

(WEEE). Ved å forsikre seg om at dette produktet kasseres

forskriftsmessig, bidrar brukeren med å forebygge mulige

negative miljø- og helsekonsekvenser.

viser at dette produktet ikke må behandles som vanlig

husholdningsavfall, men må leveres til et egnet

gjenvinningssenter for elektrisk og elektronisk avfall. Produktet

må kasseres i henhold til lokale normer for kassering av avfall.

For videre informasjon om behandling, gjenvinning og

resirkulering av dette produktet kan du kontakte egnet lokalt

kontor, renovasjonskontoret for husholdningsavfall eller

butikken hvor du kjøpte produktet.

Ventilatorhetten er laget for å brukes med direkte avtrekk der

avtrekksluften føres ut i friluft, eller med resirkulering av

Dampene føres ut i friluft gjennom et avløpsrør som er festet

Diameteren i avløpsrøret må tilsvare diameteren på

Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes

På den vannrette delen skal røret ha en lett inklinasjon

oppover (cirka 10°), slik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avløpshull i veggen med en

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et rør som er så glatt som mulig på innsiden.

! Rørmaterialet må være godkjent etter gjeldende normer.79

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før

den føres tilbake i rommet. Hvis man vil bruke ventilatoren i

denne versjonen, er det nødvendig å installere et ekstra

filtersystem basert på aktivt kull.

Minimumsavstanden mellom støtteoverflaten for

kokeredskapene på kokeapparatet og undersiden av

kjøkkenventilatoren må ikke være på mindre enn 50cm når

det gjelder elektriske komfyrer og 65cm når det gjelder

det følger med ledningstikk, kobles ventilatoren til en lett

tilgjengelig stikkontakt som er godkjent i henhold til gjeldende

normer. Hvis det ikke følger med ledningstikk (direkte kobling

til elnettet), eller stikkontakten ikke er lett tilgjengelig, må man

sette på en godkjent topolet bryter som garanterer fullstendig

frakobling fra elnettet i situasjonene som oppstår i kategorien

overspenning III, i henhold til installasjonsreglene.

Merk! Før man kobler ventilatoren strømkrets til elnettet og

fastslår at alt fungerer korrekt, må man alltid kontrollere at

strømledningen er korrekt montert.

skades, skal man henvende seg til kundeassistansen for kjøp

fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert

tekniker kontrollere for å forsikre deg om at disse materialene

egner seg til din vegg/ditt tak. Veggen/taket må være sterkt

nok til å tåle ventilatorhettens vekt.

Bruk største hastighet ved høy dampkonsentrasjon på

kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du

begynner å lage mat og la den fortsette å virke i enda circa 15

minutter etter du er ferdig med matlagingen.

Ved å trykke på knapp “2”, går motoren over i hastighet

Hvis man trykker på knappen mens ventilatoren er i

funksjon, vil ventilatoren slå seg av (OFF).

3. Senking av hastigheten

Ved å trykke på knapp “3”, senkes hastigheten fra

hastighet 4 (intensiv) til hastighet 1.

Ved å trykke på knapp “4” når ventilatoren er avslått

(OFF), vil ventilatoren slås på i hastighet 1.

Hvis man trykker på knappen mens ventilatoren er i

funksjon, vil hastigheten øke fra hastighet 1 til hastighet 4

ventilatoren gå over i hastighet 2.

For å deaktivere funksjonen før den innstilte tiden er

over, skal man trykke på knapp “3”. Ventilatoren stilles i

hastighet 3; ved å trykke på knapp “2”, vil ventilatoren

Hver hastighet har sitt eget signal på displayet:

Signal for mettet fettfilter

Signalet for mettet fettfilter gis etter 40 brukstimer, og angis av

at tallet 1 blinker på displayet.

Når dette signalet vises, må det installerte fettfilteret vaskes.

Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet fettfilter, skal man holde

knappen “2” inntrykt i mer enn 3 sekunder, helt til signalet

Signalet kan tilbakestilles kun når ventilatoren er påslått (ON).

Signal for mettet kullfilter (kun for versjonen med

resirkulering av luften)

Signalet for skittent kullfilter gis etter 160 brukstimer, og angis

av at tallet 2 blinker på displayet.

Når dette signalet vises, må det installerte kullfilteret skiftes ut.

Signalet vises når ventilatoren er påslått (ON).80

For å tilbakestille signalet for mettet kullfilter, skal man holde

knappen “2” inntrykt i mer enn 3 sekunder, helt til signalet

Man tilbakestiller signalene ved å utføre ovennevnte

Første gangen vil signalet for fettfilteret tilbakestilles, og andre

gangen tilbakestilles signalet for kullfilteret.

I standardmodus er ikke signalet for mettet kullfilter aktivert.

Dersom man bruker ventilatoren i versjonen med resirkulering

av luften, er det nødvendig å aktivere signalet for mettet

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren i OFF, og hold knappene “2” og “3” inntrykt

samtidig i 3 sekunder.

Tallene 1 og 2 blinker alternativt i 2 sekunder.

Deaktivering av signalet for mettet kullfilter:

Sett ventilatoren i OFF, og hold knappene “2” og “3” inntrykt

samtidig i 3 sekunder.

Denne statusen forblir helt til temperaturen igjen går under

Man kan gå ut av denne modusen ved å trykke på knapp “2”,

Sensoren måler romtemperaturen rundt displayområdet hvert

Hastighet 4 (intensiv)

Vedlikehold av fettfilteret

Vedlikehold av kullfilteret

Vedlikehold av fettfilteret og kullfilteret

Advarsel! Før enhver form for rengjøring eller vedlikehold

må ventilatorhetten frakobles strømnettet ved å dra ut

ledningen eller slå av husets hovedstrømbryter.

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig

(minst så ofte som man utfører vedlikehold av fettfiltrene). Til

rengjøring benyttes en klut fuktet med et nøytralt

Unngå bruk av slipende eller etsende produkter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av

filtrene følges, kan det føre til brann. Det er derfor meget viktig

å følge denne bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle

skader på motoren, brann som skyldes manglende

vedlikehold eller andre skader som skyldes at instruksene

over ikke er blitt fulgt.

Panelet for oppsuging rundt kanten skal rengjøres med

samme hyppighet som fettfilteret. Bruk en klut med flytende,

ikke for konsentrert rengjøringsmiddel. Bruk aldri slipende

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det

elektroniske systemet viser at filteret er skittent – hvis din

modell har denne funksjonen), med milde (ikke aggressive)

rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,

For å demontere fettfilteret må man dra i fjærhåndtaket.

Kullfilter (kun med resirkulering av luften)

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det

elektroniske systemet viser at filteret er skittent – hvis din

modell har denne funksjonen) i varmt vann og med egnede

rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man

vasker det i oppvaskmaskin må det vaskes med full syklus

uten annen oppvask i maskinen).

Vri ut overflødig vann uten å ødelegge filteret, og sett det

deretter i stekeovnen ved 100°C i 10 minutter for å tørke det

Skift ut “madrassen” hvert 3. år og ellers hver gang stoffet er

Monter karbonfilteret på baksiden av fettfilteret og fest

Merk! Stengene ligger i pakken sammen med

karbonfilteret og ikke i ventilatorhetten.

• For demontering av filteret gå frem i motsatt rekkefølge.

Utskifting av lyspærer

• Sett inn den nye lyspæren ved å gå frem i motsatt

Avaktivering av kolfiltrets signal:

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

sammen med apparater til madlavning.

kan fås hos kommunens tekniske forvaltning.

ved gasblus eller komfurer med både gasblus og elektriske

skal der trykkes på tast “3”, hvorefter emhætten skifter til

For at slette signalering fra fedtfilteret, skal der trykkes på tast

For at slette signalering fra kulfilteret, skal der trykkes på tast

Stil emhætten på OFF og hold tasterne “2” og “3” trykket

Tallene 1 og 2 blinker skiftevis i 2 sekunder.

Stil emhætten på OFF og hold tasterne “2” og “3” trykket

at fjerne stikket fra stikkontakten, eller ved at afbryde

indersiden (mindst med samme frekvens som for

Kulfilteret kan vaskes hver anden måned (eller når

Udskift den lille madras hver 3. år, og når kluden er
