РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KUADRA IXA43 ELICA

RU Инструкции по монтажу и эксплуатации

illeszkednek-e a foglalatba.58

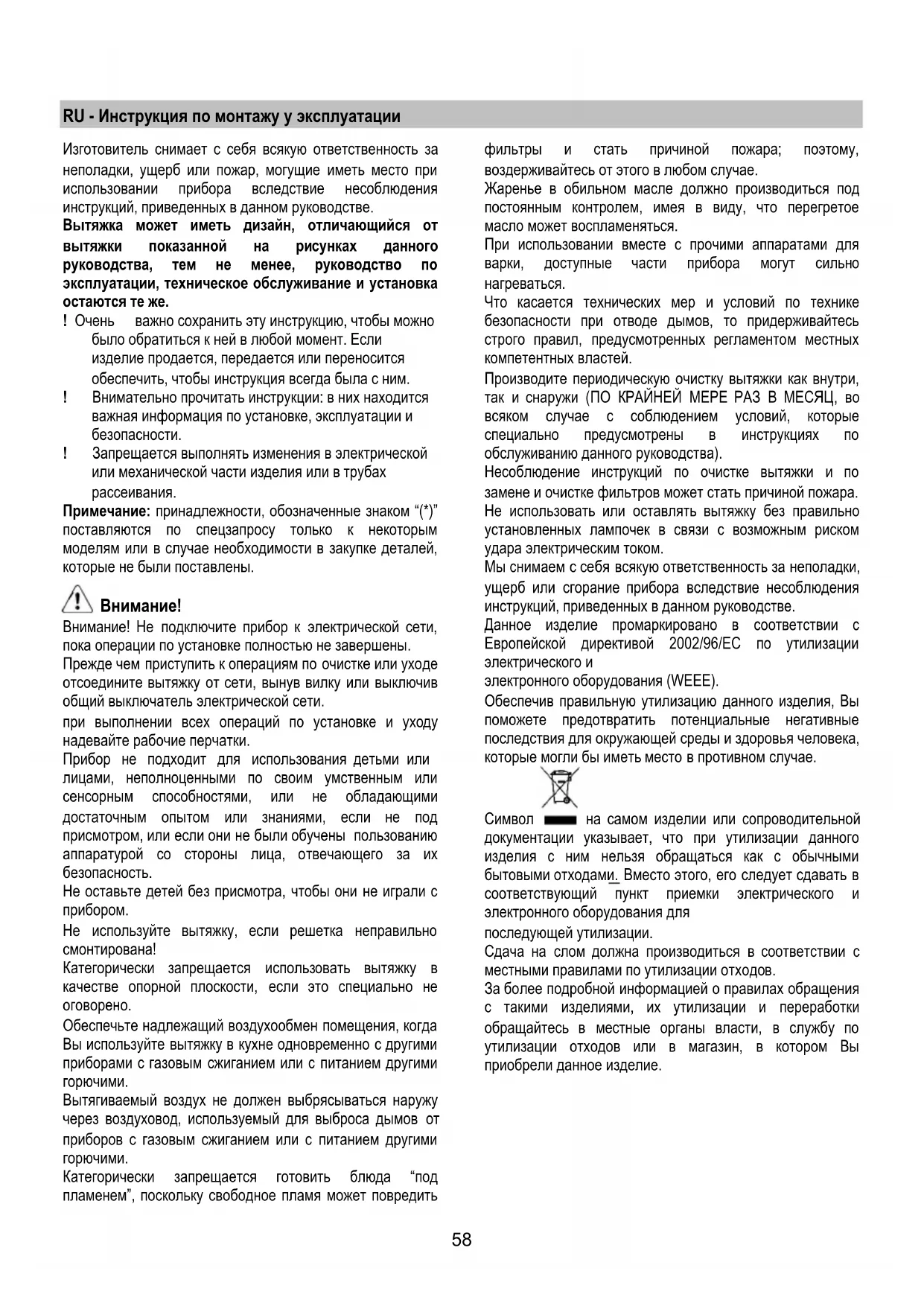

RU - Инструкция по монтажу у эксплуатации

Изготовитель снимает с себя всякую ответственность за

неполадки, ущерб или пожар, могущие иметь место при

использовании прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Вытяжка может иметь дизайн, отличающийся от

вытяжки показанной на рисунках данного

руководства, тем не менее, руководство по

эксплуатации, техническое обслуживание и установка

важно сохранить эту инструкцию, чтобы можно

было обратиться к ней в любой момент. Если

изделие продается, передается или переносится

обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитать инструкции: в них находится

важная информация по установке, эксплуатации и

! Запрещается выполнять изменения в электрической

или механической части изделия или в

Примечание: принадлежности, обозначенные знаком “(*)”

поставляются по спецзапросу только к некоторым

моделям или в случае необходимости в закупке деталей,

которые не были поставлены.

Внимание! Не подключите прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

при выполнении всех операций по установке и уходу

надевайте рабочие перчатки.

Прибор не подходит для использования

лицами, неполноценными по своим умственным или

сенсорным способностями, или не обладающими

достаточным опытом или знаниями, если не под

присмотром, или если они не были обучены пользованию

аппаратурой со стороны лица, отвечающего за их

Не оставьте детей без присмотра, чтобы они не играли с

Не используйте вытяжку,

если решетка неправильно

Категорически запрещается использовать вытяжку в

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используйте вытяжку в кухне одновременно с другими

приборами с газовым сжиганием или с питанием другими

Вытягиваемый воздух не должен выбрясываться наружу

через воздуховод, используемый для выброса дымов

приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в обильном масле должно производиться под

постоянным контролем, имея в виду, что перегретое

масло может воспламеняться.

При использовании вместе с прочими аппаратами для

варки, доступные части прибора могут сильно

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во

всяком случае с соблюдением условий, которые

специально предусмотрены в инструкциях по

обслуживанию данного руководства).

Несоблюдение инструкций по очистке вытяжки и по

замене и очистке фильтров может стать причиной пожара.

Не использовать или оставлять вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизаци и

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для

последующей утилизации.

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.59

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий

трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать

диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и

должна быть приобретена отдельно.

В горизонтальной части труба должна быть немного

приподнята к верху (на около 10°) так, чтобы воздух

выходить наружу. Если вытяжка снабжена

угольным фильтром, то уберите его

Подсоединить вытяжку к выводной трубе с диаметром

соответствующим отверстию выхода воздуха

(соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение

мощности всасывания воздуха и резкое увеличение

Производитель снимает с себя всякую ответственность по

отношению выше сказанного.

! Использовать трубу

с минимально необходимой

! Использовать трубу с наименьшим количеством

изгибов (максимальный угол изгиба: 90°).

! Избегать резкого изменения сечения трубы.

! Внутренняя поверхность используемой трубы должна

быть как можно более гладкой.

! Материал трубы, должен быть утвержден, согласно

Исполнение с отводом воздуха

Должен использоваться угольный фильтр, имеющийся в

наличии у вашего дистрибутора. Втягиваемый воздух

обезжиривается и дезодируется перед тем, как вновь

возвращается в помещение через верхнюю решетку.

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на хуконной плите должно быть не

менее 50cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите ее к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легко доступном месте. Если же

вытяжка не снабжена вилкой (для прямого подключения к

сети), или штепсельный разъем не расположен в

доступном месте, то используйте надлежащий

двухполюсный выключатель, обеспечивающий полное

размыкание сети при возникновении условий

перенапряжения 3-ей категории, в соответствии с

инструкциями по установке.

ВНИМАНИЕ: преж де чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что кабель

питания правильно смонтирован.

Вытяжка имеет специальный кабель

случае повреждения кабеля, необходимо заказать его в

службе по техническому обслуживанию.

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.60

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

Нажимая на кнопку “2” двигатель переходит на

Нажимая на кнопку во время работы, вытяжка

3. Уменьшение скорости

Нажимая на кнопку “3” снижаем скорость, переходим

со скорости 4 (интенсивная) на скорость 1.

4. Увеличение скорости

Нажимая на копку “4” с вытяжкой в состоянии OFF,

вытяжка перейдет на скорость

Нажимая на кнопку во время работы, увеличим

скорость и со скорости 1 перейдем на скорость 4

Интенсивная скорость программируется по времени.

Стандартное программирование - 5’ , по истечению

этого времени вытяжка переключается на скорость 2.

Чтобы отключить данную функцию необходимо

нажать кнопку “3” прежде чем истечет время,

вытяжка переключится на скорость 3, нажимая на

“2”, вытяжка выключится.

Каждой скорости соответствует своя сигнализация на

OFF: Нет сигнализации

Скорость 4: 4 мигающая

Сигнализация жирового фильтра

Сигнализация жирового фильтра включается после 40

часов использования вытяжки и на дисплее начинает

Когда появляется данная сигнализация жировой фильтр

Сигнализацию видно когда вытяжка включена ON.

Для того чтобы убрать сигнализацию жирового фильтра,

нажмите на кнопку “2” и держите ее нажатой более 3”

пока не отключится сигнализация.

Отключение сигнализации выполняется на включенной

Сигнализация угольного фильтра (только для

исполнения с рециркуляцией воздуха)

Сигнализация угольного фильтра включается после 160

часов использования вытяжки и

Когда появляется данная сигнализация угольный фильтр

необходимо заменить.

Сигнализацию видно, когда вытяжка включена ON.

Для того чтобы убрать сигнализацию угольного фильтра,

нажмите на кнопку “2” и держите ее нажатой более 3”

пока не отключится сигнализация.

Отключение сигнализации выполняется на включенной

Если одновременно включается сигнализации обоих

на дисплее начнут по очереди мигать цифры 1

Чтобы сбросить сигнализацию, выполните 2 раза

вышеописанную процедуру.

За первый раз сбрасывается сигнализация жирового

фильтра, за второй раз сбрасывается сигнализация

В стандартном режиме сигнализация угольного фильтра

Если используется вытяжка в исполнение с

рециркуляцией воздуха, необходимо активировать

сигнализацию угольного фильтра.

Активация сигнализации угольного фильтра:

Включить вытяжку OFF и держать 3”одновременно

нажатыми кнопки “2” и “3”.

Начнут по очереди мигать цифры 1 и 2 на

Отключение сигнализации угольного фильтра:

Включить вытяжку OFF и держать 3”одновременно

нажатыми кнопки “2” и “3”.

Цифра 1 будет миг ать на протяжении 2”.

Аварийный сигнал увеличение Температуры

Вытяжка оборудована датчиком температуры,

включает двигатель на 3 скорости, если очень высокая

температура возле дисплея.

Аварийный сигнал отображается на дисплее в виде

Аварийное состояния остается до тех пор, пока не упадет

температура ниже уровня включения аварийного сигнала.

Чтобы выйти с данного режима нажмите на кнопку “2”,

Каждые 30” датчик снимает

значения температуры

окружающей среды возле дисплея.61

Визуальные отображения на Дисплее

Скорость 4 (интенсивная)

Обслуживание Жирового фильтра

Обслуживание Угольного фильтра

Обслуживание Жирового и

Аварийный сигнал увеличение

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию,

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Чистить всасывающую, наружную панель с той же

частотой что и жировой фильтр, используя салфетку с не

сильно концентрированным моющим средством. Ни

когда не использовать абразивные вещества.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

Для снятия фильтра задержки жира тяньте к себе

подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

рециркуляции) Рис. 23

Удаляет неприятные запахи кухни.

Угольный фильтр можно промывать через каждые два

месяца, или каждый раз, когда система сигнализации

насыщения фильтров (если имеющаяся у Вас модель

снабжена ею) указывает на эту необходимость. Мойте

фильтр в теплой воде с надлежащими моющими

средствами или в посудомоечной машине при

температуре 65°С (в последнем

полный цикл мойки без посуды внутри машины).

Удалите избыточную воду осторожно, чтобы не повредить

фильтр, после чего дайте фильтру окончательно сохнуть

в сушилке в течение 10 минут при температуре 100°С.

Заменяйте фильтровальный элемент через каждые 3 года

и каждый раз, когда обнаруживается повреждение

Вставить угольный фильтр позади

жиров и закрепить с помощью 2 стержней.

Внимание! Стержни включены в комплект угольного

фильтра, а не вытяжки.

• Для демонтажа фильтра действовать в обратном

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

• Выньте лампу при помощи небольшой отвертки с

ножевой головкой или подобного инструмента.

• Замените перегоревшую лампу.

• Используйте лишь новую галогенную лампу типа, на

12 В, 20 Вт 30є Ж35 12В GU4.

• Вставьте новую лампу, выполнив

обратной последовательности.

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде чем

обратиться в центр технической помощи.62

BG - Инструкции за монтаж и употреба

посочени в тези указания).

Скорост № 4: 4 премигва

допустимите стойности.

Скорост № 4 (интензивна)
