NÁVOD NA OBSLUHU KUADRA IXA43 ELICA

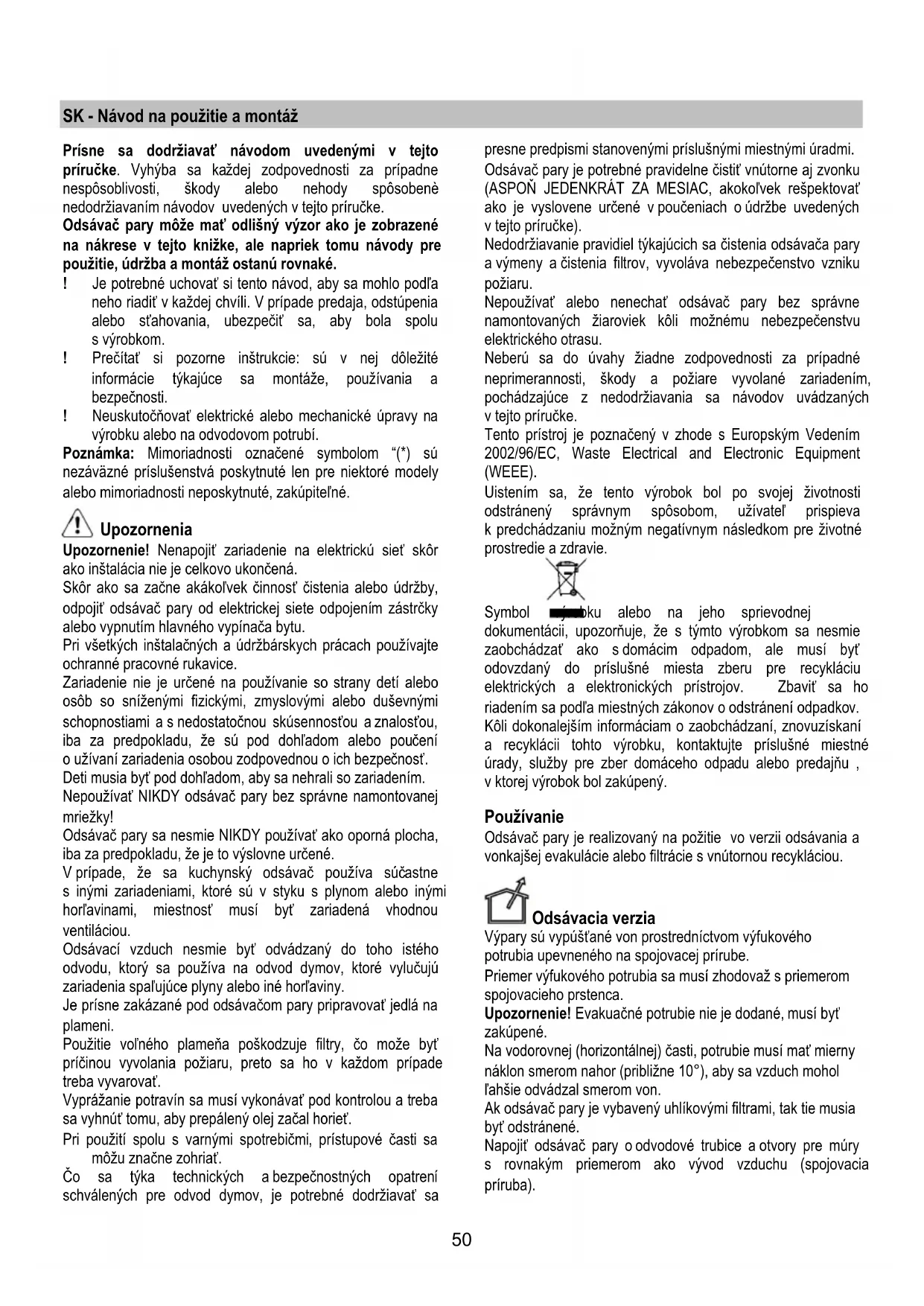

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto

príručke. Vyhýba sa každej zodpovednosti za prípadne

nespôsoblivosti, škody alebo nehody spôsobenè

nedodržiavaním návodov uvedených v tejto príručke.

Odsávač pary môže mať odlišný výzor ako je zobrazené

na nákrese v tejto knižke, ale napriek tomu návody pre

použitie, údržba a montáž ostanú rovnaké.

! Je potrebné uchovať si tento návod, aby sa mohlo podľa

neho riadiť v každej chvíli. V prípade predaja, odstúpenia

alebo sťahovania, ubezpečiť sa, aby bola spolu

! Prečítať si pozorne inštrukcie: sú v nej dôležité

informácie týkajúce sa montáže, používania a

! Neuskutočňovať elektrické alebo mechanické úpravy na

výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú

nezáväzné príslušenstvá poskytnuté len pre niektoré modely

alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr

ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,

odpojiť odsávač pary od elektrickej siete odpojením zástrčky

alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte

ochranné pracovné rukavice.

Zariadenie nie je určené na používanie so strany detí alebo

osôb so sníženými fizickými, zmyslovými alebo duševnými

schopnostiami a s nedostatočnou skúsennosťou a znalosťou,

iba za predpokladu, že sú pod dohľadom alebo poučení

o užívaní zariadenia osobou zodpovednou o ich bezpečnosť.

Deti musia byť pod dohľadom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej

Odsávač pary sa nesmie NIKDY používať ako oporná plocha,

iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčastne

s inými zariadeniami, ktoré sú v styku s plynom alebo inými

horľavinami, miestnosť musí byť zariadená vhodnou

Odsávací vzduch nesmie byť odvádzaný do toho istého

odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú

zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na

Použitie voľného plameňa poškodzuje filtry, čo može byť

príčinou vyvolania požiaru, preto sa ho v každom prípade

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba

sa vyhnúť tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa

môžu značne zohriať.

Čo sa týka technických a bezpečnostných opatrení

schválených pre odvod dymov, je potrebné dodržiavať sa

presne predpismi stanovenými príslušnými miestnými úradmi.

Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku

(ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať

ako je vyslovene určené v poučeniach o údržbe uvedených

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary

a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku

Nepoužívať alebo nenechať odsávač pary bez správne

namontovaných žiaroviek kôli možnému nebezpečenstvu

elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné

neprimerannosti, škody a požiare vyvolané zariadením,

pochádzajúce z nedodržiavania sa návodov uvádzaných

Tento prístroj je poznačený v zhode s Europským Vedením

Uistením sa, že tento výrobok bol po svojej životnosti

odstránený správnym spôsobom, užívateľ prispieva

k predchádzaniu možným negatívnym následkom pre životné

prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej

dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie

zaobchádzať ako s domácim odpadom, ale musí byť

odovzdaný do príslušné miesta zberu pre recykláciu

elektrických a elektronických prístrojov. Zbaviť sa ho

riadením sa podľa miestných zákonov o odstránení odpadkov.

Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní

a recyklácii tohto výrobku, kontaktujte príslušné miestné

úrady, služby pre zber domáceho odpadu alebo predajňu ,

v ktorej výrobok bol zakúpený.

Odsávač pary je realizovaný na požitie vo verzii odsávania a

vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Výpary sú vypúšťané von prostredníctvom výfukového

potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovaž s priemerom

spojovacieho prstenca.

Upozornenie! Evakuačné potrubie nie je dodané, musí byť

Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny

náklon smerom nahor (približne 10°), aby sa vzduch mohol

ľahšie odvádzal smerom von.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia

Napojiť odsávač pary o odvodové trubice a otvory pre múry

s rovnakým priemerom ako vývod vzduchu (spojovacia

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.

! Používať potrubie s najmenším možným počtom ohnutím

(maximálny uhol ohnutia: 90°).

! Vyhnúť sa drastickým zmenám sekcií potrubia.

! Používať potrubie s čím viac hladkou vnútornou stranou.

! Materiál potrubia musí byť zákonom schválený (v

odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary

používať v takejto verzii, je potrebné nainštalovať doplňujúci

filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv

odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary

používať v takejto verzii, je potrebné nainštalovať doplňujúci

filtračný systém na základe aktívneho uhlia.

Minimálna vzdialenosť medzi povrchom podstavca pre

nádoby na kuchynskom sporáku a najspodnejšej časti

kuchynského odsávača pary nesmie byť kratšia ako 50cm v

prípade elektrického sporáka a ako 65cm v prípade plynového

alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu

vzdialenosť, je ptrebné s tým počítať.

Elektrické napojenie

Napätie siete musí zodpovedať s napätím udaným na etikete

charakteristiky umiestnené vo vnútri odsávača pary. Ak je

predložená zástrčka, zapojiť odsávač pary do rozvodu

zhodného so stanovenými právnymi predpismi na prístupnom

území. Ak nie je predložená zástrčka (priamy spoj so sieťou),

alebo zástrčka nie je umiestnená na prístupnom území,

pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú

kompletné odpojenie sa zo siete podľa podmienok kategórie

nadmierného napätia III, v zhode s pravidlami inštalácie.

UPOZORNENIE: pred napojením okruhu odsávača pary do

prívodovej elektrickej siete a pred kontrolou jeho správnej

činnosti, skontrolovať stále, aby kábel siete bol správne

Odsávač pary je vybavený špecialnym napájacím káblom; v

prípade poškodenia kábla, vyžiadajte is ho u servirne

technickej asistencie.

Odsávač pary je vybavený upevňovacími klinmy vhodnými pre

väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa

s kvalifikovaným technikom, aby vám schválil spôsoblivosť

materiálov na základe akého typu je stena/strop. Stena/strop

musí byť dostatočne mohutná, aby udržala hmotnosť

V prípade mimoriadného zhromaždenia sa pary v kuchyni,

používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5

minút pred začatím varenia a nechať ho v chode ešte približne

ďalších 15 minút po ukončení varenia.

1. ON/OFF Osvetlenie

3. Zníženie rýchlosti

Stlačením tlačidla „3“, dôjde k zníženiu rýchlosti,

z rýchlosti 4 (intenzívna) na rýchlosť 1.

4. Zvýšenie rýchlosti

Stlačením tlačidla „4“ s odsávačom pary v stave OFF,

odsávač pary prechádza do rýchlosti 1.

Stlačením tlačidla počas činnosti odsávača pary, dôjde

k zvýšeniu rýchlosti, z rýchlosti 1 do rýchlosti 4 (intenzívna).

Intenzívna rýchlosť je časovaná. Štandardné časovanie

je 5´, potom sa odsávač pary nastaví do rýchlosti 2.

Pre deaktiváciu činnosti, skôr ako uplynie čas, stlačiť

OFF: Žiadna signalizácia

Rýchlosť 4: 4 blikajúce

Signalizácia filtra tukov

Signalizácia filtra tukov sa uskutoční po 40 hodinovom

používaní a je indikovaný na displeji s blikajúcim číslom 1.

Keď sa objaví takáto signalizácia, fliter tukov je potrebný

Signalizácia je viditeľná, keď odsávač pary je v stave ON.

Pre vynulovanie signalizácie filtra tukov, stlačiť tlačidlo „2“ na

viac ako 3´´, až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď odsávač pary je

Signalizácia uhlíkového filtra (len pre filtračnú verziu)

Signalizácia uhlíkového filtra sa uskutoční po 160 hodinovom

používaní a je indikovaný na displeji s blikajúcim číslom 2.

Keď sa objaví takáto signalizácia, uhlíkový filter je potrebný

Signalizácia je viditeľná, keď odsávač pary je v stave ON.

Pre vynulovanie signalizácie uhlíkového filtra, stlačiť tlačidlo

„2“ na viac ako 3´´, až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď

V prípade, keď budú súčasne signalizovať obidve filtre, na

displeji budú blikať striedavo číslice 1 a 2.

Vynulovanie sa uskutoční tým, že 2 krát sa vykoná

horepopísaný postup.

Prvýkrát sa vynuluje signalizácia filtra tukov, druhýkrát sa

vynuluje signalizácia uhlíkového filtra.

V štandardnom režime, signalizácia uhlíkového filtra nie je

Keď sa používa odsávač pary vo filtračnej verzii, je potrebné

uviesť do činnosti signalizáciu uhlíkového filtra.

Aktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a nechať stlačené spolu

tlačidlá „2“ a „3“ na dobu 3´´.

Číslice 1 a 2 budú striedavo blikať 2´´.

Deaktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a nechať spolu stlačené

tlačidlá „2“ a „3“ na dobu 3´´.

Číslica 1 bude blikať 2´´.

Odsávač pary je vybavený teplotným snímačom, ktorý

v prípade, keď teplota v priestore displeja je príliš vysoká,

aktivuje motor na rýchlosť 3.

Poplachový stav je indikovaný na displeji s blikajúcim

Tento stav pretrváva naďalej, až kým teplota neklesne pod

Rýchlosť 4 (intensívna)

Skôr ako začína ktorákoľvek údržba, odpojiť odsávač pary z

rovnako častým opakovaním ako sa vykonáva údržba filtrov

Na čistenie používať vlhké plátno s neutrálnymi tekutými

čistiacími prostriedkami.

Vyhnúť sa používania prostriedkov obsahujúcich škrabacie

Upozornenie: Nedodržanie noriem na čistenie zariadenia

a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto

dodržiavať uvedené pokyny.

Odmieta sa akákoľvek zodpovednosť za prípadné škody na

motore, požiare vyvolané nesprávnou údržbou alebo

nedodržaním vyššie uvedených upozornení.

Obvod panela odsávania čistiť rovnako často ako protitukový

filter, používať súkno a nie veľmi koncentrovaný tekutý čistiací

prostriedok. Nepoužívať nikdy škrabiace hmoty.

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď

upozorňovací systém nasýteľnosti filtrov – ak je s ním

príslušný model vybavený – upozorňuje túto

nevyhnutnosť), nedráždivými čistiacími prostriedkami

ručne alebo v umývačke s nízkou teplotou vody a krátkym

cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale

jeho filtračná cherakteristika sa tým vôbec nezmení.

Na odpojenie filtru tukov , potiahnúť rukoväť pružinového

Uhoľný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Uhlíkový filter môže byť umývaný každé dva mesiace (alebo

keď systém indikácie nasýtenia filtrov - ak je súčasťou daného

modelu – na to upozorní) v teplej vode a vhodných čistiacich

prostriedkoch alebo v umývačke riadu pri 65°C (v prípade

umývania v umývačke riadu vykonajte kompletný cyklus

umývania bez vloženia riadu).

Odstráňte nadmernú vodu bez poškodenia filtra, a potom ho

vložte na 10 minút do pece pri teplote 100°C kvôli jeho

definitívnemu vysušeniu.

Každé 3 roky alebo v prípade poškodenia vymeňte filtračnú

Dozadu na filter tukov, namontovať uhoľný filter a upevniť

Upozornenie! Tyčky sú súčasťou výbavy uhoľného filtra

a nie odsávača pary.

• Na odmontovanie filtra, vykonavať opačný postup.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú

• Pomocou jedného malého skrutkovača, zodvihnúť okraje

žiarovky, aby sa mohla vybrať.

• Vytiahnúť poškodenú žiarovku a nahradiť ju novou 12V

20W 30° ø35 12V GU4.

• Uskutočniť montáž novej žiarovky opačným spôsobom.

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú

asistenciu, overiť správne nasadenie žiaroviek do sedla.54

HU - Felszerelési és használati utasítás
