3 SERIES CLASSIC WLD 2EN1 + PLANCHA - Churrasco CAMPINGAZ - Manual de utilização gratuito

Tipo de churrasqueira	Churrasqueira a gás 2 em 1 grelha e chapa
Potência total	9,6 kW
Número de queimadores	3 queimadores inox
Garantia queimadores	3 anos
Superfície de cozedura	61 x 45 cm
Modos de cozedura	Grelha (2/3), chapa (1/3), forno (tampa fechada)
Material grelhas e chapa	Aço esmaltado
Tampa	Fundiço de alumínio com termômetro integrado
Tanque	Aço inoxidável
Carro	Aço com painel frontal e cesta para especiarias
Prateleiras laterais	2 prateleiras de madeira de acácia dobráveis
Ignição	Piezo
Sistema de limpeza	InstaClean - peças compatíveis com lava-louças
Acessório incluído	Grelha para manter quente
Gás compatível	Propano / Mistura butano-propano
Capacidade de cozedura	Até 12 pessoas
Dimensões (prateleiras abertas)	125 x 64 x 111 cm (L x P x A)
Peso	44 kg
Garantia do fabricante	2 anos

Perguntas frequentes - 3 SERIES CLASSIC WLD 2EN1 + PLANCHA CAMPINGAZ

Quais tipos de gás são compatíveis com o Campingaz 3 Series Classic WLD 2em1 + Plancha?

Este churrasco é compatível com gás propano e a mistura de butano-propano em botija padrão. Certifique-se de usar o regulador adequado ao seu tipo de gás e de verificar a vedação das conexões antes de cada uso.

Qual é a potência total deste churrasco a gás?

A potência total é de 9,6 kW, distribuída por 3 queimadores em inox. Esta potência permite um rápido aumento de temperatura e um cozimento homogêneo, seja no modo grelha ou plancha.

Como acender o churrasco Campingaz 3 Series Classic WLD?

A ignição é feita através do sistema piezo integrado: abra a válvula de gás, gire o botão do queimador desejado para a posição máxima e pressione o botão piezo até que a chama acenda. Se a ignição falhar após 3 tentativas, espere 1 minuto antes de tentar novamente para permitir que o gás se dissipe.

É possível usar a plancha e a grelha ao mesmo tempo?

Sim, esse é o princípio do modo 2 em 1: a superfície de cozimento é dividida em grelha (2/3 da superfície) e plancha (1/3 da superfície). Os 3 queimadores são independentes, permitindo modular o calor separadamente sob cada área.

Como funciona o sistema InstaClean?

O sistema InstaClean permite desmontar facilmente as peças da cuba (grelhas, plancha, coletor de gorduras). Estes elementos são compatíveis com lava-louças. Após cada uso, deixe esfriar antes de desmontar, depois enxágue com água quente ou coloque na lava-louças.

Este churrasco pode funcionar como um forno?

Sim, com a tampa fechada, o churrasco funciona no modo forno indireto. O termômetro integrado na tampa permite monitorar a temperatura sem abrir. É ideal para cozinhar peças grossas, aves ou pizzas.

Qual é a capacidade de cozimento deste churrasco?

A superfície de cozimento de 61 x 45 cm permite cozinhar para cerca de 12 pessoas. A grelha de manutenção de calor fornecida permite manter as primeiras peças cozidas em boa temperatura enquanto o cozimento das seguintes termina.

Como usar a grelha de manutenção de calor incluída?

Coloque a grelha de manutenção de calor no alto da cuba, acima da área de cozimento principal. Ela permite manter os alimentos já cozidos quentes sem queimá-los, aproveitando o calor ambiente da cuba sem contato direto com a chama.

Qual é a garantia sobre os queimadores e sobre o churrasco?

Os 3 queimadores em inox têm uma garantia específica de 3 anos. O churrasco completo é coberto pela garantia do fabricante de 2 anos para peças e mão de obra de acordo com as condições Campingaz.

Como manter e proteger este churrasco a gás ao longo do tempo?

Após cada uso, queime os resíduos na potência máxima por 5 minutos com a tampa fechada, depois escove as grelhas. Limpe a plancha com uma espátula e um papel toalha oleado. No final da temporada, proteja o aparelho com uma capa adequada e feche a válvula da botija de gás. Verifique as mangueiras e juntas anualmente.

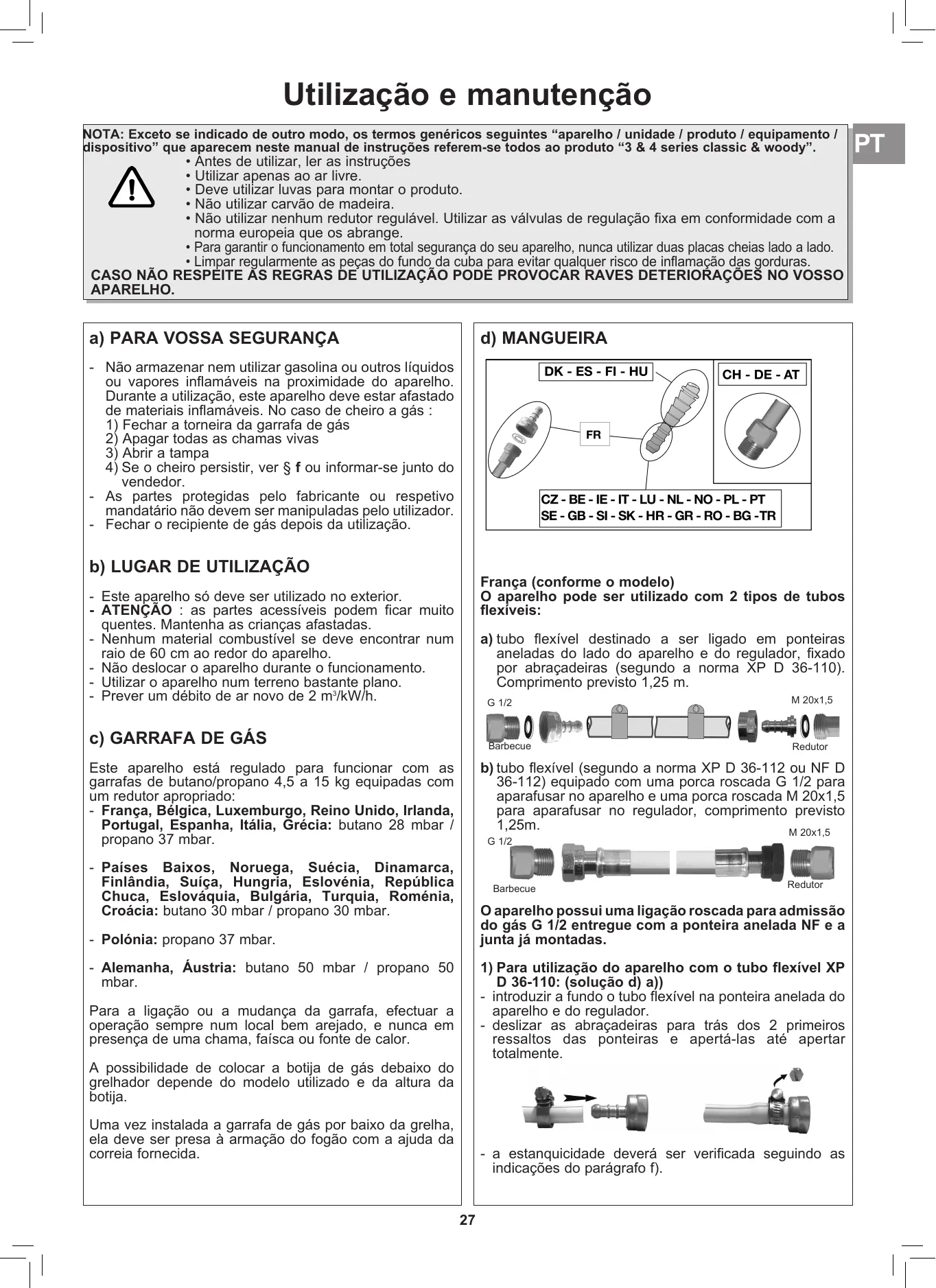

MANUAL DE UTILIZADOR 3 SERIES CLASSIC WLD 2EN1 + PLANCHA CAMPINGAZ

PT Utilização e manutenção (27)

Utilização e manutenção

NOTA: Exceto se indica de outras mode, os termos genéricos seguièes "aparelho / unidade / produits / equipamento / dispositivo" que aparecem nesthe manua de instruções referem-se todos ao produto "3 & 4 series classic & woody".

• Antes de utiliser, ler as instruções
  Utilizar apenas ao ar livre.
• Deve utilizes luvas para montar o produits.
• Não utilizes carvão demadeira.
• Não utilizes nenhum reduitor regulavel. Utilizar as valvulas de regulação fixa em conformidade com a norma europeia que os abrange.
• Para garantir o Functionamento em total segurar do seu aparecido, nuncautilizar dasplacedes cheiaslado a lado. - Limpar regularamente as peças do fundo da cuba para fazer qualquer risco de inflamacao das gorduras.

CASO NÃO RESPEITE ÀS REGRAS DE UTILIZAZão PODe PROVOCAR RAVES DETERIORACOs NO VOSSO APARELHO.

a) PARA VOSSA SEGURANÇA

• Não armazenar nem utilizes gasolina ou outros liquidos ou vapeores inflamáveis na proximidade do aparelho. Durante a utilização, este aparelho deve estar afastado de materiais inflamáveis. No caso de cheiro a gás :

1) Fechar aorneira da garrafa de gás

2) Apagar todas as chamas vivas

3) Abrir a tampa

4) Se o cheiro persistir, ver § f ou informar-se jinto do vendedor.

• As partes protegidas pelo fabricante ou responsivo mandatário não devem ser manipuladas pelo'utilizar.
• Fechar o recipiente de gás(before da Utilização.

• Este aparecido tanto ser utilisé no exterior.
• ATENÇA : as partes acesseis podem ficar muito quentes. Mantenha as crianças afastadas.
• Nenhum material combustivel se deve encontrar num raio de 60 cm ao redor do aparelho.
• Não deslocar o aparecido durante o funciona.
• Utilizar o aparelho num terreno bastante plano.
• Prever um débito de ar novo de 2m^3/kW/h .

c) GARRAFA DE GÁS

Este aparelho está regulado para funciona con as garrafas de butano/propano 4,5 a 15 kg equipadas com um reductor apropriadó:
- Franca, Bélgica, Luxemburgo, Reino Unido, Irlanda, Portugal, Espanha, Italia, Grécia: butano 28 mbar / propano 37 mbar.
- Países Baixos, Noruega, Suécia, Dinamarca, Finlândia, Suiça, Hungria, Eslovénia, Républiça Chuca, Eslováquia, Bulgária, Turquia, Romania, Croácia: butano 30 mbar / propano 30 mbar.
- Polónia: propano 37 mbar.
- Alemanha, Áustria: butano 50 mbar / propano 50 mbar.

Para a ligation ou a mudança da garrafa, efectuar a operação sempre num local bem arejado, e nunca em presence de uma chama, faísca ou fonte de calor.

A possibillade de colocar a botija de gás debaixo do grelhador depende do modelo utilisé e da alta da botija.

Uma vez instalada a garrafa de gás por boa do grelhá, ela deve ser presa à armação do fogo com a ajuda da correira fornecida.

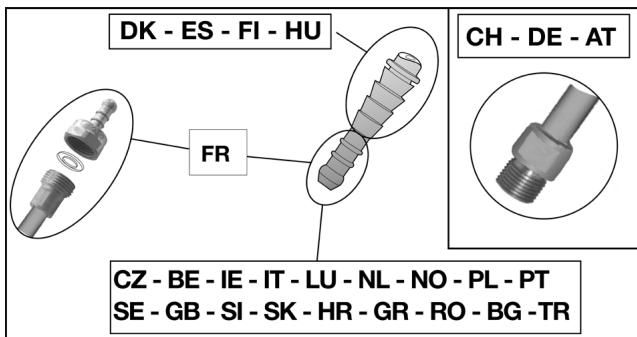

d) MANGUEIRA

Franca (conforme o modelo)

O aparecido pode ser utilisé con 2 temas de tubos flexíveis:

a) tubo flexivel destinado a ser ligado em poteiras aneladas do lado do aparecido e do regulador, fixado por abraçadeiras (segundo a norma XP D 36-110). Comprimento previsto 1,25 m.

b) tubo flexivel (segundo a norma XP D 36-112 ou NF D 36-112) equipo com uma porca roscada G 1/2 para aparafusar no aparelho e uma porca roscada M 20x1,5 para aparafusar no regulator, complemento previsto 1,25m.

O aparecido possui uma ligação roscada para admissão do gás G 1/2 entrega com a ponteira anelada NF e a junta já montadas.

1) Para utilizes do aparecido com o tubo flexível XP D 36-110: (solucao d) a))

• introduzir a fundo o tubo flexivel na ponteira anelada do aparelho e do regulator.
• deslizar as abraçadeiras para这只是 dos 2 primeiros ressaltos das ponteiras e apertá-las até apertar totalmente.

• a estanquicidadeera ser verificada seguido as indicaçõesdo parágrafo f).

2) Para utilizesdo aparelho com o tubo flexivel XP D 36-112, porcas G 1/2 e M 20x1,5 : (solucao d) b))

• desaparafusar e retiring a ponteira anelada NF para libertar a ligação de admissão G1/2.
• retirar a junta

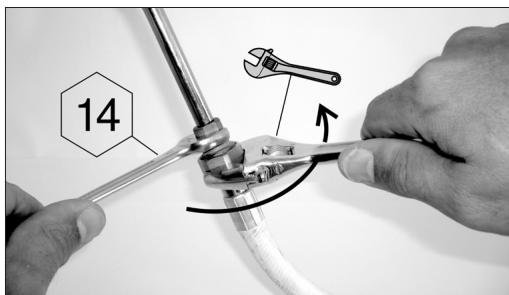

• aparafusar a porca roscada G 1/2 do tubo de ligação de admissão do aparelho e a porca roscada M20x1,5 à ligação de saída do regulator seguido as indicações disponibilizadas com o tubo flexível.
• utilizes a chave para imobilizar a ligação de admissão do aparecido e apertar ou desapertar a porca roscada realizando outras chaves.

• utiliser una chave para imobilizar a ligação de saía do regulador.
• a estanquicidadeera ser verificada seguido as indicaçõesdo paragrafof).

Verificar que o tubo flexível aparece um aspecto normal, sem torções ou apertos, nem contacto com as paredes quentes do aparelho. Deverá ser substituído assim que atinja a data de validade gravada no tubo ou sempre que aparece danos ou fissuras.

Bélgica, Luxemburgo, Paíises Baixos, Reino Unido, Irlanda, Polónia, Portugal, Espanha, Itália, Noruega, Suécia, Dinamarca, Finlândia, Croácia, Hungria, Eslovensia, Républica Chuca, Eslovaúquia, Grécia, Bulgária, Turquia, Roménia:

O aparelho está equipado com um terminal anelado. Deve ser utilizado com um tubo de borracha de qualidaoperopriada para uso com gás butano e propano.

O seu comprimento nãodeerá exceder os 1,20 metros. Deve ser substituído caso esteja danificado, après fissuras ou quando a leiisagemao nacional assim o exija ou conforme a validade.

Não puxar pelo tubo nem torque-lo. Mantê-lo afastado de partes ou de componentes do aparelho que possam aquecer. Verificar que o tubo flexivel um aspecto normal, sem torções ou apertos.

Suça, Alemanha, Austria:

O aparelho deve ser utilizado com um tubo de borracha de qualidade adaptado para uso com gás butano e propano. O seu complemento nãodeerá exceder os 1,50 metros. Deve ser substituído caso esteja danificado, après fissuras ou quando a leiisilação nacional assim o exija ou conforme a validade.

Não puxar pelo tubo nem torque-lo. Mantê-lo afastado de partes ou de componentes do aparelho que possam aquecer.

Verificar que o tubo flexivel um aspecto normal, sem torções ou apertos.

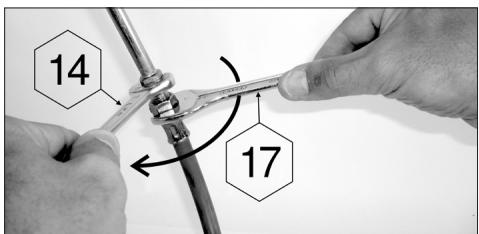

Ligação do tubo de borracha : para ligar o tubo ao terminal do aparecido aperture a porca do tubofirmamente mas sem forca excessiva com两大 chaves apropriadas :

• chave de 14 para fixar o terminal
• chave de 17 para enroscar a porca do tubo

e) TAMPA

Manipular a tampa com precação, nomeadamente durante o funciona. Não se deve debrucar por cima da cuba.

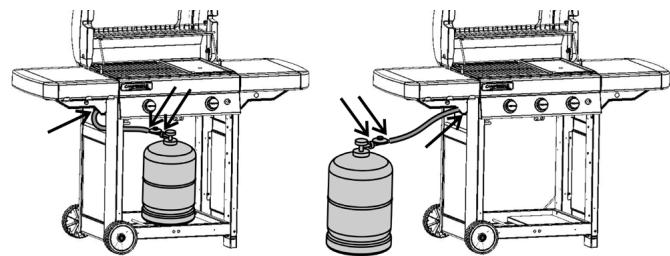

f) ENSAIO DE ESTANQUICIDA

1) Effectuar a operação no exterior, afastando todos os materiais inflamáveis. Não fumar.
2) Se certificate-se que as alavancas de regulacao está em posicao "OFF" (O).
3) Encaixar ao máximo as extremidades do tubo flexivel sobre a tomada do redutor e do aparelho. A aplicacao de agua de sabao sobre as tomadas facilita o encaixe.
4) Roscar o redutor sobre a garrafa de gás.
5) Não procure IDENTIFICAR fugas com uma chama, utilize um liquido detector de fugas de gás.
6) Pôr o liquido sobre as ligações entre garrafa/reductor/tubo/aparelho. As alavancas de regulação devem ficar em posicao "OFF" (O). Abrir aorneira da garrafa de gás.

7) Se se formarem bolhas,ippo significa que ha fugas de gás.
8) Para suprimir a fuga, aperture as porcas ou encaixar com precisão o tubo sobre a tomada respectiva. Se houver uma coisa defeituosa, efectuar a substituição. O aparecido não deve serosto em funcaoamento antes da fuga ter sido suprimida.
9) Fechar a torneira da garrafa de gás.

IMPORTANT:

Nunca utilize una chama para detectar una fuga de gás. É necessário efectuarleo menos una vez por ano o controle e a busca de fugas que devem ser efectuadas igualmente quando de mudança da garrafa de gás.

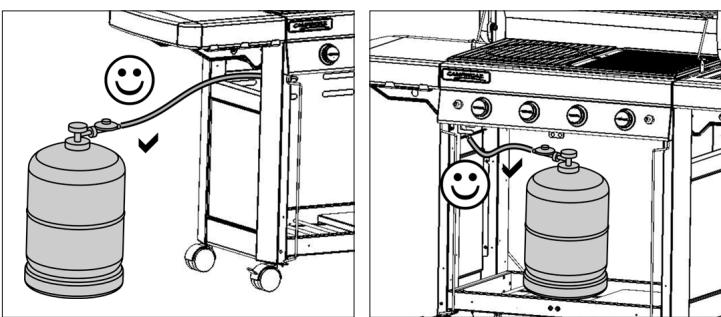

g) ANTES DE PÔR EM FUNCIONAMENTO

Não pôr o aparecido em funciona sem ter lido atentamente e compreendido todas as instruções.

• Assegure-se également :
• que não há fugas

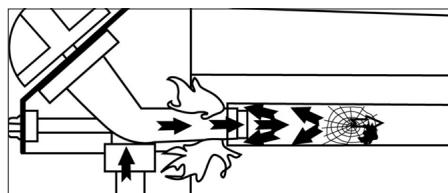

• que os tubos Venturi não está obstruções

• que o tubo não está em contacto com peças que possam aquecer.

• que as aberturas de ventilação do compartmento do recipiente de gás não esteejam obstruções.
• que o(s) filtro(s) de gordura está (estão) correctamente insertido(s) nos respectivos componentos e correctamente posicionado(s) no devido lugar.
• que as 6 peças removerveis do deposito são novamente colocadas no devido lugar (consulte o paragrafo p) Limpeza e manutenção)

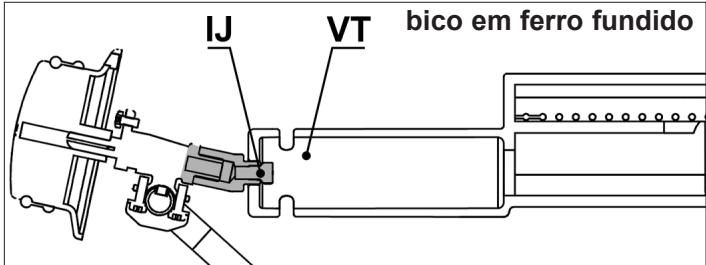

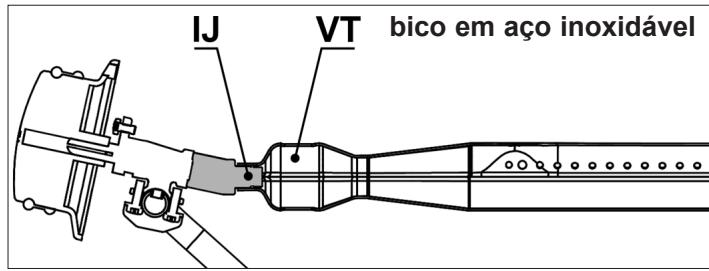

Verificar se os tubos Venturi (VT) cobrem os injectores (IJ).

• Abra a tampa de cozedura.
• Se certificado-se que as alavancas de regulação está em posicao "OFF" (O).
• Pressione e rode a alavanca de ajuste no sentido contrario ao dos ponteiros do relógio e coloque numa posicao de fluxo maximalo (4).
• Se a sua churrasqueira estiver equipada com um acendedor piezoelectrico:

Pressione imeditamente o botão do acendedor ( ) até fazer "clique". Se o acendimento não se efectuá ao primeiro disparo, corregar 3 ou 4 vezes se forne necessário. Repetir esta operação até que o queimador acenda.
- Se a sua churrasqueira estiver equipada com um acendedor de faisca electrico:

Pressione imeditamente o interruptor (). Ocorre una série de faícas. Continue a pressionar durante algunos segundos até o bico acender.

• Se o queimador não se acender, colocar de novo o botão de regulação na posicao "OFF" (O). Esperar 5关键时刻 antes de recomeçar a operacao.
  Uma vez aceso, tem 2 possibiliidades para acender除外.
  otro queimador:
• A 1^a possibilidade consiste em repetir a的操作 de acendimento acima descririta;
  A 2^a possibidade consiste em acender o queimador a direita ou a esquerda do 1^ queimador aceso, quando um antes o除外 os queimadores seguições rodando o botão de regulação para posicao totalmente aberta (4).

Se a ignicao piezoelectrica ou a ignicao electrònica não funciona, utilize a ignicao manual (parágrafo seguinte).

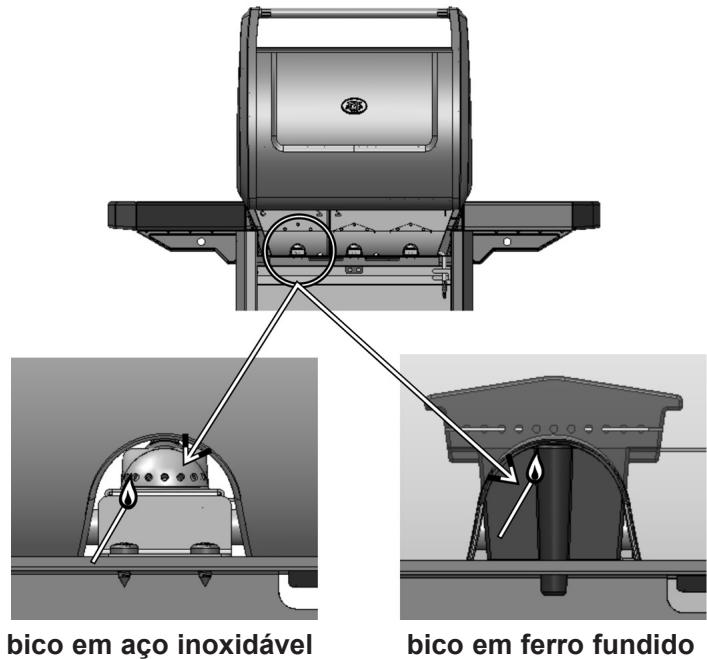

i) ACENDIMENTO MANUAL DO GRELHADOR

• Abra a tampa de cozedura.
• Se certificado-se que as alavancas de regulacao está em posicao "OFF" (O).
• Acenda o fósforo e dirección-o a partir da parte posterior da churrasqueira em direção ao bico.

• Remir e rodar o botao de regulaço para a esquerda e colocá-lo na posicao totalmente aberta ( ).

j) DESLIGAR/APAGAR O GRELHADOR

Colocar de novo os botões de regulação na posicao "OFF" (O), e(before fechar aorneira da garrafa.

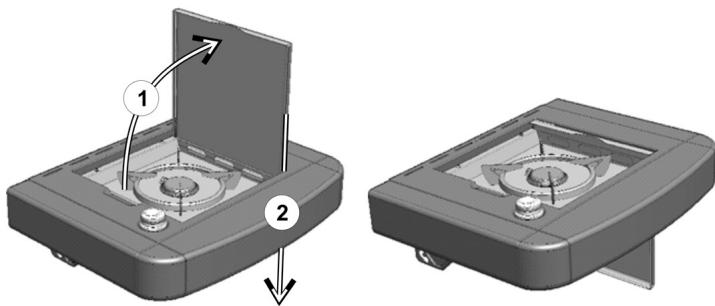

k) ACENDIMENO DO AQUECEDOR (dependendo do modelos)

O aquecedor pode funciona sozinho ou ao mesmo tempo que a grelha.

Antes de acender o fogareiro de campismo, certifique-se de que a tampa está aberta e em seguida afastada.

Acendimento:Abrir a torneira da garrafa de gás.

• Verificar se o circuito de gás está suficientemente vedado, da garrafa até o aquecedor (ver § F). Verificar o estado do tubo que liga a grelha ao aquecedor. Ao trová-lo, Solicitar o Servço Àpos Venda, caso ele apareça rachaduras.

• Abra a valvula do fogareiro de campismo (direção +).

• Se a sua churrasqueira estiver equipada com um acendedor piezoelectrico:

Pressione o botão de ignicao localizo do lado direito do pailen de controlo e identificado no pictograma ( ) até fazer "clique". Pressione 3 ou 4 vezes, se necessário.

• Se a sua churrasqueira estiver equipada com um acendedor de faisca electrico:

Pressione imeditamente o interruptor (4). Ocorre una série de faíscas. Continue a pressionar durante algunos segundos até o bico acender.

Regular a chama à dimenso do recipiente utilizao abrindo mais ou menos a torneira. Não utilizear recipientes cujos diamedros Seam inferiores à 12 cm ou superiores à 24 cm.

I) EXTINÇÃO DO AQUECEDOR

dependendo do modelos)

Fechar aorneira do aquecedor (sentido -) e aorneira da garrafa se a grelha não estiver funciona.

M) LIGAR A CONSOLA (dependendo do modelos)

O Sistema de ligação da consola é alimentado por 4 pilhas tipo AA (LR06) fornecidas com a churrasqueira. A caixa de suporte das pilhas está localizada no suporte esquerdo frontal, porTRS da porta esquerda. Remova a tampa da caixa de suporte das pilhas ao deslizá-la para cima. Insira as pilhas respeitando as polaridades indicadas e, em seguida, volté a colocar a tampa.

Para ligar ou desligar, pressione o botão para parar-iniciar localizo no lado esquerdo da consola e identificado por este pictograma.

• Efectuar sempre a operação num local arejado e nunca em presence de chamas, faíscas ou fonte de calor.
• Colocar os botões de regulação na posicao "OFF" (O) e depois fechar a tomeira da garrafa.
• Desenroscar o redutor, verificar a Presence e o estado da junta de estanquecadade.
• Colocar a garrafa cheia no lugar, roscar de novo o reductor tendo o cuidado de manter o mangueira flexivel livre de constrangimientos.

o) UTILIZACAO

É recomendado a utilizesação de luvas de proteção quando da manipulação de elementos muito quentes.

Aquando da primautilização, aquecer o barbecue (fechar a tampa) com os queimadores na posicao de abertura Tmaxima (4), durante circa de 30 minutos, para fazer desaparecer os cheiros de tinta das peças novas.

Durante o funciona normal, pré-aqueça a churrasqueira durante algunos Minutes até alcantar uma boa temperatura de cozedura.

A velocidade de cozedura pode ser controlada em funcao da posicao dos botoes de regulaacao: entre a posicao abertura total (4) e a posicao media (6).

Para reduzir a aderência dos alimentos contra a grehas,antar as grehas com oleo de cozinho, antes de colocar os alimentos sobre a mesma.

Para reduzir as chamas occasionadas pelas gorduras na alta de grelhar,urar o excesso de gordura das carnes antes do cozinhado. Para cozinhar carnes gordurosasupon evita chamas altas,deve,geralmente,cozinhar a una temperatura reduzida,desligando um ou mais bicos durante algunos Minutes, se necessario.

Limpar o barbécue après o grelhado para fazer a

acumulacao de gordura e assim diminuir o risco de inflamação.

Dependendo dos modelos, a sua churrasqueira poderá estar equipada com uma chapa de cozedura en ferro fundido.Esta chapa tem uma face de cozedura dupla: uma face estriada que permite alourar as carnes e uma face lisa para cozinhoar peixe, marisco, vegetais, etc.

Importante: Caso durante o funciona do aparelho um ou mais queimadores se apaguem, colocar imeditamente os botões de regulação na posicao "OFF" (O). Aguardar 5 minutos para permitir a saida do gás não queimado Repetir a operacao de acendimentoapanas antes este periodo.

p) LIMPEZA E MANUTENÇÂO

Nunca modificar o aparecido : qualquer modificação pode revelar-se ser perigosa.

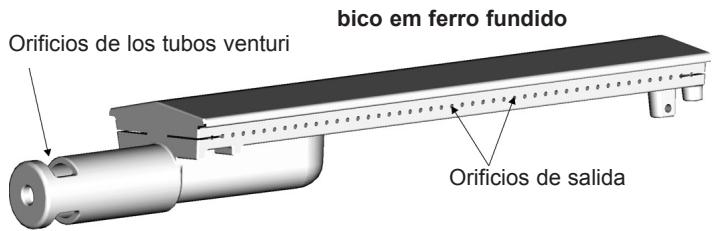

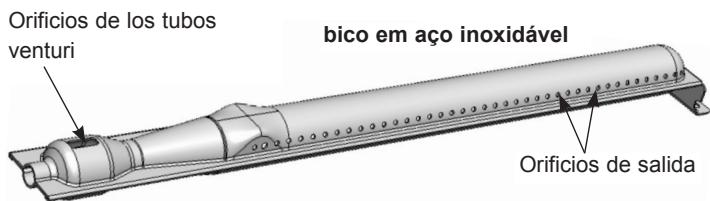

QUEIMADOR DA GRELHA: a cada 3 meses, o queimador deve ser limpo e controlado. Tirar o queimador completeo, controlar por boa os tubos venturi para ver se existem teias de aranha etc. Esse procedimento también é necessário se a grelha não tiver sido realizada durante mais de um mês. Sujeiras ou teias de aranha podem produzir uma diminuição do calor ou uma inflamação perigosa do gás fora do queimador. Limpar a parte superior do queimador assim como o fundo da cuba com uma esponja humida (água adiconada de detergente para a louça).

Se necessário usar uma escova de aço molhada.
Verificar se os orificções de saída do queimador não está obstruindo eDEXAR SECAR ANTES DE UTILizar DE novo.
Caso sera necessário usar uma escova metalica para destapar os orificções de saída do queimador.
Substituir o queimador corretramente na cuba.

Limar os orificios do tubo venturi (ver a figura que se segue) ou o queimador se for esse o caso.

N.B.: A limpeza freqente do queimador permite mantê-lo em bom estado por varias'utilizations e evita a oxidacao prematura,provocada principalmente por causa dos resíduos acidos dos grelhados. A oxidacao do queimador é,porém, um fenômeno normal com o passar do tempo e um queimador oxidado que funcione normalmente não deve ser substituído.A substituição do queimador é necessária se o的功能amento do mesmo não estiver correto:queimador furado ...

Painel de commande

Limpar igualmente estas elementos periodicamente, com uma esponja com detergente para a louça. Não utilizeiros abrasivos.

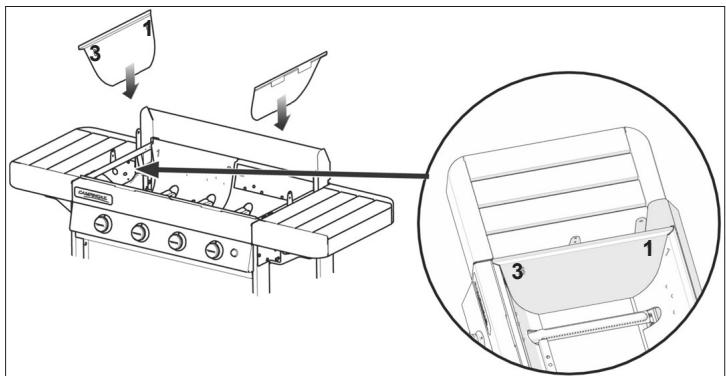

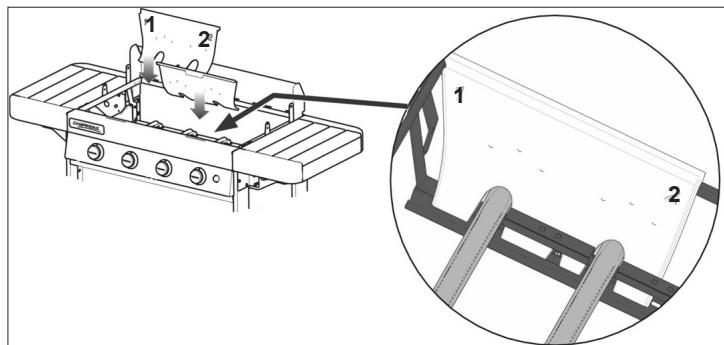

Parede da fornalha

Para fácilar a limpeza da parede da fornalha, a Campingaz® inventou o Campingaz InstaClean™, o conceito de fornalha removevel. Gratças ao Campingaz InstaClean™, todas as peças do deposito são removeveis, sem utilizes uma ferramenta e em menos de um minuto e pode ser lavadas numa maior de lavar louça. Dependendo do grau de sujidade destas peças, poderá ser necessário escovar as peças antes de as colocar na maior de lavar louça para uma limpeza mais profunda.

Para a montagem e remoção destas peças, consulte o manual de montagem.

Para voltar a montar après a limpeza, Coloque primeiro as 2 paredes numeradas "1-2" e, em seguida, as paredes numeradas "2-3" e, por fim, as 2 paredes laterais numeradas "3-1".

Tabuleiro de recolha de gordura

Dependendo do Modelo, a sua churrasqueira está equipada com um ou dois tabuleiros de recolha de gordura. É recomendável limpa-lo(s) às vezes cada utilizesçao. Pode(m) ser lavado(s) na区内 de lavar louça.

Para fácilar a limpeza, a largura dos tabuleiros de recolha de gordura é dimensionada para permitir a sua cobertura com um pedao de folha de alúnio, que pode ser comprada nas lojas, antes de colocar a churrasqueira em funciona. Depois de utilizes a churrasqueira, elimine a folha de alúnio.

É igualmente possível colocar um pouco de areia noedo tabuleiro de recolha de gordura,que irá absorver a gordura de cozedura. Elimine a areía après cada periodo de cozedura.

Chapa de cozedura e grelha

A sua chapa de cozedura e grelha são esmaltadas.

Aguarde que arrefecam antes de qualquer operacao de limpeza. Utilize um produit de limpeza em spray para churrasqueiras Campingaz e escovas para churrasqueiras.

Poderá limpar a sua chapa de cozedura e grelha na这其中a de lavar louça. Antes de as colocar na这其中a de lavar louça, é frequentemente necessário esfregar com uma esponja ou escova metalica para remover os resíduos que se agarram na superficie de cozedura.

Para remover a chapa de cozedura e a grelha de metal, bem como a chapa de ferro fundido, deslize o seu dedo能得到os orificios indicados, levante e secure com a other.
mao.

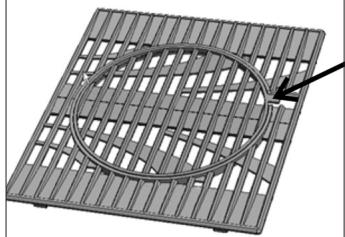

Para remover a grelha de ferro fundido composta por 2 peças (consulte o paragrafo r) abaixo), remove em primeiro lugar a coisa central com a ajuda da patilha indicada e, em seguida, remove o contorno.

• Madeira (dependendo do modelo)

De forma a manter a sua aparência natural quando a protege, a madeira das churrasqueiras é coberta com oleo de proteção. No entanto, é um material vivo que se mantém sensivel à exposicao acos raios solares, à humidade e às variações de temperatura.

Para conservar o aspecto do grelhador, recomendamos que o cubra com uma capa de proteção Campingaz vendida como acessório.

Importante: aguardar que o grelhador esteja totalmente frio antes de colocar a capa de protecao.

No inizio da estação, aplique uma camada de oleo de linhaça ou oleo de teca nas peças em madeira com um trapo ou pincel para lhe dar um aspecto mais brillhante e para fazer a sua proteção.

q) ARRUMACAO

• Fechar aorneira da garrafa de gás(before de cada'utilisation
• Se arrumar o aparelho no interior, deslieue a alimentacao de gás
• Se o arrumar no exterior, é aconselhado a'utilização de uma capa de proteção. (Ver capítulo acessórios).
• No caso de longos periodos sem'utilisation, é recomendado conservar o aparecido em um lugar seco e protegido (ex: garagem).
• Ambiente favoravel à corrosão: deve ter um cuidado especial com o produits se esté for utilizesdo perto do mar; não deve ser guardado no exterior sem proteção e deve ser mantido abrigado num ambiente seco.

r) ACESSÓRIOS

Dependendo do modelo, a sua churrasqueira poderá estar equipada com grelhas Modulares de culinária Campingaz®.

A grehá Modular de culinária Campingaz® é composta por 2 peças:

O centro é Removedível e pode ser substituído por um dos acessórios vendidos separatamente pela Campingaz®, por exemplo:

• Pedra para pizzas
  -Wok
• Chapa para paelha

O conceito Modular de culinária Campingaz® permitted, dessa forma, transformar a sua churrasqueira numa verdadeira cozinha de exterior e'utilizar um suporte de cozedura especialico dependendo do que está a preparar.

Se o modelos da sua churrasqueira não estiver equipado com as grelhas Modulares de culinária Campingaz®, poderá comprá-lasSeparatedamente.

ADG recomenda a'utilisation sistémática dos seuas assadores ao gaz com os acessórios e peças sobresselentes da marca Campingaz®. ADG declina toda a responsabilité em caso de mau funciona um foco do facto de uma utilização de acessórios e/ou peças sobresselentes de marca diferente.

s) PROTEÇÃO DO MEIO-AMBIENTE

Pense na proteção do meio-ambiente! O seu aparecido contém materiais que podem ser recuperados ou reciclados. Entregue-o Ecocentro da sua zona e separe os materiais da embalagem.

Proteção do meio-ambiente

Pense na proteção do meio-ambiente! O seu aparecido contém materiais que podem ser recuperados ou reciclados. Entregue-o Ecocentro da sua zona e separe os materiais da embalagem.

r) RECOMENDAÇÖES SOBRE AS PILHAS

O*simbolo que se encontrar nas pilhas significa que, no final da sua vidautil, as pilhas devem ser retradasdo aparelho e recicladas ou devidamente

eliminadas. As pilhas não devem ser deitadas no lixo, mas sim deposidas num pilhão (ecoponto...). Consulte as autoridades locais. Nunca abandone na natureza, não incinere: a Presence de determinadas substancias (Hg, Pb, Cd, Zn, Ni) nas pilhas usadas pode ser perigosa para o ambiente e o bem-estar das pessoas.

s) RESÍDUOS ELECTRICOS E ELECTRONICOS

Este*símbolo significà que o Sistema electrico do aparelho está sujeito à recolha selectiva. No final da responsiva vidautil, oistema electrico do aparelho deve ser devidamente colocado no lixo. O

sistema eletrico não deve ser colocado juntamente com os resíduos Municipais não triados. A recolha selectiva destes resíduos favorecerá a reutilização, a reciclagem ou outras formas de revalorização dos materiais recicláveis contidos nos resíduos em causa. Colocar oSYSTEMA eletrico do aparecido num centro de revalorização dos resíduos previsto para oefeito (unidade de triagem de resíduos). Consulte as autoridades locais. Nunca abandonne na natureza, não incinere: a presence de determinadas substancias perigosas pode ser prejudicial para o ambiente e ter um potencialefeito no bem-estar das pessoas.

Anomalias	Causas provaveis soluções
O queimador não acende	- Má chegada do gás - Redutor não funciona - Mangueira, torneira, tubo Venturi ou orificios do queimador está entupidos. - O tubo Venturi não cobre o injector
O queimador tem falhas ou apaga-se	- VerIFICAR se há gás - VerIFICAR a ligação da mangueira - Ver o S.A.V.
Chamas instáveis em sobro	- Garrafa nova que pode conter ar. - Deixar funciona e o defeito desaparece. - Ver o S.A.V.
Grande penacho de chamas na superficie do queimador	- O porta-injector está mal posicaoado no tubo Venturi. Recolocar o venturi. - O tubo Venturi está obstruído (exemplo: teias de aranha). Limpar o venturi. - Ver o S.A.V.
Chama no injector	- A garrafa está quase vazia. Substituir a garrafa e o defeito desaparece - Ver o S.A.V.

Anomalias	Causas provaveis soluções
A gordura inflama-se de um modo anormal	- limpar aanela de proteção que se encobra sobre o queimador.- - limpar o tabuleiro de recolha de gorduras. - Temperatura do grill demasiado alta: reduzir o débito
O queimador acende com um fósforo mas não com o acendedor “PIEZO”	- Botão, fio ou elec trodo defeitouso - Controlar as uniónes do cabo do acendedor - Controlar o estado da cerâmica e do cabo de ligação - Ver o S.A.V.
Fuga inflamada na união	- União não estanque - Fechar imeditamente a chegada do gás - Ver o S.A.V.
Calor insufficiente	- Injector ou tubo de Veturi tapados - Ver o S.A.V.
Fuga inflamada atrás da torneira	- Torneira defeitousa - Parar o aparecido - Consultar o S.A.V.
Fuga inflamada debaixo da consola	- Parar o aparecido - Fechar a garrafa - Ver o S.A.V

Mny xnpoiopoioite TOTe 0y a yia Tnv avixveuon iac diappo ncaepiou.

O eIeYxos kai n oIepEuvnon yia diappoN 0a IpiTei va IpiaymuToTIOIEiTai ToulaXioTov mia opaTO xpOvo, ka0wCs kai Ka0e opa TPOyivTaiaalayn Tns piAanS aepiou.
