3 SERIES CLASSIC WLD 2EN1 + PLANCHA - Barbecue CAMPINGAZ - Manuale utente e istruzioni gratuiti

Tipo di barbecue	Barbecue a gas 2 in 1 griglia e piastra
Potenza totale	9,6 kW
Numero di bruciatori	3 bruciatori in acciaio inox
Garanzia bruciatori	3 anni
Superficie di cottura	61 x 45 cm
Modalità di cottura	Griglia (2/3), piastra (1/3), forno (coperchio chiuso)
Materiale griglie e piastra	Acciaio smaltato
Coperchio	Ghisa d'alluminio con termometro integrato
Vasca	Acciaio inossidabile
Carrello	Acciaio con pannello frontale e cestino per spezie
Ripiani laterali	2 ripiani in legno di acacia pieghevoli
Accensione	Piezzo
Sistema di pulizia	InstaClean - parti compatibili con lavastoviglie
Accessorio incluso	Griglia per mantenere al caldo
Gas compatibile	Propano / Miscela butano-propano
Capacità di cottura	Fino a 12 persone
Dimensioni (ripiani aperti)	125 x 64 x 111 cm (L x P x A)
Peso	44 kg
Garanzia del produttore	2 anni

Domande frequenti - 3 SERIES CLASSIC WLD 2EN1 + PLANCHA CAMPINGAZ

Quali tipi di gas sono compatibili con il Campingaz 3 Series Classic WLD 2en1 + Plancha?

Questo barbecue è compatibile con il gas propano e la miscela butano-propano in bombola standard. Assicurati di utilizzare il regolatore adatto al tuo tipo di gas e di controllare la tenuta dei raccordi prima di ogni utilizzo.

Qual è la potenza totale di questo barbecue a gas?

La potenza totale è di 9,6 kW, distribuita su 3 bruciatori in acciaio inox. Questa potenza consente un rapido aumento della temperatura e una cottura omogenea, sia in modalità griglia che plancha.

Come accendere il barbecue Campingaz 3 Series Classic WLD?

L'accensione avviene tramite sistema piezo integrato: apri il rubinetto del gas, ruota la manopola del bruciatore desiderato in posizione massima, quindi premi il pulsante piezo finché la fiamma non si accende. Se l'accensione fallisce dopo 3 tentativi, attendi 1 minuto prima di riprovare per permettere al gas di dissiparsi.

È possibile utilizzare la plancha e la griglia contemporaneamente?

Sì, questo è il principio del modo 2 in 1: la superficie di cottura è divisa in griglia (2/3 della superficie) e plancha (1/3 della superficie). I 3 bruciatori sono indipendenti, quindi puoi modulare il calore separatamente sotto ogni zona.

Come funziona il sistema InstaClean?

Il sistema InstaClean consente di smontare facilmente i pezzi della vasca (griglie, plancha, raccoglitore di grassi). Questi elementi sono compatibili con la lavastoviglie. Dopo ogni utilizzo, lascia raffreddare prima di smontare, quindi sciacqua con acqua calda o metti in lavastoviglie.

Questo barbecue può funzionare come un forno?

Sì, con il coperchio chiuso, il barbecue funziona in modalità forno indiretto. Il termometro integrato nel coperchio ti consente di monitorare la temperatura senza aprire. È ideale per cuocere pezzi spessi, pollame o pizze.

Qual è la capacità di cottura di questo barbecue?

La superficie di cottura di 61 x 45 cm permette di cucinare per circa 12 persone. La griglia di mantenimento al caldo fornita permette di mantenere i primi pezzi cotti alla giusta temperatura mentre la cottura degli altri è in corso.

Come utilizzare la griglia di mantenimento al caldo inclusa?

Posiziona la griglia di mantenimento al caldo in alto nella vasca, sopra la zona di cottura principale. Permette di mantenere i cibi già cotti al caldo senza bruciarli, sfruttando il calore ambientale della vasca senza contatto diretto con la fiamma.

Qual è la garanzia sui bruciatori e sul barbecue?

I 3 bruciatori in acciaio inox beneficiano di una garanzia specifica di 3 anni. Il barbecue completo è coperto dalla garanzia del produttore di 2 anni su parti e manodopera secondo le condizioni Campingaz.

Come mantenere e proteggere questo barbecue a gas nel tempo?

Dopo ogni utilizzo, brucia i residui alla massima potenza per 5 minuti con il coperchio chiuso, quindi spazzola le griglie. Pulisci la plancha con una spatola e un tovagliolo di carta oliato. A fine stagione, proteggi l'apparecchio con una copertura adatta e chiudi il rubinetto della bombola del gas. Controlla i tubi e le guarnizioni ogni anno.

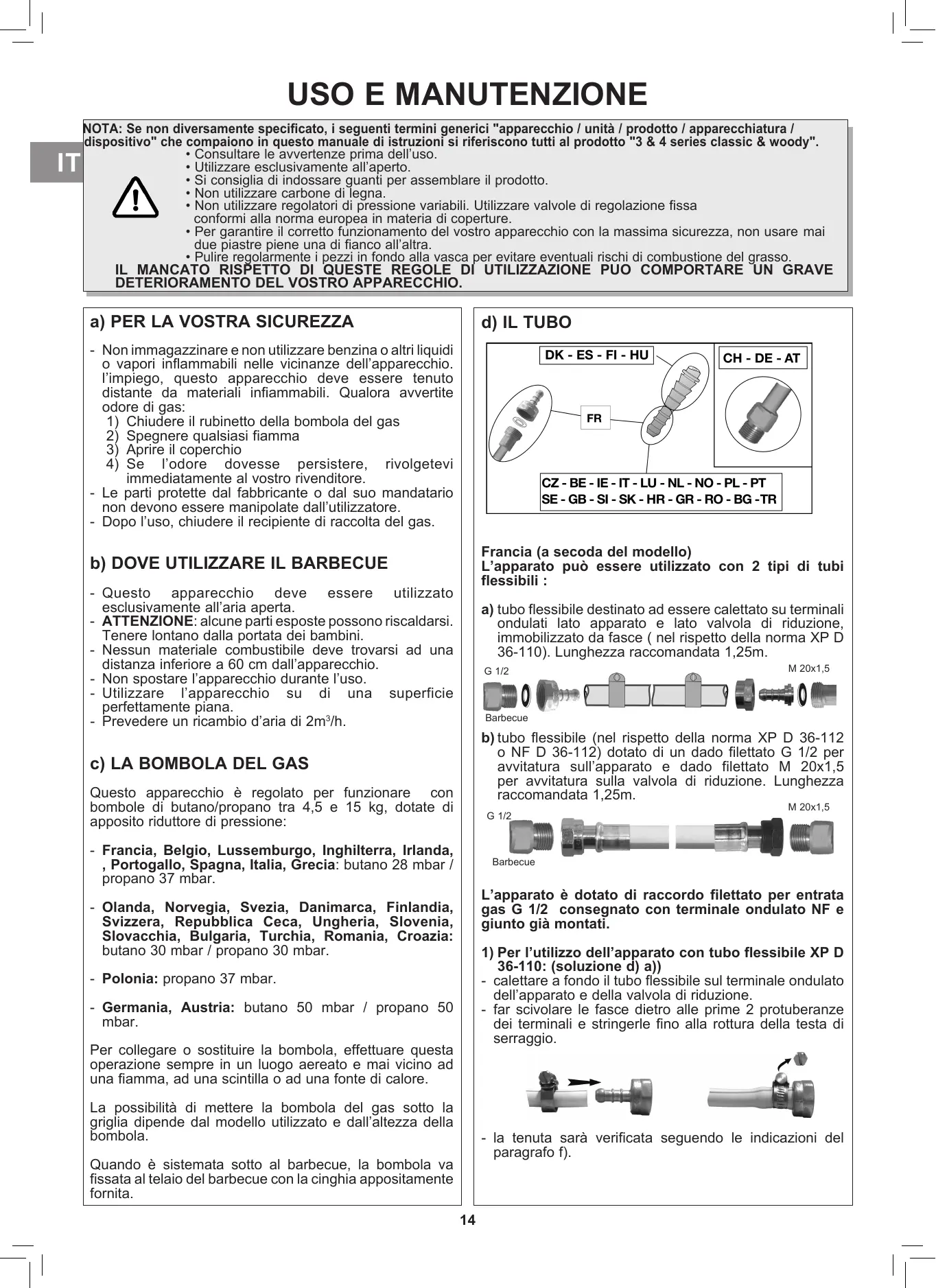

MANUALE UTENTE 3 SERIES CLASSIC WLD 2EN1 + PLANCHA CAMPINGAZ

Uso e manutenzione (13)

NOTA: Se non diversamente specificato, i seguenti termini generici "apparecchio / unità / prodotto / apparecchiatura / dispositivo" che compaiano in quello manuale di istruzioni si riferisce con tutti al prodotto "3 & 4 series classic & woody".

• Consultare le avverenze prima dell'uso.
  Utilizzare esclusivamente all'aperto.
• Si consiglia di indossare quanti per assemblare il prodotto.
• Non utilizzato carbone di legna.
• Non utilizzato regolatori di pressione variabili. Utilizzato valvole di regolazione fissa conformi alla norma europea in materia di copertura.
• Per garantire il corretto funzionamento del vostro appearecchio con la massima sicurezza, non usare mai due piastre piene una di fianco all'altra.
• Pulire regolarmente i pesz in fondo alla vasca per evitare eventuali rischi di combustione del grasso.

IL MANCATO RISPERTTO DI QUESTE REGOLE DI UTILIZAZIONE PUO COMPORTARE UN GRAVE DETERIORAMENTO DEL VOSTRO APPARECCHIO.

a) PER LA VOSTRA SICUREZZA

• Non immagazzinare e non utilizzato benzina o altri liquidi o vapori inflammabili nelle vicinanze dell'apparecchio. l'impiego, quello apparecchio deve essere tenuto distante da materiali infiammabili. Qualora avvertite odore di gas:
  1) Chiudere il rubinetto della bombola del gas
  2) Spagnere qualsiasi fiamma
  3) Aprire il coperchio
  4) Se l'odore dovesse persistere, rivolgetevi immediatamente al mystro rivenditore.
• Le parti protette dal fabbricante o dal suo mandatario non devono essere manipolare dall'utilizzatore.
• Dopo l'uso, chiudere il recipiente di raccolta del gas.

b) DOVE UTILIZZARE IL BARBECUE

• Questo appearecchio deve essere utilizzato escludivamente all'aria aperta.
• ATTENZIONE: alcune parti esposte possono riscaldarsi. Tenere lontano alla portata dei bambini.
• Nessun materiale combustibile delve trovari ad una distanza inferiore a 60 cm dall'apparecchio.
• Non spostare l'apparecchio durante l'uso.
• Utilizzare l'apparecchio su di una superficie perfettamente pianà.
• Prevedere un ricambio d'aria di 2m^3 /h

c) LA BOMBOLA DEL GAS

Questo appearecchio è regolato per funzionare con bombole di butano/propano tra 4,5 e 15 kg, dotate di apposto riduttore di pressione:

• Francia, Belgio, Lussemburgo, Inghilterra, Irlanda, Portugallo, Spagna, Italia, Grecia: butano 28 mbar / propano 37 mbar.
• Olanda, Norvegia, Svezia, Danimarca, Finlandia, Svizzera, Repubblica Ceca, Ungheria, Slovenia, Slovakchia, Bulgaria, Turchia, Romania, Croatia: butano 30 mbar / propano 30 mbar.
• Polonia: propano 37 mbar.
• Germania, Austria: butano 50 mbar / propano 50 mbar.

Per collegare o sostituire la bombola, effettuare esta operazione sempre in un luogo aereato e mai vicino ad una fiamma, ad una scintilla o ad una fonte di calore.

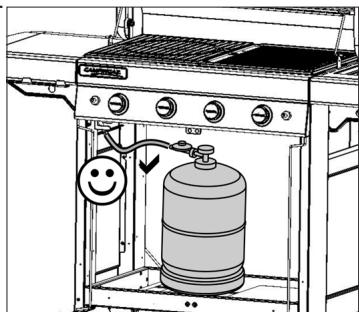

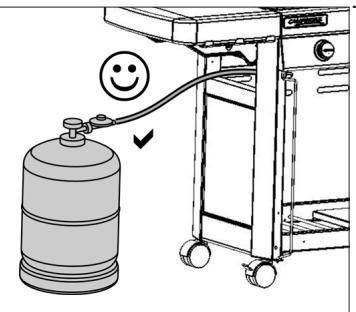

La possibilità diMETTERE la bombola del gas sotto la griglia dipende dal modello utilizzato e dall'altezza della bombola.

Quando è sistematica sotto al barbecue, la bombola va fissata al telaio del barbecue con la cinghia appositamente fornita.

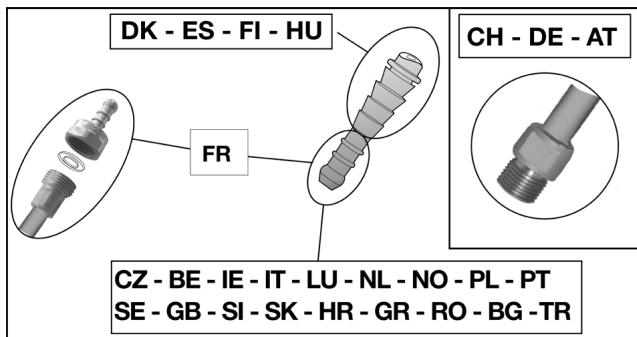

d) IL TUBO

Francia (a secoda del modello)

L' apparato può essere utilizzato con 2 tipi di tubi flessibili :

a) tubo flessibile destinato ad essere calettato su terminali ondulati lato apparato e lato valvola di riduzione, immobilizzato da fasce ( nel rispetto della norma XP D 36-110). Lunghezza raccomandata 1,25m.

b) tubo flessibile (nel rispetto della norma XP D 36-112 o NF D 36-112) dotato di un dato filettato G 1/2 per avvitatura sull'apparato e dato filettato M 20 × 1,5 per avvitatura sulla valvola di riduzione. Lunghezza raccomandata 1,25m.

L'apparato è dotato di raccordo filettato per entrata gas G 1/2 consegnato con terminale ondulato NF e giunto più montati.

1) Per l'utilizzo dell'apparato con tubo flessibile XP D 36-110: (solutizione d) a))

• calettare a fondo il tubo flissibile sul terminale ondulato dell'apparato e della valvola di riduzione.
• far scivolare le fasce dietro alle prime 2 protuberanzi dei terminali e stringerle fino alla rottura della testa di serraggio.

• la tenuta sera verificata seguendo leindicazioni del paragrafo f).

2) Per l'utilizzo dell'apparato con tubo flessibile XP D 36-112 o NF D 36-112, dadi G 1/2 e M 20x1,5 : (soluzione d) b))

• svitare e rimuovere il terminale ondulato NF per liberare il raccordo d'entrata G1/2.
• rimuovere il giunto
• svitare il dato filettato G 1/2 del tubo sul raccordo d'entrata dell'apparato ed il dato filettato M20x1,5 sul raccordo d'uscita della valvola di riduzione seguito leindicazioni fornite assieme al tubo flessibile.

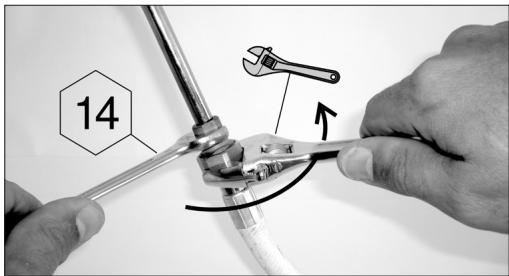

• utilizzato una chiave per immobilizzare il raccordo d'entrata dell'apparato e stringere o allentare il dato filettato con un'altra chiave.

• utilizzare una chiave per immobilizzare il raccordo d'uscita della valvola di riduzione
• la tenuta sare verificata seguendo leindicazioni del paragrafo f).

Verificare che il tubo flessibile si sviluppi normalmente,除去 torsioni o trazioni, ne contatto con le pareti calde dell'apparato. Esso dovrè essere sostuito al sopraggiungere della data di scadenza, o in caso di danno e presenza di sprepolature.

Belgio, Lussemburgo, Inghilterra, Irlanda, Portogallo, Spagna, Italia, Croazia, Grecia, Olanda, Norvegia, Danimarca, Finlandia, Repubblica Ceca, Ungheria, Slovenia, Slovakchia, Bulgaria, Turchia, Romania, Polonia:

L'apparecchio è dotato di un'estremità anellata: deve essere utilizzato con un tubo flessibile di qualità adatta all'uso del butano e del propano. La sua lunghezza non dovrè essere superiore a 1,20 m.

Dovr è essere sostituito se è danneggiato, se presenta delle crepe, quando le condizioni nazionali lo impongono o a seconda della sua validità. Non tirare il tubo e non perforarlo. Tenerlo lontano dagli elementi che possono diventare caldi.

Verificare che il tubo flessibile si sviluppi normalmente, alla torsioni o trazioni.

Germania, Austria, Svizzera:

Questo appearecchio deve essere utilizzato con un tubo flessibile di qualità adatta all'uso del butano e del propano. La sua lunghezza non dovrà superare 1,50 m. Dovrà essere sostituito se è danneggiato, se presenta delle crepe, quando le condizioni nazionali lo impongono o a seconda della sua validità. Non tirare il tubo e non perforarlo. Tenerlo lontano dagli elementi che possono diventare caldi.

Verificare che il tubo flessibile si sviluppi normalmente, alla torsioni o trazioni.

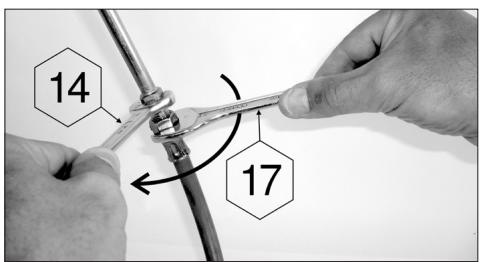

Collegamento del tubo flessibile: per collegare il tubo all'estremità dell'apparecchio, stringere forte il dato del tubo, alla esagerare, con le 2 chiavi previste:

• chiave 14 per bloccare l'estremita
• chiave 17 per avvitare il dato del tubo

e) IL COPERCHIO

Maneggiare il coperchio con precauzione, in particolare durante l'uso. Non sporgersi sul focolare.

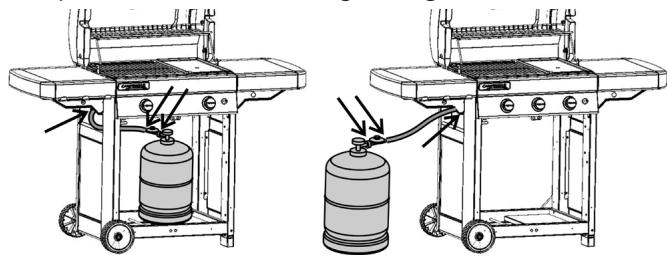

f) PROVE DI TENUTA

1) Eseguire il controllo all'aperto, allontanando tutti i materiali inframmabili. Non fumare.
2) Estrarre il cassetto: vedi punto 8 "operazioni di montaggio"
3) Assicurarsi che le manopole di regolazione siano sulla posizione "OFF" (O).
4) Inserire a fondo le estremita del tubo flessibile sul portagomma del regolatore di pressione e del barbecue (situato dietro al pannello di lavoro). L'applicazione di acqua saponata sui portagomma facilita l'insertimento del tubo.
5) Avvitare il regolatore di pressione sulla bombola del gas.
6) Non cercare le fughe di gas con la fiamma, utilizzare un liquido rivelatore delle fughe di gas.

7) Mettere il liquido sui raccordi della bombola / regolatore di pressione / tubo / apparecchio (le manopole di regolazione devono restare chiuse : posizione “OFF” (O). Aprire il rubinetto della bombola del gas.
8) Il formarsi di bollicine sta adindicare che vi sono fughe di gas.
9) Per soprimere la fuga di gas, stringete eventualmente il dato di fissaggio del regolatore di pressione alla bombola dopo esservi assicurati della presenza e del buono stato della guarnizione, oppure inserte a fondo il tubo all'estremità. Se un pezzo risultasse difettioso, farlo sostituire. L'apparecchio non deve essere rimesso in funzione fino a quando la fuga di gas non sia stata eliminata.
10) Chiudere il rubinetto della bombola del gas.

IMPORTANT:

Non utilizzato mai dell fiamme per individuire una fuga di gas. Si consiglia di effettuire il controllo e la ricerca di fughe almeno una volta all'anno e agli qual volta venga sostituita la bombola del gas.

g) PRIMA DELLA MESSA IN FUNZIONE

Non mettere in funzione l'apparechio alla aver fatto attendamente queste istruzioni ed averle comprese a fondo.

Assicurarsi inoltre:

• che non vi siano fughe di gas

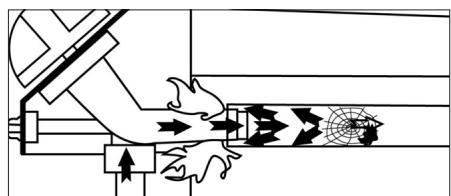

• che i tubi Venturi non siano ostruiti

• che il tubo non sia in contatto con parti che possono surriscaldarsi.

che le aperture per la ventilazione del vano contentatore del gas non siano eventualmente ostruite.

• che i vassoi di raccolta del grasso siano correttamente insertiti nei rispetti vani e che siano correttamente posizionati, fino a fine corsa.

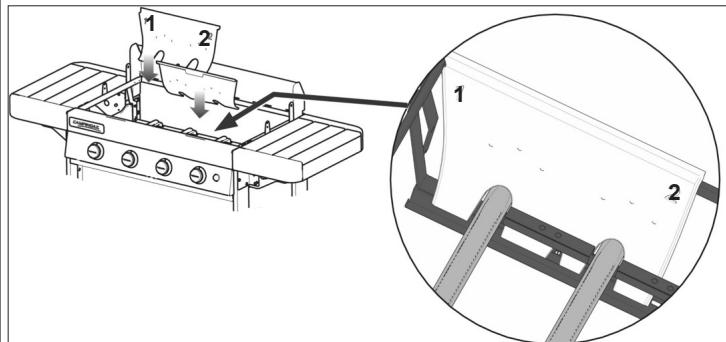

• che le 6 parti rimovibili del serbatoio siano rimesse al loro posto (vedere paragrafo p) Pulizia e manutenzione).

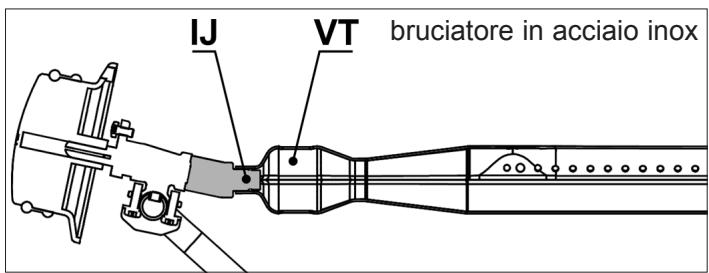

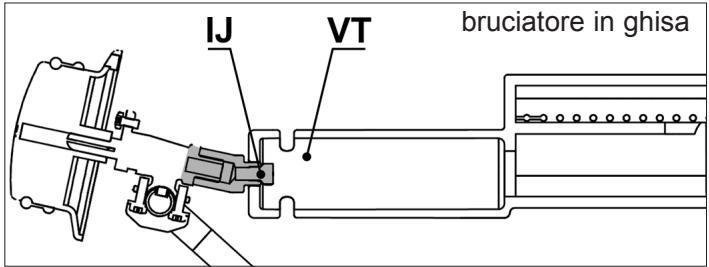

Controllare attendamente che i tubi Venturi (VT) ricoprano gli iniettori (IJ).

• Apriere il coperchio di cottura.
• Assicurarsi che le manopole di regolazione siano sulla posizione "OFF" (O).
• Premere e ruotare la leva in senso antiorario e collocarla in posizione di flusso pieno ( ).

Se la griglia del barbecue è dotata di un dispositivo di accensione piezoelettrico:

Premere immediatamente sul pulsante del dispositorio di accensione (4) finché si avverte un cig. Se l'accensione non avviene al primo scatto, premere 3 o 4 volte se necessario. Ripetere esta operazione sino all'accensione del bruciatore.

Se la griglia del barbecue è dotata di un dispositivo di accensione elettronico a scintilla:

Premere immediatamente l'interruttore (4). Si verifica l'émissione di scintille. Continuire a premere per alcuni secondi finché il bruciatore si accende. Se il bruciatore non si accende, rimettere la manopola di regolazione in posizione "OFF" (O). Aspettare 5 minuti prima di ripetere l'opération.

Una volta acceso il bruciatore, ci sono 2 possibilità per accendere un'alto bruciatore :

La 1 è quella di reiterare la sovraccitata operazione di accensione;
La 2 possibilità consiste nell'accendere il bruciatore situato a destra o a sinistra del 1^ bruciatore acceso, via via, gli altri bruciatori vicini, girando il pulsante di regolazione in posizione di piano flusso ( ).

Se l'accensione piezoelettrica o elettronica non funziona, usare l'accensione manuale (paragrafo seguente).

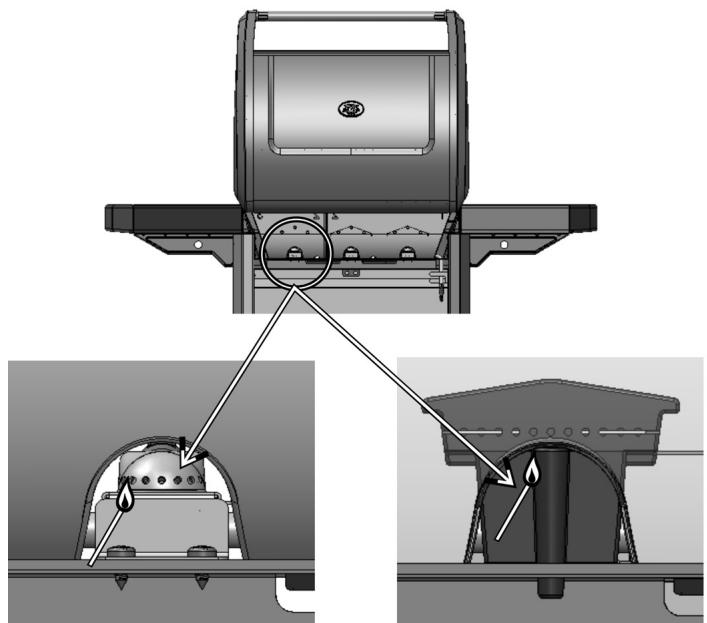

i) ACCENSIONE MANUALE DEL BARBECUE

• Aprire il coperchio di cottura.
• Assicurarsi che le manopole di regolazione siano sulla posizione "OFF" (O).
• Accendere il fiammifero, quindi portarlo dal retro della griglia del barbecue verso il bruciatore.

bruciatore in acciaio inox
bruciatore in ghisa

• Premere e girare il pulsante di regolazione in senso antiorario, mettendolo in posizione di piano flusso (4).

j) ESTINZIONE DEL BARBECUE

Riportare la manopola di regolazione in posizione "OFF" (O), poi chiudere il rubinetto della bombola del gas.

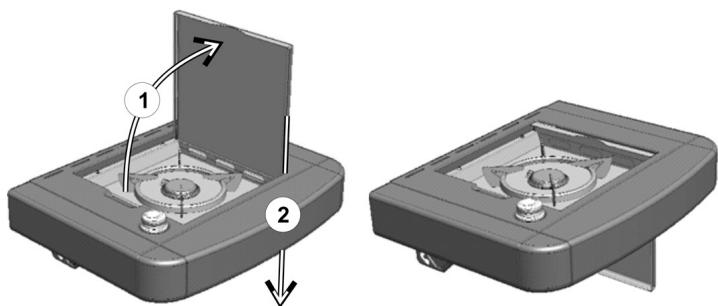

k) ACCENSIONE DEL FORNELLO

(a seconda dei modelli)

Il fornello puo' funzionare da solo o contemporaneamente al barbecue. Prima di accendere il fornello da campeggio, assicurarsi che il coperchio sia del tutto aperto e completeness ribaltato.

• Accensione: Aprire il rubinetto della bombola del gas.
• Verificare la tenuta del circuito del gas alla bombola al fornello (vedi f ).
• Verificare che il tubo di collegamento del barbecue al fornello non sia danneggiato. Se presenta screpolature, sostuirlo rivolgendosi al Servizio Assistenza Post Vendita.

• Aprire la valvola del fornello da campeggio (direzione +)

• Se la griglia del barbecue è dotata di un dispositivo di accensione piezoelettrico:

Premere il pulsante del disposativo di accensione situato a destra del pannello di controllo e identificato dal symbolo ( ) finché fablick. Premere 3 o 4 volte se necessario.

• Se la griglia del barbecue è dotata di un dispositivo di accensione elettronico a scintilla:
  Premere immediatamente l'interruttore ( ). Si verifica l'émissione di scintille. Continuare a premere per alcuni secondi finché il bruciatore si accende.

• Se il fornello non si accende, avvicinare un fiammifero al bordo del bruciatore.

• Regolare la fiamma aumento o diminuendo l'apertura del rubinetto a seconda delle dimensioni della pentola utilizzato. Non utilizzare pentole di diametro inferiore a 12 cm o superiore a 24 cm.

I) SPEGNIMENTO DEL FORNELLO

(a seconda dei modelli)

Chiudere il rubinetto del fornello (verso il - ) e il rubinetto della bombola se il barbecue non è acceso.

m) ILLUMINAZIONE DELLA CONSOLLE

(a seconda dei modelli)

Ilsystemadiilluminazione della console è alimentato da4batteriedi tipoAA(LR06) fornite conla griglia del barbecue.Lascatolaportabatterieèsituata sul supporto sinistroanteriori,dietro lo sportello sinistro.Rimuoverile coperchio della scatola portabatteria facendolo scorriere verso l'alto.Inserirele batterie rispettondole polarità indicate ereimettere aippo il coperchio.

Per accendere e spegnere la luce, premere l'apposto pulsante situato a sinistra della console e identificato da quello simbolo.

• Operare sempre in un ambiente ben aereato e mai in presenza di fiamme, scintille o altre fonti di calore.
• Riportare la manopola di regolazione in posizione "OFF" (O), poi chiudere il rubinetto della bombola del gas.
• Svitare il regolatore di pressione, assicurarsi della presenza e del buono stato della guarnizione di tenuta.
• Mettere la bombola piena al suoizio, riavvitare il regolatore di pressione facendo attenzione a non forzare il tubo.

o) USO

All'atto del primo utilizzato, far scaldare il barbecue (chiudere il coperchio) con i rucitori, a piano regime (4), per 30 minuti circa, in modo da eliminare l'odore di vernice dei pezzi nuovi.

Durante il funzionamento normale, preriscaldare il barbecue per pochi minuti per portare le griglie a una Buona temperatura di cottura.

La velocità di cottura può essere regolata in funzione della posizione dei pulsanti di regolazione: fra la posizione a piano flusso (4) e quella a flusso medio (5).

Si raccomanda di indossare quanti da lavoro per maneggiare elementi particolarmente caldi.

Prima di posare gli alimenti da cuocere sul grill di cottura, ungere leggermente lo stesso con olio alimentare in modo da evitare che gli alimenti " si attacchino ".

Togliere l'ecesso di grasso della carne prima della cottura, in modo da ridurre la combustione dei grassi. Per cuocere carni grasse senza augmentare le fiamme, generalmente occorre cuocere a velocità ridotta,anche spegnendo uno o più bruciatori per pochi minuti, se necessario. Per evitare l'accumulo di grasso e diminuire il rischio di combustione, pulire il barbecue dopo agli cottura.

A seconda dei modelli, la griglia del barbecue può essere dotata di una piastra di cottura in ghisa. Questa piastra ha una doppia faccia di cottura: una rigata che permette la cottura ai ferri della carne e una liscia per la cottura di pesce, crostacei, verdure, ecc...

Important :

In caso di spegnimento di uno o più bruciatori durante il funzionamento, posizionare immediatamente i pulsanti dell'apparato su "OFF" (O). Attendere 5 minuti, al fine di permettere l'espulsione del gas non bruciato, per poi procedere un'altra volta all'operazione di accensione, da effettuarsi a seguito di tale attesa.

p) PULIZIA E MANUTENZIONE

• Non modificare mai l'apparecchio: qualsiasi modifica,.
  puo essere pericolosa.
• Attendere che l'apparecchio si sua raffreddato prima di iniziare qualsiasi operazione di pulizia.
• Chiudere la bombola del gas e svitare il regolatore di pressione.
• Bruciatore del grill : agli tre mesi, il bruciatore deve essere pulito e controllato. Togliere il bruciatore completingo, controllare se nella parte inferiore dei tubi venturi vi sono delle ragnatele...
• Questo procedimento è necessarioanche se l'apparechio non è stato utilizzato per più di un mese.
• Sporcizia o ragnatele possono produrre una diminuzione del calore o un accensione pericolosa del gas fuori dal bruciatore.
• Pulire la parte superiore del bruciatore ed il fondo della vaschetta con una spugna umida (acqua con detersivo per stoviglie). Se è il caso, utilizzato una paglietta inumidita.
• Verificare che i fori di uscita del bruciatore non si siano ostrui e lasciare asciugare prima di riutilizzare. Se necessario, utilizzato una spazzola metallica per liberare i fori di uscita del bruciatore.
• Sistemare il bruciatore del barbecue sulla vaschetta.

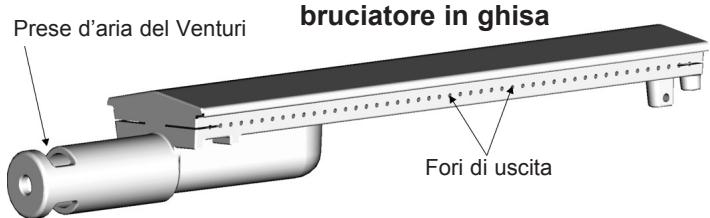

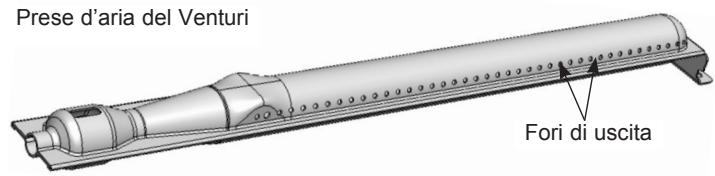

• Pulire i fori del tubo venturi (vedere figura sotto) o, se necessario, il bruciatore.

Prese d'aria del Venturi
bruciatore in acciaio inox

N.B.:La manutenzione frequente del bruciatored grill permette di mantenerlo in buono stato per numerose utilizzazioni e di evitare una prematura ossidazione dovuta sopratto ai residui acidi delle grigliate. Tuttavia, l'ossidazione del bruciatore è un fenomeno normale nel tempo ed un bruciatore ossidato che funziona bene non delve essere sostituito. La sostituzione del bruciatore è necessaria se il suo funzionamento non è corretto o se il bruciatore è forato.

- Pannello di lavoro

• Pulireanchequesti elementi periodicamenteutilizzando una spugna e del detersivo liquido per stoviglie. Non utilizzato prodotti abrasivi.

- Parete della caldaia

Per facilitare la pulizia della parete della caldaia, Campingaz® ha inventato Campingaz InstaClean™, il concetto della caldaia rimovibile. Grazie a Campingaz InstaClean™, tutte le parti della caldaia sono rimovibili, perché l'utilizzo di alcun attrezzo, in meno di un minuto, e possono essere lavate in lavastoviglia. In base al grado di sporcizia di queste parti, cui è necessario spazzolarle prima di metterle in lavastoviglia per una pulizia più Completa.

Per il montaggio e la rimozione di queste parti, consultare il manuale di montaggio.

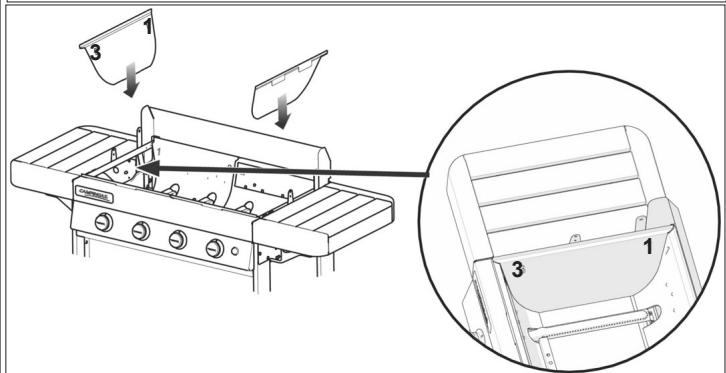

Per il rimontaggio durante la pulizia, installare prima le prime 2 pareti numerate con "1-2", poi le pareti numerate con "2-3" e infine le 2 pareti laterali numerate "3-1".

- Vassoio di raccolta del grasso

A seconda del modello, la griglia del barbecue è dotata di uno o due vassoi di raccolta del grasso. Si raccomanda di pulirli dopo agli utilizzato. Possono essere lavati in lavastoviglie.

Per facilitare la pulizia, la larghezza dei vassoi di raccolta

del grasso è stata pensata per permettere di coprirli con un foglio di carta stagnola, disponibile in commercio, prima diMETTERE in funzione la griglia del barbecue. Dopo l'uso della griglia del barbecue, gettare la carta stagnola. É possibile anche mettere un po'di sabbia sul fondo del vassoio di raccolta del grasso affinché assorba il grasso di cottura. Gettare la sabbia dopo agli periodo di cottura.

- Piastra e griglia di cottura

La piastra e la griglia di cottura sono smaltate.

Aspettare che si raffreddino prima di qualsiasi operazione di pulizia. Usare un prodotto detergente Campingaz® BBQ e apposite spazzole per griglie per barbecue.

La piastra e la griglia di cottura possono essere lavate in lavastoviglie. Prima di metterle in lavastoviglie, è spesso necessario raschiarle con una spugna o una spazzola metallica per rimuovere residui che si attaccano alla superficie di cottura.

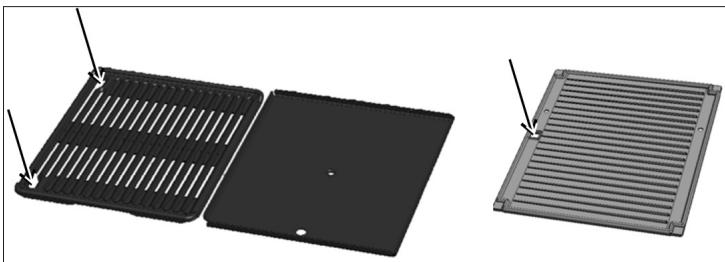

Per rimuovere la piastra di cottura e la griglia in metallo e la piastra di ghisa, infrilare il dito di una mano nei fori indicati, sollevarle e afferrarle con l'altra mano.

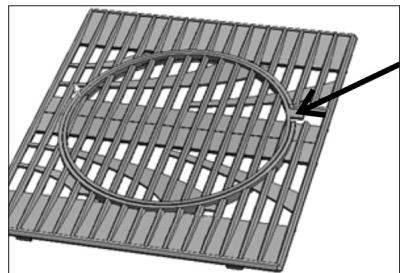

Per rimuovere la griglia in ghisa composta da 2 parti (vedere paragrafo) in basso), rimuovere prima la parte centrale con l'aiuto della linguetta indicata, quando rimuovere il contorno.

- Legno (a seconda dei modelli)

Per conservare il suo aspetto naturale e proteggerlo al tempo stesso, il legno delle griglie del barbecue è coperto con olio protettivo.

Per conservare il vostro barbecue, vi raccomandiamo di coprirlo con una federa di protezione Campingaz, venduta separamente.

Importante: attendere che il barbecue si sia completeness raffreddato prima di coprirlo con la federa di protezione.

All'inizio della stagione, applicare una mano di olio di lino o olio di teak sulle parti in legno con un panno o una spazzola per dare un aspetto più brillante e mantenere la protezione.

q) SISTEMAZIONE DOPO L'USO

• Chiudere il rubinetto della bombola del gas dopo agli uso.
• Se conservate il vostro barbecue al coperto, staccate l'alimentazione del gas.
• Se lo conservate all'aperto, si consiglia di utilizzato una federa di protezione (vedere il capitolo accessori).
• Nel caso in cui si preveda di non usare l'apparecchio per lungo tempo, si racommanda di riporre il barbecue in un luogo asciutto e riparato (es : un garage).
• Ambienti che implicano corrusione: prestare particolare attenzione con il prodotto se utilizzato vicino al mare; non va immagazzinato alla protezione e tenuto su uno scaffale in un ambiente asciutto

r) ACCESSORI

A seconda del modello, la griglia del barbecue cui esse rdotata di griglie Culinary Modular Campingaz La griglia di cottura Culinary Modular Campingaz e composta da 2 parti:

• il contorno
• il centro.

Il centro è estràbile e può essere sostituito da uno degli accessori venduti separatamente da Campingaz®, ad esempio:

• pietra per pizza
• wok
• piastra per paella

Il concetto Culinary Modular Campingaz® permette quando di trasformare la griglia del barbecue in una vera cucina all'aperto e di utilizzato un supporto di cottura specifico a seconda di cui che si sta preparando.

Se il modello di griglia di barbecue usilizzato è sprovvisto di griglie Culinary Modular Campingaz®, è possibile acquistarle separatamente.

ADG ("Application des Gaz") consiglia di utilizzare sistematicamente i barbecue a gas con accessori e pezzi di ricambio dimarca Campingaz. ADG declina qualunque responsabilità per eventuali anomalie o danni dovuti all'utilizzazione di accessori e/o pezzi di ricambio di altre marche.

Pensate a proteggere l'ambiente! Il vostro appearecchio contiene materiali riciclabili o recuperabili. Depositatelolo presso il servizio di raccolta degli scarti del vostro comune e differenziate gli imballaggi.

t) RACCOMANDAZIONI RELATIVE ALLA BATTERIA

Questo significato. Il esono presente sulle batterie significate, che al termine della loro vita utile, le batterie si devono essere rimosse dall'unità e quindi riciclate in o smaltite in modo appropriato. Le batterie non si èssonessere gettate nell'immondizia, ma devono essere in se presso un punto di raccolta (isola ecologica...). Si sare con le autorità locali. Non smaltire nell'amBIente, il cenerire: la presenza di determinate sostanze (Hg, Hg, Zn, Ni) nelle batterie usate più essere pericolosa e ambiente e la salute umana.

u) RIFIUTI ELETTRICI ED ELETTRONICI

Questo symbolo indica che l'impiano elettrico dell'apparecchio è oggetto di raccolta differenziata. Al termine del suo ciclo di vita, l'impiano elettrico dell'apparecchio deve essere correttamente

smaltito. L'impiano elettrico non deve essere smaltito con i rifiuti urbani indifferenziati. La raccolta differenziata di questi rifiuti favorirà il riutilizzo, il riciclo o altre forme di recupero dei materiali riciclabili conteni in questi rifiuti. Conferire l'impiano elettrico dell'apparecchio in un centro di recupero dei rifiuti predisporto a tal fine (discarica). Verificare con le autorità locali. Non smaltire nell'amiente, non incinerire: la presenza di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche cui po essere pericolosa per l'amiente e cui è avere effetti negativi per la salute umana.

Anomalie / rimedi

Anomalie	Probabile causa Rimedi
I bruciatore non si accende	- Bruciatore incrostato : da pulire - Arrivo irregolare del gas - Il regolatore di pressione non funziona - Il tubo, il rubinetto, l'iniettre, il tubo Venturi o gli orifizi del bruciatore sono ostruiti - Il tubo Venturi non calza bene sull'iniettre
II bruciatore perde colpi o si spegne :	- Verificare che vi sia del gas - Verificare il collegamento del tubo - Rivolgersi al Servizio Assistenza
Il grasso si infiamma in modo anormale	- Pulire la lamiera di protezione situata al di sopra del bruciatore.- - Pulire il vassoio per il recupero del grasso. - Temperatura del grill troppo alta : abbassare il fuoco
II bruciatore si accende con un fiammiferato ma non con l'accen-sione "PIEZO"	- Pulsante, filo o elettrodo difettosi - Controllare le saldature del cavo del dispositivo di accensione - Controllare lo stato della ceramica e del cavo di collegamento

Anomalie	Probabile causa Rimedi
Fughe di gas o fiamme a livello del raccordo	- Tenuta difettosa del raccordo - Interrompere subito l'erogazione del gas
Circuito di fiamme non uniforme	- Bruciatore difettoso o ostruito: Riposizionare il venturi. - Iniettori ostruiti: Pulire il venturi. - Rivolgersi al Servizio Assistenza
Calore insufficiente	- Iniettore o tubi Venturi ostruiti - Rivolgersi al Servizio Assistenza
Fughe di gas o fiamme dietro la manopola di regolazione	- Rubinetto difettoso - Spagnere l'apparecchio - Rivolgersi al Servizio Assistenza
Fughe di gas o fiamme molto il pannello di regolazione	- Spagnere l'apparecchio - Chiudere la bombola del gas - Rivolgersi al Servizio Assistenza

• o contorno
• o centro.
