Genius 10 - Ładowarka do baterii NOCO - Bezpłatna instrukcja obsługi

Typ produktu	Inteligentna ładowarka akumulatora
Marka	NOCO
Model	Genius 10
Napięcie wejściowe	100-240 V AC, 50-60 Hz
Prąd wyjściowy	10 A (12 V), 10 A (6 V)
Moc maksymalna	150 W
Napięcia ładowania	6 V i 12 V
Kompatybilne typy akumulatorów	Kwasowo-ołowiowe (ciekłe, żelowe, MF, CA, EFB, AGM, wapniowe) i litowe (LiFePO4 z BMS)
Maksymalna pojemność akumulatora	230 Ah (12 V)
Tryby ładowania	Czuwanie, 12V, 12V AGM, 12V litowe, 6V, 6V AGM, Force, Zasilanie 13,6 V, Naprawa 12V
Detekcja niskiego napięcia	1 V (12 V i 6 V)
Ochrona	Odwrócenie biegunowości, przepięcie, zwarcie, przegrzanie
Stopień ochrony	IP65
Chłodzenie	Naturalna konwekcja
Wymiary (dł. x szer. x wys.)	180 x 91 x 58 mm (7,1 x 3,6 x 2,3 cala)
Waga	1,51 kg (3,33 funta)
Temperatura pracy	-20 °C do +40 °C
Konserwacja	Odłącz przed czyszczeniem; używaj miękkiej, niestrzępiącej się ściereczki
Gwarancja	3-letnia ograniczona gwarancja NOCO

Często zadawane pytania - Genius 10 NOCO

Jakie typy akumulatorów mogę ładować za pomocą NOCO Genius 10?

Genius 10 jest przeznaczony do ładowania akumulatorów 6 V i 12 V kwasowo-ołowiowych (ciekłych, żelowych, MF, CA, EFB, AGM, wapniowych) oraz akumulatorów litowych 12 V (LiFePO4) wyposażonych w system zarządzania baterią (BMS). Nie używaj go do innych chemii.

Jak wybrać odpowiedni tryb ładowania?

Naciśnij krótko przycisk MODE, aby przejść przez główne tryby (12V, 12V AGM, 12V litowe). W przypadku trybów zaawansowanych (6V, 6V AGM, Zasilanie, Naprawa) przytrzymaj przez 3 sekundy (lub 5 sekund dla trybu Force). Sprawdź instrukcję, aby określić odpowiedni tryb dla swojego akumulatora.

Ile czasu zajmuje ładowanie akumulatora?

Czas zależy od pojemności i stopnia rozładowania. Przykłady: akumulator 12V 100Ah rozładowany w 50% zajmuje około 7 godzin. Ładowarka automatycznie dostosowuje prąd. Sprawdź tabelę czasów w instrukcji.

Co oznacza migająca czerwona dioda?

Migająca czerwona dioda wskazuje błąd. W zależności od wzoru: wolne miganie = ładowanie w toku (<50%); stałe = ładowanie 50%; szybkie miganie = błąd (przepięcie, uszkodzony akumulator, odwrócenie biegunowości). Sprawdź tabelę błędów w instrukcji.

Czy mogę pozostawić ładowarkę podłączoną na stałe?

Tak, po całkowitym naładowaniu akumulatora ładowarka przechodzi w tryb konserwacji: monitoruje i utrzymuje poziom naładowania bez przeładowania. Zielona dioda miga powoli. Może pozostać podłączona bezterminowo.

Jak używać trybu Naprawa (12V Repair)?

Podłącz zaciski do akumulatora 12V kwasowo-ołowiowego, następnie przytrzymaj przycisk MODE przez 3 sekundy w obecności akumulatora, aby aktywować tryb Naprawa. Próbuje odzyskać akumulatory zasiarczone lub z warstwami. Proces trwa do 4 godzin. Monitoruj akumulator podczas tego trybu.

Co zrobić w przypadku odwrócenia biegunowości?

Zapala się czerwona dioda odwróconej biegunowości. Natychmiast odłącz zaciski i odwróć połączenia: czerwony zacisk na dodatni biegun (+), czarny zacisk na ujemny biegun (-). Ładowarka jest zabezpieczona przed tym błędem.

Czy ładowarka może być używana na akumulatorze samochodowym nadal zamontowanym?

Tak, postępuj zgodnie z krokami podłączenia w instrukcji: w przypadku pojazdu z masą ujemną najpierw podłącz czerwony zacisk do bieguna dodatniego, a następnie czarny zacisk do metalowej masy z dala od akumulatora. Nie podłączaj ładowarki do sieci przed podłączeniem zacisków.

Jaka jest długość kabli wyjściowych?

Kable DC mają około 197,4 cm (77,7 cala) od ładowarki do zacisków. Pozwala to na pewną odległość między ładowarką a akumulatorem.

Gdzie mogę znaleźć pomoc techniczną lub gwarancję?

W przypadku pomocy skontaktuj się z NOCO pod numerem [phone] (Wielka Brytania) lub odwiedź www.no.co/support. Produkt objęty jest 3-letnią ograniczoną gwarancją.

INSTRUKCJA OBSŁUGI Genius 10 NOCO

Podręcznik użytkownika i gwarancja

PRZED UŻYCIEM PRODUKTU PRZECZYTAĆ ZE ZROZUMIENIEM WSZYSTKIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA. Nieprzestrzeganie tych instrukcji bezpieczeństwa może skutkować PORAŻENIEM ELEKTRYCZNYM, WYBUCHEM, POŻAREM, które mogą doprowadzić do POWAŻNYCH OBRAŻEŃ, ŚMIERCI lub USZKODZENIA WŁASNOŚCI.

Porażenie elektryczne. Produkt jest urządzeniem elektrycznym, które może porazić i spowodować poważne obrażenia. Nie przecinać przewodów zasilania. Nie zanurzać w wodzie nie coczyć.

Wybuch. Niemonitorowane, niekompatybilne lub uszkodzone akumulatory mogą wybuchnąć, gdy są używane z produktem. Nie pozostałcy produktu bez nadzoru podczas używania. Nie wolno próbować uruchomić uszkodzonego lub zamarzniętego akumulatora. Używać produktów tylko z akumulatorami o zalecanym napięciu. Obsługiiwać produkt w prawidłowo wentylowanych miejscach.

Ogień. Produkt jest urządzeniem elektrycznym, który emituje ciepło i może powodować poparzenia. Nie przykrywać produktu. Nie palić ani nie stosować źródeł wyładowań elektrycznych lub ognia, obsługując produkt. Przechowywać produkt z dala od materiałów łatwopalnych.

Urazy oczu. Obsługując produkt, nosić środki ochrony oczu. Akumulatory mogą ekspłodować i wyrzucić odlamiki w powietrze. Kwas akumulatorowy może powodować podrażnienie oczu i skóry. W przypadku zanieczyszczenia oczu lub skóry, przepłukać dotknięty obszar czystą, bieżącą wodą i natychmiast skontaktować się z ośrodkiem kontroli zatruć.

Gazy wybuchowe. Gazy wybuchowe. Praca w pobliżu akumulatorów kwasowo-olowiowych jest niebezpieczna. W czasie normalnej pracy akumulatory wywarzają gazy wybuchowe. Aby zredukować niebezpieczeństwo wybuchu akumulatora, należy przestrzegać wszystkich instrukcji bezpieczeństwa oraz instrukcji opublikowanych przez producenta akumulatora, a także wyposażenia, które ma pracować w pobliżu akumulatora. Zapoznać się z oznaczeniami ostrzegawczymi na tych produktach oraz na silniku.

Polskie

Aby uzyskać bardziej szczegółowe informacje i wsparcie, odwiedź stronę:

www.no.co/support

Ważne ostrzeżenia dotyczące bezpieczeństwa

O produkcie Genius10. Produkt Genius10 firmy NOCO to jedno z najbardziej innowacyjnych i zaawansowanych technologicznie urządzeń dostępnych na rynku, które umożliwia ładowanie akumulatorów w prosty sposób. To najprawdopodobniej najbezpieczniejsza i najwydajniejsza ładowarka, z której będziesz mógł/mogła skorzystać. Produkt Genius10 został zaprojektowany z myślą o ładowaniu wszystkich typów akumulatorów kwasowo-ółowiowych o sile elektromotorycznej 6 V i 12 V, w tym akumulatorów litowych (LiFePO4), elektrolitowych, żelowych, MF (niewymagających konserwacji), CA (wapniowych), EFB (ulepszonych, zalanych akumulatorów) oraz AGM (z absorbującą, włókninową matą szklaną). Produkt nadaje się do ładowania akumulatorów o pojemności do 230 Amperogodzin i o każdej pojemności w przypadku ładowania podtrzymującego. Wprowadzenie. Przed korzystaniem z ładowarki, należy dokładnie zapoznać się ze środkami ostrożności producenta oraz sprawdzić zalecane tempo ładowania dla akumulatora. Należy określić napięcie i skład chemiczny akumulatora, odnosząc się do jego instrukcji użytkowania przed rozpoczęciem ładowania. Montaż. Należy pamiętać, że odległość do akumulatora jest istotna. Długość kabla zasilającego na prąd stały od ładowarki z klemą lub ze złączami oczkowymi wynosi ok. 77,7 cali (1973,6 mm). Kable między podłączeniami powinny być luźne na długość 12 cali (304 mm). Osobiste środki ostrożności. Produktu należy używać tylko zgodnie z przeznaczeniem. Należy pracować w zasięgu głosu drugiej osoby lub na tyle blisko, aby druga osoba mogła przyjść z pomocą w razie problemów. Przechowywać w pobliżu zapasu czystej wody i mydła na wypadek zanieczyszczenia kwasem akumulatorowym. Pracując w pobliżu akumulatora, należy nosić pełny zestaw ochrony oczu oraz odzież ochronną. Zawsze myć ręce po obsługde akumulatorów i materiałów powiązanych. Nie obsługiwać ani nie nosić metalowych przedmiotów, pracując z akumulatorami; dotyczy to między innymi narzędzi, zegarków i biżuterii. Gdy metal zostanie upuszczony na akumulator, może spowodować iskrę i zwarcie, skutkując porażeniem elektrycznym, pożarem, wybuchem, co z kolei może spowodować uraz, śmierć lub uszkodzenie własności. Osoby nieletnie. Jeśli „Nabywca” chce, aby produkt był używany przez osobę nieletnią, to dokonując zakupu, zgadza się przedstawić nieletniemu szczególowe instrukcje i ostrzeżenia przed użytkowaniem sprzętu. Odpowiedzialność za nieprzestrzeganie tego spoczywa w całości na „Nabywcy”, który zgadza się zwolnić firmę NOCO z odpowiedzialności za wszelkie niezamierzone lub niewłaściwe użytkowanie sprzętu przez osobę nieletnią. Ryzyko zadławienia. Akcesoria mogą stanowić ryzyko zadławienia przez dzieci. Nie pozostawiać dzieci bez opieki w pobliżu produktu lub jego akcesoriów. Produkt nie jest zabawką. Obsługa. Z produktem należy się obchodzić ostrożnie. W przypadku uderzenia może ulec uszkodzeniu. Nie korzystać z uszkodzonego produktu, również gdy na obudowie pojawią się pęknięcia lub zostaną uszkodzone kable. Nie używać produktu, gdy uszkodzony jest przewód zasilający. Wilgotność i ciecze mogą uszkodzić produkt. Nie używać produktu ani żadnych składników elektrycznych w pobliżu cieczy. Przechowywać i обслуживаć produkt w miejscach suchych. Nie używać, gdy będzie mokry. Gdy pracujący produkt ulegnie zamoczeniu, natychmiast odłączyć od akumulatora i zaprzestać używania. Nie odłącać produktu, wyciągając przewody. Modyfikacje. Nie wolno podejmować prób zmiany, modyfikacji lub naprawy części produktu. Demontaż produktu może spowodować uraz, śmierć lub uszkodzenie produktu. Gdy produkt zostanie uszkodzony, ulegnie awarii lub wejdzie w kontakt z cieczą, zaprzestać jego używania i skontaktować się z NOCO. Wszelkie modyfikacje produktu spowodują unieważnienie gwarancji. Akcesoria. Ten produkt jest zatwierdzony wyłącznie do użytku z akcesoriami firmy NOCO. Firma NOCO nie jest odpowiedzialna za bezpieczeństwo użytkownika lub uszkodzenia wynikające z użytkowania akcesoriów niezatwierdzonych przez nią. Lokalizacja. Należy zapobiegać zetknięciu się kwasu akumulatorowego z produktem. Nie obsługiwać produktu w obszarze zamkniętym lub z ograniczoną wentylacją. Nie stawiać akumulatora na szczycie produktu. Ustawić wyprowadzenia kabli w sposób zapobiegający przypadkowym uszkodzeniom w czasie przenoszenia części pojazdu (również maski i drzwi), przenoszenia części silnika (także łopatek wentylatora, pasów i kół pasowych) lub zapobiegający potencjalnemu wypadkowi mogącemu doprowadzić do urazu lub śmierci. Temperatura robocza. Niniejszy produkt działa w temperaturze otoczenia od

-4°F i 104°F (-20°C i 40°C). Nie należy użytkować produktu poza tym zakresem. Nie wolno ładować zamarzniętego akumulatora. Należy natychmiast przestać korzystać z produktu w przypadku, gdy akumulator zacznie wytwarzać nadmierną ilość ciepła. Przechowywanie. Nie należy użytkować lub przechowywać produktu na obszarach z dużą koncentracją pyłu lub materiałów w powietrzu. Należy przechowywać produkt na płaskich, zabezpieczonych powierzchniach, tak by produkt nie spadł. Temperatura przechowywania wynosi od -20°C do 25°C (średnia temperatura pod pokrywą). Nigdy nie przekraczaj 80°C w żadnych warunkach. Kompatybilność. Produkt jest kompatybilny wyłącznie z akumulatorami kwasowo-ółowiowymi, AGM oraz litowymi o sile elektromotorycznej 6 V i 12 V Nie należy podłącać produktu do jakiegokołwiek innego akumulatora. Ładowanie akumulatorów z innym składem chemicznym może doprowadzić do obrażeń, śmierci lub zniszczenia mienia. Należy skontaktować się z producentem akumulatora przed podjęciem próby ładowania akumulatora. Urządzenia medyczne. Nie wolno ładować rozruszników ani innych urządzeń medycznych. Produkt może emitować pola elektromagnetyczne i zawiera komponenty magnetyczne, które mogą zakłócać pracę rozruszników, defibrylatorów lub innych urządzeń medycznych. Pola elektromagnetyczne mogą również zakłócać pracę wymienionych urządzeń. W przypadku korzystania z urządzeń medycznych, w tym rozruszników, należy skonsultować się ze swoim lekarzem przed użytkowaniem produktu. Jeśli zachodzi podejrzenie, że produkt zakłóca pracę urządzenia medycznego, należy natychmiastowo zaprzestać użytkowania produktu i skonsultować się ze swoim lekarzem. Czyszczenie. Przed rozpoczęciem konserwacji lub czyszczenia wyłączyc produkt. Produkt należy niezwłocznie wyczyścić i wysuszyć po zetknięciu z cieczą lub odpadami. Użyć miękkiej, niestrzępiącej szmatki (z mikrofibry). Unikać zawilgocenia otworów. Środowiska wybuchowe. Przestrzegać wszystkich znaków i instrukcji. Nie obsługiwać produktu w środowisku wybuchowym, na przykład strefach tankowania lub strefach występowania środków chemicznych lub cząsteczek, takich jak ziarna, pył lub sproszkowane metale. Działania o dużym ryzyku. Ten produkt nie jest przeznaczony do pracy w sytuacjach, gdy jego awaria mogłaby doprowadzić do obrażeń ciała, śmierci lub poważnych szkód w środowisku. Zakłócenia radiowe. Produkt zaprojektowano, testowano i jest wytwarzany zgodnie z przepisami dotyczącymi emisji fal radiowych. Emitowane z produktu fale mogą wpłynąć negatywnie na działanie innych urządzeń elektrycznych, powodując ich wadliwe działanie. Numer modelu: Genius10. Opisywane urządzenie jest zgodne z Częścią 15 przepisów FCC. Działanie podlegą następującym warunkom: (1) urządzenie to nie może powodować szkodliwych zakłóceń, oraz (2) urządzenie to musi przyjmować wszelkie odbierane zakłócenia, również powodujące pożądane działanie. UWAGA: Urządzenie zostało sprawdzone i uznane za zgodne z wymaganiami dotyczącymi urządzeń cyfrowych klasy A, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te zaprojektowano w sposób zapewniający rozsządną ochronę przed niebezpiecznymi zakłóceniami, gdy urządzenie jest używane w środowisku przemysłowym. Urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwości fal radiowych; gdy nie jest zainstalowane i obsługiwane zgodnie z instrukcją użytkownika, może powodować szkodliwe zakłócenia w komunikacji radiowej. Używanie tego urządzenia w dzielnicy mieszkalnej może doprowadzić do powstania szkodliwych zakłóceń, w wyniku czego użytkownik będzie zmuszony do usunięcia tych zakłóceń na własny koszt.

Sposób użycia

Tryby ładowania.

Produkt Genius10 jest wyposażony w dziewięć (9) trybów: Stan gotowości, 12 V, AGM 12 V, LITOWY 12 V, 6 V, AGM 6 V, NAPRAWCZY, ZASILANIA oraz MOCY. Niektóre tryby ładowania można wybrać poprzez naciśnięcie i przytrzymanie przycisku przez 3-5 sekund. Tego typu tryby są zaawansowanymi trybami ładowania, które przed wyborem wymagają zachowania pełnej ostrożności. Zrozumienie różnic pomiędzy trybami i ich celów jest niezwykle istotne. Nie należy korzystać z ładowarki, dopóki nie zostanie potwierdzony stosowny tryb ładowania dla akumulatora użytkownika. Poniżej znajduje się krótki opis.

Tryb Objąśnienię
(Szczytowa wartość napięcia została zmierzona przy temperaturze 25°C. Nateżenie prądu jest równe nateżeniu ładowania ciągłego w temperaturze powyżej 0°C)

Standby	W trybie Stanu gotowości produkt nie ładuje akumulatora ani nie doprowadza do niego energii elektrycznej. Oszczędzanie energii jest włączone w trakcie tego trybu, co oznacza pobór niezwykle małej ilości energii przez gniazdo elektryczne. Szyna Canbus jest włączona w trybie Stanu gotowości. Gdy urządzenie znajduje się w Stanie gotowości, zaświeci się pomarańczowa dioda LED Stanu gotowości.Brak mocy
12V	Do ładowania akumulatorów elektrolitowych, żelowych, ulepszonych-zalanych, niewymagających konserwacji oraz wapniowych o sile elektromotorycznej 12 V. Po dokonaniu wyboru zaświeci się biała dioda LED Trybu 12 V.14,5 V I 10 A I Akumulatory o pojemności nawet do 230 Ah
12VAGM	Do ładowania akumulatorów AGM o sile elektromotorycznej 12 V. Po dokonaniu wyboru zaświeci się biała dioda LED Trybu AGM 12 V.14,8 V I 10 A I Akumulatory o pojemności nawet do 230 Ah
12VLITHIUM	Do ładowania akumulatorów litowo-jonowych o sile elektromotorycznej 12 V, w tym akumulatorów litowo-żelazowo-fosforanowych. Gdy ten tryb zostanie wybrany, zaświeci się niebieska dioda LED Trybu litowego 12 V. Tryb zalecany do ładowania akumulatorów tylko z Systemem zarządzania akumulatorami (BMS).14,6 V I 10 A I Akumulatory o pojemności nawet do 230 Ah
6VNaciśnij i przytrzymaj (przez 3 sekundy)	Do ładowania akumulatorów elektrolitowych, żelowych, ulepszonych-zalanych, niewymagających konserwacji oraz wapniowych o sile elektromotorycznej 6 V. Po dokonaniu wyboru zaświeci się biała dioda LED Trybu 6 V.7,25 V I 10 A I Akumulatory o pojemności nawet do 230 Ah
6V AGMNaciśnij i przytrzymaj	Do ładowania zaawansowanych akumulatorów AGM o sile elektromotorycznej 6 V, które wymagają wyższego napięcia. Gdy ten tryb zostanie wybrany, zaświeci się biała dioda LED.7,40 V I 10 A I Akumulatory o pojemności nawet do 230 Ah
Tryb mocyNaciśnij i przytrzymaj (przez 5 sekundy)	Do ładowania akumulatorów z napięciem poniżej 1 V. Naciśnij i przytrzymaj przycisk przez pięć (5) sekund, aby wejść do Trybu mocy. Następnie Tryb mocy będzie wybranym trybem ładowania przez pięć (5) minut, po czym zostanie przywrócony standardowy typ ładowania w wybranym trybie.10 A I Akumulatory o pojemności nawet do 230 Ah
12VSUPPLY	Zmienia ustawienie na zasilanie na prąd stały w celu zasilenia dowolnego urządzenia na prąd stały 12 V, takiego jak urządzenie do pompowania opon, urządzenie do wymiany oleju lub urządzenie zapisujące dane w przypadku wymiany akumulatora. Gdy ten tryb zostanie wybrany, zaświeci się czerwona dioda LED.13,6 V I 10 A [Naciśnij i przytrzymaj przez 3 sekundy z niepodłączonymi zaciskami]
12VREPAIR	Zaawansowany tryb regeneracji akumulatora służy do naprawy i składowania starych, nieużywanych, uszkodzonych, rozwarstwionych lub zasiarczonych akumulatorów. Gdy ten tryb zostanie wybrany, zaświeci się i zamruga czerwona dioda LEDKondycjonowanie prądu do 16,5 V. [W trybie gotowości naciśnij i przytrzymaj przez 3 sekundy z zaciskami podłączonymi do akumulatora]

Praca w Trybie 6 V. [Naciśnij i przytrzymaj przez 3 sekundy]

Tryb 6 V służy do ładowania tylko akumulatorów kwasowo-ółowiowych, takich jak akumulatory elektrolitowe, żelowe, ulepszone-zalane, niewymagające konserwacji oraz wapniowe. Naciśnij i przytrzymaj przycisk przez trzy (3) sekundy, aby wejść do Trybu ładowania 6 V. Przed skorzystaniem z tego trybu należy skonsultować się z producentem akumulatora.

Praca w Trybie litowym 12 V.

Tryb ładowania litowego 12 V jest przeznaczony tylko dla akumulatorów litowo-jonowych o sile elektromotorycznej 12 V, w tym dla akumulatorów litowo-żelazowo-fosforanowych.

UWAGA. NALEŻY ZACHOWAĆ NADZWYCZAJNĄ OSTROŻNOŚĆ W TRAKCIE KORZYSTANIA Z TEGO TRYBU. TEN TRYB JEST PRZEZNACZONY WYŁĄCZNIE DLA AKUMULATORÓW LITOWYCH O SILE ELEKTROMOTORYCZNEJ 12 V Z WBUDOWANYM SYSTEMEM ZARZĄDZANIA AKUMULATORAMI (BMS). AKUMULATORY LITOWO-JONOWE SĄ PRODUKOWANE W INNY SPOSÓB I NIEKTÓRE Z NICH MOGA BYC WYPOSAŻONE W SYSTEM ZARZĄDZANIA AKUMULATORAMI (BMS), PRZED ROZPOCZĘCIEM ŁADOWANIA NAŁEZY SKONSULTOWAĆ SIĘ Z PRODUCENTEM J POPROŚIC O DÁNE DOT. REKOMENDOWANEGO NAPIĘCIA I CZASU ŁADOWANIA. NIEKTÓRE AKUMULATORY LITOWO-JONOWE MOGA BYC NIESTABILNE I MOGA NIE NADAWAĆ SIĘ DO ŁADOWANIA.

Praca w Trybie zasilania 13,6 V. [Naciśnij i przytrzymaj przez 3 sekundy z niepodłączonymi zaciskami]

Tryb zasilania 13,6 V zmienia ustawienie ładowarki na zasilanie na prąd stały. Może zostać wykorzystany do zasilania urządzeń na napięcie stałe 12 V, w tym urządzeń do pompowania opon, urządzeń do wymiany oleju, serwisu do kawy, urządzeń do ogrzewania fotela i nie tylko. Może być także wykorzystany przy zachowywaniu danych z komputera pokładowego pojazdu podczas naprawy akumulatora lub jego wymiany. Tryb zasilania 13,6 V doprowadza prąd o napięciu 13,6 V i należeniu 10 A z ochroną przed przeładowaniem na poziomle 12 A (wartość maksymalna).

UWAGA. ZACHOWAJ SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI PODCZAS UŻYWANIA TEGO TRYBU. W TRYBIE ZASILANIA WYŁĄCZANE SĄ ZABEZPIECZENIA, A ZŁĄCZA ZNAJDUJĄ SIĘ POD NAPIĘCIEM. ZŁĄCZA NIE MOGA SIĘ STYKAĆ. NIEPRZESTRZEGANIE ZALECEŃ WIĄZE SIĘ Z RYZYKIEM WYSTĄPIENIA ISKIER, POŻARU, WYBUCHU, USZKODZEŃ WŁASNOŚCI, OBRAŻEN ORAZ ŚMIĘRCI.

Praca w Trybie naprawczym 12 V. [W trybie gotowości naciśnij i przytrzymaj przez 3 sekundy z zaciskami podłączonymi do akumulatora]

Tryb naprawczy 12 V to zaawansowany tryb regeneracji akumulatora służący do naprawy i składowania starych, nieużywanych, uszkodzonych, rozwarstwionych lub zasiarczonych akumulatorów. Nie wszystkie akumulatory można zregenerować. Akumulatory zwykie ulegają uszkodzeniom, gdy pracują przy niskim napięciu i/łub nigdy nie otrzymują pełnego ładunku. Problemy z akumulatorami są najczęściej związane z ich rozwarstwieniem lub zasiarczeniem. Zasiarczenie i rozwarstwienie zwiększą napięcie jałowe akumulatora, przez co użytkownikowi może wydawać się, że akumulator został w pełni naładowany – tymczasem napięcie jest niskie. Aby poźbyć się tych problemów, należy skorzystać z Trybu naprawczego 12 V. Celu uzyskania najlepszych rezultatów przed skorzystaniem z omawianego trybu należy przeprowadzić pełny cykl ładowania akumulatora 12 V – aż do pełnego naładowania. Pozłom zasiarczenia akumulatora wyznacza napięcie, jakie zostanie do niego doprowadzone (do 16,5 V). Proces Trybu naprawczego 12 V może trwać do czterech (4) godzin, po czym regeneracja zostanie zakończona, a ładowarka powróci do Trybu gotowości.

UWAGA. NALEŻY ZACHOWAĆ OSTROŻNOŚĆ W TRAKCIE KORZYSTANIA Z TEGO TRYBU. TEN TRYB JEST PRZEZNACZONY WYŁĄCZNIE DLA AKUMULATORÓW KWASOWO-ÓŁOWIOWYCH O SILE ELEKTROMOTORYCZNEJ 12 V. W TYM TRYBIE MOŻE WYSTĄPIC WYSOKIE NAPIĘCIE ŁADOWANIA, MOŻE TEŻ NASTĄPIC UTRATA WODY W AKUMULATORACH MOKRYCH (ZALEWANYCH). NALEŻY PAMIĘTAĆ, ŻE NIEKTÓRE AKUMULATORY I URZĄDZENIA ELEKTRONICZNIE NOŻE MAŁOPRAÇOWAĆ W OPARCIU O WYSOKIE NAPIĘCIE. ABY ZMINIMALIZOWAĆ RYZYKO USZKODZENIA URZĄDZEN ELEKTRONICZNYCH, PRZED UŻYCIEM TEGO TRYBU NALEŻY ODŁĄCZYC AKUMULATOR.

Tryb mocy [Naciśnij i przytrzymaj przez 5 sekundy]

Tryb mocy został wprowadzony po to, by urządzenie mogło ładować akumulatory z napięciem, które jest zbyt niskie. Jeżeli napięcie jest za niskie i ładowarka nie może go wykryć,

naciśnij i przytrzymaj przycisk trybu przez 5 sekund, aby uruchomić Tryb mocy, a następnie wybierz odpowiedni tryb. Wszystkie dostępne tryby zapała się na chwilę. Po wybraniu Trybu ładowania diody LED Trybu ładowania oraz Ładowania będą migotać naprzemiennie. Oznacza to, że Tryb mocy jest aktualnię aktywny. Po pięciu (5) minutach ładowarka powróci do normalnego trybu ładowania, a wykrywanie niskiego napięcia zostanie ponownie aktywowane.

UWAGA. NALEŻY ZACHOWAĆ NADZWYCZAJNĄ OSTROŻNOŚĆ W TRAKCIE KORZYSTANIA Z TEGO TRYBU. TRYB MOCY WYŁĄCZA FUNKCJE BEZPIECZEŃSTWA, A ZŁĄCZA SĄ POD NAPIĘCIEM. UPEWNIJ SIĘ, ŻE URŻĄDZENIA PRZED URUCHOMIENIEM TRYBU MOCY SĄ PRAWIDŁOWO DO SIEBIE PODŁĄCZONE. PODŁĄCZENIA NIE MOĞĄ DO ŚIEBIE PRZYŁEGAĆ. WYSTĘPUJĘ RYZYKO ISKRZENIA, POŻARU, WYBUCHU, USZKODZENIA MIĘNIA, ODNIESIENIA OBRAŻEŃ I ŚMIĘRCI.

Podłączanie do akumulatora. Nie wolno podłączać wtyczki prądu zmiennego przed wykonaniem wszystkich innych podłączeń. Należy określić prawidłową polaryzację terminali na akumulatorze. Produktu nie wolno podłączać do gaźnika, przewodów paliwowych lub cienkich części z blachy. Poniższe instrukcje dotyczą systemu uziemienia ujemnego (który jest najpopularniejszy). Jeżeli uziemienie pojazdu Użytkownika jest dodatnie (co jest rzadko spotykane), należy postępować zgodnie z poniższymi instrukcjami w odwróconej kolejności.

1.) Podłącz dodatnie (czerwone) złącze oczkowe terminala do dodatniego (POS,P,+) terminala akumulatora.
2.) Podłącz ujemne (czarne) złącze oczkowe terminala do ujemnego (NEG,N,-) terminala akumulatora.
3.) Należy podłączyć ładowarkę akumulatorów do odpowiedniego gniazda elektrycznego. Podczas podłączania żadna osoba nie może być zwrócona w stronę akumulatora.
4.) Odlączając, postępować w odwróconej kolejności, zdejmując najpierw klemę bieguna ujemnego (lub dodatniego, jeżeli masa jest w przewodach dodatnich).

Rozpocznij ładowanie.

1.) Sprawdź napięcie oraz skład chemiczny akumulatora.
2.) Należy sprawdzić, czy klemy do akumulatora lub złącza oczkowe zostały prawidłowo podłączone oraz czy wtyczka na prąd zmienny znajduje się w gniazdku elektrycznym.
3.) [Pierwsze użycie] ładowarka rozpocznie pracę w trybie Stanu gotowości, co zostanie zasygnalizowane przez pomarańczową diodę LED. W Stanie gotowości ładowarka nie doprowadza żadnej energii elektrycznej.
4.) Należy nacisnąć przycisk trybu w celu wyboru stosownego trybu ładowania (aby wejść w zaawansowany tryb ładowania, należy nacisnąć przycisk i przytrzymać go przez trzy sekundy) w zależności od napięcia i składu chemicznego akumulatora użytkownika.
5.) Zaświeci się dioda LED trybu symbolizująca wybrany tryb ładowania, natomiast diody LED ładowania zaświecą się (w zależności od stanu akumulatora), sygnalizując, że proces ładowania został rozpoczęty.
6.) Ładowarka może cały czas pozostać podłączona do akumulatora w celu zapewnienia ładowania konserwującego.

Automatyczna pamięć: Ładowarka posiada funkcję automatycznej pamięci i po podłączeniu przywróci ostatni tryb ładowania. Aby zmienić tryby po pierwszym użyciu, naciśnij przycisk trybu.

Czas ładowania.

Czas ładowania.

Szacowany czas ładowania akumulatora został przedstawiony poniżej. Pojemność akumulatora (Ah) oraz głębokość rozładowania (DOD) wpływają w znaczący sposób na czas ładowania. Taki czas określa ładowanie od stanu średniej głębokości rozładowania do stanu pełnego naładowania akumulatora i służy jedynie jako odniesienie. Rzeczywiste dane mogą się różnić ze względu na stan akumulatora. Czas naładowania standardowo rozładowanego akumulatora określany jest w oparciu o 50% głębokość rozładowania. Temperatura będzie również wpływać na czas ładowania. Produkt Genius10 wykorzystuje kompensację termiczną, która automatycznie dostosowuje profile ładowania w celu maksymalizacji wydajności ładowarki.

Pojemność akumulatora	Przybliżony czas do naładowania w godzinach6V 12VAh (amperogodziny)
20	1,5	1,5
40	3,0	3,0
80	6,0	6,0
100	7,0	7,0
230	17,3	17,3

Objaśnienie koloru świateł (LED) ładowania.

LED Objąśnienie

25% Czerwona dioda LED		Ciągłe, zielone światło diody LED
50% Czerwona dioda LED		Dioda LED 50% Naładowania będzie powoli migać, gdy poziom naładowania akumulatora jest mniejszy niż 50%. Gdy akumulator jest naładowany w 50%, czerwona dioda LED Ładowania będzie świecić się w sposób ciągły.
75% Pomarańczowa dioda LED		Dioda LED 75% Naładowania będzie powoli migać, gdy poziom naładowania akumulatora jest mniejszy niż 75%. Gdy akumulator jest naładowany w 75%, pomarańczowa dioda LED Ładowania będzie świecić się w sposób ciągły.
100% Zielona dioda LED		Migająca zielona dioda LED - Ładowanie ciągłe dobiegło końca, optymalizowanie akumulatora w celu wydłużenia czasu użytkowania.Ciągłe, zielone światło diody LED - Gdy akumulator jest w 100% naładowany, światło diody LED będzie ciągłe i zielone.
Konserwacja Zielona dioda LED		Po pełnym naładowaniu ładowarka będzie monitorować stan akumulatora, konserwując i optymalizując go. Dioda LED 100% Naładowania będzie powoli migać w trakcie tych cykli. Ładowarka może pozostać podłączona do akumulatora na czas nieokreślony.

Znaczenie diod LED Błędu.

Błędy będą sygnalizowane za pomocą następujących diod LED.

LED Przyczyna/Rozwiązanie

	W sposób ciągły	Ładowarka jest w Stanie gotowości lub Napięcie akumulatora jest zbyt niskie i ładowarka nie może go wykryć.
	W sposób ciągły	Napięcie akumulatora jest zbyt wysokie dla wybranego trybu ładowania. Należy sprawdzić akumulator i tryb ładowania.
	W sposób ciągły	Możliwe rozładowanie akumulatora / Akumulator nie przyjmie ładunku. Akumulator powinien zostać sprawdzony przez specjalistę.
	W sposób ciągły	Odwrotna biegunowość. Należy zmienić podłączenia akumulatora.
[70H7]	Migotanie	Temperatura wewnętrzna ładowarki jest zbyt wysoka / Ładowarka wznowi pracę, gdy spadnie jej wewnętrzna temperatura.Temperatura otoczenia ładowarki jest zbyt niska / Ładowarka wznowi pracę, gdy wzrośnie jej temperatura otoczenia.

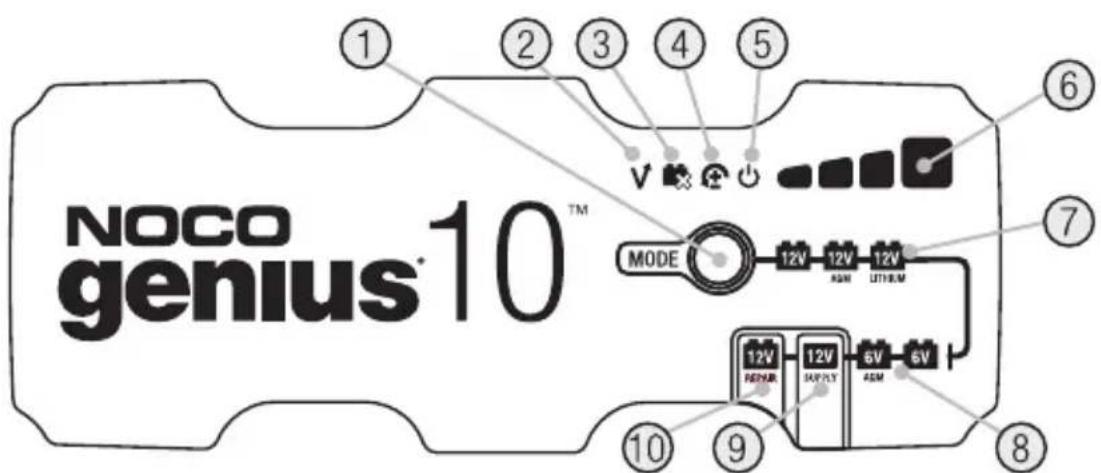

1.) Przycisk trybu Należy go nacisnąć w celu przewijania Trybów ładowania.
2.) Dioda LED błędu dot. zbyt wysokiego napięcia Świeci się na czerwono w sposób ciągły; Napięcie akumulatora jest wyższe od Napięcia bezpiecznego.
3.) Dioda LED dot. nieprawidłowości akumulatora Świeci się na czerwono w sposób ciągły, gdy podłączony akumulator nie przyjmuje ładunku.
4.) 8.) Dioda LED odwrotnej biegunowości Świeci się na czerwono w sposób ciągły, gdy wykryto odwrotną biegunowość.
5.) Dioda LED Stanu gotowości Świeci się na czerwono w sposób ciągły; Napięcie akumulatora jest wyższe od Napięcia bezpiecznego.

6.) Dioda LED ładowania Określa poziom naładowania podłączonego(-ych) akumulatora(-ów).
7.) Dioda LED trybu Określa Tryb ładowania, w którym aktualnie jest ładowarka. Naciśnij przycisk TRYB w celu przewijania Trybów ładowania.
8.) Dioda LED trybu «Naciśnij i przytrzymaj» Należy nacisnąć przycisk trybu i przytrzymać go przez 3 sekundy, by wejść do trybu.
9.) Dioda LED trybu zasilania Świeci na czerwono w sposób ciągły, gdy Tryb zasilania został wybrany.
10.) Dioda LED Trybu naprawczeg Gdy ten tryb zostanie wybrany, zaświeci się i zamruga czerwona dioda LED

Dane techniczne

Napięcie wejściowe prądu zmiennego: 100-240 VAC, 50-60Hz

Moc wyjściowa: Maks. 150 W

Napięcie ładowania: Zróżnicowane

Prąd ładowania: 10A (12 V), 10A (6 V)

Wykrywanie niskiego napięcia: 1V (12V), 1V (6V)

Pobór prądu zwrotnego: <0,5mA

Temperatura otoczenia: od -20°C do 40°C

Rodzaj akumulatorów: 6V, 12V

Skład chemiczny akumulatorów: Akumulatory elektrolityczne, żelowe, MF, CA, EFB, AGM, wapniowe, Lithium

Pojemność akumulatora: Do 230Ah, produkt ładuje akumulatory o każdej pojemności w trybie podtrzymującym

Obudowa ochronna: IP65

Chłodzenie: Konwekcja naturalna

Wymiary (długość x szerokość x wysokość): 7,1 x 3,6 x 2,3 cala(-i)

Waga: 3,33 funta

Trzyletnia (3 lata) ograniczona gwarancja NOCO

WAŻNE: KORZYSTAJĄC Z TEGO PRODUKTU, UŻYTKOWNIK WYRAŻA ZGODĘ NA PRZESTRZEGANIE WARUNKÓW TRZYLETNIEJ (3 LATA) OGRANICZONEJ GWARANCJI NOCO („GWARANCJA”), JAK OKREŚLONO PONIŻEJ. NIE NALEŻY UŻYWAĆ PRODUKTU PRZED ZAPOZNANIEM SIĘ Z WARUNKAMI GWARANCJI. W PRZYPADKU NIEAKCEPTOWANIA ŻARUNKÓW GWARANCJI NIE NALEŻY UŻYWAWĆ PRODUKTU I NALEŻY GO ZWRÓCIĆ.

NINIEJSZA GWARANCJA DAJE UŻYTKOWNIKOWI OKREŚLONE PRAWA, KTÓRE MOGA RÓŻNIĆ SIĘ W ZALEŻNOŚCI OD STANU, KRAJU LUB PROWINCJI. POZA PRZYPĄDKAMI DOZWOLONYMI PRZEZ PRAWO, NOCO NIE WYŁĄCZA, NIE OGRANICZA ANI NIE ZAWIESZA INNYCH PRAW PRZYSŁUGUJĄCYCH UŻYTKOWNIKOWI, W TYM TYCH, KTÓRE MOGA WYNIKAĆ Z NIEZGODNOŚCI UMOWY SPRZEDAŻY. ABY W PEŁNI ZROZUMIEĆ SWOJE PRAWA, NALEŻY ZAPOZNAĆ SIĘ Z PRZEPISAMI OBOWIAŻUJĄCYMI W DANYM STANIĘ, KRAJU LUB PROWINCJI.

W ZAKRESIE DOZWOLONYM PRZEZ PRAWO, NINIEJSZA GWARANCJA I OKREŚLONE W NIEJ ŚRODKI ZARADCZE SĄ WYŁĄCZNE I ZASTEPUJA WSZELKIE INNE GWARANCJE, SRODKI ZARADCZE I WARUNKI, USTNE, PISEMNE, USTAWOWE, WYRAZNE LUB DOROZUMIANE. NOCO ZRZEKA SIĘ WSZELKICH USTAWOWYCH I DOROZUMIANYCH GWARANCJI, W TYM, BEZ OGRANICZEŃ, GWARANCJI PRZYDATNOŚCI HANDLOWEJ I PRZYDATNOŚCI DO OKREŚLONEGO CELU ORAZ GWARANCJI DOTYCZĄCYCH WAD UKRYTYCH, W ZAKRESIE DOZWOLONYM PRZEZ PRAWO. W ZAKRESIE, W JAKIM TAKIE GWARANCJE NIE MOĞA ZOSTAĆ WYŁĄCZONE, NOCO OGRANICZA CZAS TRWANIA I ŚRODKI ZARADCZE TAKICH GWARANCJI DO CZASU TRWANIA NINIEJSZEJ WYRAŻNEJ GWARANCJI ORAZ, WEDŁUG UZNANIA NOCO, NAPRAWY LUB WYMIANY PRODUKTÓW OPISANYCH PONIŻEJ. NIEKTORE STANY, KRAJE I PROWINCJE NIE ZEZWALAJA NA OGRANICZENIA CZASU TRWANIA DOROZUMIANEJ GWARANCJI – LUB WARUNKU – WIĘC OGRANICZENIE OPISANE POWYŻEJ MOŻE NIE MIEĆ ZASTOSOWANIA DO UŻYTKOWNIKA.

NOCO gwarantuje, że produkty marki NOCO znajdujące się w oryginalnym opakowaniu („Produkt NOCO”) będą wolne od wad materiałowych i produkcyjnych, jeśli będą normalnie używane zgodnie z opublikowanymi wytycznymi NOCO przez okres TRZECH (3) LAT od daty pierwotnego zakupu detalicznego lub daty dostawy przez nabywcę będącego użytkownikiem końcowym („Okres gwarancji“). Opublikowane wytyczne NOCO obejmują między innymi informacje zawarte w niniejszej gwarancji, specyfikacjach technicznych i instrukcjach obsługi. W NIEKTÓRYCH STANACH, KRAJACH LUB PROWINCJACH PRAWO KRAJOWE MOŻE PRZEWIDYWAĆ DŁUŻSZE OKRESY GWARANCJI. W związku z tym korzyści wynikające z ograniczonej gwarancji mają na celu uzupełnienie, a nie zastąpienie praw przewidzianych w przepisach dotyczących ochrony konsumentów.

ODPOWIEDZIALNOŚĆ NOCO JEST OGRANICZONA DO WYMIANY LUB NAPRAWY. NOCO NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE SZCZEGÓLNE, PRZYPADKOWE, WTÓRNE LUB PRZYKŁADOWE SZKODY WYNIKAJĄCE Z JAKIEGOKOLWIEK NARUSZENIA GWARANCJI LUB WARUNKU LUB NA PODSTAWIE JAKIEJKOLWIEK INNEJ TEORII PRAWNEJ, W TYM MJEDZY INNYMI ZA UTRACONE ZYSKI, UTRACONE PRZYCHODY, UTRACONĄ DZIAŁALNOŚĆ, SZKODY MAJĄTKOWE, OBRAŻENIA CIAŁA LUB JAKIEKOLWIEK POSREDNIE LUB WTÓRNE STRATY LUB SZKODY PONIESIONE W JAKIKOLWIEK SPOSOB.

Niniejsza gwarancja jest niezbywalna i nie obejmuje kosztów opakowania zwrotnego i transportu. Niniejsza gwarancja nie obejmuje: (a) uszkodzeń spowodowanych wypadkiem, nadużyciem, niewłaściwym użytkowaniem, pożarem, kontaktem z cieczą lub inną przyczyną zewnętrzną, (b) niewłaściwej obsługi, niewłaściwej instalacji, modyfikacji, demontażu lub prób nieautoryzowanych napraw, (c) uszkodzeń kosmetycznych – takich jak wgniecenia lub zadrapania – które nie wpływają na funkcjonalność produktu, (d) uszkodzeń spowodowanych użytkowaniem produktu niezgodnie z opublikowanymi wytycznymi NOCO, (e) wad spowodowanych normalnym zużyciem lub w inny sposób spowodowanych normalnym starzeniem się produktu, lub (f) jeśli jakikołwiek numer seryjny został usunięty z produktu lub zniszczony.

Jeśli w okresie gwarancji użytkownik zgłosi roszczenie, NOCO według własnego uznania: (a) naprawi produkt, który został przetestowany i przeszedł pomyślnie nasze wymagania funkcjonalne, (b) wymieni produkt na produkt zastępczy tego samego modelu (lub za zgodą użytkownika produkt, który ma takie same lub zasadniczo podobne funkcje jak oryginalny produkt – np. inny model z tymi samymi funkcjami), który jest nowy lub jak nowy i został przetestowany oraz przeszedł pomyślnie nasze testy funkcjonalne, lub (c) zwrócić koszt zakupu produktu. W celu rozpatrzenia roszczeń z tytułu ograniczonej gwarancji wymagamy pewnych informacji, w tym dowodu zakupu. Aby zgłosić roszczenie w ramach ograniczonej gwarancji, należy skontaktować się z działem wsparcia NOCO:

(Web)

Pengurasan Arus Balik: <0,5mA

Suhu Sekitar: -20°C hingga +40°C

Jenis Baterai: 6V, 12V

Kimia Baterai: Wet, Gel, MF, CA, EFB, AGM, Calcium, Lithium

Kapasitas Baterai: Hingga 230Ah, Mempertahankan Semua Ukuran Baterai
