Genius 10 - Cargador de batería NOCO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería inteligente
Marca	NOCO
Modelo	Genius 10
Tensión de entrada	100-240 V CA, 50-60 Hz
Corriente de salida	10 A (12 V), 10 A (6 V)
Potencia máxima	150 W
Tensiones de carga	6 V y 12 V
Composiciones de batería compatibles	Plomo-ácido (líquido, gel, MF, CA, EFB, AGM, Calcio) y litio (LiFePO4 con BMS)
Capacidad máxima de batería	230 Ah (12 V)
Modos de carga	Espera, 12V, 12V AGM, 12V Litio, 6V, 6V AGM, Fuerza, Alimentación 13,6 V, Reparación 12 V
Detección de baja tensión	1 V (12 V y 6 V)
Protección	Inversión de polaridad, sobretensión, cortocircuito, sobrecalentamiento
Índice de protección	IP65
Refrigeración	Convección natural
Dimensiones (L x P x H)	180 x 91 x 58 mm (7,1 x 3,6 x 2,3 pulgadas)
Peso	1,51 kg (3,33 lb)
Temperatura de funcionamiento	-20 °C a +40 °C
Mantenimiento	Desconectar antes de limpiar; usar un paño suave que no suelte pelusa
Garantía	3 años limitada NOCO

Preguntas frecuentes - Genius 10 NOCO

¿Qué tipos de baterías puedo cargar con el NOCO Genius 10?

El Genius 10 está diseñado para cargar baterías de 6 V y 12 V de plomo-ácido (líquido, gel, MF, CA, EFB, AGM, Calcio) y baterías de litio de 12 V (LiFePO4) equipadas con un sistema de gestión de batería (BMS). No lo use para otras químicas.

¿Cómo seleccionar el modo de carga correcto?

Presione brevemente el botón MODE para recorrer los modos principales (12V, 12V AGM, 12V Litio). Para los modos avanzados (6V, 6V AGM, Alimentación, Reparación), mantenga presionado 3 segundos (o 5 segundos para el modo Fuerza). Consulte el manual para determinar el modo adecuado para su batería.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo depende de la capacidad y la descarga. Ejemplos: una batería de 12 V y 100 Ah con un 50% de descarga tarda aproximadamente 7 horas. El cargador ajusta automáticamente la corriente. Consulte la tabla de tiempos en el manual.

¿Qué significa el indicador rojo intermitente?

Un indicador rojo intermitente indica un error. Según el patrón: intermitencia lenta = carga en curso (<50%); fijo = carga al 50%; intermitencia rápida = error (sobretensión, batería defectuosa, inversión de polaridad). Consulte la tabla de errores en el manual.

¿Puedo dejar el cargador conectado permanentemente?

Sí, una vez que la batería esté completamente cargada, el cargador entra en modo mantenimiento: supervisa y mantiene la carga sin sobrecargar. El indicador verde parpadea lentamente. Puede permanecer conectado indefinidamente.

¿Cómo usar el modo Reparación (12V Repair)?

Conecte las pinzas a una batería de 12 V de plomo-ácido, luego mantenga presionado el botón MODE durante 3 segundos con la batería presente para activar el modo Reparación. Intenta recuperar baterías sulfatadas o estratificadas. El proceso dura hasta 4 horas. Supervise la batería durante este modo.

¿Qué hacer en caso de inversión de polaridad?

El indicador rojo de polaridad invertida se enciende. Desconecte inmediatamente las pinzas e invierta las conexiones: pinza roja en el terminal positivo (+), pinza negra en el terminal negativo (-). El cargador está protegido contra este error.

¿Se puede usar el cargador en una batería de automóvil aún instalada?

Sí, siga los pasos de conexión en el manual: para un vehículo con masa negativa, conecte primero la pinza roja al terminal positivo, luego la pinza negra a una masa metálica alejada de la batería. No enchufe el cargador a la red eléctrica antes de haber conectado las pinzas.

¿Cuál es la longitud de los cables de salida?

Los cables CC miden aproximadamente 197,4 cm (77,7 pulgadas) desde el cargador hasta las pinzas. Esto permite cierta distancia entre el cargador y la batería.

¿Dónde puedo encontrar el soporte técnico o la garantía?

Para cualquier asistencia, contacte a NOCO al [phone] (Reino Unido) o visite www.no.co/support. El producto está cubierto por una garantía limitada de 3 años.

MANUAL DE USUARIO Genius 10 NOCO

Guía de usuario y garantía

ASEGÚRESE DE QUE LEE Y ENTIENDE TODA LA INFORMACIÓN DE SEGURIDAD ANTES DE USAR ESTE PRODUCTO. El incumplimiento de estas instrucciones de seguridad podría resultar en DESCARGA ELÉCTRICA, EXPLOSIÓN o INCENDIO, que podrían causar LESIONES GRAVES, MUERTE o DAÑOS MATERIALES.

Descarga eléctrica. Este producto es un dispositivo eléctrico que puede producir descarga y causar lesiones graves. No corte los cables de alimentación. No lo sumerja en agua ni deje que se moje.

Explosión. Baterías sin supervisar, incompatibles o dañadas pueden explotar si se utilizan con este producto. No lo deje desatendido mientras está en uso. No intente cargar una batería dañada o congelada. Utilice este producto solo con baterías del voltaje recomendado. Úselo solo en áreas bien ventiladas.

Incendio. Este producto es un dispositivo eléctrico que emite calor y puede causar quemaduras. No cubra este producto. No fume ni utilice nada que pueda causar chispas o fuego mientras usa este producto. Manténgalo alejado de materiales combustibles.

Lesión ocular. Use protección ocular cuando utilice este producto. Las baterías pueden explotar y hacer que salgan disparadas pequeñas partículas. El ácido de la batería puede causar irritación en los ojos y la piel. En el caso de contaminación de los ojos o la piel, aclare el área afectada con abundante agua corriente y póngase en contacto inmediatamente con el servicio de control de intoxicación y envenenamiento.

Gases explosivos. Es peligroso trabajar cerca de baterías de ácido-plomo. Las baterías generan gases explosivos durante su funcionamiento normal. Para reducir el riesgo de explosión de la batería, siga todas las instrucciones de seguridad publicadas por el fabricante de la batería y el fabricante de cualquier equipo destinado a ser utilizado cerca de esta. Revise las señales de precaución en estos productos y en el motor.

Español

Para obtener más información y asistencia técnica consulte:

www.no.co/support

Advertencias importantes de seguridad

Acerca de Genius10. El NOCO Genius10 representa algunas de las tecnologías más innovadoras y avanzadas del mercado, lo que hace que cada carga sea simple y fácil. Es posiblemente el cargador más seguro y eficiente que jamás utilizará. El Genius10 está diseñado para cargar todo tipo de baterías de plomo-ácido de 6 V y 12 V, incluyendo litio (LiFePO4), húmeda (inundada), gel, MF (sin mantenimiento), CA (calcio), EFB (batería inundada mejorada), y baterías AGM (alfombrilla de absorción de vidrio). Es adecuado para cargar capacidades de batería de hasta 230 Amperios-hora y mantener todos los tamaños de batería. Empezando. Antes de usar el cargador, lea detenidamente las precauciones específicas del fabricante de la batería y las tasas de carga recomendadas para la batería. Asegúrese de determinar el voltaje y la química de la batería consultando el manual del propietario de la batería antes de cargarla. Montaje. Es importante tener en cuenta la distancia a la batería. La longitud del cable de CC desde el cargador, ya sea con la abrazadera de la batería o los conectores del terminal de ojal, es de aproximadamente 77,7 pulgadas (1973,6 mm). Deje una holgura de 12 pulgadas (304 mm) entre las conexiones. Proposición 65. ADVERTENCIA: Este producto puede exponerle a químicos incluyendo plomo y gases de escape, que son conocido s por el Estado de California como causante (s) de cáncer y defectos de nacimiento u otros daños reproductivos. Para mayor información, visite www.P65Warnings.ca.gov. Precaución. Utilice este producto solo para el propósito para el que fue diseñado. Debería haber una persona lo suficientemente cerca como para oír su voz o acudir en su ayuda en caso de emergencia. Ponga agua limpia y jabón a su alcance por si tuviera que usarlos en caso de contaminación con el ácido de la batería. Use protección ocular completa y ropa protectora cuando trabaje cerca de una batería. Lávese siempre las manos después de manipular baterías y materiales relacionados. No use objetos metálicos cuando trabaje con baterías, incluidas herramientas, relojes o joyas. Si cae metal sobre la batería, pueden saltar chispas o producirse un cortocircuito que podría provocar descarga eléctrica, incendio, explosión y causar lesiones, muerte o daños materiales. Menores de edad. Si el Comprador ha adquirido este producto para que lo use un menor de edad, el adulto que lo ha comprado se compromete a proporcionar instrucciones y advertencias detalladas al menor de edad antes de que este lo use. De no hacerlo, la responsabilidad recaerá únicamente sobre el Comprador, que se compromete a indemnizar a NOCO por el uso no intencionado o mal uso por parte de un menor de edad. Peligro de asfixia. Los accesorios pueden suponer riesgo de asfixia para niños pequeños. No deje que un niño utilice este producto o cualquier otro accesorio sin la supervisión de un adulto. Este producto no es un juguete. Manipulación. Manipule este producto con cuidado. Este producto puede dañarse si recibe golpes. No utilice un producto dañado. Posibles daños incluyen, pero no se limitan a, grietas en el revestimiento o cables dañados. No utilice un producto que tenga un cable de alimentación dañado. La humedad y los líquidos pueden dañar este producto. No utilice este producto ni ningún componente eléctrico cerca de líquidos. Guarde y utilice este producto en un lugar seco. No lo utilice si se moja. Si este producto se moja estando en funcionamiento, desconéctelo de la batería y deje de usarlo inmediatamente. No desconecte este producto de la corriente tirando del cable de alimentación. Modificaciones. No intente alterar, modificar ni reparar ninguna de las partes de este producto. Desarmar este producto puede provocar lesiones, muerte o daños materiales. Si este producto se daña, funciona incorrectamente o entra en contacto con líquidos, deje de usarlo y contacte con NOCO. Cualquier modificación a este producto anulará su garantía. Los cambios o modificaciones no aprobados expresamente por el responsable del cumplimiento podrían anular la autoridad del usuario para utilizar este dispositivo. Accesorios. Este producto solo está aprobado para ser utilizado con accesorios de NOCO. NOCO no se responsabiliza de la seguridad del usuario u otros daños que pudieran producirse al utilizar accesorios no aprobados por NOCO. Ubicación. Evite que el ácido de la batería entre en contacto con este producto. No opere este producto en un área cerrada o con escasa ventilación. No coloque una batería encima de este producto. Coloque los cables de manera que se eviten daños accidentales al mover partes del vehículo (incluidos capós y puertas), piezas del motor (incluidas aspas de

ventiladores, correas y poleas) o cualquier cosa que pudiera provocar tropiezos y causar lesiones o muerte. Temperatura de funcionamiento. Este producto está diseñado para trabajar a temperaturas ambientes de entre -4 °F y 104 °F (-20 °C y 40 °C). No lo opere fuera de estos rangos de temperatura. No cargue una batería congelada. Deje de utilizar el producto inmediatamente si la batería se calienta en exceso. Almacenamiento. No utilice ni guarde su producto en áreas con altas concentraciones de polvo o materiales en suspensión. Guarde su producto sobre superficies planas y seguras para que no se caiga. Guarde su producto en un lugar seco. La temperatura de almacenamiento es de -20 a 25 °C (temperatura media bajo el capó). Nunca sobrepasar los 80 °C bajo ninguna condición. Compatibilidad. El producto solo es compatible con baterías de ácido-plomo, AGM y litio de 6 V y de 12 V. No intente utilizar el producto con ningún otro tipo de batería. La carga de otras sustancias químicas de la batería puede provocar lesiones, la muerte o daños a la propiedad. Póngase en contacto con el fabricante de la batería antes de intentar cargar la batería. No cargue una batería si no está seguro de la química o voltaje específico de la batería. Dispositivos médicos. Este producto puede emitir campos electromagnéticos. Contiene componentes magnéticos que pueden interferir con marcapasos, desfibriladores u otros dispositivos médicos. Estos campos electromagnéticos pueden interferir con marcapasos u otros dispositivos médicos. Consulte con su médico antes de usar este producto si tiene un dispositivo médico, incluidos marcapasos. Si sospecha que este producto está interfiriendo con un dispositivo médico, deje de usarlo inmediatamente y consulte con su médico. Limpieza. Apague y desconecte este producto de la corriente antes de limpiarlo o llevar a cabo mantenimiento. Limpie y seque este producto inmediatamente si entra en contacto con líquidos o cualquier otro tipo de contaminante. Utilice un trapo suave sin pelusa (microfibra). Evite que los puertos o aberturas se mojen. Atmósferas explosivas. Obedezca todas las señales e instrucciones. No cargue ni utilice este producto en áreas con una atmósfera potencialmente explosiva, incluidas áreas de repostar o áreas en las que el aire contiene sustancias químicas o partículas como grano, polvo o polvo metálico. Actividades de alto riesgo. Este producto no está destinado para ser utilizado en casos en los que su mal funcionamiento pudiera causar la muerte, lesiones o daños medioambientales graves. Interferencia de radiofrecuencia. Este producto ha sido diseñado, probado y fabricado para cumplir con las normas que regulan las emisiones de radiofrecuencia. Tales emisiones del producto pueden afectar al funcionamiento de otros aparatos electrónicos y hacer que funcionen incorrectamente. Modelos: Genius10. Este dispositivo cumple con el artículo 15 de las normas de la Comisión Federal de Comunicaciones (FCC). La operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo puede que no cause interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan causar un funcionamiento no deseado. NOTA: Este equipo ha sido probado y se ha demostrado que cumple con los límites para un dispositivo digital de clase A, conforme al artículo 15 de las normas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias dañinas en una instalación comercial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala o utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radio. Puede que este equipo cause interferencias perjudiciales en un área residencial, en cuyo caso es posible que el usuario tenga que corregir la interferencia por su propia cuenta y riesgo.

Instrucciones de Uso

Modos de carga.

El Genius10 dispone de nueve (9) modos: modo de espera, 12 V, 12 V AGM, 12 V LITIO, 6 V, 6 V AGM, REPARACIÓN, SUMINISTRO y POTENCIA. Para algunos modos de carga se debe presionar y mantener durante tres (3) a cinco (5) segundos para acceder al modo. Estos modos de “presionar y mantener presionado” son modos de carga avanzados que requieren toda su atención antes de seleccionarlos. Es importante comprender las diferencias y el propósito de cada modo de carga. No opere el cargador hasta que confirme el modo de carga adecuado para su batería. A continuación, se muestra una breve descripción:

Modo Explicación
(Voltaje máximo calculado en 25 °C, el índice de amperaje es el volumen de amperaje cuando está por encima de 0 °C)

Standby	En el modo de espera, el cargador no se carga ni proporciona energía a la batería. Durante este modo se activa el ahorro de energía, extrayendo energía microscópica de la toma eléctrica. En el modo de espera se encuentra habilitado el Canbus. Cuando se encuentre en modo de espera, se encenderá el LED naranja de modo de espera.
	Sin energía
12V	Para cargar baterías de celdas húmedas, celdas de gel, electrolito líquido avanzado, sin mantenimiento y de calcio de 12 voltios, cuando se selecciona, el LED blanco de 12 V se iluminará.
	14,5 V I 10 A I Baterías de hasta 230 Ah
12VAGM	Para cargar baterías AGM de 12 voltios. Cuando se selecciona, el LED blanco de 12 V AGM se iluminará.
	14,8 V I 10 A I Baterías de hasta 230 Ah
12VLITHIUM	Para cargar baterías de iones de litio de 12 voltios, incluidas las de fosfato de hierro y litio. Cuando se selecciona, el LED azul de litio de 12 V se encenderá. Para uso en baterías con sistemas de administración de baterías (BMS) únicamente.
	14,6 V I 10 A I Baterías de hasta 230 Ah
6VMantener presionado(3 segundos)	Para cargar baterías de celdas húmedas, celdas de gel, electrolito líquido avanzado, sin mantenimiento y de calcio de 6 voltios, Cuando se selecciona, el LED blanco de 6 V se iluminará.
	7,25 V I 10 A I Baterías de hasta 230 Ah
6V AGMPresionar y mantener presionado	Para cargar las baterías AGM avanzadas de 6 voltios, lo que requiere un voltaje de carga superior al normal, cuando las seleccione, se iluminará un LED de color blanco.
	7,40 V I 10 A I baterías de hasta 230 Ah
Modo de potenciaMantener presionado(5 segundos)	Para cargar baterías con una tensión inferior a 1 V. Mantenga presionado durante cinco (5) segundos para ingresar al modo de fuerza. El modo de carga seleccionado operará bajo el modo de fuerza durante cinco (5) minutos antes de volver a la carga estándar en el modo seleccionado.
	10 A I Baterías de hasta 230 Ah
12VSUPPLY	Se convierte en una fuente de alimentación de CC para alimentar cualquier dispositivo de 12 V en CC, como un inflador de neumáticos, un cambiador de aceite o un dispositivo de retención de memoria al reemplazar una batería. Cuando se seleccione, se iluminará un LED rojo.
	13,6 V I 10 A [Presione y mantenga presionado 3 segundos sin que las abrazaderas estén conectadas]
12VREPAIR	Un modo avanzado de recuperación de la batería para reparar y almacenar baterías viejas, inactivas, dañadas, estratificadas o sulfatadas. Cuando se seleccione, se iluminará y parpadeará un LED rojo.Acondicionamiento de la corriente de hasta 16,5 V.[Desde el modo de suspensión, mantenga presionado 3 segundos teniendo las abrazaderas conectadas a la batería]

Uso de 6 V [Mantener presionado durante 3 segundos]

El modo de carga de 6 V está diseñado solo para baterías de ácido-plomo de 6 voltios, como las baterías de celda húmeda, de celda de gel, electrolyto líquido avanzado, sin mantenimiento y de calcio. Presionar y mantener presionado durante tres (3) segundos para acceder al modo de carga de 6 V. Consultar con el fabricante de la batería antes de usar este modo.

Uso de litio de 12 V.

El modo de carga de litio de 12 V está diseñado solamente para baterías de iones de litio de 12 voltios, incluidas las de fosfato de hierro y litio.

PRECAUCIÓN. UTILICE ESTE MODO CON CUIDADO EXTREMO. EL MODO DE FUERZA DESACTIVA LAS FUNCIONES DE SEGURIDAD Y LA CORRIENTE ACTIVA ESTÁ PRESENTE EN LOS CONECTORES. ASEGURESE DE QUE TODAS LAS CONEXIONES SE HAGAN ANTES DE ENTRAR EN EL MODO DE FUERZA, Y NO JUNTE LAS CONEXIONES. RIESGO DE CHISPAS, INCENDIO, EXPLOSIÓN, DAÑO A LA PROPIEDAD, LESIONES Y MUERTE.

Uso de fuente de 13,6 V. [Presione y mantenga presionado 3 segundos sin que las abrazaderas estén conectadas]

La fuente de 13,6 V convierte el cargador en una fuente de alimentación de CC de voltaje constante y corriente constante. Se puede utilizar para alimentar dispositivos de 12 V de CC, incluidos infladores de neumáticos, cambiadores de aceite, cafeteras, calentadores de asientos y más. Como fuente de alimentación, también se puede utilizar para conservar la configuración del ordenador de a bordo del vehículo durante la reparación o la sustitución de la batería. El suministro de 13,6 V proporciona 13,6 voltos a 10 A con protección contra sobrecarga a 12 A (máximo).

PRECAUCIÓN. UTILICE ESTE MODO CON MUCHO CUIDADO. EL MODO DE SUMINISTRO DESACTIVA LAS FUNCIONES DE SEGURIDAD Y LA ELECTRICIDAD ESTÁ PRESENTE EN LOS CONECTORES. NO TOQUE LAS CONEXIONES QUE ESTÉN JUNTAS. EXISTE RIESGO DE QUE SE PRODUZCAN CHISPAS, DE QUE SE INICIE UN INCENDIO, DE QUE HAYA UNA EXPLOSIÓN, DE QUE SE PRODUZCAN DAÑOS EN LA PROPIEDAD, LESIONES E INCLUSO LA MUERTE.

Uso de la reparación de 12 V. [Desde el modo de suspensión, mantenga presionado 3 segundos teniendo las abrazaderas conectadas a la batería]

La reparación de 12 V es un modo avanzado de recuperación de la batería para reparar y almacenar baterías viejas, inactivas, dañadas, estratificadas o sulfatadas. No todas las baterías se pueden recuperar. Las baterías tienden a dañarse si se mantienen con poca carga o nunca se les da la posibilidad de recibir una carga completa. Los problemas más comunes de la batería son la sulfatación y la estratificación de la misma. Tanto la sulfatación como la estratificación de la batería aumentan de manera artificial el voltaje del circuito abierto de la batería, lo que hace que la batería parezca estar completamente cargada, al mismo tiempo que proporcionan una capacidad baja. Utilice la reparación de 12 V en un intento de revertir estos problemas. Para obtener resultados óptimos, lleve la batería de 12 voltos por un ciclo de carga completo, llevando la batería a plena carga, antes de usar este modo. El nivel de sulfatación encontrado en la batería determinará el voltaje conducido a la misma (de hasta 16,5 V). La reparación de 12 V puede tardar hasta cuatro (4) horas en completar el proceso de recuperación, y volverá al modo de espera una vez completado.

PRECAUCIÓN. UTILICE ESTE MODO CON CUIDADO. ESTE MODO ES SOLO PARA BATERÍAS DE ÁCIDO-PLOMO DE 12 VOLTIOS. ESTE MODO PUEDE CAUSAR UN ALTO VOLTAJE DE CARGA Y ALGUNA PÉRDIDA DE AGUA EN LAS BATERÍAS HIDROELÉCTRICAS (INUNDADAS). TENGA EN CUENTA QUE ALGUNAS BATERÍAS Y COMPONENTES ELECTRÓNICOS PUEDEN SER SENSIBLES A ALTOS VOLTAJES DE CARGA. PARA MINIMIZAR LOS RIESGOS DE LOS COMPONENTES ELECTRÓNICOS, DESCONECTE LA BATERÍA ANTES DE USAR ESTE MODO.

Modo de potencia. [Mantener presionado durante 5 segundos]

El modo de fuerza permite que el cargador comience a cargarse manualmente cuando el voltaje de la batería conectada es demasiado bajo para ser detectado. Si el voltaje de

la batería es demasiado bajo para que el cargador lo detecte, mantenga presionado el botón de modo durante 5 segundos para activar el modo de fuerza, luego seleccione el modo apropiado. Todos los modos disponibles parpadearán. Una vez que se selecciona un modo de carga, el LED de modo de carga y el LED de carga se alternarán entre sí, lo que indica que el modo de fuerza está activo. Después de cinco (5) minutos, el cargador regresará a la operación de carga normal y la detección de bajo voltaje se reactivará.

PRECAUCIÓN. UTILICE ESTE MODO CON CUIDADO EXTREMO. EL MODO DE FUERZA DESACTIVA LAS FUNCIONES DE SEGURIDAD Y LA CORRIENTE ACTIVA ESTÁ PRESENTE EN LOS CONECTORES. ASEGÚRESE DE QUE TODAS LAS CONEXIONES SE HAGAN ANTES DE ENTRAR EN EL MODO DE FUERZA, Y NO JUNTE LAS CONEXIONES. RIESGO DE CHISPAS, INCENDIO, EXPLOSIÓN, DAÑO A LA PROPIEDAD, LESIONES Y MUERTE.

Conectar la batería

No conecte el enchufe de alimentación de CA hasta que se hayan realizado todas las demás conexiones. Identifique la polaridad correcta de los terminales de la batería. El terminal positivo de la batería se suele identificar mediante los siguientes símbolos o letras: POS, P, +. El terminal negativo de la batería se suele identificar mediante los siguientes símbolos o letras: NEG, N, -. No realice ninguna conexión al carburador, las líneas de combustible o las piezas delgadas de chapa.

SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ INSTALADA EN EL VEHÍCULO. ADVERTENCIA: UNA CHISPA CERCA DE LA BATERÍA PUEDE HACER QUE EXPLOTE. PARA REDUCIR EL RIESGO DE QUE SE PRODUZCA UNA CHISPA CERCA DE LA BATERÍA:

1.) Coloque los cables de CA y CC de forma que se reduzca el riesgo de daños causados por el capó, la puerta o cualquier parte móvil del motor.
2.) Manténgase alejado de las aspas del ventilador, cintas de transmisión, poleas y otras partes que puedan causar lesiones a las personas.
3.) Compruebe la polaridad de los terminales de la batería. El terminal POSITIVO (POS, P, +) de la batería generalmente tiene un diámetro mayor que el terminal NÉGATIVO (NEG, N, -) de la misma.
4.) Determine qué terminal de la batería está tirado a tierra (conectado) a través del chasis. Si el terminal negativo de la batería está conectado a tierra a través del chasis (como en la mayoría de vehículos), consulte el paso 5. Si el terminal positivo de la batería está conectado a tierra a través del chasis, consulte el paso 6.
5.) Solo para vehículos conectados a tierra a través del terminal negativo: Conecte la abrazadera POSITIVA (ROJA) para batería o el conector de terminal redondo desde el cargador de batería al terminal POSITIVO (POS, P, +) de la batería que no est conectado a tierra. Conecte la abrazadera NEGATIVA (NEGRA) para batería o el conector de terminal redondo al chasis del vehículo o al bloque del motor lejos de la batería. Conéctese a una parte metálica gruesa del bastidor o del bloque del motor.
6.) Solo para vehículos conectados a tierra a través del terminal positivo: Conecte la abrazadera NEGATIVA (NEGRA) para batería o el conector de terminal redondo desde el cargador de batería al terminal NEGATIVO (NEG, N, -) de la batería que no esté conectado a tierra. Conecte la abrazadera POSITIVA (ROJA) para batería o el conector de terminal redondo al chasis del vehículo o al bloque del motor lejos de la batería. Conéctese a una parte metálica gruesa del bastidor o del bloque del motor.
7.) Conecte el cargador de batería a una toma de corriente adecuada. No se coloque de frente a la batería cuando realice esta conexión.

8.) Cuando desconecte el cargador de batería, hágalo en la secuencia inversa, retirando primero el negativo (o primero el positivo en el caso de los sistemas conectados a tierra a través del terminal positivo).

SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ FUERA DEL VEHÍCULO. ADVERTENCIA: UNA CHISPA CERCA DE LA BATERÍA PUEDE HACER QUE EXPLOTE. PARA REDUCIR EL RIESGO DE QUE SE PRODUZCA UNA CHISPA CERCA DE LA BATERÍA:

1.) Compruebe la polaridad de los terminales de la batería. El terminal POSITIVO (POS, P, +) de la batería generalmente tiene un diámetro mayor que el terminal NEGATIVO (NEG, N, -) de la misma.
2.) Conecte un cable aislado para batería de al menos calibre 6 (AWG) y 60 cm (24 pulgadas) de largo al terminal NEGATIVO (NEG, N, -) de la batería.
3.) Conecte la abrazadera POSITIVA (ROJA) para batería o el conector de terminal redondo desde el cargador de batería al terminal POSITIVO (POS, P. +) de la batería.
4.) Tanto usted como los extremos libres del cable deben encontrarse lo más lejos posible de la batería. A continuación, conecte la abrazadera NEGATIVA (NEGRA) para batería o el conector de terminal redondo al extremo libre del cable.
5.) Conecte el cargador de batería a una toma de corriente adecuada. No se coloque de frente a la batería cuando realice esta conexión.
6.) Cuando desconecte el cargador de batería, hágalo siempre en la secuencia inversa de conexión y retire la primera conexión estando lo más lejos posible de la batería.
7.) Las baterías náuticas (para embarcaciones) se deben desmontar y cargar en tierra. Para cargarlas a bordo se necesitan equipos especialmente diseñados para uso náutico.

Inicio de la carga.

1.) Verifique el voltaje y la química de la batería.
2.) Asegúrese de que ha conectado los cables de arranque o conectores de terminal redondo correctamente y de que el cable de alimentación de corriente alterna está enchufado a la toma de corriente.
3.) [Primer uso] El cargador comenzará en modo Standby, indicado por un led naranja. En Standby el cargador no suministra energía.
4.) Pulse el botón de modos para activar el modo de carga apropiado (pulse continuamente durante tres segundos para activar un modo avanzado de carga) para el voltaje y la composición química de su batería.
5.) El led de modo iluminará el modo de carga seleccionado y los ledes de carga LED se iluminarán (dependiendo del estado de la batería) indicando que el proceso de carga ha comenzado.
6.) Ahora el cargador se puede dejar conectado a la batería en todo momento para proporcionar carga de mantenimiento.

Memoria automática: El cargador tiene memoria automática incorporada y regresará al último modo de carga cuando se conecte. Para cambiar los modos después del primer uso, presione el botón de modo.

Tiempos de carga.

Tiempos de carga.

El tiempo estimado para cargar una batería se muestra a continuación. El tamaño de la batería (Ah) y su profundidad de descarga (DOD) afectan considerablemente a su tiempo de carga. El tiempo de carga está medido desde una profundidad promedio de descarga hasta una carga completa de la batería, y tiene una finalidad de referencia únicamente. Los datos reales pueden diferir debido a las condiciones de la batería. El tiempo para cargar una batería descargada con normalidad está basado en una DOD del 50 %. La temperatura también afectará a los tiempos de carga. El Genius10 cuenta con compensación térmica que ajusta automáticamente los perfiles de carga para maximizar el rendimiento de carga.

Tamaño de la Batería Aproximado Tiempo de carga en Horas

	6V 12VAh (amp hora)
20	1.5	1.5
40	3.0	3.0
80	6.0	6.0
100	7.0	7.0
230	17.3	17.3

Significado de los ledes de carga.

LED Explicación

25 % LED rojo		LED verde constante
50 % LED rojo		El LED de carga del 50 % parpadeará lentamente entre "on" (encendido) y "off" (apagado), cuando la batería esté cargada por debajo del 50 %. Cuando la batería esté cargada al 50 %, el LED rojo de carga permanecerá fijo.
75 % LED naranja		El LED de carga del 75 % parpadeará lentamente entre "on" (encendido) y "off" (apagado), cuando la batería esté cargada por debajo del 75 %. Cuando la batería esté cargada al 75 %, el LED naranja de carga permanecerá fijo.
100 % LED verde		LED verde parpadeante - Carga masiva completa, optimizando la batería para una vida más larga.LED verde constante - Cuando la batería esté cargada al 100 %, el LED de carga permanecerá de color verde fijo.
Mantenimiento LED verde		Una vez que la batería esté completamente cargada, el cargador continuará supervisando la batería y proporcionará un mantenimiento y una optimización continuos. El LED de carga del 100 % pulsará "activar" y "desactivar" lentamente durante estos ciclos. El cargador se puede dejar conectado a la batería de forma indefinida.

Entendiendo los LED de error.

Las condiciones de error serán indicadas por los siguientes LED.

(H236)	Constante	El cargador se encuentra en modo de espera o el voltaje de la batería es demasiado bajo para que el cargador lo detecte.
(T242)	Constante	El voltaje de la batería es demasiado alto para el modo de carga seleccionado. Compruebe la batería y el modo de carga.
(3K60)	Constante	Posible cortocircuito de la batería/la batería no mantendrá la carga. Lleve la batería a un profesional para su revisión.
(H325)	Constante	Polaridad inversa. Invierta las conexiones de la batería.
(2Y75) (88XH)	Parpadeante	La temperatura interna del cargador es demasiado alta / El cargador reanudará la función una vez que la temperatura interna del cargador baja.La temperatura ambiente del cargador es demasiado fria / El cargador reanudará la función una vez que la temperatura ambiente del cargador aumente.

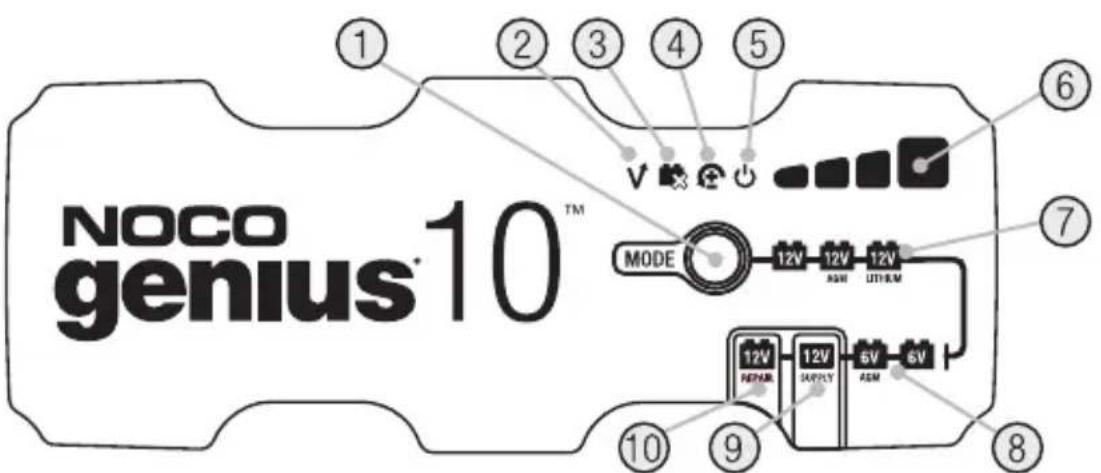

1.) Botón de modo Presionar para recorrer los modos de carga.
2.) LED de error de sobretensión Se ilumina en rojo constante; el voltaje de la batería se encuentra por encima del voltaje de protección.
3.) LED de batería en malas condiciones Se ilumina en rojo constante cuando la batería conectada no retiene la carga.
4.) LED de polaridad inversa Se ilumina en rojo constante cuando se detecta una polaridad inversa.
5.) LED de espera Se ilumina cuando el cargador se encuentra en modo de espera, el cargador no se está cargando ni proporciona energía a la batería.

6.) LED de carga Indica el estado de carga de la batería conectada.
7.) LED de modo Indica el modo de carga en el que se encuentra actualmente el cargador. Presionar el botón de MODO para recorrer los modos de carga.
8.) LED de modo "presionar y mantener presionado" El botón de modo se debe mantener presionado durante 3 segundos para acceder al modo.
9.) LED de modo de suministro Se ilumina en rojo constante cuando se selecciona el modo de suministro.
10.) LED de modo de reparación Cuando se seleccione, se iluminará y parpadeará un LED rojo.

Especificaciones técnicas

Voltaje de entrada CA: 100-240 VAC, 50-60Hz

Potencia de salida: 150 W Max

Voltaje de carga: Vario

Corriente de carga: 10A (12 V), 10A (6 V)

Detección de bajo voltaje: 1V (12V), 1V (6V)

Corriente de carga: <0.5mA

Temperatura ambiente: -20^ to +40^

Tipo de baterías: 6V, 12V

Química de la batería: Wet, Gel, MF, CA, EFB, AGM, Calcio, Lithium

Capacidad de la batería: Hasta 230Ah (12V), Mantiene todos los tamaños de baterías

Protección de la cubierta: IP65

Enfriamiento: Convección natural

Dimensiones (largo x ancho x alto): 7.1 x 3.6 x 2.3 Pulgadas (18 x 9.1 x 5.8 cm)

Peso: 3.33lb

NOCO Tres (3) años de garantía limitada.

IMPORTANTE: AL UTILIZAR ESTE PRODUCTO, USTED ACEPTA ESTAR OBLIGADO POR LOS TÉRMINOS DE LA GARANTÍA LIMITADA DE TRES (3) AÑOS DE NOCO («GARANTÍA») COMO SE ESTABLECE A CONTINUACIÓN. NO UTILICE EL PRODUCTO HASTA HABER LEÍDO LOS TÉRMINOS DE LA GARANTÍA. SI NO ACEPTA LOS TÉRMINOS DE LA GARANTÍA, NO UTILICE EL PRODUCTO Y DEVUELVALO.

ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y USTED PUEDE TENER OTROS DERECHOS QUE VARIÁN SEGÚN EL ESTADO, EL PAÍS O LA PROVINCIA. SALVO LO PERMITIDO POR LA LEY, NOCO NO EXCLUYE, LIMITA NI SUSPENDE OTROS DERECHOS QUE USTED PUEDA TENER, INCLUIDOS LOS QUE PUEDAN DERIVARSE DE LA NO CONFORMIDAD DE UN CONTRATO DE VENTA. PARA UNA COMPRENSIÓN COMPLETA DE SUS DERECHOS, DEBE CONSULTAR LAS LEYES DE SU ESTADO, PAÍS O PROVINCIA.

EN LA MEDIDA EN QUE LO PERMITA LA LEY, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS SON EXCLUSIVOS Y EN LUGAR DE TODAS LAS DEMÁS GARANTÍAS, RECURSOS Y CONDICIONES, YA SEAN ORALES, ESCRITOS, LEGALES, EXPRESOS O IMPLICITOS. NOCO RENUNCIA A TODAS LAS GARANTÍAS LEGALES E IMPLICITAS, INCLUYENDO, SIN LIMITACIÓN, GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO Y GARANTÍAS CONTRA DEFECTOS OCULTOS O LATENTES, EN LA MEDIDA EN QUE LO PERMITA LA LEY. EN LA MEDIDA EN QUE DICHAS GARANTÍAS NO PUEDAN RENUNCIARSE, NOCO LIMITA LA DURACIÓN Y LOS RECURSOS DE DICHAS GARANTÍAS A LA DURACIÓN DE ESTA GARANTÍA EXPRESA Y, A OPCIÓN DE NOCO, LA REPARACIÓN O REEMPLAZO DE LOS PRODUCTOS DESCRITOS A CONTINUACIÓN. ALGUNOS ESTADOS, PAÍSES Y PROVINCIAIS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA O CONDICION IMPLICITA, POR LO QUE LA LIMITACIÓN DESCRITA ANTERIORMENTE PUEDE NO APLICAR EN SU CASO.

NOCO garantiza los Productos de la marca NOCO contenidos en el embalaje original ("Producto NOCO") contra defectos en materiales y mano de obra cuando se usan normalmente de acuerdo con las pautas publicadas de NOCO por un período de TRES (3) AÑOS a partir de la fecha de compra minorista original o fecha de entrega por parte del comprador usuario final ("Período de garantía"). Las pautas publicadas de NOCO incluyen, entre otros, la información contenida en esta Garantía, las especificaciones técnicas y los manuales de usuario. EN ALGUNOS ESTADOS, PAÍSES O PROVINCIAS, LA LEY NACIONAL PUEDE PROPORCIONAR PERÍODOS DE GARANTÍA MÁS EXTENDIDOS. Como tal, los beneficios de la Garantía limitada pretenden complementar, y no reemplazar, los derechos proporcionados por las leyes de protección al consumidor.

LA RESPONSABILIDAD DE NOCO SE LIMITA AL REEMPLAZO O LA REPARACIÓN. NOCO NO SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INCIDENTAL, CONSECUENTE O EJEMPLAR RESULTANTE DE CUALQUIER INCUMPLIMIENTO DE LA GARANTÍA O CONDICIÓN O BAJO CUALQUIER OTRA TEORÍA LEGAL, INCLUYENDO, ENTRE OTROS, LUCRO CESANTE, INGRESO CESANTE, NEGOCIO CESANTE, DAÑO A LA PROPIEDAD, LESIONES PERSONALES O CUALQUIER PÉRDIDA O DAÑO INDIRECTO O CONSECUENTE DE CUALQUIER FORMA.

Esta Garantía no es transferible y no cubre los costes de embalaje y transporte de devolución. Esta Garantía no se aplica: (a) a daños causados por accidente, abuso, mal uso, fuego, contacto con líquidos u otra causa externa, (b) mal manejo, instalación incorrecta, modificaciones, desmontaje o intento de reparación no autorizada, (c) daños, como abolladuras o rasguños, que no afecten la funcionalidad del Producto, (d) daños causados por operar el Producto fuera de las pautas publicadas por NOCO, (e) defectos causados por el uso y desgaste normal o debido a la envejecimiento normal del Producto, o (f) si algún número de serie ha sido eliminado o desfigurado del Producto.

Si, durante el Período de garantía, presenta una reclamación, NOCO, a su elección: (a) reparará el Producto que haya sido probado y haya superado nuestros requisitos funcionales, (b) reemplazará el Producto con un producto de reemplazo del mismo modelo (o con su consentimiento, un producto que tenga las mismas o sustancialmente similares características que el Producto original, por ejemplo, un modelo diferente con las mismas características), que sea nuevo o como nuevo y haya sido probado y superado nuestros requisitos funcionales, o (c) cambiará el Producto por un reembolso del precio de compra. Requerimos cierta información, incluida la prueba de compra, para procesar las reclamaciones de garantía limitada. Para realizar una reclamación bajo la Garantía limitada, comuníquese con el Soporte de NOCO en:

(Correo electrónico) [e-mail]

(EE. UU./CA/MX) +1.800.456.6626

(Reino Unido) [phone]

(UE) [phone]

(AU) [phone]

(JP) [phone]
