Typ produktu	Piła łańcuchowa bezprzewodowa
Model	58G034
Marka	Graphite
Napięcie akumulatora	18 V DC
Prędkość obrotowa bez obciążenia	3300 min⁻¹
Prędkość liniowa łańcucha (bez obciążenia)	6 m/s
Pojemność zbiornika oleju łańcuchowego	100 ml
System podawania oleju	Automatyczny
Długość prowadnicy	10" (250 mm)
Długość robocza prowadnicy	240 mm
Podziałka łańcucha	3/8" (9.525 mm)
Grubość łańcucha	1.3 mm
Koło łańcuchowe	6 zębów × podziałka 3/8"
Waga	3.2 kg
Klasa ochronności	III
Poziom ciśnienia akustycznego (LpA)	90.4 dB(A) (K=3 dB)
Poziom mocy akustycznej (LWA)	99.4 dB(A) (K=3 dB)
Drgania (uchwyt przedni)	6.414 m/s² (K=1.5 m/s²)
Drgania (uchwyt tylny)	4.819 m/s² (K=1.5 m/s²)
Hamulec łańcucha	Automatyczny, uruchamiany bezwładnościowo
Osłona przedniej ręki	Tak (również dźwignia hamulca łańcucha)
Przeznaczenie	Amatorskie cięcie ogrodowe, przycinanie, przygotowanie drewna opałowego
Akcesoria w zestawie	Prowadnica, łańcuch, osłona prowadnicy

Często zadawane pytania - 58G034 Graphite

Jak napiąć łańcuch piły?

Poluzuj pokrętło mocowania prowadnicy, a następnie obróć pokrętło napinania łańcucha zgodnie z ruchem wskazówek zegara, aby napiąć, lub przeciwnie, aby poluzować. Wyreguluj tak, aby łańcuch można było unieść około 5 mm na środku prowadnicy, a następnie dokręć pokrętło mocowania.

Jaki olej należy stosować do smarowania łańcucha?

Używaj wyłącznie dedykowanego oleju do pił łańcuchowych. Nigdy nie używaj starego ani zużytego oleju, ponieważ może uszkodzić piłę i zmniejszyć wydajność.

Jak sprawdzić smarowanie łańcucha?

Włącz piłę łańcuchową i trzymaj ją około 20 cm nad ziemią. Jeśli widzisz rosnące ślady oleju na ziemi, smarowanie działa. Jeśli nie, wyczyść wylot oleju i kanał olejowy prowadnicy lub skontaktuj się z serwisem.

Jak uruchomić piłę łańcuchową?

Najpierw upewnij się, że akumulator jest zainstalowany, a hamulec łańcucha jest zwolniony. Naciśnij przycisk blokady wyłącznika, a następnie przycisk wyłącznika, aby uruchomić. Zwolnij przycisk wyłącznika, aby zatrzymać.

Co to jest odrzut i jak go uniknąć?

Odrzut to nagły ruch do góry/do tyłu, gdy czubek prowadnicy zetknie się z przedmiotem. Aby go uniknąć, trzymaj mocno piłę, tnij poniżej wysokości ramion, używaj dolnej części łańcucha i przestrzegaj instrukcji bezpieczeństwa.

Jak czyścić i konserwować piłę łańcuchową?

Przed konserwacją zawsze wyjmij akumulator. Czyść wilgotną ściereczką, unikaj rozpuszczalników. Utrzymuj otwory wentylacyjne w czystości. Naostrz łańcuch profesjonalnie. Przechowuj w suchym miejscu z założoną osłoną prowadnicy.

Czy mogę używać piły łańcuchowej do cięcia metalu lub plastiku?

Nie, piła łańcuchowa jest przeznaczona wyłącznie do cięcia drewna. Używanie jej do innych materiałów może spowodować uszkodzenia i zwiększyć ryzyko obrażeń.

Co zrobić, jeśli łańcuch zablokuje się podczas cięcia?

Wyłącz piłę i użyj plastikowego lub drewnianego klina, aby uwolnić łańcuch. Nie ciągnij siłą. Uruchom ponownie i tnij ostrożnie.

Jak wymienić prowadnicę i łańcuch?

Wyjmij akumulator, poluzuj pokrętło mocowania prowadnicy, zdejmij pokrywę koła zębatego i zdejmij starą prowadnicę i łańcuch. Zamontuj nowy łańcuch na prowadnicy, umieść go na kole łańcuchowym, zamontuj pokrywę i wyreguluj napięcie.

Jakiego sprzętu ochronnego należy używać podczas obsługi piły?

Noś okulary ochronne, ochronniki słuchu, rękawice ochronne i odzież. Trzymaj dzieci i zwierzęta z dala. Przed użyciem upewnij się, że hamulec łańcucha działa.

INSTRUKCJA OBSŁUGI 58G034 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

58G034

PL INSTRUKCJA OBSŁUGI....4

EN INSTRUCTION MANUAL....12

UWAGA! PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NAŁEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

SZCZEGÓŁOWE WARUNKI BEZPIECZEŃSTWA DLA AKUMULATOROWYCH PILAREK ŁAŃCUCHOWYCH

OSTRZEŻENIE! Podczas używania pilarki należy przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych prosi się o przeczytanie niniejszej instrukcji przed rozpoczęciem pracy pilarką. Prosi się o zachowanie instrukcji w celu późniejszego wykorzystania.

Ostrzeżenia bezpieczeństwa dla pilarki łańcuchowej:

• Podczas pracy pilarki nie wolno zbliżać żadnej części ciała do łańcucha pilarki. Przed uruchomieniem pilarki upewnij się, że łańcuch nie dotyka żadnego przedmiotu. Chwila nieuwagi podczas pracy pilarki może być przyczyną zaczepienia łańcuchem o odzież lub części ciała.
• Pilarkę należy zawsze trzymać w taki sposób, aby prawa dłoń znajdowała się na uchwycie tylnym a lewa - na uchwycie przednim. Trzymanie pilarki łańcuchowej z odwrotnym ułożeniem dłoni powoduje ryzyko obrażeń ciała i jest niedopuszczalne.
• Należy stosować okulary ochronne i środki ochrony słuchu. Zaleca się stosowanie dodatkowego sprzętu zabezpieczającego głowę, dłonie, nogi i stopy. Odpowiednia odzież ochronna ogranicza ryzyko obrażeń ciała na skutek latających fragmentów materiału lub przypadkowego dotknięcia łańcucha pilarki.
• Nie wolno używać pilarki łańcuchowej na drzewie. Użycie pilarki łańcuchowej przez operatora znajdującego się na drzewie może być przyczyną obrażeń ciała.
• Operator musi zawsze stać stabilnie na podłożu i może używać pilarki tylko wtedy, gdy stoi na nieruchomoj, bezpiecznej i równej powierzchni. Stojąc na śliskim lub niestabilnym podłożu, na przykład na drabinie, operator może utracić równowagę lub kontrolę nad pilarką.
• Podczas cięcia gałęzi, w których występują naprężenia, należy uważać na możliwość ich odbicia. W chwili uwolnienia naprężenia we włóknach drewna, gałąź może uderzyć operatora lub spowodować utratę kontroli nad pilarką.
• Szczególną ostrożność należy zachować podczas cięcia krzewów oraz młodych drzewek. Giętkie elementy mogą zawadzić o pilarkę i uderzyć operatora, powodując utratę równowagi.
• Pilarkę należy przenosić po jej wyłączeniu, trzymając ją za przedni uchwyt i z daleka od ciała. Podczas transportu i przechowywania pilarki łańcuchowej należy zawsze zamontować pokrywę prowadnicy. Prawidłowe obchodzenie się z pilarką umożliwia ograniczenie prawdopodobieństwa przypadkowego kontaktu z poruszającym się łańcuchem.
• Należy postępować zgodnie z instrukcjami smarowania, naciągania łańcucha i wymiany akcesoriów. Nieprawidłowo naciągnięty lub nasmarowany łańcuch może zerwać się lub podnieść ryzyko odrzutu.
• Uchwyty pilarki powinny być suche, czyste i niezanieczyszczone olejem lub smarem. Tłuste i zanieczyszczone olejem uchwyty mogą być przyczyną utraty kontroli nad pilarką.
• Pilarka służy wyłącznie do cięcia drewna. Nie wolno używać pilarki niezgodnie z jej przeznaczeniem. Na przykład nie wolno używać pilarki do cięcia plastiku oraz materiałów budowlanych wykonanych z innych materiałów niż drewno. Użycie pilarki łańcuchowej do celów niezgodnych z jej przeznaczeniem może być przyczyną niebezpiecznych sytuacji.

Przyczyny i sposoby zapobiegania odrzutu:

Odrzut może wystąpić w czasie zaciśnięcia i zakleszczenia łańcucha w wycięciu.

Bezpieczeństwo użycia zwiększa osłona zabezpieczająca przed odrzutem znajdująca się na czubku prowadnicy, ograniczając możliwość dotknięcia czubkiem prowadnicy ciętego materiału, co zabezpiecza przed odrzutem.

Zakleszczenie łańcucha pilarki po górnej stronie prowadnicy może spowodować szybki odrzut prowadnicy w stronę operatora.

Może nastąpić utrata kontroli nad pilarką co może prowadzić do poważnych obrażeń ciała. Nie należy polegać wyłącznie na urządzeniach zabezpieczających pilarki. Użytkownik ma obowiązek wykonania kilku działań w celu uniknięcia wypadków i obrażeń ciała podczas pracy.

Odrzut jest wynikiem nieprawidłowego używania pilarki lub nieprawidłowych procedur lub warunków pracy i można go uniknąć przez podjęcie następujących działań:

• Pilarkę należy trzymać mocno dłońmi, z kciukami i palcami mocno zaciśniętymi na uchwytach pilarki, trzymając urządzenie obiema rękami i ustawiając ciało i ręce tak, aby ograniczyć działanie siły odrzutu. Siła odrzutu może być kontrolowana przez operatora pod warunkiem wykonanie odpowiednich działań zaradczych. Pilarki łańcuchowej nie wolno wypuszczać.
• Nie należy sięgać pilarką zbyt daleko, ani wykonywać cięcia na wysokości wyższej niż wysokość ramion. Dzięki temu możliwe jest uniknięcie niezamierzonego dotknięcia końcem pilarki oraz lepsza kontrola pilarki w niespodziewanych sytuacjach.
• Należy stosować wyłącznie prowadnice i łańcuchy określone przez producenta. Wymiana prowadnic i łańcuchów na nieodpowiednie może prowadzić do zerwania łańcucha lub odrzutu.
• Należy postępować zgodnie z instrukcjami producenta dotyczącymi ostrzenia i obsługi technicznej pilarki łańcuchowej.

Dodatkowe wskazówki dotyczące bezpieczeństwa:

- Trzymaj pilarkę wyłącznie za izolowane uchwyty ze względu na to, że łańcuch pilarki może dotknąć niewidocznego przewodu elektrycznego. Dotknięcie łańcuchem pilarki do przewodu pod napięciem może spowodować pojawienie się napięcia na odsłoniętych częściach narzędzia i porażenie operatora prądem elektrycznym.

- Pilarka służy do wykonywania cięć pielęgnacyjnych w przydomowym ogrodzie. Przeznaczona jest do obcinania lub przeżynania gałęzi. Urządzenie nie jest przeznaczone do ścinki drzew.

Praca

• Należy zachować szczególną ostrożność pod koniec przecinania gdyż pilarka nie mając oporu w postaci materiału ciętego opada siłą bezwładności, co może być przyczyną urazów.
• Podczas długotrwałej pracy u operatora może wystąpić zjawisko mrowienia bądź odrętwienia palców i dłoni. Należy wówczas zaprzestać pracy gdyż odrętwienie zmniejsza precyzję w posługiwaniu się pilarką.
• W czasie pracy pilarka znacznie się nagrzewa, należy być ostrożnym i nie dotykać nieosłoniętymi częściami ciała gorących elementów pilarki.
• Pilarkę może beschugiwać jednocześnie wyłącznie jedna osoba. Wszystkie inne osoby i zwierzęta powinny znajdować się z dala od obszaru działania pilarki łańcuchowej.
• Podczas uruchamiania pilarki łańcuch tnący nie może być oparty o materiał przeznaczony do cięcia.
• Pilarką nie mogą posługiwać się dzieci lub osoby młodociane. Pilarkę można powierzać wyłącznie osobom dorosłym, które wiedzą jak się nią posługiwać. Udostępniając pilarkę łańcuchową należy udostępniać także niniejszą instrukcję obsługi.
• Jeśli pojawią się objawy zmęczenia, należy natychmiast zaprzestać pracy pilarką łańcuchową.
• Przy cięciu tarcicy lub cienkich konarów należy stosować podporę (koziołek).

• Nie wolno ciąć kilku desek jednocześnie (ułożonych jedna na drugiej), materiału trzymanego przez drugą osobę czy też przytrzymywanego nogą.

• Długie elementy przecinane powinny być odpowiednio unieruchomione.

• W terenie pochyłym zawsze należy wykonywać cięcie stojąc zwróconym w kierunku wierzchołka wzniesienia.
• Podczas przecinania na wskroś zawsze należy wykorzystywać szpon przypory jako punkt podparcia. Trzymając pilarkę za uchwyt tylny prowadzić za pomocą uchwytu przedniego.
• W przypadku braku możliwości wykonania cięcia za jednym razem należy wysunąć pilarkę, przystawić szpon przypory i kontynuować cięcie unosząc uchwyt tylny pilarki.
• Przy przecinaniu poziomym należy ustawić się pod kątem najmniej odbiegającym od 90° względem linii cięcia. Przecinanie w poziomie wymaga od operatora pilarki, dużej koncentracji.
• W przypadku zakleszczenia się łańcucha podczas przecinania górną częścią łańcucha może wystąpić tzw. odrzut skierowany w kierunku operatora. Z tego powodu tam gdzie to jest możliwe należy dążyć do przecinania dolną częścią łańcucha gdyż wówczas przy zakleszczeniu łańcucha efekt odrzutu zostanie skierowany w kierunku od ciała operatora.
• Należy zachować szczególnie uwagę przy przecinaniu drewna rozłupującego się. Odcięte kawałki drewna mogą być odrzucane w dowolnym kierunku (ryzyko uszkodzenia ciała!).
• Obcinanie gałęzi drzew powinno być wykonywane przez osoby przeszkolone! Niekontrolowany upadek ściętej gałęzi drzewa grozi ryzykiem uszkodzenia ciała!
• Uważać na pnie, które mogą staczać się ku operatorowi. Odskoczyć!
• W czasie odrzutu pilarka zachowuje się w sposób niekontrolowany, następuje poluzowanie łańcucha.
• Łańcuch niewłaściwie naostrzony zwiększa ryzyko wystąpienia odrzutu.
• Podczas uruchamiania i pracy pilarkę należy trzymać obiema rękami.
• Należy upewnić się czy materiał przecinany jest unieruchomiony w sposób pewny.
• Korzystać z zacisków, aby unieruchomić materiał.
• Nigdy nie wolno jednocześnie przecinać więcej niż jedną gałąż. Podczas odcinania zwrócić uwagę na gałęzie sąsiadujące.
• Utrzymywać w należytym stanie wszystkie podzespoły, aby być pewnym, że pilarka będzie bezpiecznie pracować.
• Wymieniać w celu zachowania bezpieczeństwa zużyte lub uszkodzone części.
• Chronic pilarkę przed wilgocią.
• Przechowywać poza zasięgiem dzieci.

Konserwacja i przechowywanie

UWAGA! Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

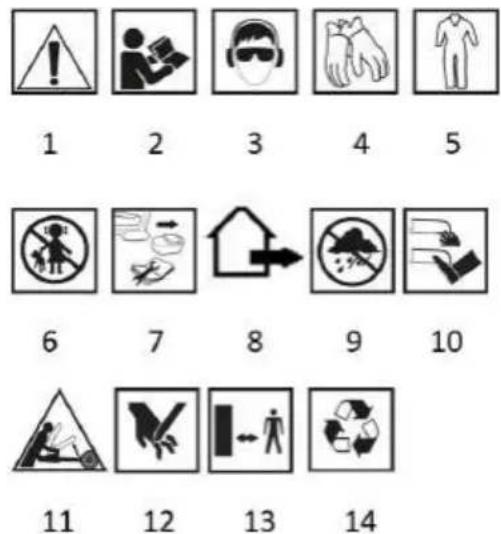

Objaśnienie zastosowanych piktogramów

1. UWAGA! Zachowaj szczególne środki ostrożności.

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

2. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu).

3. Używaj rękawic ochronnych.

4. Używaj odzieży ochronnej.

5. Nie dopuszczać dzieci do narzędzia.

6. Wyjmij akumulator z urządzenia przed przystąpieniem do czynności związanych z regulacją lub czyszczeniem.

7. Urządzenie ogrodowe przeznaczone do pracy na zewnątrz pomieszczeń.

8. Chron urządzenie przed wilgocią.

9. Nie zbliżaj kończyn do elementów tnących!

10. Zagrożenie na skutek odrzutu.

11. Uwaga ryzyko skaleczenia dłoni, odcięcia palców.

12. Zachowaj bezpieczny odstep od pracującego urządzenia ogrodowego.

13. Recykling.

BUDOWA I ZASTOSOWANIE

Pilarka łańcuchowa akumulatorowa jest urządzeniem typu ręcznego. Napęd stanowi silnik komutatorowy prądu stałego. Tego typu elektronarzędzia są przeznaczone do wykonywania prac w ogrodzie przydomowym. Pilarka może służyć do wykonywania cięć pielęgnacyjnych drzew, obcinania gałęzi, przygotowywania drewna opałowego, drewna do kominka i do innych zastosowań wymagających przecinania drewna. Pilarka łańcuchowa akumulatorowa jest elektronarzędziem przeznaczonym wyłącznie do zastosowań amatorskich.

OSTRZEŻENIE! Urządzenie nie powinno być wykorzystywane podczas ścinki drzew. Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Lańcuch

2. Prowadnica

3. Dźwignia hamulca (przednia osłona dłoni)

4. Uchwyt przedni

5. Przycisk blokady włącznika

6. Włącznik

7. Rękojeść

8. Wskaźnik poziomu oleju

9. Korek wlewu oleju

10. Szpon przypory

11. Pokrętło mocowania prowadnicy

12. Pokrętło naciągu łańcucha

13. Pokrywa koła łańcuchowego

14. Ostona prowadnicy łańcucha

15. Zaczepy pokrywy

16. Sworzeń

17. Koło łańcuchowe

18. Kanał olejowy

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1. Prowadnica - 1 szt.

2. Łańcuch - 1 szt.

3. Osłona prowadnicy - 1 szt.

PRZYGOTOWANIE DO PRACY

PRZENOSZENIE PILARKI ŁAŃCUCHOWEJ

OSTRZEŻENIE! Przed przystąpieniem do przeniesienia pilarki łańcuchowej należy zawsze odłączyć akumulator i nasunąć osłonę prowadnicy łańcucha. Jeśli zachodzi potrzeba wykonania kolejno kilku operacji przecinania, to pomiędzy operacjami pilarka powinna być wyłączana za pomocą włącznika.

MONTAŻ PROWADNICY I ŁAŃCUCHA PILARKI

UWAGA! Prowadnica łańcucha i łańcuch pilarki są dostarczane osobno.

Pilarka łańcuchowa powinna być odłączona od źródła zasilania (akumulatora).

Aby zapobiec skaleczeniu przez ostre krawędzie, przy montowaniu łańcucha i sprawdzaniu łańcucha zawsze trzeba mieć włożone rękawice ochronne.

OSTRZEŻENIE! Przed zmontowaniem prowadnicy z łańcuchem należy sprawdzić właściwe usytuowanie ostrzy tnących łańcucha (właściwe umieszczenie łańcucha na prowadnicy pokazano strzałką na wierzchołu prowadnicy) (rys. A).

• Przesunąć i zwolnić z zaczepu ruchomą część pokrętła mocowania prowadnicy (11) (rys. B).
• Odciągnąć ruchomą część pokrętła i obracać w lewo luzując docisk pokrętła mocowania prowadnicy (11) (rys. C).
• Zdjąć pokrywę koła łańcuchowego (13) wysuwając zaczepy pokrywy (15) z otworów ustalających (rys. D).
• Przytrzymać pionowo prowadnicę (2) tak, aby jej wierzchołek był zwrócony ku górze.
• Założyć łańcuch (1), poczynając od wierzchołka prowadnicy (2).
• Upewnić się czy łańcuch (1) znajduje się w rowku prowadzącym prowadnicy (2).
• Założyć prowadnicę (2) z zamontowanym łańcuchem (1) na koło łańcuchowe (17) (zwracając uwagę, aby sworzeń (16) znajdował się w rowku pośrodku prowadnicy) (rys. E, F).
• Umieścić pokrywę koła łańcuchowego (13) wsuwając zaczepy pokrywy (15) w otwory ustalające i lekko dokręcić pokrętło mocowania prowadnicy (11).

NACIĄGANIE ŁAŃCUCHA PILARKI

Przy poluzowanym pokrętle mocowania prowadnicy (11) obracać pokrętem naciągu łańcucha (12)

• w prawo - celem naciągnięcia łańcucha.
• w lewo - celem poluzowania łańcucha.
• Sprawdzić naciąg łańcucha czy jest prawidłowy.
• Zabezpieczyć dokręcając pokrętło mocowania prowadnicy (11).

UWAGA! Nie można naciągnąć łańcucha nazbyt silnie. Łańcuch pilarki powinien być tak naciągnięty, aby dało się go unieść, w środku prowadnicy na wysokość około 5 mm (rys. G).

Podczas pracy łańcuch pilarki rozgrzewa się, co powoduje jego rozciągnięcie się i poluzowanie, a tym samym występuje niebezpieczeństwo ześlizgnięcia z prowadnicy.

Regulacja przeprowadzona na silnie rozgrzanym łańcuchu może doprowadzić do jego nadmiernego naciągnięcia w miarę stygnięcia.

UWAGA! Nowy łańcuch pilarki wymaga okresu rozruchu, trwającego około 5 minut. Na tym etapie bardzo ważne jest smarowanie łańcucha. Po okresie rozruchu sprawdzić naciąg łańcucha i poprawić go, jeśli trzeba.

Dość często trzeba sprawdzać i regulować jego naciąg, gdyż luźny łańcuch łatwo może spaść z prowadnicy, ulec szybkiemu zużyciu lub spowodować szybkie zużycie prowadnicy.

ŚRODKI DO SMAROWANIA ŁAŃCUCHA

Trwałość łańcucha i prowadnicy pilarki w dużej mierze zależy od jakości zastosowanego czynnika smarującego. Należy używać wyłącznie środki smarujące przeznaczone dla pilarek łańcuchowych.

OSTRZEŻENIE! Nigdy nie wolno stosować starego, zużytego oleju do smarowania łańcucha pilarki.

NAPEŁNIANIE ZBIORNIKA OLEJEM DO SMAROWANIA ŁAŃCUCHA

UWAGA! Nowa pilarka ma pusty zbiornik oleju. Przed użyciem pilarki należy zbiornik napełnić olejem.

Aby zapobiec przedostaniu się brudu do wnętrza zbiornika należy oczyścić korek wlewu oleju (9), przed jego odkręceniem.

- Podnieść ruchomą część pokrywy korka (rys. H) i odkręcić korek wlewu oleju (9).

• Nalać dobrej jakości olej do zbiornika do momentu aż całe okienko wskaźnika poziomu oleju (8) będzie wypełnione olejem (rys. I)
• Zbiornik oleju, po nalaniu oleju, należy zamknąć starannie dokręcając korek wlewu oleju (9).
  Podczas użytkowania pilarki kontrolować poziom oleju w zbiorniku, spogładając na wskaźnik poziomu oleju (8).

SMAROWANIE ŁAŃCUCHA

OSTRZEŻENIE! Aby zapobiec nadmiernemu zużyciu wskutek tarcia łańcuch pilarki i prowadnica muszą być smarowane w czasie pracy.

Nigdy nie wolno pracować pilarką, jeśli nie jest zapewnione smarowanie wymienionych elementów. Gdy łańcuch porusza się na sucho to szybko ulega poważnemu uszkodzeniu cały mechanizm cięcia. Dlatego tak duże znaczenie ma sprawdzanie smarowania łańcucha i kontrola poziomu oleju w czasie użytkowania pilarki.

SPRAWDZENIE SMAROWANIA ŁAŃCUCHA

Smarowanie łańcucha i prowadnicy odbywa się automatycznie. Przed rozpoczęciem pracy sprawdzić smarowanie łańcucha pilarki i poziom oleju w zbiorniku.

• Włączyć pilarkę i trzymać ją nad ziemiaą
• Jeśli dadzą się zauważyć zwiększające się ślady oleju, to znaczy, że smarowanie łańcucha działa właściwie (rys. J).
• Jeśli w ogółe nie ma żadnych śladów oleju, trzeba spróbować oczyścić wylot oleju (18) (rys. E) i kanał olejowy prowadnicy (rys. K) lub skontaktować się z serwisem.

UWAGA! Należy zachować ostrożność i nigdy nie dopuścić do tego, aby pilarka zetknęła się z ziemią. Ze względu bezpieczeństwa zawsze należy zachować odstęp od ziemi co najmniej około 20 cm.

PRZED URUCHOMIENIEM PILARKI ŁAŃCUCHOWEJ

- Sprawdzić czy smarowanie łańcucha i stan pokazywany przez wskaźnik poziomu oleju (8) są właściwe.

- Sprawdzić naciąg łańcucha i ewentualnie go wyregulować, jeśli zachodzi potrzeba.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

OSTRZEŻENIE! Przed uruchomieniem pilarki należy zdjąć osłonę prowadnicy łańcucha i zamontować akumulator.

Pilarka posiada przycisk blokady włącznika zabezpieczający przed przypadkowym uruchomieniem.

Włączenie - wcisnąć przycisk blokady włącznika (5), a następnie przycisk włącznika (6) (rys. L).

Wyłączenie - zwolnić nacisk na przycisk włącznika (6).

OSTRZEŻENIE! Po włączeniu pilarka natychmiast zaczyna pracować ze swoją pełną prędkością.

SPRAWDZENIE HAMULCA ŁAŃCUCHA

UWAGA! Dźwignia hamulca, a zarazem przednia osłona dłoni (3) chroni lewą rękę przed kontaktem z łańcuchem pilarki, służy do automatycznej aktywacji hamulca łańcucha.

Odrzut powstaje, gdy obracający się łańcuch trafi obszarem wokół górnej ćwiartki wierzchołka prowadnicy na twardy przedmiot i zostanie nagle zatrzymany. Obracający się łańcuch zakleszczy się w wierzchołku prowadnicy.

Hamulec łańcucha w przypadku wystarczająco mocnego odrzutu jest automatycznie zaciągany siłą bezwładności lub też może być zaciągnięty przez użytkownika.

Dźwignię hamulca (3) odciągnąć od uchwytu przedniego (4) za pomocą lewej ręki. Hamulec łańcucha zablokuje się w sposób słyszalny. Hamulec łańcucha jest zaciągnięty.

• Pociągnąć dźwignię hamulca (3) lewą rękę w kierunku użytkownika. Dźwignia hamulca (3) zablokuje się w sposób słyszalny. Hamulec łańcucha jest zwolniony.

• Włączyć pilarkę.

• Włączyć hamulec łańcucha. Jeśli łańcuch pilarki zatrzyma się natychmiast, hamulec łańcucha działa prawidłowo.

• Jeśli łańcuch pilarki nie zatrzyma się natychmiast - hamulec łańcucha jest uszkodzony. Nie używać pilarki i skontaktować się z autoryzowanym serwisem.

PRACA PILARKA ŁAŃCUCHOWA

UWAGA! Nigdy nie wolno posługiwać się pilarką łańcuchową w czasie deszczu i w otoczeniu wilgotnym.

OSTRZEŻENIE! Wszystkie części powinny być odpowiednio zamontowane i spełniać wymagania zapewniające właściwą pracę pilarki. Jakikołwiek uszkodzony element zabezpieczający, czy część powinny zostać natychmiast naprawione lub wymienione.

• Przed przystąpieniem do wykonania zamierzonej pracy należy zapoznać się z punktem zawierającym zasady bezpiecznej pracy pilarką łańcuchową. Zaleca się najpierw nabyć wprawy przecinając zbędne kawałki drewna. Umożliwia to także bliższe zapoznanie się z możliwościami pilarki.
• Zawsze należy przestrzegać przepisów bezpieczeństwa.
• Pilarka łańcuchowa może być wykorzystywana wyłącznie do przecinania drewna. Zabrania się przecinać nią innych materiałów.
• Natężenie drgań i zjawisko odrzutu zmieniają się podczas przecinania różnych gatunków drzew.
• Nie wolno wykorzystywać pilarki łańcuchowej jako dźwigni służącej do unoszenia, przesuwania lub rozdzielania obiektów.
• W przypadku zakleszczenia się łańcucha należy wyłączyć silnik i wbić w drewno plastikowy lub drewniany klin, aby uwolnić pilarkę (rys. M). Ponownie uruchomić urządzenie i jeszcze raz ostrożnie przystąpić do przecinania.
• Nie wolno mocować jej do stanowisk stacjonarnych.
• Zabronione jest podłączanie do jej napędu innych urządzeń, które nie są wymienione przez producenta pilarki.
• Podczas przecinania nie ma potrzeby dociskania pilarki z dużą siłą. Trzeba wywrzeć tylko niewielki docisk.

UWAGA! Gdy w czasie cięcia pilarka zostanie zakleszczona w rzazie nie wolno wyciągać jej siłą. Grozi to utratą kontroli nad pilarką i zranieniem operatora oraz/lub uszkodzeniem pilarki.

WSKAZÓWKI PRAKTYCZNE

Odrzut

UWAGA! Należy unikać przecinania wierzchołkiem prowadnicy, gdyż może to spowodować gwałtowny odrzut pilarki do tyłu, ku górze. Przez odrzut rozumie się ruch prowadnicy łańcucha pilarki łańcuchowej ku górze i/lub do tyłu, który może się zdarzyć, gdy łańcuch pilarki, swoim fragmentem znajdującym się przy wierzchołku prowadnicy, napotka na przeszkodę (rys. N). Przy pracy pilarką łańcuchową zawsze należy stosować kompletne wyposażenie bezpieczne oraz odpowiednie ubranie robocze.

• Należy upewnić się czy materiał przecinany jest unieruchomiony w sposób pewny.
• Korzystać z zacisków, aby unieruchomić materiał.
• Podczas uruchamiania i pracy pilarkę należy trzymać obiema rękami.
• W czasie odrzutu pilarka zachowuje się w sposób niekontrolowany, następuje poluzowanie łańcucha.
• Łańcuch niewłaściwie naostrzony zwiększa ryzyko wystąpienia odrzutu.
• Nigdy nie wolno wykonywać przecinania powyżej wysokości ramion.

UWAGA! W przypadku zakleszczenia się łańcucha, przy przecinaniu górną częścią łańcucha, może wystąpić tzw. odrzut skierowany w kierunku operatora. Z tego powodu tam, gdzie to jest możliwe, należy dążyć do przecinania dolną częścią łańcucha, gdyż wówczas, przy zakleszczeniu łańcucha

efekt odrzutu zostanie skierowany w kierunku od ciała operatora, ku przecinanemu drewnu.

PRZECINANIE KAWAŁKÓW DREWNA

Przy przecinaniu kawałków drewna należy przestrzegać wskazówek dotyczących bezpieczeństwa pracy i postępować w sposób następujący:

- Upewnić się czy kawałek materiału nie może się przesunąć.

- Krótkie kawałki materiału, przed rozpoczęciem cięcia, unieruchomić za pomocą zacisków.

- Wolno przecinać wyłącznie drewno lub materiały drewnopochodne.

- Przed przecinaniem upewnić się, że pilarka nie zetknie się z kamieniami lub gwoździami, gdyż to mogłoby spowodować wyrwanie pilarki i uszkodzenie łańcucha pilarki.

- Unikać sytuacji, w których pracująca pilarka mogłaby zetknąć się z drucianym ogrodzeniem lub ziemią.

- Przy obcinaniu gałęzi, na ile to możliwe, podeprzeć pilarkę i nie przecinać wierzchołkiem prowadnicy łańcucha pilarki.

- Uważać na przeszkody takie jak wystające pniaki, korzenie, zagłębienia i dziury w ziemi, gdyż mogą one być przyczyną upadku.

PRZECINANIE PNI DRZEW

• Docisnąć szpon przypory (10) do materiału i wykonać cięcie (rys. O).
• Jeśli nie udało się zakończyć cięcia pomimo wyczerpania możliwości przesuwu pilarki to należy:

- wycofać prowadnicę do tyłu na pewną odległość z przecinanego materiału (przy ruchomym łańcuchu tnącym), przesunąć nieco rękojeść (7) w dół i podeprzeć szpon przypory (10).

- dokończyć cięcie unosząc nieco rękojeść (7).

PRZECINANIE PNIA LEŻĄCEGO NA ZIEMI

OSTRZEŻENIE!

- Zawsze trzeba mieć pewną przyczepność stóp do gruntu. Nie wolno stawać na pniu.

- Uważać na możliwość obrócenia się powalonego pnia.

- Przestrzegać wskazówek instrukcji dotyczących bezpiecznej pracy, aby uniknąć odrzutu pilarki

- Zawsze należy kończyć cięcie od strony występowania napreżenia rozciągającego celem niedopuszczenia do zakleszczenia łańcucha pilarki w rzazie.

• Przed rozpoczęciem pracy sprawdzić kierunek działania naprężenia w pniu, który będzie przecinany, aby uniknąć zakleszczenia łańcucha pilarki.
• Pierwsze cięcie należy wykonać po stronie poddanej naprężeniom rozciągającym, aby je wyeliminować (rys. P).
• Przy przecinaniu pnia leżącego na ziemi najpierw dokonać cięcia na głębokość równą 1/3 jego średnicy, następnie obrócić pień i zakończyć przecinanie po przeciwnej stronie.
• Przy przecinaniu pnia leżącego na ziemi, nie wolno dopuścić do zagłębienia się łańcucha tnącego w grunt, znajdujący się pod pniem. Zaniedbanie tego może spowodować natychmiastowe uszkodzenie łańcucha.
• Przy przecinaniu pni leżących na zboczu operator zawsze powinien znajdować się na stoku powyżej pnia.

PRZECINANIE PNIA UNIESIONEGO NAD ZIEMIA

- W przypadku pni podpartych lub umieszczonych na stabilnych koziołkach w zależności od miejsca przecinania zawsze należy dokonać wcięcia na jedną trzecią grubości pnia od strony występowania naprężenia ściskającego i zakończyć cięcie po przeciwnej stronie (rys. R).

PRZYCINANIE / OBCINANIE GAŁĘZI DRZEW I KRZEWÓW

• Obcinanie gałęzi powalonego drzewa należy rozpocząć przy podstawie ściętego drzewa i kontynuować w stronę szczytu. Małe gałączki należy obcinać jednym cięciem.
• Najpierw sprawdzić, w którą stronę jest gałąź odgięta. Następnie wykonać cięcie wstępne od strony wygięcia i zakończyć przecinanie od strony przeciwnej. Uważać na możliwość odkoczenia gałęzi odcinanej.
• Podczas przycinania gałęzi drzew zawsze powinno się ciąć z góry do dołu umożliwiając swobodne opadnięcie odcinanej gałęzi.

Niekiedy może być jednak przydatne podcięcie gałęzi od spodu (rys. S).

- Należy zachować szczególną uwagę podczas przecinania gałęzi, która może być napreżona. Taka gałąż może po odcięciu odkoczyć i uderzyć operatora.

OSTRZEŻENIE!

• Gałęzi nie wolno obcinać wspinając się na drzewo.
• Nie wolno stawać na drabinach, platformach, kłodach lub w innych pozycjach, które mogą spowodować utratę równowagi i kontroli nad pilarką.
• Nie wolno dokonywać przecinania powyżej wysokości ramion.
• Pilarkę zawsze trzeba trzymać obiema rękami.

OBSŁUGA I KONSERWACJA

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć akumulator z urządzenia.

UWAGA! Zachować ostrożność ze względu na ostre krawędzie łańcucha. Kiedy pilarka nie jest używana prowadnica z łańcuchem powinna być zawsze zabezpieczona osłoną (rys. T)

OSTRZENIE ŁAŃCUCHA PILARKI

Narzędziom tnącym należy poświęcać odpowiednią uwagę. Narzędzia tnące powinny być ostre i czyste, co zapewnia sprawne i bezpieczne wykonanie pracy. Samodzielne ostrzenie łańcucha wymaga niezbędnego sprzętu, jak również umiejętności. Zaleca się czynność ostrzenia łańcucha powierzyć wyspecjalizowanym warsztatom.

PROWADNICA ŁAŃCUCHA

Prowadnica jest narażona na szczególnie intensywne zużycie w części przedniej i spodniej. Aby zapobiec jednostronnemu zużyciu wskutek tarcia, przy okazji każdego ostrzenia łańcucha, zaleca się sprawdzenie prowadnicy.

KOŁO ŁAŃCUCHOWE

Koło łańcuchowe (17) jest narażone na szczególnie intensywne zużycie. Jeśli zostaną zauważone wyraźne oznaki zużycia na zębach koła, koło należy wymienić. Zużyte koło łańcuchowe dodatkowo skraca trwałość łańcucha pilarki. Koło łańcuchowe powinno zostać wymienione przez autoryzowany warsztat serwisowy.

KONSERWACJA I PRZECHOWYWANIE

• Nie należy używać żadnych środków czyszczących lub rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Należy uważać, aby do wnętrza urządzenia nie dostała się woda.
• Zawsze trzeba pamiętać, aby otwory wentylacyjne obudowy silnika były drożne.
• Przy pilarce mogą być przeprowadzane wyłącznie zabiegi konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności mogą być wykonywane tylko przez autoryzowany serwis.
• Nie wolno dokonywać jakichkolwiek zmian w konstrukcji pilarki.
• Pilarka, gdy nie jest użytkowana, powinna być przechowywana w stanie czystym, na płaskiej powierzchni, w suchym miejscu, niedostępnym dla dzieci.
  Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Pilarka łańcuchowa akumulatorowa 58G034
Parametr	Wartość
Napięcie akumulatora	18V DC
Prędkość silnika (bez obciążenia)	3300 min ^-1
Prędkość liniowa łańcucha (bez obciążenia)	6 m/s
Pojemność zbiornika oleju łańcuchowego	100 ml
System podawania oleju łańcuchowego	automatyczny
Koło łańcuchowe (zęby x podziałka)	6 x 3/8"
Typ prowadnicy	10" (250 mm)
Długość robocza prowadnicy	240 mm
Podziałka łańcucha	3/8" (9,525 mm)
Grubość łańcucha	1,3 mm
Klasa ochronności	III
Masa	3,2 kg
Rok produkcji	2021
58G034 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego	L_pA = 90,4 dB (A) K=3dB (A)
Poziom mocy akustycznej	L_WA = 99,4 dB (A) K=3dB (A)
Wartość przyśpieszeń drgań (rękojeść przednia)	a_h = 6,414 m/s2 K=1,5 m/s^2
Wartość przyśpieszeń drgań (rękojeść tylna)	a_h = 4,819 m/s2 K=1,5 m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego L pA oraz poziom mocy akustycznej LWA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań ah (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LwA oraz wartość przyśpieszeń drgań a h zostały zmierzone zgodnie z EN 60745-1. Podany poziom drgań a h może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowią ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku amacji zawarte są w załączonej Karcie Gwarancyjnej.

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]

02-285 Warszawa

e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i

pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

oraz spełnia wymagania norm:

/and fulfils requirements of the following Standards://valamint megfelel az alábbi szabványoknak://a spína požiadavky://a splňuje požadavky norem:/ /u omговаря на изискванията на стандартume://şi îndeplinește cerințele standardelor://und erfüllt die Anforderungen der Normen:// e soddisfa i requisiti delle norme:/

IEC 60745-1:2006; EN 60745-2-13:2009/A1:2010; EN ISO 12100:2010;

EN 55014-1:2017; EN 55014-2:2015;

Jednostka notyfikowana: /Noified

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of the person who established in the Community and authorized to compile the technical file://A műszaki dokumentáció összeállítására felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe://Meno a adresa osoby alebo bydliska v EÚ poverená zostavením technickej dokumentácie:// Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství://Име и адрес на лицето, коемо пребивава или е установено в ЕС, упълномощено да съставя техническото досcue://Numele și adresa persoanei care locuiește sau este stabilită în UE autorizată să întocmească dosarul tehnic:/

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GRUPA

TOPEX

1. Průvodce - 1 ks.
2. Retěz - 1 ks.
3. Vodicí kryt - 1 ks.

PŘÍPRAVA K PRÁCI

1. Sprievodca - 1 ks.
2. Retiazka - 1 ks.
3. Vodiaci kryt - 1 ks.

PRED UVEDENÍM DO PREVÁDZKY

PRENOS RETAZOVEJ PÍLY
