58G034 - Urbis Graphite - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu motorzāģis
Modelis	58G034
Zīmols	Graphite
Akumulatora spriegums	18 V DC
Tukšgaitas dzinēja ātrums	3300 min⁻¹
Ķēdes lineārais ātrums (bez slodzes)	6 m/s
Ķēdes eļļas tvertnes tilpums	100 ml
Eļļas padeves sistēma	Automātiska
Vadības stieņa garums	10" (250 mm)
Vadības darba garums	240 mm
Ķēdes solis	3/8" (9.525 mm)
Ķēdes biezums	1.3 mm
Ķēdes rats	6 zobiem × 3/8" solis
Svars	3.2 kg
Aizsardzības klase	III
Skaņas spiediena līmenis (LpA)	90.4 dB(A) (K=3 dB)
Skaņas jaudas līmenis (LWA)	99.4 dB(A) (K=3 dB)
Vibrācija (priekšējais rokturis)	6.414 m/s² (K=1.5 m/s²)
Vibrācija (aizmugurējais rokturis)	4.819 m/s² (K=1.5 m/s²)
Ķēdes bremze	Automātiska, inerces aktivizēta
Priekšējais rokas aizsargs	Jā (arī ķēdes bremzes svira)
Paredzētais lietojums	Amatieru dārza griešana, atzarošana, malkas sagatavošana
Iekļautie piederumi	Vadības stienis, ķēde, vadības pārsegs

Bieži uzdotie jautājumi - 58G034 Graphite

Kā nospriegot zāģa ķēdi?

Atskrūvējiet vadības stieņa stiprinājuma pogu, tad pagrieziet ķēdes spriegošanas pogu pulksteņrādītāja virzienā, lai pievilktu, vai pretēji pulksteņrādītāja virzienam, lai atslābinātu. Noregulējiet tā, lai ķēdi varētu pacelt apmēram 5 mm vadības stieņa centrā, pēc tam nostipriniet stiprinājuma pogu.

Kāda veida eļļa jāizmanto ķēdes eļļošanai?

Izmantojiet tikai īpašu motorzāģu eļļu. Nekad neizmantojiet vecu vai lietotu eļļu, jo tā var sabojāt zāģi un samazināt veiktspēju.

Kā pārbaudīt ķēdes eļļošanu?

Ieslēdziet motorzāģi un turiet to apmēram 20 cm virs zemes. Ja redzat pieaugošas eļļas pēdas uz zemes, eļļošana darbojas. Ja nē, notīriet eļļas izplūdes atveri un vadības eļļas kanālu vai sazinieties ar servisu.

Kā iedarbināt motorzāģi?

Vispirms pārliecinieties, ka akumulators ir ievietots un ķēdes bremze ir atbrīvota. Nospiediet slēdža bloķēšanas pogu, pēc tam nospiediet slēdža pogu, lai iedarbinātu. Atlaidiet slēdža pogu, lai apturētu.

Kas ir atsitiens un kā no tā izvairīties?

Atsitiens ir pēkšņa augšup/atpakaļ kustība, kad vadības stieņa gals saskaras ar priekšmetu. Lai no tā izvairītos, turiet stingru satvērienu, grieziet zem plecu augstuma, izmantojiet ķēdes apakšējo daļu un ievērojiet drošības norādījumus.

Kā tīrīt un uzturēt motorzāģi?

Pirms apkopes vienmēr izņemiet akumulatoru. Tīriet ar mitru drānu, izvairieties no šķīdinātājiem. Turiet gaisa atveres brīvas. Asiniet ķēdi profesionāli. Uzglabājiet sausā vietā ar uzliktu vadības pārsegu.

Vai es varu izmantot motorzāģi metāla vai plastmasas griešanai?

Nē, motorzāģis ir paredzēts tikai koka griešanai. Tā izmantošana citiem materiāliem var izraisīt bojājumus un palielināt traumu risku.

Ko darīt, ja griešanas laikā ķēde iestrēgst?

Izslēdziet zāģi un izmantojiet plastmasas vai koka ķīli, lai atbrīvotu ķēdi. Nevelciet ar spēku. Restartējiet un grieziet uzmanīgi.

Kā nomainīt vadības stieni un ķēdi?

Izņemiet akumulatoru, atskrūvējiet vadības stieņa stiprinājuma pogu, noņemiet ķēdesrata vāku un noņemiet veco stieni un ķēdi. Uzstādiet jauno ķēdi uz stieņa, novietojiet to uz ķēdes rata, uzlieciet vāku un noregulējiet spriegojumu.

Kādu drošības aprīkojumu jāizmanto, lietojot zāģi?

Valkājiet aizsargbrilles, dzirdes aizsardzību, aizsargcimdus un apģērbu. Turiet bērnus un dzīvniekus prom. Pirms lietošanas pārliecinieties, ka ķēdes bremze darbojas.

LIETOŠANAS INSTRUKCIJA 58G034 Graphite

BRĪDINĀJUMSI Lietojot motorzāgi, ievērojiet drošības noteikumus. Jūsu un trešo personu drošības labad, pirms sākat darbu ar motorzāgi, lūdzu, izlasiet šo rokasgrāmatu. Lūdzu, saglabājiet šo rokasgrāmatu turpmākai izmantošanai.

KĒDES ZĀLU DROŠĪBAS BRĪDINĀJUMI:

- Kad zāgis darbojas, turiet visas kermeņa dajas prom no zāga kēdes. Pirms kēdes zāga iedarbināšanas pārliecinieties, ka zāga kēde neko nesaskaras. Brīdis neuzmanības laikā, darbojoties ar kēdes zāgiem, jūsu apgērbs vai kermenis var sapīties ar zāga kēdi.

• Vienmēr turiet kēdes zāgi ar labo roku uz aizmugurējā roktura un kreiso roku uz priekšējā roktura. Kēdes zāga turēšana ar apgrieztu rokas konfigurāciju palielina miesas bojājumu risku, un to nekad nevajadzētu darīt.
• Valkājiet aizsargbrilles un dzirdes aizsargus. leteicams izmantot papildu aizsargaprīkojumu galvai, rokām, kājām un pēdām. Atbilstošs aizsargapgērbs mazinās miesas bojājumus, lidojot gružiem val nejauši nonākot saskarē ar zāga kēdi. Nelietojiet kēdes zāgi kokā. Kēdes zāga darbība, atrodoties kokā, var izraisīt miesas bojājumus.
• Vienmēr turiet pareizu pamatu un darbiniet kēdes zāgi tikai tad, kad stāvat uz fiksētas, drošas un līdzenas virsmas. Slidenas vai nestabilas virsmas, piemēram, kāpnes, var zaudēt līdzsvaru vai kontrolēt kēdes zāgi.

• Griežot ekstremitašu, kas ir saspringta, esiet uzmanīgs pret atsperes aizmuguri. Kad koksnes škiedru spriedze tiek atbrīvota, ar atsperi noslīpētā ekstremitāte var notriekt operatoru un / vai izmest kēdes zāgi.

• Griežot otu un stādus, izmantojiet īpašu piesardzību. Slaids materiāls var saķert zāga kēdi un tikt saputots pret jums vai novirzīt no līdzsvara.

• Nēsājiet kēdes zāgi aiz priekšējā roktura ar izslēgtu kēdes zāgi un prom no kermana. Pārvadājot vai uzglabājot kēdes zāgi, vienmēr piestipriniet vadotnes vāku. Pareiza kēdes zāga apstrāde samazinās nejaušas saskares iespēju ar kustīgo zāga kēdi.
• levērojiet norādījumus par ellošanu, kēdes nospriegošanu un piederumu maiņu. Nepareizi nospriegota vai ieeļlota kēde var vai nu salauzt, vai arī palielināt atsitiena iespēju.
• Turiet rokturus sausus, tīrus un bez ellas un taukiem. Taukaini, ellaini rokturi ir slideni, tādējādi zaudējot kontroli.
• Nogrieziet tikai koksni. Nelietojiet kēdes zāgi mērkiem, kas nav paredzēti. Piemēram: nelietojiet kēdes zāgi plastmasas, mūra vai citu materiālu celtniecības materiālu griešanai. Kēdes zāga izmantošana citām darbībām, nekā paredzēts, var izraisīt bīstamu situāciju.

SÄKUMA CËLONI UN OPERATORS:

Atsitiens var notikt, kad vadotnes deguns vai gals pieskaras priekšmetam vai kad koks aizveras un saspiež zāga kēdi griezumā. Dažos gadījumos kontakts ar padomu var izraisīt pēkšņu reverso reakciju, virzot joslu uz augšu un atpakal operatora virzienā.

Zāga kēdes saspiešana gar stiena augšdaļu var virzīt stieni ātri atpakal operatora virzienā.

Jebkura no šīm reakcijām var likt jums zaudēt kontroli pār zāgī, kas var izraisīt nopietnus miesas bojājumus. Nepalaujieties tikai uz zāgī iebūvētajām drošības ierīcēm. Kā kēdes zāga lietotājam jums jāveic vairākas darbības, lai griešanas darbos nebūtu negadījumu vai traumu.

Atsitiens ir nepareizas instrumenta izmantošanas un / vai nepareizu darbības procedūru vai apstākļu rezultāts, un to var novērst, veicot atbilstošus piesardzības pasākumus, kā norādīts zemāk:

- Uzturiet stingru sakeri ar ikškiem un pirkstiem, kas apnem motorzāga rokturus, abas rokas uz zāga un novietojiet kernenii un roku, lai jūs varētu pretoties atsitiena spēkiem. Operators var kontrolēt atsitiena spēkus, ja tiek veikti atbilstoši piesardzības pasākumi. Nepalaidiet valā kēdes zāgi.

• Nepārsniedziet un negrieziet virs augstuma. Tas palīdz novērst neparedzētu gala kontaktu un Įauj labāk kontrolēt motorzāgi neparedzētās situācijās.
• Izmantojiet tikai stieņus un kēdes, kuras norādījis ražotājs. Nepareizi nomainīti stieņi un kēdes var izraisīt kēdes pārrāvumu un / vai atsitienu.
• levērojiet zāga kēdes ražotāja norādījumus par asināšanu un apkopi. Samazinot dziluma mērierīces augstumu, var palielināties atsitiens.

PAPILDU DROŠĪBAS PADOMI:

• Zāgi turiet tikai aiz izolētiem rokturiem, jo zāga kēde var pieskarties neredzamajam elektriskajam vadam. Pieskaroties zāga kēdei pie strāvas, kas var darboties, uz darbarīka neaizsargātajām dalām var parādīties spriegums, un operators var izraisīt elektrotraumu.
• Motorzāgi izmanto mājas dārza apkopes griešanai. Tas Ir paredzēts zaru griešanai vai griešanai. lerīce nav paredzēta koku ciršanai.

DARBS

• Esiet īpaši piesardzīgs griešanas beigās, jo zāgis, kuram nav pretestības grieztā materiāla formā, inerces dēļ nokrīt, kas var izraisīt traumas.

• Operatoram ilgstoši strādājot, var rasties tirpšana vai nejutīgums pirkstos un rokās. Pēc tam jums jāpārtrauc strādāt, jo nejutīgums samazina zāga lietošanas precizitāti.

• Darbības laikā zāğis sakarst, uzmanieties, lai ar karstām zāga dalām nepieskartos nevienai atklātai kermana dalai.

• Vienlaicīgi kēdes zāgi drīkst vadīt tikai viena persona. Glabājiet visas citas personas un dzīvniekus prom no motorzāga darbības zonas.

• leslēdzot zāgi, zāga kēde nedrīkst balstīties uz sagriežamā materiāla.

• Bērnus un jauniešus nedrīkst lietot motorzāgi. Motorzāgi drīkst uzticēt tikai pieaugušajiem, kuri zina, kā to izmantot. Ja jūs piegādājat motorzāgi, jābūt pieejamam arī šai lietotāja rokasgrāmatai.

• Ja jūtaties noguris, nekavējoties pārtrauciet kēdes zāga lietošanu.
• Griežot zāgmaterialus vai plānas ekstremitātes, jāizmanto balsts (estakāde).
• Nav atļauts vienlaikus sagriezt vairākus dēļus (sakrautus viens virs otra), materiālus, ko tur cita persona vai tur kāja.
• Garš griezuma elementi ir pareizi jānostiprina.
• Nogāzēs vienmēr veiciet griešanu, stāvot pret nogāzes augšdaļu.
• Griežot cauri, vienmēr izmantojiet balsta nagu kā atbalsta punktu. Turiet zāgi aiz aizmugurējā roktura un virziet to ar priekšējo rokturi.
• Ja nav iespējams uzreiz veikt griezumu, izvelciet zāgi, uzlieciet balstu uz balsta un turpiniet griešanu, paceļot zāga aizmugurējo rokturi.
• Griežot horizontali, novietojiet sevi lenkī, kas vismazāk novirzās no 90 ° uz griešanas līniju. Griešana horizontali prasa lielu koncentrēšanos no zāga operatora puses.
• Ja kēde iestrēgst, griežot ar kēdes augšdaļu, tā sauktais atsitiens ir vērsts uz operatoru. Šī iemesla dēļ, ja iespējams, mēģiniet griezt ar kēdes apakšējo daļu, jo tad, kad kēde ir iestrēgusi, atsitiena efekts tiks novirzīts no operatora kermana.
  • Īpaši piesardzīgi jāpievērš zāgēšanas koksnes zāgēšana. Nogrieztos koka gabalus var izmest jebkurā virzienā (ievainojumu risks!).
• Koku zaru zāgēšana jāveic apmācītam personālam! Ja koku zars nokrīt, ja tas nekontrolēti nokrīt, pastāv ievainojumu risks!
• Uzmanieties no celmiem, kas var ripot operatora virzienā. Lec prom!
• Atsitiena laikā zāgis darbojas nekontrolēti, un kēde klūst valīga.
• Nepareizi uzasināta kēde palielina atsitiena risku.
• Sākot un strādājot, kēdes zāgi turiet ar abām rokām.
• Pārliecinieties, ka griezamais materiāls ir stingri nostiprināts.
• Izmantojiet skavas, lai materiāls noturētos vietā.
• Nekad neplaujiet vairāk nekā vienu zaru vienlaikus. Nogriežot, pievērsiet uzmanību apkārtējiem zariem.

APKOPE UN UZGLABĀŠANA

• Uzturiet visas sastāvdaļas labā stāvoklī, lai pārliecinātos, ka zāģis darbojas droši.
• Drošības nolūkos nomainiet nolietotās vai bojātās detaļas.
  • Sargājiet zāgi no mitruma.
  • Glabājiet bērniem nepieejamā vietā.

UZMANIBU! Neskatoties uz pēc būtības drošo konstrukciju, drošības pasākumu un papildu aizsardzības pasākumu izmantošanu, darba laikā vienmēr pastāv traumu risks.

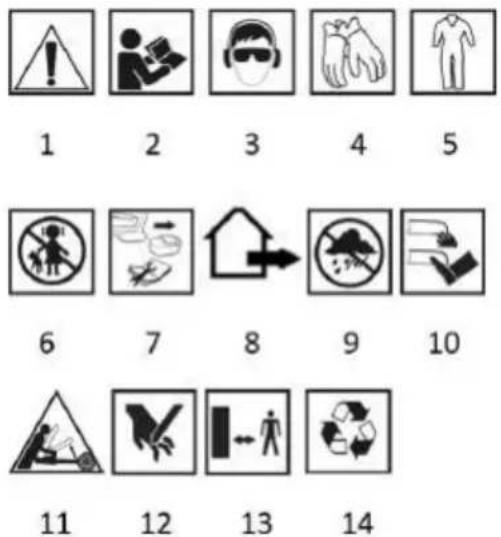

Izmantoto simbolu skaidrojums.

1

2

3

4

5

6

7

8

9

10

1. UZMANĪBU! Veiciet īpašus piesardzības pasākumus.

2. Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!

3. Izmantojiet individuálos aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsarglīdzekļus).

4. Izmantojiet aizsargcimdus.
5. Izmantojiet aizsargapgērbu.
6. Turiet bērnus prom no instrumenta.
7. Pirms regulēšanas vai tīrīšanas izņemiet akumulatoru no ierīces.
8. Dārza ierīce, kas paredzēta izmantošanai ārpus telpām.
9. Aizsargājiet ierīci no mitruma.
10. Turiet ekstremitātes prom no griešanas elementiem!
11. Draudi atsitiena dēl.
12. Piesardzība, risks sagriezt rokas, sagriezt pirkstus.
13. Saglabājiet drošu attālumu no ekspluatācijā esošajām dārza iekārtām.
14. Pârstrâde.

BÜVNIECÍBA UN LIETOŠANA

Bezvada motorzāgis ir rokas tipa ierīce. Piedziņa ir līdzstrāvas komutatora motors. Šāda veida elektroinstrumenti ir paredzēti darbam mājas dārzā. Zāgi var izmantot koku kopšanas zāgēšanai, zaru apgriešanai, malku, kamīna malku sagatavošanai un citām lietām, kurām nepieciešama koksnes zāgēšana. Bezvada motorzāgis ir elektroinstruments, kas paredzēts tikai amatieru lietošanai. Bezvada motorzāgis ir rokas tipa ierīce. Piedziņa ir līdzstrāvas komutatora motors. Šāda veida elektroinstrumenti ir paredzēti darbam mājas dārzā. Zāgi var izmantot koku kopšanas zāgēšanai, zaru apgriešanai, malku, kamīna malku pagatavošanai un citām lietām, kurām nepieciešama koksnes zāgēšana. Bezvada motorzāgis ir elektroinstruments, kas paredzēts tikai amatieru lietošanai.

BRĪDINĀJUMS! Ierīci nedrīkst lietot koku ciršanas laikā. Nelietojiet ierīci pretēji paredzētajam lietojumam.

ZIMEŠANAS LAPU APRAKSTS

Tālāk numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lappusēs.

1. Kēde
2. Celvedis
3. Bremžu svira (priekšējais rokas aizsargs)
4. Priekšējais rokturis
5. Pārslēdziet blokēšanas pogu
6. Pārslēdziet
7. Rokturis
8. Ellas līmeņa indikators
9. Ellas uzpildes vācins
10. Kontroles nags
11. Vadotnes stiprinājuma poga
12. Kēdes spriegojuma poga
13. Zobrata vāks
14. Kēdes vadotnes aizsargs
15. Pārklājiet ākus
16. Skrūve
17. Kēdes ritenis
18. Ellas kanāls
    * Var rasties atškirības starp izstrādājumu un zīmējumu.

IEKÄRTAS UN PIEDERUMI

1. Celvedis - 1 gab.
2. Kēde - 1 gab.
3. Vadotnes vāks - 1 gab.

SAGATAVOŠANĀS DARBAM

KĒDES ZĀGA NODOŠANA

BRĪDINĀJUMS! Pirms kēdes zāga pārvietošanas vienmēr atvienojiet akumulatoru un pabīdiet kēdes vadotnes vāku. Ja ir nepieciešamība pēc kārtas veikt vairākas griešanas darbības, zāgis jāizslēdz starp darbībām, izmantojot slēdzi.

BĀZES UN ZĀGA KĒDES MONTĀŽA

UZMANĪBU! Kēdes vadotne un zāga kēde tiek piegādāti atseviški.

Kēdes zāgis jāatvieno no strāvas avota (akumulatora).

Uzstādot kēdi un pārbaudot kēdi, vienmēr valkājiet aizsargcimdus, lai novērstu asu malu ievainojumus.

BRĪDINĀJUMS! Pirms stieņa montāžas ar kēdi pārbaudiet kēdes griešanas asmeņu pareizu novietojumu (pareizu kēdes novietojumu uz stieņa parāda bultiņa uz stieņa uzgaļa) (A attēls).

• Bīdiet un atlaidiet no fiksatora stieņa stiprinājuma pogas (11) kustīgo daļu (B attēls).
• Pavelciet atpakal pogas kustigo daļu un pagrieziet pretēji pulkstenrādītāja virzienam, atbrīvojot vadotnes stiprinājuma pogas (11) spiedienu (C zīm.).
• Noņemiet zobrata vāku (13), izbīdot pārsega fiksatorus (15) no stiprinājuma caurumiem (D attēls).
• Turiet vadotni (2) vertikāli tā, lai tā gals būtu vērsts uz augšu.
• Uzlieciet kēdi (1), sākot no vadotnes (2) gala.
• Pārliecinieties, ka kēde (1) atrodas vadotnes (2) vadošajā rievā.
• Novietojiet stieni (2) ar pievienoto kēdi (1) uz kēdes riteņa (17) (pārliecinoties, ka tapa (16) atrodas stieņa centrā esošajā rievā) (E, F attēls).
• Novietojiet zobrata vāku (13), ievietojot vāka fiksatorus (15) fiksācijas atverēs un nedaudz pievelciet vadotnes stiprinājuma pogu (11).

ZĀGA KĒDES PIEVILKŠANA

Kad stieņa stiprināšanas poga (11) ir valīga, pagrieziet kēdes nospriegošanas pogu (12)

• pulksteņrādītāja kustības virzienā - lai izstieptu ķēdi.
• pretēji pulksteņrādītāja virzienam - lai atbrīvotu kēdi.
• Pārbaudiet, vai kēdes spriegojums ir pareizs.
• Nostipriniet, pievelkot vadotnes stiprinājuma pogu (11).

UZMANĪBU! Jūs nevarat pievilkt kēdi pārāk cieši. Zāga kēde ir jāpievelk, lai to varētu pacelt, apmēram 5 mm vadotnes centrā (G attēls).

Zāga kēde darbības laikā klūst karsta, kas liek tai izstiepties un atslābināties, un pastāv risks, ka tā noslīdēs no vadotnes. Pielāgojumi loti karstai kēdei var izraisīt kēdes pārmērīgu pievilkšanu, kad tā atdziest.

UZMANĪBU! Jauna zāga kēde prasa apmēram 5 minūtes ilgu ieskriešanās periodu. Šajā posmā ir ľoti svarīgi ellot kēdi. Pēc ieskriešanās perioda pārbaudiet kēdes spriegojumu un, ja nepieciešams, izlabojiet to.

Bieži vien ir jäpärbauda un jäpielägo tä spriegojums, jo valīga kēde var viegli nokrist no vadotnes, ātri nolietoties vai izraisīt ātru vadotnes nodilumu.

KĒDES ELLLOTĀJI

Kēdes un zāga vadotnes izturība lielā mērā ir atkarīga no izmantotās smērvielas kvalitātes. Izmantojiet tikai kēdes zāgiem paredzētas smērvielas.

BRĪDINĀJUMS! Zāga kēdes ellošanai nekad nelletojiet vecu, lietotu ellu.

TVERTNES PIEPILDÍŠANA AR ELLU KĚDES ELLOŠANAI

UZMANĪBU! Jaunajā zāgī ir tukša eļļas tvertne. Pirms kēdes zāga izmantošanas tvertne jāaizpilda ar eļļu.

Lai novērstu netīrumu ieklūšanu rezervuārā, pirms tā noņemšanas notīriet ellas uzpildes vāciņu (9).

• Paceliet aizbāžna vāka kustīgo daļu (H attēls) un atskrūvējiet eļļas uzpildes aizbāzni (9).
• lelejiet labas kvalitātes ellu rezervuārā, līdz viss ellas līmeņa indikatora (8) logs ir piepildīts ar ellu (I attēls).
• Pēc ellas pievienošanas aizveriet ellas tvertni, uzmanīgi pievelkot ellas uzpildes aizbāzni (9).
• Lietojot zāgi, pārbaudiet ellas līmeni tvertnē, aplūkojot ellas līmeņa indikatoru (8).

KĒDES ELLOŠANA

BRĪDINĀJUMS! Lai novērstu pārmērīgu berzes nodilumu, darba laikā zāga kēde un stienis ir jāieeljo.

Nekad nestrādājiet ar motorzāgi, ja nav nodrošināta minēto sastāvdaļu elļošana. Kad kēde izžūst, viss griešanas mehānisms tiek ātri nopietni bojāts. Tāpēc zāga lietošanas laikā ir tik svarīgi pārbaudīt kēdes elļošanu un ellas līmeni.

KĒDES ELLOŠANAS PĀRBAUDE

Kēdes un vadotnes ellošana notiek automātiski. Pirms darba sākšanas pārbaudiet zāga kēdes ellošanu un ellas līmeni rezervuārā.

• leslēdziet kēdes zāgi un noturiet to no zemes
• Ja redzat pieaugošas ellas pēdas, kēdes ellošana darbojas pareizi (J zīm.).
• Ja vispār nav ellas pēdu, mēginiet notīrīt ellas izvadi (18) (E attēls) un ellas vadošo kanālu (K attēls) vai sazinieties ar servisa centru.

UZMANIBU! Esiet piesardzīgs un nekad neļaujiet kēdes zāgim pieskarties zemei. Drošības apsvērumu dēļ vienmēr ievērojiet attālumu no zemes un vismaz 20 cm.

PIRMS KĘDES ZĄGA IEDARBINĀŠANAS

• Pārbaudiet, vai kēdes ellošana un stāvoklis, kas norādīts uz mērstiena (8), ir pareizs.
• Pārbaudiet kēdes spriegojumu un, ja nepieciešams, noregulējiet.

DARBS / IESTATIJUMI

IESLĚGTS IZSLĚGTS

BRĪDINĀJUMS! Pirms lietojat zāgi, noņemiet kēdes vadotnes vāku un ievietojiet akumulatoru.

Zāgim ir slēdža blokēšanas poga, lai novērstu nejaušu iedarbināšanu. leslēgšana - nospiediet slēdža blokēšanas pogu (5) un pēc tam slēdzi (6) (L zīm.). Izslēgšana - atbrīvojiet slēdzi no slēdža (6).

BRĪDINĀJUMS! Ieslēdzot, zāgis nekavējoties sāk darboties ar pilnu ātrumu.

KĒDES BREMŽU PĀRBAUDE

UZMANĪBU! Bremžu svira un vienlaikus priekšējās rokas aizsargs (3) aizsargā kreiso roku no saskares ar zāga kēdi, un to izmanto, lai automātiski aktivizētu kēdes bremzi.

Atsitiens notiek, kad rotējošā kēde ietriecas cietā priekšmetā ar laukumu ap stieņa gala augšējo ceturtdalu un pēkšni tiek apstādināta. Rotējošā kēde iestrēgst stieņa galā.

Kēdes bremzi pietiekami spēcīga atsitiena gadījumā automātiski iedarbina inerces spēks vai lietotājs var to iedarbināt.

Ar kreiso roku pavelciet bremžu sviru (3) no priekšējā roktura (4). Kēdes bremze dzirdami nofiksējas. Kēdes bremze ir ieslēgta.

• Pavelciet bremžu sviru (3) ar kreiso roku pret lietotāju. Bremžu svira (3) dzirdami nofiksējas. Kēdes bremze tagad ir atlaista.
• leslēdziet zāgi.
• leslēdziet kēdes bremzi. Ja zāga kēde nekavējoties apstājas, kēdes bremze darbojas pareizi.
• Ja zāga kēde neapstājas uzreiz, kēdes bremze ir bojāta. Nelietojiet zāgi un sazinieties ar pilnvarotu servisa centru.

KĒDES ZĀGA DARBS

UZMANĪBU! Nekad nelietojiet motorzāgi lietus vai slapjos apstāklos.

BRĪDINĀJUMS! Visām detaļām jābūt pareizi uzstādītām un jāatbilst pareizai zāga darbībai. Jebkurš bojāts drošības elements vai tā daļa nekavējoties jānovērš vai jānomaina.

• Pirms sākat paredzēto darbu, izlasiet sadalu par drošu kēdes zāga darbību. Vispirms ieteicams praktizēt nevajadzīgu koka gabalu griešanu. Tas ľauj arī sīkāk iepazīt zāga iespējas.
• Vienmēr ievērojiet drošības noteikumus.

• Motorzāgi drīkst izmantot tikai koka zāgēšanai. Ar to aizliegts griezt citus materiālus.

• vibrāciju intensitāte un atsitiena maiņas parādība, griežot dažāda veida kokus.

• Nelietojiet kēdes zāgi kā sviru priekšmetu pacelšanai, pārvietošanai vai atdalīšanai.
• Ja kēde ir iestrēgusi, izslēdziet motoru un ievietojiet plastmasas vai koka kīli kokā, lai atbrīvotu zāgi (M zīm.). Restartējiet mašīnu un atkal sāciet uzmanīgi griezt.
• To nedrīkst piestiprināt nekustīgās pozīcijās.
• Diskdzinim ir aizliegts pievienot citas ierīces, kuras nav norādījis zāga ražotājs.
• Griešanas laikā zāgim nav jāpieliek liels spiediens. Ir jāpieliek tikai neliels spiediens.

UZMANĪBU! Ja zāgis griešanas laikā ir iestrēdzis griezumā, to nedrīkst izvilkt ar spēku. Tas var izraisīt zāga kontroles zaudēšanu un operatora ievainojumus un / vai zāga bojājumus.

PRAKTISKIE PADOMI

Atgrüties

UZMANĪBU! Izvairieties griezt ar vadotnes galu, jo tas var izraisīt zāga atsitienu uz augšu. Ar atsitienu saprot kā motorzāga kēdes vadotnes kustību uz augšu un / vai atpakal, kas var notikt, kad zāga kēde saskaras ar škērsli ar tā segmentu virzošās sijas galā (N zīm.).

Strādājot ar motorzāgi, vienmēr izmantojiet pilnīgu drošības aprīkojumu un atbilstošu darba apgērbu.

• Pārliecinieties, ka griezamais materiāls ir stingri nostiprināts.
• Izmantojiet skavas, lai materiāls noturētos vietā.
• Sākot un strādājot, kēdes zāgi turiet ar abām rokām.
• Atsitiena laikā zāgis darbojas nekontrolēti, un kēde klūst valīga.
• Nepareizi uzasināta kēde palielina atsitiena risku.
• Nekad negrieziet virs plecu augstuma.

UZMANĪBU! Kēdes iestrēgšanas gadījumā, griežot ar kēdes augšējo daļu, tā sauktais atsitiens ir vērsts uz operatoru. Šī iemesla dēļ, ja iespējams, mēģiniet griezt ar kēdes apakšējo daļu, jo tad, kad kēde iestrēgst, atsitiena efekts tiks novirzīts no operatora kermana uz griezto koku.

KOKA GRIEZUMS

Griežot koka gabalus, ievērojiet drošības norādījumus un rīkojieties šādi:

• Pārliecinieties, ka materiāla gabals nevar pārvietoties.
• Pirms griešanas piestipriniet išus materiāla gabalus ar skavām.
• Lēnām pārvietojoties tikai sagrieztam kokam vai koka materiāliem.
• Pirms zāgēšanas pārliecinieties, ka zāğis nesaskaras ar akmeņiem vai naglām, jo tas var izlauzt zāgi un sabojāt zāga kēdi.
• Izvairieties no situācijām, kad skriešanas zāgis varētu pieskarties stieplu žogam vai zemei.
• Zāgējot zarus, pēc iespējas vairāk atbalstiet zāgi un ar galu neizgrieziet zāga kēdes stieni.
• Uzmanieties no škēršliem, piemēram, izvirzītiem celmiem, saknēm, iedobumiem un caurumiem zemē, jo tie var izraisīt kritienu.

NOGRIEŠANA CAUR KOKU BAGAŽNIEKIEM

• Nospiediet balsta naglu (10) pret materiālu un izdariet griezumu (O zīm.).
• Ja zāga noplicināšanas dēl nav iespējams pārvietoties, zāgēšanu nevarēja pabeigt, rīkojieties šādi:
• virziet vadotni nedaudz tālāk no sagriežamā materiāla (pārvietojoties zāga kēdei), nedaudz pavirziet rokturi (7) uz leju un atbalstiet balsta nagu (10).
• pabeidziet griezumu, nedaudz pacejot rokturi (7).

GRIEŠANA PĀR ZEMI

BRĪDINĀJUMS!

• Ar kājām vienmēr stingri satveriet zemi. Nav atļauts stāvēt uz bagāžnieka.

• Uzmanieties, lai kritušais bagāžnieks apgāztos.

• Lai izvairītos no zāga atsitiena, ievērojiet drošā darba instrukcijā sniegtos norādījumus

• Vienmēr pabeidziet griešanu stiepes pusē, lai nepieļautu, ka zāga kēde iestrēgst apmalē.
• Pirms darba sākšanas pārbaudiet sagriežamā balka spriegojuma virzienu, lai izvairītos no zāga kēdes iestrēgšanas.
• Veiciet pirmo griezumu stiepes pusē, lai to novērstu (P attēls).
• Griežot celmu, kas atrodas uz zemes, vispirms veiciet griezumu līdz dzilumam, kas vienāds ar 1/3 no tā diametra, pēc tam pagrieziet celmu un pabeidziet griešanu pretējā pusē.
• Griežot uz zemes gulošu celmu, nelaujiet zāga kēdei grimt zemē, kas atrodas zem celma. Pretējā gadījumā kēde var tikt nekavējoties bojāta.
• Griežot balkus, kas atrodas nogāzē, operatoram vienmēr jābūt nogāzē virs balka.

KALNU GRIEŠANA VIRS ZEMES

Attiecībā uz stumbriem, kas tiek atbalstīti vai novietoti uz stabiliem estakādēm, atkarībā no griešanas vietas, vienmēr ievilkiet vienu trešdaļu no stumbra biezuma no sāniem. Spiedes spriegums un pabeidziet griezumu pretējā pusē (R zīm.).

KOKU UN BUKŠU APGRIEŠANA / GRIEŠANA

• Nocirstā koka zaru apgriešana jāsāk nocirstā koka pamatnē un jāturpina virzienā uz augšu. Nogrieziet mazus zarus ar vienu griezumu.
• Vispirms pārbaudiet, kurā virzienā filiāle ir saliekta. Pēc tam veiciet iepriekšēju griezumu no likuma puses un pabeidziet griezumu no pretējās puses. Esiet uzmanīgs, lai sagriežamais zars varētu atsperties.
• Atzarojot koku zarus, jums vienmēr jāgriež no augšas uz leju, laujot sagrieztajiem zariem brīvi krist. Dažreiz tomēr var būt noderīgi zarus nocirst no apakšas (S att.).
• Esiet īpaši piesardzīgs, griežot zarus, kas var būt saspringti. Šāds zars var nolēkt atpakal un iesist operatoram, kad to nogriež.

BRĪDINĀJUMS!

• Kāpjot kokā, zarus nedrīkst nocirst.
- Nestājieties uz kāpnēm, platformām, apałkokiem vai jebkurā citā vietā, kas var zaudēt līdzsvaru un kontroli pār zāgi.
- Negrieziet virs plecu augstuma.
- Vienmēr turiet zāgi ar abām rokām.

APKALPOŠANA UN APKOPE

BRĪDINĀJUMS! Pirms jebkādu uzstādīšanas, regulēšanas, remonta vai apkopes darbību veikšanas izņemiet akumulatoru no ierīces.

UZMANĪBU! Esiet uzmanīgs ar kēdes asajām malām. Kad zāgis netiek izmantots, vadotne un kēde vienmēr jāaizsargā ar aizsargu (T attēls).

ZAGU KEDES STIPRINASANA

Pievērsiet pienācīgu uzmanību griešanas instrumentiem. Griešanas instrumentiem jābūt asiem un tīriem, lai nodrošinātu, kā darbs tiek veikts efektīvi un droši. Kēdes asināšanai pats nepieciešams nepieciešamais aprīkojums, kā arī prasme. Kēdes asināšanu ieteicams uzticēt specializētām darbnīcām.

KĒDES VADĪTĀJS

Vadotne ir īpaši intensīvi pakļauta priekšējām un apakšējām daļām. Lai novērstu berzes nodilumu no vienas puses, katru reizi, kad kēde tiek asināta, ieteicams pārbaudīt vadotni.

KĒDES RITENŠ

Kēdes ritenis (17) ir īpaši intensīvi nodilis. Ja zobratu zobos ir skaidras nodiluma pazīmes, ritenis ir jānomaina. Nolietots kēdes ritenis vēl vairāk saīsina zāga kēdes kalpošanas laiku. Zobrats jānomaina pilnvarotā servisa darbnīcā.

APKOPE UN UZGLABĀŠANA

• Nelietojiet nekādus tīrīšanas līdzekļus vai škīdinātājus, jo tie var sabojāt plastmasas daļas.

• Esiet piesardzīgs, lai ierīcē nenonāktu ūdens.

• Vienmēr pārliecinieties, ka motora korpusā nav aizsegtas ventilācijas atveres.

• Zāgim drīkst veikt tikai šajā rokasgrāmatā aprakstītos apkopes darbus. Citas darbības drīkst veikt tikai pilnvarots servisa centrās.
• neveiciet zāga struktūras izmaiņas.
• Kad zāgis netiek lietots, tas jāuzglabā tīrs, uz līdzenas virsmas, sausā vietā, bērniem nepieejamā vietā.

Visu veidu bojājumus vajadzētu novērst ražotāja pilnvarotam servisam.

TEHNISKIE PARAMETRI

NOMINÄLIE DATI

Bezvada motorzāgis 58G034
Parametrs	vērtība
Akumulatora spriegums	18V DC
Motora apgriezeni (bez slodzes)	3300 min ^1
Kēdes lineārais ātrums (bez slodzes)	6 m/s
Kēdes eļļas tvertnes tilpums	100 ml
Kēdes eļļas padeves sistēma	automātiska
Kēdes ritenis (zobi x solis)	6 x 3/8”
Celveža veids	10” (250 mm)
Vadītāja darba garums	240 mm
Kēdes piķis	3/8” (9,525 mm)
Kēdes biezums	1,3 mm
Aizsardzības klase	III
Mise	3,2 kg
Izlaides gads	2021
58G034 apzīmē gan mašīnas tipu, gan apzīmējumu

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis	L_pA = 90,4 dB (A) K=3dB (A)
Akustiskās jaudas līmenis	L_WA = 99,4 dB (A) K=3dB (A)
Vibrācijas paātrinājuma vērtība (priekšējais rokturis)	a_h = 6,414 m/s^2 K=1,5 m/s^2
Vibrācijas paātrinājuma vērtība (aizmugurējais rokturis)	a_h = 4,819 m/s^2 K=1,5 m/s^2

Informācija par troksni un vibrāciju

Ierīces izstarotā trokšņa līmeni raksturo: izstarotā skaņas spiediena līmenis LpA un skaņas jaudas līmenis LWA (kur K ir mērījumu nenoteiktība). Ierīces izstarotās vibrācijas raksturo vibrācijas paātrinājuma ah vērtība (kur K ir mērījumu nenoteiktība).

Šāda informācija: izstarotā skaņas spiediena līmenis LpA, skaņas jaudas līmenis LWA un vibrācijas paātrinājums ah ir izmērīts saskaņā ar EN 60745-1. Norādīto vibrācijas līmeni ah var izmantot, lai salīdzinātu ierīces un sākotnēji novērtētu vibrācijas iedarbību.

Norādītais vibrācijas līmenis ir reprezentatīvs tikai ierīces pamata lietošanai. Ja mašīnu izmanto dažādām vajadzībām vai ar dažādiem darba instrumentiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs ierīces nepietiekama vai pārāk reti veikta apkope. lepriekš norādītie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darbības laikā.

Lai precīzi novērtētu vibrācijas iedarbību, apsveriet periodus, kad iekārta ir izslēgta vai kad tā ir ieslēgta, bet netiek lietota. Pēc visu faktoru rūpīgas novērtēšanas kopējā vibrācijas iedarbība var būt ievērojami mazāka.

Lai pasargātu lietotāju no vibrāciju ietekmes, jāievieš papildu drošības pasākumi, piemēram: periodiska ierīces un darba rīku apkope, atbilstošas roku temperatūras aizsardzība un pareiza darba organizācija.

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uznēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta ottreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex“) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veidą autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaitā uz tās tekstiem, samazinātām fotogrāfijam, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modificēšana komeroměrķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.

ORIGINAAL KASUTUSJUHENDI TÖLGE JUHTMETA KETTKET 58G034

TÄHELEPANU! ENNE TÖÖRIISTA KASUTAMIST LOE SELLE KASUTUSJUHEND HÖLVALT LÄBI JA HOIDKE SEDA EDASPIDISEKS VÖRDLUSEKS.

ERIOHUTUSJUHISED

ERITUD OHUTUSTINGIMUSED JUHTMETA KETTKETIDELE
