Toote tüüp	Juhtmevaba kettsaag
Mudel	58G034
Bränd	Graphite
Aku pinge	18 V DC
Tühikäigu mootori pöörded	3300 min⁻¹
Keti lineaarne kiirus (tühikäigul)	6 m/s
Keti õlipaagi mahutavus	100 ml
Õli tarnimise süsteem	Automaatne
Juhtlatipikkus	10" (250 mm)
Juhtlati tööpikkus	240 mm
Keti samm	3/8" (9,525 mm)
Keti paksus	1,3 mm
Ketiratas	6 hammast × 3/8" samm
Kaal	3,2 kg
Kaitseklass	III
Helirõhu tase (LpA)	90,4 dB(A) (K=3 dB)
Helivõimsuse tase (LWA)	99,4 dB(A) (K=3 dB)
Vibratsioon (eesmine käepide)	6,414 m/s² (K=1,5 m/s²)
Vibratsioon (tagumine käepide)	4,819 m/s² (K=1,5 m/s²)
Ketipidur	Automaatne inertsiaalse aktiveerimisega
Eesmine kaitsekäepide	Jah (ka ketipiduri hoob)
Kasutusotstarve	Amatöör aia lõikamine, pügamine, küttepuude ettevalmistamine
Kaasasolevad tarvikud	Juhtlatt, kett, juhtkate

Korduma kippuvad küsimused - 58G034 Graphite

Kuidas ma pingutan saeketti?

Lõdvendage juhtlati kinnitusnuppu, seejärel keerake keti pingutusnuppu päripäeva pingutamiseks või vastupäeva lõdvendamiseks. Reguleerige nii, et ketti saab juhtlati keskel umbes 5 mm tõsta, seejärel kinnitage kinnitusnupp.

Millist õli peaksin keti määrimiseks kasutama?

Kasutage ainult spetsiaalset kettsaeõli. Ärge kunagi kasutage vana või kasutatud õli, see võib saagi kahjustada ja vähendada jõudlust.

Kuidas kontrollida keti määrimist?

Lülitage kettsaag sisse ja hoidke seda umbes 20 cm maapinnast kõrgemal. Kui näete maapinnal õlijälgede suurenemist, siis määrimine töötab. Kui mitte, puhastage õli väljalaskeava ja juhtõlikanal või võtke ühendust teenindusega.

Kuidas käivitada kettsaagi?

Esiteks veenduge, et aku on paigaldatud ja ketipidur on vabastatud. Vajutage lüliti lukustusnuppu, seejärel vajutage käivitamiseks lülitusnuppu. Vabastage lülitusnupp seiskamiseks.

Mis on tagasilöök ja kuidas seda vältida?

Tagasilöök on äkiline üles/alla liikumine, kui juhtlati ots puutub kokku objektiga. Selle vältimiseks hoidke tugevat haaret, lõigake allpool õlgade kõrgust, kasutage keti alumist osa ja järgige ohutusjuhiseid.

Kuidas puhastada ja hooldada kettsaagi?

Eemaldage enne hooldust alati aku. Puhastage niiske lapiga, vältige lahusteid. Hoidke õhuavad puhtad. Laske ketti professionaalselt teritada. Hoida kuivas kohas koos juhtkattega.

Kas ma saan kasutada kettsaagi metalli või plasti lõikamiseks?

Ei, kettsaag on ette nähtud ainult puidu lõikamiseks. Selle kasutamine muude materjalide jaoks võib põhjustada kahjustusi ja suurendada vigastusohtu.

Mida peaksin tegema, kui kett lõikamise ajal kinni kiilub?

Lülitage saag välja ja kasutage keti vabastamiseks plastikust või puidust kiilu. Ärge tõmmake jõuga. Käivitage uuesti ja lõigake ettevaatlikult.

Kuidas vahetada juhtlatti ja ketti?

Eemaldage aku, lõdvendage juhtlati kinnitusnuppu, eemaldage hammasratta kate ja võtke vana latt ja kett maha. Paigaldage uus kett latile, asetage see ketirattale, pange kate tagasi ja reguleerige pinget.

Millist turvavarustust peaksin saagi kasutamisel kandma?

Kandke kaitseprille, kuulmiskaitset, kaitsekindaid ja -riietust. Hoidke lapsed ja loomad eemal. Enne kasutamist veenduge, et ketipidur töötab.

KASUTUSJUHEND 58G034 Graphite

HOIATUS! Kettsae kasutamisel järgige ohutusnõudeid. Enda ja kolmandate isikute turvalisuse huvides lugege enne mootorsaega tööle asumist käesolevat juhendit. Hoidke seda juhendit edaspidiseks kasutamiseks.

KETSAE SAHA OHUTUSNÕUDED:

• Hoidke saagi töötamise ajal köiki kehaosi saeketist eemal. Enne mootorsae käivitamist veenduge, et saekett ei puutuks millegagi kokku. Hetk tähelepanematust kettsaagide kasutamisel võib takistada teie riideid või keha saeketiga.
• Hoidke kettsaagi alati parema käega tagumisel käepidemel ja vasakul käepidemel. Kettsae hoidmine tagurpidi käekonfiguratsiooniga suurendab kehavigastuste ohtu ja seda ei tohiks kunagi teha.
• Kandke kaitseprille ja kuulmiskaitsevahendeid. Pea, käte, jalgade ja jalgade jaoks on soovitatav kasutada täiendavaid kaitsevahendeid. Piisav kaitseriietus vähendab kehavigastusi prahi lendamisel või saeketiga juhuslikul kokkupuutel.
• Ärge kasutage kettsaega puul. Kettsae kasutamine puu otsas olles võib põhjustada kehavigastusi.
• Hoidke alati korralikku jalgealust ja kasutage kettsaagi ainult siis, kui seisate kindlal, kindlal ja tasasel pinnal. Libedad või ebastabiilsed pinnad, näiteks redelid, võivad põhjustada kettsae tasakaalu või kontrolli.
• Pinge all oleva jäseme löikamisel olge ettevaatlik vedru tagasi. Kui puitkiudude pinge vabaneb, vöib vedruga koormatud haru operaatorit tabada ja / vöi kettsae kontrolli alt väljuda.
• Pintsli ja istikute lõikamisel olge eriti ettevaatlik. Sihvakas materjal võib saeketi kinni haarata ja vastu piitsutada või tasakaalust välja viia.
• Kettsaag kandke eesmise käepideme juurest välja lülitatud kettsaega ja eemale kehast. Kettsae transportimisel või hoiustamisel paigaldage alati juhraua kate. Kettsae õige käsitsemine vähendab juhusliku kokkupuute tõenäosust liikuva saeketiga.
• Järgige määrimise, keti pingutamise ja tarvikute vahetamise juhiseid. Valesti pingutatud või määritud kett võib kas puruneda või suurendada tagasilöögi võimalust.
• Hoidke käepidemed kuivad, puhtad ning öli- ja rasvavabad. Rasvane ja öline käepide libiseb, põhjustades kontrolli kaotuse.
• Lõika ainult puitu. Ärge kasutage kettsaagi muuks otstarbeks. Näiteks: ärge kasutage kettsaagi plasti, müüritise või muude materjalide ehitusmaterjalide lõikamiseks. Kettsae kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.

PÕHJUSTAMISE PÕHJUSED JA OPERAATORI VÄLTIMINE:

Tagasilöök võib ilmneda siis, kui juhtraua nina või ots puutub vastu eset või kui puit sulgub sisse ja näpistab saeketti sisselõikes.

Mõnel juhul võib otsakontakt põhjustada äkilise vastupidise reaktsiooni, lüües juhtraua üles ja taqasi operaatori suunas.

Saeketi pigistamine piki juhtvarda ülaosa võib lükata juhtvarda kiiresti tagasi operaatori poole.

Mõlemad neist reaktsioonidest võivad teil kaotada kontrolli sae üle, mis võib põhjustada tõsiseid kehavigastusi. Ärge usaldage ainult sae sisseehitatud ohutusseadmeid. Kettsae kasutajana peaksite tegema mitu sammu, et teie lõiketööd ei oleks önnetuste ega vigastuste eest.

Tagasilöök on tööriista väärkasutuse ja / või valede tööprotseduuride või tingimuste tulemus ning seda saab vältida järgmiste ettevaatusabinõude järgimisega:

• Hoidke kindlat haaret, pöidlad ja sörmed ümbritsevad kettsae käepidemeid, mölemad käed sae peal ning asetage keha ja käsi, et saaksite vastu panna tagasilöögijõududele.
  Tagasilöögijõude saab operaator kontrollida, kui võetakse asjakohaseid ettevaatusabinõusid. Ärge laske kettsaagil lahti lasta.
• Ärge sirutage üle ja ärge lõigake kõrgemale kui peaks. See aitab vältida tahtmatut otsakontakti ja võimaldab mootorsaagi paremat juhtimist ootamatutes olukordades.
• Kasutage ainult tootja poolt ette nähtud varreid ja kette. Vale asendusvardad ja ketid võivad põhjustada keti purunemist ja / või tagasilööki.
• Järgige tootja saeketi teritamise ja hooldamise juhiseid. Sügavusmööturi körguse vähendamine vöib suurendada tagasilööki.

TÄIENDAVAD OHUTUSNÖUDED:

• Hoidke saagi ainult isoleeritud käepidemetest, kuna saekett võib puudutada nähtamatut elektritraati. Saeketi puudutamine pingestatud traadi külge võib põhjustada tööriista avatud osadele pinge ja elektrilöögi.
• Kettsaega tehakse koduaias hoolduslöikeid. See on ette nähtud okste lõikamiseks või lõikamiseks. Seade pole mõeldud puude langetamiseks.

TÖÖ

• Olge lõikamise lõpus eriti ettevaatlik, sest saag, millel puudub lõigatud materjali vastupanu, kukub inertsiga alla, mis võib põhjustada vigastusi.
• Pika töö ajal vöib operaatoril tekkida sörmedes ja kätes surin vöi tuimus. Seejärel peaksite töötamise löpetama, kuna tuimus vähendab sae kasutamise täpsust.
• Saag muutub töötamise ajal kuumaks, olge ettevaatlik, et mitte puudutada keha paljaid osi sae kuumade osadega.
• Kettsaagi tohib korraga kasutada ainult üks inimene. Hoidke köiki teisi inimesi ja loomi kettsae tööpiirkonnast eemal.
• Sae käivitamisel ei tohi saekett toetuda lõigatavale materjalile.
• Lapsed ega noored ei tohi mootorsaagi kasutada. Mootorsaagi vöib usaldada ainult täiskasvanutele, kes teavad, kuidas seda kasutada. Kui varustate kettsaega, peab olema saadaval ka see kasutusjuhend.
• Lõpeta kettsae kasutamine kohe, kui tunned end väsinuna.
• Saematerjali või õhukeste jäsemete lõikamisel tuleks kasutada tuge (estakaati).
• Ei ole lubatud lõigata korraga mitu lauda (üksteise otsa laotud), materjali hoiab teine inimene või hoiab jalg.
• Pika lõikega elemendid peaksid olema korralikult fikseeritud.
• Nõlvadel tehke lõikus alati seistes nõlva ülaosaga.
• Kasutage läbilõikamisel tugipunkti alati tugipunktina. Hoidke saagi tagumisest käepidemest ja juhtige seda esikäepidemega.
• Kui korraga pole võimalik lõiget teha, pikendage sae, pange tugi tugipinnale ja jätkake lõikamist sae tagumist käepidet tõstes.
• Horisontaalselt lõikamisel aseta ennast nurga alla, mis on kõige vähem 90 ° kraadist lõikeliinini. Horisontaalne lõikamine nõuab saeoperaatorilt suurt keskendumist.
• Kui kett jääb keti ülaosaga lõikamisel ummikusse, suunatakse nn tagasilöök operaatori poole. Sel põhjusel proovige võimaluse korral keti alumise osaga lõigata, sest siis, kui kett on kinni kiilunud, suunatakse tagasilöögi efekt operaatori kehast eemale.
• Erilist tähelepanu tuleks pöörata löheneva puidu löikamisel. Lõigatud puidutükke võib visata igas suunas (vigastuste oht!).

• Puuoksade lõikamine peaks toimuma väljaõppinud personali poolt! Kui puuoks langeb kontrollimatult, on vigastuste oht!

• Jälgige kände, mis võivad operaatori poole veereda. Hüppa minema!

• Tagasilöögi ajal käitub saag kontrollimatult ja kett vabaneb.
• Valesti teritatud kett suurendab tagasilöögi ohtu.
• Käivitamisel ja töötamisel hoidke kettsaagi kahe käega.
• Veenduge, et lõigatav materjal on kindlalt fikseeritud.
• Materjali paigalhoidmiseks kasutage klambreid.
• Ärge kunagi lõigake korraga rohkem kui ühte oksa. Raiumisel pöörake tähelepanu ümbritsevatele okstele.

HOOLDUS JA SÄILITAMINE

• Hoidke kõiki komponente heas korras, et tagada sae ohutu töö.
• Ohutuse tagamiseks vahetage kulunud või kahjustatud osad.
• Kaitske saagi niiskuse eest.
• Hoida lastele kättesaamatus kohas.

TÄHELEPANU! Hoolimata olemuslikult ohutust konstruktsloonist, turvameetmete ja täiendavate kaitsemeetmete kasutamisest, on töö ajal alati vigastuste oht alles.

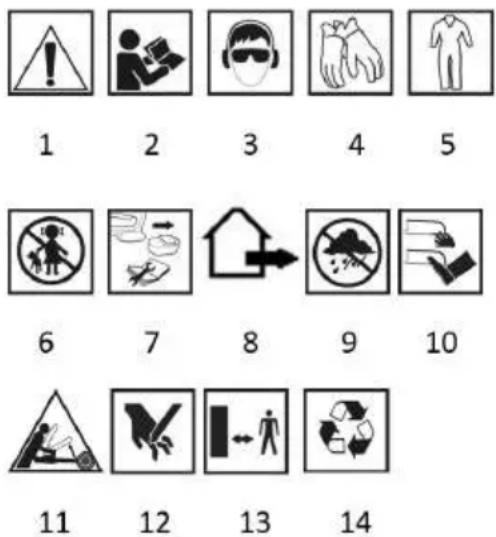

Kasutatud sümbolite selgitus.

1. ETTEVAATUST! Võtke spetsiaalseid ettevaatusabinõusid.
2. Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi!
3. Kasutage isikukaitsevahendeid (kaitseprille, kuulmiskaitset).
4. Kasutage kaitsekindaid.
5. Kasutage kaitseriietust.
6. Hoidke lapsi tööriistast eemal.
7. Enne seadistamist või puhastamist eemaldage aku seadmest.
8. Õues kasutamiseks mõeldud aiaseade.
9. Kaitske seadet niiskuse eest.

10. Hoidke oma jäsemeid löikelementidest eemal!

11. Tagasilöögist tingitud oht.

12. Ettevaatust, käte löikamise oht, sörmede löikamine.
13. Hoidke kasutatavast aiatarvikust ohutut kaugust.
14. Taaskasutus.

EHITUS JA KASUTAMINE

Juhtmeta kettsaag on pihuarvuti tüüpi seade. Ajam on alalisvoolu kommutaatori mootor. Seda tüüpi elektrilised tööriistad on ette nähtud koduaias töötamiseks. Saega saab teha puude hooldustöid, okste lõikamist, küttepuude, kaminapuude ettevalmistamist ja muid puidu saagimist nõudvaid rakendusi. Juhtmeta mootorsaag on elektritööriist, mis on mõeldud ainult amatööriks kasutamiseks. Juhtmeta kettsaag on pihuarvuti tüüpi seade. Ajam on alalisvoolu kommutaatori mootor. Seda tüüpi elektrilised tööriistad on ette nähtud koduaias töötamiseks. Saega saab teha puude hooldustöid, okste lõikamist, küttepuude, kaminapuude ettevalmistomist ja muid puidu saagimist nõudvaid rakendusi. Juhtmeta mootorsaag on elektritööriist, mis on mõeldud ainult amatööriks kasutamiseks.

HOIATUS! Puude langetamise ajal ei tohiks seadet kasutada. Ärge kasutage seadet vastupidiselt selle ettenähtud otstarbele.

JOONISLEHTIDE KIRJELDUS

Allpool olev numeratsioon viitab seadme komponentidele, mis on näidatud käesoleva juhendi graafilistel lehtedel.

1. Kett

2. Juhend

3. Pidurihoob (eesmine käekaitse)

4. Eesmine käepide

5. Lüliti lukustusnupp

6. Lüliti

7. Käepide

8. Ölitase indikaator

9. Öli täiteava kork

10. Kontramendi künis

11. Juhtvarda kinnitusnupp

12. Ketipingutusnupp

13. Ketiratta kate

14. Keti juhikaitse

15. Katke konksud

16. Polt

17. Ketiratas

18. Ölikanal

* Toote ja joonise vahel vöib ilmneda erinevusi.

SEADMED JA TARVIKUD

1. Juhend - 1 tk.

2. kett - 1 tk.

3. Juhikate - 1 tk.

ETTEVALMISTUS TÖÖKS

KETSAE ÜLEANDMINE

HOIATUS! Enne mootorsae liigutamist ühendage aku alati lahti ja libistage keti juhikaanel. Kui on vaja teha mitu lõiketööd järjest, tuleb saag lüliti abil toimingute vahel välja lülitada.

JUHTVARDA JA SAEKETI KOKKUPANEK

TÄHELEPANU! Ketijuhik ja saekett tarnitakse eraldi. Kettsaag tuleks toiteallikast (akust) lahti ühendada. Keti paigaldamisel ja keti kontrollimisel kandke alati kaitsekindaid, et vältida teravate servade vigastamist.

HOIATUS! Enne juhtvarda ketiga kokkupanekut kontrollige keti löiketerade öiget asendit (keti öiget asendit juhtribal näitab juhtvarda otsas olev nool) (joonis A).

• Libistage vardast kinnitusnupu (11) liikuv osa ja vabastage see lukust (joonis B).
• Tõmmake nupu liikuv osa tagasi ja pöörake vastupäeva, vabastades juhtvarda kinnitusnupu (11) rõhu (joonis C).
• Eemaldage ketiratta kate (13), libistades kattesulgurid (15) kinnitusavadest välja (joonis D).
• Hoidke juhikut (2) vertikaalselt nii, et selle ots oleks ülespoole suunatud.
• Paigaldage kett (1), alustades juhtvarda (2) otsast.
• Veenduge, et kett (1) on juhtvarda (2) juhtsoones.
• Asetage varda (2) koos kinnitatud kettiga (1) ketiratta (17) külge (veenduge, et tihvt (16) oleks varda keskel asuvas soones) (joonis E, F).
• Asetage ketiratta kate (13), pannes kattesulgurid (15) kinnitusaukudesse ja pingutage kergelt juhtvarda kinnitusnuppu (11).

SAE KETI PINGUTAMINE

• päripäeva - keti venitamiseks.
• vastupäeva - keti lödvendamiseks.
• Kontrollige, kas keti pinge on öige.
• Kinnitage juhtvarda kinnitusnupu (11) pingutamisega.

TÄHELEPANU! Ketti ei saa liiga tihedalt tömmata. Saekett tuleb selle töstmiseks pingutada, umbes 5 mm juhtvarda keskel (joonis G).

Saekett kuumeneb töötamise ajal, mis põhjustab selle venitamist ja lõdvenemist ning on oht, et see libiseb juhtribalt maha. Väga kuumale kettle tehtud reguleerimised võivad keti jahtumisel liiga pingutada.

TÄHELEPANU! Uue saeketi jaoks on vaja umbes 5-minutist sissesöiduperioodi. Selles etapis on keti määrimine väga oluline. Pärast sissetöötamisperioodi kontrollige keti pinget ja vajadusel korrigeerige seda.

Sageli on vaja selle pinget kontrollida ja reguleerida, sest lahtine kett vöib juhtraua küljest kergesti maha kukkuda, kiiresti kuluda vöi juhtraua kiiret kulumist.

KETTIMÄÄRID

Keti ja sae juhtvarda vastupidavus söltub suuresti kasutatava määrdeaine kvaliteedist. Kasutage ainult kettsaagidele möeldud määrdeaineid.

HOIATUS! Ärge kunagi kasutage saeketi määrimiseks vana, kasutatud öli.

PAAGI TÄITAMINE KETI MÄÄRDAMISEKS OLIGA

TÄHELEPANU! Uuel sael on tühi ölimahuti. Enne mootorsae kasutamist tuleb paak öliga täita.

Et mustus mahuti sisse ei satuks, puhastage enne selle eemaldamist öli täitekorki (9).

• Töstke korgi kaane liikuv osa (joonis H) ja keerake ölitäitekork (9) lahti.
• Valage mahutisse kvaliteetset öli, kuni kogu ölitaseme näidiku (8) aken on öliga täidetud (joonis I)
• Pärast öli lisamist sulgege ölipaak, keerates ettevaatlikult öli täitekorgi (9) kinni.
• Saagi kasutamisel kontrollige paagi ölitaset, vaadates ölitaseme näidikut (8).

KETI MÄÄRIMINE

HOIATUS! Liigse hõördumisega kulumise vältimiseks tuleb saekett ja varda töötamise ajal määrida. Ärge kunagi töötage kettsaega, kui nimetatud komponentide määrimine puudub. Kui kett kuivab, on kogu lõikemehhanism kiiresti tõsiselt kahjustatud. Seetõttu on sae kasutamise ajal nii oluline kontrollida keti määrimist ja ölitaset.

KETI MÄÄRIMISE KONTROLL

Keti ja juhtraua määrimine on automaatne. Enne töö alustamist kontrollige saeketi määrimist ja mahuti ölitaset.

• Lülitage kettsaag sisse ja hoidke seda maast lahti
• Kui näete suurenevaid ölijälgi, töötab keti määrimine korralikult (joonis J).
• Kui ölijälgi pole üldse, proovige öli väljalaskeava (18) (joonis E) ja juhiölikanalit (joonis K) puhastada või pöörduge hoolduskeskusesse.

TÄHELEPANU! Olge ettevaatlik ja ärge lubage kettsaagil maad puudutada. Ohutuse tagamiseks hoidke maapinnast alati vähemalt 20 cm kaugusel.

ENNE KETI SAE HAKKAMIST

• Kontrollige, et keti määrimine ja ölivardal (8) näidatud olek on öiged.
• Kontrollige keti pinget ja vajadusel reguleerige.

TÖÖ / SEADISTAMINE

SISSE VÄLJA

HOIATUS! Enne sae kasutamist eemaldage keti juhikate ja paigaldage aku.

Sael on juhusliku käivitamise vältimiseks lüliti lukustusnupp. Sisselülitamine - vajutage lüliti lukustusnuppu (5) ja seejärel lülitusnuppu (6) (joonis L). Väljalülitamine - vabastage lülitusnupu (6) rõhk.

HOIATUS! Saag hakkab sisselülitamisel kohe täiskiirusel töötama.

KETIPIDURITE KONTROLL

TÄHELEPANU! Pidurihoob ja samal ajal eesmine käekaitse (3) kaitseb vasakut kätt saeketta ga kokkupuutumise eest ja seda kasutatakse ketipiduri automaatseks aktiveerimiseks.

Tagasilöök toimub siis, kui pöörlev kett tabab köva eset riba otsa ülemise veerandi ümbrusega ja äkitselt peatatakse.

Pöörlev kett takerdub varda otsa.

Piisavalt tugeva tagasilöögi korral lülitub ketipidur inertsjõu abil automaatselt sisse või kasutaja saab seda rakendada.

Tömmake vasaku käega pidurihoob (3) esikäepidemest (4) eemale. Ketipidur lukustub kuuldavalt. Ketipidur on sisse lülitatud.

- Tõmmake vasaku käega pidurihoob (3) kasutaja poole.

Pidurihoob (3) haakub kuuldavalt. Ketipidur on nüüd vabastatud.

• Lülitage saag sisse.

- Lülitage ketipidur sisse. Kui saekett peatub kohe, töötab ketipidur korralikult.

- Kui saekett ei peatu kohe, on ketipidur defektne. Ärge kasutage saagi ja pöörduge volitatud hoolduskeskusesse.

KETI SAETÖÖ

TÄHELEPANU! Ärge kunagi kasutage kettsaagi vihmas või märjas olukorras.

HOIATUS! Kõik osad peaksid olema korralikult paigaldatud ja vastama sae nõuetekohaseks kasutamiseks kehtestatud nõuetele. Kõik kahjustatud turvaelemendid või nende osad tuleb viivitamatult parandada või asendada.

- Enne kavandatud töö alustamist lugege jaotist kettsae ohutu kasutamise kohta. Köigepealt on soovitatav harjutada mittevajalikke puidutükke. See võimaldab teil ka sae võimalusi üksikasjalikumalt tundma õppida.

• Järgige alati ohutusnõudeid.

- Kettsaagi võib kasutada ainult puidu lõikamiseks. Muude materjalide lõikamine sellega on keelatud.

- Erinevat tüüpi puude löikamisel muutub vibratsiooni intensiivsus ja tagasilöögi nähtus.

- Ärge kasutage kettsaagi esemete tõstmiseks, liigutamiseks ega eraldamiseks hoovana.

- Kui kett on ummistunud, lülitage mootor välja ja asetage sae vabastamiseks puidust plast- või puukiil (joonis M). Taaskäivitage masin ja alustage uuesti ettevaatlikult lõikamist.

- Seda ei tohi kinnitada statsionaarsetele asenditele.

- Kettasse on keelatud ühendada muid seadmeid, mida sae tootja pole määranud.

- Lõikamisel pole vaja saele suurt survet avaldada. Tuleb rakendada ainult väikest survet.

TÄHELEPANU! Kui saag lõikamise ajal ummikusse jääb, ei tohi seda jõuga välja tömmata. See võib põhjustada sae kontrolli kaotamise ja operaatori vigastamise ja / või sae kahjustamise.

PRAKTILISED NÕUANDED

Tagasilöök

TÄHELEPANU! Vältige lõikamist juhtraua otsaga, kuna see võib põhjustada sae tagasilöögi ülespoole. Tagasilöögi all mõistetakse mootorsae keti juhiku üles- ja / või tagurpidi liikumist, mis võib ilmneda siis, kui saekett kohtub takistusega, mille segment on juhtraua otsas (joonis N).

Kettsaega töötades kasutage alati täielikke turvavarustust ja sobivaid tööriideid.

• Veenduge, et lõigatav materjal on kindlalt fikseeritud.
• Materjali paigalhoidmiseks kasutage klambreid.
• Käivitamisel ja töötamisel hoidke kettsaagi kahe käega.
• Tagasilöögi ajal käitub saag kontrollimatult ja kett vabaneb.
• Valesti teritatud kett suurendab tagasilöögi ohtu.
• Ärge kunagi lõigake üle õlgade kõrguse.

TÄHELEPANU! Keti ülemise osaga lõikamisel ummistumise korral suunatakse operaatori poole nn tagasilöök. Sel põhjusel proovige võimaluse korral keti alumise osaga lõigata, sest siis, kui kett ummistub, suunatakse tagasilöögi efekt operaatori kehast saetud puidu poole.

PUIDU LÕIKAMINE

Puidutükkide lõikamisel järgige ohutusjuhiseid ja toimige järgmiselt:

• Veenduge, et materjalitükk ei saaks liikuda.
• Enne lõikamise alustamist kinnitage lühikesed materjalitükid klambritega.
• Aeglaselt liikuvad ainult lõigatud puit või puidupõhised materjalid.
• Enne lõikamist veenduge, et saag ei puutuks kokku kivide ega naeltega, kuna see võib sae välja murda ja saeketti kahjustada.
• Vältige olukordi, kus jooksev saag võib puudutada traataeda või maad.
• Oksade lõikamisel toeta saag nii palju kui võimalik ja ära lõika saeketi juhtvardast otsaga läbi.
• Jälgige takistusi, nagu väljaulatuvad kännud, juured, lohud ja augud maas, kuna need võivad teid kukkuda.

LÕIKAMINE PUUÜHINGUTE JÄRGI

- Vajutage tugiklamber (10) materjali vastu ja tehke lõige (joonis O).

- Kui lõikamist ei önnestunud lõpule viia, vaatamata sellele, et sae tühjenemine on liikumisvõimeline, tehke järgmist:

- nihutage juhikut lõigatavast materjalist mõnevõrra kaugemale (liikudes saeketti), nihutage käepidet (7) veidi alla ja toetage tugiklambrit (10).

- lõpetage lõige, tõstes käepidet (7) kergelt üles.

MAAL LÕIKAMINE

HOIATUS!

• Holdke jalgadega alati kindlalt maast kinni. Pagasiruumi ei tohi seista.
• Jäligi, et kukkunud pagasiruum ümber pööraks.
• Saagi tagasilöögi vältimiseks järgige ohutu töö juhistes toodud juhiseid
• Löigake lõige alati tömbepoolel, et vältida saeketi sisselõikamist.
• Enne töö alustamist kontrollige saeketi kinnijäämise vältimiseks lõigatava palgi pinge suunda.
• Selle eemaldamiseks tehke esimene lõige tömbeküljel (joonis P).
• Maas lamava kännu lõikamisel tehke esmalt lõige sügavusele, mis võrdub 1/3 selle läbimõõdust, seejärel pöörake kännu ja lõpetage lõikamine vastasküljel.
• Maal lebava kännu lõikamisel ärge laske saeketil kännu all asuvasse maasse vajuda. Selle tegemata jätmine võib ketti koheselt kahjustada.
• Kallakul lebavate palkide lõikamisel peaks operaator olema alati palgi kohal oleval nõlval.

LÕIKAMINE MÄRGIST ÜLE MAA

Stabiilsetele pukkidele toetatud või paigutatud pagasiruumide korral tömmake sõltuvalt lõikamiskohast alati kolmandik pagasiruumi paksusest küljelt. Survetugevus ja lõpetage lõikamine vastasküljel (joonis R).

PUUDE JA PÕÕSADE LÕIKAMINE / Raiumine

• Langetatud puu okste lõikamist tuleks alustada langetatud puu alusest ja jätkata tipu suunas. Lõika ühe lõikega väikesed oksad.
• Kõigepealt kontrollige, mis haru on painutatud. Seejärel tehke esialgne lõikus painde küljelt ja viimistlege lõige vastasküljelt. Olge ettevaatlik, et lõigatav oks võiks tagasi kerkida.
• Puuoksade lõikamisel tuleb alati lõigata ülevalt alla, võimaldades lõigatud okstel vabalt langeda. Mõnikord võib siiski olla kasulik oksad altpoolt alla lõigata (joonis S).
• Olge eriti ettevaatlik, kui lõikate läbi oksad, mis võivad olla pinges. Selline haru võib maha lõigata tagasi hüpata ja operaatorit tabada.

HOIATUS!

• Puu otsa ronides ei tohi oksi lõigata.
• Ärge seiske redelitel, platvormidel, palkidel ega mönel muul asendil, mis vöib kaotada sae tasakaalu ja kontrolli.
• Ärge lõigake üle öla kõrguse.

• Hoidke saagi alati kahe käega.

TEENINDUS JA HOOLDUS

HOIATUS! Enne installimist, reguleerimist, remonti või hooldustoimingute tegemist eemaldage aku seadmest.

TÄHELEPANU! Olge keti teravate servadega ettevaatlik. Kui saagi ei kasutata, peaksid juhtvarda ja kett olema alati kaitstud kaitsega (joonis T).

SAEKETI LÕHENDAMINE

Pöörake piisavalt tähelepanu lõikeriistadele. Lõikeriistad peaksid olema teravad ja puhtad, et tagada töö efektiivne ja ohutu töö. Ketise teritamine nõuab nii vajalikke seadmeid kui ka oskusi. Ketiteritamine on soovitatav usaldada spetsialiseeritud töökodadele.

KETI JUHEND

Juhtvarda on esi- ja alaosa eriti intensiivse kulumise all. Ühelt küljelt hõördumise vältimiseks on soovitatav kontrollida kangi iga kord, kui kett teritatakse.

KETIRATT

Ketiratas (17) on eriti tugevalt kulunud. Kui käiguhammastel on selgeid kulumisjälgä, tuleb ratas välja vahetada. Kulunud ketiratas vähendab saeketta eluiga veelgi. Ketiratas tuleks välja vahetada volitatud hooldustöökojas.

HOOLDUS JA SÄILITAMINE

- Ärge kasutage puhastusvahendeid ega lahusteid, kuna need võivad plastdetaile kahjustada.

- Olge ettevaatlik, et vesi ei satuks seadme sisse.

- Veenduge alati, et mootori korpuse öhuavad ei oleks takistatud.

- Saega tohib teha ainult selles juhendis kirjeldatud hooldustöid. Mis tahes muid toiminguid vöib teha ainult volitatud teeninduskeskus.

- ärge muutke sae struktuuri.

- Kui saagi ei kasutata, tuleb seda hoida puhtana, tasasel pinnal, kuivas ja lastele kättesaamatus kohas.

Kõikvõimalikud vead peaks kõrvaldama tootja volitatud teenindus.

TEHNILISED PARAMEETRID

NOMINAALANDMED

Juhtmeta mootorsaag 58G034
Parameeter	Väärtus
Aku pinge	18V DC
Mootori pöörlemiskiirus (koormuseta)	3300 min ^-1
Keti lineaarne kiirus (koormuseta)	6 m/s
Keti ölipaagi maht	100 ml
Keti ölivarustussüsteem	automatyczny
Ketiratas (hambad x samm)	6 x 3/8"
Juhendi tüüp	10" (250 mm)
Juhendi tööpikkus	240 mm
Keti samm	3/8" (9,525 mm)
Keti paksus	1,3 mm
Kaitseklass	III
Mass	3,2 kg
Tootmisaasta	2021
58G034 tähistab nii masina tüüpi kui ka tähistust

MÜRA JA VIBRATSIOONI ANDMED

Helirõhutase	L_pA = 90,4 dB (A) K=3dB (A)
Müra võimsustase	L_WA= 99,4 dB (A) K=3dB (A)
Vibratsioonikiirenduse väärtus (eesmine käepide)	a_h = 6,414 m/s^2 K=1,5 m/s^2
Vibratsioonikiirenduse väärtus (tagumine käepide)	a_h = 4,819 m/s^2 K=1,5 m/s^2

Müra ja vibratsiooni info

Seadme tekitatava müra taset kirjeldatakse järgmiselt: kiiratava helirõhu LpA tase ja helivõimsuse tase LWA (kus K on möötemääramatus). Seadme kiiratud vibratsioone kirjeldatakse

vibratsiooni kiirenduse ah väärtusega (kus K on mõõtemääramatus).

Järgmine teave: kiiratud heliröhutase LpA, helivõimsuse tase LWA ja vibratsiooni kiirendus ah on mõõdetud vastavalt standardile EN 60745-1. Teatatud vibratsioonitaset ah saab kasutada seadmete võrdlemiseks ja vibratsiooni kokkupuute esialgseks hindamiseks.

Nimetatud vibratsioonitase on tüüpiline ainult seadme põhikasutuseks. Kui masinat kasutatakse erinevatel eesmärkidel või koos erinevate tööriistadega, võib vibratsiooni tase muutuda. Körgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harva hooldamine. Eespool toodud põhjused võivad põhjustada suurema vibratsiooniga kokkupuute kogu tööperioodi vältel.

Vibratsiooniga kokkupuute täpseks hindamiseks võtke arvesse perioode, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid seda ei kasutata. Pärast köigi tegurite hoolikat hindamist võib vibratsiooni üldine kokkupuude olla oluliselt väiksem.

Kasutaja kaitsmiseks vibratsiooni mõju eest tuleks rakendada täiendavaid turvameetmeid, näiteks: seadme ja töövahendite periodiline hooldus, käte sobiva temperatuuri kaitse ja töökorraldus.

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, viige need käitlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Umbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

* Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex”) informeerib, et köik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriõigused kuuluvad eranditult Grupa Topex'ile ja on kaitstud 4. veebruari 1994 autoriõiguste ja muude sarnaste ßiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi või selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma Grupa Topex'i kirjaliku loata on rangelt keelatud ning võib kaasa tuua tsiviilvastutuse ning karistuse.
