INSTRUKCJA OBSŁUGI 67590 Lund

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. uchwyt misy

2. przystawka do szaszlyków

3. tacka ociekowa

4. koszyk obrotowy

5. tacka

6. panel sterujący

7. otwory wentylacyjne

8. kabel zasilający z wtyczką

9. włącznik

10. włącznik oświetlenia wewnętrznego

11. przycisk obrotu rożna

12. kontrola temperatury

13. kontrola czasu

14. wyświetlacz

15. frytki

18.steki

1. ryby

2. krewetki

3. pizza

4. kurczak

5. pieczenie

6. rożen

7. suszenie

8. podgrzewanie

9. kontrolka wentylatora

EN

Przeczytać instrukcję

Uwaga! Gorąca powierzchnia. Nie dotykać.

Bezpieczny kontakt z żywnością

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub przedawcy.

Frytkownica beztłuszczowa jest produktem przeznaczonym do podgrzewania, opiekania, suszenia, grillowania i przygotowywania potraw wymagających obróbki termicznej. Frytkownica do obróbki termicznej wykorzystuje wymuszony przepływ rozgrzanego powietrza, co pozwala na równomierne podgrzanie potraw. W odróżnieniu od tradycyjnych frytkownic nie wymaga smażenia w głębokim tłuszczu, co pozwala na znacznie zdrowsze przygotowanie żywności. Dzięki regulacji temperatury w szerokim zakresie można dopasować parametry pracy produktu do swoich potrzeb. Prawidłowa, niezawodna i bezpieczna praca produktu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania produktu należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie produktu niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Przed rozpoczęciem użytkowania produktu należy jednak usunąć wszystkie elementy opakowania i zabezpieczeń na czas transportu. Wymagane są także czynności przygotowawcze opisane w dalszej części instrukcji.

OGÓLNE ZALECENIA UŻYTKOWANIA

Produkt został zaprojektowany do użytku domowego i zabronione jest wykorzystanie go w zastosowaniach komercyjnych np. zakładach gastronomicznych. Produkt służy tylko do obróbki termicznej potraw, bezpośrednio umieszczonych wewnątrz misy. Zabronione jest wykorzystanie produktu w innym charakterze. Produkt nie służy do podgrzewania i gotowania wody lub innych płynów. Produkt nie służy do przygotowywania potraw przez smażenie w głębokim tłuszczu. Nie umieszczać w misie potraw w opakowaniach wykonanych z tworzyw sztucznych. Zabronione jest samodzielne naprawianie, demontaż lub modyfikacja produktu. Wszelkie naprawy produktu muszą być przeprowadzone przez autoryzowany punkt naprawy. Podczas pracy należy cały czas mieć produkt pod nadzorem. OSTRZEŻENIE! Produkt podczas pracy nagrzewa się do wysokiej temperatury, nie należy dotykać misy, pokrywy oraz innych elementów umieszczonych wewnątrz misy podczas pracy, oraz bezpośrednio po jej zakończeniu grozi to poważnym poparzeniem. Produkt nie jest przeznaczony do użytkowania przez dzieci w wieku do co najmniej 8 lat oraz osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu. Chyba, że będzie nad nimi sprawowany nadzór lub zostanie przeprowadzony instruktaż odnośnie użytkowania produktu w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się produktem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Zalecenia dotyczące transportu i instalacji produktu

Produkt może być postawiony tylko na twardym, płaskim, równym i niepalnym podłożu odpornym na działanie wysokich temperatur. Podłoże powinno wytrzymywać ciężar samego urządzenia oraz żywności na nim umieszczonej. Należy zapewnić przerwę co najmniej 10 cm dookoła bocznych ścianek produktu, nad produktem nie umieszczać materiałów nie odpornych na działanie wysokiej temperatury. Pozwoli to na właściwą wentylację produktu. Nie ustawiać w pobliżu krawędzi np. stołu. Nie stawiać niczego na produkcie. Zaburza to

PL

cyrkulację powietrza i może być przyczyną uszkodzenia produktu, a także pożaru. Produktu nie ustawiać w pobliżu łatwopalnych materiałów, np. firan lub zasłon. Nad produktem nie należy umieszczać żadnych urządzeń elektrycznych. Podczas pracy uwalniana jest para wodna, która może spowodować zwarcie instalacji elektrycznej oraz być przyczyną porażenia elektrycznego. Zabronione jest wiercenie w produkcie jakichkolwiek otworów, a także jakakolwiek inna modyfikacja produktu nieopisana w instrukcji. Produkt przenosić tylko ostudzony, chwytając za spód obudowy. Nie przenosić produktu chwytając za uchwyt misy. Nie przemieszczać produktu ciągnąc za kabel zasilający. Temperatura w miejscu instalacji i użytkowania produktu musi się zawierać w przedziale +10 °C ÷ +38 °C, a wilgotność względna musi być poniżej 90% bez kondensacji pary wodnej.

Zalecenia dotyczące podłączania produktu do zasilania

Przed podłączeniem produktu do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej produktu. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki lub gniazdka celem dopasowania do siebie. Produkt musi być podłączony bezpośrednio do pojedynczego gniazdka sieci zasilającej. Zabronione jest korzystanie z przedłużaczy, rozgałęźników i gniazd podwójnych. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie co najmniej 16 A. Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami. Podczas pracy produktu kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi produktu. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia. Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego produkt. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany. Nie używać produktu z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad.

Zalecania dotyczące użytkowania produktu

OSTRZEŻENIE! Wszystkie akcesoria umieszczone wewnątrz urządzenia oraz obudowa urządzenia mogą być gorące po użyciu. Nie należy ich dotykać gdyż grozi to poważnymi poparzeniami. Odczekać do ostygnięcia elementów urządzenia. Jeżeli zajdzie potrzeba przeniesienia tych elementów przed ostygnięciem, należy chwytać je tylko za uchwyty do tego przeznaczone. Należy stosować rękawice zabezpieczające przed skutkami działania wysokiej temperatury. Upewnić się, że podłoga w pobliżu miejsca użytkowania produktu nie jest śliska. Pozwoli to uniknąć poślizgnięcia, które może spowodować groźne urazy. Ze względu na otwory w akcesoriach należy zachować szczególną ostrożność podczas przenoszenia gorących akcesoriów. Przez otwory mogą wyciekać soki powstające podczas obróbki termicznej żywności. Kontakt z gorącymi sokami może prowadzić do poważnych poparzeń. Produkt może być podłączony do zasilania tylko w czasie pracy. Po jej zakończeniu nale-

PL

ży odłączyć produkt od zasilania, przez wyjęcie wtyczki z gniazdka sieciowego. Nie pozostawiać podłączonego produktu bez nadzoru. Na dnie komory frytkownicy należy zawsze umieścić tackę ociekową. Zmniejszy to ryzyko dostania się cieczy do wnętrza obudowy, a także ułatwi oczyszczanie wnętrza urządzenia. Produkty spożywcze umieszczone w misie nie mogą wystawać ponad krawędź misy. Nie stosować innych akcesoriów niż dołączone do produktu lub dozwolone przez producenta. Wszystkie dołączone akcesoria zostały skonstruowane w taki sposób, aby nie zakłócały obiegu powietrza wewnątrz urządzenia. Podczas przygotowywania potraw należy cały czas obserwować produkt. Żywność pozostawiona bez nadzoru może ulec spaleniu, które może być przyczyną pożaru oraz grożnych oparzeń. Misę oraz inne akcesoria należy przenosić tylko za uchwyt. Misę z gorącą żywnością oraz pozostałe akcesoria należy stawiać tylko na podłożu wytrzymującym wysoką temperaturę, lub stosować podstawki ochronne. W trakcie przygotowywania potraw, wnętrza komory oraz samych potraw należy dotykać tylko za pomocą narzędzi wykonanych z takich materiałów, które wytrzymają temperaturę wytwarzaną przez produkt. Zabronione jest wykorzystywanie do tego gołych rąk. Nie stosować także ostrych, metalowych przedmiotów, które mogą uszkodzić nieprzywierającą powłokę. Jeżeli w trakcie lub po przygotowaniu potrawy pozostaną wewnątrz misy lub wkładu resztki żywności należy je usunąć przed przygotowaniem kolejnej potrawy. Resztki żywności mogą ulec spaleniu, powodując powstanie dymu, nieprzyjemnego zapachu, a także wpłynąć na smak przygotowywanej potrawy. Mogą być także przyczyna pożaru. Do usuwania należy używać narzędzi wykonanych z drewna lub tworzyw sztucznych wytrzymujących temperaturę wytwarzaną przez produkt. Nie stosować narzędzi ostrych oraz wykonanych z metalu. Takie narzędzia mogą uszkodzić powierzchnię misy oraz innych akcesoriów.

OBSŁUGA PRODUKTU

Instalacja, uruchomienie i obsługa produktu

Produkt należy rozpakować, całkowicie usuwając wszystkie elementy opakowania oraz zabezpieczeń na czas transportu. Zaleca się zachować opakowanie, może być pomocne przy późniejszym transporcie i magazynowaniu produktu.

Produkt umyć zgodnie ze wskazówkami z punktu „Konserwacja produktu”.

Produkt ustawić zgodnie z zaleceniami instrukcji.

Dokonać montażu wybranego akcesorium.

Misa posiada demontowany uchwyt. Uchwyt pozwala na przenoszenie gorącej misy. Obrócić blokadę rękijeści, a następnie rękijeść uchwytu należy lekko ścisnąć tak, aby możliwe było zamocowanie uchwytu w prowadnicy misy. Rękijeść misy zabezpieczyć za pomocą blokady, która uniemożliwia odłączenie się misy od rękijeści przez przypadkowe ściśnięcie rękijeści (II).

Ostrzeżenie! Rękojeść zawsze zdemontować z misy przez zamknięciem drzwiczek frytkownicy.

Przystawkę do szaszłków należy zmontować wykorzystując pręt rożna oraz dwa kołnierze mocujące szpilki do szaszłków. Kołnierze nałożyć na pręt rożna i zabezpieczyć ich pozycję za pomocą śruby (III). Oba kołnierze nałożyć tak, aby szpilki były równoległe do pręta rożna. Kołnierze posiadają nacięcia na krawędziach umożliwiające zablokowanie szpilek tak, aby nie wysunęły się podczas obrotu przystawki (IV). Gorącą przystawkę należy przenosić za pomocą dołączonego uchwytu (V).

Pręt rożna można wykorzystać także jako rożen w tym celu należy zamocować do niego dostarczone widelce, które wbite w żywność spowodują, że będzie się obracała razem z rożnem. Do zablokowania widelców służą śruby blokujące.

Uchwyt (V) służy także do przenoszenia rożna oraz koszyka obrotowego.

Otworzyć drzwiczki frytkownicy i umieścić na dnie komory tackę ociekową.

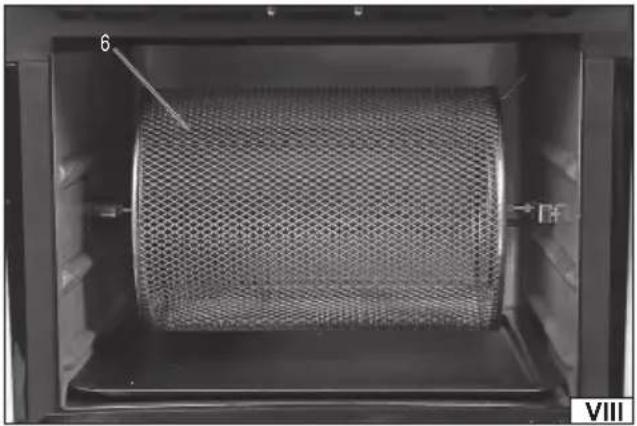

W uchwytach w ścianach bocznych zamocować rożen, przystawkę do szaszłków (VII) lub koszyk obrotowy (VIII). Tacki wsuwa się w prowadnice wytloczone w ścianach bocznych (IX).

Misę stawie się bezpośrednio na tacce ociekowej (X).

Następnie należy zamknąć drzwiczki urządzenia i przejść do ustawień za pomocą panelu sterującego.

Okresowo kontrolować stan przygotowywanej żywności przez przeszklone drzwiczki. W razie potrzeby zmienić nastawę czasu i/ lub temperatury.

PL

Po zakończeniu pracy odłączyć wtyczkę przewodu zasilającego od gniazda. Produkt pozostawić do całkowitego ostygnięcia, a następnie przystąpić do konserwacji.

OSTRZEŻENIE! W trakcie pracy oraz bezpośrednio po jej zakończeniu: akcesoria nagrzewają się do wysokiej temperatury. Należy zachować ostrożność. Kontakt z nagrzanymi elementami produktu może prowadzić do poważnych poparzeń.

Panel sterujący

Produkt został wyposażony w dotykowy panel sterujący z wyświetlaczem świetlnym.

Po podłączeniu produktu do zasilania podświetlony zostanie tylko włącznik.

Dotknięcie włącznika sprawi, że zaświecą się wszystkie elementy wyświetlacza, kolejne naciśniecie włącznika spowoduje ustawienie domyślnej temperatury: 185 °C i domyślnego czasu: 15 min.

Dotknięcie włącznika w dowolnym momencie pracy wyłącza urządzenie, cały wyświetlacz zostanie wygaszony, oprócz kontrolki wentylatora, która zostanie wyłączona po ok 20 sekundach po ustaniu pracy wentylatora.

Dotkniecie przycisku wewnętrznego oświetlenia spowoduje włączenie oświetlenie wewnątrz komory frytkownicy.

Uwaga! Otwarcie drzwiczek w trakcie przygotowywania żywności wstrzymuje proces gotowania i uruchamia podświetlenie wnętrza komory.

Dotknięcie przycisku obrotu rożna uruchamia obrót rożna lub innego akcesorium zamontowanego w uchwytach rożna. Podświetlenie przycisku będzie pulsowało.

Przyciski kontroli temperatury umożliwiają regulację temperatury w zakresie 80 – 200 °C ze skokiem 5 °C.

Przyciski kontroli czasu umożliwiają ustawienie czasu działania urządzenia w zakresie od 1 minuty do 9 minut ze skokiem co 1 minutę, we wszystkich trybach pracy, oprócz suszenia gdzie możliwy jest do wyboru zakres od 2 do 24 godzin ze skokiem 0,5 godziny.

Przycisk oznaczony „+” zwiększa nastawę czasu i temperatury, a przycisk oznaczony „-” zmniejsza nastawę czasu i temperatury.

Czas i temperatura będą wyświetlane na wyświetlaczu wraz z jednostką odpowiadającą danej wielkości.

Urządzenie posiada 10 nastaw zaprogramowanych fabrycznie. Dotknięcie jednego z przycisków nastaw spowoduje samoczynne ustawienie czasu i temperatury wg poniższej tabeli.

Urządzenie uruchomi się samoczynnie po 5 sekundach od dotknięcia przycisku wybranego trybu lub natychmiastowo, jeżeli po dotknięciu przycisku trybu zostanie dotknięty włącznik.

Nastawy czasu i temperatury można zmienić za pomocą przycisków, ale nie da się trybów przeprogramować na stałe.

Przycisk programu Temperatura Czas
Frytki 200	^ 15 min.
Steki 175	^ 25 min.
Ryby 165	^ 15 min.
Krewetki 160	^ 12 min.
Pizza 180	^ 15 min.
Kurczak 185	^ 40 min
Pieczenie 160	^ 30 min.
Rożen 190	^ 30 min.
Suszenie 30	^ 2 godz
Podgrzewanie 115	^ 12 min.

Zmiana jednostki temperatury jest możliwa po jednoczesnym naciśnięciu obu przycisków kontroli temperatury oraz przycisku kontroli czasu oznaczonego „-”.

Porady dotyczące korzystania z frytkownicy beztłuszczowej

Wykorzystanie frytkownicy beztłuszczowej do przygotowywania żywności pozwala zapewnia przewagę nad procesem przygotowywania żywności w tradycyjnym piekarníku lub smażenia w głębokim tłuszczu.

Obniżenie zawartości cholesterolu. Dzięki wykorzystaniu wymuszonego obiegu powietrza następuje zmniejszenie tkanki tłuszczowej żywności oraz obniżenie zawartości cholesterolu.

Oszczędność czasu i energii. Dzięki wysokiej wydajności metody wymuszonego obiegu powietrza do przygotowywania żywności możliwa jest redukcja czasu i energii.

Zachowanie walorów smakowych. Zbyt długi czas i zbyt wysoka temperatura łatwo pozbawiają żywność walorów smakowych. Dzięki łatwej kontroli czasu i temperatury można rozwiązać ten problem.

Dodanie niewielkiej ilości tłuszczu do przygotowywanych potraw spowoduje, że będą chrupiące po przygotowaniu.

Wymieszanie składników w połowie czasu przygotowywania, spowoduje, że zostaną równomiernie podgrzane.

Konserwacja produktu

UWAGA! Wszystkie czynności konserwacyjne należy przeprowadzać przy wyłączonym zasilaniu produktu. W tym celu należy wyjąć wtyczkę kabla zasilającego z gniazdka sieciowego.

PL

UWAGA! Produkt nie może być zanurzany w wodzie ani jakimkolwiek innym płynie. Produktu nie można myć pod bieżącą wodą, w zmywarkach lub wodą pod wysokim ciśnieniem. Akcesoria po zdemontowaniu z produktu i wystudzeniu mogą być myte pod strumieniem bieżącej wody, przez zanurzenie oraz w zmywarkach mechanicznych.

UWAGA! Przed rozpoczęciem mycia należy odczekać do całkowitego ostudzenia wszystkich elementów produktu. Nie przyspieszać procesu chłodzenia przez zanurzenie gorących części w wodzie.

Produkt służy do przygotowywania żywności umieszczonej w akcesoriach, wobec czego należy zadbać o zachowanie właściwej higieny, aby przygotowywanie żywności było bezpieczne.

Do czyszczenia używać łagodnego środka do mycia naczyń. Pozostałości roztworu usunąć za pomocą szmatki nasączonej wodą (pokrywa) lub spłukać strumieniem bieżącej wody (pozostałe elementy). Po wyczyszczeniu produkt wytrzeć do sucha lub pozostawić do wyschnięcia.

Produkt należy wyczyścić przed pierwszym użyciem oraz po każdym użyciu, uprzednio odczekując do jego całkowitego ostygnięcia. Należy wyczyścić wszystkie reszki żywności, które pozostały na produkcie, zapobiegnie to ich przypalaniu przy ponownym użyciu, a także zapobiegnie obniżeniu wydajności produktu.

Nie stosować do czyszczenia rozpuszczalników, środków żracych, alkoholu benzyny lub środków ściernych.

Otwory wentylacyjne pokrywy oczyścić za pomocą odkurzacza.

Magazynowanie i transport produktu

Produkt podczas magazynowania przechowywać w zamykanych pomieszczeniach, chronić przed dostępem kurzu, brudu i wilgo ci. Zaleca się magazynowanie produktu w fabrycznym opakowaniu.

Magazynować produkt w położeniu roboczym. Nie układać produktów warstwach. Nie stawiać niczego na produkcie w trakcie magazynowania.

Produkt transportować w opakowaniu fabrycznym. Chronić przed nadmiernymi wstrząsami w trakcie transportu. Nie stawiać niczego na produkcie w trakcie transportu.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 67590
Napięcie znamionowe [V~] 220 - 240
Częstotliwość znamionowa [Hz] 50 / 60
Moc znamionowa [W] 1800
Klasa izolacji I
Pojemność komory [I] 12
Temperatura pracy [	°C] 30 ~ 200
Masa netto	[kg]	8
