INSTRUKCJA OBSŁUGI CU 4-22 HILTI

Oryginalna instrukcja obsługi

1 Informacje na temat instrukcji obsługi

1.1 Do niniejszej instrukcji obsługi

• Ostrzeżenie! Przed użyciem produktu należy upewnić się, że użytkownik przeczytał i zrozumiał instrukcję obsługi dołączonądo produktu, w tym instrukcje, wskazówkidotyczącebezpieczeństwa oraz ostrzeżenia, rysunki i specyfikacje. W szczególności użytkownik powinien zapoznać się ze wszystkimi instrukcjami, wskazówkami bezpieczeństwa i ostrzeżeniami, rysunkami, specyfikacjami, komponentami i funkcjami. W przypadku niezastosowania się do tego zalecenia może dojść do porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń. Należy zachować instrukcję obsługi wraz ze wszystkimi wytycznymi, wskazówkami bezpieczeństwa i ostrzeżeniami do późniejszego wykorzystania.

• Produkty HILSTI przeznaczone są do użytku profesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.

• Dołączona instrukcja obsługi jest zgodna z aktualnym stanem wiedzy technicznej w momencie oddania do druku. Aktualną wersję można znaleźć online na stronie produktu Hilti. W tym celu należy kliknąć lin lub kod QR w niniejszej instrukcji obsługi, oznaczony symbolem.

• Produkt przekazywać innym użytkownikom wyłącznie z niniejszą instrukcją obsługi.

1.2 Objasnienie symboli

1.2.1 Ostrzeżenia

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastosowano następujące hasła ostrzegawcze:

ZAGROŻENIE

ZAGROŻENIE !

Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTRZEŻENIE

OSTRZEŻENIE !

Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

OSTROŻNIE !

Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do obrażeń ciała lub szkód materialnych.

1.2.2 Symbole w instrukcji obsługi

W niniejszej instrukcji obsługi zastosowano następujące symbole:

Przestrzegać instrukcji obsługi

Wskazówki dotyczące użytkowania i inne przydatne informacje

Obchodzenie się z surowcami wtórnymi

Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych

Hilti Akumulator Li-Ion

Hilti Ładowarka

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole:

Te liczby odnoszą się do rysunków zamieszczonych na początku niniejszej instrukcji obsługi.

Numeracja na rysunkach wskazuje na istotne etapy pracy lub na ważne dla etapów pracy elementy. Te etapy pracy lub elementy są w tekście wyszczególnione odpowiednimi numerami, np. (3).

Numery pozycji zastosowane na rysunku Budowa urządzenia odnoszą się do numerów legendy w rozdziale Ogólna budowa urządzenia.

Na ten znak użytkownik powinien zwrócić szczególną uwagę podczas obsługiwania produktu.

1.3 Symbole na produkcie

1.3.1 Symbole ogólne

Na produkcie mogą być zastosowane następujące symbole:

Produkt obsługuje technologię NFC, która jest kompatybilna z platformami iOS i Android.

	Ładowanie bezprzewodowe
	Prąd stały
	Zastosowany akumulator litowo-jonowyHilti. Należy przestrzegać informacji podanych w rozdzialeUżytkowanie zgodne z przeznaczeniem.
	Jeśli obecne na urządzeniu, to jest ono certyfikowane przez jednostkę certyfikacji na rynek amerykański i kanadyjski według obowiązujących norm.

1.4 Informacje o produkcie

Produkty przeznaczone są do użytkuprofesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.

Oznaczenie typu i numer seryjny umieszczone są na tabliczce znamionowej.

Numer seryjny należy przepisać do poniższej tabeli. Dane o produkcie należy podawać w przypadku pytań do naszego przedstawicielstwa lub serwisu.

Dane dotyczące produktu

Adapter do ładowania ze złączem USB CU	4-22
Generacja 01
Nr seryjny

1.5 Deklaracja zgodności

Producent deklaruje z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującym prawem i obowiązującymi normami.

Techniczna dokumentacja zapisana jest tutaj:

2.1 Ogólne wskazówki bezpieczeństwa

Należy zapoznać się ze wskazówkami dotyczącymi bezpieczeństwa.

▶ Nie patrzeć bezpośrednio w światło (diody LED) produktu ani nie świecić innym osobom w twarz. Istnieje niebezpieczeństwo oślepienia.
- Niebezpieczeństwo odniesienia obrażeń na skutek upadku narzędzia i/lub wyposażenia. Przed rozpo-częciem pracy upewnić się, że akumulator i zamontowane akcesoria są dobrze zamocowane.
Z tym produktem stosować tylko akumulatory Hilti Li-Ion typu B 22.
- Nie umieszczać żadnych ciał obcych między urządzeniem a bezprzewodową podkładką ładującą. Chodzi między innymi o osłony ochronne, metalowe przedmioty, karty magnetyczne, karty bankowe, klucze do drzwi, monety, karty NFC lub chipy RFID. Zakłócają one ładowanie bezprzewodowe i powodują przegrzanie lub same ulegają uszkodzeniu. Przed rozpoczęciem ładowania bezprzewodowego upewnić się, że między urządzeniem a podkładką nie ma ciał obcych.
- Przed rozpoczęciem ładowania bezprzewodowego upewnić się, że adapter do ładowania ze złączem USB jest ustawiony poziomo i nie korzystać z ładowania bezprzewodowego w miejscach narażonych na silne wibracje.
Ostrożnie umieścić urządzenie na bezprzewodowej podkładce ładującej, aby ładowanie bezprzewodowe działało prawidłowo.
W klinikach i szpitalach, w których korzystanie z urządzeń bezprzewodowych jest zabronione, należy przestrzegać przepisów i wyłączyć urządzenie.
Urządzenia bezprzewodowe mogą zakłócać działanie implantów oraz innych urządzeń medycznych, takich jak rozruszniki serca, implanty ślimakowe i aparaty słuchowe. W celu uzyskania szczegółowych informacji należy skontaktować się z producentem urządzenia medycznego. Podczas korzystania z urządzenia należy zachować minimalną odległość 30 cm od urządzeń medycznych.

Produkt należy chronić przed wilgocią. Nie używać produktu w zapylonym, wilgotnym lub zanieczyszczonym środowisku, ponieważ może to spowodować nieprawidłowe działanie. Nie pryskać wodą na produkt.

2.2 Prawidłowe obchodzenie się z akumulatorami

Przestrzegać poniższych wskazówek bezpiecznego używania akumulatorów litowo-jonowych.

Nieprzestrzeganie ich może spowodować podrażnienia skóry, poważne uszkodzenia korozyjne, poparzenia chemiczne, pożar i / lub eksplozje.

• Akumulatorów używać wyłącznie, gdy są w dobrym stanie technicznym.
  Z akumulatorami należy obchodzić się ostrożnie, aby uniknąć uszkodzeń lub wycieku szkodliwego dla zdrowia elektrolitu!
  ▶ W żadnym wypadku nie wolno modyfikować akumulatorów!
• Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C (176°F) oraz palić.
  ▶ Nie używać akumulatorów, które były narażone na uderzenie lub uległy uszkodzeniu w inny sposób. Regularnie sprawdzać akumulatory pod kątem oznak uszkodzenia.
• Nigdy nie używać akumulatorów z odzysku bądź naprawianych.
• Nigdy nie używać akumulatora lub elektronarzędzia zasilanego akumulatorem jako młotka.
  Nigdy nie narażać akumulatorów na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, iskier czy otwartych płomieni. Może to prowadzić do eksplozji.
  ▶ Nie dotykać biegunów akumulatorów palcami, narzędziami, biżuterią ani innymi metalowymi przedmiotami. Może to spowodować uszkodzenie akumulatora oraz szkody materialne i obrażenia ciała.
• Akumulatory chronić przed deszczem, wilgocią i cieczami. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, poparzenia, pożary lub ekspłozje.
  Należy korzystać wyłącznie z prostowników i elektronarzędzi przeznaczonych dla danego typu akumulatora. Przestrzegać przy tym informacji zawartych we właściwych instrukcjach obsługi.
• Nie używać ani przechowywać akumulatorów w środowisku zagrożonym wybuchem.
  ▶ Unikać zwarcia w akumulatorze. Przed włożeniem akumulatora na urządzenie sprawdzić, czy styki akumulatora i urządzenia są czyste i wolne od ciał obcych.
  Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Umieścić akumulator w widocznym, niepalnym miejscu w odpowiedniej odległości od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania akumulatorów litowo-jonowych Hilti”.

3 Opis

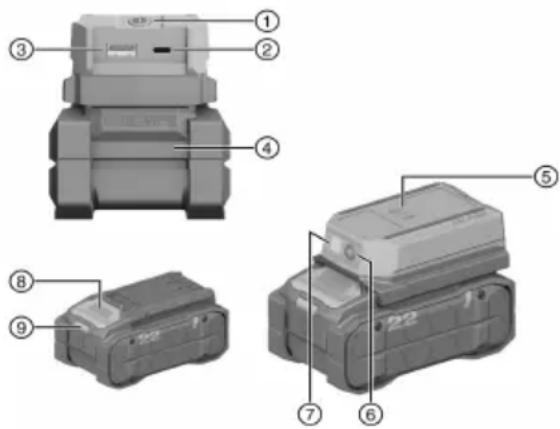

3.1 Ogólna budowa urządzenia

① Przycisk Wł./Wył.
② Złącze USB-C
③ Złącze USB-A
④ Akumulator
⑤ Bezprzewodowa podkładka ładująca
⑥ Przycisk Wł./Wyt. LED
⑦ Dioda LED
⑧ Przycisk odblokowujący akumulator
⑨ Wskaznik stanu akumulatora

3.2 Użytkowanie zgodne z przeznaczeniem

Opisywany produkt to adapter do ładowania ze złączem USB. Służy do ładowania telefonów komórkowych, tabletów, słuchawek i innych urządzeń wyposażonych w złącze USB-A lub USB-C lub funkcję ładowania bezprzewodowego i wykorzystuje litowo-jonowe akumulatory Hilti typu B 22.

HILTI

• Z tym produktem stosować wyłącznie akumulatory litowo-jonowe Hilti Nuron typu B 22. W celu uzyskania optymalnej wydajności Hilti zaleca akumulatory podane dla produktu w tej tabeli.
• Do tych akumulatorów stosować wyłącznie ładowarki Hilti wymienionych w tabeli typów.

3.3 Zakres dostawy

Adapter do ładowania ze złączem USB, instrukcja obsługi

Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group

3.4 Wskazania akumulatora litowo-jonowego

Akumulatory litowo-jonowe Hilti Nuron mogą wyświetlać stan naładowania, komunikaty o błędach oraz stan pracy.

3.4.1 Wskazania stanu naładowania i komunikatów błędów

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała spowodowane ewentualnym upadkiem akumulatora!

Gdy akumulator jest włożony, po naciśnięciu na przycisk odblokowujący należy upewnić się, że akumulator został z powrotem prawidłowo zablokowany w stosowanym produkcie.

Aby uzyskać jedno z poniższych wskazań, należy nacisnąć krótko przycisk odblokowujący akumulator.

Poziom naładowania oraz ewentualne usterki wyświetlane są również w trybie ciągłym, dopóki podłączony produkt jest włączony.

Stan Znaczenie
Cztery (4) diody LED świecą się stale na zielono	Stan naładowania: 100% do 71%
Trzy (3) diody LED świecą się stale na zielono	Stan naładowania: 70% do 51%
Dwie (2) diody LED świecą się stale na zielono	Stan naładowania: 50% do 26%
Jedna (1) dioda LED świeci się stale na zielono	Stan naładowania: 25% do 10%
Jedna (1) dioda LED powoli miga na zielono	Stan naładowania: < 10%
Jedna (1) dioda LED szybko miga na zielono	Akumulator litowo-jonowy jest całkowicie rozładowany. Naładować akumulator.Jeśli po naładowaniu akumulatora dioda LED nadal szybko miga, skontaktować się z serwisem Hilti.
Jedna (1) dioda LED szybko miga na żółto	Akumulator litowo-jonowy lub związany z nim produkt jest przeciążony, zbyt gorący, zbyt zimny lub wystąpiła inna usterka.Utrzymywać temperaturę roboczą produktu i akumulatora w zalecanym zakresie i nie przeciązać produktu podczas jego użytkowania.Jeśli komunikat nie zniknie, zwrócić się do serwisu Hilti.
Jedna (1) dioda LED świeci się stale na żółto	Akumulator litowo-jonowy i produkt z nim połączony nie są kompatybilne. Prosimy zwrócić do serwisu Hilti.
Jedna (1) dioda LED szybko miga na czerwono	Akumulator litowo-jonowy jest zablokowany i nie może być dalej wykorzystywany. Prosimy zwrócić do serwisu Hilti.

3.4.2 Wskazania stanu akumulatora

Aby sprawdzić stan akumulatora, należy przytrzymać przycisk odblokowujący na ponad trzy sekundy.

System nie wykrywa potencjalnego nieprawidłowego działania akumulatora spowodowanego niewłaściwym użytkowaniem, takim jak upuszczenie, przebicie, zewnętrzne uszkodzenie termiczne itp.

Stan Znaczenie
Wszystkie diody świecą w formie światła rucho-mego, a następnie jedna (1) dioda świeci ciągle w kolorze zielonym.	Akumulator nadaje się do dalszego użytkowania
Wszystkie diody świecą w formie światła ruchomego, a następnie jedna (1) dioda miga szybko żółto.	Nie można zakończyć weryfikacji stanu akumulatora. Powtórzyć czynność lub skontaktować się z serwisem Hilti.
Wszystkie diody świecą w formie światła ruchomego, a następnie jedna (1) dioda świeci ciągle kolorze czerwonym.	Jeśli podłączony produkt może być nadal używany, poziom naładowania akumulatora wynosi mniej niż 50%.Jeśli podłączony produkt nie może być dłużej używany, poziom naładowania akumulatora jest zbyt niski i należy go wymienić. Prosimy zwrócić do serwisu Hilti.

4 Dane techniczne

4.1 Informacje o produkcie

Napięcie znamionowe		21,6 V
Cieżar bez akumulatora zgodnie z EPTA Procedure 01		260 g(9,17 oz)
Moc wyjściowa (jednostkowo) USB-A		5V/3A, 9V/2A, 12V/1.5A (≤18 W)
		USB-C
		Bezprzewodowo
Moc wyjściowa (łącznie) USB-A +	USB-C + bezprze-wodowo	≤ 93 W
Temperatura przechowywania		-20 °C ... 60 °C(-4,0 °F ... 140,0 °F)
Temperatura otoczenia podczas eksploatacji		-17 °C ... 40 °C(1,4 °F ... 104,0 °F)

4.2 Parametry łączności bezprzewodowej

Częstotliwość bezprzewodowej transmisji energii	115 kHz ... 148 kHz
Maksymalne natężenie pola H	5.2 dBuA/m (@10m)

4.3 Akumulator

Napięcie robocze akumulatora	21,6 V
Masa akumulatora	Patrz rozdział „Użytkowanie zgodne z przeznaczeniem”
Temperatura otoczenia podczas eksploatacji	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Temperatura przechowywania	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Temperatura akumulatora na początku procesu ładowania	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Przygotowanie do pracy

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała przez niezamierzone uruchomienie!

- Przed rozpoczęciem ustawień urządzenia, wymianą osprzętu lub odłożeniem urządzenia wyjąć akumulator.

Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na produkcie.

5.1 Ładowanie akumulatora

1. Przed rozpoczęciem ładowania należy przeczytać instrukcję obsługi prostownika.
2. Należy zwrócić uwagę, aby styki akumulatora i prostownik były czyste i suche.
3. Ładować akumulator za pomocą odpowiedniego prostownika. → Strona 191

5.2 Zakładanie akumulatora

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała przez zwarcie lub spadający akumulator!

Przed włożeniem akumulatora w urządzenie upewnić się, czy styki akumulatora i urządzenia są czyste i wolne od ciał obcych.
- Upewnić się, że akumulator zawsze jest poprawnie włożony.

1. Przed pierwszym uruchomieniem należy całkowicie naładować akumulator.
2. Wsunąć akumulator w produkt do słyszalnego zatrzaśnięcia.
3. Skontrolować prawidłowe zamocowanie akumulatora.

5.3 Zdejmowanie akumulatora

1. Nacisnąć przycisk odblokowujący akumulatora.
2. Wyjąć akumulator z produktu.

6 Obsługa

Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na produkcie.

6.1 Włączanie/wyłączanie

1. W celu włączenia produktu nacisnąć krótko przycisk Wł./Wył. lub przycisk Wł./Wył. LED.
2. W celu wyłączenia produktu nacisnąć przycisk Wł./ Wył. przez 1,5 sekundy.

Produkt wyłącza się automatycznie po upływie 5 minut bez użytkowania.

6.2 Ładowanie urządzenia za pomocą złącza USB

Połączyć przewód ładowania urządzenia ze złączem USB adaptera do ładowania.

Przy zimnej i suchej pogodzie może zadziałać funkcja ochrony przed wyładowaniami elektrostatycznymi (ESD) i spowodować wyłączenie produktu. W celu przywrócenia normalnego działania należy wyjąć i ponownie włożyć akumulator.

6.3 Bezprzewodowe ładowanie urządzenia

Umieścić urządzenie na środku bezprzewodowej podkładki ładującej. Sprawdzić stan naładowania urządzenia.

Produkt posiada wewnętrzny system zarządzania temperaturą i dynamicznie dostosowuje moc wyjściową do temperatury otoczenia.

Ładowanie bezprzewodowe zostanie automatycznie zakończone po upływie 5 minut, jeśli nie zostanie wykryte żadne urządzenie bezprzewodowe. Aby ponownie włączyć funkcję ładowania bezprzewodowego, nacisnąć krótko przycisk Wł./Wył. lub przycisk Wł./Wył. LED.

6.4 Włączanie i wyłączanie lampki LED

Nacisnąć przycisk WŁ./WYŁ. LED, aby włączyć lampkę LED. W celu wyłączenia lampki LED należy ponownie nacisnąć przycisk WŁ./Wył. LED.

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń jeśli akumulator jest włożony!

Przed przystąpieniem do wszelkich czynności konserwacyjnych należy zawsze wyjmować akumulator!

Konserwacja produktu

• Ostrożnie usunąć przywierające zanieczyszczenia.
• Ostrożnie wyczyścić szczeliny wentylacyjne suchą, miękką szczotką, jeżeli są.
• Obudowę czyścic tylko lekko zwilżoną ściereczką. Nie stosować środków pielęgnacyjnych zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.
• Aby oczyścić styki produktu, używać czystej i suchej szmatki.

Konserwacja akumulatorów litowo-jonowych

• Nigdy nie używać akumulatora z niedrożnymi szczelinami wentylacyjnymi. Ostrożnie wyczyścić szczeliny wentylacyjne suchą, miękką szczotką.
• Unikać niepotrzebnego wystawiania akumulatora na działanie pyłu lub brudu. Nigdy nie wystawiać akumulatora na działanie dużej wilgotności (np. zanurzanie w wodzie lub pozostawianie na deszczu). Jeżeli akumulator zostanie zamoczony, należy traktować go jak akumulator uszkodzony. Umieścić go w szczelnym, niepalnym pojemniku i skontaktować się z serwisem Hilti.
• Akumulator musi być czysty oraz wolny od innego oleju i smaru. Nie wolno dopuścić do niepotrzebnego gromadzenia się kurzu lub brudu na akumulatorze. Czyścić akumulator suchą, miękką szczotką lub czystą, suchą szmatką. Nie stosować środków zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.

Nie dotykać styków akumulatora i usunąć z nich smar, który nie został nałożony fabrycznie.

- Obudowęczyścićtylko lekko zwilżoną ściereczką. Nie stosować środków zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.

Utrzymanie urządzenia we właściwym stanie technicznym

OSTRZEŻENIE

Niebezpieczeństwo porażenia prądem! Niefachowe wykonywanie napraw podzespołów elektrycznych może prowadzić do ciężkich obrażeń ciała i oparzeń.

• Naprawy elementów elektrycznych mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków.
• Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń a elementy obsługi pod względem prawidłowego działania.
• W razie uszkodzeń i/lub zakłóceń w funkcjonowaniu, nie używać produktu. Niezwłocznie oddać produkt do naprawy w serwisie Hilti.
• Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich prawidłowe działanie.

W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne, materiały eksploatacyjne i wyposażenie. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group

8 Transport i przechowywanie

Transport urządzeń elektrycznych i akumulatorów

OSTROŻNIE

Niezamierzone włączenie podczas transportu!

Zawsze transportować produkty z wyjątkymi akumulatorami!

▶ Wyjąć akumulator/akumulatory.
- Nigdy nie przechowywać ani nie transportować akumulatorów luzem. Podczas transportu akumulatory powinny być zabezpieczone przed uderzeniami i wibracjami oraz odizolowane od jakichkolwiek materiałów przewodzących prąd lub innych akumulatorów, aby nie mogło stykać się z innymi biegunami akumulatorów i spowodować zwarcia. Przestrzegać lokalnych przepisów transportowych dotyczących akumulatorów.
▶ Nie wysyłać akumulatorów pocztą. Jeśli wysłane mają zostać sprawne akumulatory, zwrócić się do odpowiedniej firmy kurierskiej.

- Przed każdym użyciem oraz przed i po długim okresie transportu sprawdzić, czy produkt i akumulatory nie uległy uszkodzeniu.

Przechowywanie urządzeń elektrycznych i akumulatorów

OSTRZEŻENIE

Niezamierzone uszkodzenie spowodowane uszkodzonymi akumulatorami lub akumulatorami, z których wycieka płyn!

Zawsze przechowywać produkty z wyjątkymi akumulatorami.

Produkt i akumulatory przechowywać w miejscu chłodnym i suchym. Przestrzegać wartości granicznych temperatury podanych w danych technicznych.
▶ Nie przechowywać akumulatorów na ładowarce. Po zakończeniu procesu ładowania zawsze wyjmować akumulator z prostownika.
▶ Nigdy nie przechowywać akumulatorów na słońcu, na źródłach ciepła ani za szybą.
Produkt i akumulatory przechowywać w miejscu niedostępnym dla dzieci i osób nieupoważnionych.
- Przed każdym użyciem oraz przed i po długim okresie transportu sprawdzić, czy produkt i akumulatory nie uległy uszkodzeniu.

9 Pomoc w przypadku awarii

W przypadku jakichkolwiek błędów zwracać uwagę na stan naładowania akumulatora. Patrz rozdział Wskazania akumulatora litowo-jonowego → Strona 192.

W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti.

Awaria Możliwa przyczyna	Rozwiązanie
Urzadzenie nie działa. Akumulator nie jest prawidłowo zamocowany.		► Zatrzasnąć akumulator ze słyszalnym kliknięciem.
		Akumulator jest prawie rozładowany.► Naładować akumulator.
		Produkt wyłącza się automatycznie po upływie 5 minut bez użytkowania.► Nacisnąć krótko przycisk lub przycisk Wt./Wył. LED, aby włączyć produkt.
Urzadzenia nie można naładować bezprzewodowo.	Urzadzenie nie jest prawidłowo umieszczone na bezprzewodowej podkładce ładującej.	► Dopasować cewkę urządzenia do symbolu ładowania bezprzewodowego na produkcie.
	Ładowanie bezprzewodowe zostanie automatycznie zakończone po upływie 5 minut, jeśli nie zostanie wykryte żadne urządzenie bezprzewodowe.	► Nacisnąć krótko przycisk Wt./Wył. lub przycisk Wt./Wył. LED, aby ponownie aktywowa funkcję ładowania bezprzewodowego.
Akumulator rozładowuje się szybciej niż zwykle.	Bardzo niska temperatura otoczenia.	► Pozostawić akumulator do powolnego rozgrzania do temperatury pokojowej.
Akumulator nie zatrzaskuje się ze słyszalnym kliknięciem.	Zabrudzone zaczepy akumulatora.	► Wyczyścić zapadki zatrzaskowe i zatrzasnąć akumulator w pozycji roboczej.
Silne nagrzewanie się produktu lub akumulatora.	-Usterka elektryczna.	► Natychmiast wyłączyć produkt, wyjąć akumulator, obserwować, co się z nim dzieje, pozostaw do ostygnięcia i skontaktować się z serwisem Hilti.
Moc wyjściowa produktu jest ograniczona.	W wysokich temperaturach prędkość ładowania spada, a moc zostaje ograniczona.	► Pozostawić produkt do ostygnięcia do temperatury pokojo wej.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała w wyniku nieprawidłowej utylizacji! Wydobywające się gazy lub płyny mogą stwarzać zagrożenie dla zdrowia.

▶ Nie wysyłać uszkodzonych akumulatorów!
Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć.
- Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci.
Zutylizować akumulator w swoim Hilti Store lub zwrócić się do odpowiedniego zakładu utylizacji odpadów.

Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego korzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti yjmuje zużyte urządzenia w celu ponownego wykorzystania. Informacje na ten temat można uzyskać punkcie serwisowym Hilti lub u doradcy handlowego.

▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komunalnymi!

11 Gwarancja producenta na urządzenia

W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti.

12 Objąśnienia

12.1 Wskazówka FCC (obowiązuje w USA)

Podczas testów urządzenie zachowało wartości graniczne, określone w rozdziale 15 przepisów FCC dla cyfrowych urządzeń klasy B. Wartości graniczne przewidują dla instalacji w obszarach mieszkalnych wystarczającą ochronę przed promieniowaniem zakłócającym. Urządzenia tego typu wytwarzają i wykorzystują wysokie częstotliwości oraz mogą je emitować. Nieprzestrzeganie odnośnych wskazówek podczas instalacji oraz eksploatacji może spowodować zakłócenia odbioru fal radiowych.

W przypadku niektórych instalacji nie można jednak wykluczyć wystąpienia zakłóceń. Jeśli urządzenie powoduje zakłócenia odbioru fal radiowych lub telewizyjnych, co można stwierdzić wyłączając i ponownie włączając urządzenie, użytkownik powinien usunąć zakłócenia wykonując następujące czynności:

• Na nowo ustawić lub przestawić antenę odbiorczą.
• Zwiększyć odstęp pomiędzy urządzeniem a odbiornikiem.
• Podłączyć urządzenie do gniazda innego obwodu prądu, niż ten, do którego podłączono odbiornik.
• Zwrócić się o pomoc do sprzedawcy lub doświadczonego technika RTV.

Urządzenie to spełnia wymagania wynikające z paragrafu 15 przepisów FCC. Aby uruchomić urządzenie, spełnione muszą być dwa poniższe warunki:

• Urządzenie nie może powodować żadnych szkodliwych zakłóceń.
• Urządzenie powinno pochłaniać wszelkie promieniowanie, łącznie z promieniowaniem powodującym niepożądane reakcje.

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez firmę Hilti jako dopuszczalne, mogą unieważnić prawo użytkownika do korzystania z urządzenia.

12.2 Wskazówka IC (obowiązuje w Kanadzie)

To urządzenie zawiera nieobjęte obowiązkiem uzyskania licencji nadajniki/odbiorniki, które spełniają wymagania bezlicencyjnych standardów RSS określonych przez Innovation, Science and Economic Development Canada (ISED). Uruchomienie urządzenia podlega rygorowi spełnienia dwóch poniższych warunków:

• Urządzenie nie może powodować żadnych zakłóceń.
• Urządzenie musi pochłaniać wszelkie promieniowanie, w tym promieniowanie powodujące niepożądane działanie urządzenia.

12.3 Oświadczenie o ekspozycji na promieniowanie (obowiązuje w USA)

Niniejsze urządzenie jest zgodne z wartościami granicznymi FCC dotyczącymi narażenia na promieniowanie w środowisku niekontrolowanym. Podczas pozycjonowania i eksploatacji urządzenia należy zachować odległość ponad 20 cm między nadajnikiem a ciałem użytkownika.

12.4 Oświadczenie o ekspozycji na promieniowanie (obowiązuje w Kanadzie)

Niniejsze urządzenie jest zgodne z wartościami granicznymi IC dotyczącymi narażenia na promieniowanie w środowisku niekontrolowanym. Podczas pozycjonowania i eksploatacji urządzenia należy zachować odległość co najmniej 10 cm między nadajnikiem a ciałem użytkownika.

12.5 Oświadczenie o ekspozycji na promieniowanie (obowiązuje w UE)

To urządzenie zostało przetestowane pod kątem użytkowania w środowisku niekontrolowanym. W celu spełnienia wymagań dotyczących wartości granicznych RF obciążenia należy zachować minimalną odległość 20 cm między ciałem użytkownika a produktem.

13 Dalsze informacje

Wyposażenie, urządzenia systemowe i dodatkowe informacje na temat produktu można znaleźć → tutaj.

Chińska dyrektywa RoHS (dyrektywa w sprawie ograniczenia stosowania substancji niebezpiecznych)

Ta tabela dotyczy rynku chińskiego.

Tajwańska dyrektywa RoHS (dyrektywa w sprawie ograniczenia stosowania substancji niebezpiecznych)

限用物質含有情況標示聲明書

Ta tabela dotyczy rynku tajwańskiego.

14 Akumulatory litowo-jonowe Hilti

Uwagi dotyczące bezpieczeństwa i użytkowania

W niniejszej dokumentacji pojęcie akumulator stosowane jest dla ładowalnych akumulatorów litowo-jonowych, w których kilka ogniw litowo-jonowych połączonych jest w jeden zespół. Są one przeznaczone do elektronarzędzi Hilti i mogą być wykorzystywane tylko wraz z nimi. Stosować wyłącznie oryginalne akumulatory Hilti!

Opis

Hilti Akumulatory są wyposażone w system zarządzania ogniwami i ochrony ogniw.

Akumulatory składają się z ogniw zawierających materiał litowo-jonowy, zapewniający wysoką gęstość energii. Ogniwa litowo-jonowe wykazują bardzo niewielki efekt pamięci, ale są bardzo wrażliwe na uderzenia, głębokie rozładowanie i wysokie temperatury.

Produkty dopuszczone do akumulatorów Hilti można znaleźć w Hilti Store lub na: www.hilti.group

Bezpieczeństwo

• Przestrzegać poniższych wskazówek bezpiecznego używania akumulatorów litowo-jonowych.
  Nieprzestrzeganie ich może spowodować podrażnienia skóry, poważne uszkodzenia korozyjne, poparzenia chemiczne, pożar i / lub eksplozje.
  Z akumulatorami należy obchodzić się ostrożnie, aby uniknąć uszkodzeń lub wycieku szkodliwego dla zdrowia elektrolitu!
  ▶ W żadnym wypadku nie wolno modyfikować akumulatorów!
• Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C ani palić.
  ▶ Nie używać akumulatorów, które były narażone na uderzenie lub uległy uszkodzeniu w inny sposób. Regularnie sprawdzać akumulatory pod kątem oznak uszkodzenia.
  ▶ Nigdy nie używać akumulatorów z odzysku bądź naprawianych.
• Nigdy nie używać akumulatora lub elektronarzędzia zasilanego akumulatorem jako młotka.
• Nigdy nie narażać akumulatorów na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, iskier czy otwartych płomieni. Może to prowadzić do eksplozji.
  ▶ Nie dotykać biegunów akumulatorów palcami, narzędziami, biżuterią ani innymi metalowymi przedmiotami. Może to spowodować uszkodzenie akumulatora oraz szkody materialne i obrażenia ciała.
  Akumulatory chronić przed deszczem, wilgocią i cieczami. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, poparzenia, pożary lub ekspłozje.
  Należy korzystać wyłącznie z prostowników i elektronarzędzi przeznaczonych dla danego typu akumulatora. Przestrzegać przy tym informacji zawartych we właściwych instrukcjach obsługi.
• Nie używać ani przechowywać akumulatorów w środowisku zagrożonym wybuchem.
  Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Umieścić akumulator w widocznym, niepalnym miejscu w odpowiedniej odległości od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Postępować zgodnie ze wskazówkam w rozdziale postępowanie Środki w przypadku zapalenia się akumulatora.

Postępowanie w razie uszkodzenia akumulatora

Zawsze kontaktować się z partnerem serwisowym Hilti, jeśli akumulator zostanie uszkodzony.
▶ Nie stosować akumulatorów, z którego wycieka ciecz.
W razie wycieku cieczy unikać bezpośredniego kontaktu z oczami i/ lub skórą. Zawsze nosić rękawice i okulary ochronne podczas kontaktu z elektrolitem.
Do usunięcia elektrolitu wyciekłego z akumulatora użyć dopuszczonego chemicznego środka czyszczącego. Przestrzegać lokalnych przepisów dotyczących usuwania elektrolitu.
- Uszkodzony akumulator włożyć do niepalnego pojemnika i przysypać suchym piaskiem, kredą (CaCO3) lub krzemianem (wermikulit). Następnie zamknąć szczelnie pokrywę i przechowywać pojemnik z dala od łatwopalnych gazów, cieczy lub przedmiotów.
Zutylizować akumulator w lokalnym Hilti Store lub zwrócić się do odpowiedniego zakładu utylizacji odpadów. Przestrzegać lokalnych przepisów dotyczących transportu uszkodzonych akumulatorów!

Postępowanie w przypadku, gdy akumulator przestanie działać

Zwrócić uwagę na nietypowe zachowanie akumulatora, jak nieprawidłowe ładowanie lub nietypowo długi czas ładowania, odczuwalny spadek mocy, nietypową aktywność diody lub wyciek elektrolitu. Są to wyraźne oznaki wewnętrznego problemu.
W razie podejrzenia wewnętrznego problemu z akumulatorami, skontaktować się z partnerem serwisowym Hilti.
- Jeśli akumulator nie działa, nie da się już naładować lub wycieka z niego elektrolit, należy go zutylizować w opisany powyżej sposób. Patrz rozdział Konserwacja i utylizacja.

Postępowanie w przypadku zapalenia się akumulatora

OSTRZEŻENIE

Niebezpieczeństwo zapalenia się akumulatora! Płonący akumulator emituje niebezpieczne i wybuchowe ciecze i opary, które mogą powodować uszkodzenia korozyjne, poparzenia lub eksplozje.

Przy zwalczaniu pożarów akumulatorów nosić środki ochrony indywidualnej.
Zapewnić odpowiednią wentylację, aby niebezpieczne lub wybuchowe opary mogły uchodzić.

HILTI

W razie wytwarzania dużej ilości dymu natychmiast opuścić pomieszczenie.
W razie podrażnienia dróg oddechowych skonsultować się z lekarzem.
- Przed podjęciem próby gaszenia wezwać straż pożarną.
Pożary akumulatorów zwalczać wyłącznie przy użyciu wody z zachowaniem jak największej odległości. Gaszenie za pomocą gaśnic proszkowych i koców gaśniczych jest w przypadku akumulatorów litowo-jonowych nieskuteczne. Pożaryotoczeniamożnazwalczaćza pomocą tradycyjnychśrodkówgaśniczych.
- Nie próbować przenosić dużej liczby płonących akumulatorów. Usunąć niepłonące materiały z najbliższego otoczenia, odizolowując w ten sposób płonące akumulatory.

W przypadku akumulatorów, które nie schładzają się, dymią lub płona:

Wziąć go na łopatę i wrzucić do wiadra z wodą. Chłodzące działanie wody spowalnia rozprzestrzenianie się pożaru na te ogniwa akumulatora, które jeszcze nie osiągnęły krytycznej temperatury zapłonu.
Pozostawić akumulator przez co najmniej 24 godziny w wiadrze, tak aby całkowicie się schłodził.
▶ Patrz rozdział Postępowanie w razie uszkodzenia akumulatora.

Dane dotyczące transportu i przechowywania

▶ Temperatura robocza otoczenia pomiędzy -17°C a +60°C / 1°F a 140°F.
▶ Temperatura przechowywania pomiędzy -20^ a +40^ / -4^ a 104^ .
▶ Nie przechowywać akumulatorów na ładowarce. Po zakończeniu procesu ładowania zawsze wyjmować akumulator z prostownika.
- Akumulatory przechowywać w miarę możliwości w miejscu chłodnym i suchym. Przechowywanie w chłodnym miejscu zwiększa żywotność akumulatora. Nigdy nie przechowywać akumulatorów na słońcu, na grzejnikach ani za szybą.
▶ Nie wysyłać akumulatorów pocztą. Jeśli wysłane mają zostać sprawne akumulatory, zwrócić się do odpowiedniej firmy kurierskiej.
- Nigdy nie przechowywać ani nie transportować akumulatorów luzem. Podczas transportu akumulatory powinny być zabezpieczone przed uderzeniami i wibracjami oraz odizolowane od jakichkolwiek materiałów przewodzących prąd lub innych akumulatorów, aby nie mogło stykać się z innymi biegunami akumulatorów i spowodować zwarcia. Przestrzegać lokalnych przepisów dotyczących transportu akumulatorów.

Konserwacja i utylizacja

Utrzymywać akumulator w czystości, nie może być on zanieczyszczony smarem ani olejem. Unikać obecności zbędnego pyłu i brudu na akumulatorze. Wyczyścić akumulator suchym, miękkim pędzelkiem lub czystą i suchą ściereczką.
- Nigdy nie używać akumulatora z niedrożnymi szczelinami wentylacyjnymi. Ostrożnie wyczyścić szczeliny wentylacyjne suchą, miękką szczotką.
Zapobiegać przedostawaniu się ciał obcych do wnętrza urządzenia.
▶ Nie dopuszczać do wnikania wilgoci do wnętrza akumulatora. Jeśli wilgoć wnikneła do akumulatora, należy obchodzić się z nim jak z akumulatorem uszkodzonym i odizolować go w niepalnym pojemniku.

- Patrz rozdział Postępowanie w razie uszkodzenia akumulatora.

W razie nieprawidłowej utylizacji wydobywające się gazy lub płyny mogą stwarzać zagrożenie dla zdrowia. Zutylizować akumulator w swoim Hilti Store lub zwrócić się do odpowiedniego zakładu utylizacji odpadów. Przestrzegać lokalnych przepisów dotyczących transportu uszkodzonych akumulatorów!
▶ Nie wyrzucać akumulatorów z odpadami komunalnymi.
- Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć.

Edward-Louis Przybyłowicz
