用户手册 CU 4-22 HILTI
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
□□□□□ □□ □□□ □□ □□□ □□□.
□□ □□ □ □□ □□□ □□ □□□ □□□□ □□□□.
▶ □□ □□□ □□□ □□ □□□□. □□□ □□ □□□ □□□ □□ □□ □□□ □□□□.
제품 제원
| USB CU 4-22 | |
| 01 | |
1.5 적합성 선언
□ □□□ □□ □□ □□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □
□□ □□□ □□□ □□□□ □□□□.
- 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
- HILTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
- 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
- 將產品交予他人時，必須連同本操作說明書一併轉交。
僅適用於台灣
進口商：喜利得股份有限公司
地址：新北市板橋區
新站路16號24樓22041
電話: 0800-221-036
1.2 已使用的符號解釋
1.2.1 警告
警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：
危險
危險！
此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。
警告
警告！
此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。
注意
注意！
▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。
1.2.2 操作說明中的符號
本操作說明中採用以下符號：
請遵照操作說明
使用說明與其他資訊
處理可回收的材料
不可將電子設備與電池當作家庭廢棄物處置
Hilti 鋰電池
Hilti 充電器
1.2.3 圖解中的符號
圖解中採用了以下符號：
號碼對應操作說明的開始處的圖解。
3
圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。
概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。
本符號是為了讓您在操作本產品時可以注意某些重點。
1.3 產品上的符號
1.3.1 一般符號
產品上會採用下列符號：
本產品支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。
無線充電
直流電 (DC)
使用Hilti鋰電池類型系列。請遵守預期用途一節所提供之資訊。
若產品上有此符號，代表產品已通過該認證機構的認證，適用於美國和加拿大市場。
1.4 產品資訊
HILITI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
類型名稱和序號都標示於額定銘牌上。
在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。
產品資訊
| USB充電變壓器 CU 4-22 | |
| 產品代別 01 | |
| 序號 |
1.5 符合聲明
基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。
技術文件已歸檔：
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany
2 安全性
2.1 一般安全須知
請詳閱所有的安全須知及其他說明。
▶ 請勿直視本產品的光源（LED），並且勿將光束瞄準其他人的臉部。如此可預防暈眩或眼睛受傷的危險。
▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確保電池和安裝的配件已確實固定。
▶ 本產品限使用B 22系列Hilti鋰電池。
請勿於您的裝置和無線充電板之間置入任何異物。這包括保護套、金屬物件、金融卡、門鑰匙、錢幣、NFC卡或RFID晶片。這些物品會干擾無線充電，並導致過熱或使其自身受損。開始無線充電前，請確保無任何異物。
▶ 無線充電前，請確保USB充電變壓器為水平狀態，並且不要於強烈震動處進行無線充電。
▶ 小心地將您的裝置放置於無線充電板上，以確保無線充電正確運作。
在禁止使用無線裝置之診所及醫院中，請遵守規定並將您的裝置關閉。
▶ 無線裝置可能對如心律調節器、人工耳蝸植入體和助聽器等醫療植入物及其他醫療裝置造成干擾。詳細情況請洽詢您醫療裝置的製造商。使用裝置時，請與醫療裝置保持至少30 cm的最短距離。
▶ 請避免產品受潮。請勿於多塵、潮濕或髒污的環境使用本產品，否則可能會導致故障。請勿將水潑灑到本產品上。
2.2 小心處理和使用電池
▶ 請遵守下列安全操作和使用鋰電池的安全須知。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請使用狀態完好無損的電池。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
避免電池正負極發生短路。將電池裝入裝置前，請檢查電池的接點和裝置內有無其他異物。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰離子電池安全注意事項和使用」文件。

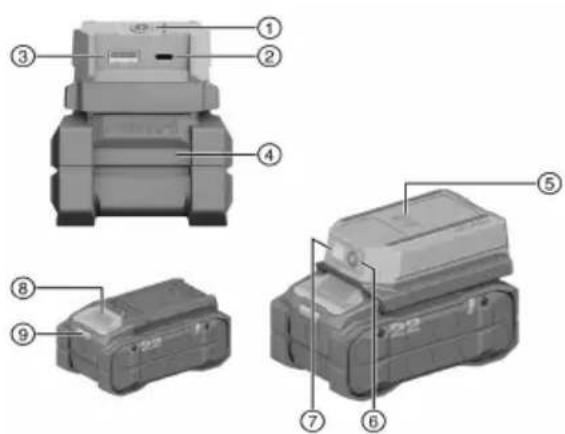

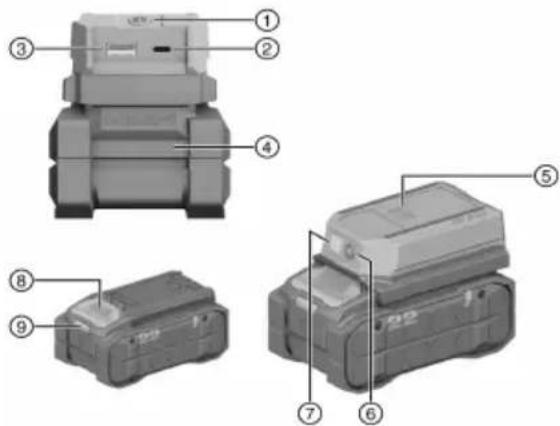

3.1 產品總覽
此處所述產品為USB充電變壓器。其用途為使用USB-A或USB-C介面為行動電話、平板電腦、耳機和其他裝置充電，或使用無線充電功能，並且是使用B 22型Hilti鋰電池。
- 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用此表格中所列的電池。
- 僅可使用此表格中所列Hilti系列的電池充電器為電池充電。
3.3 項目供應數
USB充電變壓器、操作說明
關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group
3.4 鋰電池的顯示幕
Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。
3.4.1 電力和錯誤訊息的顯示
警告
有受傷的危險！因電池掉落
- 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。
如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。
只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。
| 狀態 意義 | |
| 四個(4)LED持續亮綠燈 充電狀態:100%至71% | |
| 三個(3)LED持續亮綠燈。 充電狀態:70%至51% | |
| 兩個(2)LED持續亮綠燈。 充電狀態:50%至26% | |
| 一個(1)LED持續亮綠燈。 充電狀態:25%至10% | |
| 一個(1)LED緩慢閃綠燈。 充電狀態:<10% | |
| 一個(1)LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍,請洽詢Hilti維修中心。 | |
| 一個(1)LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低或有其他故障情形。請讓產品和電池維持在建議的操作溫度,並在使用時不要使產品過載。若訊息持續存在,請洽詢Hilti維修中心。 | |
| 一個(1)LED亮黃燈 鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。 | |
| 一個(1)LED快速閃紅燈 鋰電池已鎖定,無法繼續使用。請聯絡Hilti維修中心。 | |
3.4.2 顯示電池狀態
如欲檢查電池狀態，請按住拆卸鈕3秒鐘以上。系統無法偵測到電池因掉落、刺穿、外部熱損傷等錯誤使用造成的潛在功能故障。
| 狀態 意義 | |
| 所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠色。 | 電池仍可繼續使用。 |
| 所有LED以跑馬燈形式亮起,然後一個LED快速閃爍黃色。 | 無法完成有關電池狀態的查詢。請重複上述程序或洽詢Hilti維修中心。 |
| 所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠紅色。 | 若連接之產品仍可繼續使用,剩餘的電池容量會低於50%。若連接之產品無法使用,表示電池已達最終使用壽命,應進行更換。請聯絡Hilti維修中心。 |
4 技術資料
4.1 產品資訊
| 額定電壓 | 21.6 V | |
| 重量依據EPTA Procedure 01不含電池 | 260 g(9.17 oz) | |
| 輸出功率(單一) USB-A | 5V/3A, 9V/2A, 12V/1.5A (≤18 W) | |
| USB-C | 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A (≤65 W) | |
| 無線 | ≤10 W | |
| 輸出功率(總計) USB A + USB C | +無線 | ≤ 93 W |
| 貯放溫度 | -20 °C ... 60 °C(-4.0 °F ... 140.0 °F) | |
| 操作時的環境溫度 | -17 °C ... 40 °C(1.4 °F ... 104.0 °F) | |
4.2 無線特性
| 無線能量傳輸頻率 | 115 kHz ... 148 kHz |
| 最大H磁場強度 | 5.2 dBuA/m (@10m) |
4.3 電池
| 電池操作電壓 | 21.6 V |
| 電池重量 | 請參閱「預期用途」章節 |
| 操作時的環境溫度 | -17 °C ... 60 °C(1.4 °F ... 140.0 °F) |
| 貯放溫度 | -20 °C ... 40 °C(-4.0 °F ... 104.0 °F) |
| 電池充電啟動溫度 | -10 °C ... 45 °C(14.0 °F ... 113.0 °F) |
5 工作場所的準備工作
警告
受傷危險 因意外啟動
進行產品微調、更換配件或貯放產品前，應先將電池卸下。
請遵守本文件中與產品上的安全說明和警告。
5.1 為電池充電
- 電池充電前，請閱讀充電器的操作手冊。
- 確認電池的接點和充電器的接點清潔且乾燥。
- 請使用經認可的充電器對電池充電。→頁次 425
5.2 置入電池
警告
有受傷的危險 因短路或電池掉落！
-
置入電池前，請確認電池的接點及產品的接點上無任何異物。
▶ 確認電池已確實咬合。 -
初次使用前，請將電池完全充電。
- 將電池推入產品中，直到聽到卡入聲。
- 請檢查電池是否安裝牢固。
5.3 卸下電池
- 按下電池拆卸鈕。
- 將電池從產品卸下。
6 操作
請遵守本文件中與產品上的安全說明和警告。
6.1 開啟 / 關閉
- 若要開啟本產品，請按一下On/Off按鈕或On/Off LED按鈕。
- 若要關閉本產品，請按住On/Off按鈕1.5秒鐘。
產品會在5分鐘未使用後自動關閉。
6.2 透過USB連接介面為裝置充電
- 將裝置的充電線連接到USB充電變壓器的介面。
在寒冷、乾燥的天氣下，該功能可能會觸發產品防止靜電放電（ESD）的保護功能，並關閉產品。請取出電池，然後將它重新裝入，以恢復正常運作。
6.3 為裝置無線充電
▶ 請將裝置放置在無線充電板的中央。請檢查裝置的充電狀態。
本產品備有內部溫度管理功能，並可根據環境溫度動態調整輸出功率。
若未偵測到任何無線裝置，無線充電會於5分鐘後自動結束。若要重新啟用無線充電功能，請按一下On/Off按鈕或On/Off LED按鈕。
6.4 開啟和關閉LED燈
▶ 按下On/Off LED按鈕，以開啟LED燈。若要關閉LED燈，請再次按下On/Off LED按鈕。
7 維護和保養
警告
電池裝入時有受傷的危險！
進行維護及保養前，請務必卸下電池！
產品保養
- 小心地清除頑強的髒污。
- 若有，請使用乾燥的軟刷子小心地清潔通風口。
- 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
- 請使用乾淨的乾布清潔產品的接點。
鋰電池的保養
- 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。
- 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。
- 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂
- 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
維護
警告
電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。
- 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。
- 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
- 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。
- 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。
為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group
8 搬運和貯放
運輸電子裝置與電池
注意
搬運時意外啟動！
▶ 搬運產品時務必卸下電池！
取出電池。
切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。
貯放電子裝置與電池
警告
瑕疵或漏液的電池所造成的意外損害！
存放產品時，一律不可插入電池！
▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術資料中所規定的溫度極限值。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。
9 故障排除
若出現任何故障，請注意充電電池的狀態指示器。請參閱鋰電池指示器 → 頁次 425章節。
若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。
| 故障 可能原因 解决方法 | ||
| 產品無法運作。 電池沒有完全置入。 ▶ 壓下電池直到聽見咬合時發出的 | ||
| 裝置無法無線充電。 裝置並未正確置於無線充電板上。 ▶ 請將裝置的線圈對準產品的無線充電符號。 | ||
| 電池較一般電池壽命短。 周遭環境溫度極低。 ▶ 將電池放在室溫下緩慢升溫。 | ||
| 電池咬合時不會發出「喀啦聲」。 | 電池上的卡榫太髒。 ▶ 清潔卡榫並將電池咬合至工作位置。 | |
| 本產品或電池的溫度極高。 電力故障。 ▶ 立即關閉本產品,取出電池、觀察電池、讓它冷卻,並聯絡Hilti維修中心。 | ||
| 產品的輸出功率受到限制。 溫度高的情況下,充電速度會下降且功率會受限。 | ▶ 請讓產品冷卻至室溫。 | |
10 廢棄設備處置
警告
不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。
▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。
Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。
不可將電動工具、電動裝置和電池當成一般垃圾丟棄！
11 製造商保固
如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。
Hilti Taiwan Co., Ltd.
12.1 FCC注意事項 (適用於美國)
本設備已經過測試，並已評定為符合FCC法第15條A級數位裝置限制。這些限制的目的在於合理防止住宅區因安裝而發生嚴重干擾狀況。此裝置會產生、使用及散發無線電頻電量，因此若未依照使用說明安裝及使用，可能會對無線電通訊造成干擾。因此若未依照說明進行安裝及操作，即可能造成無線接收功能故障。
不過，我們無法保證所有安裝方式都不會發生干擾。若此裝置對無線電或電視收訊造成干擾（這可由關閉並重新開啟裝置確認），建議使用者採取以下措施排除干擾：
- 變更接收天線方向或位置。
- 增加裝置和接收器之間的間隔。
- 將該裝置連接到一個與接收器所連接電路不同的插座上。
HILTI
• 尋求經銷商或經驗豐富的無線電 /TV電視技術人員的協助。
本裝置符合FCC法規第15部分。進行操作應遵守以下兩個條件：
- 此裝置不得造成有害干擾。
- 本裝置必須接受任何接收的干擾，包括那些會造成操作結果未符預期的干擾。
未明確經Hilti許可之變更或改裝，可能導致使用者失去使用裝置的權限。
12.2 IC注意事項 (適用於加拿大)
本裝置含有符合加拿大創新、科學及經濟發展之免許可RSS標準的免許可發射器 / 接收器。投入使用時應受以下兩個條件限制：
- 本裝置不得造成任何干擾。
- 本裝置必須接受任何接收的干擾，包括那些會造成裝置操作結果未符預期的干擾。
12.3 輻射暴露聲明 (適用於美國)
本裝置符合FCC針對未經控制之環境所訂定的輻射暴露限值。安置及運行本裝置時，請確保輻射體與您的身體保持超過20 cm的距離。
12.4 輻射暴露聲明 (適用於加拿大)
本產品符合IC針對未經控制之環境所訂定的輻射暴露限值。安置及運行本裝置時，請確保發射器與您的身體保持至少10 cm的距離。
12.5 輻射暴露聲明 (適用於歐盟)
本裝置已經過測試，可於未經控制之環境中運行。為遵守RF暴露限值，使用者身體和產品間必須保持至少20 cm的最短距離。
13 其他資訊
配件、系統產品和其他有關產品的資訊，請參閱→此處。
中國RoHS（有害物質限制禁令）
根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: USB Charging Adapter
Products: CU 4-22 01
| 零件名称Part name | 有害物质Hazardous substances | |||||
| 铅Lead(Pb) | 汞Mercury(Hg) | 镉Cadmium(Cd) | 六价铬HexavalentChromium(Cr(VI)) | 多溴联苯Polybrominatedbiphenyls (PBB) | 多溴二苯醚Polybrominatedbiphenyletherts(PBDE) | |
| 上壳Top Cover | o | o | o | o | o | o |
| LED板支架LED board bracket | o | o | o | o | o | o |
| 导光罩Lens | o | o | o | o | o | o |
| 接口Interface | o | o | o | o | o | o |
| 端子Terminal | o | o | o | o | o | o |
| LED灯按键LED button | o | o | o | o | o | o |
| 电源按键Power button | o | o | o | o | o | o |
| 导热硅胶片Heat sink silica | o | o | o | o | o | o |
| 绝缘片Insulation paper | o | o | o | o | o | o |
| 按键板Key PCBA | o | o | o | o | o | o |
| 无线板Wireless PCBA | o | o | o | o | o | o |
| 主板Main PCBA | o | o | o | o | o | o |
| 以下表格均依据SJT 11364通则制定。0:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572标准规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572标准规定的限量要求。(企业可基于其实际情况在包装箱内提供“X”标识的详细技术说明。)The following tables are prepared in accordance with the provision of SJT 11364.O:Indicates that said hazardous substances contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572X:Indicates that said hazardous substances contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.(Enterprises may further provide in this box technical explanation for marking "X" based on their actual circumstances.) | ||||||
此表適用於中國市場。
臺灣RoHS（有害物質限制指令）
本文件中的「電池」係指含有由數個鋰電池單元所組成之充電式Hilti鋰電池組。這些電池為Hilti機具專用。僅可使用Hilti原廠電池！
說明
Hilti電池配備電池管理系統和電池保護系統。
本電池的電池單元是以高密度之鋰離子儲電材料所製成。鋰電池的記憶效應極低，但可承受外力衝擊、過度放電及高溫。
請前往Hilti Store或：www.hilti.group參考我們的Hilti電池供電產品
安全性
請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。
- 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
- 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請遵照電池起火時的處理方式章節的指示說明。
電池損壞的處理方式
若發現電池損壞，請與Hilti授權服務中心聯繫。
▶ 請勿使用漏液的電池。
若電池漏液，請避免眼睛或皮膚與其直接接觸。處理電池液時，請全程配戴防護手套和護目鏡。
▶ 請用化學溢出物清潔組清理漏出的電池液。請遵守您所在地當地的電池液清潔規定。
收納損壞的電池時，請將電池放在不易燃之容器中並將電池覆上乾沙、滑石粉（碳酸鈣）或矽酸鹽（蛭石）。接著，將蓋子密封並將容器收納於遠離易燃油脂、液體或物體的地方。
請將該容器送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！
功能異常之電池的處理方式
▶ 請注意異常的電池行為，例如無法充電、充電時間過長、明顯電力消耗、異常充電器LED活動或漏液等。這些均為內部異常之徵兆。
- 若您認為電池內部異常，請立即與Hilti維修中心聯繫。
▶ 當電池無法使用或無法充電或漏液時，請依棄置方式處理。請參閱維修與處置章節。
電池起火時的處理方式
警告
電池火災危險！燃燒的電池會釋出危險以及有爆炸風險的液體與氣體，可能會造成腐蝕性傷害、燙傷或爆炸。
處理電池起火時，請配戴防護配備。
- 保持通風順暢讓有害及具爆炸性之氣體散出。
▶ 當有濃煙冒出時請立即離開室內。
▶ 當皮膚或呼吸器官感到不適時請立即就醫。
在嘗試撲滅火勢之前，請致電消防隊。
電池起火請從相隔最遠處用水撲滅。粉狀滅火器及防火毯遇鋰電池引起之火勢時滅火效果並不理想。鋰電池所引燃之其他物質則可以適用之滅火裝置撲滅。
▶ 請勿試圖移動大量燃燒的電池。反之，應將周圍的東西移開將電池隔離起來。
若沒有冷卻，而冒煙或燃燒的電池：
用鏟子將電池鏟起並丟到水盆中，如此可降低引燃相鄰其他未達燃點之電池單元的風險。對於尚未達到點火臨界溫度的電池，冷卻效果可以有效的控制火勢。
▶ 將電池放在桶中至少24小時，直到電池完全冷卻為止。
▶ 請參閱電池損壞的處理方式章節。
運送與收納
環境溫度請保持在-17°C到+60°C / 1°F到140°F之間。
貯放溫度請保持在-20°C到+40°C / -4°F到104°F之間。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
請將電池貯放於陰涼乾燥處。貯放於陰涼處可延長電池壽命。請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
HILTI
切勿以堆疊（分散，未受到保護）的方式運送電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
維修與處置
避免電池沾上油脂。若電池髒污，請用軟刷或乾淨的乾抹布加以清潔。請使用乾燥的刷子或乾淨的乾布清潔電池。
▶ 請勿在通風不良的位置使用電池。請使用乾燥的軟刷子小心地清潔通風口。
避免電池曝露於有灰塵或碎屑之環境下，且切勿讓電池進水（例如泡在水中或任其淋雨）。
若電池進水，請視為損壞電池處理並使用非易燃之容器加以隔離。若電池遭濕氣滲透，請將該電池視為已受損並隔絕在不可燃的容器內。
▶ 請參閱電池損壞的處理方式章節。
不當處理電池會產生有害健康之氣體或液體。請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！
▶ 請勿將電池與一般家用廢棄物一同回收！
▶ 請將電池棄置於兒童無法觸及的地方。將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
原版操作说明
1 关于本操作说明的信息
1.1 关于本操作说明
- 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。
- HILTI 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
- 随附的操作说明符合印刷时的最新技术水平。始终在Hilti产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
- 仅将产品连同本操作说明一起交给他人。
1.2 所用标志的说明
1.2.1 警告
警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：
-危险-
危险！
▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。
警告
警告！
▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。
! -小心-
小心！
▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。
1.2.2 操作说明中的符号
本操作说明中使用下列符号：
遵守操作说明
使用说明和其他有用信息
| 处理可回收材料 | |
| 不得将电气设备和电池作为生活垃圾处置 | |
| Hilti 锂离子电池 | |
| Hilti 充电器 |
1.2.3 图示中的符号
图示中使用了下列符号：
| 2 | 这些编号指本操作说明开始处的相应图示。 |
| 3 | 图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示,例如(3)。 |
| 11 | 位置编号被用于概览图中并表示产品概览段落中的图例编号。 |
| 这些符号旨在提醒您在操作本产品时要特别注意的某些要点。 |
1.3 产品上的符号
1.3.1 一般符号
产品上使用下列符号：：
| 本产品支持近场通信 (NFC) 技术,兼容 iOS 和安卓平台。 | |
| 无线充电 | |
| 直流电 (DC) | |
| 使用 Hilti 锂离子电池类型系列。请遵守“合规使用”一章中所述信息。 | |
| 如果产品上有,则表示该产品已经通过该认证机构根据适用标准获得了美国和加拿大市场的认证。 |
1.4 产品信息
产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
型号名称和序列号印在铭牌上。
在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息
| USB 充电适配器 CU 4-22 | |
| 代次 01 | |
| 序列号 |
1.5 符合性声明
制造商全权负责声明，此处所述及的产品符合现行法规和标准。
技术文档在此处归档：
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany
2 安全
2.1 一般安全说明
请阅读所有安全说明和其它说明。
切勿直视本产品内集成的光源 (LED)，且不得将光束对准其他人的脸部。这会导致眩晕或使眼睛受到伤害。
工具和/或附件掉落会带来人身伤害的危险。开始工作之前，请确保电池和安装的附件已牢固固定。
- 使用本产品仅限使用 Hilti B 22 系列锂离子电池。
切勿在设备和无线充电板之间放置异物。其中包括保护套、金属物体、磁卡、银行卡、门钥匙、硬币、NFC卡或RFID芯片。它们会干扰无线充电并导致过热或自身损坏。开始无线充电之前，请确保没有异物。
▶ 无线充电前，请确保 USB 充电适配器处于水平状态，不要在振动强烈的地方进行无线充电。
- 小心地将您的设备放在无线充电板上，以便无线充电正常工作。
在禁止使用无线设备的诊所和医院，请遵守规定并关闭您的设备。
无线设备可能会干扰医疗植入物和其他医疗设备，例如起搏器、人工耳蜗和助听器。请联系您的医疗设备制造商了解详细信息。使用设备时，与医疗设备至少保持 30 厘米的距离。
对产品采取防受潮措施。请勿在多尘、潮湿或肮脏的环境中使用本产品，否则可能会导致故障。请勿将水溅到产品上。
2.2 小心处理和使用电池
请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
▶ 只有电池处于良好的技术状态时才能使用。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
请勿拆开、挤压或烧毁电池，不要让它们暴露在超过 80^ C ( 176^ F) 的高温下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
▶ 切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
避免使电池端子短路。在将电池插入电动工具前，检查并确保电池接线端和电动工具的端子无异物。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。
3 说明
3.1 产品概述
① 打开/关闭按钮
② USB C 接口
③ USB A 接口
④ 电池
⑤ 无线充电板
⑥ LED 开/关按钮
⑦ LED 灯
⑧ 电池解锁按钮
⑨ 电池状态指示器
3.2 合规使用
所述产品为 USB 充电适配器。本产品用于为移动电话、平板电脑、耳机和其他带有 USB-A 或 USB-C 接口的设备充电，并使用 Hilti B 22 型锂离子电池。
- 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用此表中给出的电池。
- 此类电池仅限使用表格所规定型号系列的 Hilti 充电器充电。
3.3 包装清单
USB 充电适配器，操作说明
经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购：www.hilti.group
3.4 锂离子电池指示灯
Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。
3.4.1 充电状态和出错信息的显示
警告
人身伤害的危险！电池掉落的危险！
在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。
请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。
只要连接的产品已接通，便会持续显示充电状态和可能的故障。
| 状态含义 | |
| 四个(4)LED灯持续亮起绿光充电状态:100% | 至71% |
| 三个(3)LED灯持续亮起绿光充电状态:70%至51% | |
| 两个(2)LED灯持续亮起绿光充电状态:50%至26% | |
| 一个(1)LED灯持续亮起绿光充电状态:25%至10% | |
| 一个(1)LED灯缓慢闪绿光充电状态:<10% | |
| 一个(1)LED灯快速闪绿光锂离子电池电量耗尽。 | 为电池充电。如果在为电池充电后LED灯始终快速闪烁,请联系Hilti维修中心。 |
| 一个(1)LED灯快速闪黄光锂离子电池或与其相连的产品过载、过热、过冷或存在其他故障。使产品和电池达到建议的工作温度,并且在使用时不要使产品过载。如果信息仍然存在,请联系Hilti维修中心。 | |
| 一个(1)LED灯亮起黄光锂离子电池和连接的产品不兼容。请联系Hilti维修中心。 | |
| 一个(1)LED灯快速闪红光锂离子电池被锁定且无法继续使用。请联系Hilti维修中心。 | |
3.4.2 电池状态的显示
如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而引起的电池潜在故障。
| 状态含义 | |
| 所有LED灯都作为运行灯亮起,接着有一个(1)LE电池可以继续使用。灯持续亮绿光。 | |
| 所有LED灯都作为运行灯亮起,接着有一个(1)LED未能完成电池状态的查询。请重复该过程或联系灯快速闪黄光。 | Hilti维修中心。 |
| 所有LED灯都作为运行灯亮起,接着有一个(1)LED如果仍然可以继续使用所连接的产品,则电池剩余电量不足50%。灯持续亮红光。 | 如果无法再使用所连接的产品,则电池的使用寿命即将结束,应予以更换。请联系Hilti维修中心。 |
4 技术数据
4.1 产品信息
| 额定电压 | 21.6 V | |
| 符合 EPTA Procedure 01 要求的重量 (不包括电池) | 260 g(9.17 oz) | |
| 输出功率 (单路) USB-A | 5V/3A, 9V/2A, 12V/1.5A (≤18 W) | |
| USB-C | 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A (≤65 W) | |
| 无线 | ≤10 W | |
| 输出功率 (总计) USB-A + USB-C + 无线 | ≤ 93 W | |
| 存放温度 | -20 °C ... 60 °C(-4.0 °F ... 140.0 °F) | |
| 适合工作的环境温度 | -17 °C ... 40 °C(1.4 °F ... 104.0 °F) | |
4.2 无线特性
| 无线电力传输频率 | 115 kHz ... 148 kHz |
| 最大 H 场强度 | 5.2 dBuA/m (@10m) |
4.3 电池
| 电池工作电压 | 21.6 V |
| 电池重量 | 参见章节“合规使用” |
| 适合工作的环境温度 | -17 °C ... 60 °C(1.4 °F ... 140.0 °F) |
| 存放温度 | -20 °C ... 40 °C(-4.0 °F ... 104.0 °F) |
| 电池充电起始温度 | -10 °C ... 45 °C(14.0 °F ... 113.0 °F) |
5 工作现场的准备工作
警告
人身伤害的危险 意外启动的风险！
对本产品进行调节、更换配件或将本产品收起来之前，先取出电池。
请遵守本文档中以及产品上的安全说明和警告。
5.1 给电池充电
- 为电池充电之前，请阅读充电器的操作说明。
- 确保电池和充电器上的触点均清洁、干燥。
- 使用认可的充电器为电池充电。 → 页码 437
5.2 插入电池
警告
人身伤害的危险 短路或电池掉落会带来人身伤害的危险！
装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。
- 在首次使用电池之前，要给电池完全充电。
-
将电池推入产品，直至听到卡止声。
-
检查并确认电池已可靠就位。
5.3 拆下电池
- 按下电池释放按钮。
- 从产品中取出电池。
6 操作
请遵守本文档以及产品上的安全说明和警告。
6.1 开启 / 关闭
- 要打开产品，请短按打开/关闭按钮或 LED 开/关按钮。
- 要关闭产品，请按住打开/关闭按钮 1.5 秒。
5 分钟不使用后，产品会自动关闭。
6.2 设备通过 USB 接口充电
- 将您的设备的充电电缆与 USB 充电适配器的接口连接。
在寒冷、干燥的天气下，产品的静电放电 (ESD) 保护功能可能会被触发并关闭产品。取出并重新插入电池即可恢复正常操作。
6.3 设备无线充电
将设备放置在无线充电板的中央。检查设备的充电状态。
该产品具有内部温度管理功能，可根据环境温度动态调整输出功率。
如果未检测到无线设备，无线充电将在 5 分钟后自动停止。要重新激活无线充电功能，请短按打开/关闭按钮或 LED 开/关按钮。
6.4 打开和关闭 LED 灯
按下 LED 开/关按钮，以打开 LED 灯。再次按下 LED 开/关按钮，以关闭 LED 灯。
7 维护和保养
-警告-
插入电池时存在人身伤害危险！
执行维护和保养任务之前，请务必先取出电池。
工具的保养
- 请小心地清除顽固污渍。
- 用干燥的软毛刷（若有）小心地清洁通风孔。
- 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
- 用干燥干净的布清洁产品触点。
锂离子电池的保养
- 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
- 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中（例如将其浸在水中或放在雨中）。 如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。
- 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 请勿触摸电池触点或从触点上去除出厂涂的油脂。
- 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
维护
电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。
工具或设备的电气系统只能由受过培训的电气专业人员进行维修。
- 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
- 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由Hilti维修中心修复。
- 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。
为确保安全和可靠的操作，仅使用 Hilti 原装备件、耗材和附件。经 Hilti 许可与产品搭配使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或访问：www.hilti.group
8 运输和存放
电气设备和电池的运输
-小心-
运输途中的意外启动！
▶ 运输产品前务必将电池取出！
▶ 取下电池。
切勿松散、未加保护地运输电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与导电材料或其它电池分开存放（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。
电气设备和电池的存放
故障或泄漏的电池会导致意外损坏！
仅可在未插入电池的情况下存放产品！
请将产品和电池存放到凉爽干燥的地方。请遵守技术数据中规定的温度极限值。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
切勿将电池存放在阳光下、热源上或玻璃后。
▶ 请将本产品和电池存放在儿童或非授权人员无法接近的位置。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。
9 故障排除
出现任何故障时，都应注意电池的状态显示。参见锂离子电池指示灯 → 页码 437一章。
如果您碰到的问题未在此表中列出或您无法自行排除，请联系 Hilti 维修中心。
故障 可能原因 解决方案
产品不工作。电池未完全插入。▶ 让电池嵌入，直到听到“咔
哒”声。
电池电量几乎耗尽。▶ 为电池充电。
5 分钟不使用后，产品会自动关闭。▶ 要打开产品，请短按打开/关闭按钮或 LED 开/关按钮。
该设备无法进行无线充电。设备未正确放置在无线充电板上。▶ 将设备的线圈与产品的无线充电符号对齐。
如果未检测到无线设备，无线充电将在 5 分钟后自动停止。
要重新激活无线充电功能，请短按打开/关闭按钮或 LED 开/关按钮。
电池比平常更快耗尽。 非常低的环境温度。 ▶ 允许电池缓慢加热到室温。
电池未接合 (没有发出“咔哒”声)。电池上的固定凸耳脏污。
- 清洁固定凸耳，并将电池装入工位。
产品或电池变得很热。电气损坏。
- 立刻关闭产品，取下电池，进行观察，使其冷却并联系 Hilti 维修中心。
| 故障 可能原因 解决方案 | ||
| 产品的输出功率有限。 在高温下,充电速度会下降并且性能受到限制。 | ▶ 让产品冷却至室温。 | |
10 废弃处置
-警告-
废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。
▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。
制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。
不要将电动工具、电子设备和电池扔进家庭垃圾中！
11 制造商保修
如对保修条件有任何疑问，请联系您当地的 Hilti 代表。
12 声明
12.1 FCC 声明 (在美国有效)
本设备已按照 FCC 规则第 15 部分进行过测试，其结果符合 B 类数字装置的有关限制规定。这些限制规定用于针对在住宅建筑中因使用此类设备而可能造成的有害干扰提供合理的保护。本设备会产生、使用和辐射射频能量，如果不按照说明安装和使用，则可能对无线电通信产生干扰。因此，如果不按照本说明安装和运行该设备，它可能会导致无线电接收受到干扰。
但无论如何，仍无法完全保证这种干扰不会在某一特定条件下发生。如果本设备确实对无线电或电视接收产生有害干扰（可通过关闭和打开本设备进行确认），则用户可以尝试通过以下措施消除干扰：
- 重新调整或重新定位接收天线。
- 增加本设备与接收装置（无线电或电视等）之间的距离。
- 将设备连接到与接收器不在同一电路的插座。
- 向经销商或有经验的无线电/TV电视技术人员咨询以寻求帮助。
本设备符合 FCC 规范第 15 部分。工具的操作必须满足以下两个条件：
- 该设备不得造成有害干扰。
- 本设备必须吸收任何接收到的干扰，包括可能会引起非期望操作的干扰。
未经 Hilti 明确批准的更改或修改可能会导致用户操作设备的权限失效。
12.2 IC 声明 (在加拿大有效)
该设备包含符合加拿大创新科学与经济发展部免许可 RSS 的免许可发射器/接收器。调试需满足以下两个条件：
- 该设备不得造成干扰。
- 本设备必须吸收任何接收到的干扰，包括可能会引起设备非期望操作的干扰。
12.3 辐射暴露声明 (在美国有效)
本设备符合针对 FCC 非受控环境规定的辐射暴露限制。放置和操作本设备时，请确保辐射器与身体之间的距离保持在 20 厘米以上。
12.4 辐射暴露声明 (在加拿大有效)
本设备符合针对 IC 非受控环境规定的辐射暴露限制。放置和操作本设备时，请确保发射器与身体之间的距离保持在 10 厘米以上。
12.5 辐射暴露声明 (在欧盟有效)
该设备已经过测试，可在非受控环境中运行。为了符合RF暴露限制，用户身体和产品之间必须保持至少20厘米的距离。
13 更多信息
附件、系统产品和关于您的产品的更多信息可以查看→此处。
中国 RoHS (有害物质禁用指令)
根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: USB Charging Adapter
Products: CU 4-22 01
| 零件名称Part name | 有害物质Hazardous substances | |||||
| 铅Lead(Pb) | 汞Mercury(Hg) | 镉Cadmium(Cd) | 六价铬HexavalentChromium(Cr(VI)) | 多溴联苯Polybrominatedbiphenyls (PBB) | 多溴二苯醚Polybrominatedbiphenyletherts(PBDE) | |
| 上壳Top Cover | o | o | o | o | o | o |
| LED板支架LED board bracket | o | o | o | o | o | o |
| 导光罩Lens | o | o | o | o | o | o |
| 接口Interface | o | o | o | o | o | o |
| 端子Terminal | o | o | o | o | o | o |
| LED灯按键LED button | o | o | o | o | o | o |
| 电源按键Power button | o | o | o | o | o | o |
| 导热硅胶片Heat sink silica | o | o | o | o | o | o |
| 绝缘片Insulation paper | o | o | o | o | o | o |
| 按键板Key PCBA | o | o | o | o | o | o |
| 无线板Wireless PCBA | o | o | o | o | o | o |
| 主板Main PCBA | o | o | o | o | o | o |
| 以下表格均依据 SJT 11364 通则制定。0:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。(企业可基于其实际情况在包装箱内提供“X”标识的详细技术说明。)The following tables are prepared in accordance with the provision of SJT 11364.O: Indicates that said hazardous substances contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572X: Indicates that said hazardous substances contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.(Enterprises may further provide in this box technical explanation for marking "X" based on their actual circumstances.) | ||||||
该表适用于中国市场。
该文档使用术语“电池”来描述由数块锂离子电池单元拼接而成的 Hilti 可充电锂离子电池组。这些电池专供 Hilti 电动工具使用。请只使用原装 Hilti 电池！
说明
Hilti 电池配有电池单元管理系统和电池单元保护系统。
电池由包含锂离子存储材料的电池单元组成，这些材料可实现高比能量密度。锂离子电池的记忆效应微乎其微，但对外部暴力冲击、深度放电或者高温非常敏感。
关于 Hilti 电池许可的产品请访问 Hilti Store 或者查询：www.hilti.group
安全
请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
请勿拆解、挤压或焚烧电池，也不要让其暴露在 80^ C 以上的高温下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请按照章节电池起火时采取的措施来进行处理。
电池损坏时采取的措施
▶ 如果电池损坏，请务必联系 Hilti 维修服务中心。
▶ 如果电池漏液，请不要再使用。
如果电池发生泄漏，请避免眼睛或皮肤直接接触到泄漏物。当处理泄漏的电池时，请务必使用防护手套和护目镜。
使用认可的化学清洁剂清除泄漏的电池液。请遵守当地的电池液清洁规定。
若要保存损坏的电池，将电池放在不易燃的容器中，并在电池上方覆盖一层干燥的沙子、白垩粉 (CaCO3) 或硅酸盐 (蛭石)。然后，将盖子盖紧保证密封，将容器保存在远离易燃气体、易燃液体或易燃物的地方。
请将容器送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
电池运行不良时采取的措施
观察电池是否存在异常表现，如充电故障或充电时间过长、明显亏电、充电器 LED 状态异常或漏液。这些都是电池内部存在问题的迹象。
如果您怀疑电池内部存在问题，请联系 Hilti 维修服务中心。
如果电池不能使用、无法再充电或存在漏液情况，请进行废弃处理。参考章节维护和废弃处理。
电池起火时采取的措施
警告
电池起火危险！燃烧的电池会释放危险的潜在易爆液体和烟雾，可能会导致腐蚀伤、烫伤或爆炸。
- 当您处理电池起火事故时，请戴好个人防护装备。
▶ 提供充足的通风，以便排出有害及潜在爆炸性烟雾。
▶ 如果释放出浓烈的烟雾，应立即离开房间。
▶ 如果出现皮肤或呼吸道刺激，应立即就医。
在尝试扑灭大火之前，请呼叫消防队。
请仅使用水来灭火，并保持足够距离。干粉灭火器和灭火毯对锂离子电池起火无效。如果锂离子电池造成附近物料起火，应使用合适的灭火剂灭火。
请不要试图移动大量着火的电池。而应立即移除周围的物料以隔离电池。
如果电池自己不能冷却，发出声音或者开始燃烧：
用铲子铲起电池并将其投入一桶水中，可降低尚未达到失控温度的邻近电池单元被引燃的风险。冷却效果能够有效阻止火势蔓延至尚未达到临界着火温度的电池单元。
▶ 请将电池留在桶里至少 24 小时直至完全冷却。
参见章节电池损坏时采取的措施。
运输和存放
环境工作温度应保持在 -17^ 至 +60^ / 1^ 至 140^ 之间。
▶ 存放温度应保持在 -20^ 至 +40^ / -4^ 至 104^ 之间。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
将电池存放在凉爽、干燥的地方。凉爽的存放环境可延长电池寿命。切勿将电池存放在阳光直射位置、加热器上或窗玻璃后。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
HILTI
切勿松散、未加保护地运输大批量电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与导电材料或其它电池分开存放（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
维护和处置
▶ 确保电池远离油和油脂。如果电池变脏，用软毛刷或洁净干燥的抹布清洁电池。用干燥的软毛刷或干燥柔软的布清洁电池。
切勿使用通风口被堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
避免使电池不必要地接触到灰尘或碎屑，切勿让电池浸湿（例如，浸没在水中或受到雨淋）。
如果电池被浸湿，应作为损坏的电池处理，并将其隔离在不易燃的容器中。如果电池内部受潮，请按照处理受损电池的方式将其隔离到不可燃的容器中。
参见章节电池损坏时采取的措施。
- 处置不当可能会造成漏气或漏液，最终导致健康危害。请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
不要将电池和家庭垃圾一起进行废弃处置。
在儿童接触不到的地方处置电池。用非导电材料（比如绝缘带）包住端子，以防止短路。
根据 SJ/T 11364-2014 的有害物质材料披露
