BEDIENUNGSANLEITUNG CU 4-22 HILTI

Original-Bedienungsanleitung

1 Angaben zur Bedienungsanleitung

1.1 Zu dieser Bedienungsanleitung

• Warnung! Bevor Sie das Produkt verwenden, stellen Sie sicher, dass Sie die dem Produkt beiliegende Bedienungsanleitung einschließlich der Anweisungen, Sicherheits- und Warnhinweise, Abbildungen und Spezifikationen gelesen und verstanden haben. Machen Sie sich insbesondere mit allen Anweisungen, Sicherheits- und Warnhinweisen, Abbildungen, Spezifikationen sowie Bestandteilen und Funktionen vertraut. Bei Nichtbeachtung besteht die Gefahr eines elektrischen Schlages, eines Brandes und/oder schwerer Verletzungen. Bewahren Sie die Bedienungsanleitung inklusive aller Anweisungen, Sicherheits- und Warnhinweise zur späteren Verwendung auf.
• HILSTI Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.
• Die beiliegende Bedienungsanleitung entspricht dem aktuellen Stand der Technik zum Zeitpunkt der Drucklegung. Finden Sie immer die aktuelle Version online auf der Hilti Produktseite. Folgen Sie hierzu dem Link oder dem QR-Code in dieser Bedienungsanleitung, gekennzeichnet mit dem Symbol.
• Geben Sie das Produkt nur mit dieser Bedienungsanleitung an andere Personen weiter.

1.2 Zeichenerklärung

1.2.1 Warnhinweise

Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden verwendet:

GEFAHR

GEFAHR !

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

WARNUNG

WARNUNG !

Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT

VORSICHT !

Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschäden führen kann.

1.2.2 Symbole in der Bedienungsanleitung

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Bedienungsanleitung beachten

Anwendungshinweise und andere nützliche Informationen

Umgang mit wiederverwertbaren Materialien

Elektrogeräte und Akkus nicht in den Hausmüll werfen

Hilti Li-Ion-Akku

Hilti Ladegerät

1.2.3 Symbole in Abbildungen

Folgende Symbole werden in Abbildungen verwendet:

2	Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
3	Die Nummerierung in Abbildungen weisen auf wichtige Arbeitsschritte oder für Arbeitsschritte wichtige Bauteile hin. Im Text werden diese Arbeitsschritte oder Bauteile mit entsprechenden Nummern hervorgehoben, z. B. (3).
11	Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Nummern der Legende im Abschnitt Produktübersicht.
	Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

1.3 Symbole am Produkt

1.3.1 Allgemeine Symbole

Folgende Symbole können am Produkt verwendet werden:

	Das Produkt unterstützt NFC-Technologie, die mit iOS- und Android-Plattformen kompatibel ist.
	Drahtloses Laden
	Gleichstrom
	Verwendete Hilti Li-Ion-Akku Typenreihe. Beachten Sie die Angaben im Kapitel Bestimmungsge-mäße Verwendung.
	Wenn auf dem Produkt vorhanden, wurde das Produkt von dieser Zertifizierungsstelle für den US-amerikanischen und kanadischen Markt nach den geltenden Normen zertifiziert.

1.4 Produktinformationen

HILSTI Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.

Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.

Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei Anfragen an unsere Vertretung oder Servicestelle.

Produktangaben

USB-Ladeadapter CU 4-22
Generation 01
Serien-Nr.

1.5 Konformitätserklärung

Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden Gesetzgebung und den geltenden Normen übereinstimmt.

Die Technischen Dokumentationen sind hier hinterlegt:

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sicherheit

2.1 Allgemeine Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen.

▶ Blicken Sie nicht direkt in die Beleuchtung (LED) des Produktes und leuchten Sie anderen Personen nicht ins Gesicht. Es besteht Blendgefahr.
▶ Verletzungsgefahr durch herunterfallende Werkzeuge und/oder Zubehör. Vergewissern Sie sich vor Arbeitsbeginn, dass der Akku und montiertes Zubehör sicher befestigt sind.
▶ Verwenden Sie für dieses Produkt nur die Hilti Li-Ion-Akkus der Typenreihe B 22.

• Platzieren Sie keine Fremdkörper zwischen Ihr Gerät und das Drahtlos-Ladepad. Dazu zählen Schutzhüllen, Metallgegenstände, Magnetkarten, Bankkarten, Türschlüssel, Münzen, NFC-Karten oder RFID-Chips. Diese stören das drahtlose Laden und verursachen Überhitzung oder werden selbst beschädigt. Vergewissern Sie sich, dass keine Fremdkörper vorhanden sind, bevor Sie das drahtlose Laden starten.
  Achten Sie vor dem drahtlosen Laden darauf, dass der USB-Ladeadapter waagrecht liegt und laden Sie nicht drahtlos an Orten mit starker Vibration.
• Platzieren Sie Ihr Gerät sorgfältig auf dem Drahtlos-Ladepad, damit das drahtlose Laden korrekt funktioniert.
  In Kliniken und Krankenhäusern, in denen die Nutzung drahtloser Geräte verboten ist, halten Sie sich bitte an die Vorschriften und schalten Sie Ihr Gerät aus.
  Drahtlosgeräte können medizintechnische Implantate und andere Medizingeräte wie Schrittmacher, Cochlea-Implantate und Hörgeräte stören. Details erfragen Sie bitte beim Hersteller Ihres Medizingeräts. Halten Sie bei der Nutzung des Gerätes einen Mindestabstand von 30 cm zu Medizingeräten ein.
  Schützen Sie das Produkt vor Nässe. Nutzen Sie das Produkt nicht in staubiger, feuchter oder schmutziger Umgebung, da dies zu Betriebsstörungen führen kann. Spritzen Sie kein Wasser auf das Produkt.

2.2 Sorgfältiger Umgang und Gebrauch von Akkus

Beachten Sie die folgenden Sicherheitshinweise für die sichere Handhabung und Verwendung von Li-Ionen-Akkus. Ein Nichtbeachten kann zu Hautreizungen, schweren korrosiven Verletzungen, chemischen Verbrennungen, Feuer und / oder zu Explosionen führen.
▶ Verwenden Sie Akkus nur in technisch einwandfreiem Zustand.
▶ Behandeln Sie Akkus sorgfältig, um Beschädigungen zu vermeiden und den Austritt von stark gesundheitsschädlichen Flüssigkeiten zu verhindern!
- Akkus dürfen in keinem Fall modifiziert oder manipuliert werden!
Die Akkus dürfen nicht zerlegt, gequetscht, über 80°C (176°F) erhitzt oder verbrannt werden.
- Verwenden oder laden Sie keine Akkus, die einen Schlag erhalten haben oder anderweitig beschädigt sind. Überprüfen Sie Ihre Akkus regelmäßig auf Anzeichen von Beschädigungen.
- Verwenden Sie niemals recycelte oder reparierte Akkus.
Benutzen Sie den Akku oder ein akkubetriebenes Elektrowerkzeug niemals als Schlagwerkzeug.
- Setzen Sie Akkus niemals direkter Sonneneinstrahlung, erhöhter Temperatur, Funkenbildung oder offener Flamme aus. Dies kann zu Explosionen führen.
Berühren Sie die Batteriepole nicht mit Ihren Fingern, Werkzeugen, Schmuck oder anderen elektrisch leitfähigen Gegenständen. Dies kann den Akku beschädigen, sowie Sachschäden und Verletzungen verursachen.
- Halten Sie Akkus von Regen, Nässe und Flüssigkeiten fern. Eindringende Feuchtigkeit kann Kurzschlüsse, Stromschläge, Verbrennungen, Feuer und Explosionen verursachen.
▶ Verwenden Sie nur die für diesen Akku-Typ vorgesehenen Ladegeräte und Elektrowerkzeuge. Beachten Sie dazu die Angaben in den entsprechenden Bedienungsanleitungen.
▶ Verwenden oder lagern Sie den Akku nicht in explosionsgefährdeten Umgebungen.
▶ Vermeiden Sie einen Kurzschluss am Akku. Überprüfen Sie vor dem Einsetzen des Akkus in das Gerät, dass die Kontakte des Akkus und im Gerät frei von Fremdkörpern sind.
- Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie den Akku an einen einsehbaren, nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Lithium-Ionen-Akkus".

3 Beschreibung

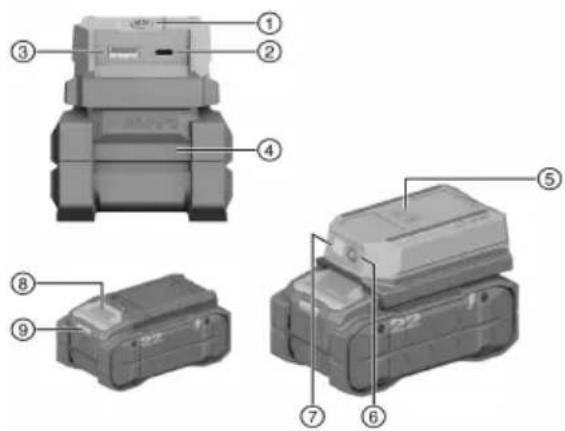

3.1 Produktübersicht

① Taste Ein/Aus
② USB-C-Schnittstelle
③ USB-A-Schnittstelle
④ Akku
⑤ Drahtlos-Ladepad
⑥ Taste LED Ein/Aus
⑦ LED-Leuchte
⑧ Akku-Entriegelungstaste
⑨ Statusanzeige Akku

3.2 Bestimmungsgemäße Verwendung

Das beschriebene Produkt ist ein USB-Ladeadapter. Es dient zum Laden von Mobiltelefonen, Tablets, Kopfhörern und anderen Geräten mit USB-A- oder USB-C-Schnittstelle oder drahtloser Ladefunktion und nutzt Hilti Li-Ionen-Akkus vom Typ B 22.

• Verwenden Sie für dieses Produkt nur Hilti Nuron Li-Ion-Akkus der Typenreihe B 22. Für optimale Leistung empfiehlt Hilti für dieses Produkt die in dieser Tabelle angegebenen Akkus.
• Verwenden Sie für diese Akkus nur Hilti Ladegeräte der in dieser Tabelle genannten Typenreihen.

3.3 Lieferumfang

USB-Ladeadapter, Bedienungsanleitung

Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group

3.4 Anzeigen des Li-Ion-Akkus

Hilti Nuron Li-Ion-Akkus können den Ladezustand, Fehlermeldungen und den Zustand des Akkus anzeigen.

3.4.1 Anzeigen zum Ladezustand und Fehlermeldungen

WARNING

Verletzungsgefahr durch herunterfallenden Akku!

Stellen Sie bei eingestecktem Akku nach drücken der Entriegelungstaste sicher, dass Sie den Akku wieder korrekt im verwendeten Produkt einrasten.

Um eine der folgenden Anzeigen zu erhalten, drücken Sie kurz die Entriegelungstaste des Akkus.

Der Ladezustand sowie mögliche Störungen werden auch dauerhaft angezeigt, solange das angeschlossene Produkt eingeschaltet ist.

Zustand Bedeutung
Vier (4) LEDs leuchten konstant grün	Ladezustand: 100 % bis 71 %
Drei (3) LEDs leuchten konstant grün	Ladezustand: 70 % bis 51 %
Zwei (2) LEDs leuchten konstant grün	Ladezustand: 50 % bis 26 %
Eine (1) LED leuchtet konstant grün	Ladezustand: 25 % bis 10 %
Eine (1) LED blinkt langsam grün	Ladezustand: < 10 %
Eine (1) LED blinkt schnell grün	Der Li-Ion-Akku ist vollständig entladen. Laden Sie den Akku auf.Wenn die LED nach dem Aufladen des Akkus immer noch schnell blinkt, wenden Sie sich an den Hilti Service.
Eine (1) LED blinkt schnell gelb Der Li-Ion-Akku	oder das damit verbundene Produkt sind überlastet, zu heiß, zu kalt oder es liegt ein anderer Fehler vor.Bringen Sie das Produkt und den Akku auf die empfohlene Arbeitstemperatur und überlasten Sie das Produkt nicht bei dessen Anwendung.Wenn die Meldung weiter besteht, wenden Sie sich an denHiltiService.
Eine (1) LED leuchtet gelb Der Li-Ion-Akku und	das damit verbundene Produkt sind nicht kompatibel. Bitte wenden Sie sich an denHiltiService.
Eine (1) LED blinkt schnell rot Der Li-Ion-Akku	ist gesperrt und kann nicht weiter verwendet werden. Bitte wenden Sie sich an denHiltiService.

3.4.2 Anzeigen zum Zustand des Akkus

Um den Zustand des Akkus abzufragen, halten Sie die Entriegelungstaste für mehr als drei Sekunden gedrückt. Das System erkennt keine potenzielle Fehlfunktion der Batterie aufgrund von Missbrauch, wie z.B. Fallenlassen, Einstiche, externe Hitzeschäden usw.

Zustand Bedeutung
Alle LEDs leuchten als Lauflicht und anschließende leuchtet eine (1) LED konstant grün.	Der Akku kann weiterhin verwendet werden.
Alle LEDs leuchten als Lauflicht und anschließende blinkt eine (1) LED schnell gelb.	Die Abfrage zum Zustand des Akkus konnte nicht abgeschlossen werden. Wiederholen Sie den Vorgang oder wenden Sie sich an denHiltiService.
Alle LEDs leuchten als Lauflicht und anschließende leuchtet eine (1) LED konstant rot.	Wenn ein angeschlossenes Produkt weiterhin verwendet werden kann, liegt die verbleibende Akkukapazität unter 50%.Wenn ein angeschlossenes Produkt nicht mehr verwendet werden kann, ist der Akku am Ende seiner Lebensdauer und sollte ersetzt werden. Bitte wenden Sie sich an denHiltiService.

4 Technische Daten

4.1 Produktinformationen

Nennspannung		21,6 V
Gewicht nach EPTA Procedure 01 ohne Akku		260 g(9,17 oz)
Ausgangsleistung (einzeln) USB-A		5V/3A, 9V/2A, 12V/1.5A (≤18 W)
	USB-C	5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A (≤65 W)
	Drahtlos	≤10 W
Ausgangsleistung (gesamt) USB-A	+ USB-C + Drahtlos	≤ 93 W
Lagertemperatur		-20 °C ... 60 °C(-4,0 °F ... 140,0 °F)
Umgebungstemperatur bei Betrieb		-17 °C ... 40 °C(1,4 °F ... 104,0 °F)

4.2 Drahtloseigenschaften

Drahtlos-Energieübertratungsfrequenz	115 kHz ... 148 kHz
Maximale Stärke H-Feld	5.2 dBuA/m (@10m)

4.3 Akku

Akkubetriebsspannung	21,6 V
Gewicht Akku	Siehe Kapitel "Bestimmungsge-mäße Verwendung"
Umgebungstemperatur bei Betrieb	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Lagertemperatur	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Akkutemperatur bei Ladebeginn	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Arbeitsvorbereitung

WARNUNG

Verletzungsgefahr durch unbeabsichtigter Anlauf!

Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Produkt weglegen.

Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.

5.1 Akku laden

1. Lesen Sie vor dem Laden die Bedienungsanleitung des Ladegerätes.
2. Achten Sie darauf, dass die Kontakte von Akku und Ladegerät sauber und trocken sind.
3. Laden Sie den Akku in einem zugelassenen Ladegerät. → Seite 4

5.2 Akku einsetzen

WARNUNG

Verletzungsgefahr durch Kurzschluss oder herunterfallenden Akku!

▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass die Kontakte des Akkus und die Kontakte am Produkt frei von Fremdkörpern sind.
- Stellen Sie sicher, dass der Akku immer korrekt einrastet.

1. Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf.
2. Schieben Sie den Akku in das Produkt bis er hörbar einrastet.
3. Kontrollieren Sie den sicheren Sitz des Akkus.

5.3 Akku entfernen

1. Drücken Sie die Entriegelungstaste des Akkus.
2. Ziehen Sie den Akku aus dem Produkt.

6 Bedienung

Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.

6.1 Einschalten/Ausschalten

1. Zum Einschalten des Produktes drücken Sie kurz auf die Taste Ein/Aus oder auf die Taste LED Ein/Aus.
2. Zum Ausschalten des Produktes drücken Sie 1,5 Sekunden lang auf die Taste Ein/Aus.

Das Produkt schaltet sich nach 5 Minuten ohne Benutzung automatisch aus.

6.2 Laden des Gerätes über die USB-Schnittstelle

▶ Verbinden Sie das Ladekabel Ihres Gerätes mit der Schnittstelle des USB-Ladeadapters.

Bei kaltem, trockenem Wetter kann die Funktion zum Schutz des Produktes vor elektrostatischer Entladung (ESD) ausgelöst werden und das Produkt ausschalten. Entnehmen Sie den Akku und setzen Sie ihn wieder ein, um den Normalbetrieb wieder herzustellen.

6.3 Drahtloses Laden des Gerätes

- Platzieren Sie das Gerät in der Mitte des Drahtlos-Ladepads. Prüfen Sie den Ladezustand des Gerätes.

Das Produkt verfügt über ein internes Temperaturmanagement und passt die Ausgangsleistung dynamisch an die Umgebungstemperatur an.

Das drahtlose Laden wird nach 5 Minuten automatisch beendet, wenn kein Drahtlosgerät erkannt wird. Zum Reaktivieren der Drahtlos-Ladefunktion drücken Sie kurz auf die Taste Ein/Aus oder auf die Taste LED Ein/Aus.

6.4 Ein- und Ausschalten der LED-Leuchte

Drücken Sie die Taste LED Ein/Aus, um die LED-Leuchte einzuschalten. Zum Ausschalten der LED-Leuchte drücken Sie die Taste LED Ein/Aus erneut.

7 Pflege und Instandhaltung

WARNUNG

Verletzungsgefahr bei eingestecktem Akku!

Entnehmen Sie vor allen Pflege- und Instandhaltungsarbeiten immer den Akku!

Pflege des Produktes

• Entfernen Sie fest anhaftenden Schmutz mit Vorsicht.
• Falls vorhanden, reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen, weichen Bürste.
• Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können.
• Verwenden Sie einen sauberen, trockenen Lappen, um die Kontakte des Produktes zu reinigen.

Pflege der Li-Ionen Akkus

• Verwenden Sie niemals einen Akku mit verstopften Lüftungsschlitzen. Reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen, weichen Bürste.
• Vermeiden Sie, dass der Akku unnötig Staub oder Schmutz ausgesetzt wird. Setzen Sie den Akku niemals hoher Feuchtigkeit aus (z. B. in Wasser tauchen oder im Regen stehen lassen).
  Wenn ein Akku durchnässt wurde, behandeln Sie ihn wie einen beschädigten Akku. Isolieren Sie ihn in einem nicht brennbaren Behälter und wenden Sie sich an den Hilti Service.
• Halten Sie den Akku frei von fremdem Öl und Fett. Lassen Sie nicht zu, dass sich unnötig Staub oder Schmutz auf dem Akku ansammelt. Reinigen Sie den Akku mit einer trockenen, weichen Bürste oder einem sauberen, trockenen Lappen. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können.
  Berühren Sie nicht die Kontakte des Akkus und entfernen Sie nicht das werkseitig aufgebrachte Fett vo den Kontakten.
• Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können.

Instandhaltung

WARNUNG

Gefahr durch Stromschlag! Unsachgemäße Reparaturen an elektrischen Bauteilen können zu schweren Verletzungen und Verbrennungen führen.

▶ Reparaturen an elektrischen Teilen dürfen nur durch eine Elektrofachkraft ausgeführt werden.

• Prüfen Sie regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion.
• Betreiben Sie das Produkt nicht bei Beschädigungen und/oder Funktionsstörungen. Lassen Sie das Produkt umgehend vom Hilti Service reparieren.

- Bringen Sie nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen an und prüfen Sie diese auf einwandfreie Funktion.

Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile, Verbrauchsmaterialien und Zubehör. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group

8 Transport und Lagerung

Transport von elektrischen Geräten und Akkus

VORSICHT

Unbeabsichtigter Anlauf beim Transport!

▶ Transportieren Sie ihre Produkte immer ohne eingesetzte Akkus!

▶ Entnehmen Sie den/die Akkus.
▶ Transportieren Sie Akkus nie in loser Schüttung. Während des Transportes sollten die Akkus vor übermäßigem Stoß und Vibrationen geschützt und von jeglichen leitfähigen Materialien oder anderen Akkus isoliert werden, damit sie nicht mit anderen Batteriepolen in Berührung kommen und einen Kurzschluss verursachen. Beachten Sie Ihre lokalen Transportvorschriften für Akkus.
- Akkus dürfen nicht per Post verschickt werden. Wenden Sie sich an ein Versandunternehmen, wenn Sie unbeschädigte Akkus versenden wollen.
- Kontrollieren Sie Produkt und Akkus vor jeder Verwendung sowie vor und nach längerem Transport auf Beschädigungen.

Lagerung von elektrischen Geräten und Akkus

WARNUNG

Unbeabsichtigte Beschädigung durch defekte oder auslaufende Akkus!

▶ Lagern Sie ihre Produkte immer ohne eingesetzte Akkus!

• Lagern Sie Produkt und Akkus kühl und trocken. Beachten Sie die Temperaturgrenzwerte, die in den Technischen Daten angegeben sind.
• Akkus nicht auf dem Ladegerät aufbewahren. Nehmen Sie den Akku nach dem Ladevorgang immer vom Ladegerät ab.
• Lagern Sie Akkus nie in der Sonne, auf Wärmequellen oder hinter Glas.
  Lagern Sie Produkt und Akkus unzugänglich für Kinder und unbefugte Personen.
• Kontrollieren Sie Produkt und Akkus vor jeder Verwendung sowie vor und nach längerem Transport auf Beschädigungen.

9 Hilfe bei Störungen

Beachten Sie bei allen Störungen die Statusanzeige des Akkus. Siehe Kapitel Anzeigen des Li-Ion-Akkus → Seite 4.

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service.

Störung Mögliche Ursache	Lösung
Produkt funktioniert nicht.	Akku nicht komplett eingesteckt.	► Rasten Sie den Akku mit hörbarem Klick ein.
	Akku ist fast leer.	► Laden Sie den Akku auf.
	Das Produkt schaltet sich nach 5 Minuten ohne Benutzung automatisch aus.	► Drücken Sie kurz auf die Tast Ein/Aus oder auf die Taste LED Ein/Aus, um das Produkt einzuschalten.
Das Gerät lässt sich nicht drahtlos laden.	Das Gerät liegt nicht richtig auf dem Drahtlos-Ladepad.	► Richten Sie die Spule des Gerätes am Drahtlos-Ladesymbol des Produktes aus.
	Das drahtlose Laden wird nach 5 Minuten automatisch beendet, wenn kein Drahtlosgerät erkannt wird.	► Drücken Sie kurz auf die Tast Ein/Aus oder auf die Taste LED Ein/Aus, um die Drahtlos-Ladefunktion zu reaktivieren.
Akku entlädt schneller als üblich.	Sehr niedrige Umgebungstemperatur.	► Lassen Sie den Akku sich langsam auf Raumtemperatur erwärmen.
Akku rastet nicht mit hörbarem „Klick“ ein.	Rastnasen am Akku verschmutzt.	► Rastnasen reinigen und Akku i Arbeitsposition einrasten.
Starke Hitzeentwicklung in Produkt oder Akku.	Elektrischer Defekt. ► Schalten Sie	das Produkt sofort aus, entnehmen Sie den Akku, beobachten Sie ihn, lassen Sie ihn abkühlen und kontaktieren Sie den Hilti Service.
Die Ausgangsleistung des Produktes ist begrenzt.	Bei hohen Temperaturen sinkt die Ladgeschwindigkeit und die Leistung wird begrenzt.	► Lassen Sie das Produkt auf Raumtemperatur abkühlen.

10 Entsorgung

WARNUNG

Verletzungsgefahr durch unsachgemäße Entsorgung! Gesundheitsgefährdungen durch austretende Gase oder Flüssigkeiten.

• Versenden oder verschicken Sie keine beschädigten Akkus!
  Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden.
  Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können.
  Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunternehmen.

Hilti Produkte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur wertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.

▶ Werfen Sie Elektrowerkzeuge, Elektronische Geräte und Akkus nicht in den Hausmüll!

11 Herstellergewährleistung

- Bitte wenden Sie sich bei Fragen zu den Gewährleistungsbedingungen an Ihren lokalen Hilti Partner.

12 Erklärungen

12.1 FCC-Hinweis (gültig in USA)

Dieses Gerät hat in Tests die Grenzwerte eingehalten, die in Abschnitt 15 der FCC-Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. Diese Grenzwerte sehen für die Installation in Wohngebieten einen ausreichenden Schutz vor störenden Abstrahlungen vor. Geräte dieser Arterzeugen und verwenden Hochfrequenzen und können diese auch ausstrahlen. Sie können daher, wenn sie nicht den Anweisungen entsprechend installiert und betrieben werden, Störungen des Rundfunkempfanges verursachen.

Es kann aber nicht garantiert werden, dass bei bestimmten Installationen nicht doch Störungen auftreten können. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Aus- und Wiedereinschalten des Geräts festgestellt werden kann, ist der Benutzer angehalten, die Störungen mit Hilfe folgender Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder versetzen.
- Den Abstand zwischen Gerät und Empfänger vergrößern.
- Schließen Sie das Gerät an die Steckdose eines Stromkreises an, der nicht mit dem des Empfängers übereinstimmt.
- Lassen Sie sich von Ihrem Händler oder einem erfahrenen Radio /TV-Fernsehtechniker helfen.

Dieses Gerät entspricht Paragraph 15 der FCC-Bestimmungen. Die Inbetriebnahme unterliegt folgenden zwei Bedingungen:

• Dieses Gerät darf keine schädlichen Störungen verursachen.
• Das Gerät muss jegliche Abstrahlungaufnehmen, inklusive Abstrahlungen, die unerwünschte Operationen bewirken.

Veränderungen oder Umbauten, die nicht ausdrücklich von Hilti als zulässig genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betreiben des Gerätes verliert.

12.2 IC-Hinweis (gültig in Kanada)

Dieses Gerät enthält lizenzfreie Sender/Empfänger, die im Einklang mit den lizenzfreien RSS von Innovation, Science and Economic Development Canada stehen. Die Inbetriebnahme unterliegt folgenden zwei Bedingungen:

• Dieses Gerät darf keine Störungen verursachen.
• Das Gerät muss jegliche Abstrahlungaufnehmen, inklusive Abstrahlungen, die unerwünschte Operationen des Gerätes bewirken.

12.3 Strahlenbelastungserklärung (gültig in USA)

Dieses Gerät entspricht den FCC-Strahlungsbelastungsgrenzwerten für eine unkontrollierte Umgebung. Achten Sie beim Positionieren und Betreiben dieses Geräts darauf, einen Abstand von über 20 cm zwischen dem Strahler und Ihrem Körper einzuhalten.

12.4 Strahlenbelastungserklärung (gültig in Kanada)

Dieses Produkt entspricht den IC-Strahlungsbelastungsgrenzwerten für eine unkontrollierte Umgebung. Achten Sie beim Positionieren und Betreiben dieses Geräts darauf, einen Abstand von mindestens 10 cm zwischen dem Sender und Ihrem Körper einzuhalten.

12.5 Strahlenbelastungserklärung (gültig in der EU)

Dieses Gerät wurde für den Betrieb in unkontrollierter Umgebung geprüft. Für die Einhaltung der RF-Belastungsgrenzen muss ein Mindestabstand von 20 cm zwischen dem Körper des Benutzers und dem Produkt eingehalten werden.

13 Weitere Informationen

Zubehör, Systemprodukte und weitere Informationen zu Ihrem Produkt finden Sie → hier.

China RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)

Diese Tabelle gilt für den Markt China.

Taiwan RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)

限用物質含有情況標示聲明書

Diese Tabelle gilt für den Markt Taiwan.

14 Hilti Li-Ion Akkus

Hinweise zur Sicherheit und Anwendung

In dieser Dokumentation wird der Begriff Akku für wieder aufladbare Hilti Li-Ion-Akkus verwendet, in denen mehrere Li-Ion-Zellen zusammengeschlossen sind. Sie sind für Hilti Elektrowerkzeuge bestimmt und dürfen nur mit diesen verwendet werden. Verwenden Sie nur original Hilti Akkus!

Beschreibung

Hilti Akkus sind mit Zellmanagement- und Zellschutzsystemen ausgestattet.

Die Akkus bestehen aus Zellen, die Lithium-Ionen-Speichermaterialien enthalten, welche eine hohe spezifische Energiedichte ermöglichen. Li-Ion-Zellen unterliegen einem sehr geringen Memory-Effekt, reagieren aber gegenüber Gewalteinwirkung, Tiefentladung oder hohen Temperaturen sehr empfindlich.

Die zugelassenen Produkte für Hilti Akkus finden Sie in Ihrem Hilti Store oder unter: www.hilti.group

Sicherheit

Beachten Sie die folgenden Sicherheitshinweise für die sichere Handhabung und Verwendung von Li-Ionen-Akkus. Ein Nichtbeachten kann zu Hautreizungen, schweren korrosiven Verletzungen, chemischen Verbrennungen, Feuer und / oder zu Explosionen führen.
▶ Behandeln Sie Akkus sorgfältig, um Beschädigungen zu vermeiden und den Austritt von stark gesundheitsschädlichen Flüssigkeiten zu verhindern!
- Akkus dürfen in keinem Fall modifiziert oder manipuliert werden!
Die Akkus dürfen nicht zerlegt, gequetscht, über 80°C erhitzt oder verbrannt werden.
▶ Verwenden oder laden Sie keine Akkus, die einen Schlag erhalten haben oder anderweitig beschädigt sind. Überprüfen Sie Ihre Akkus regelmäßig auf Anzeichen von Beschädigungen.
▶ Verwenden Sie niemals recycelte oder reparierte Akkus.
Benutzen Sie den Akku oder ein akkubetriebenes Elektrowerkzeug niemals als Schlagwerkzeug.
- Setzen Sie Akkus niemals direkter Sonneneinstrahlung, erhöhter Temperatur, Funkenbildung oder offener Flamme aus. Dies kann zu Explosionen führen.
- Berühren Sie die Batteriepole nicht mit Ihren Fingern, Werkzeugen, Schmuck oder anderen elektrisch leitfähigen Gegenständen. Dies kann den Akku beschädigen, sowie Sachschäden und Verletzungen verursachen.
▶ Halten Sie Akkus von Regen, Nässe und Flüssigkeiten fern. Eindringende Feuchtigkeit kann Kurzschlüsse, Stromschläge, Verbrennungen, Feuer und Explosionen verursachen.
▶ Verwenden Sie nur die für diesen Akku-Typ vorgesehenen Ladegeräte und Elektrowerkzeuge. Beachten Sie dazu die Angaben in den entsprechenden Bedienungsanleitungen.
▶ Verwenden oder lagern Sie den Akku nicht in explosionsgefährdeten Umgebungen.
- Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie den Akku an einen einsehbaren, nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Gehen Sie nach den Anweisungen im Kapitel Maßnahmen bei Akkubrand vor.

Verhalten bei beschädigten Akkus

• Kontaktieren Sie immer den Hilti Service, wenn ein Akku beschädigt ist.
  ▶ Verwenden Sie keinen Akku, aus dem Flüssigkeit austritt.
  ▶ Vermeiden Sie bei austretender Flüssigkeit den direkten Augen- und/oder Hautkontakt. Tragen Sie immer Schutzhandschuhe und Augenschutz im Umgang mit Batterieflüssigkeit.
  ▶ Verwenden Sie ein dafür zugelassenes chemisches Reinigungsmittel, um ausgetretene Batterieflüssigkeit zu entfernen. Beachten Sie Ihre lokalen Reinigungsvorschriften für Batterieflüssigkeit.
  Legen Sie einen defekten Akku in einen nicht brennbaren Behälter und decken Sie ihn mit trockenem Sand, Kreidepulver (CaCO3) oder Silikat (Vermiculit) ab. Schließen Sie anschließend den Deckel luftdicht ab und bewahren Sie den Behälter fern von brennbaren Gasen, Flüssigkeiten oder Gegenständen auf.
  Entsorgen Sie den Behälter in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunternehmen. Beachten Sie Ihre lokalen Transportvorschriften für beschädigte Akkus!

Verhalten bei nicht mehr funktionierenden Akkus

• Achten Sie auf abnormales Akkuverhalten wie fehlerhaftes Laden, ungewöhnlich lange Ladezeiten, spürbarer Leistungsabfall, ungewöhnliche LED-Aktivitäten oder austretende Flüssigkeiten. Dies sind Anzeichen auf ein internes Problem.
• Wenn Sie ein internes Akkuproblem vermuten, kontaktieren Sie den Hilti Service.
  ▶ Wenn der Akku nicht mehr funktioniert, sich der Akku nicht mehr laden lässt oder Flüssigkeit austritt, müssen Sie ihn entsorgen. Siehe Kapitel Wartung und Entsorgung.

Maßnahmen bei Akkubrand

WARNUNG

Gefahr durch Akkubrand! Ein brennender Akku stößt gefährliche und explosionsgefährdende Flüssigkeiten und Dämpfe aus, die zu Korrosionsverletzungen, Verbrennungen oder Explosionen führen können.

- Tragen Sie ihre persönliche Schutzausrüstung, wenn Sie einen Akkubrand bekämpfen.

Sorgen Sie für eine ausreichende Belüftung, damit gefährliche und explosionsgefährdende Dämpfe entweichen können.
▶ Verlassen Sie bei intensiver Rauchentwicklung sofort den Raum.
- Konsultieren Sie bei Reizung der Atemwege einen Arzt.
▶ Rufen Sie die Feuerwehr, bevor Sie einen Löschversuch starten.

HILTI

Bekämpfen Sie Akku-Brände nur mit Wasser aus größtmöglichem Abstand. Pulverlöscher und Löschdecken sind bei Li-Ion-Akkus unwirksam. Umgebungsbrände können mit herkömmlichen Löschmitteln bekämpft werden.
Versuchen Sie nicht, große Mengen brennender Akkus zu bewegen. Entfernen Sie nicht betroffene Materialien aus der nächsten Umgebung um so die betroffenen Akkus zu isolieren.

Im Falle eines sich nicht abkühlenden, rauchenden oder brennenden Akkus:

▶ Nehmen Sie diesen auf eine Schaufel und werfen Sie ihn in einen Eimer mit Wasser. Durch die kühlende Wirkung wird das Übergreifen eines Brandes auf Akku-Zellen, die noch nicht die für eine Entzündung kritische Temperatur erreicht haben, reduziert.
▶ Lassen Sie den Akku für mindestens 24 Stunden im Eimer, bis er sich vollständig abgekühlt hat.
▶ Siehe Kapitel Verhalten bei beschädigten Akkus.

Angaben zu Transport und Lagerung

▶ Umgebungsbetriebstemperatur zwischen -17^ und +60^ / 1^ und 140^ .
▶ Lagertemperatur zwischen -20^ und +40^ / -4^ und 104^ .
- Akkus nicht auf dem Ladegerät aufbewahren. Nehmen Sie den Akku nach dem Ladevorgang immer vom Ladegerät ab.
- Akkus möglichst kühl und trocken lagern. Eine kühle Lagerung erhöht die Akkulaufzeit. Lagern Sie Akkus nie in der Sonne, auf Heizungen oder hinter Glasscheiben.
- Akkus dürfen nicht per Post verschickt werden. Wenden Sie sich an ein Versandunternehmen, wenn Sie unbeschädigte Akkus versenden wollen.
- Akkus nie in loser Schüttung transportieren. Während des Transports sollten die Akkus vor übermäßigem Stoß und Vibrationen geschützt und von jeglichen leitfähigen Materialien oder anderen Akkus isoliert werden, damit sie nicht mit anderen Batteriepolen in Berührung kommen und einen Kurzschluss verursachen. Beachten Sie Ihre lokalen Transportvorschriften für Akkus.

Wartung und Entsorgung

• Halten Sie den Akku sauber und frei von Öl und Fett. Vermeiden Sie unnötigen Staub oder Schmutz auf dem Akku. Reinigen Sie den Akku mit einem trockenen, weichen Pinsel oder einem sauberen, trockenen Lappen.
  ▶ Betreiben Sie den Akku nie mit verstopften Lüftungsschlitzen. Reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen, weichen Bürste.
  ▶ Verhindern Sie das Eindringen von Fremdkörpern in das Innere.
• Lassen Sie keine Feuchtigkeit in den Akku eindringen. Wenn Feuchtigkeit in den Akku eingedrungen ist, behandeln Sie ihn wie einen beschädigten Akku und isolieren Sie ihn in einem nicht brennbaren Behälter.
• Siehe Kapitel Verhalten bei beschädigten Akkus.
  ▶ Durch unsachgemäße Entsorgung können Gesundheitsgefährdungen durch austretende Gase oder Flüssigkeiten entstehen. Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunternehmen. Beachten Sie Ihre lokalen Transportvorschriften für beschädigte Akkus!
  ▶ Werfen Sie Akkus nicht in den Hausmüll.
  Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden.

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Veiligheid

4 Technische gegevens

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sécurité

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Seguridad

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Segurança

2.1 Normas gerais de segurança

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sicurezza

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sikkerhed

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland

2 Säkerhet

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sikkerhet

2.1 Generelle sikkerhetsanvisninger

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Turvallisuus

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Ohutus

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Drošība

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sauga

2.1 Bendrieji saugos nurodymai

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Bezpieczeństwo

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Bezpečnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Bezpečnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Biztonság

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Varnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sigurnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия

2 Безопасность

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Kayıncızdık

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Безопасност

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Securitate

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Ασφάλεια

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Güvenlik

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

قطرلا 2

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 安全

2.1 一般安全注意事項

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 안전

2.1 일반 안전수칙

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Germany

תְקַרָה 2

Feldkircherstraße 100

9494 Schaan | Liechtenstein

UK Importer:
